(1)國立交通大學土木工程學系碩士班碩士論文. 韌性斜撐之結構消能減震應用 Application of Ductile Braces for Seismic Energy Dissipation of Structures. 研究生：胡家杰指導教授：王彥博博士. 中華民國九十七年七月.

(2) 韌性斜撐之結構消能減震應用 Application of Ductile Braces for Seismic Energy Dissipation of Structures 研究生：胡家杰. Student: Chia-Chieh Hu. 指導教授：王彥博博士. Advisor: Dr. Yen−Po Wang. 國立交通大學土木工程學系碩士班碩士論文. A Thesis Submitted to Department of Civil Engineering College of Engineering National Chiao Tung University In Partial Fulfillment of the Requirements For the Degree of Master of Science In Civil Engineering July 2008 Hsinchu, Taiwan, Republic of China. 中華民國九十七年七月.

(3) 韌性斜撐之結構消能減震應用. 研究生：胡家杰. 指導教授：王彥博博士. 國立交通大學土木工程研究所. 摘要挫屈原為一種不穩定的結構行為，若無適當支撐，將導致軸力構件側向不穩定之現象；若經適當設計將其變位控制在引導之方向與範圍內，則因其幾何大變形導致材料極易達到非線性，可在往復運動中產生遲滯消能行為。本研究旨在利用挫屈構件之幾何及材料非線性行為，研發一種稱之為「韌性斜撐」之抗震消能裝置。經由實尺寸挫屈連桿元件之往復荷載測試，掌握其遲滯消能特性。試驗結果顯示，挫屈連桿之力–位移遲滯消能行為屬位移相依型阻尼器，而非對稱配置之挫屈連桿其力學行為會有拉、壓不對稱的現象。以ANSYS非線性應力分析模擬挫屈連桿之元件測試結果顯示，測試結果介於固接與鉸接邊界條件之模擬分析結果之間，顯然目前以螺栓接合之方式無法達到理想化固接條件，實際之材料降伏程度未如預期。儘管如此，經由一系列的耐震性能測試，驗證「韌性斜撐」以其目前之設計型式仍具極佳之結構防震效能。未來在實際應用時，接合處除將螺栓鎖緊外，可考慮於定位完成後輔以焊接之方式加強，以提升挫屈連桿之效能。. 關鍵字：韌性斜撐、挫屈連桿、遲滯迴圈、耐震性能試驗、ANSYS I.

(4) Application of Ductile Braces for Seismic Energy Dissipation of Structures. Student：Chia-Chieh Hu. Advisor：Dr﹒Yen-Po Wang. Institute of Civil Engineering College of Engineering National Chiao Tung University. Abstract Buckling is usually conceived as an unstable structural behavior leading to lateral instability of axially loaded members if not properly supported. However, if a buckled strut is deformed in a guided direction and range, geometrical large lateral deformation of the steel struts in buckling will lead to inelastic behavior of the material and dissipate energy as a consequence. The purpose of this study is to develop a new type of seismic damper, named ductile braces, based on the concept of the geometrical deformation and the inelastic behavior of the material of the buckled strut. The energy-dissipative characteristics of buckled struts are investigated via full-scale component tests under cyclic loads. Experimental results indicate that, the force-displacement relationship of buckled struts exhibits mechanical characteristics of displacement-dependent dampers and the nature non-symmetric behavior of buckled strut is in non-symmetric layout. II. Numerical prediction.

(5) of the component test result is further conducted using ANSYS with a non-linear model of the buckled strut. It is observed that the actual boundary condition of the tested buckled strut is in between those of the fixed and hinged conditions. The connection of buckled strut by bolts is not perfectly clamped as ideally, and the yielding behavior of the material is not as significant as expected. However, excellent control performance of the ductile braces in present design has been confirmed via a series of seismic performance tests. In practical application, energy-dissipative capacity of the buckled strut may be improved if the end connection could be welded in addition to bolting to make it closer to a clamped condition.. Key words：ductile braces、buckled strut、hysteretic loops、the testing of structural seismic、 ANSYS. III.

(6) 誌謝. 承蒙恩師王彥博教授兩年來悉心指導，在論文寫作期間，感謝恩師不厭其煩的費心指正與修改，方使本論文得以能順利完成。此外，恩師嚴謹的態度及努力不懈的研究精神，更是學生學習的典範。對於吾師的教誨，在此致上最誠摯的謝意。. 論文口試期間，承蒙國立中興大學土木系林其璋教授、淡江大學土木系吳重承教授、空軍航空技術學院飛機工程系黃銘智教授、國立交通大學土木系陳誠直教授、國立交通大學土木系. 趙文成教授撥冗. 指正，並提供諸多寶貴意見，使本論文之內容更加詳實完備，特別在此表達最誠摯的謝意。. 在交大求學的過程中，首先感謝嘉賞學長在理論推導、尺寸設計及試驗安裝與操作細心的指導與幫助，讓我能迅速進入狀況，另外，感謝阿良學長及逸軒學長不時提供的寶貴意見，學弟力郕、勵元、羿廷、顥勳在各個試驗的鼎力相助，在此一並致上最誠摯的謝意。很開心能遇到建華、哲維、羅開這幾位知心好友，懷念第一次在大樹下聊天的日子，一起在圖書館準備考試而不睡覺，一起在結構大樓做實驗及趕報告，所有點點滴滴的回憶，我會永遠記得。. 最後，衷心感謝給予我鼓勵與支持的家人，以及我最好的朋友偉榮，感謝你們的陪伴。僅以本文獻給所有關心我的人，謝謝你們。. IV.

(7) 目錄. 中文摘要 ...................................................... I 英文摘要 ..................................................... II 致謝 ........................................................ IV 目錄 ......................................................... V 表目錄 .................. .............. ............. ........ VIII 圖目錄 ...................................................... IX 第一章緒論 ....................................................1 1.1 研就動機與目的 ......................................1 1.2 文獻回顧 ............................................2 1.3 研究方向 ............................................5 1.4 論文架構 ............................................6 第二章挫屈型消能元件之力學行為解析模式 ........................9 2.1 挫屈連桿之非線性彈性挫屈勁度 ........................9 第三章挫屈消能元件之 ANSYS 分析 ...............................19 3.1 前言 ...............................................19 3.2 ANSYS 分析流程之介紹 ................................19 3.2.1 前處理 .......................................20 3.2.2 加載及求解器 .................................22 3.2.3 後處理器 .....................................24 V.

(8) 3.3 非對稱配置挫屈連桿之 ANSYS非線性模擬分析 ............25 3.3.1 挫屈消能元件幾何外型之建立 ...................25 3.3.2 網格元素種類之選取及描述 .....................25 3.3.3 定義材料參數 .................................26 3.3.4 建立網格 .....................................27 3.3.5 邊界條件之設定 ...............................27 3.4 對稱配置挫屈連桿之 ANSYS非線性模擬分析 ..............28 3.4.1 挫屈消能元件幾何外型之建立 ...................28 3.4.2 網格元素種類之選取及描述 .....................28 3.4.3 定義材料參數 .................................28 3.4.4 建立網格 .....................................29 3.4.5 邊界條件之設定 ...............................29 3.5 歷時分析 ...........................................30 第四章挫屈型消能元件之試驗與分析 .............................33 4.1 前言 ...............................................33 4.2 試驗設備介紹 .......................................33 4.3 非對稱式 (單組 )挫屈消能元件之靜態試驗 ...............34 4.3.1 元件尺寸 .....................................34 4.3.2 試驗規劃 .....................................34 4.3.3 試驗結果 .....................................35 4.4 對稱配置挫屈連桿之元件測試 .........................36. VI.

(9) 4.3.1 元件尺寸 .....................................36 4.3.2 元件試驗設計檢核 .............................37 4.3.3 試驗規劃 .....................................45 4.3.4 試驗結果 .....................................46 4.5 挫屈型消能元件之有效長度影響 .......................47 第五章韌性斜撐之耐震性能測試 .................................49 5.1 前言 ...............................................49 5.2 試驗設備介紹 .......................................49 5.3 單向挫屈消能斜撐之耐震性能試驗 .....................51 5.3.1 挫屈斜撐尺寸 .................................51 5.3.2 試驗規畫 .....................................51 5.3.3 試驗結果 .....................................52 第六章結論與建議 .............................................57 參考文獻 ......................................................59. VII.

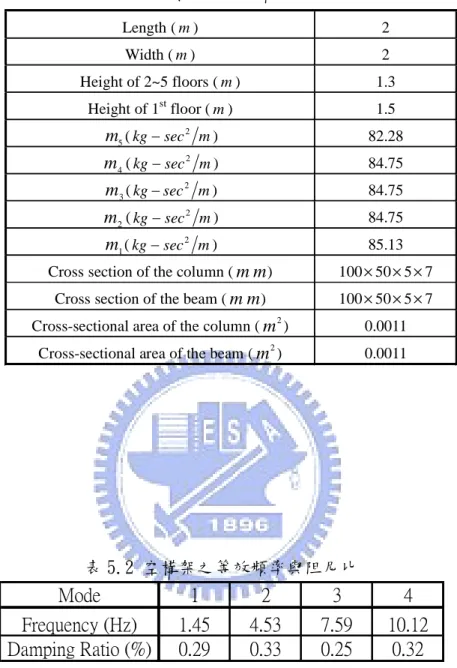

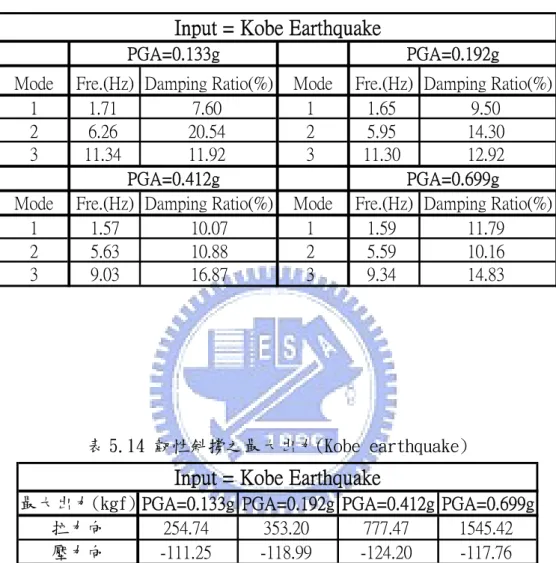

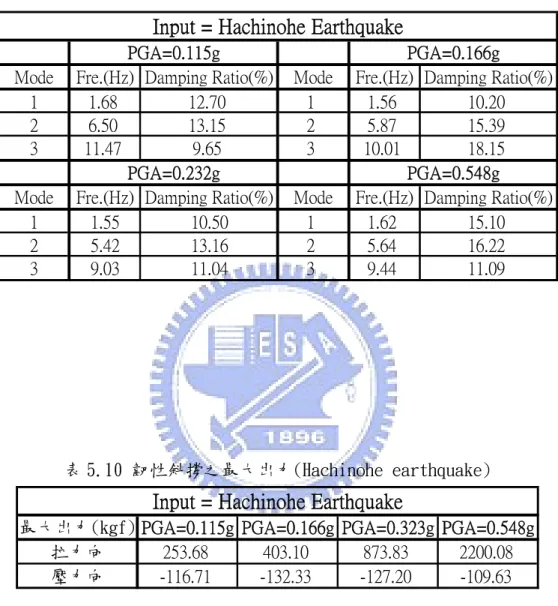

(10) 表目錄. 表 4.1 挫屈型消能元件試體規格 ..................................61 表 4.2 非對稱配置挫屈連桿彈性分析與試驗結果之最大出力比較 ......61 表 5.1 五層樓模型結構細部尺寸 ..................................62 表 5.2 空構架之等效頻率與阻尼比 ................................62 表 5.3 各樓加速度反應峰值比較 (El Centro earthquake).............63 表 5.4 各樓層加速度均方根比較 (El Centro earthquake).............63 表 5.5 增設韌性斜撐之等效頻率與阻尼比 (El Centro earthquake)....64 表 5.6 韌性斜撐之最大出力 (El Centro earthquake)................64 表 5.7 各樓加速度反應峰值比較 (Hachinohe earthquake)............65 表 5.8 各樓層加速度均方根比較 (Hachinohe earthquake)............65 表 5.9 增設韌性斜撐之等效頻率與阻尼比 (Hachinohe earthquake)....66 表 5.10 韌性斜撐之最大出力 (Hachinohe earthquake)...............66 表 5.11 各樓加速度反應峰值比較 (Kobe earthquake)................67 表 5.12 各樓層加速度均方根比較 (Kobe earthquake)................67 表 5.13 增設韌性斜撐之等效頻率與阻尼比 (Kobe earthquake)........68 表 5.14 韌性斜撐之最大出力 (Kobe earthquake)....................68. VIII.

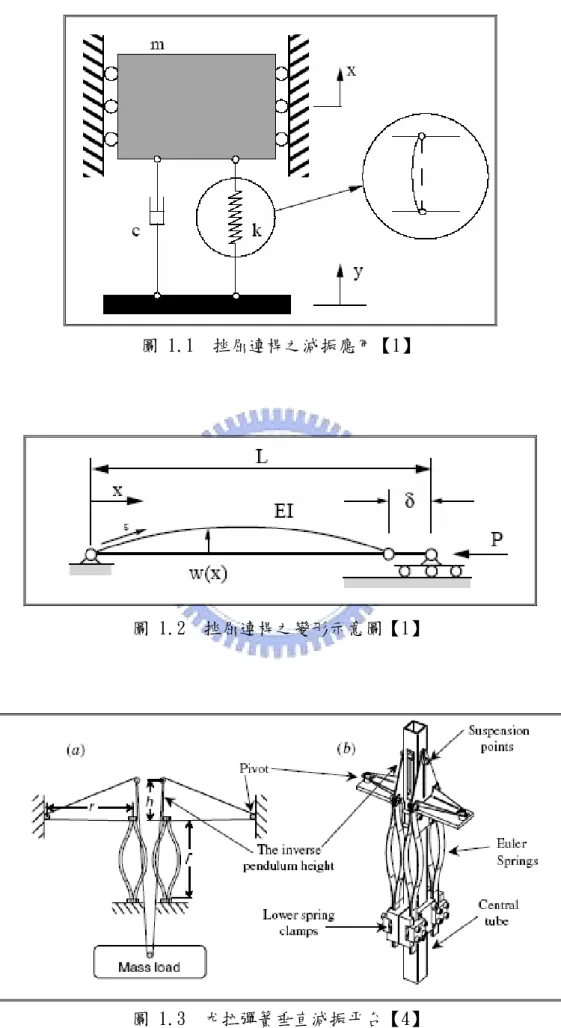

(11) 圖目錄. 圖 1.1. 挫屈連桿之減振應用 ....................................69. 圖 1.2. 挫屈連桿之變形示意圖 ..................................69. 圖 1.3. 尤拉彈簧垂直減振平台 ..................................69. 圖 1.4. Virgin 等人實驗裝置照片 ................................70. 圖 1.5. Virgin 等人實驗結果之 1.................................70. 圖 1.6. Virgin 等人實驗結果之 2.................................70. 圖 1.7. 一端固定與一端可滑動之挫屈柱示意圖 ....................71. 圖 1.8. 可調式挫屈連桿之試驗構架 ..............................71. 圖 1.9. 挫屈連桿 (buckled struts)元件 ..........................72. 圖 1 . 1 0 挫屈連桿試驗結果與預測之比對 . . .. . . . . . . . . . . . . . . . . . . . . . 7 2 圖 1. 1 1 挫屈連桿試體安裝 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 3 圖 1.12 鉸接與固接遲滯迴圈之比較 ..............................73 圖 2.1. 底端固接頂端自由柱之有效挫屈長度 L e ....................74. 圖 2.2. 兩端固接柱之有效挫屈長度 L e ............................74. 圖 2.3 柱挫屈強度與邊界條件之關係 .............................75 圖 2.4 挫屈連桿之斷面縮減示意圖 ...............................76 圖 2.5 挫屈連桿變形前後示意圖 .................................76 圖 2.6 典型挫屈連桿之軸力與位移關係圖 (L=657mm,t=12mm,b=150mm, β =0.33, q 0 = 0.33 ) .......................................7 7 IX.

(12) 圖 2 . 7 挫屈連桿不同始弦切徑度角 q0 之軸力與位移關係圖 ﹙ L = 6 5 7 m m , t=12mm,b=150mm, β = 0.33 ﹚................................77 圖 2.8 挫屈連桿不同全長 L 之軸力與位移關係圖 ﹙ t=12mm,b=150mm,. β = 0.33 , q 0 = 0.33 ﹚.......................................78 圖 2.9 挫屈連桿不同寬度比 β 之軸力與位移關係圖 (L=657mm,t=12mm, b=150mm, q 0 = 0.33 ) ......................................7 8 圖 3.1 前基準面插入草圖 .......................................79 圖 3.2 對所需變化之厚度 t 做調整 .................................79 圖 3.3 未切削 ( β =1)之挫屈連桿 ..................................80 圖 3.4 切削後挫屈連桿之俯視圖繪入上基準面草圖中 ...............80 圖 3.5 去除不要的部份 .........................................81 圖 3.6 切削後 ( β =0.33)之挫屈連桿 ...............................81 圖 3.7 不同邊界條件所設置之端鈑 ...............................82 圖 3.8 挫屈消能元件之 ANSYS 分析模型 .............................83 圖 3.9. SOILD186 元素 ..........................................83. 圖 3.10 挫屈連桿之材料參數設定 ................................84 圖 3.11 網格劃分大小之設定 ....................................85 圖 3.12 採用自由網格劃分 ......................................85 圖 3.13 挫屈連桿網閣建立完成 ..................................86 圖 3.14 挫屈連桿固接之邊界條件圖示 .............................86 圖 3.15 挫屈連桿鉸接之邊界條件圖示 .............................86. X.

(13) 圖 3.16 對稱配置挫屈消能元件之 ANSYS 結構分析模型 .............87 圖 3.17 對稱配置挫屈連桿固接之邊界條件圖示 ....................88 圖 3.18 對稱配置挫屈連桿鉸接之邊界條件圖示 ....................88 圖 3.19 ANSYS 之位移指令歷時 ....................................89 圖 4.1 MTS 控制系統 ............................................90 圖 4.2(a) t10Fc645 試體之設計詳圖 (單位 :mm)......................91 圖 4.2(b) t12Fc645 試體之設計詳圖 (單位 :mm)......................91 圖 4.3(a) t10Fu645 試體之設計詳圖 (單位 :mm)......................92 圖 4.3(b) t12Fu645 試體之設計詳圖 (單位 :mm)......................92 圖 4.4 非對稱配置之元件試驗固定座設計詳圖 (單位 :mm) .........93 圖 4.5 非對稱配置之挫屈型消能元件安裝示意圖 ..................93 圖 4.6 非對稱配置之挫屈型消能元件細部設計圖 (單位 :mm) .........94 圖 4.7 非對稱配置之挫屈型消能元件試驗構架 .....................95 圖 4.8 元件測試設定之致動器位移指令 ...........................96 圖 4.9 t10Fc645 往復加載下 ANSYS 分析與試驗之遲滯迴圈比較 ......97 圖 4.10 t12Fc645 往復加載下 ANSYS 分析與試驗之遲滯迴圈比較 .......98 圖 4.11 t10Fu645 往復加載下 ANSYS 分析與試驗之遲滯迴圈比較 .......99 圖 4.12 t12Fu645 往復加載下 ANSYS 分析與試驗之遲滯迴圈比較 ......100 圖 4.13 非對稱配置之挫屈連桿試驗結果軸力與位移關係圖 .........101 圖 4.14 非對稱配置之挫屈連桿彈性挫屈勁度理論軸力與位移關係圖 .101 圖 4.15 t12Fc500 試體之設計詳圖 (單位 :mm) ......................102. XI.

(14) 圖 4.16(a) 對稱配置元件試驗之中央固定座設計詳圖 (單位 :mm) .....102 圖 4.16(b) 對稱配置元件試驗之兩側固定座設計詳圖 (單位 :mm) .....102 圖 4.17 對稱配置挫屈連桿元件測試之受力分佈示意圖 .............103 圖 4.18 中央固定座翼鈑之撕裂情形 .............................104 圖 4.19 中央固定座腹鈑之撕裂情形 .............................104 圖 4.20 兩側固定座翼鈑之撕裂情形 .............................105 圖 4.21 兩側固定座腹鈑之撕裂情形 .............................105 圖 4.22 挫屈連桿之斷裂情形 (單位 :mm) .........................106 圖 4.23(a) 對稱配置元件試驗中央固定座加勁設計詳圖 (單位 :mm)...106 圖 4.23(b) 對稱配置元件試驗兩側固定座加勁設計詳圖 (單位 :mm)...106 圖 4.24 對稱配置挫屈連桿元件測試之細部設計圖 (單位 :mm) .......107 圖 4.25 對稱配置挫屈連桿元件測試細部組裝之 3D 示意圖 .........108 圖 4.26 對稱配置挫屈連桿元件測試之試驗構架 ...................108 圖 4.27 對稱配置挫屈連桿往復加載下 ANSYS 分析與試驗之遲滯迴圈比較 .....................................................109 圖 4.28 有效長度示意圖 ........................................110 圖 4.29 非對稱配置挫屈連桿修正有效長度之邊界條件圖示 ..........110 圖 4.30 對稱配置挫屈連桿修正有效長度之邊界條件圖示 ............110 圖 4.31 t10Fc645 ANSYS 分析之有效長度修正與試驗之遲滯迴圈比較 ..111 圖 4.32 t12Fc645 ANSYS 分析之有效長度修正與試驗之遲滯迴圈比較 ..112 圖 4.33 t10Fu645 ANSYS 分析之有效長度修正與試驗之遲滯迴圈比較 ..113. XII.

(15) 圖 4.34 t12Fu645 ANSYS 分析之有效長度修正與試驗之遲滯迴圈比較 ..114 圖 4.35 對稱配置挫屈連桿 ANSYS 分析之有效長度修正與試驗之遲滯迴圈比較 .................... ................................115 圖 5.1 鋼結構模型 .. .........................................116 圖 5.2 地震模擬振動台 ........................................117 圖 5.3 驅動振動台之油壓致動器 ................................117 圖 5.4 MTS 407 控制器 ........................................118 圖 5.5 IMC 資料擷取系統 ......................................118 圖 5.6 加速規 (Accelerometers) ...............................119 圖 5.7 雷射位移計 .............................................119 圖 5.8 力規 (Loadcell).........................................119 圖 5.9 韌性斜撐之設計詳圖 ....................................120 圖 5.10 韌性斜撐之五層樓構架 .................................121 圖 5.11(a) 各樓層加速度反應之比較 (El Centro；PGA＝ 0.132g) .....122 圖 5.11(b) 各樓層加速度反應之比較 (El Centro；PGA＝ 0.191g) .....123 圖 5.11(c) 各樓層加速度反應之比較 (El Centro；PGA＝ 0.308g) .....124 圖 5.11(d) 各樓層加速度反應之比較 (El Centro；PGA＝ 0.445g) .....125 圖 5.12(a) 韌性斜撐耐震性能試驗之遲滯迴圈 (El Centro； PGA＝ 0.132g) ..................................................126 圖 5.12(b) 韌性斜撐耐震性能試驗之遲滯迴圈 (El Centro； PGA＝ 0.191g) ..................................................126. XIII.

(16) 圖 5.12(c) 韌性斜撐耐震性能試驗之遲滯迴圈 (El Centro； PGA＝ 0.308g) ..................................................127 圖 5.12(d) 韌性斜撐耐震性能試驗之遲滯迴圈 (El Centro； PGA＝ 0.445g) ..................................................127 圖 5.13(a) 各樓層加速度反應之比較 (Hachinohe；PGA＝ 0.115g).....128 圖 5.13(b) 各樓層加速度反應之比較 (Hachinohe；PGA＝ 0.166g).....129 圖 5.13(c) 各樓層加速度反應之比較 (Hachinohe；PGA＝ 0.323g).....130 圖 5.13(d) 各樓層加速度反應之比較 (Hachinohe；PGA＝ 0.548g).....131. 圖 5.14(a) 韌性斜撐耐震性能試驗之遲滯迴圈 (Hachinohe；PGA＝ 0.115g) ..................................................132 圖 5.14(b) 韌性斜撐耐震性能試驗之遲滯迴圈 (Hachinohe；PGA＝ 0.166g) ..................................................132 圖 5.14(c) 韌性斜撐耐震性能試驗之遲滯迴圈 (Hachinohe；PGA＝ 0.323g) ..................................................133 圖 5.14(d) 韌性斜撐耐震性能試驗之遲滯迴圈 (Hachinohe；PGA＝ 0.548g) ..................................................133 圖 5.15(a) 各樓層加速度反應之比較 (Kobe；PGA＝ 0.133g)..........134 圖 5.15(b) 各樓層加速度反應比較 (Kobe；PGA=0.192g).............135 圖 5.15(c) 各樓層加速度反應比較 (Kobe；PGA=0.412g).............136. XIV.

(17) 圖 5.15(d) 各樓層加速度反應比較 (Kobe；PGA＝ 0.699g)............137 圖 5.16(a) 韌性斜撐耐震性能試驗之遲滯迴圈 (Kobe；PGA＝ 0.133g)..138 圖 5.16(b) 韌性斜撐耐震性能試驗之遲滯迴圈 (Kobe；PGA＝ 0.192g)..138 圖 5.16(c) 韌性斜撐耐震性能試驗之遲滯迴圈 (Kobe；PGA＝ 0.412g)..139 圖 5.16(d) 韌性斜撐耐震性能試驗之遲滯迴圈 (Kobe；PGA＝ 0.699g)..139. XV.

(18) 第一章緒論. 1.1. 研究動機與目的台灣地震頻繁，加上經歷過九二一地震的洗禮，因此，國人對於住家之耐. 震安全性越來越重視。此外，高科技廠房也因震害損失而不得不重視防震(振) 的措施。近年來，創新的結構防震裝置相繼發展出來，更加速這些防震新觀念與技術的推廣落實。抗震建築不僅著眼於維護生命的安全，就商業利益而言，亦能增進其附加價值。. 一般而言，各類結構消能減震系統原理雖有不同，但功能則大同小異。針對其物理或振動力學之特性可分為兩大類： 1. 速度相依型消能元件：其主要功能為提供結構附加之阻尼，以消散結構受風力或地震力所導致之震（振）動能量。如黏滯阻尼器(visco-elastic damper)、液流阻尼器﹙fluid damper﹚。 2. 位移相依型消能元件：其功能除了增加結構之阻尼外，亦可適度提供結構之勁度，對於高樓結構有加勁的作用。當結構在風力或地震力的作用下，消能元件之應力與應變關係形成遲滯迴圈，可視為材料線性與非線性行為之疊加，線性部分提供勁度，而非線性部分則提供阻尼，用以消散結構物之震（振）動能量。如降伏鋼板阻尼器﹙metallic yielding damper﹚、挫屈束制斜撐（Buckling Restrained Braces，BRB）。. 1.

(19) 基於提升建築結構之耐震安全性，並促進國內防震工業的發展，本研究乃提出新型之消能系統，以挫屈連桿（buckled strut）為核心之韌性斜撐(ductile braces)，以減緩地震所造成之結構損害。. 1.2 文獻回顧挫屈（buckling）原是一種不穩定的結構行為，因為挫屈會使得構材尚未達到其極限強度前，彈性勁度(storage. stiffness)即迅速衰減，導致側向變. 形加劇而無法再承擔軸壓力，進而造成構件的損壞甚至結構的崩塌。但若挫屈構件為非結構桿件，則吾人可經由適當之設計，將其變形控制在引導之方向與合理的範圍內，使其在往復載重過程中進入非線彈性狀態而吸收能量，作為消能減振的控制元件。. 近年來，國外已有利用可變曲率勁度元件（variable curvature stiffness device）或稱挫屈連桿（buckled struts）作為機械設備之減振元件之應用實例。可變曲率勁度元件之力學行為相當於非線性彈簧，如圖 1.1 所示【1】。可變曲率勁度元件係一鋼製拱形薄板，乃具初始側向變形之軸力構件，吾人可藉由調整其曲率而改變振動頻率。構件受力變形時，其曲率（或勁度）亦隨之變化，改變振動頻率而達到減振目的。圖 1.2 為ㄧ兩端均為鉸接（hinged）之挫屈連桿受到軸力作用時之軸向位移及變形曲線示意圖，當桿件處在初始挫屈狀態時，其變形曲線可根據文獻【2、3】求得。. 2.

(20) Winterflood 等人【4~6】於 2002 年提出利用彈性挫屈(elastic buckling) 桿件作為設備垂直向之隔振裝置，以減緩垂直振動的問題。此外，並更進一步設計尤拉彈簧垂直減振平臺，如圖 1.3 所示，該平臺係由兩端束制固定（clamped）之彈性挫屈柱所支撐，其功能相當於尤拉彈簧。試驗結果顯示，彈性挫屈裝置具有高效能的減振效果。. Virgin 等人【1】以兩根互相平行，且兩端均為鉸接之挫屈柱支撐一重約 24N 的質塊，並於基座施加一可調整頻率之垂直諧和擾動，如圖 1.4 所示，以測試其隔（減）振效率。結果顯示，於振幅 3mm 之擾動下，擾動頻率愈高，振動反應之功率譜密度（power spectral density，PSD）愈小，如圖 1.5 所示。此結果也印證 Winterflood 等人【4、5】之研究結果，該研究提到於某些敏感的作業環境下，使用尤拉彈簧可隔絕高頻擾動源對於振動系統之影響。此外，由位移歷時圖，如圖 1.6 所示，最後趨於靜止可知，尤拉彈簧亦具備消能特性。該文最後並建議，試驗所採用之邊界條件為理想之簡支（simply-supported boundary condition）型式，由於此種邊界條件的實現與維持相對較為困難，實務應用上仍以兩端束制（clamped ends）之型式較為可行。. Plaut 等人【7】延續 Virgin 等人之研究，將柱兩端改為束制固定之邊界條件，並討論傳遞率（transmissibility，TR）之主要參數，包括系統與尤拉柱的阻尼（external and internal damping）、柱勁度、支撐載重（supported weight）及初始曲率（initial curvature）等參數對減振效益量之影響。. 3.

(21) Ji 和 Hansen【8】將尤拉柱之邊界條件設定為一端固定，一端滑動(sliding) 之狀況，其目的在藉由控制滑動端摩擦力之大小以調整系統阻尼，如圖 1.7 所示。. Bonello 等人【9】於 2005 進行自適應調諧振動阻尼器（圖 1.8，adaptive tuned vibration absorber ， ATVA ）之研究，其主要構件為壓電致動器（Piezo-actuators）與挫屈連桿所組成之可變勁度元件（variable stiffness element curved beam），運作時可藉由調節 ATVA 之勁度以改變系統之振動頻率，解決調頻不精確的問題，使得 ATVA 可控制的頻寬範圍更廣，減振性能亦故而提昇。. 林科良【11】於 2006 針對挫屈連桿，如圖 1.9 所示，進行元件測試。往復載重試驗結果顯示，其軸力與軸向變形之關係呈橢圓形遲滯迴圈，證明挫屈連桿具有消能作用。雖然為鋼材，其力學特徵接近黏滯阻尼 ﹙viscous damping﹚之特性，但具有勁度，類似黏彈阻尼﹙visco elastic damping﹚材料之行為。該研究並利用推測適應過濾（stochastic. adaptive. filtering）法進行系統識別分析，迴歸出挫屈連桿之遲滯迴圈模型參數。圖 1.10 為其部份試驗結果與預測值之比較。. 林志軒【12】於 2007 針對不同厚度及曲率半徑之挫屈連桿，分別對於鉸接與固接之邊界條件進行元件測試，圖 1.11 所示。往復載重試驗結果顯示，其軸力與軸向變形之關係呈橢圓形遲滯迴圈，證明挫屈連桿具有消能作用，而最大 4.

(22) 出力及消能面積的比較如圖 1.12 所示，固接條件大於鉸接條件之測試結果，故建議未來應用時宜採用固接條件。此外，該研究更進一步利用挫屈消能斜撐進行耐震性能測試，其結果顯示，結構裝設挫屈消能斜撐可有效降低各樓層之加速度峰值與均方根振動量，證明其優越之防震性能。該研究並利用 ANSYS 建構挫屈型消能元件模型，並在靜態下給定位移擾動，以觀察元件之非線性應力變化及分佈。. 上述文獻顯示，挫屈連桿之軸力與變形關係呈非線性，並具備消能減震（振）特性，在建築減震更具有明顯的折減效果，值得吾人探討。因此，本文擬針對挫屈連桿之力學特性進行評估，並探討實尺寸挫屈連桿﹙buckled. struts﹚，. 在大變形時之消能能力，以作為後續應用挫屈連桿於建築結構減震的基礎。相較於防止斜撐產生挫屈之挫屈束制斜撐（Buckling Restrained Braces，BRB），本研究之韌性斜撐允許挫屈連桿產生挫屈變形。由於挫屈束制斜撐之勁度較大，降伏不易，其實質減震效益有限。而韌性斜撐在變形很小時即能使挫屈連桿達到降伏而提升結構之阻尼，可在地震初期階段發揮消散地震能量的作用。. 1.3 研究方向以挫屈連桿作為建築防震控制之可行性，值得吾人深入探討。本研究將發展以挫屈連桿為核心之斜撐型抗震裝置－韌性斜撐(Ductile brace)，經由實尺寸之挫屈型消能元件，以固接的方式進行元件測試以掌握其力學行為，進一步找出其最佳化尺寸及安裝方式，並利用振動台試驗進行結構耐震性能試驗，以. 5.

(23) 確認其應用於提升結構抗震能力之可行性。本文研究方向如下： 1.求解兩端邊界條件為固接之挫屈連桿非線性彈性勁度理論值，以及運用有限元素軟體模擬挫屈連桿在動態歷時擾動下之遲滯迴圈，深入暸解其力學行為，並且嘗試在不同設計參數下，推估其消能能力及受力大小。 2.分別製作切削與未切削各兩組不同厚度之挫屈型消能元件試體，以非對稱配置形式進行元件測試，瞭解該系統之遲滯迴圈消能行為，進而掌握該系統之動力特性與設計參數。 3.製作挫屈消能元件試體，以對稱配置之形式進行元件測試。 4.針對本系現有之五層樓鋼結構設計韌性斜撐，由振動台試驗進行其耐震性能測試，以驗證其減震效益。並將力規及雷射位移計安裝於 1F 之消能斜撐上，以瞭解其實際之消能行為。. 1.4 論文架構本論文共分六章，各章內容概述如下：第一章為研究動機與目的、文獻回顧、研究方向及論文架構。系列研究宗旨在探討挫屈連桿應用於建築抗震消能之可行性。第二章係有關挫屈型消能元件之力學行為解析模式，並推導挫屈連桿固接條件之非線性彈性挫屈勁度，及不同變位下，挫屈連桿彎矩分佈的情形。以供進一步暸解其力學行為。第三章介紹有限元素軟體 ANSYS 建構挫屈型消能元件模型，參數設定，邊界條件及歷時分析。 6.

(24) 第四章介紹試驗規劃與試驗結果之整理。討論斷面尺寸與斷面縮減對挫屈連桿之影響，並針對非對稱與對稱兩種不同安裝形式之測試結果進行探討，並與彈性勁度理論及 ANSYS 非線性模擬分析比較。第五章為韌性斜撐之防震性能測試，比較五層樓結構各樓層加速度峰值與加速度均方根值，俾便探討安裝韌性斜撐後之減震效益，並由力規與雷射位移計之量測結果得出遲滯迴圈，以瞭解其消能行為。第六章為結論與建議，並提出未來的改善方向及研究課題。. 7.

(25) 8.

(26) 第二章挫屈型消能元件之力學行為解析模式. 2.1 挫屈連桿之彈性挫屈勁度當物理狀態之變化趨勢有不同的可能性時，物理現象必傾向於最容易發生的途徑。細長柱受制於一種稱為挫屈 (buckling)的結構行為。當軸向受壓桿件的加載較小時，只造成桿件在軸向的縮短，一但載重達到某一特定的臨界值 (挫屈載重 )時，桿件會突然側彎，造成大量的變位，而使桿件破壞；因此挫屈行為乃壓力桿件在設計上須排除的破壞模式。挫屈並非因材料之應力達到降伏或極限強度而產生，其應力當挫屈時係受到多重因素影響，包括桿件尺寸、桿件材料性質及支撐條件等。. 柱在不同邊界支承條件之臨界載重可透過有效長度 (effective length)之概念，得到與作為參考標準的鉸接柱臨界載重 (critical load)之的比例關係。茲以利用一底端固接，頂端為自由端之軸向受壓柱，如圖 2.1的情況來說明。此柱之挫屈變形曲線乃一完全正弦曲線的四分之ㄧ，若吾人將撓度曲線以固定端鏡射，即可看到該曲線變成一鉸端柱之撓度曲線或半個正弦波。有效長度 Le 乃是等值鉸端柱之長度，或撓度曲線中兩反曲點間之長度，因此對於固定 -自由端柱而言，其有效長度 Le = 2 L ，所以其臨界載重柱之ㄧ般式可表示如下：. 9.

(27) Pcr =. π 2 EI. (2.1). L2e. 將 Le = 2 L 代入，便能求得固接 -自由端柱之臨界載重。柱之有效長度常用有效長度因數 K 表示，即 Le = KL ，因此，式 (2.1)臨界載重之一般式亦可改寫為： Pcr =. π 2 EI. ( KL ). (2.2). 2. 其中底端固接 -頂端自由柱之 K 值為 2，兩端鉸端柱之 K 值等於 1。. 若考慮柱之兩端均為固接，如圖 2.2 所示，假設柱之兩端彼此能作相向運動，因此當軸壓載重 P是作用在柱頂部時，底端亦產生一大小相等之反作用力。當挫屈發生時，反作用力矩 M0 亦會在支承端產生；另一種挫屈模式 (圖 2.2)之撓度曲線乃一在距兩端距離 L / 4 處具有反曲點之三角函數曲線，於兩反曲點間之距離相當有效長度，即 L e =L / 2 ，將其代入式得臨界載重為： Pcr =. 4π 2 EI L2. (2.3). 其臨界載重，乃兩端鉸接柱臨界載重之四倍。各種邊界條件組合之柱有效長度 Le 及有效長度因數 K 列於圖 2.3。【 10】. 有關柱之大變形 (large deformation)理論，其近似解可根據文獻【 10】所建議之解析模式，利用最小功能原理 (minimization of potential energy)得到，該方法亦可用來處理具有初始曲率 (initial curvature)之挫屈連桿的幾何非線性行為。 10.

(28) 本節所討論之挫屈連桿係一具有初始曲率的挫屈連桿，邊界條件為兩端固接 (fixed)，其挫屈連桿變形圖由圖 2.5 所示，並定義其變形形狀函數 (deformed shape function)為： S (s) =. L 2π. ⎡ ⎛ 2π ⎞⎤ ⎢1 − cos ⎜ L s + π ⎟ ⎥ ⎝ ⎠⎦ ⎣. (2.4). 其中，假設軸向變形忽略不計， L 為挫屈連桿之全長， − L / 2 ≤ s ≤ + L / 2 ，座標原點定於弧長中央，其微小長度以 ds 表示。挫屈連桿的變形狀態則以弦切角 θ (s) 為自由度來描述之。在曲線座標任何位置之弦切徑度， θ (s ) ，為弧長 s 的函數，表示如下： θ ( s ) = qF ( s ). (2.5). ⎛ 2π ⎞ s +π ⎟ 為弦切角函數；而 ⎝ L ⎠. 其中， q 為反曲點之弦切徑度角， F ( s ) = sin ⎜. 當連桿未受到外部軸力前之初始弦切徑度 θ0 ( s ) 可表示如下： θ 0 ( s ) = q0 F ( s ). (2.6). 其中， q0 為反曲點之初始弦切徑度角。此外，由於曲率 κ 與曲率半徑 ρ 之關係式為 κ =. 1. ρ. ，由幾何關係可得到 ds = ρ dθ ，因此，曲率 κ 與弦切徑. 度依次微分 θ ′ (s) 之關係如下： κ=. 1. ρ. =. dθ = θ ′(s) ds. (2.7). 分別將式 (2.5)與式 (2.6)代入式 (2.7)，可得曲率函數分別為： κ = θ ′ ( s ) = qF ′ ( s ). (2.8). κ 0 = θ 0′ ( s ) = q0 F ′ ( s ). (2.9). 11.

(29) 挫屈連桿受一軸向力 P作用後之軸向變形可計算如下： +L/2 u (q) = − ∫ ⎡⎣cos (θ 0 ( s ) ) − cos (θ ( s ) ) ⎤⎦ ds 2 −L/ 2. +L/2. =−. ∫. −L/ 2. ⎡⎣cos ( q0 F ( s ) ) − cos ( qF ( s ) ) ⎤⎦ ds. (2.10). 所儲存之應變能 (strain energy)可計算如下： +L/2. 2 1 U ( q ) = E ∫ I ( s ) (θ ′ ( s ) − θ 0′ ( s ) ) ds 2 −L/2 s. +L/2. =. 2 1 2 E ∫ I ( s )( q − q0 ) ( F ′ ( s ) ) ds 2 −L/ 2. (2.11). 其中， (θ ′ ( s ) − θ 0′ ( s ) ) 為挫屈連桿受軸向力 P 作用後之曲率變化量。 E 為材料的楊氏模數。 I (s) 為連桿在任意位置之面積慣性矩，可表示為： I (s) =. 1 b ( s) t3 12. (2.12). 其中， t 為挫屈連桿之厚度。 b(s) 為任意位置所對應的寬度，假設挫屈連桿在反曲點處斷面縮減 (neck)寬度為 bn ，其與兩端及中點之原寬度 b 間成線性變化，如圖 2.4 所示，可將挫屈連桿分為四個區段，其各. 區段寬度變化函數為： L L −4b (1 − β ) s + b ( 2β − 1) for − ≤ s ≤ − L 2 4 L 4b b2 ( s ) = (1 − β ) s + b for − ≤ s ≤ 0 L 4 L −4b b3 ( s ) = (1 − β ) s + b for 0 ≤ s ≤ + L 4 L L 4b b4 ( s ) = (1 − β ) s + b ( 2 β − 1) for + ≤ s ≤ + L 4 2 b1 ( s ) =. 其中， β 為斷面縮減寬度 bn 與原寬度 b 的比值。. 12. (2.13).

(30) 挫屈連桿受軸力作用後之彈力位能 (elastic potential energy)為： +L/2. U. p. ( q ) = − Pu ( q ) = 2 P ∫. −L/ 2. ⎡⎣cos ( q0 F ( s ) ) − cos ( qF ( s ) ) ⎤⎦ ds. (2.14). 因此，系統的總能量 (total potential energy)可表示為： V (q) = U s (q) +U p (q) +L/2. +L/2. 2 1 2 = E ∫ I ( s )( q − q0 ) ( F ′ ( s ) ) ds + 2 P ∫ ⎡⎣ cos ( q0 F ( s ) ) − cos ( qF ( s ) ) ⎤⎦ ds (2.15) 2 −L/ 2 −L/ 2. 依平衡狀態的位能準則，當系統處於平衡狀態時，位能函數為極小值，即須滿足， ∂V ( q ) =0 ∂q. (2.16). 將式 (2.15)代入式 (2.16)可整理如下： ∂V ( q ) ∂U s ( q ) ∂U p ( q ) = + =0 ∂q ∂q ∂q +L/2. E. ∫. I ( s )( q − q0 ) ( F ′ ( s ) ) ds + 2 P 2. −L/ 2. ∫ F ( s ) sin ( qF ( s ) ) ds = 0. −L/ 2 +L/2. −E P=. +L/2. ∫ I ( s )( q − q ) ( F ′ ( s ) ). 2. 0. ds. −L/ 2 +L/2. 2. (2.17). ∫ F ( s ) sin ( qF ( s ) ) ds. −L/2. 其中， +L/2. E. ∫ I ( s )( q − q ) ( F ′ ( s ) ) 0. 2. ds. −L/ 2. +L/2. =E. ∫. −L/ 2. =. b ( s) t3 12. ( q − q0 ) ( F ′ ( s ) ). 2. ds. +L / 4 +L / 2 0 ⎤ Et 3 ( q − q0 ) ⎡ − L / 4 2 2 2 2 ′ ′ ′ + b s F s ds + b4 ( s ) ( F ′ ( s ) ) ds ⎥ + b s F s ds b s F s ds ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ⎢ ∫ 1 3 2 ∫ ∫ ∫ 12 0 +L / 4 −L / 4 ⎦ ⎣− L / 2. (2.18) 13.

(31) ⎛ 2π ⎞ s +π ⎟ 可整理如下： ⎝ L ⎠. 而 F ( s ) = sin ⎜ F′( s) =. 2π ⎛ 2π ⎞ cos ⎜ s +π ⎟ L ⎝ L ⎠. ( F ′( s )) = 2. 2 4π 2 ⎞ 2π 2 ⎛ 2π π cos s + = ⎜ ⎟ 2 L2 ⎝ L ⎠ L. 由式 (2.13)與式 (2.19)代入. ⎡ ⎛ 4π ⎞⎤ ⎢1 + cos ⎜ L s + 2π ⎟ ⎥ ⎝ ⎠⎦ ⎣. Et 3 ( q − q0 ) − L / 4. ∫ b ( s )( F ′) 1. 12. 2. (2.19). ds 可得 :. −L / 2. Et 3 ( q − q0 ) − L / 4 2 b1 ( s ) ( F ′ ( s ) ) ds ∫ 12 −L/ 2 =. Et 3π 2 ( q − q0 ) − L / 4 ⎡ −4b (1 − β ) ⎤⎡ ⎛ 4π ⎞⎤ s + b ( 2 β − 1) ⎥ ⎢1 + cos ⎜ s + 2π ⎟ ⎥ ds ⎢ 2 ∫ 6L L ⎝ L ⎠⎦ ⎦⎣ −L / 2 ⎣. =. Et 3π 2 ( q − q0 ) − L / 4 ⎡ −4b (1 − β ) ⎛ 4π ⎞ 4b (1 − β ) ⎛ 4π ⎞⎤ s + b ( 2 β − 1) + b ( 2β − 1) cos ⎜ s + 2π ⎟ − s cos ⎜ s + 2π ⎟ ⎥ds ⎢ 2 ∫ 6L L L ⎝ L ⎠ ⎝ L ⎠⎦ −L/ 2 ⎣. ⎤ Et 3π 2 ( q − q0 ) ⎡ 2b (1 − β ) ⎛ 3L2 ⎞ ⎛ L ⎞ b (1 − β ) L = ( −2 ) ⎥ ⎢ ⎜ ⎟ + b ( 2β − 1) ⎜ ⎟ − 2 2 6L L 4π ⎝4⎠ ⎝ 16 ⎠ ⎣ ⎦ =. Ebt 3π 2 ( q − q0 ) ⎡ 1 1 (1 + β ) + 2 (1 − β ) ⎤⎥ ⎢ π 12 L ⎣4 ⎦. (2.20). 由上述計算同理可得: Ebt 3π 2 ( q − q0 ) ⎡ 1 1 ds = (1 + β ) + 2 (1 − β ) ⎤⎥ ⎢ π 12 L ⎣4 ⎦. (2.21). Ebt 3π 2 ( q − q0 ) ⎡ 1 Et 3 ( q − q0 ) + L / 4 2 1 b3 ( s ) ( F ′ ( s ) ) ds = (1 + β ) + 2 (1 − β ) ⎤⎥ ∫ ⎢ 12 π 12 L ⎣4 ⎦ 0. (2.22). Ebt 3π 2 ( q − q0 ) ⎡ 1 Et 3 ( q − q0 ) + L / 2 2 1 b4 ( s ) ( F ′ ( s ) ) ds = (1 + β ) + 2 (1 − β ) ⎤⎥ ∫ ⎢ 12 π 12 L ⎣4 ⎦ +L/ 4. (2.23). Et 3 ( q − q0 ) 12. 0. b2 ( s ) ( F ′ ( s ) ). ∫. −L/ 4. 2. 由式 (2.20)至式 (2.23)代入式 (2.18)可得： +L/2. E. ∫ I ( s )( q − q ) ( F ′ ( s ) ) 0. −L/ 2. =. 2. Ebt 3π 2 ( q − q0 ) ⎡ 1 1 ds = (1 + β ) + 2 (1 − β )⎤⎥ × 4 ⎢ 12 L π ⎣4 ⎦. Ebt 3π 2 ( q − q0 ) ⎡ 1 1 (1 + β ) + 2 (1 − β ) ⎤⎥ ⎢ π 3L ⎣4 ⎦. (2.24). 14.

(32) +L/2. 而. ∫ F ( s ) sin ( qF ( s ) ) ds. −L/2. ⎡ ⎛ 2π ⎡ ⎞⎤ ⎛ 2π ⎞⎤ ⎢sin ⎜ L s+π ⎟ ⎥ × sin ⎢ q sin ⎜ L s+π ⎟ ⎥ ds ⎝ ⎠⎦ ⎝ ⎠⎦ ⎣ −L / 2 ⎣ +L / 2. =. ∫. (2.25). ⎛ 2π ⎞⎤ s+π ⎟ ⎥ 以泰勒級數展開，可得 : ⎝ L ⎠⎦. ⎡. 將式 (2.25)中的 sin ⎢ q sin ⎜ ⎣. 3. 5. ⎡ 1⎡ ⎛ 2π ⎞⎤ ⎡ ⎛ 2π ⎞⎤ 1 ⎡ ⎛ 2π ⎞⎤ ⎛ 2π ⎞⎤ sin ⎢ q sin ⎜ s + π ⎟ ⎥ = ⎢ q sin ⎜ s + π ⎟ ⎥ − ⎢ q sin ⎜ s + π ⎟ ⎥ + ⎢ q sin ⎜ s + π ⎟⎥ − " L L 3! L 5! L ⎝ ⎠⎦ ⎣ ⎝ ⎠⎦ ⎝ ⎠⎦ ⎝ ⎠⎦ ⎣ ⎣ ⎣. 令. (2.26). 2π L s + π = A ，則 ds = dA ，積分上、下限為 0 至 2π ，即可將式 (2.26) L 2π. 簡化為： 3 5 q3 q5 sin ⎡⎣ q sin ( A ) ⎤⎦ = q ⎡⎣sin ( A ) ⎤⎦ − ⎡⎣sin ( A ) ⎤⎦ + ⎡⎣sin ( A ) ⎤⎦ − " 6 120. (2.27). 將式 (2.27)代入式 (2.25)，並在忽略高次項可得： 2π. ⎛ ⎞ L q3 3 q5 − + sin A q sin A sin A sin 5 A − " ⎟ dA ⎜ ∫0 6 120 ⎝ ⎠ 2π 2π. =. ⎛ ⎞ L q3 q5 2 4 − + q sin A sin A sin 6 A − " ⎟ dA ∫0 ⎜⎝ 6 120 ⎠ 2π. 2π. ≅. ⎛ q3 4 2 q A − sin sin ∫0 ⎜⎝ 6. Lq 2π. 2π. =. Lq = 2π. 2π. Lq = 2π. 2π. =. ⎞ L A⎟ dA ⎠ 2π. ⎛ 2 q2 − sin A sin 4 ∫0 ⎜⎝ 6 Lq 3 sin AdA − ∫0 12π 2. ⎞ A ⎟ dA ⎠. 2π. ∫ sin. 4. AdA. 0. Lq 3 ⎛ 1 − sin 2 A ⎞ dA − ∫0 ⎜⎝ 2 ⎟⎠ 12π. 2π. ⎛3 1. 1. ⎞. ∫ ⎜⎝ 8 − 2 cos 2 A + 8 sin 4 A ⎟⎠ dA 0. Lq Lq 3 − 2 16. (2.28). 將式 (2.24)與式 (2.28)代入式 (2.17)即可得到：. 15.

(33) +L/2. −E P=. ∫. I ( s )( q − q0 ) ( F ′ ( s ) ) ds 2. −L/ 2 +L/2. 2. ∫ F ( s ) sin ( qF ( s ) ) ds. −L/2. Ebt 3π 2 ( q − q0 ) ⎡ 1 1 (1 + β ) + 2 (1 − β )⎤⎥ ⎢ π 3L ⎣4 ⎦ = 3 ⎛ Lq Lq ⎞ + 2⎜ − ⎟ 16 ⎠ ⎝ 2. 1 Ebt 3π 2 ⎡ 1 q2 ⎞ ⎤ ⎛ q − q0 ⎞ ⎛ = (1 + β ) + 2 (1 − β ) ⎥ ⎜ ⎟ ⎜ −1 + ⎟ 3L2 ⎢⎣ 4 π 8 ⎠ ⎦ ⎝ q ⎠⎝ 4π 2 EI ⎡ 1 1 q2 ⎞ ⎤ ⎛ q − q0 ⎞ ⎛ 1 β 1 β 1 = + + − − + ( ) 2( )⎥ ⎜ ⎟ ⎟⎜ L2 ⎢⎣ 4 π 8 ⎠ ⎦⎝ q ⎠⎝. −1. −1. (2.29). 4π 2 EI 由於本節所討論之挫屈連桿之邊界條件為固接，因此令 Pcr = 代入 L2. 式 (2.29)可進一步整理為： 4π 2 EI ⎡ 1 1 q2 ⎞ ⎤ ⎛ q − q0 ⎞ ⎛ P= (1 + β ) + 2 (1 − β )⎥ ⎜ ⎟ ⎜ −1 + ⎟ π 8 ⎠ L2 ⎢⎣ 4 ⎦⎝ q ⎠⎝ 1 q2 ⎞ ⎡1 ⎤ ⎛ q − q0 ⎞ ⎛ 1 = Pcr ⎢ (1 + β ) + 2 (1 − β ) ⎥ ⎜ − + ⎟ ⎟⎜ π 8 ⎠ ⎣4 ⎦⎝ q ⎠⎝. −1. −1. (2.30). 而挫屈連桿之位移 u 如式 (2.10)所示，可表示如下： u ( q ) = −2. +L/2. ∫. −L/ 2. ⎡⎣ cos (θ 0 ( s ) ) − cos (θ ( s ) ) ⎤⎦ ds. +L/2 ⎛ +L/2 ⎞ = −2 ⎜ ∫ cos ( q0 F ( s ) ) ds − ∫ cos ( qF ( s ) ) ds ⎟ −L/ 2 ⎝ −L/ 2 ⎠. (2.31). 其中， +L/2. ∫. cos ( q0 F ( s ) ) ds =. −L/2. 令. +L/2. ⎡ ⎛ 2π ⎞⎤ s + π ⎟ ⎥ ds cos ⎢ q0 sin ⎜ ⎝ L ⎠⎦ ⎣ −L/ 2. ∫. (2.32). 2π L s + π = A ，則 ds = dA ，積分上、下限為 0 至 2π ，即可將式 (2.32) L 2π. 簡化為： +L/2. ∫. −L/2. cos ( q0 F ( s ) ) ds =. 2π. ∫ cos ( q. 0. 0. sin A ). L dA 2π. 將 cos ( q0 sin A ) 依泰勒級數展開，並在忽略高次項即可得：. 16. (2.33).

(34) cos ( q0 sin A ). = 1−. 1 1 1 2 4 6 ( q0 sin A) + ( q0 sin A) − ( q0 sin A) +" 2! 4! 6!. ≅ 1−. q0 2 q4 sin 2 A + 0 sin 4 A 2 24. q0 2 ⎛ 1 − sin 2 A ⎞ q0 4 ⎛ 3 1 1 ⎞ = 1− ⎜ ⎟+ ⎜ − sin 2 A + sin 4 A ⎟ 2 ⎝ 2 8 ⎠ 24 ⎝ 8 2 ⎠. (2.34). 將式 (2.34)代入式 (2.33)可重新整理為： +L/2. ∫. cos ( q0 F ( s ) ) ds =. −L/2. L = 2π. = L−. 2π. ∫ 0. L 2π. 2π. ∫ cos ( q. 0. sin A ) dA. 0. ⎡ q0 2 ⎛ 1 − sin 2 A ⎞ q0 4 ⎛ 3 1 1 ⎞⎤ ⎜ ⎟+ ⎜ − sin 2 A + sin 4 A ⎟ ⎥ dA ⎢1 − 2 ⎝ 2 8 ⎠ 24 ⎝ 8 2 ⎠⎦ ⎣. Lq02 3Lq04 + 4 192. (2.35). 由上述計算同理可得： +L/2. ∫. cos ( qF ( s ) ) ds = L −. −L/2. Lq 2 3Lq 4 + 4 192. (2.36). 將式 (2.35)與式 (2.36)代入式 (2.31)，可整理得： +L/2 ⎛ +L/2 ⎞ u ( q ) = −2 ⎜ ∫ cos ( q0 F ( s ) ) ds − ∫ cos ( qF ( s ) ) ds ⎟ −L/ 2 ⎝ −L/ 2 ⎠. ⎡⎛ Lq02 3Lq04 ⎞ ⎛ Lq 2 3Lq 4 ⎞ ⎤ = −2 ⎢ ⎜ L − + + ⎟−⎜L− ⎟⎥ 4 192 ⎠ ⎝ 4 192 ⎠ ⎦ ⎣⎝ =−. L 2 L q − q02 ) + ( q 4 − q04 ) ( 2 32. (2.37). 將式 (2.37)之高次項忽略，可改寫為： u=−. L 2 q − q02 ) ( 2 1. 2u ⎞ 2 ⎛ q = ⎜ q02 − ⎟ L ⎠ ⎝. (2.38). 17.

(35) 將式 (2.38)代入 (2.30)，可重新整理得： 1 q2 ⎞ ⎡1 ⎤ ⎛ q − q0 ⎞ ⎛ 1 P = Pcr ⎢ (1 + β ) + 2 (1 − β ) ⎥ ⎜ − + ⎟ ⎟⎜ π 8 ⎠ ⎣4 ⎦⎝ q ⎠⎝. −1. 1 − ⎤ −1 ⎡ 2 ⎡1 2 u 1 u 1 2⎞ ⎛ ⎞ ⎤⎛ 2 = Pcr ⎢1 − q0 ⎜ q0 − ⎟ ⎥ ⎢ (1 + β ) + 2 (1 − β ) ⎥ ⎜ −1 − + q0 ⎟ ⎢ L ⎠ ⎥ ⎣4 4L 8 ⎠ π ⎝ ⎦⎝ ⎣ ⎦. (2.39). 非線性之彈性勁度可進一步表示如下： K ( q0 , u, β ) =. P ( q0 , u, β ) u. (2.40). 本節所討論之挫屈連桿軸向力 P與位移 u係幾何非線性關係，材料性質仍假設為彈性。以一個典型的挫屈連桿為例，其軸力與位移的關係如圖 2.6 所示，當桿件受拉時，隨著位移的增大，挫屈連桿的勁度也會跟著增加；反之，在受壓時，隨著位移的增大挫屈連桿的勁度將會減小。. 就挫屈連桿的力學特性而言，可由初始弦切徑度角 q0 、全長 L 與斷面縮減之寬度比 β 做初步的參數研究，以推測挫屈連桿後續之受力行為。由圖 2.7 之結果顯示，在不同初始弦切徑度角 q0 (0.41,0.33 及 0.27)之軸力與位移的關係，其彈性挫屈勁度會隨著 q0 的減小而增大；而圖 2.8 之結果顯示，在不同挫屈連桿全長 L (600mm,657mm,700mm) 下之軸力與位移的關係，其彈性挫屈勁度會隨著 L 的減小而增大 ;而圖 2.9 之結果顯示，在不同的寬度比 β (0,0.33,0.67 及 1)下之軸力與位移的關係，其彈性挫屈勁度會隨著 β 的增加而增大。 18.

(36) 第三章挫屈消能元件之 ANSYS 分析. 3.1 前言隨著計算機科學與應用技術的快速發展，及有限元素理論日益完整，發展出眾多通用與專業之有限元素計算軟體。其中，最常見者包括 ANSYS、 ABAQUS、 MARC、 ALGOR、 ADINA、 ASKA、 COSMOS及 SYSTUS等商用軟體。. ANSYS是最為通用及有效的商用有限元素軟體之一，它能同時分析實體模型受到靜力、動力、熱傳及流力等多重物理現象影響時之變化，因此常被應用在土木、航太、機械、材料、電子、生物、醫學工程等多種領域。其運算原理乃根據有限元素法（ finite element），因此當實體模型建立完成並網格化後，只需附加適當的邊界條件，即可直接利用有限元素法計算，進而暸解所建立之實體模型之相關特性。本研究將利用 ANSYS建立挫屈型消能元件之結構分析模型，探討其消能行為及動力特性。. 3.2 ANSYS分析流程之介紹架構上， ANSYS具有前處理（ pre-processor）、加載及求解器（ solver）及後處理器（ post-processor）等三個基本模組。在進入圖形操作介面時，即進入軟體之初始狀態，又稱為預備狀態。所有模. 19.

(37) 組狀態皆為此狀態下各別執行，且均有其獨立之指令，彼此間不能混用，因此使用者需注意指令與模組之間的關係，尤其是以指令輸入方式進行軟體操作時更須特別注意。. 3.2.1 前處理前處理主要可分為以下三部分： 1.選擇適當元素及定義材料性質。 2.建立結構物實體模型。 3.實體模型網格化。. 元素的選擇之目的在於針對分析項目選定一適當的元素，以求得精確的結果。 ANSYS的元素種類以空間的概念來區分，包括： 1.點元素：是以質量點代替系統中之各部份，以簡化元素之使用量，卻又不影響結構的細節描述，例如 MASS21。 2.線元素：包含樑元素、管元素及連接元素，每種元素的使用，其代表不同的自由度。例如 Beam54、 Pipe17、 Link10。 3.面元素：即為薄殼（ shell）元素，在建立薄殼元素之結構模型時，必須取結構物實體體積的中間平面當成網格化使用的模型平面，透過此方法以簡化結構，計算時間會因此縮短，例如 Shell63。 4.體積元素：所探討的包含平面應力（ planestress）、平面應變（ plane strain）及軸對稱（ axis-symmetry）等特性，可分為實體體積元素或以 2-D 模擬 3-D 的平面元素，例如 Solid45、 Plane42。. 20.

(38) 元素選擇後，即可設定材料性質（ material property）。此時要先考慮所探討之結構物，其材料是否會進入塑性（ plasticity）階段而形成材料非線性（ nonlinear）現象。在不確定的情況下，則先以線性（ linear）材料進行分析。但結果顯示，其構件行為與線性假設不符時，則必須以非線性模式重新計算。. 實體模型建立的來源可由 CAD軟體或 ANSYS前處理中進行繪製的工作。 CAD軟體繪製之實體模型，可經由 IGES、 SAT及 PARA等轉換方式進行匯入，模型需在 CAD軟體中進行簡化的工作，如此才能節省處理模型的時間。 ANSYS建立實體模型之法，可分為從上而下（ top-down）以及由下而上（ bottom-up）兩種模式。從上而下的做法必須先建立基礎幾何單元，如圓柱、四方體等，再將這些基礎單元透過布林運算（ boolean operation）的技巧組合起來。至於由下而上的做法則是先建立結構物上的重要關鍵點，再將點連成線，線再連成面，而後面再合成一個體積，最後亦需透過布林運算完成實體模型，其做法一般應用在於比較複雜的結構物建立。. 最後，將實體模型網格化（ meshing）。其方法分為自由網格（ free mesh）與規則網格（ mapped mesh）兩種。自由網格法對於實體模型之限制較少，可利用內建之自動網格產生器進行，使用前僅需輸入網格大小及型式或指定分割之等分，網格產生後，實體模型即可轉換為有限元素模型。規則網格法則有較多條件限制，其幾何體積必須符合 21.

(39) 一定的要求，否則無法格網化，因此需花費較多時間將實體模型作細部分割。規則網格法之計算結果較自由網格法準確。當有限元素模型產生後，前處理工作即告完成。. 3.2.2 加載及求解器對於前處理產生之有限元素模型進行邊界條件設定及施加外力加載並進行分析。其大致分成以下四部分： 1.分析方式及解法選定。 2.設定邊界條件之拘束。 3.設定外力或變位的邊界條件。 4.設定輸出、入控制與求解。. 工程分析方式可依反應是否隨時間變化而分為靜態分析與動態分析兩大類別。對於結構分析而言，動態分析又可分成模態分析、簡諧反應及暫態分析三種，其相關介紹如下： 1.靜態（ static）分析：用於分析靜態結構受力後的變形與應力、應變，靜力分析包含線性及非線性分析，而非線性則牽涉到塑性、應變硬化、大變形、大應變等性質。 2.模態（ modal）分析：用於計算結構物在沒有外力作用下的振動行為，其包括自然頻率及相對振態。 3.簡諧（ harmonic）分析：用來計算結構物在頻率空間 (Frequency Domain)下之穩態行為。 22.

(40) 4.暫態（ transient）分析：模擬結構物受荷載作用下，應力、應變及位移隨時間變化的情形。. 邊界條件包含實體模型內、外部之加載，在不同領域的問題中，加載的涵義也不盡相同，在結構分析中，其可分為位移、力、壓力、溫度和重力。其相關介紹如下： 1.自由度約束（ DOF constraint）：為限制節點之自由度為一定值，在結構分析中被指定為位移。 2.集中式負載（ force）：為集中於單一節點的加載，在結構分析中被指定為力或彎矩。 3.表面負載（ surface load）：為施加於某個表面的負載，如結構分析中之壓力。 4.內部負載（ body force）：為施加於結構內部之負載，如結構分析中之溫度場。 5.慣性負載（ inertia load）：為結構本身慣性所引起之載重，如重力加速度、角加速度等。. 邊界條件設定完成後，即可進行求解。有限元素法的求解為計算一個龐大的矩陣，矩陣運算由 solver執行。線性問題僅需解一次矩陣，但若需考慮非線性或大變形問題時，則會增加矩陣求解之次數，導致收斂度下降，甚至無法收歛。求解之結果會存到一輸出檔，若有新的邊界條件也可繼續設定求解，新的結果會附蓋在原來檔案中。當 23.

(41) 所有求解動作完成後，求解器即完成其任務。. 3.2.3 後處理器後處理（ post-processor）係指求解器完成後進入檢查及分析結果的相關操作，而 ANSYS在後處理部份提供兩種處理模組，由下列所示： 1.一般後處理（ General Postprocessing）：為 /POST1 模組，是用來處理某一時間上的整體結構的反應，換句話說 /POST1 模組是針對某一時間點，反應值在空間上的分佈，用來觀察應力與應變在結構上的分佈以及結構變形圖，並且可將結果製作成動畫，以便進一步的觀察。 2.時間歷時後處理（ Time-History Postprocessing）：為 /POST26 模組，是用來處理空間上的某一點的結構反應，亦是針對某一空間點，反應值在時間上的變化，用來觀察任意節點（ node）力與位移在時間上的變化，並且可運用內部的計算機將需要節點所承受的力量壘加起來，以力量為縱向位移為橫向做圖，即可得到此結構之遲滯迴圈。. 24.

(42) 3.3 非對稱配置挫屈連桿之 ANSYS非線性模擬分析 3.3.1 挫屈消能元件幾何外型之建立本研究有關挫屈連桿幾何外型之建立是運用 Solid Works之模型匯出，接著再匯入 ANSYS做有限元素分析。建立之挫屈消能元件模型時，乃固定初始弦切勁度角 ( q0 = 0 . 3 2 8 ) 及挫屈連桿之全長（ L =656.59mm），分別考慮不同厚度 ( t )、寬度比 ( β )及邊界條件，其中厚度 ( t )包括 10mm、 12mm兩種形式，寬度比 ( β )分別為 0.33與 1兩種狀況，邊界條件則分為鉸接及固接兩種情況。. 茲針對 SolidWorks 建模過程中，上述之參數與邊界條件的變更進行說明。首先，在前基準面插入草圖（圖 3.1），當完成整體挫屈連桿形狀函數之草圖後，可對所需厚度 t 做調整（圖 3.2），以完成未切削 ( β =1)之挫屈連桿，如圖 3.3 所示。變化寬度比 β 的操作步驟，需要將切削後挫屈連桿之俯視圖繪入上基準面草圖中 (圖 3.4)，並去除不要的部份 (圖 3.5)，便可完成，如圖 3.6 所示。而邊界條件中固接與鉸接的不同，在於挫屈連桿左右兩側之端鈑分別為矩形與三角形，如圖 3.7 所示，依照實體建構完成之分析模型如圖 3.8 所示。. 3.3.2 網格元素種類之選取及描述本研究進行挫屈消能元件建模分析時採用 SOLID186元素進行分析， SOLID186為二階六面體元素，此一元素共有 20個節點，在每一個. 25.

(43) 節點有 3個自由度，分別為 UX、UY、UZ，亦即 X、Y、Z三個方向的變位，如圖 3.9所示，其元素除了支援 linear. elasticity的問題外，還可. 支援 plasticity、creep等非線性力學模式，以及 large deflection、 large strain等幾何非線性問題。. 早期發展出來的 SOLID45、 SOLID95、 SOLID92元素雖然也都支援大變形理論，但由於大變形常常與非線性材料模式一起考慮，在雙重非線性下（幾何及材料非線性），其收斂度往往很差，甚至常常無法收歛。因此，ANSYS後期發展出 SOLID185、SOLID186、SOLID187元素，它們分別相對於 SOLID45、 SOLID95、 SOLID92元素。所以當同時探討幾何非線性及材料非線性的問題時，這些 18X元素可用來取代舊有的元素。至於處理簡單的線性問題，舊有的元素反而比較有效率。. 3.3.3 定義材料參數由於本研究試體為鋼材所製造，且材料在試驗過程已達到塑性，所以在定義材料參數時，主要設定材料彈性模數（ Young＇ s modulus）柏松比（ Poisson's ratio）、密度 (density)及降伏強度與降伏後的切線模數值，並以等向性（ isotropic）材料屬性去定義，其中彈性模數為 2 ×1011 P a ，柏松比為 0 . 3 3 ，密度為 7 8 5 0 k g / m 3 ，降伏強度為 2.35 ×108 P a，降伏後之切線彈性模數為 2 × 109 P a，即彈性模數的 0. 01. 倍。相關參數之設定如圖 3.10所示。. 26.

(44) 3.3.4 建立網格進行網格劃分（ meshing）生成有限元素模型，選擇 meshing選項中元素大小控制（ size controls）的 mannul size，再選其中 Global size（圖 3.11）自訂吾人所希望元素分割大小，採用自由網格（ free mesh）劃分網格（圖 3.12），即可完成有限元素模型製作，如圖 3.13 所示。. 3.3.5 邊界條件之設定在邊界條件之設置，主要分為固接與鉸接兩種模型。固接之模型為了要模擬實驗施作時，運用螺栓以夾合的方式將挫屈連桿固定，讓兩側端鈑不會翹曲，所以在邊界條件設置的部份，首先將挫屈連桿兩側端鈑的上、下面做 y方向的束制，接著於左側端鈑的左側面節點做三方向的束制，而右側端鈑的右側面節點僅做 y、 z方向的束制，以便在 x方向進行位移控制之加載之動作，如圖 3.14所示。鉸接模型為了模擬實驗施作時，由於螺栓無法完全夾合挫屈連桿，導致兩側端鈑會有翹曲之現象，所以在邊界條件設置的部份，只需於左側端鈑的左側邊緣之節點做三方向的束制，右側端鈑的右側邊緣之節點則僅做 y、 z 方向的束制，以便於 x方向進行位移加載控制。鋼板兩端側邊必須在挫屈連桿之中心線上，如圖 3.15所示。. 27.

(45) 3.4 對稱配置挫屈連桿之 ANSYS非線性模擬分析 3.4.1 挫屈消能元件幾何外型之建立在建立挫屈消能元件之模型時，挫屈連桿之尺寸固定，而只對邊界條件做變化，尺寸設定的部份，初始弦切勁度角 ( q0 )為 0.253，挫屈連桿之全長 ( L )為 505.36mm，厚度 ( t )為 12mm，寬度比 ( β )為 0.33，邊界條件則是分成鉸接及固接兩種情況，建模方式與單件挫屈消能元件相同，而模擬對稱配置之挫屈消能元件時，只需將單向挫屈連桿以鏡射的方式複製已快速完成模型之建立，如圖 3.16所示。. 3.4.2 網格元素種類之選取及描述挫屈消能元件建模分析時採用 SOLID186元素進行分析， SOLID186 為二階六面體元素，此一元素共有 20個節點，在每一個節點有 3個自由度，分別為 UX、 UY、 UZ，亦即 X、 Y、 Z三個方向的變位，其元素除了支援 linear. elasticity的問題外，還可支援 plasticity、 creep. 等非線性力學模式，以及 large deflection、 large strain等幾何非線性問題。. 3.4.3 定義材料參數在定義材料參數時，主要設定材料彈性模數（ Young＇ s modulus）柏松比（ poison ratio)、密度 (density)及降伏強度與降伏後的切線模數值，並以等向性（ isotropic）材料屬性去定義，其中彈性模數為 2 ×1011 Pa，柏松比為 0.33，密度為 7850 kg/m 3 ，降伏強度為 2.35 ×108 28.

(46) Pa，降伏後之切線彈性模數為 2 ×109 Pa，即彈性模數的 0.01倍。. 3.4.4 建立網格進行網格劃分（ meshing）生成有限元素模型，選擇 meshing選項中元素大小控制（ size contrals）的 mannul size，再選其中 Global size自訂吾人所希望元素分割大小，採用自由網格（ f ree mesh）劃分網格，即可完成有限元素模型製作。. 3.4.5 邊界條件之設定在邊界條件之設置，主要分為固接與鉸接兩種模型，固接模型為了要模擬實驗施作時，運用螺栓以夾合的方式將挫屈連桿固定，讓兩側端鈑不會翹曲，所以在邊界條件設置的部份，首先，將挫屈連桿兩側端鈑的上、下面做 y方向的束制，接著左向挫屈連桿之左側面與右向挫屈連桿之右側面的節點做三方向的束制，而雙向挫屈連桿之接觸面節點僅做 y、z方向的束制，便可在 x方向進行位移控制之加載動作，如圖 3.17所示。而鉸接之模型為了模擬實驗施作時，由於螺栓無法完全夾合挫屈連桿，導致兩側端鈑因此會有翹曲的現象，所以在邊界條件設置的部份，只需左向挫屈連桿之左側邊緣與右向挫屈連桿之右側邊緣的節點做三方向的束制，而雙向挫屈連桿之接觸邊緣的節點則僅做 y、 z方向的束制，便可在 x方向進行位移控制之加載動作，鋼板兩端側邊必須在挫屈連桿之中心線上，如圖 3.18所示。. 29.

(47) 3.5 歷時分析為配合元件測試之位移控制指令，本研究選用三角波做為輸入位移指令歷時，並且探討大變形之情況。進行加載分析的過程中，如圖 3.19所示，其中分為準備區與分析區兩個部份，在準備區中，以振幅 30mm連續兩個循環的方式進行運算，主要用意是將挫屈連桿先達到降伏，以便模擬桿件真實情況之受力行為，在分析區中，將 5mm、 10mm、 15mm、 20mm及 25mm等五種不同振幅，由小至大，每一振幅連續兩個循環的方式進行運算。. 在使用 ANSYS過程中，不正確的參數輸入或過於龐大的計算常會造成系統發散，以及其他種種的問題。以下針對常見的問題，歸納出五種情形： 1.材料性質及尺寸上輸入的錯誤在 ANSYS進行任何分析前，需要對實體模型的材料參數及幾何尺寸做一詳細校對，因為 ANSYS在處理過程中的任何物理量均無表示出單位，使用者在分析上必須採取一致的度量單位。 2.選擇不適當的元素類型在選擇元素類型的過程中，針對所需探討之問題慎選適合的元素類型，此步驟關係到分析時收斂與否及時間長短，甚至影響到分析結果的正確性，故在分析前確認元素類型之適合度。. 30.
