軟體元件保護方法之研究

國

立

交

通

大

學

資訊管理研究所

碩

士

論

文

軟體元件保護方法之研究

A Study on the Protection Approach of

Software Components

研 究 生：余新平

指導教授：羅濟群 教授

軟 體 元 件 保 護 方 法 之 研 究

A Study on the Protection Approach of

Software Components

研 究 生：余新平 Student：Hsin-Ping Yu

指導教授：羅濟群 Advisor：Chi-Chun Lo

國 立 交 通 大 學

資 訊 管 理 研 究 所

碩 士 論 文

A Thesis

Submitted to Institute of Information Management College of Management

National Chiao Tung University In Partial Fulfillment of the Requirements

For the Degree of

Master of Business Administration in

Information Management June 2005

Hsinchu, Taiwan, Republic of China

中文摘要

軟 體 元 件 保 護 方 法 之 研 究

學生：余新平 指導教授：羅濟群 教授

國立交通大學資訊管理研究所 碩士班

摘 要

軟體的使用權控管對軟體產業及組織是一個重要的議題，未經授權的

使用會造成軟體公司的投資無法回收，對組織則可能洩漏原先已嚴密保護

的軟體功能或資料。過去為軟體保護所發展的研究與技術，較不易破解的

方法多依賴網路伺服器做線上的使用權檢查，可能造成正常的軟體因為不

正常的網路而無法使用。加上近年來軟體系統朝元件化發展，過去針對整

個軟體系統考量而設計的研究及技術便無法真正達到使用權控管的目的。

本文將發展上述問題的解決方法視為軟體系統開發的專案，因此遵循

RUP(Rational Unified Process)的流程，逐步探討元件保護方法的需求、解決

方案。所提出的方法以非對稱加密法限制元件僅能在單一已申請的電腦上

使用，以智慧卡保護私密金鑰不被複製，即使元件被不當複製到其他電腦

上亦無法使用；在檢查使用權時不需要依賴網路，建立一套元件自我檢查

的機制，讓使用者或應用程式在使用此類受保護元件時，不需要改變既有

習慣。這個方法若是回過頭應用在整個軟體系統上，亦能保護軟體系統的

使用權。

關鍵字：元件保護、軟體保護、軟體盜版、RUP

英文摘要

A Study on the Protection Approach of Software Components

Student：Hsin-Ping Yu Advisors：Dr. Chi-Chun Lo

Institute of Information Management

National Chiao Tung University

ABSTRACT

The protection of software usage privileges is an important issue to

software market and organizations. Illegal usage of software will cause the

investment of a software company to be nothing, and cause a organization to

reveal the secret software functions. There are a few of research papers and

techniques to solve these problems, but some of them which are not easy to

crack depend on a server to check the usage privileges. If the network crashes,

the software or components can’t work any more. In recent years, a system is

decomposed to many components, and then the existing approaches that target

on whole system can’t indeed provide the control of usage privilege.

This thesis treats the developing of above problems as a software project.

So we follow the RUP processes to discuss the requirements and the solution of

component protection. This approach limits the components only running on

registered computers by adopting the asymmetric encryption algorithm and

protects the private key from copying by storing it in a smart card. The designed

checking process of usage privilege will not depend on network, and users or

applications need not to be aware of the extra protection of components by

developing the self-checking mechanism.

目錄

中文摘要... i

英文摘要... ii

目錄... iii

表目錄... v

圖目錄... vi

一、緒論... 1

1.1 研究背景與動機 ... 1 1.2 研究目的與預期貢獻 ... 1 1.3 研究適用範圍與限制 ... 2 1.4 章節規劃... 2

二、文獻探討... 4

2.1 以元件為保護對象 ... 4 2.2 軟體保護相關研究介紹... 6 2.3 智慧卡 ... 9 2.4 以非對稱式加密法驗證文件的發行者與限制閱讀對象... 9

2.5 統一塑模語言：Unified Modeling Language(UML) ... 10

2.6 軟體系統發展方法：Rational Unified Process(RUP) ... 12

三、以 RUP 發展軟體元件保護方法... 17

3.1 案例說明–虛擬的軟體公司：智光科技軟體公司 ... 17 3.2 反覆(Iterative)式的發展流程... 18 3.3 RUP 四個階段與發展智光科技元件保護方法程序的對應 ... 18 3.3.1 初始階段(Inception)：企業模型製作 ... 18 3.3.2 初始階段(Inception)：需求導出... 19 3.3.3 詳述階段(Elaboration)：分析與設計... 21 3.3.4 建構階段(Construction)：實作系統 ... 23 3.3.5 轉換階段(Transition)：測試系統... 25 3.4 討論 ... 27

四、軟體元件保護方法探討與系統雛型建置 ... 29

4.1 初始階段：企業模型製作... 29 4.1.1 智光科技的組織架構... 29 4.1.2 智光科技元件開發與測試流程 ... 30 4.2 初始階段：需求導出 ... 31 4.2.1 分析智光科技對於元件保護的需求... 31 4.2.2 定義元件保護系統... 32 4.2.3 以使用者觀點繪製的系統使用個案圖 ... 32 4.3 詳述階段：分析與設計... 33 4.3.1 明確化定義元件保護系統功能需求... 33 4.3.2 探討系統功能的解決方案 ... 34

4.3.3 從系統功能分析的使用個案 ... 35 4.3.4 使用個案的類別圖與循序圖 ... 41 4.3.5 元件保護的佈署架構與元件圖 ... 44 4.4 建構階段：實作 ... 45 4.5 轉換階段：測試 ... 46 4.5.1 設計測試用模擬情境... 47 4.5.2 實作測試用的受保護元件 ... 47 4.5.3 實作測試用的應用程式 ... 48 4.5.4 實際測試與結果... 48 4.6 討論 ... 50

五、結論與未來工作... 52

5.1 結論 ... 52 5.2 未來工作... 52

六、參考文獻... 54

表目錄

表 1：相關文獻摘要及其他軟體保護方式... 8 表 2：使用個案說明 - 為元件加入使用控管機制... 33 表 3：使用個案說明 – 製作元件授權書... 37 表 4：使用個案說明 – 為授權書加入防複製功能 ... 37 表 5：使用個案說明 – 製作受保護元件... 38 表 6：使用個案說明 – 請求「使用控管代理人」進行使用權檢查 ... 39 表 7：使用個案說明 – 「使用控管代理人」控管使用權... 39

圖目錄

圖 1：非法使用需保護功能 5 圖 2：RUP 的兩個維度 15 圖 3：RUP 初始階段-需求導出流程(UML 活動圖) 21 圖 4：RUP 詳述階段-分析設計流程(UML 活動圖) 23 圖 5：RUP 建構階段-實作流程(UML 活動圖) 25 圖 6：RUP 轉換階段-測試流程(UML 活動圖) 27 圖 7：智光科技軟體公司部門組織圖 30 圖 8：智光科技-企業模型製作-開發與測試流程(UML 活動圖) 31 圖 9：智光科技-需求分析-使用個案圖(UML 使用個案圖) 33 圖 10：智光科技-分析設計 - 系統功能使用個案圖 36 圖 11：智光科技-分析設計 - 「使用控管代理人」控管使用權活動圖 40 圖 12：智光科技-分析設計-使用個案類別圖 1 42 圖 13：智光科技-分析設計-使用個案循序圖 1 42 圖 14：智光科技-分析設計-使用個案類別圖 2 43 圖 15：智光科技-分析設計-使用個案循序圖 2 44 圖 16：智光科技-分析設計-元件佈署圖 45 圖 17：受保護元件未加入使用控管程序 46 圖 18：受保護元件已加入使用控管程序 46 圖 19：智光科技-測試-測試用應用程式執行畫面 48 圖 20：智光科技-測試-製作元件授權書 49 圖 21：智光科技-測試-沒有元件授權書 49 圖 22：智光科技-測試-正確的目標電腦上執行 50 圖 23：智光科技-測試-在非目標電腦上執行 50

一、緒論

1.1

研究背景與動機

目前軟體系統的開發趨向元件化的方式，軟體市場不再是僅能以一完整的系統出 售，一組功能明確且能達成一特定目標的元件亦能成為銷售的產品。在組織內的系統也 漸漸解體成一個個小元件，然後再組裝成特定的系統，以使同一元件在不同系統間重用 達到最大效用。 軟體為了保障商業利益或是在組織內限定使用對象，都必須具備使用控管的能力。 但是綜觀目前軟體的保護方式，有的太過簡略易於破解，有的操作上太複雜且使用不 易，或是必須仰賴網路上的伺服器做使用權線上檢查。而且對於傳統單一系統與目前廣 為使用的元件，其保護方式更需要進一步修改以適用於元件環境，例如使用控管的程序 必須標準化以簡化開發、授權證明的存取必須簡易才能讓許多元件在同時間運作良好 (如光碟母片檢查方式，若是在不同系統使用時必須抽換不同的光碟片)。 在過去可能一年才開發一個或二個完整的系統，因此可以在每一個系統中獨立實作 使用控管的程序，甚至將此程序寫死在系統中都沒有關係，畢竟完整的系統並不會經常 升級，而且系統具有單一入口，即使更新系統的某些部分，這些驗證的程式碼亦不需變 更。相較於元件而言，同一期間所開發的元件數量將遠超過傳統的系統，並且具有獨立 的入口，如果每個元件都要重新實作這些驗證的程序，將會提高開發成本。像目前影音 文件以 DRM 方式管理授權，並不需要大幅改變我們製作這些影音文件的方式，而且對 於使用者而言，只需簡單的驗證程序就可以使用，因此本文探討的就是如何讓元件能夠 像這些影音文件輕易地具備使用控管能力，並且在開發與使用時都不需大幅改變原有習 慣，至少希望盡量使必要的改變幅度最小化。

1.2

研究目的與預期貢獻

由於目前的軟體使用控管保護方式係針對傳統完整系統設計，因此本文首先會探討 這些設計方式的優缺點。再者元件已與傳統系統有一些本質上的差異，因此在設計方式 的選擇上必須有一些不同的考量。在比較過以上的方式之後，本文將提出一套保護方

法，並討論其中的解決方案之優缺點，以應用在元件的授權保護上，並期望同樣的方法 用在傳統完整系統的保護上亦能奏效。

1.3

研究適用範圍與限制

本文探討的動機是來自於元件的使用控管保護，希望最後所設計出來的架構能夠應 用在元件的商業市場上，不過為了更能集中本研究的焦點，因此討論解決方案時以公司 內的元件使用管理為主要考量。例如本研究的設計中，選擇以智慧卡儲存私密金鑰。雖 然說智慧卡的使用已漸漸擴展，但仍然是在起步增長的階段，而且未來更會走向一卡多 用的時代，因此要讓本研究的架構普及化，在目前會顯得成本較高。但如果是在單一組 織或公司內，智慧卡的製作與管理都較為容易達成，而且目前來說，在組織內元件使用 控管的需求更高於將元件販售於大眾市場中，因此為了更容易說明與設計，本文選擇以 在公司內使用來做為實作對象。 另外目前各種的軟體保護其實都有破解的方法，有些因為其保護機制的設計本身就 以容易實作為考量，而犧牲了保護的嚴密程度；而大部分設計的非常嚴密的保護，也都 可能因為駭客行為而遭到破壞。此處所指的駭客行為主要是指中斷程式碼的方式，駭客 在程中執行中竄改已載入記憶體中的資料，以將檢查授權的程式碼略過，或回傳已檢查 成功的假訊息。此類的行為在本研究中尚無法解決，不過這類防範工作若由作業系統層 級(例如 Microsoft Windows XP Service Pack 2 的資料執行防止)的記憶體防護的技術完 成，比起從一般軟體程序上防範，其效率與效能上都會更好。因此本文假設略過程式碼 檢查以及竄改記憶體中的資料是非常困難的。

1.4

章節規劃

本文第二章開始先介紹目前對於軟體保護的研究，討論這些方法的優缺點及應用在 元件上是否適用，再介紹兩項會應用在本文架構上的主要技術：公開金鑰加密方法與數 位簽章、智慧卡的應用，最後介紹 UML 與 RUP 做為本研究在設計保護方法時的遵循流 程。第三章以一個虛擬的軟體公司為例，開發適用於此公司的元件保護功能，由於遵行 的是 RUP 的系統發展方法，因此本章將說明 RUP 如何具體地指導開發出元件保護方 法。第四章依第三章所述的步驟，逐步分析元件保護方法的需求、設計系統架構、實作 系統雛型，以完成對元件保護方法的研究。第五章是本文方法貢獻的整理以及未來可以

二、文獻探討

2.1

以元件為保護對象

軟體元件的想法是來自於工業界的硬體設計及組裝方式，就像電腦主機每一部分的 零件1_{一般，為的就是便於開發、除錯、更新等。使用元件的優點是顯而易見的，且在} 工業界已行之有年。而軟體元件的概念雖然簡單，不過不同的研究對於元件有不同的定 義，N. S. Gill2_{在他的一篇研究報告中整理目前廣泛使用的定義後，提出他自己的定義：}

A software component is a coherent package of software implementation that: 1. Carries out a set of related services or functions

2. Offers well-defined and published interfaces.

3. Offers services that are accessible through its interfaces only. 4. Is reusable.

5. Can be independently developed and delivered.

對於第 5 項的定義與本研究所謂的元件最相關，這一項定義清楚地說明元件是一個 獨立發展的軟體單元，而且可以單獨被散佈。目前以元件為基礎的系統開發方式已蔚為 主流，在 Kruchten《The Rational Unified Process, An Introduction》3_{一書中揭示了元件化}

開發方式的重要性及優點： 設計一個有彈性的架構很重要，因為它可以很經濟地提昇再使用性 （ Reuse ）、 清楚 劃 分開 發 團 隊 工作 、 把 容 易 改 變 的 硬體 與 軟 體 相 依 性 （Dependency）獨立出來，改善可維護性（Maintainability）。 對軟體架構（Software Architecture）來說，以元件為基礎（Component － based ） 的 開 發 方 式 是 一 種 很 重 要 的 開 發 方 法 ， 它 讓 各 種 商 業 元 件 1 元件可以再包含其他元件，例如主機板是一個主要的元件，它是由其他更小的元件(如 BIOS、電池)組 成。而主機板這樣的元件必定會提供一些介面以能便利地於其他元件組合成個人電腦，如 AGP 的介面 與顯示卡溝通、IDE 介面與硬碟機及光碟溝通等等。 2

N. S. Gill, P. S. Grover, “Component-based measurement : few useful guidelines”, November 2003, ACM SIGSOFT Software Engineering Notes, Volume 28 Issue 6.

3

Philippe Kruchten, 《The Rational Unified Process, An Introduction》, 2nd Ed., Addison Wesley, 2000, p.10。 本段引文出自該書中文版(趙光正譯)。

（Component）得以再使用（Reuse）或客製化（Customization）。……元件 擴 大再 使 用的 規模 ， 使得 系統 可 以 由 現有 零 件、 協 力廠 商提供 的現 成 （Off-the-Shelf）零件、解決特定領域問題的零件或整合其它零件的零件組 成。 也因此組織中的資訊系統充斥大大小小的元件，而每一個元件都可能在一或多個資 訊系統中運作。 元件的一項重要優點就是能夠重覆使用，但試想以下的情境：組織內的會計系統有 一項重要的功能是觀看某位員工的薪資，而這項功能只有特定的人員才能觀看，所以在 系統啟動的時候，會要求使用的人員登入以驗證身分，以保護這項功能不被未經授權的 人存取。在過去，系統是一個完整的黑盒子時，這個方法是可行的，未經授權的人員無 法避過登入程序而使用觀看薪資的功能，但是現在由於此會計系統是以元件開發而成 的，觀看薪資的功能被發展成一個獨立的元件，雖然系統啟動時仍提供身分登入的功 能，但是未經授權的人員卻可以另行發展一個程式來存取此關鍵元件，因此原先的保護 機制不復存在。如下圖所示。 圖 1：非法使用需保護功能

上圖中的左邊是傳統非元件化的會計系統，提供一合法使用者介面以存取該系統， 因此所有的系統功能都必須透過帳號登入驗證後才能使用；右邊則是元件化後的會計系 統，其系統邊界其實是虛擬的，雖然看起來需要透過此合法使用者介面存取此系統功 能，但是由於每一個元件都有對外公開的介面，因此非法使用者只要另行建立一個不具 身分驗證功能的系統(圖右下，提供非法使用者介面)，再引用該觀看薪資功能元件即可 非法使用該功能。 因此元件可重覆的這項優點，反而成了非法使用者得以輕易使用該功能的缺點。所 以本研究的保護對象，將鎖定在元件上。

2.2

軟體保護相關研究介紹

目前的相關研究焦點都是以一般性的軟體為保護對象，以元件為對象的研究在本文 研究期間尚未發現，不過元件亦是軟體的一種特殊形式，因此這些軟體保護的方法應用 在元件開發上亦能發揮作用，但由於元件的特性既不全等於一般性軟體，在設計方案的 選擇上就有一些不同的考量，這一點會在後文中提出比較。 本研究期間所探討的文獻中，有提出具體保護機制的有以下數篇： 1. 林清展，「軟體使用權控管機制之研究」，靜宜大學，碩士論文，2001。 2. 林祝興，李鎮宇，「網路軟體保護方法之研究：一次安裝方案」，二○○○網際 網路與分散式系統研討會論文集 I，438-441 頁，台南，2000。

3. Patrick C.K. Hung, Kamalakar Karlapalem, “Security and Privacy Aspects of SmartFlow Internet Payment System,” Proceedings of the 32nd Hawaii International Conference on System Sciences, 1999.

4. Shiuh-Pyng Shieh, Chern-Tang Lin, Shianyow Wu, “Optimal Assignment of Mobile Agents for Software Authorization and Protection”, Computer Communication, 22, pp. 46-55, 1999.

5. Tomas Sander, Christian F. Tschudin, “On Software Protection Via Function Hiding”, 2nd International Workshop on Information Hiding, 1998.

在伺服器資料庫中，使用時由受保護的軟體傳送使用權代碼到伺服器上以驗證使用權是 否正確。此方法的優點是除了能控管使用者的身分，尚能控管其使用次數，但軟體執行 時需要依賴網路以及另一台伺服器檢查使用權，當網路或伺服器發生故障時，該軟體將 無法正常使用。 林祝興、李鎮宇(2)的方法則是將軟體放置於伺服器上，當使用者欲下載時以伺服器 會取得用戶端時間產生一次安裝套件(已經過加密的套件)，待使用者執行安裝時再將時 間戳記上傳取得套件解壓縮金鑰，然後得以解壓縮到暫存目錄安裝，安裝後即將暫存目 錄刪除。但使用者如果在套件已解壓縮、安裝完成之間將暫存目錄的檔案先行複製留 存，此保護機制即遭到破解。 Patrick(3)原是討論網路交易服務的安全性流程，但其機制可以應用在軟體的授權控 管上。使用者於購買軟體後，必須向軟體廠商的伺服器取得安裝與使用的 License Key， 使用者必須將此 License Key 放在智慧卡中，License Key 包含此智慧卡的唯一發行碼 (issuer code)、網路 IP 位址、使用期限等資訊，以確保此 License Key 只能在單一卡片及 單一機器中使用。額外的資料則可以控管軟體的使用範圍，例如使用期限。廠商亦可在 智慧卡中放入一個計數器(counter)，用以控管消費者使用軟體或安裝的次數。但此方法 每一個軟體都必須有一個 License Key， 而目前智慧卡的空間有限，但元件數量卻會不 斷增加，當元件數量的 License Key 容量大於智慧卡空間時，就必須再使用第二張智慧 卡，而元件又常常同時執行，因此恐怕會造成需不斷抽換智慧卡的困擾。此方法亦未討 論 License Key 的偽造問題，如果使用者能夠讀出智慧卡的內容，在修改過後再存回智 慧卡，則驗證時使用的是遭竄改的 License Key，當然就無法達到正確驗證的目的。 Shiuh-Pyng Shieh 等(4)將程式切割成二部分，一部分在使用者端執行，一部分在代 理伺服器(proxy server)上執行。每個程式的切割均需手動進行，必須慎選哪些是關鍵的 功能放在代理伺服器上，哪些是一般性的功能可以放在使用者端執行，使用者端的程式 必須知道哪些功能在代理伺服器上，並負責呼叫及接收的過程。 Tomas(5)透過加密的方式保護重要函數的內容，程式中的函數會將該函數的輸出結 果加密，使用者取得密文後，需送回給程式原創者，經原創者解密後再傳回給使用者， 這一段加解密的過程可以是自動化也可以是人工操作，而授權控管的方式是由原創者 (或伺服器)來驗證傳送者的身分。以上兩個方式(4, 5)除了需依賴另一台伺服器之外，程

式的開發是一項重大的負擔。 以上的文獻摘要以及目前商業應用上的軟體保護方式整理於下表 1 中。 表 1：相關文獻摘要及其他軟體保護方式4 防安裝 在安裝時 檢查授權 一旦安裝後(或在解壓後)就可 能被複製。檢查程序寫死在程 式內 序號、一次安裝方案(2)、安裝記 錄磁片 無法控管使用授權，不適合大 量不同程式 檢查 keypro 或母片(每一程式需 有個別的 keypro 或母片) 智慧卡空間有限，不適合放置 大量的 Key 在智慧卡中放置 License Key(3) 防使用 在使用時 檢查授權 網路為必備條件。檢查程序寫 死在程式內 先註冊使用權，使用時線上檢查 授權(1) 防複製 保護放置 程式媒體 無法控管使用授權 光碟或磁片防拷 輸出加密(5) 關鍵函數的輸出先加密，再透過原作者檢查授權後解密傳回，使用上不便 切割程式(4) 分割成兩部分，一部分在使用者端執行，一部分在 proxy server 上執行。每 個程式的切割均需手動進行，不適用在大量不同程式 從以上的討論中，可以整理出目前軟體保護的缺點有以下幾點，這些都是本文所提 出的架構希望解決的問題。 1. 無法達到授權控管(如防安裝(2)、防複製)，無法限制在特定電腦上使用。 2. 必須仰賴網路(1)。 3. 程式有部分或全部需由 server 執行(4)(5)。 4. 授權資訊存放方式不適用大量元件，新增及更新麻煩： (1). 硬體鎖 - keypro、母片。 (2). 智慧卡 - 空間有限，不適合放大量的 license key(3)。 5. 控管的程序寫死在程式中，不適合大量開發。 4 本表格的分類方式取自參考文獻[3]。輸出加密與切割程式的方法亦可分類為防使用。

2.3

智慧卡

智慧卡具有獨立運算及儲存能力的微形電腦，通常以晶片的方式崁在如信用卡一般 大小的卡片上，再透過讀卡機與智慧卡上的微形電腦溝通。 如果不考慮智慧卡提供的運算能力，單純就儲存資料這一點，就比傳統磁卡好。其 一是容量，傳統磁卡的容量僅 140bytes，但智慧卡的容量卻可高達 64Kbytes。其二是智 慧卡不容易被複製，因此只要卡片不遺失，其上的資訊就不會被盜用。 而且新型的智慧卡上可以有保護區域，使用者若未經授權，就沒有任何方式可以將 這個區域的資訊讀出，因此就能保護一些重要但又不必與使用者互動的資訊。智慧卡內 有獨立的運算能力與儲存空間，因此可以在上面開發應用程式。如果製卡者將重要的加 密鑰匙放置於此保護區域，使用者僅能使用卡片提供的解密功能為訊息解密，卻無法將 其中的鑰匙取出，就更能避免金鑰被取出而盜用。5 在本文的架構中，需要一個能夠安全地儲存私密金鑰的媒體，如果選擇以定製的硬 體來做，則此架構就不容易擴張，而且由於使用量少，其成本必然提高，相較於智慧卡 這種已漸趨普及的媒體，就失去競爭優勢。因此本文以智慧卡做為私密金鑰的儲存媒 體，在未來，或許還能應用其強大的功能，使整個授權與驗證的架構更趨安全。

2.4

以非對稱式加密法驗證文件的發行者與限制閱讀對象

在本文提後續提出的架構中，元件授權書是用來驗證使用授權的唯一憑據，必須保 證不被竄改或偽造，因此會使用到二次非對稱加密法來加密授權書，目的有二：一是確 保只有已授權的使用者能夠解開此授權書，就能限制使用對象；二是確保授權書是由伺 服器發出，否則非法使用者只要知道授權書內的格式，就能偽造授權書，授權書的憑證 意義就失去了。因此以下略為介紹非對稱加密法的概念，以方便後文討論。 5 以上參考自梁伶君，「智慧卡簡介與應用趨勢」，成功大學圖書館館刊，第四期，1999/10，取自： http://www.lib.ncku.edu.tw/journal/journal/4/6_1.htm。

非對稱式加密方法是為了改善單以一把鑰匙加密狀況下，鑰匙必須傳送卻又可能在 傳送途中遭竊的問題。非對稱式加密技術需要成對的鑰匙，每對鑰匙中任何人均可取得 的那一把錀匙，稱之為公開金鑰，另一把則是屬於個人擁有且必須妥善保管的，稱之為 私密金鑰。使用公開金鑰加密的訊息，可用相對應的私密金鑰解密，而用私密金鑰加密 的訊息，亦可用私密金鑰解密。例如甲要送訊息給乙，只要取得乙的公開金鑰後加密訊 息，然後將加密後的訊息送給乙，乙再用自己的私密金鑰解密，就可以還原甲的訊息， 如此一來，解密用的錀匙不需要利用公開環境(如電話、郵件、網路等)傳遞，比起使用 對稱式加密法，更能確保訊息的隱密。這部分的作法能確保文件僅能由事先設定好的對 象解開閱讀。 非對稱式加密法另一項應用則是驗證發行者，如果乙收到的訊息，能用甲的公開金 鑰還原時，表示該訊息一定是用甲的私密金鑰加密的，因此對乙來說，可以確保該訊息 是由甲送出的，而且途中不可能經過任何人的更改，否則解密時就無法得正確的訊息。 6_{但此種簡易的驗證方式，卻無法避免有心人士用另一金鑰對來偽造訊息。例如丙自製} 了一金鑰對，並偽稱自己是甲，然後用假金鑰對中的私密金鑰加密訊息並傳給乙，此時 乙收到丙的訊息，並且正確地以公開金鑰解開，會以為丙真的就是甲。所以若要使用此 方法來驗證身分，那麼乙用來解密的公開金鑰，就必須確認是甲的公開金鑰。所以在比 較嚴謹的做法下，必須有公正的第三方來確認每一方的身分。但是在本研究的系統中， 將這部分的做法簡化，上例中甲的公開金鑰就直接置於此驗證使用權的程式碼內並於程 式一同編譯，由於驗證使用權的程式是由中央管理部門開發的，程式中讀取的是自己程 式內的資料，因此在假定中斷程式碼與破壞程式完整性是困難的前提下，可以信任此程 式。 由以上的討論中得知，若要將一份文件限制給特定對象閱讀，並且確認這文件是由 特定發行者所發行的，就必須將這一份文件先以發行者的私密金鑰加密，再以要閱讀此 文件特定對象的公開金鑰加密。

2.5

統一塑模語言：Unified Modeling Language(UML)

6

以上參考自查修傑，連麗真，陳雪美譯，「電子商務概論」，和碩科技，台北，1999。頁 100-107。原書 為：Kalakota, Whinston, “Frontiers of Electronic Commerce”, Addison Wesley.

本研究使用在分析設計上的圖形表示法是採用 Unified Modeling Language(UML)， 主要的原因是它專為物件導向分析設計方法而產生，並且支援整個系統發展流程中所需 要的各種圖示，不像過去的結構化系統發展中所需的程式流程圖(Flow Chart)、資料流程 圖(Data Flow Diagram)、資料庫個體關係圖(Entity Relation Diagram)等等，每一套都有自 己的圖示表示法及隱含的系統發展概念。最重要的一點是，UML 已成為軟體工業的標 準之一。7

UML 由 Rational 公司整合了物件導向分析設計方法的三位大師 Booch、Rumbaugh 與 Jacobson 的研究成果，自 1995 年 10 月的 UML 0.8 提交 Object-Oriented Programming Systems, Languages, and Applications (OOPSLA)，經過不斷地修訂及擴充，到 2003 年 6 月已由 Object Management Group(OMG)通過成為 UML 2.0。8

UML 包含九種模式圖：使用個案圖(Use Case Diagram)、類別圖(Class Diagram)、物 件圖(Object Diagram)、循序圖(Sequence Diagram)、合作圖(Collaboration Diagram)、狀態 圖(State Diagram)、活動圖(Activity Diagram)、元件圖(Component Diagram)、部署圖 (Deployment Diagram)。由於本研究中只用到其中的 6 種模式圖，因此以下引用吳仁和 《物件導向系統分析與設計：結合 MDA 與 UML》一書，簡略介紹這幾種圖形的功能。 1. _{使用個案圖：是引用 Jacobson 方法中的使用個案模式，從使用者之觀點} 描述系統的行為者與系統間之互動行為與關係。從內部觀點來看，使用 個案可描述系統做什麼(What)。從外部觀點來看，它可描述行為者與系 統如何互動(How)。9

2. 類別圖：UML 之類別圖是引用 Booch 與 Rumbaugh 方法中的類別圖，主要 用以表示系統存在之物件型態(或稱類別)及各物件型態間的靜態資料結 構與邏輯關係，也表達類別之屬性、操作與類別間連結之限制等。 3. _{循序圖：UML 之循序圖是結合 Booch 的互動圖與 Rumbaugh 的訊息追踨圖}

而成，主要用以描述系統運作時物件間的互動行為，且著重以時間之先

7

參考自 Bernd Bruegge and Allen H. Dutoit, “Object-Oriented Software Engineering : Using UML, Patterns, and Java”, 2nd ed.(international), Pearson Prentice Hall, 2004。p.29. ”…because it provides a spectrum of notations for representing different aspects of a system and has been accepted as a standard notation in the industry.”

8

參考自吳仁和，《物件導向系統分析與設計：結合 MDA 與 UML》，智勝文化，台北，2005。頁 66-71 9 _{使用個案圖中的每一個使用個案代表一個系統完整的情境，包括其限制條件與該情境的活動流程。}

後順序為主軸，以表達物件間的訊息傳遞與處理程序。一個循序圖會有 一個與之對應的合作圖，但表達的重點與方式不同。 4. _{活動圖：UML 之活動圖可用於表達執行某一作業行為中之活動、轉換與} 條件等。一個活動圖描述一群循序與同步的活動，一個活動可表示一個 工作流程步驟或一個運算的執行動作。 5. 元件圖：UML 之元件圖起源於 Booch 的模組圖，用以說明系統設計過程 各類別與物件的配置，以及途述軟體元件間的組織架構和關係。元件是 開發和執行過程之實際物件的類別，將可分解的實際基本單位模組化， 這些基本單位包括模組(Module)，並擁有特性和明確定義的介面。 6. _{部署圖：UML 之部署圖起源於 Booch 的處理圖，它用來說明系統各軟硬} 體(例如處理器、處理元件)元件的配置、關聯，以及同一處理器內執行 處理的時程安排等。

2.6

軟體系統發展方法：Rational Unified Process(RUP)

本研究探討軟體元件保護方法的需求探討及架構設計，並且將設計出一個可以實際 運作的雛型架構，這個過程與軟體系統發展方法其實很類似，都必須了解領域問題、探 討系統的需求、設計系統架構、完成系統實作等。而系統發展方法則具體提供每個步驟 的指導原則與流程，以及分析設計用的工具(視覺化的標記工具，如 UML)。 RUP 是物件導向的系統發展方法，相較於傳統結構化的方法，RUP 提供了更完整 的開發流程與指導原則，並且能夠從分析、設計輕易地對應到物件導向語言的程式碼 上。而該流程結合了在整個開發過程中都能適用的 UML 標記法，讓整個程序更容易遵 循。雖然物件導向的分析設計方法並不只 RUP 一種，但是 RUP 已融合了多位物件導向 分析設計大師如 Booch、Jacobson、Rumbaugh 等多年的實務經驗與研究成果，因此本文 採用此方法進行論文研究與論述。 以下簡略介紹本文所要使用的方法–RUP，其中四個階段與九項活動(六項工作流程 與三項專案管理工作)的細節，將於下一章實際應用在本研究時做更詳細的介紹。 RUP 亦是由 Rational 公司所主導發展推出的標準，而其中的圖示標記法就是採用 UML。雖然 UML 提供了物件導向開發方式的標準圖示，但是並沒有提供一套完整的開 發流程，RUP 正是補足了這一部分成為完整的軟體系統的開發方法。將這兩項技術(開

發流程與圖示標記法)分開，其實是一項刻意安排的結果，以便於相關的研究能聚焦且 獨立進行。 RUP 的程序設計包括靜態與動態兩個維度，其中靜態維度描述的是九大活動，每一 項活動皆有其活動的目標以及應該完成的產出(文件、模型、程式碼等)，而動態維度描 述的則是四個主要專案階段，這四個階段是循序漸進，反覆執行，並且有明確的階段任 務，而九大活動就是為了達成這些任務所要執行的工作。 這九大活動的內容略述如下10_{，前六項是完成專案必須進行的活動，後三項則是支} 援的管理工作： 1. 企業模型製作(Business Modeling)：這個活動是為了瞭解系統所要部署的目標 組織之運作結構、整個企業的願景與環境，以及企業流程、角色、責任，以便 在後續訂定專案目標時能符合企業願景且創造出更大的利潤。這個活動的產出 是企業模型，以 UML 的使用個案圖、物件圖與活動圖來表示。 2. 需求導出(Requirements)：此活動是建立專案相關人員對於本專案該做什麼 (What)與為何做(Why)的認同，並且描繪出該系統的界限，了解系統所應該達 成的目標。最後的產出是需求文件，以 UML 的使用個案圖來表示。

3. 分析及設計(Analysis and Design)：此活動是將需求轉換成實作的系統設計，針 對每一個需求的使用個案尋找可行的解決方案，最後的產出幾乎包含所有的 UML 圖形，但並非要求每一種圖形均完成，而是以能清楚表達設計為準，只 要後續實作時能依圖就能完全了解設計即可。 4. 實作(Implementation)：此活動要實際將設計的結果轉成可運作的程式碼。最後 的產出即是可執行程式。 5. 測試(Test)：此活動將實作出來的每個單元整合執行，確認是否可以運作無誤， 並且驗證是否已達成系統規格的要求。 6. 配置(Deployment)：此活動是將完成的系統完整地配置在客戶端的環境中，包 括包裝軟體、安裝測試、訓練使用者、轉換資料庫等。這部分的工作依企業環 境等會有非常大的差異。

7. 組態管理與變更管理(Configuration and Change Management)：此活動的目的在

追踨與維護專案資產在演進過程之完整性。而每次反覆過程中的變更也必須詳 細的記錄。 8. 專案管理(Project Management)：此活動是提供管理軟體專案的架構、實務準 則，規劃專案生命週期及進展過程中的監督等。 9. 環境(Environment)：此活動的目的是以一些流程工具支援軟體開發，包括選擇 與取得工具等等。 而 RUP 的四個階段也都有其明確的目標、里程碑，而每個階段所要進行的活動即 是上述的九項活動中的某幾項甚或是全部。以下引用吳仁和《物件導向系統分析與設 計：結合 MDA 與 UML》11_{的整理說明這四個階段：} 1. 初始階段(Inception Phase)：主要建立可理解、完整的系統需求與範圍，建 立接受準則與評估整體風險(包括成本、時程與技術等)，詳細構想出建構系統 所需的企業個案，取得所有參與專案人員對推展該專案的認同。 2. _{詳述階段(Elaboration Phase)：處理主要的技術工作(例如設計、實施、測試、} 系統結構等)，並以實際可執行的程式編輯來探討主要的技術風險(例如資源主 張、績效與資料安全等風險)。 3. 建構階段(Construction Phase)：建構一個初步可運作的系統版本，繼續演化 幾個內部版本(常稱為α版)以確保系統是可用的及滿足使用者的需求。最後完 成一個具有完整功能的系統版本(常稱為β版)，這包括安裝與支援文件及訓練 教材等。 4. 轉移階段(Transition Phase)：依使用者回饋精調系統、組態、安裝與可用性 等議題，並將系統產品移交客戶使用，包括備份、培訓、支援、維護等。 RUP 結合了螺旋式的概念，以反覆與漸增的軟體發展概念來進行整個程序，因此「不 需假設使用者的需求一開始就要清楚與完整地表達」12_{。RUP 包含動態與靜態兩個維度，} 以說明整個程序的階段與工作流程。如下圖所示。橫軸是四個順序性階段(由左而右)， 但這些階段是可以不斷反覆執行的，每次的反覆都是從初始階段開始，而每個階段的執 11 引自吳仁和，《物件導向系統分析與設計：結合 MDA 與 UML》，頁 47-48。 12_{引自吳仁和，《物件導向系統分析與設計：結合 MDA 與 UML》，頁 45-47。反覆發展指的是重覆用相同} 一系列的操作或步驟以進行軟體開發；漸增發展指的是每一次都在軟體產品上增加新功能、模組、子系 統等。

行期間並不見得會一樣。縱軸則是六大工作流程與三種主要的專案管理工作。圖形的峰 高則代表每項工作流程或管理工作在該階段的比重。

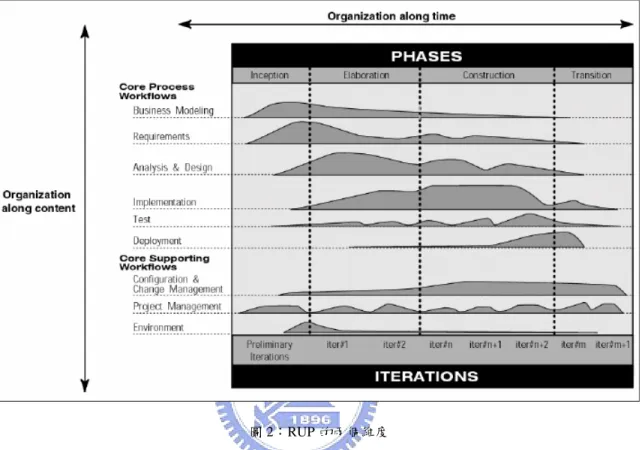

圖 2：RUP 的兩個維度

資料來源：Kruchten, “The Unified Process, An Introduction”, p23

從上圖中階段與工作流程的對應可以發現，雖然四個階段所包含的工作項目會有許 多項，但每個階段皆有其工作重點：初始階段–企業模型製作與需求分析、詳述階段– 系統架構分析與解決方案設計、建構階段–系統實作、轉換階段–測試與配置。由於階 段是依時序進行，因此本文亦將以這四個階段與工作重點的對應作為論述順序。

RUP 的程序雖然非常的完整，但並非要求任一系統或專案都必須完全按照其標準進 行。如 Kruchten 所述「A process should not be followed blindly, generating useless work and producing artifacts that are of little added value.」13。RUP 提供的是一個架構與指導原則， 實際使用時必須依照所要進行的專案大小、組織文化等進行調整。由於本研究僅是遵循 其開發方法進行軟體保護方法的研究，並非要開發一項可散佈給客戶端的系統，因此在

六項工作流程中的配置(Deployment)並不會用到，而三項管理工作也非本研究的焦點， 因此本文並不將這些工作的細節納入討論。

三、以 RUP 發展軟體元件保護方法

–

以智光科技軟體公司為例

本文雖試圖發展一個共通的方法與架構以保護軟體元件不被惡意散佈，但保護方法 的設計會視應用在不同的環境(如軟體公司、研究組織等等)以及組織對於元件既有的管 理方法不同，而有實作時的差異。因此為了使本研究更容易聚焦以凸顯本保護方法的共 通設計，本文選擇以一個虛擬的軟體公司(為求後文述敘方便，為此公司命名為「智光 科技軟體公司」)為例來說明本方法的架構以及方法的設計理由。有關這個虛擬公司對 於發展軟體元件的保護方法的需求，將在 3.1 小節中介紹。 而為智光科技發展這個保護方法的程序，正如 2.6 小節所述與發展一個軟體系統是 相類似的，Rational Unified Process(RUP)有一套具體的程序指導如何從無到有發展一個 資訊系統，因此本章將介紹為智光科技發展軟體保護方法時，在不同階段的工作目標、 流程以及工作產出為何；下一章則實際依這些工作流程的項目完成每個工作產出，而對 於元件保護的需求探討、方案設計、設計理由以及驗證設計的方法都會包含在這些產出 之中。

3.1

案例說明–虛擬的軟體公司：智光科技軟體公司

智光科技軟體公司，專門製作高價值的元件，如高效率的加解密元件、壓縮與解壓 縮元件等，並且銷售給企業或個人使用，公司內有一研發部門與測試部門，研發部門利 用他們專業的知識，研究並設計這些高價值的元件的演算法，並且將這些演算法實作成 元件，然後交給測試部門進行測試評估；在未完成測試之前，為避免這些元件外流出去， 所以要保護這些元件，因此希望在這些元件加上使用控管機制，使元件只能在測試部門 的電腦上使用，避免這些元件被竊取，或者是由測試人員蓄意帶出公司散佈。未來元件 上市的時候，公司可運用同樣的機制，讓購買元件的企業或消費者，只能在特定的電腦 上使用，避免消費者將元件散佈到市面上，損傷公司的利益。 因此智光科技期望能開發出一套支援元件保護功能的方法，以達成上述的目的。

3.2

反覆(Iterative)式的發展流程

RUP 的四個發展階段看起來是循序漸進，但並非到了第四階段結束就完成整個專 案，而是可能會再回到第一階段修正專案範圍與工作，反覆進行到完成並確認專案目標 後停止。本研究進行的方法一樣是採反覆式的流程，首先探討軟體元件保護的目標與相 關研究，直到設計出雛型架構，再驗證是否達成本研究的目標，然後繼續進行下一次的 反覆，做出更明確的設計。第一次的反覆過程中，研究目標是模糊的，直到幾次尋找設 計解決方案、嘗試實作測試後，再從第二次反覆的初始階段開始，漸漸釐清本研究確切 的目標與解決方案，並且設計每個類別的細節(例如屬性、方法、參數等)。但為使本文 的閱讀更為流暢，以下直接以這四個階段的順序做為書寫順序，需要注意的是，每個階 段的成果實際上可能是經過幾次的反覆過程後的最終成果。

3.3

RUP 四個階段與發展智光科技元件保護方法程序的對應

RUP 的四個階段分別是初始階段(Inception)、詳述階段(Elaboration)、建構階段 (Construction)、轉換階段(Transition)。在這四個階段中，原本是需要進行多項活動的， 但是由 2.6 小節圖 2 的說明中可知每個活動最大的工作量其實可以鎖定在某一個階段 中，因此以下說明本研究在這四個階段中所應該完成的目標、在該階段所應該進行的活 動、以及每項活動所該完成的產出，其中僅第一階段包含兩項主要的工作，其他階段的 主要工作都只有一項。在 Kruchten 一書中，每個活動都包含了必須進行的工作項目說 明，並且以 UML 的活動圖繪出該流程的進行步驟。而智光科技為發展元件保護方法， 可視為公司的一項專案，因此下文將以本專案指稱發展元件保護方法這件事。本章除了 介紹 RUP 的具體程序之外，尚會說明每個活動都會在本專案中該進行的對應工作，並 且繪出工作項目的活動圖，下一章實作的內容即是根據本節每個階段每項活動完成後的 產出。 3.3.1 初始階段(Inception)：企業模型製作 目標：本階段的意義在於目的企業的結構、資源與未來願景等，做為後續規劃的指 導方針。 活動：此階段的主要活動是完成企業模型製作。企業模型製作在於了解公司的組織

結構與營運方式，對於製作的詳細程度則視專案的目標與預算、時間等而有非常大的不 同。在本專案中僅著眼於跟元件保護直接相關的企業模型。 企業模型製作流程：本工作流程包含以下幾個重要項目14_{。當專案的目標僅是為企} 業完成一個特定功能的系統時，這個活動要做的事情是很少的。15 1. 定位企業的狀態：這項工作在於了解企業的願景。在本專案中，智光科技 對於系統的需求已是非常明確，因此不需在這工作上花太多時間。 2. 製作領域模型：這項工作在於完成某個特定領域的模型。以本專案而言， 就是了解智光科技在元件保護上的問題，為專案聚焦。因此製作的模型均 是與元件保護相關的。在 3.1 節的情境說明中，只有元件開發與測試流程 是與本專案直接相關，因此會了解目前流程與已存在的問題。 產出： 1. 智光科技的組織架構。 2. 智光科技元件開發與測試流程。 3.3.2 初始階段(Inception)：需求導出 目標：本階段的意義在於定義整個專案的目的，劃定專案範圍，規劃專案時程等， 以描述智光科技對於元件保護的需求。 活動：此階段的主要活動是完成需求導出。需求導出則是實際依公司狀況，衡量預 算與資源，導出希望在這次專案所達成的目標。 需求導出流程：本工作流程包含以下幾個重要項目16_{，其活動圖如圖 3 所示。} 1. 分析領域問題：這項工作是將要解決的問題文件化，並且定義出系統的邊 界。在本專案中即是了解元件保護的對於智光科技的意義以及所扮演的角 色。 14

參考自 Philippe Kruchten, 《The Rational Unified Process, An Introduction》, p.146-148。 15

如果專案進行的目標，並不只是完成一個特定目的的系統，而是希望整體地了解企業體質與未來發展， 那麼這個活動的工作就顯得格外重要，並且有許多工作項目要逐一完成。

2. 了解業主的需求：這項工作是要了解使用者對系統的需求，以及業主希望 該系統能為企業帶來什麼樣的效益。在本專案中即是了解智光科技對於元 件保護有何需求與期待。 3. 定義系統：這項工作是從上述的需求中，整理出系統該具備的特徵以及限 制。在本專案中即是定義元件保護系統該具備哪些特性以符合智光科技的 需求。 4. 管理系統視界：這項工作是收集需求的相關資訊，以客戶的期待規劃專案 期間、預算等。在本專案中即是了解智光科技的資源與規劃本專案的細節。 5. 重新修訂系統定義：在管理系統視界的時候，有可能發現系統的其他特 徵，因此可能會回到流程 3 修訂系統定義以及將限制更明確地記錄下來。 這項流程就是一個小單元的反覆過程，最終的產出將整合於步驟 3 之中。 6. 管理改變的需求：當系統發展過程中，業主可能會隨時有新的需求希望這 個專案能達成，因此必須將這些改變納入管理，審視是否會違背原先的目 標，以及該如何進行以達成這些改變。 產出： 1. 智光科技對於元件保護的需求分析文件。 2. 元件保護系統的定義(能做什麼及達成什麼目標)。 3. 以使用者觀點繪製的系統使用個案圖。

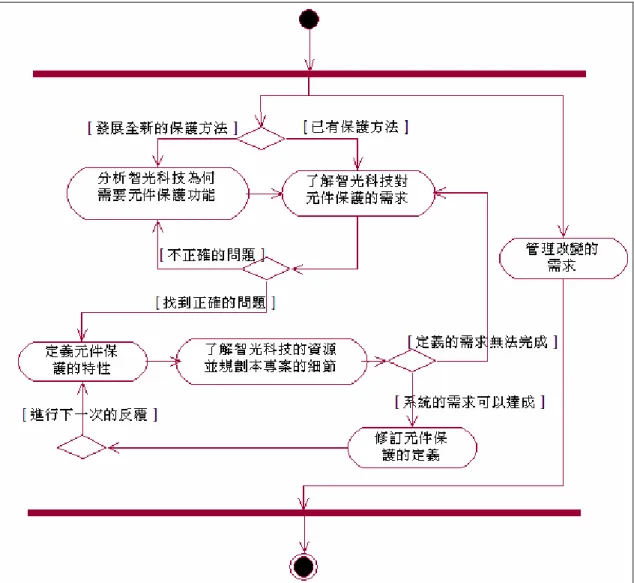

圖 3：RUP 初始階段-需求導出流程(UML 活動圖)

參考自 Kruchten, 《The Rational Unified Process, An Introduction》, p.164

3.3.3 詳述階段(Elaboration)：分析與設計 目標：本階段的意義在於為初始階段的需求與目標做更進一步的描述，使開發人員 能夠完全的了解系統的需求及功能，讓下一階段建構系統時有明確的遵循規格。 活動：此階段的主要活動是分析與設計。對本專案而言，就是要找出適用於智光科 技的軟體元件保護解決方案，然後評估這些解決方案是否能達成系統目標，並轉換成實 作時可參考的模型圖。

流程：分析與設計的工作流程包含以下幾個重要項目17_{，其活動圖如圖 4 所示。} 1. 定義一個可用的架構：這項工作在剛開始的反覆時，會先找出可用的架 構，後續的工作就可以依據這個架構進行分析以及選擇解決方案。對本專 案而言，即是繪出適用於智光科技元件保護系統的架構以滿足初始階段– 需求導出中的使用個案。 2. 重新修訂架構：架構在進行分析時是可能會不斷演變的，但每一次的演變 均必須確認與系統目標一致。 3. 分析系統行為：這項工作是依據以上的架構，分析出系統內部應該如何運 作。對本專案而言，即是以更詳細的使用個案，描述元件保護系統該具備 哪些功能，以及這些功能的關係。 4. 設計元件：由於 RUP 的設計觀念是以元件為出發的，因此系統的功能是 以元件來達成。對本專案而言，即是針對每個使用個案設計出能滿足這些 系統行為的元件。 5. 設計即時反應的元件：系統有一些是需要即時反應的功能，這些部分的元 件設計可能有多執行緒的設計，因此略不同於流程 4 的一般性元件。由於 本研究的重心在探討整個元件保護的需求與架構，因此暫不考慮這個部 分。 6. 設計資料庫：這項工作對於有大量資料需儲存的系統才需要執行，這部分 的工作在於找出哪些類別是需要永續儲存的，然後依據採用的資料庫類型 定義相對應的結構。在本研究中，將重點放在驗證的過程，而且資料庫的 結構會因組織結構而有相當大的差異，因此本文不實作這部分的設計。 產出： 1. 更明確的系統功能需求與解決方案。 2. 從系統行為分析的使用個案圖、活動圖。 3. 使用個案所轉換的類別圖與循序圖。 4. 元件保護的佈署架構與元件圖。

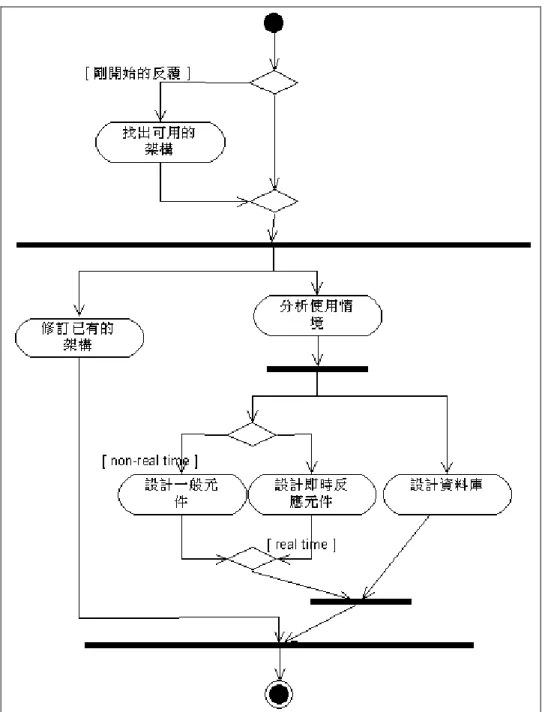

圖 4：RUP 詳述階段-分析設計流程(UML 活動圖)

參考自 Kruchten, 《The Rational Unified Process, An Introduction》, p.178

3.3.4 建構階段(Construction)：實作系統

目標：本階段的意義在於將詳述階段的模型實際對應成程式碼，並且將每個子系統 都整合成完整的系統。在這個階段中也會進行系統的測試，但重點是開發人員的內部測

試，確認是否已完成系統規格上的需求。 活動：此階段的主要活動就是實作。對本研究而言就是要將整個系統雛型實作完 成，並且做完單元與整合測試。本文的重點在於元件執行時期的控管，因此與這程序相 關的使用個案均會實作出來，而其他支援性的管理工作(如組織階層與機器的管理)與本 研究重點較無關，而且這些功能在實作上較無困難，由於時間限制，故只有選擇性的實 作，但仍然以元件執行時期能正常運作為首要目標。 流程：實作的工作流程包含以下幾個重要項目18_{，其活動圖如圖 5 所示。} 1. 確認實作模型已完成：實作模型其實是詳述階段時就該完成的工作，這裡 只是再確認這些實作模型都很完整，而且模型的語意都很清晰。 2. 計劃功能整合：由於系統功能是由許多元件組合而成的，所以在這工作項 目中，必須安排好元件要如何整合，使得子系統可以正常運作，這也會影 響元件的實作順序。不過在本專案中，關鍵的元件與功能並不多，佈署也 不複雜，因此可以容易地進行整合。 3. 實作元件：當上述的計劃完成時，就會依照計劃順序實作元件。實作元件 時尚須完成單元測試，確定該元件可以正常運作無誤。 4. 整合子系統：當一個子系統所用到的元件均實作完成並經過單元測試後就 可以進行子系統的整合測試。 5. 整合系統運作：當子系統都經過測試後，就會整合成完整的系統。以上流 程 3-5 並非依序做完一次就好，而是一個反覆的過程，直到每一個元件、 子系統均完成，且通過完整的整合後才會結束。 產出： 1. 元件可執行檔。 2. 元件執行時相關的設定檔案。 3. 元件保護方法的支援網站。19 18

參考自 Philippe Kruchten, 《The Rational Unified Process, An Introduction》, p.189-192 19 _{本架構會有一個中央伺服器來接受元件申請並產生元件授權書。詳細設計請見本文第四章。}

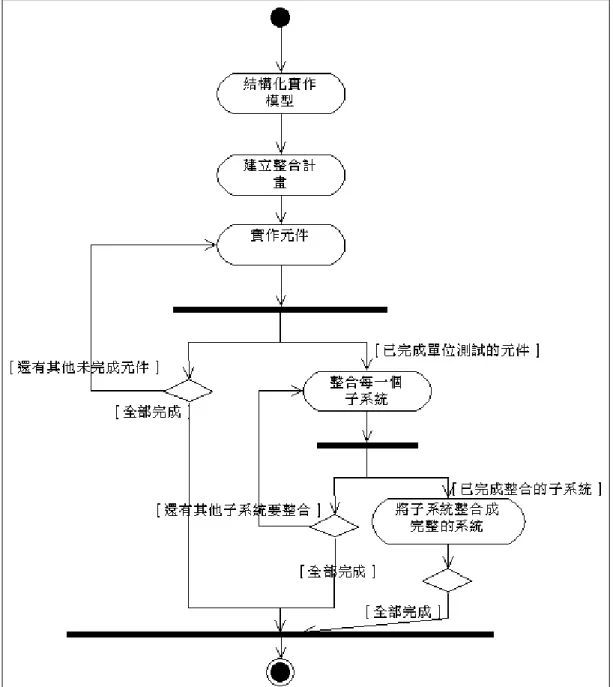

圖 5：RUP 建構階段-實作流程(UML 活動圖)

參考自 Kruchten, 《The Rational Unified Process, An Introduction》, p.190

3.3.5 轉換階段(Transition)：測試系統

目標：本階段的意義在於將實作完成的系統佈署到客戶端，並完成最終的使用者測 試與教育訓練。

過，但實作時測試的重點是確認系統規格均已實作無誤。而此階段的重點則是由使用者 由外部測試是否達成原先的預期。本專案在此階段會以模擬使用情境來進行整個流程的 測試。 流程：分析與設計的工作流程包含以下幾個重要項目20_{，其活動圖如圖 6 所示。} 1. 規劃測試工作：這項流程是擬定有哪些項目要測試，以及測試流程。 2. 設計測試方式：這項流程則是依要測試的項目設計測試的方式。在本專案 中，會設計元件在正常與不正常使用的模擬情境來進行測試，以確認元件 是否受到預期的保護。 3. 實作測試程式碼：有些測試工作必須進行多次，所以可能會撰寫程式碼來 簡化測試工作。在本專案中，將會實作一個簡單的應用程式來引用受保護 元件。 4. 整合測試：這個項目是確定每個子系統整合的部分都有正確的連結。 5. 系統完整測試：確定整個系統功能如原先的設計，並且滿足使用者的需 求。本專案在此流程時會執行設計好的測試應用程式，確認在所設計的不 同模擬情境中是否能正確運作。 6. 評估測試：測試工作完成後，必須評估測試的結果是否如預期般，若沒有， 則必須將問題記錄供下一次反覆時改善。 產出： 1. 測試用模擬情境。 2. 測試用需受保護的元件。 3. 測試用應用程式。 4. 測試結果。

圖 6：RUP 轉換階段-測試流程(UML 活動圖)

參考自 Kruchten, 《The Rational Unified Process, An Introduction》, p.190

3.4

討論

RUP 的程序可以具體地指導如何完成一個系統的開發，並明確指出系統開發該有的 產出。但是一般的系統開發在選擇設計方案時，通常只會將最後選擇的方案畫成設計模 型圖或是說明文件，並不見得會包含為何選擇此方案的理由。而且發展系統的產出有不 同的性質，如文字文件、模型圖、程式檔等等，這些文件可能會分類集結成不同的類別 而交付客戶。但在本文中，為了能清楚表達解決問題的過程，因此將這些系統發展的產 出以發展階段重新組織，並且將一些方案的討論列入產出的說明之中(如使用個案說明

四、軟體元件保護方法探討與系統雛型建置

–以智光科技軟體公司為例

本章將依循第三章所說明的步驟，探討在智光科技公司的環境中，對於元件保護有 何需求，然後尋求解決方案並且實作出系統雛型，以驗證是否達到元件保護的目的。依 本文 3.3 節的四個階段與對應的工作流程順序進行會得到特定的產出，這些產出即是本 研究的研究成果。

4.1

初始階段：企業模型製作

本專案的目的在於為智光科技開發元件保護系統，而非重新規劃公司整體營運，因 此只需要了解公司與元件保護相關的資訊即可。由 3.1 節所說明的情境可知，本系統會 牽涉到公司的不同部門與元件開發測試流程，因此會以一公司的組織圖來表示這些部門 的關係，以及用 UML 活動圖表示公司在元件開發與測試的流程。 本節依據 3.3.1 小節的流程，產生公司組織圖、研發部開發元件與測試部測試元件 的活動圖。以下摘要其結果及說明。 4.1.1 智光科技的組織架構 智光科技是一個小型的軟體公司，因此部門設立較為簡單，在總經理室之下，有會 計部、研發部、測試部、業務部、員工福利委員會。本專案直接相關的部門則是只有研 發部與測試部。其組織圖如下所示：

圖 7：智光科技軟體公司部門組織圖 4.1.2 智光科技元件開發與測試流程 公司會依據目前市場上的需求以及公司內人員的專長，設立不同的專案開發新元件 或是為已有的元件改版。當研發部完成一個全新的元件或是新版的元件時，就會遞送給 測試部要求評估該元件的功能與效能，測試部再將這些測試結果回報給研發部參考。該 公司的策略是即時要開發新版元件，亦當成開發全新元件一般，甚至會交給不同的小組 負責，以激勵出新的設計方法。整個元件開發的流程如下圖所示：

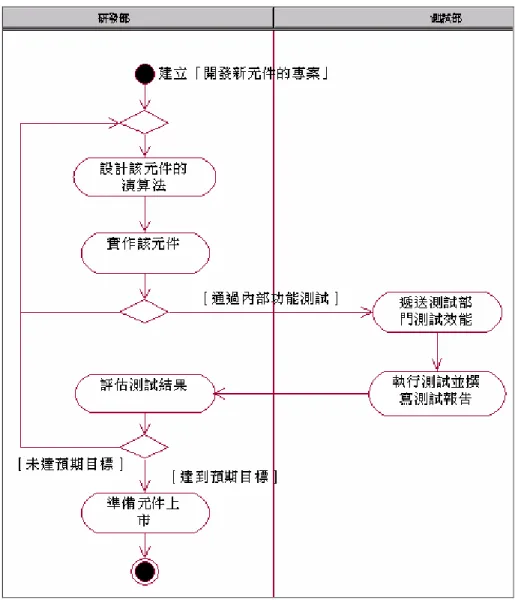

圖 8：智光科技-企業模型製作-開發與測試流程(UML 活動圖)

4.2

初始階段：需求導出

本節依據 3.3.2 小節的流程，產生需求說明、元件保護系統的定義、使用個案圖。 以下摘要其結果及說明。 4.2.1 分析智光科技對於元件保護的需求 由 3.1 節所說明的情境中，智光科技對於本專案的目標非常明確，就是當元件在測 試階段時，僅能在測試部的電腦上執行；如果元件被複製到其他非測試部的電腦上，則 會停止其運作。而這樣的機制在未來上市的時候，能夠輕易修改即應用在消費者上。

公司研發人員的專長與工作應該集中在能為公司創造利潤的元件功能上，如果研發 人員為了在元件加入使用控管機制，而必須大幅度的改變開發方法或是增加額外的開發 設定工作，會減損原先的生產力。故希望該系統設計能盡量減少開發人員的額外工作。 而智光科技所銷售的元件未來必定是給其他應用程式(其他公司購買此元件，應用 在該公司的資訊系統上)使用，但是卻不能大幅度的改變其他公司開發應用程式的習 慣，因此雖然元件會限定在特定的電腦上使用，但是要有自行驗證是否在已授權的機器 上執行的能力，這樣使用該元件的應用程式就不需有大幅度的更動。 4.2.2 定義元件保護系統 由上一節的需求說明中，我們可以整理出這個系統應該具備的兩個主要特性： 1. 元件開發人員能「輕易地」為元件加上使用控管機制，限定只能在特定的電腦 上使用。 2. 元件具備自我檢查機制，引用的應用程式只要有合法授權，就不需了解元件檢 查的機制。 4.2.3 以使用者觀點繪製的系統使用個案圖 從上一節的定義，我們可以將智光科技對於這個系統的需求繪製 UML 的使用個案 圖。而在初始階段時使用個案圖的意義在於表達使用者對於系統的預期，忽略系統的實 作設計，這就是所謂的使用者觀點。上一節定義中的第一項「為元件加入使用控管機制」 為功能性需求，所以會以一個使用個案21_{來表示；第二項是屬於這一個使用個案的條件，} 因此在同一個使用個案中描述。繪出的使用個案圖22_如下： 21

在 UML 的使用個案圖中，人形符號代表「參與者」(Actor)，楕圓形符號代表「使用個案」(Use Case)， 帶有箭號的線是任兩個參與者與使用個案的關係。詳細的介紹請參見其他 UML 的書籍。

22

使用個案可以在系統開發的不同階段中使用，在一開始使用個案是很簡單的，到愈後來的階段，其設 計細節愈明確之後，可能會變得愈來愈複雜，有的使用個案亦會分解成多個。在這個階段的使用個案圖 僅用於表示系統主要的需求，可以說是「概念模型」。

圖 9：智光科技-需求分析-使用個案圖(UML 使用個案圖) 由於該使用個案有一項限制條件需要加以說明23_{，因此列表如下：} 表 2：使用個案說明 - 為元件加入使用控管機制 名稱： 為元件加入使用控管機制 啟動者： 元件開發人員 限制條件： 當為元件加入這個機制時，必須將程序簡化，並提供工具自動化。 流程說明： 1. _{開發人員將元件開發完成。} 2. 開發人員依照系統提供的流程與工具，為元件加入控管機制。

4.3

詳述階段：分析與設計

本節依據 3.3.3 小節的流程，產生更明確的元件保護系統需求分析、使用個案、元 件佈署架構與元件圖。其中使用個案會包括其說明、活動圖、類別圖、循序圖，這些設 計的結果必需提供足夠的資訊讓建構階段的實作可以依循。以下摘要其結果及說明。 4.3.1 明確化定義元件保護系統功能需求 本小節從系統功能面探討此系統應該具備哪些功能，而這些功能都必須符合需求導 出階段的系統定義。這部分的功能定義是反覆進行現有方法探討、尋找解決方案、設計 解決方案、評估解決方案後產生的。 為了達成本系統的目的，本文首先收集了現有的軟體保護方法，探討這些方法是否 適合應用在元件上及其優缺點。由於現有方法的介紹與比較在 2.2 節中已說明，在此不 23 使用個案的說明在於表達一個使用的情境與流程，如果使用個案非常容易理解的時候，並不見得需要 加上說明表格。當使用個案的流程較為複雜時，會視需要搭配活動圖來表示。

贅述。在 2.2 節的最後，已經整理出現有方法的缺點，因此在本系統的設計時，必須能 夠解決這些缺點，所以改善這些缺點的方法就變成了本系統不可或許的功能，再加上之 前的需求分析，將這些功能需求整理於後： 1. 元件被呼叫時，會啟動自身的使用控管機制。(2.2 節缺點整理第 1 項) 2. 元件僅能在已限定的電腦上執行。(4.2.2 節的定義第 1 項) 3. 元件的控管程序需獨立於元件外，以適合大量的元件，且能「輕易」與元件結 合。(2.2 節缺點整理第 5 項、4.2.2 節的定義) 4. 元件的使用控管資訊需容易製作，但卻不容易被複製。(2.2 節缺點整理第 4 項) 5. 如果執行元件的電腦擁有正確的授權，應用程式的執行不須介入此元件的檢查 機制，以期與使用未加入使用控管的元件一樣。(4.2.2 節的定義) 6. 元件的使用控管機制可以在單機上完成，不需仰賴網路。(2.2 節缺點整理第 2 項、第 3 項) 4.3.2 探討系統功能的解決方案 接下來必須探討如何滿足上一節所定義的功能需求，以下將逐一說明這些需求的解 決方案。 1. 在元件啟動時檢查使用權：由於每個元件都有其進入點，因此元件的開發人員 必須在這個進入點加入檢查使用權的程式碼，如此一來不管元件被竊取或是惡 意散佈，這個檢查程序都會跟著元件，也保證元件使用時都會檢查使用權。24 2. 使用元件授權書記錄使用權允許清單：由於元件被限定只能在特定的電腦上執 行，但是當元件上市的時候，元件所限定的電腦就不再只是公司內的測試部， 因此為了提供彈性，必須設計能夠輕易變更限定對象的機制。所以必須將限定 對象的資訊獨立於元件之外，配合第 6 項的需求，檢查工作必須在單機上完成， 所以將限定對象的資訊製作成「元件授權書」隨著元件一起散佈到已限定的電 腦上即可。由於元件依存於元件授權書，因此非法使用者若是只竊取元件到自 己的電腦上，缺乏元件授權書並無法執行元件；即使將授權書一併複製到自己 24 如果是利用光碟防複製技術或是一次安裝方案，一但該元件安裝於擁有使用權限的 A 電腦後，就可以 輕易地複製到 B 電腦上使用。詳細討論請見第 6 頁：林祝興，李鎮宇，「網路軟體保護方法之研究：一 次安裝方案」。

的電腦上，但授權書上記錄的電腦資訊與正在執行中的電腦資訊不符合仍然無 法執行該元件。 3. 實作使用控管代理人：第 2 項的需求就是要將元件的檢查程式獨立於元件之 外，這樣一來，不同的元件不需個別撰寫檢查的程式碼，元件開發人員在元件 啟動的程式碼也只要將檢查工作委派給「使用控管代理人」即可，而且委派的 程序是標準化的，如此開發人員可以很容易就將這機制加入元件。(詳細的差 異可見下文的實作程式碼) 4. 將元件授權書製作成檔案：由於元件控管資訊記錄在元件授權書內，如果擁有 正確的元件授權書就能使用該元件。而元件授權書如果實作成硬 keypro 或是光 碟母片，都較為容易製作，的確可以不容易被複製，但是其製作成本高且使用 時需要抽換而造成不便；相對於檔案，可以很容易的由軟體產生，對於大量的 不同元件並不會有製作上的困難，而且檔案放置於目標電腦的硬碟上，不容易 有空間不足的問題(如智慧卡就會有空間限制)。但問題就是要避免授權書一併 被帶到目標電腦上，因此後續針對元件授權書有加強的設計，使得授權書雖然 可能被非法使用者複製，但是卻無法使用。 5. 元件在透過使用控管代理人檢查之後，如果使用權檢查無誤，則會繼續執行應 用程式所要求的功能，不會產生任何訊息，因此應用程式並不知道該元件已經 執行過檢查程序；但如果說目標電腦未擁有使用權，則元件會停止執行功能而 產生錯誤訊息，而捕捉錯誤訊息本來就是應用程式的工作，因此並不會影響應 用程式的開發與使用方式。25 6. 第 6 項的需求由於元件授權書已與元件一起散佈到目標電腦上，因此檢查時不 需透過網路。 以上的功能分析是為了達成在 4.3.1 小節裡的系統需求，並提出可行的解決方案。 由於分析設計是不斷反覆的進行，當更深入探討某一項功能時會再修正、改變設計方 式，或是為加強某項設計而增加其他的功能。這些細節的分析與設計，將在下一節的使 用個案中逐項討論並說明於使用個案的「其他說明」一項。 4.3.3 從系統功能分析的使用個案 25 應用程式在引用元件的時候，本來就可能產生其他類型的錯誤，例如系統權限錯誤、找不到元件等， 所以當應用程式引用元件的功能時，必須自行捕捉處理可能發生的錯誤。

由以上的功能需求與解決方案說明，可以得知主要的系統功能為：製作元件授權 書、為授權書加入防複製功能、製作受保護元件、請求「使用控管代理人」進行使用權 檢查、「使用控管代理人」控管使用權。這些功能之間有依存關係，在使用個案圖中以 視覺化圖形表示會更為清楚(圖 10)。與這些使用個案相關的「參與者」除了上述的「元 件開發人員」這樣的自然人之外，「受保護的元件」會啟動其中的使用個案、「應用程式」 引用「受保護元件」，都算是使用個案的參與者，其中「應用程式」不在本系統的邊界26 內。 圖 10：智光科技-分析設計 - 系統功能使用個案圖 系統的使用個案說明於後以表格列示(表 3 到表 7)。 26_{由於系統可能會與外部系統溝通，因此在使用個案圖中用系統邊界來凸顯系統範圍。}

表 3：使用個案說明 – 製作元件授權書 名稱： 製作元件授權書 啟動者： 元件開發人員 限制條件： 必須選定與何元件共同使用、以及欲使用該元件的電腦識別資訊 其他說明： 1. 以元件名稱、類型、版本、檔案名形成每一個元件的唯一識別碼， 再將此識別碼存於授權書中。如此一來便不能以 B 元件的授權書 偽裝成 A 元件的授權書來通過驗證程序。 2. 在前述的需求中，元件授權書會有允許清單，但是檢查使用權之 時只要確定該電腦是否在清單內，而製作授權書時若已指明該授 權書將於何電腦上使用，則授權書只要記錄該電腦的資訊即可。27 因此即使同一元件其元件授權書亦不同。 3. 由於智光科技是專門設計元件銷售給客戶，因此公司內會有許多 的元件，這些元件通常會集中管理，為配合公司系統的資源與知 識管理發展，因此將這個使用個案的功能以網站的形式實作，但 網站其他的支援性功能則不在本研究討論範圍，因此忽略之。 流程說明： 1. _{開發人員選擇要製作授權書的元件。} 2. 開發人員指定要將該元件散佈到哪個特定電腦上。 3. 網站伺服器讀取開發人員所指定的元件資訊與電腦資訊。 4. 網站伺服器檢驗所指定的元件是否可在指定的電腦上執行。若無 則拒絕製作授權書。 5. 網站伺服器將授權書的基本資訊(元件資訊+電腦資訊)準備好 後，啟動「為授權書加入防複製功能」。 6. 將製作好的授權書給開發人員下載。 表 4：使用個案說明 – 為授權書加入防複製功能 名稱： 為授權書加入防複製功能 啟動者： 製作元件授權書 27 電腦資訊的選擇可以有很多種，唯一的要求就是必須能證明該機器的身分，但必須是不容易被竄改或偽 造的資訊。例如微軟公司的 Windows XP 即以主機板的 BIOS ID、硬碟廠牌容量、顯示卡、網路卡等資 訊進行雜湊運算，以識別不同的機器。本文將電腦資訊簡化成網路卡卡號與 IP 位址，實作應用則可因 組織環境與安全性等級的要求而選擇不同的電腦資訊。
