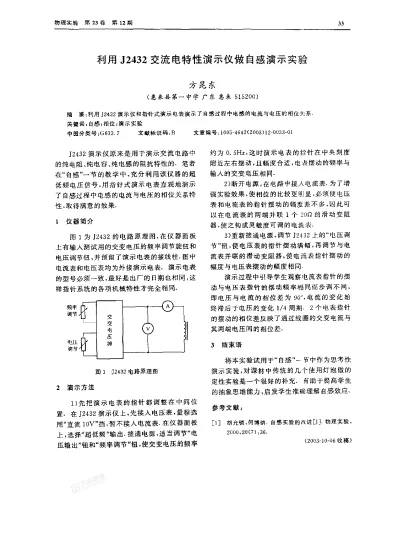

物 理 实 验 第 ２３卷 第 １２期
利用 Ｊ２ ４ ３ ２交流电特性演示仪做 自感演示实验
方 昆东
（惠来县第一中学 广东 惠来 ５１５２００）
摘 要：利用 Ｊ２４３２演示仪和指针式演示电表演示了自感过程中电感的电流与电压的相位矢系 关键词：自感 ；相位 演示实验
中图分类号：Ｇ６３３． ７ 文献标识码 Ｂ 文章编号：１００５－４６４２（２００３）１２－００３３－０１
Ｊ２４３２演示仪原来是用于演示交流电路中
的纯电阻、纯电容、纯电感的阻抗特性的．笔者 在“自感”一节的教学中，充分利用该仪器的超 低频电压信号，用指针式演示电表直观地演示 了自感过程中电感的电流与电压的相位关系特
性 ，取得满意的效果．
１ 仪器简介
图 １为 Ｊ２４３２的电路原理图，在仪器面板 上有输人测试用的交变电压的频率调节旋钮和 电压调节钮，并预留了演示电表的接线柱．图中 电流表和电压表均为外接演示电表．演示电表 的型号必须一致，最好是出厂的日期也相同，这 样指针系统的各项机械特性才完全相同．
群
ｑ Ｗ ｕ ｉ ５ ；
图 １ ７２４３２电路原理 图
２ 演示方法
１）先把演示电表的指针都调整在中间位
置．在Ｊ ２ ４ ３ ２演示仪上， 先接人电压表， 量程选
用“直流ｌｏｖ”挡，暂不接人电流表・在仪器面板上，选择“超低频”输出．接通电源，适当调节“电
压输出”钮和“频率调节”钮，使交变电压的频率
约为 ０． ５Ｈｚ，这时演示电表的指针在中央刻度 附近左右摆动，且幅度合适，电表摆动的频率与 输人的交变电压相同．
２）断开电源，在电路中接人电流表．为了增 强实验效果，使相位的比较更明显，必须使电压
表和电流表的指针摆动的幅度差不多，因此可 以在电流表的两端并联 １个 ２０ｆ１的滑动变阻 器，使之构成灵敏度可调的电流表．
３）重新接通电源，调节 Ｊ２４３２上的“电压调 节”钮，使电压表的指针摆动满幅，再调节与电 流表并联的滑动变阻器，使电流表指针摆动的
幅度与电压表摆动的幅度相同．
演示过程中引导学生观察电流表指针的摆 动与电压表指针的摆动频率相同而步调不同，
即电压与电流的相位差为 ９０＇，电流的变化始 终滞后于电压的变化 １／４周期 ２个电表指针 的摆动的相位差反映了通过线圈的交变电流与 其两端电压间的相位差．
３ 结束语
将本实验试用于“自感”一节中作为思考性 演示实验，对课材中传统的几个使用灯泡做的
定性实验是一个很好的补充． 有助于提高学生
的抽象思维能力，启发学生准确理解自感效应・
参考文献 ：
Ｃ１７ 胡允锁 ，何博纳．自感实验的Ｋ进［３１物理实验，
２０００．２０（７）；３６．
（２００３－１０－０６收稿 ）
