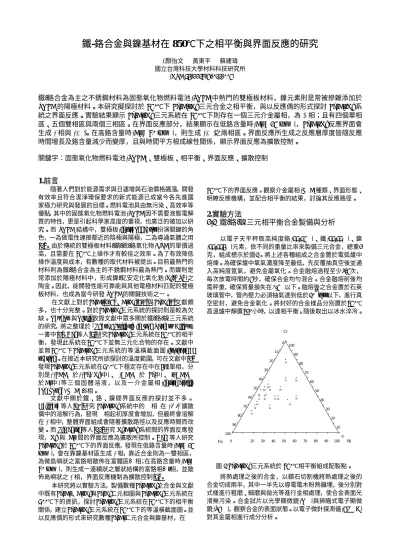

鐵-鉻合金與鎳基材在 850℃下之相平衡與界面反應的研究
*顏怡文 黃東平 蘇建瑋 國立台灣科技大學材料科技研究所
(NSC 94-2218-E-011-005)
鐵-鉻合金為主之不銹鋼材料為固態氧化物燃料電池(SOFC)中熱門的雙極板材料，鎳元素則是常被摻雜添加於 SOFC 的陽極材料。本研究擬探討於 850℃下 Fe-C-rNi 三元合金之相平衡，與以反應偶的形式探討 Fe-Cr/Ni 系 統之界面反應。實驗結果顯示Fe-Cr-Ni 三元系統在 850℃下則存在一個三元介金屬相，為 σ 相；且有四個單相 區、五個雙相區與兩個三相區。在界面反應部分，結果顯示在低鉻含量時(Cr < 25 wt %)，Fe-Cr/Ni 反應界面會 生成γ 相與 γ+α'。在高鉻含量時(Cr > 80 wt %)，則生成 γ+α'之兩相區。界面反應所生成之反應層厚度皆隨反應 時間增長及鉻含量減少而變厚，且與時間平方根成線性關係，顯示界面反應為擴散控制。
關鍵字：固態氧化物燃料電池(SOFC)、雙極板、相平衡、界面反應、擴散控制
1.前言
隨著人們對於能源需求與日遽增與石油價格飆漲，開發 有效率且符合潔淨環保要求的新式能源已成當今各先進國 家極力研究與發展的目標。燃料電池具由無污染、高效率等 優點，其中的固態氧化物燃料電池(SOFC)因不需要液態電解 質的特性，更是引起科學家高度的重視，也廣泛的被加以研 究。而SOFC 結構中，雙極板(interconnector)扮演關鍵的角 色，一為做電性連接鄰近的陰極與陽極，二為導通氣體之用 [1]。由於傳統的雙極板材料-鑭-鍶-鉻氧化物(LSC)的單價過 高，且需要在850℃上操作才有較佳之效率。為了有效降低 操作溫度與成本，有數種的取代材料被提出。目前最熱門的 材料則為鐵-鉻合金為主的不銹鋼材料最為熱門。而鎳則是 常添加於陽極材料中，形成鎳-釔安定化氧化鋯(Ni-YSZ)之 陶金。因此，能開發性能可靠能與其他電極材料匹配的雙極 板材料，也成為當今研發SOFC 的關鍵技術之一。
在文獻上對於Fe-Cr[2-5]、Cr-Ni[6-7]與Fe-Ni[8]文獻頗 多，也十分完整。對於Fe-Cr-Ni三元系統的探討則是較為欠 缺。Raynor 與Rivlin收錄文獻中眾多關於鐵-鉻-鎳三元系統 的研究，將之整理於『Phase Equilibria in Iron Ternary Alloys』
一書中[2]。Yen等人[9]研究Fe-Cr-Ni三元系統在750℃的相平 衡，發現此系統在750℃下並無三元化合物的存在。文獻中 並無850℃下Fe-Cr-Ni三元系統的等溫橫截面圖(isothermal section)。在接近本研究所欲探討的溫度範圍，可在文獻中[2]
發現Fe-Cr-Ni三元系統在900℃下穩定存在中在4種單相，分 別是γ(FCC，於γ(Fe, Ni)中)、α(BCC，於αFe中)、α’(BCC，
於Cr中)等三個固體溶液，以及一介金屬相(intermetallic compound, IMC) -σ相。
文獻中關於鐵、鉻、鎳間界面反應的探討並不多。
Kajihara 等人[10]研究 Fe-Cr-Ni 系統中的 α 相 在 γ/α/γ 擴散 偶中的溶解行為，發現α 相起初厚度會增加，但最終會溶解 在γ 相中，整體界面組成會隨著擴散路徑以及反應時間而改 變。而Pimentel 等人[11]研究 Ni/Cr/Si 系統間的界面反應發 現，Ni 與 Cr 間的界面反應為擴散所控制。Yen 等人研究 Fe-Cr/Ni 於 750℃下的界面反應，發現在低鉻含量時(Cr < 25 wt %)，會在靠鎳基材區生成 γ 相，靠近合金則為一雙相區，
為微島嶼狀之富鉻相散佈在富鐵區-α 相；在高鉻含量時(Cr >
80 wt %)，則生成一連續狀之層狀結構的富鉻相-α’相，並散 佈島嶼狀之γ 相，界面反應機制為擴散控制[9]。
本研究將以實驗方法，製備數種Fe-Cr-Ni之合金與文獻 中既有Fe-Cr、Cr-Ni與Fe-Ni二元相圖與Fe-Cr-Ni三元系統在 900℃下的資訊，探討Fe-Cr-Ni三元系統在850℃下的相平衡 關係，建立Fe-Cr-Ni三元系統在850℃下的等溫橫截面圖。並 以反應偶的形式來研究數種Fe-Cr二元合金與鎳基材，在
850℃下的界面反應。觀察介金屬相(IMC)種類、界面形態、
明瞭反應機構，並配合相平衡的結果，討論其反應路徑。
2.實驗方法
2.1 鐵-鉻-鎳三元相平衡合金製備與分析
以電子天平秤取高純度鉻(99.95%)、鐵(99.99%)、鎳 (99.994%)元素，依不同的重量比率來製備三元合金，總重2 克，組成標示於圖1。將上述各種組成之合金置於電弧爐中 熔煉。為確保爐中氧氣濃度降至最低，先反覆抽真空後並通 入高純度氬氣，避免金屬氧化。合金融熔過程至少3-5次，
每次放電時間約5秒，確保合金均勻混合。合金融熔前後均 需秤重，確保質量損失在0.5%以下。融熔後之合金置於石英 玻璃管中，管內壓力必須抽氣達到低於10-3torr以下，進行真 空密封，避免合金氧化。將封好的合金樣品分別置於750℃
高溫爐中靜置720小時，以達相平衡。隨後取出以冰水淬冷。
圖1 Fe-Cr-Ni 三元系統於 850℃相平衡組成配製點。
將熱處理之後的合金，以鑽石切割機將熱處理之後的 合金切成兩半，其中一半先以導電電木粉熱鑲埋，後分別對 式樣進行粗磨、細磨與拋光等進行金相處理，使合金表面光 滑無污染。合金試片以光學顯微鏡(OM)與掃瞄式電子顯微 鏡(SEM)，觀察合金的表面狀態。以電子微針探測儀(EPMA) 對其金屬相進行成分分析。
Ni
0 20 30 40 50 60 70 80 90 100
Cr
0 10 20 30 40 50 60 70 80 90 100
Fe
0 10 20 30 40 50 60 70 80 90 100
25
26 27
28
29 30 31 32
33
34 37 35
38
39 40
41 42 43
36
將另一半的合金研磨成粉末，使用X光繞射儀(XRD)得 到合金的X-ray繞射圖形，再將這些圖形與國際粉末繞射委 員會(JCPDS)所建立的標準繞射圖譜比對，用來判斷可能存 在此合金中的金屬相。將XRD的結果需與EPMA所分析的結 果交叉比照，並比對文獻中既有的Fe-Cr-Ni系統之相平衡資 訊，以確認存在於各合金式樣中的金屬相的種類。
2.2界面反應合金製備與合金分析
以電子天平秤取高純度鉻、鐵元素，配製Fe-16Cr，
Fe-25Cr，Fe-80Cr與Fe-94Cr (in wt%)之Fe-Cr二元合金，合金 重量2克。先以電弧熔煉後之合金置於石英管真空封管，並 於900℃高溫爐中靜置720小時，使Fe-Cr合金可以均勻達到 平衡。退火之後取出合金以冰水淬冷，並鑽石切割機加以剪 裁成厚度為2.5mm之圓形狀薄片，並與厚度為0.5mm之鎳片 以不銹鋼模具加以固定，形成合金/鎳反應偶形式[9]。將此 反應偶置於石英玻璃管內抽真空密封，置於高溫爐中反應。
反應溫度設定為850℃，反應時間為48至200小時不等。
將熱處理之後的合金取出，以冰水淬冷。以氧化樹脂鑲 埋進行金相處理，利用OM與SEM觀察反應偶界面。如果界 面有介金屬相(IMC)的生長，則以EDS或EPMA進行組成分 析，並對照相關相圖，以判別IMC的種類。並且利用影像分 析軟體量測IMC的區域面積，再除以此區域之長度，以求得 平均IMC厚度。
3.結果與討論
3.1 鐵-鉻-鎳三元系統在 850℃下的相平衡
共配製 19 個鐵-鉻-鎳三元合金，來探討此三元系統在 850℃下的相平衡。圖 2 為合金編號 34 的 BEI 影像，其組 成為Cr-37 wt%Fe-23 wt%Ni。由圖 2 中可以觀察到明暗對 比的三個區域。經由 EPMA 的定量分析最暗區的組成為 Cr-30.0 wt%Fe-6.0 wt%Ni，此相應為 α’相。顏色呈現灰色的 區域呈細小針狀形態，其組成為Cr-40.0 wt%Fe-9.0 wt%Ni，
此相應為σ 相，顏色最亮的部分成樹枝狀的組成為 Cr-39.0 wt%Fe-32.0 wt%Ni，此相應為 γ。圖 3 為此合金的 XRD 繞 射圖形。其XRD 結果也驗證了組成分析的結果。此合金 34 在850℃穩定存在 α’+σ+γ 三個相。
γ
α’ σ
圖 2 合金編號 34 的 BEI 影像
20 30 40 50 60 70 80 90
0 200 400 600 800 1000 1200 1400
1600 σ
α' γ
Counts/s
2 θ
圖 3 合金編號 34 的 XRD 繞射圖
合金編號40，組成為 Cr-50 wt%Fe-20 wt%Ni，其 BEI 照片如圖 4 所示。由圖中可以觀察到明暗對比的兩個區域。
暗區的組成為Cr-43wt%Fe-7wt%Ni，比對 Fe-Cr 相圖[3]，此 相 應 為 σ 相 ， 顏 色 呈 現 灰 色 的 區 域 ， 其 組 成 為 Cr-53wt%Fe-24wt%Ni，此相應為γ相。XRD 的結果也驗證 組成的結果。其XRD 繞射結果如圖 5 所示。分析合金 32、
33、35、36 也是相同的結果，此區域應為 σ+γ 的兩相區。
σ γ
圖 4 合金編號 40 的 BEI 影像
20 30 40 50 60 70 80 90
0 200 400 600 800 1000 1200 1400 1600 1800 2000
σ γ
Counts/s
2 θ
圖 5 合金編號 40 的 XRD 繞射圖
對其他合金亦作相類似的分析與相的鑑定，完成的鐵- 鉻-鎳三於系統在 850℃的等溫截面圖，如圖 6 所示。共有 4 個單相區: α、γ、σ、α’；5 個雙相區: α’+γ、α’+σ、σ+γ、α+γ、
α’+γ，2 個三相區: α+σ+γ、α’+σ+γ，存在鐵-鉻-鎳三元系統 中850℃的等溫截面圖。與文獻中鐵-鉻-鎳三於系統在 900℃
的等溫截面圖[2]比較，結果發現 850℃下的 σ 相其總成範圍 較小。
Ni
0 10 20 30 40 50 60 70 80 90 100
Cr
0 10 20 30 40 50 60 70 80 90 100
Fe
0 10 20 30 40 50 60 70 80 90 100
圖 6 Fe-Cr-Ni 三元系統在 850℃的等溫截面圖。
3.2 鐵-鉻合金與鎳基材的界面反應
共配製 Fe-16wt%Cr、Fe-25wt%Cr、Fe-80wt%Cr 與 Fe-94wt%Cr 等四組合金與 Ni 基材在 850℃進行固相/固相界 面反應。
圖 7 為 Fe-16wt%Cr/Ni 反應偶反應 720 小時的 BEI 影 像。可以觀察到界面生成黑色島嶼狀之IMC 且散佈於一亮 色區域之中。黑色島嶼狀之 IMC 經 EPMA 分析與比對 Fe-Ni-Cr 於 850℃下之等溫橫截面圖，此相應為 α’相。而亮 色 區 域 經 EPMA 的 定 量 分 析 ， 靠 Ni 基 材 組 成 為 Fe-10.6wt%Cr-26.3wt%Ni，為 γ 相[9,14]。
圖 7 Fe-16wt%Cr/Ni 反應偶在 850℃下，
反應720 小時的 BEI 影像
圖 8 為 Fe-25wt%Cr/Ni 反應偶在 850℃下反應 720 小時 的BEI 影像，發現界面有兩 IMC 之生成。比較不同反應時 間發現，在48-720 小時內皆為 2 層反應層存在，形態變化 很小。而由圖8 中的深色島嶼狀 IMC 為-α’相，而灰色區域 則為-γ 相。與反應時間 48 小時相比，此 α’相有一部份會往 富Ni 區(γ 相)生成，可能是因為溫度效應，促使 α’相往 γ 相 區延伸，且型態也較為粗大。另外當反應溫度為850℃，靠 合金的反應層組成皆落在γ 相區，所以當溫度增加後，靠合 金的反應層會由α 相轉為 γ 相。
圖 8 Fe-25wt%Cr/Ni 反應偶在 850℃下，
反應720 小時的 BEI 影像
當 Cr 含量增加至 80 wt%時，如圖 9 所示， 為 Fe-80wt%Cr/Ni 反應偶在 850℃720 小時的 BEI 影像。主要 由顏色最深的黑色區域以及灰色區域組成。當反應時間為 48 小時，靠近界面處的區域有大範圍的灰色區域存在，其 組成為Fe- 33.7wt%Cr -32.5wt% Ni，為 γ 相[13]；黑色區域 為 α’相，整個反應層幾乎為 γ 相所構成，當反應時間達到 720 小時，由圖 9 可以發現靠近合金處的富 Cr 區已經變的 密實，γ 相幾乎只出現在靠 Ni 基材的區域，而在圖中出現一 曾顏色最黑的生成物，經由EPMA 定量分析，其組成富 Cr 區，為α’相[13]。比較靠近合金的黑色反應層，兩者之間的 差異在於Fe 的含量，靠近合金的反應層比靠近 Ni 基材的反 應層多溶入5-10wt%的 Fe，但皆為 γ 相。
圖 10 為 Fe-94wt%Cr/Ni 反應偶在 850℃下反應 720 小時的BEI 影像，如圖所示反應層由島嶼壯的白灰色 γ 相與 黑灰色的α’相構成，當反應時間到達 720 小時，α’相的區域 變的更密實。靠合金處，有一層顏色最黑的區域，經過分析 也是富 Cr 區-α’相，但僅溶入微量的 Fe、Ni，所以在 BEI 影像上造成對比的差異。
比較不同 Cr 含量之 Fe-Cr 合金與鎳基材之界面反應，
界面發現，γ 相隨著 Cr 含量的增加，其金相微結構由原本之
基底層狀，厚度漸漸少；且Fe-94wt%Cr/Ni 反應偶中，變成 微島嶼之結構。反之，α’相則隨 Cr 的含量增加，晶粒逐漸 成 長 ， 在 Fe-80wt%Cr/Ni 反 應 偶 中 已 為 層 狀 結 構 。 在 Fe-94wt%Cr/Ni 反應偶中，則變成基底之層狀結構。
圖 9 Fe-80wt%Cr/Ni 反應偶在 850℃下，
反應720 小時的 BEI 影像
圖 10 Fe-94wt%Cr/Ni 反應偶在 850℃下，
反應720 小時的 BEI 影像
量測 Fe-Cr/Ni 反應偶系統在不同 Cr 含量下，反應層厚 度與時間平方根之關係，描繪於圖11 中。結果發現，IMC 區間厚度隨反應時間延長與Cr 含量降低而變厚，且 IMC 區 間厚度與時間平方根皆成正比。此結果顯示IMC 的成長符 合拋物線定律，其反應機制為擴散控制。
圖 11 Fe-Cr/Ni 反應偶於 850℃下，
反應層總厚度與時間平方根關係圖
將 Fe-80wt%Cr/Ni 反應偶在 850℃下，反應 720 小時之 界面以 EPMA 進行定量線性掃瞄。將線性掃瞄所得各組成 點描繪在Fe-Cr-Ni 三元系統在 850℃下之等溫橫截面圖上，
可以得到Fe-80wt%Cr/Ni 反應偶於 850℃下反應 720 小時之 擴散路徑。其反應路徑為Fe-Cr Alloy/α’/α’+γ/γ/Ni，結果標 示於圖 12 中。
4.結論
本研究結果確立 Fe-Cr-Ni 三元系統在 850℃下等溫橫截 面圖。在850℃下，Fe-Cr-Ni 三元系統存在一三元介金屬相-σ
相，且有且有四個單相區、五個雙相區與兩個三相區。
Fe-Cr/Ni 反應偶之界面，在低鉻含量時，反應層由富 Fe 區-γ 相與散佈成島與狀的α’相的兩相混合區域組成。在高鉻含量 時介面上的生成相主要為島嶼狀α’相與島嶼狀的 γ 相組成，
隨著反應時間增加，富Cr 的 α’相會轉為連續狀的基地，而 γ 相的區域會逐漸縮小，甚至往富 Ni 區移動。所有反應偶之 IMC 的區間厚度發現，IMC 區間厚度隨反應時間延長與鉻 含量降低而變厚。介金屬相的成長皆為擴散所控制。
圖 12 Fe-80wt%Cr/Ni 反應偶在 850℃
之反應路徑對應於850℃之等溫橫截面圖
誌謝
感謝國科會予以經費上的補助，使本研究得以順利執 行。計畫編號為:NSC94-2218-E-011-095。也感謝台科大材料 中心廖勝權先生在 SEM/EDS 與台大材料所高崇源先生在 EPMA 分析上的協助。
參考文獻
1. S. C. Singhal and K. Kendall in "High- temperature solid oxide fuel cells: fundamentals, design, and applications", Elsevier Advanced Technology, New York, pp. 173-190 (2003).
2. G. V. Raynor and G. V. Rivlin, in "Phase Equilibria in Iron Ternary Alloys", London , The Institute of Metals, pp.
39-40 (1988).
3. 3. T. B Massalski and H. Okamoto in “Binary Alloy Phase Diagrams, 2nd Edition, vol. 2”, ed. by T. B Massalski and H. Okamoto, ASM International, Materials Park, Ohio, pp. 1271, 1773 (1990).
4. H. Ettwig and W. Pepperhoff, Eisenhüttenwes, vol. 41, pp.
471 (1970).
5. G. Kirchner, T. Nishizawa, and B. Uhrenius, Met.
Trans., vol. 4, pp. 167 (1973).
6. P. Nash, in “Binary Alloy Phase Diagrams, 2nd Edition, Vol. 2”, ed. by T. B Massalski and H. Okamoto, ASM International, Materials Park, Ohio, pp. 1298, 1301-1302 (1990).
7. A. H. Sully, J. Inst. Met., vol.80, pp. 173-179 (1951-52).
8. L. J. Swartzendruber, V. P. Itkin, and C. B. Alcock, in
“Binary Alloy Phase Diagrams, 2nd Edition, Vol.2”, ed. by T. B Massalski and H. Okamoto, ASM International, Materials Park, Ohio, pp. 1735-1738 (1990).
9. Y. W. Yen and D. P. Huang, in preparation for publication.
10. M. Kajihara and M. Kikuchi, Acta Metallurgica Materialia, Vo.l43, pp. 807-820 (1995).
11. F. Pimentel, A. Zalar, S. Hofmann, D. Kohl, and P. Panjan, Thin Solid Films, Vol. 228, pp. 149-153 (1993)
12. G. V. Raynor and G. V. Rivlin, Phase Equilibria in Iron Ternary Alloys, London , The Institute of Metals, pp.
39-40 (1988).
13. G. V. Raynor and G. V. Rivlin, in “Phase Equilibria in Iron Ternary Alloys”, London , The Institute of Metals, pp.
316-332 (1988).
14. N. Yokota and S. Shimoyashiki, Nippon Kinzoku Gakkaishi, Vol. 52, pp. 320-326 (1988)
