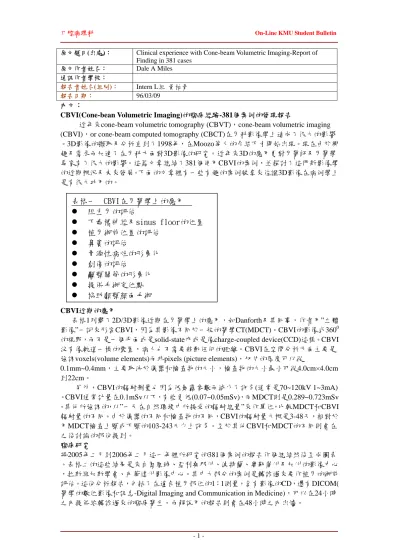

原文題目(出處): Clinical experience with Cone-beam Volumetric Imaging-Report of Finding in 381 cases
原文作者姓名: Dale A Miles
通訊作者學校:
報告者姓名(組別): Intern L組 黃柏青 報告日期: 96/03/09
內文:
CBVI(Cone-bean Volumetric Imaging)的臨床經驗-381個案例的發現報告
近年來cone-beam volumetric tomography (CBVT),cone-beam volumetric imaging (CBVI),or cone-beam computed tomography (CBCT)在牙科影像學上造成了很大的影響
。3D影像的擷取及分析直到了1998年,在Moozo等人的介紹下才開始出現。現在由於興 趣及需求而加速了在牙科方面對3D影像的研究。近年來3D的應用更對牙醫師及牙醫學 專家有了很大的影響。這篇文章總結了381個使用CBVI的案例,並探討了這門新影像學 的近期概況及未來發展。下面的文章裡有一些有趣的案例被拿來佐證3D影像在病例學上 是有很大功用的。
表格一 CBVI在牙醫學上的應用 z 阻生牙的評估
z 下齒槽神經及sinus floor的位置 z 植牙術前位置的評估
z 鼻竇的評估
z 骨源性病灶的形象化 z 創傷的評估
z 顳顎關節的形象化 z 提供手術定位點 z 協助顱顎顏面手術
CBVI近期的應用
表格1列舉了2D/3D影像近期在牙醫學上的應用,如Danforth及其同事,作者用”立體 影像”一詞來形容CBVI,因為其影像不同於一般的醫學CT(MDCT)。CBVI的影像式3600 的視野,而不是一個平面或是solid-state亦或是像charge-coupled device(CCD)這樣。CBVI 沒有像軌道一樣的裝置,病人也不需要移動任何的距離。CBVI在空間分析方面主要是 強調voxels(volume elements)而非pixels (picture elements),切片的厚度可以從
0.1mm~0.4mm,主要取決於儀器和檢查物的大小,檢查物的大小最小可從4.0cm×4.0cm 到22cm。
另外,CBVI的輻射劑量也因為低暴露參數而減少了許多(通常是70~120kV 1~3mA)
。CBVI通常計量在0.1mSv以下,有些更低(0.07~0.05mSv),而MDCT則是0.289~0.723mSv
。其他所強調的,以”一天在自然環境中所接受的輻射總量”來作單位,比較MDCT和CBVI 輻射量的不同。由於儀器的不同和檢查物的不同,CBVI的輻射量大概是3-48天,相對於 用MDCT檢查上顎或下顎的103-243天少上許多。至於其他CBVI和MDCT的不同則會在 之後討論的部份提到。
臨床研究
將2005年二月到2006年二月這一年裡所研究的381個案例的報告作個總結然後至成圖表
。表格二的這些結果是來自鳳凰城、亞利桑那州、波特蘭、奧勒崗州及加州的影像中心
,拉斯維加斯學會、內華達州影像中心。其中大部分的案例是轉診過來要作植牙的術前 評估。這份分析報告,包括了在適合植牙部位的1:1測量,含有影像的CD,還有DICOM(
醫學的數位影像和訊息-Digital Imaging and Communication in Medicine),可以在24小時 之內提供給轉診過來的臨床醫生。而解說用的報告則會在48小時之內出爐。
- 1 -
口腔病理科 On-Line KMU Student Bulletin
表格二
CP1:全部掃描(鳳凰城) CP2:全部掃描(Peoria) Portl:波特蘭
ADB:線上影像報告服務中心 LVI:拉斯維加斯
臨床研究案例 研究案例1
12歲男性白種人被轉診到加州大學(UCSF),為了評估在臨床矯正上阻生的上顎犬齒。
CBVI是使用Hitachi CB MercuRay X-ray這台儀器。重建了影像和立體分析之後。2維和3 維的影像,上顎阻生犬齒及#6牙齒的囊腫病變的診斷一起被轉回去給臨床醫師。(見圖 1)
研究案例2
35歲亞洲女性被轉診到南加大(USC)矯正部門的Redmond影像中心來作植牙的評估。X 光影像的解釋報告對於植牙側的評估是次要的。另一個更重要的發現是在阻生牙#17牙 冠周圍的地方發現了一個大而且邊緣良好的透明病灶。這個影像是用Accurex軟體來描 繪變化和圖示說明阻生牙和下齒槽神經及神經管的關聯性。在Ascending ramus可以很明 顯的注意到側壁的穿孔還有根據影像上的表現所做的鑑別診斷,這些都可以幫助臨床醫 師更好的處理#17的病灶。鑑別診斷包括a)dentigerous cyst,b)odontogenic keratocyst 和c)ameloblastoma
研究案例3
病人從克里夫蘭的Case Western Reserve University被轉診到CBCT牙科影像中心。X光解 說報告包括發現了下顎的阻生智齒,以及#32這顆牙齒在牙冠周圍的透明病灶。在此案 例裡的附帶發現也包括了鈣化的淋巴結(圖3c、d)和病人右側上顎竇的慢性發炎(圖3b)。
CBVI vs MDCT
Parameter CBVI MDCT
影像擷取速度 較快 較慢
輻射劑量最少吸收量 (平均0.025mSv) 高(平均0.500mSv) 硬體設配花費 中等($180K) 高($1M)
- 2 -
口腔病理科 On-Line KMU Student Bulletin
牙科檢查所花費用 不貴(<$400) 昂貴($700-1500)
牙科特殊軟體 有,隨機附贈 很少
牙科報告軟體 有 無
方便性 很方便(白天) 可能需要約晚上
討論
MDCT和CBVI有許多的不同之處。表格3舉出了兩者間的不同之處。在作者的觀點裡,
其中最大的不同就是影像沒有辦法分別腦的軟組織,就是沒辦法看見灰質和白質。這對 牙醫師和口腔放射線研究者來說是意義重大的,因為開業醫生並沒有神經解剖學和神經 病灶方面的訓練。Cone-beam的影像在骨骼結構和頭顱空間方面有絕佳的表現,但在軟 組織方面只能看見頸部和外在的部份(見圖1)。通常牙醫師或牙醫學專家轉診給CBVI的 放射線研究學者所要評估的都是呼吸道、鼻竇、和鼻腔,顳顎關節結構,骨頭結構和牙 齒結構。我們的臨床研究顯示幾乎每次的掃描都會有2個值得報告的發現,這些發現之 後會被轉診給其他的牙醫學專家,耳鼻喉科醫師。另外因為獨特的3D影像和切面的方式
,即使根尖病灶,在傳統口內或是panorex中檢查出的缺牙,這些都可以在CVBI的影像 中發現,並即時的建議病人接受治療及追蹤。
未來發展
一些其他的製造公司正打算在明年時把cone-beam影像介紹到北美洲的牙醫市場。
包括了Sirona(Bensheim,Germany) ,Planmeca (Helsinki, Finland)這兩家公司,已經完成 了CBVI儀器的發展。
Planmeca的CBVT儀器,ProMax 3D,在企業方面具有獨特性,因為包含了本家公司 升級過的ProMax數位影像口腔全景照射儀器。這表示已經擁有ProMax的人可以以較少 的花費升級到擁有3D影像的功能。Planmeca是唯一一家這麼計畫依據現有的牙科儀器來 做升級的公司。
Sirona的CBVT儀器被稱為Galileos(伽利略)。Sirona隨儀器提供了一款稱為”伽利略”
的3D影像軟體。
Cone-beam立體影像無疑的將會改變牙醫師看病的程續。3D影像在解剖構造上及植 牙的術前評估、正顎手術、和矯正治療計畫上較為優秀。即使如根管治療方面的牙醫學 專家,在複雜性或失敗了的案例方面,也偏好於使用CBVI來協助做決定。在有絕佳並 持續進化中的硬體配備以及驚人的軟體提供給臨床牙醫師,病人的醫療方式將會大大的 改善,手術的風險會被降低,複雜性的牙科醫療,如植牙手術,會大大的降低他的困難 性。以上所提到的發展和工具最後將會改善病人的牙醫醫療照護。
