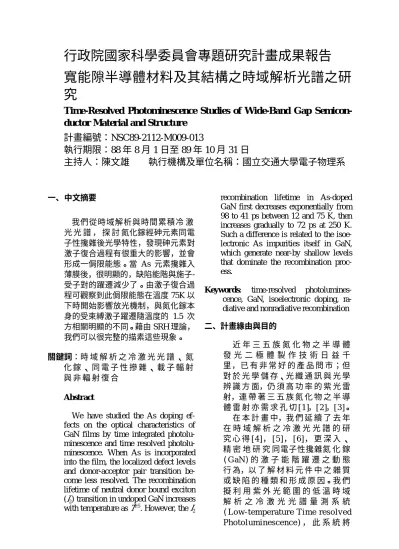

行政院國家科學委員會專題研究計畫成果報告
寬能隙半導體材料及其結構之時域解析光譜之研
究
Time-Resolved Photominescence Studies of Wide-Band Gap
Semicon-ductor Mater ial and Str uctur e
計畫編號：NSC89-2112-M009-013
執行期限：88 年 8 月 1 日至 89 年 10 月 31 日
主持人：陳文雄 執行機構及單位名稱：國立交通大學電子物理系
一、中文摘要 我們從時域解析與時間累積冷 激 光 光 譜 ， 探 討 氮化鎵經砷元素同電 子性攙雜後光學特性，發現砷元素對 激子復合過程有很重大的影響，並會 形成一侷限能態。當 As 元素攙雜入 薄膜後，很明顯的，缺陷能階與施子-受子對的躍遷減少了。由激子復合過 程可觀察到此侷限能態在溫度 75K 以 下時開始影響放光機制，與氮化鎵本 身的受束縛激子躍遷隨溫度的 1.5 次 方相關明顯的不同。藉由 SRH 理論， 我們可以很完整的描素這些現象。 關鍵詞：時 域 解 析 之 冷 激 光 光 譜 、 氮 化 鎵 、 同 電 子 性 摻 雜 、 載 子 輻 射 與 非 輻 射 復 合 Abstr actWe have studied the As doping ef-fects on the optical characteristics of GaN films by time integrated minescence and time resolved photolu-minescence. When As is incorporated into the film, the localized defect levels and donor-acceptor pair transition be-come less resolved. The recombination lifetime of neutral donor bound exciton (I2) transition in undoped GaN increases
with temperature as T1.5
. However, the I2
recombination lifetime in As-doped GaN first decreases exponentially from 98 to 41 ps between 12 and 75 K, then increases gradually to 72 ps at 250 K. Such a difference is related to the isoe-lectronic As impurities itself in GaN, which generate near-by shallow levels that dominate the recombination proc-ess.
Keywor ds: time-resolved photolumines-cence, GaN, isoelectronic doping, ra-diative and nonrara-diative recombination
二、計畫緣由與目的 近 年 三 五 族 氮 化 物 之 半 導 體 發 光 二 極 體 製 作 技 術 日 益 千 里，已 有 非 常 好 的 產 品 問 市；但 對 於 光 學 儲 存、光 纖 通 訊 與 光 學 辨 識 方 面，仍 須 高 功 率 的 紫 光 雷 射，連 帶 著 三 五 族 氮 化 物 之 半 導 體 雷 射 亦 需 求 孔 切 [1]，[2]，[3]。 在 本 計 畫 中，我 們 延 續 了 去 年 在 時 域 解 析 之 冷 激 光 光 譜 的 研 究 心 得 [4]， [5]， [6]， 更 深 入 、 精 密 地 研 究 同電子性攙雜氮 化 鎵 (GaN) 的 激 子 能 階 躍 遷 之 動 態 行 為，以 了 解 材 料 元 件 中 之 雜 質 或 缺 陷 的 種 類 和 形 成 原 因。我 們 擬 利 用 紫 外 光 範 圍 的 低 溫 時 域 解 析 之 冷 激 光 光 譜 量 測 系 統 (Low-temperature Time resolved Photolumin es cence) ， 此 系 統 將
2 toluminescen ce)，此 系 統 將 可 用 於 量 測 三 五 族 氮 化 物 的 紫 光 雷 射 元 件 之 發 光 量 子 效 應，可 瞭 解 結 構 缺 陷 與 雜 質 多 寡；另 外，將 尋 找 砷元素同電子性攙雜的光學特 性。 藉 此 量 測 ， 我 們 預 期 可 以 得 到 砷元素如何影響氮化鎵的 束縛激 子和 載 子 的 弛 緩 過 程，以 及 觀 察 載 子 輻 射 或 非 輻 射 的 復 合 或 非 復 合 機 制 與 生 命 週 期 (li fet ime)。
三、結果與討論 為了更近一步的探討關於同電子性 攙雜對於光學躍遷的影響，例如能隙 躍遷，我們使用時間解析激發光譜來 研究載子的動力過程。圖 1 為溫度 12K 下有無同電子性攙雜 GaN 薄膜的時間 累積冷 激 光 光 譜 ，很明顯的，缺陷 能階與施子-受子對的躍遷減少了。考 慮束縛激子的運動過程，如圖 2 所示， 對於是否有同電子性攙雜的樣品其復 合時間有很明顯的不同；未攙雜 As 的 GaN 薄膜的復合時間約為 142ps，而有 攙雜 As 的復合時間為 43ps。令人感興 趣的是，當我們改變測量溫度由 250K 降至 12K 時，未攙雜 As 的 GaN 的復合 時間由 185ps 下降至 127ps。另外，一 種不尋常的輻射過程於攙雜 As 的 GaN 樣品被觀察到；它的復合時間在 75K 時有極大的變化，相關的結果如圖 3 所示。非常特別地，當溫度由 12K 昇 至 75K，復合時間與溫度呈現指數遞 減，由 98 ps 降至 41 ps。非常值得注 意的是此種現象基本上與同電子攙雜 有關，並且根據已知的現象，是未曾 出現在其它半導體材料。 從觀察到的復合時間與溫度變化的 行為，我們認為或許有量子井的結構 存在 As 攙雜的 GaN 中，並且其主導了 光輻射過程[7]，[8]，[9]，[10]。就我 們所知，零維量子井結構的光輻射過 程對於溫度的變化非常敏感。當 As 加 入薄膜中，量子井的結構非常可能形 成。然而，若是存有量子井結構，應 該會出現因量子井的尺寸擾動效應而 產生能隙躍遷的藍移與半高寬變寬的 現象， 但是我 們沒有 觀察到 這些 現 象。另一種解釋為當 As 加入薄膜中， 它會填補 N 原子的空缺，因為 As 原子 比 N 原子重且大，故自旋-軌道作用會 於價帶邊緣上造成能階劈裂，形成一 吸引電洞的新能階[11]，[12]，[13]。 這種效應造成 As 原子於 GaN 中作用如 淺階受子，並使復合時間隨溫度成指 數關係變化。由 SRH 理論，束縛激子 的生命週期為[14]，[15]，[16]，[17]， [18] t th
N
v
σ
τ
= 1 ， 其中σ為激子碰撞截面積，vth為電子熱 速度，Nt為缺陷濃度。由σ、Nt與溫度 330 340 350 360 370 380 390 400 I1 I3 I2 DAP As-doped Undoped 12 K Int ensity ( a.u. ) Wavelength(nm)圖 1 TIPL spectr a of As doping in GaN
3 的關係，我們得到τ與溫度成 1.5 次方 相關，但對於 As 攙雜所造成的淺階受 子，其主導了發光過程，由於此 As 相 關能階密度為 Nt= Nv ) kT E exp(−∆ ， 由σ、Nt 與溫度的關係，我們得到τ與 溫度成指數相 關，與 實驗結 果相 符 合。 四、計畫成果自評 四、計畫成果自評 我們成功的使用時域解析與時間累積冷 激 光 光 譜，探 討 同 電 子 性 攙雜 對 於 氮 化 鎵 光 學 特 性 的 影 響 ， 並 已 發 表 於 Appl . Ph ys . Lett. 77, 2 819 (200 0)。 我 們 預 期 將 這 一 套 量 測 設 備 更 進 一 步 運 用 在 LD， LED 量 子 井 、 量 子 點 結 構 上 面 ， 以 瞭 解 其 發 光 的 機 制 。 五、參考資料 1
S. Nakamura, M. Senoh, N. Iwasa, S. Na-gahama, Jpn. J. Appl. Phys., Part 2 34, L797 (1995)
2
M. Harada, Nikkei Electronics Asia, New/Focus, Dec. 30 (1997)
3
C. K. Shu, J. Ou, H. C. Lin, W. K. Chen, and M. C. Lee, Appl, Phys. Lett. 73, 641 (1998)
4
H. Kumano, K. – I. Koshi, S. Tanaka, I. Suemune, X. – Q. Shen, P. Riblet, P. Ram-vall, and Y. Aoyagi, Appl. Phys. Lett 75, 2879 (1999)
5
H. Y. Huang, C. K. Shu, W. C. Lin, C. H. Chuang, M. C. Lee, W. K. Chen, and Y. Y. Lee, Appl. Phys. Lett 76, 3224 (2000)
6
L. J. Guido, P. Mitev, M. Gherasimova, and B. Gaffey, Appl. Phys. Lett. 72, 2005 (1998)
7
X. Li, S. Kim, E. E. Reuter, S. G. Bishop, and J. J. Celeman, Phys. Lett. 72, 1990 (1998)
8
J. I. Pankove and J. A. Hutchby, J. Appl. Phys. 47, 5387 (1976) -100 0 100 200 300 400 As-doped GaN Undoped GaN 100 K I2 Li n e I ntensity ( a.u .) Time (ps) 0 50 100 150 200 250 40 60 80 100 120 140 160 180 200 As-doped GaN Undoped GaN De cay Tim e (p s) Temperature (K)
圖 2 Tempor al evolution of the I2
emis-sion for both undoped and As-doped GaN. The dotted line is the system r e-sponse.
圖 3 The r ecombination lifetimes of
undoped and As-doped GaN measur ed fr om 12 to 250K. The dotted lines ar e the cur ve fitting of T1.5 dependence for
undo-ped sample and including exponential de-pendence below 75 K for As-doped sample.
4
9
C. Wetzel, S. Fischer, J. Kruger, E. E. Hal-ler, R. J. Molnar, T. D. Mous-takas, E. N. Mckhov, and P. G. Baranov, Appl. Phys. Lett. 68, 2556 (1996)
10
G. D. Chen, M. Smith, J. Y. Lin, and H. X. Jiang, J. Appl. Phys. 79, 2675 (1996)
11
C. I. Harris, B. Monemar, H. Amano and I. Akasaki, Appl. Phys. Lett. 67, 840 (1995)
12
W. Shan, X. C. Xie and J. J. Song, Appl. Phys. Lett 67, 2512 (1995)
13
Y. Narukawa, S. Saijou, Y. Kawakami, and S. Fujita, Appl. Phys. Lett 74, 558 (1999)
14
R. Klann, O. Brandt, H. T. Grahn, K. Ploog, and A. Trampert, Phys. Rev. B 52, R11615 (1995)
15
J. I. Pankove, Optical Processes in Semi-conductors (Dover, New York, 1971) Chaps. 6 and 7
16
C. G. Van de Walle and J. Neugebauer, Appl. Phys. Lett 76, 1009 (2000)
17
J. W. Allen, and J. Phys. C: Solid St. Phys, vol 4, 1936 (1971)
18
T. Mattila and A. Zunger, Phys. Rev. B 58, 1367 (1998)
19
D. K. Schroder, Semiconductor Material and Device Characterization (John Wiley & Sons, New York, 1998) Chaps. 5 and 7
