周鑑恆

萬能科技大學 航空暨工程學院 chou0717@gmail.com （投稿日期：民國 106 年 10 月 17 日，接受日期：106 年 12 月 05 日） 摘要：波動方程式是應用牛頓定律於介質的自然結果，但在不少教科書中的推導 過程，未能交待重要細節，本文探討若干應用牛頓運動定律於介質之細節，同時 指出：在波動方程式與波函數中的 x 變數，可當作介質中各近乎質點的極小體積 之編號；而在計算上，可以用各質點在沒有波動時的原始平衡點位置作為編號， 但 x 變數標示的是：近乎質點之『某極小體積的介質』，而不是『位置』。本文 的結論，也適用於弦波及其他機械波。 關鍵詞：波動方程式

壹、 前言

牛頓運動定律其實可以處理生活周遭、乃至於各科技領域的任何力學問題。除非在極高 速度的情形（如同步輻射或對撞機之類的加速器中），牛頓運動定律十分可靠且精準。眾所 周知：牛頓定律十分簡潔，但因為傳遞波動的介質相當複雜，應用簡潔的牛頓定律在這樣複 雜的問題時，過程和結果都會比較複雜。 應用牛頓定律的過程中，首先會得到 x 和 t 變數的偏微分方程式，稱之為波動方程式， 其解則為 x 和 t 的函數，稱之為波函數。一般教科書在導出波動方程式的過程中，對於若干 細節常避免詳細解釋【_1,2,3,4】 ，一方面也許是擔心增加學生負擔，另一方面是許多細節各教科 書之說法也不盡相同，所以許多人推導波動方程式時，常用近似含糊帶過，其實不然，波動 方程式的推導過程，包括近似之論述，都相當嚴謹。 許多人認為波函數昰位置和時間的函數，但事實上並非如此。波函數中 x 變數其實並不 代表空間位置，而代表介質中質點的編號，用來標示該介質質點，而非用來標示位置。這是 一項在很多教科書中都出現的教學瑕疵，造成相當的混淆和無法嚴謹應用物理定律的困擾。 10.6212/CPE.2017.1802.01

在本文中較為嚴謹地理解：應用牛頓運動定律於介質過程中的細節，也對 x 變數的物理 意義提出較合理解釋。

貳、 教科書中的瑕疵

一般教科書常將振動系統中各質點的編號與位置混為一談，使得推導過程在邏輯上禁不 起推敲。本節將改善這樣的情形。值得注意的是，牛頓第二運動定律必須要針對的是某一塊 物體，而不是某個位置。 教科書常見的瑕疵主要可分為兩部分： （一） 在推導波動方程式的過程中，的確是基於牛頓第二運動定律。值得注意的是：雖 然最原始的牛頓第二運動定律是針對某質點，但是用於計算波動的牛頓第二運動 定律，卻是已經一番推導、應用在一個多質點系統（一個有尺寸的物體）的牛頓 第二運動定律。應用在有尺寸物體的牛頓第二運動定律，進而推導波動方程式的 嚴謹過程，部分教科書中之敘述多未完整。 （二） 在波動方程式和波函數中都有 x 變數，教科書常將 x 定義為位置，其實這樣的定 義太含糊。首先，x 若是位置，是什麼的位置？這個位置會隨時間變化嗎？其次， 牛頓力學是針對某一個質點或物體，而非針對某個位置的質點。針對某位置，應 用牛頓力學，顯然不合理。 那維爾-斯托克斯(Navier-Stokes)方程式，是極佳的對比。在流體力學中，因為流體既能 流動、又能振動，科學家只好被迫利用「流場」的方法處理，流場u(r,t)是指某瞬間t剛好 在位置r的質點的速度，其中r就真的是位置向量。但牛頓第二運動定律仍然是針對某一物 體的公式，相關的數學計算就變得更為複雜。因為應用牛頓第二運動定律時，必須計算某質 點加速度，某質點加速度就不等於流場u(r,t)對時間的微分。 此外，從馬克斯威爾方程式導出的電磁波方程式，也確實是以位置與時間作為變數，這 反映出電磁波與機械波本質上的不同，雖然波動方程式的數學形式一致，但機械波（例如聲 波）須透過介質（例如空氣）傳播，電磁波則不須要介質。

參、 牛頓第二運動定律

牛頓第二運動定律原先是描述一個質點運動的定律。但經過簡單的計算，此定律也可以 應用於一個有尺寸的物體（此物體可視為由許許多多的質點構成），而公式的形式居然未變， 仍為 cm ext ma F    (3-1) 如果將此數學公式正確完整的翻譯成中文，則Fext 為作用在某物體上所有『外力』的向 量和，m 是該物體的質量，a_cm是該物體之質心加速度。只要牛頓第三運動定律成立，則在

這塊物體中各個質點的作用力（內力）為何，完全可以不考慮。 在推導聲音在空氣中的波動方程式時，用的是適用於某塊有尺寸物體的牛頓第二運動定 律。

肆、 氣柱中的聲波

因為弦波是橫波，弦振動時組成弦的每個質點沿波傳播方向的位置都不變，恰巧掩蓋了 弦波或弦駐波的相關計算中x到底是位置、或具有其他的意義的問題。 在空氣中的聲波是縱波，振動的方向平行聲波行進的方向。縱波的波動方程式更容易凸 顯x 不應該代表位置的事實。本文推導氣柱的波動方程式，力求過程嚴謹，並解釋波動方程 式和波函數中x的真實含義。 所謂氣柱指的是管子中的空氣，管子中的空氣通常振動的方向與管子平行，而這樣一段 像柱子形狀的空氣，兩端近管口（未封閉）的部分可以激烈振動，但這部分空氣的壓力變化 不太大。這柱狀空氣在近封閉的管口附近則受到限制，不能振動，因此，這部分空氣壓力變 化激烈，卻難以動彈（因為封閉的限制）。 空氣柱（氣柱）中的每一片幾乎沒有厚度的空氣，可視為像一個平面的質點（平面垂直 振動的方向），編號為x。於是，就物理意義而言，x 是每一片幾乎沒有厚度的空氣的編號； 為了方便計算起見，x 就是每一片幾乎沒有厚度的空氣片在完全沒有聲音時的位置（見圖 1）。 圖 1：即使x 這片極薄空氣位置不斷改變，x 始終不隨時間改變，因為x 代表的是那片極薄空氣的編 號，就標示那片極薄空氣。或者為方便，極薄空氣的編號x，即為沒有振動時那片極薄空氣靜止的位 置。在任何瞬間每片（即不同的各個x ）極薄空氣之Px,t，Sx,t均可能並非定值，但每片均有 可明確定義的Px,t，Sx,t，因為在一極薄片x中Px,t，Sx,t才可以分別只有一個值。

有聲音時， x 這片極薄空氣位置不斷改變，x 卻始終不隨時間改變，因為 x 代表的是那 片極薄空氣的編號，而不是那片極薄空氣的實際位置。 某一片編號為x幾近沒有厚度的空氣之壓力為P



x,t



，在這極薄片空氣中壓力才是均勻 的，所以是明確的值。但因為會隨時間變化，P



x,t



是時間的函數。每一片沒有厚度的空氣 的壓力P



x,t



也可能不同，所以P



x,t



也會隨x不同而不同，也就是說，在任何一瞬間t各 極薄空氣片的壓力不同。 某一片編號為x，幾乎沒有厚度的空氣距其平衡處的位移量為S



x,t



，這極薄片空氣的 位移量才是單一明確的值，但會隨時間變化，S



x,t



因此是時間的函數。各片極薄空氣的位 移量S



x,t



可能不同，所以S



x,t



也會隨x不同而不同，也就是說，任何一瞬間t各極薄空氣 片的位移量不同。 應用在一塊物體的牛頓第二運動定律，亦即：物體所受外力的向量和，等於這塊物體的 質量乘以這塊物體「質心」的加速度。 首先，空氣柱可以被劃分成許多含有dx 片的有厚度空氣小塊（見圖 1 及圖 2），針對一 空氣小塊，應用在牛頓第二運動定律。這一小塊空氣的體積可能會變化，這一小塊空氣的壓 力在這厚度內就可能有變化。這一小塊厚片空氣中各極薄片空氣的位移量也可能不同。這小 塊空氣，包括許多極薄空氣片，編號範圍從x  dx /2到x  dx /2，原先正中間一片極薄空氣 片之編號為x ，在任一瞬間，在此dx 範圍內，Px,t及Sx,t就不是定值。 圖 2：這是在某一瞬間含有空氣片編號分布範圍dx 的實際空氣小塊。dx 不能小到在任何時間 2 2 ) , ( x t x S   始終為零，也不能大到不能使用微積分；dx 並不代表此實際空氣塊之厚度。此實際空氣塊 的厚度會隨時間改變，在此實際空氣小塊中（含有dx 片，中間片編號為x ），在任何瞬間Px,t， x t S , 在dx 範圍內就會變化。但是，在x dx /2到x dx /2範圍內任一極薄片的Px,t、Sx,t 均可明確定意。

雖然dx 其實並不代表振動中空氣小塊的實際厚度，正在分析的空氣小塊厚度事實上並不 等於dx 。x 代表的是在dx 層中的中間極薄空氣片。這許多層空氣薄片形成這小塊空氣的實 際厚度一定會隨時間變化。dx 代表許多層的極薄空氣的編號範圍，卻不能隨時間變化。 這小塊空氣所受外力的向量和，等於它的質量乘以它的「質心」加速度。因為牛頓力學 通常應用的某物體，其質量不會改變，dx 這小塊空氣包含的空氣質量也不會改變。

小塊空氣的質量：

為了若干方便，以空氣完全不振動的原始位置x，作為每一極薄片空氣的編號，所以這 塊空氣的質量為： dxA m 



_(4-1) 其中： 為空氣不振動時dx 層空氣的密度。當然，振動之後這許多片極薄空氣就不一定分 布在固定的dx 厚度之中。dx 是不振動時編號分布的實際位置範圍，是無聲波狀態下此氣塊 的厚度，而 也是空氣平衡不振動時的密度。

此空氣小塊所受外力：

這包括許多片極薄空氣片的空氣小塊dx 所受的外力，當然是指此空氣小塊dx 左側表面 所受之力，以及其右側表面所受之力（見圖 3）。        dx t x P , 2 是指時間t時，x dx /2這極 薄片空氣的壓力，就等於作用在小塊空氣左側表面x  dx /2上的壓力。        dx t x P , 2 是指時間t時，x dx /2這極薄片空氣的壓力，此壓力也就作用在小塊空 氣右側表面x  dx /2上，也就等於作用x dx /2這一薄片空氣的壓力。 空氣小塊右側及左側所受之外力的向量和，是什麼呢? 所以要求出：因振動而位置根本 不固定、厚度也不固定的小塊空氣左側和右側那兩片極薄空氣的受力。 如果依許多教科書的說法，x代表位置，分析此位置根本不固定、厚度也不固定的小塊 空氣所受之外力，就十分不容易解釋了。 編號x  dx /2之薄片空氣之氣壓，等於平衡時的氣壓加上因波動而變動的氣壓變化量。 2 / dx x 這薄片空氣的氣壓也如此。分別表示如下： t) , 2 ( ) , 2 (x dx t P₀ P x dx P      _(4-2) t) , 2 ( t) , 2 (x dx P₀ P x dx P      _(4-3)

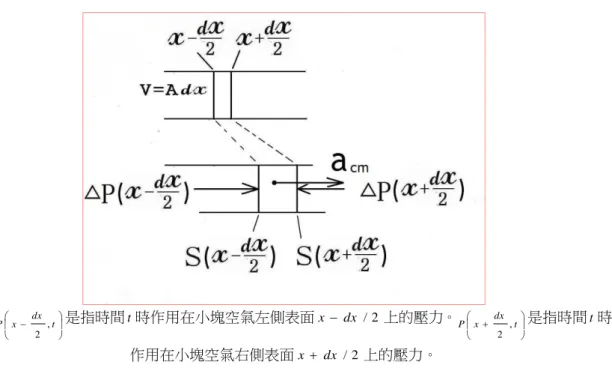

圖 3： _      dx t x P , 2 是指時間t時作用在小塊空氣左側表面x dx /2 上的壓力。 _      dx t x P , 2 是指時間t時 作用在小塊空氣右側表面x dx /2上的壓力。 作用在dx 此空氣小塊上所有『外力』的向量和即為：



P P x dx



i A



P P x dx



i A F_ext    ) t , 2 ( ) (-) t , 2 ( ₀ 0         i dx x P dx x P A F_ext   ) t , 2 ( ) t , 2 ( － － ＋ ） （     i dx t x P x A  ） （ ＝      ( , ) _(4-4) 所以 P(x,t) x    之微分 x   並非對位置微分，如果是對位置微分，如何解釋是什麼東西 的位置？如果是對座標位置微分，座標位置代表的是何意義？即便是對薄片空氣的原始平衡 點位置微分，解釋起來也大費周章。 x   是對薄片空氣編號的微分，求出的結果是『不同的 薄片空氣其壓力變化的情形』。 根據上式，淨外力與  Px t x ,    _{成正比，而  } t x P ,  是在dx 片的範圍內中間編號x 之極 薄空氣壓力。亦即：dx 這一小塊空氣有無受到淨外力，與這一小塊中氣壓是否隨不同極薄片 改變的中間斜率有關。如果Px,t不隨不同極薄片而改 ，亦即在中間一薄片之微分

   P x t  x ,    等於零，這一小塊空氣受到的淨外力即為零。 在此仍須仔細推敲如何求出  Px t x ,    。已知空氣的特性： V V B P     (4-5) 意思是：某塊空氣壓力變化的負值，等於該塊空氣之體積變化，除以該塊空氣原來體積，乘 以B ，B 稱為 bulk modulus。從圖 4 可知該小塊空氣dx 之體積變化為： t A dx x S t dx x S V _           , ) 2 ( ) , 2 ( _(4-6) 圖 4：該小塊空氣dx 之體積變化 從公式來看，V 是指以x 薄片為中間，向兩側多dx /2薄片，無數薄片的編號範圍在dx 內的這小塊空氣的體積變化量，與這小塊空氣兩側薄片（分別為x dx /2，x dx /2）位移 量之差有關。問題是：即使在這小塊空氣中，氣壓並不均勻，求出小塊空氣的體積變化量之 後，如何求出中間薄片的氣壓變化量Px,t以及  Px t x ,    ？ Bulk modulus 是空氣的特性，即使空氣很小很薄此公式依然成立。在此可以再將編號在 dx 範圍之氣塊，再細切成n 片。 i i i P V V B



 



_(4-7)

小塊空氣再分為n 個小部分，每個小部分 i 的體積變化和壓力變化均可求出。又已知每 個小部分的體積變化的總和，應該等於小塊空氣的體積變化V 。亦即



V_i  V ； n V V_i  (4-8) 每一個小部分之體積為小塊空氣體積的n 分之一，即 B



Vi  



PiVi i  1,2,3, n (4-9) i i n i n i i PV V B







     1 1



   n i i n V P 1  n P V n i i



   1 

 

P _ave V    V B V B n i i   



1  (4-10) 其中P_i的平均值為

 

n P P _ave 



i   (4-11) 從圖 5 可見

 

P _ave  P



x,t



(4-12) 根據(4-10)式，即求出：

 

V V B t x P      _{, (4-13)} 亦即：小塊空氣壓力變化的平均值與小塊空氣體積變化有關，而小塊空氣壓力變化的平均值 等於Px,t。所以，從小塊空氣的體積變化，就可以求出中間一極薄片的壓力變化Px,t。 而小塊空氣的體積變化又與中間那片位移量Sx,t隨x變化的情形（即對x 微分）有關。 於是：從位移量Sx,t在中間那薄片對x 之微分，就可求出中間那一片壓力的變化量， 而壓力變化量在中間這片對x的微分（即等於中間這片位移量對x 的兩次微分），即可求出這 小塊空氣所受的淨外力。

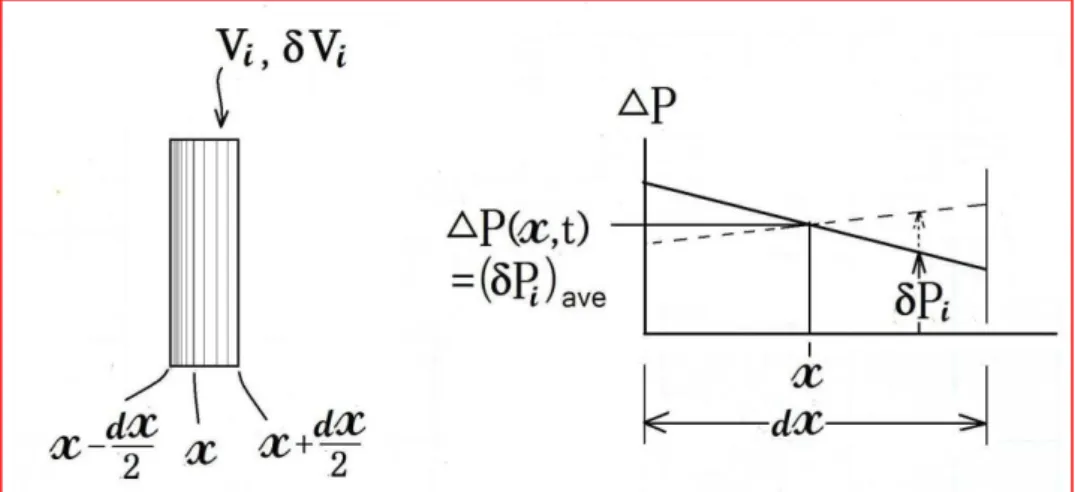

圖 5：無論x代表什麼意義，P是x的什麼函數，Px,t在dx 範圍內近似直線，亦即雖P_i各個 不同，它們的平均值必為Px,t（中間那片的氣壓值）。 也就是說： V V B t x P     ( , ) Adx A t dx x S t dx x S B          ) , 2 ( ) , 2 ( Adx A dx x t x S B       ) , ( x t x S B     ( , ) _(4-14) 於是中間片之位移Sx,t對x 的兩次微分，即可求出小塊空氣所受的淨外力 ext F   P x t dx i x A  ） （ ＝      ( , ) i dx t x S x AB  ） （ ＝    ) , ( 2 2 (4-15) 位移量在中間極薄片對編號之微分，正比於中間極薄片之氣壓變化量。氣壓變化量在中 間極薄片對編號之微分，正比於淨外力。所以淨外力，正比於位移量在中間極薄片對編號之 兩次微分。

質心加速度：

在小塊空氣dx 的中間薄片x的加速度，近似這一小塊空氣質心加速度 i t t x S a_cm   2 2 ) , (    _(4-16) 證明如下：根據質心加速度的定義，質心加速度可以表示如下式

 



_

n i i i cm t m S ma  



  n i i S m 1    ave S m n    m S_ave ave cm S a    (4-17) 其中：S_i是在空氣小塊範圍dx 內再細分成n 部分，每一部分之加速度為S_i，每部分之質量 為m 。 由此可知：根據質心加速度的定義，每極薄片加速度的平均值，即為質心加速度。而根 據微積分，因為dx 分佈非常小，加速度幾乎線性變化（見圖 6），每極薄片加速度的平均值， 於是幾乎等於中間那極薄片的加速度。所以質心加速度，等於中間那極薄片的加速度。  x t S t S_{ave 1} 2 2      _(4-18) 如果依一般教科書的說法，x的意義是位置，所造成的困擾如下： (1) 此處的   x t x S   , ，x若是原始平衡的位置座標，而『某個x 的空氣極薄片』已不在 原始平衡位置，這樣的微分有何意義？ (2) 如果   x t x S   , 中，x代表正當此瞬間的位置，但下一個瞬間『第x極薄空氣』就不 在此地，亦即x  x(t) ；下一個瞬間可能是另一片極薄空氣片在此地，對此瞬間位 置作微分，意義何在？此瞬間t又該是哪一個瞬間？ 如果依照一般教科書對x之解釋，這兩個問題都不能合理回答。因此，如本文上述應用 牛頓第二運動定律時，就是針對無數小塊空氣，而導出每一極薄空氣片位移量的波動方程 式。換言之，Sx,t之意義是：編號x極薄片在t時的位移量。

圖 6：質心加速度等於中間那極薄片的加速度

波動方程式：

應用牛頓第二運動定律於含有dx 薄片的空氣小塊。這一小塊空氣的體積可能會變化，這 一小塊空氣的壓力在這厚度內就可能有變化，這一厚片空氣中各極薄片空氣的位移量也可能 不同。但 cm ext ma F    始終成立，即得： i dx t x S x AB  ） （    ) , ( 2 2 i t t x S Adx  2 2 ) , (     _(4-19) 2 2 2 2 ) , ( ) , ( x t x S B t t x S         2 2 2 ( , ) x t x S v    _(4-20) 聲音的速度，因此為：  B v  _(4-21)

可能的解為： ) ( ) , (x t f x vt S   ) cos( kx t S_m    ) cos( S_m kx  t  ) ( 2 cos x t S_m       ) ( 2 cos x vt S_m     (4-22)   B v    (4-23) 亦即編號為x的空氣極薄片之位移，隨時間變化的情形。 現在要看看編號為x的空氣極薄片之壓力（或者說編號為x的空氣所在之處的氣壓）隨 時間變化的情形 x t x B t x P      ( , ) S( , ) ) sin( ) ( k S kx t B  _m    ) sin( kx t BkS _m   ) sin( kx t P_m    (4-24) 其中：   2 v B B v    _(4-25) 還可以進一步化簡： m m BkS P   Sm v v2   m S v   (4-26) 壓力變化的振幅正比於空氣密度、頻率、聲速與位移量之振幅。

伍、 聲波的能量傳遞

從聲波能量傳遞的相關計算，更容易看出：x 之物理意義應該是近似質點的極薄空氣片 的編號。 見圖 7，計算聲波的能量傳遞時，可以將空氣柱想像成左右兩部分，在左右兩部分接面 處，左方的氣柱對右方氣柱做功（假設聲波由左至右傳遞），做功涉及的是對某物體的能量 轉換。因此將x視為某片空氣之編號更為合理。 x t P Po   , 為x 這片極薄空氣的氣壓，也是x 這片極薄空氣對其左側鄰接氣柱之壓 力，Po Px,t也是左側氣柱施加在x這片極薄空氣的氣壓，A(Po  Px,t)於是是左側 鄰接氣柱施加在『x這片極薄空氣』的力，Sx,t為『x這片空氣』的位移；x ,t為『這x 片極薄空氣』之速度。 x t Power , 為左測的氣柱對『x 這片極薄空氣』做功的功率，就等於左測氣柱對右側氣 柱做功的功率，亦即能量由左向右傳輸的功率。 圖 7：聲音由左向右傳播，對x 這片極薄空氣做功的功率，就等於左測氣柱對右側氣柱做功的功率。 x這片極薄空氣的氣壓變化量、位移量以及速度可分別表示如下： ) sin( ) , (x t P_m kx t P     (5-1) ) cos( ) , (x t S kx t s  _m 



(5-2) ) sin( ) cos( ) , ( kx t S kx t t S t x v _m    _m      _(5-3) 左側氣柱，對x這極薄片空氣做功的功率等於，作用在x 這薄片空氣的力，內積x 這片 空氣的速度，可表示如下：

i t t x S i A t x P P t x v t x F t x Power          ( , ) ( , ) ( ( , )) ( , ) ) , ( ₀   





t t x S A t x P P      ₀ ( , ) ( , )



P₀ P sin( kx t)



S sin( kx t) A   _m    _m   (5-4) 左側氣柱對x這片空氣做功的功率，對時間的平均值如下式： dt t kx P T x Power T m ave sin ( ) 1 ) ( 2 0    

_

dt t kx P T S A t m m ) ( sin 2 0     

_

m mA S P    2 1 (5-5) 單位面積傳過能量的功率為：  m m ave S P A x Power I    2 1 ) ( 2 2 2 1 m S v   _(5-6) 如果依一般教科書之敘述，x為位置，這片空氣片明明會振動，應用做功公式時，必須 針對某物體，推導過程即很不容易以正常應用物理原理的方式，加以解釋。例如：如果說是 在x 這位置能量傳遞的功率，那麼如何正確地利用做功的物理原理解釋呢？

陸、 結語

波動方程式和波函數中的變數，就物理意義而言，應該是空氣柱中每一片極薄空氣片的 「編號」。換言之，此編號指的就是該片極薄的空氣片。在計算上可以該極薄空氣片在空氣 完全靜止、毫無聲音時的平衡點位置，但這只因計算上的某些方便，例如：dxA 即為編號 在dx 範圍之內的空氣塊的質量。將x 視為極薄空氣片的編號時， P(x,t)為振動中位置不 固定的某一（編號x）極薄空氣片的氣壓，S(x,t) 為振動中的某一（編號x）極薄空氣片距 其平衡點的位移量。而P(x,t)、S(x,t) 做微分時，其微分的意義明確為：隨著相鄰的不同 編號的極薄空氣片，氣壓和位移量變化的情形。 x指的當然不是位置，牛頓第二運動定律本來就是針對某個物體，應用牛頓運動定律時，

針對的是一編號範圍dx ，以編號x 極薄空氣片居中的一塊稍厚的空氣小塊（編號範圍dx 不 能太小，也不能太大）。 本文釐清了推導聲波波動方程式的細節，較嚴謹地應用牛頓第二運動定律於空氣介質， 指出：波動方程式及波函數中的x變數，是極薄空氣片的編號，而非位置。這結論也適用於 其他機械波。

致謝

感謝科技部經費支持，計畫編號 No. 105-2511-S-001。

參考文獻

1. Giancoli, D. C. (1984). Physics for Scientists and Engineers, 2th ed., Chapter16-17, Prentice Hall 1984.

2. Halliday, D., Resnick, R., & Walker, J. (2001). Fundamentals of Physics, 6th ed., page 249, John Wiley & Sons, Inc.

3. Halliday, D., Resnick, R., & Walker, J. (2011). Fundamentals of Physics 9th ed., Chapter 16-17, John Wiley & Sons, Inc.

4. Serway, J. (2006). Principles of Physics, 4th ed., Chapter 13-14, Brooks/Cole—Thomson Learning.
