多媒體內容傳遞網路前瞻技術之研究 - 總計畫(2/2)

(1)

行政院國家科學委員會專題研究計畫成果報告

總計畫(2/2)

計畫類別：整合型計畫計畫編號： NSC93-2213-E-002-055- 執行期間： 93 年 08 月 01 日至 94 年 09 月 30 日執行單位：國立臺灣大學電機工程學系暨研究所計畫主持人：蔡志宏報告類型：完整報告處理方式：本計畫可公開查詢

中華民國 94 年 12 月 22 日

(2)

行政院國家科學委員會專題研究計劃成果報告

多媒體內容傳遞網路前瞻技術之研究 - 總計畫(2/2)

Advanced Technologies for Multimedia Content Delivery Network

計畫類別：整合型計畫計畫編號:NSC93-2213-E-002-055 執行期限：93年8月1日至94年9月31日總計畫主持人：蔡志宏國立臺灣大學電信工程學研究所教授 子計畫主持人：林宗男國立臺灣大學電信工程學研究所教授 孫雅麗國立臺灣大學資訊管理學系教授執行單位：國立臺灣大學電信工程學研究所

一、

摘要

多媒體內容傳遞服務已經成為網際網路最具成長潛力的服務之一，本研究群於此兩年計畫期間投入其關鍵技術的研究。在網路架構方面，本研究群採用多層 QoS 網路架構(Q-Overlay Network)，在應用層是採用 P2P 並納入自行設計之高效率多媒體交換應用協定，其第二層Q-Overlay Network 由 IP tunnel 及其具有服務品質保障的中繼節點互連形成稱為 Hose-Model，最底層則為標準的 IP 網路層。孫雅麗教授的研究集中在第二層架構建立及規劃所需技術之研究，並強調如何造成具適應性之服務品質機制。在應用層協定方面之研究是由林宗男教授負責，對非結構式對等網路搜尋之演算法作深入研究，目標為設計一搜尋法，能減少搜尋所需之訊息量並維持快速的搜尋效能。同時考慮提出具高效能之結構化網路架構，加速搜尋效能，減低網路負擔並維持系統的延展性。蔡志宏教授則負責多媒體內容封包分類以及排程技術之研究，其目標是須能依內容欄位有效分辨出重要多媒體內容及垃圾內容(如病毒封包)，以及一般的網路交通。本研究最後並完成各項雛形系統之實作研究。關鍵詞：多媒體內容服務品質 VPN

二、

研究目的、方法與成果

2.1 子計畫一 - 多媒體內容傳遞網路封包分類排程技術之研究 2.1.1 計畫摘要多媒體內容傳遞網路的建構方式有多種，本計畫所採用稱為 overlay network 應為未來主流之一。這個架構下核心網路上的路由器和交換機(Core Router / Core Switch)，本身並不一定扮演重要角色、甚至連服務品質保證也不一定全數提供。相對的，本計畫重點在於研發Edge Router 上的分類及排程演算法有效控制由 P2P 用戶端至 Overlay network/core 節點間的網路封包遺失率、延遲、頻寬穩定度等QoS，並過濾不受歡迎的封包，以便可提供更好的多媒體內容傳遞服務。故本計劃以兩年時間，提出實作並實測一套可以有效支援多媒體內容傳

(3)

遞網路服務品質所需的分類及排程演算法。我們所提方法與傳統 IFTF Diff Serv 最大不同之處，在於分級上明確定義出「不受歡迎級」及其封包處理方式，以防堵病毒產生之封包及入侵封包，對於高品質需求的多媒體內容則給予「菁英級」服務。在分類/排程控制法上我們則以有限計算複雜度為設計目標，以利我們在Linux 平台上進行軟體實作。本計畫所完成之Linux 平台分類及排程核心程式，則將利用自有之測試設備，以驗證其在 Gigabit Ethernet 網路上之操作效能及容量。 2.1.2 計畫背景及目的近年來IEEE 802.11[1]無線區域網路迅速地進入了家庭及辦公環境，不但價格低廉，而且技術不斷進步，傳輸速率愈來愈大。而隨著無線網路的普及，幾乎所有現售筆記型電腦、PDA 等皆可具備無線區域網路存取能力，大幅改變使用者上網方式，這也使視訊串流、網路電話等多媒體服務很自然地透過無線網路來傳播，我們終於有機會享受無線網路的便利性，在移動中隨時收看視訊串流，不再受到傳統有線網路的侷限。然而，使用無線網路有其固有之特性與限制，例如頻寬不穩定性、因衰減或干擾造成的封包漏失等。而視訊影像在使用目前編碼技術，如MPEG-2[2]， MPEG4[3] ， H.264[4] ，及 Quick Time[5]，RealVideo[6]等，進行編碼時各影像框架之間可能具有相依性，一旦某封包發生錯誤或漏失，不僅會影響目前播放影像框架，也會連帶傳播錯誤到其他框架直至下一個關聯框架；此性質對於無回覆ACK 封包與重傳機制的大多數視訊串流系統來說，影響收視品質甚鉅。再者，目前視訊串流群播技術在無線網路傳播時，無法妥善調整實體層傳送速率，以適應該區域之無線頻道狀態，使收視視訊串流時之網路瓶頸常發生在最後的無線網路端。在移動性方面，現行無線區域網路尚無完備的機制以使收看視訊串流的 mobile station(STA)在不同接取點涵蓋範圍間自由移動而達到無縫交接，以現有 IEEE 802.11 的交接程序而言，當 STA 掃描新的接取點與傳送管理封包的過程時，無線收發器會持續切換使用頻道，此期間 STA 無法接收無線區域網路中的視訊串流封包，收看中的視訊影像會停格甚至中斷。而且當 STA 遠離原接取點，靠近新接取點時，自原接取點的信號強度會持續下降，使得視訊封包發生錯誤的機率大增，受到現有 802.11 通訊協定之限制，STA 移動過程中，若尚未完成 802.11 的交接程序，即使新接取點轉送相同群播視訊串流，STA 亦無法接收來自新接取點的信號強度較好之封包，使收看視訊串流的品質下降。由此可知，現有的 802.11 交接程序無法解決收看視訊串流之移動性問題。另一方面，由於 TCP 具有 bursty 的現象，容易使得傳輸效能降低，也會影響到家庭網路內的多媒體串流封包，使其延遲、Jitter 變大，造成其品質下降。藉由ACK 的控制，可以減少 TCP bursty 現象，提升多媒體串流節目之品質。針對既有技術瓶頸，本計畫乃提供一個改善現行系統表現之原型架構。在家庭網路端，針對無線環境下之群播視訊串流，設計並實作一個能有效改善無

(4)

線區域視訊播放品質之適應性播放系統。在此系統中，收看視訊的使用者能移動在不同接取點的涵蓋範圍間，不中斷地收看群播之視訊串流，實現無縫交接。我們所設計的智慧型接取點可動態調整封包轉送原則與實體層傳輸速率。視訊串流伺服器則能即時調整視訊編碼位元率，以適應無線網路頻寬限制。本系統可相容其他使用標準無線區域網路通訊協定的使用者。在對外存取網際網路端，我們設計了「分級ACK 間隔器」，可以在 Home Gateway、路由器或是伺服器上安裝以進行品質控制，並可與外在的高效率 P2P 機制結合運作。此分級 ACK 間隔器。它的功能主要是著重在對於 ACK 之間的間隔加以控制，加以控制之後，可以減少TCP bursty 的現象，也因此降低對於buffer 的需求。我們採用的技術是將封包的頭檔資訊從核心中讀取出來，並加以分析與排程。此間隔器也提供了分級速率控制的機制(Rate-controllable class-based TCP packet fair queueing)。對於不同類別(Class)的封包，分級 ACK 間隔器採用固定的優先權順序來控管。對於同一 Class，不同的 TCP Session 之間，採用 Token Round Robin (TRR) 與 Frequency-Based Rotation Priority Queue (FBRPQ) 來達到公平性的要求。 2.1.3 系統架構與分析圖一子計畫一系統架構圖整體系統架構可用圖一來表示，在右半部的家庭網路中，使用者以無線上網的方式，透過一個閘道器(Home Gateway)存取網際網路。總體來說可分為兩大部份：一為家庭網路端的家庭無線視訊群播服務系統，支援無縫交接之可適應性視訊串流群播。另一為Home Gateway 或伺服器端的分級 ACK 間隔器。以下分別詳述此兩系統之詳細設計架構，並分析實驗結果： A. 家庭無線視訊群播服務系統圖二家庭無線視訊群播服務系統架構此系統的基本架構如圖二所示，主要應用環境為家庭室內空間，由家庭多媒體中心(Home Media Center)、群播路由器 (可選擇性設置)、智慧型接取點(Smart AP)及 STA 所組成。以下分別介紹家庭無線視訊群播服務系統中，各裝置所提供之功能與實作方法。

(5)

A.1.1 家庭多媒體中心家庭多媒體中心負責整合數位家庭多媒體服務，具備網際網路連線、視訊壓縮及轉碼的運算能力以及數位影像格式之儲存能力。家庭多媒體中心能將視訊來源以現有的先進壓縮標準如 MPEG-4、H.264 等技術進行編碼，產生低位元率、高影像品質之視訊串流，發送至家庭網路。當使用者收看視訊串流時，家庭多媒體中心與使用者終端設備建立連線，使用者欲變更服務內容時，能即時變更視訊編碼來源，即時滿足使用者之要求。為了適應使用者無線網路接收狀態之變化，如遭遇障礙物、頻道干擾或是移動至接取點涵蓋範圍之邊緣，或是執行交接程序期間可能漏失封包，家庭多媒體中心應能動態改變編碼中的視訊串流位元率，讓使用者在視訊服務不中斷的情形下，收看流暢的畫面與可接受的收視品質，如圖三所示。此功能在進行無縫式交接程序時尤其重要，當 STA 位於兩個接取點訊號涵蓋範圍之重疊區域時，可以要求多媒體中心即時調降編碼位元率，減少不同接取點訊號干擾所造成之影像品質下降。俟交接程序完成後，再要求伺服器調高編碼位元率，收看高品質的視訊串流。圖三執行交接程序時，動態變更編碼位元率示意圖在實作上，家庭多媒體中心使用開放原始碼的VideoLAN Client(VLC，[7]) 作為視訊編碼伺服器軟體，我們使用 VLC 軟體來播送 MPEG-4 編碼之 UDP 群播視訊串流。家庭多媒體中心在啟動 VLC 程式時，同時開啟 telnet 連線，供使用者連入家庭多媒體中心，進而達到下列功能。(1)要求家庭多媒體中心即時動態調整編碼位元率。(2)要求改變服務內容，播送其他節目。(3)要求家庭多媒體中心啟動即時錄影(PVR)服務。 A.1.2 群播路由器當家庭網路具有一定的規模，或是系統應用於社區環境中，設置群播路由器可讓網路資源的利用更有效率。其主要功能是利用群播路由通訊協定如 DVMRP[8] 、 MOSPF[9] 、 PIM[10] 、 CBT[11]等，動態建立路由樹並轉送群播視訊串流封包。當有使用者欲接收群播封包，發出加入群組訊息，群播路由器便可動態加入群播群組並轉送封包；待使用者收視結束，發出離開群組訊息，群播路由器則更新路由樹，結束封包轉送，可節省網路資源。一般小型家庭網路無須設置群播路由器，我們所設計之智慧型接取點可依使用者位置與所收看之視訊頻道動態調整封包轉送原則，故亦能有效控制群播封包在家庭網路之傳播，提升無線網路使用效率。為了研究群播路由器的運作機制，實作過程中我們亦在兩台安裝 FreeBSD 4.9 之個人電腦上，使用 eXtensible Open Router Platform (XORP，[12])軟體，架設執行 PIM-SM 協定之群播路由器，實際觀察群播路由器之間的管理封包交換情形，並確認群

(6)

播路由器能有效管理群播封包之傳送。 A.1.3 智慧型接取點智慧型接取點會持續監聽其接收範圍內是否有 STA 發出之 beacon 訊號，其帶有使用者收看節目之資訊與接收狀態，藉以判斷是否有人欲收看群播視訊串流並調整其封包轉送原則。當使用者遠離原接取點之涵蓋範圍，智慧型接取點藉由監聽 beacon 訊號，可感應 STA 離開，停止轉送群播封包。此做法之優點為可提升無線網路使用效率。透過 STA 所發出 beacon 回授之接收狀態，智慧型接取點亦能適應性地調整實體層傳輸速率，以改善該區域內使用者之接收狀態。圖四為本研究實作之智慧型接取點，外殼大小為 18cm*18cm*8.5cm，

內部使用Intel Pentuim-M 2.0G Dothan

的CPU、512Mb 的記憶體並配備 Senao

NL-2511CD PLUS 802.11 b 無線區域網

路卡，作業系統為Redhat Linux 9.0，

並掛載由Jouni Malinen 所開發之 Host AP 驅動程式[13]。在此組態下，我們可實作一接取點，大多數 802.11 管理機制均由驅動程式來執行，而非使用韌體執行，因此可進行許多功能之改寫與調整；部分須要即時性的功能仍由韌體來完成，像是傳送 beacon 與 ACK 等管理訊息。圖四本研究實作之智慧型接取點 A.1.4Mobile Station Mobile Station(STA)為使用者所持之可攜式裝置，具無線網路存取及播放視訊之能力，其具備之功能為(1) 連線至家庭多媒體中心，發出編碼位元率變更請求與即時錄影要求。 (2)同時自兩個以上的接取點接收視訊串流封包之能力，即多路徑接收(path diversity)，以達成無縫交接。(3)將接收狀態及欲收看之節目訊息置入長週期 beacon 訊號做為與鄰近接取點之回授頻道。 STA 所具備之回授機制分為二個層面。第一層為與家庭多媒體中心之間的TCP/IP 回授連線，可得到適當的編碼位元率；第二層為與智慧型接取點之間之MAC 層回授頻道，可反應使用者位置與收看狀態，並得到合適的實體層傳輸速率。在實作中，我們以安裝 Linux Redhat 9.0 之筆記型電腦，配備 Senao NL-2511CD PLUS 802.11b 無線區域網路卡做為STA 端，並掛載 Host AP 驅動程式模組，採用VLC 作為視訊串流播放軟體。為了達到無縫交接，STA 必須能多路徑接取，我們運用Host AP 驅動程式，實作兩種方法，說明如下。 A.2.1 運用監控模式(monitor mode)之多路徑接收監控模式是 Intersil Prism 2/2.5/3 系列晶片中的測試功能之一，配合Host AP 驅動程式，啟動監控模式後可監聽無線區域網路中單一頻道的所有封包，類似有線網路中的 Sniffer 協定分析功能。Host AP 驅動程式原本利用此功能來監控無線頻道狀態，以協助排除連線問題。因此監控模式下所接收的所有封包，均會保留802.11 的標頭(header)

(7)

資訊，這些封包除了用類似Ethereal 等封包分析程式來進行分析之外，傳送至使用者空間(user space)的應用程式並無法使用。因此我們將Host AP 驅動程式進行部分改寫，使接收到的封包經過處理後，接收封包可在VLC 軟體進行播放，如圖五所示。圖五監控模式多路徑接收示意圖 A.2.2 運用無線分散式系統(WDS)之多路徑接收無線分散式系統 (Wireless Distribution System, WDS)原本用途是利用接取點與接取點之間的無線網路連結，來橋接兩個有線網路，因此又稱為無線橋接器(Wireless Bridge)。本研究提出 WDS 模式的無縫交接方式，將 STA 設定為一個可移動的接取點，在其他固定式接取點之涵蓋範圍間活動，如圖六所示。因為可接收到其他接取點的 beacon 訊號，STA 可動態加入或刪除 WDS 連結；而其他接取點在監聽到 STA 發出的長週期 beacon 封包後，亦可動態加入或是刪除WDS 連結，進而改變整體系統組態。以無線視訊串流應用而言，運用WDS 的特性可以達到很好的效果，以下描述其運作方式。圖六 WDS 模式之多路徑接收 STA 可接收來自數個智慧型接取點之封包，由VLC 進行播放，故移動過程中視訊不會中斷。當接收狀況不佳，可傳送訊息至家庭多媒體中心要求即時調整編碼位元率。STA 持續發出長週期 beacon 訊號作為回授訊息。和前述監控模式相比較，使用 WDS 模式之多路徑接收有許多優點，列舉如下。 (1) 監控模式中，多個接取點播送之群播封包因為使用同一無線頻道，無合適的協調機制，若發生hidden terminal 效應，易導致大量的訊號碰撞。這一點在使用WDS 模式的多路徑接收方法中獲得解決，各智慧型接取點設定為以 RTS/CTS 模式來傳送視訊封包，可減少碰撞情形發生，有效提昇接收品質。 (2) STA 設定為監控模式時，暫時無法傳送資料，而當WDS 模式下之 STA，可透過智慧型接取點向外傳送。故 WDS 模式之多路徑接收方式除了可收看群播視訊串流，也可提供瀏覽網頁、使用VoIP 甚至視訊電話等許多服務。 (3) WDS 模式中下 STA，本身像一個 " 會移動的接取點 "，可發出 beacon 以建立回授機制，反應使用者動向、接收狀態等資訊，有助於接收影像品質與群播封包之管理。

(8)

A.3 實驗環境與實驗方式本研究透過實驗證明我們所提出之系統能達到無縫式交接並且有效改善現行標準802.11 的 infrastructure 模式之接收視訊品質。我們比較的對象為標準802.11 之 infrastructure 模式、監控模式多路徑接收方式與WDS 模式多路徑接收方式。為了檢驗無線區域網路之群播視訊串流之收視品質，我們利用標準型式之公寓空間，實際建立一個播送群播視訊串流之無線網路環境，此環境經過無線區域網路分析儀Airopeek NX[14]掃描分析，範圍內無其他無線網路干擾，適合作為實驗環境，其空間分佈如圖七所示。圖七實驗環境之空間分佈與移動路徑實驗所視訊來源是一個約 190 秒的影片檔，利用ffmpeg 軟體[15]編碼為標準 MPEG-4 格式，影像大小為 352× 240 像素，框率為 29.97 fps，計有 5512 個視訊框架。 STA 在每一次實驗過程中的移動方式皆依中之紅色路徑所表示，說明如下。(1) t = 0 至 t = 30，使用者停留在 A 位置。(2) t = 30 至 t = 50，使用者由 A 位置移動至B 位置。(3) t = 50 至 t = 80，使用者停留在 B 位置。(4) t = 80 至 t = 90，使用者由 B 位置移動至 C 位置。(5) t = 90 至 t = 120，使用者停留在C 位置。(6) t = 120 至 t = 140，使用者由C 位置移動至 D 位置。(7) t = 140 至 t = 190，使用者停留在 D 位置。在本實驗中我們比較的數據為 (1)STA 以不同接收方式在移動期間所接收到的封包數量。 (2)STA 實際接收到的影像品質，以 PSNR(Peak Signal-to-Noise Ratio)做為比較標準， PSNR 的值愈高，代表影像品質愈好。根據Feamster 等人之研究[16]，使用 MPEG-4 壓縮標準之視訊串流，具錯誤傳遞(error propagation)之現象，故影像品質對封包漏失非常敏感。圖八可以看出不同封包漏失率對影像品質之影像，一般低於20dB 的影像品質即無法收看，故大於 2-8的封包漏失率可能造成影像無法收視。圖八不同封包漏失率對影像品質之影響 A.4 實驗結果與分析 A.4.1 標準的 802.11 之 infrastructure 模式接收封包數 STA 分別使用 Senao NL-2511CD + 與 Orinoco 802.11b Silver 無線網路卡進行六次實驗。表一與表二分別顯示使用兩張無線網路卡之接收封包數，漏失封包數與重覆接收封包數，我們可觀察

(9)

到每次實驗均有大量封包漏失。圖九與圖十為使用兩張無線網路卡之漏失封包分佈情形，可看出移動過程中 STA 並未執行標準交接程序，這是因為STA 接收到來自原接取點的訊號強度尚未衰減到啟動標準交接程序的門檻值，而且使用 Senao NL-2511CD+時明顯比 Orinoco 802.11b Silver 漏失較多封包，推測主要原因為不同產品或韌體版本間，其接收能力與啟動交接程序之門檻值可能不同，故有不同表現。接收封包數漏失封包數重覆封包數 01 8380 898 0 02 7600 1678 0 03 8787 491 0 04 7894 1384 0 05 9214 64 0 06 7982 1296 0 伺服器共傳送 9278 個封包表一接收封包數 (infrastructure 模式，使用 Senao NL2511CD+) 接收封包數漏失封包數重覆封包數 01 8363 915 0 02 9050 228 0 03 9022 256 0 04 9000 278 0 05 8905 373 0 06 8651 327 0 伺服器共傳送 9278 個封包表二接收封包數 (infrastructure 模式，使用 Orinoco 802.11b Silver) 圖九實驗中封包漏失分佈情形 (infrastructure 模式，使用 Senao NL2511CD+) 圖十實驗中封包漏失分佈情形 (infrastructure 模式，使用 Orinoco 802.11b Silver) PSNR STA 端所接收影像之 PSNR 如圖十一與圖十二所示，實驗結果呈現出一致性，當 STA 遠離原接取點，有封包漏失時，因前述之錯誤傳遞現象，影像品質嚴重下降。

(10)

圖十一 PSNR(infrastructure 模式，使用 Senao NL2511CD+) 圖十二 PSNR(infrastructure 模式，使用 Orinoco 802.11b Silver) A.4.2 使用監控模式與 WDS 模式之多路徑接收接收封包數使用多路徑接收方式之接收封包情形如表三與表四所示，可看出監控模式與WDS 模式在實驗過程中，均無封包漏失，而WDS 模式中因為具有第二層的重傳機制，因此接收封包數幾乎是原傳送封包的兩倍，重覆接收的封包可提昇 STA 對接收錯誤的容忍性，並減少封包延遲。接收封包數漏失封包數重覆封包數 01 16676 0 7398 02 16680 0 7402 03 16547 0 7269 04 16906 0 7628 05 16852 0 7574 06 16873 0 7595 伺服器共傳送 9278 個封包表三接收封包數(運用監控模式之多路徑接收) 接收封包數漏失封包數重覆封包數 01 18384 0 9106 02 18179 0 8901 03 18173 0 8895 04 18395 0 9117 05 16800 0 7522 06 18208 0 8930 伺服器共傳送 9278 個封包表四接收封包數(運用 WDS 模式之多路徑接收) PSNR 因為無封包漏失，在實驗過程中 STA 接收之影像品質均與原影像相同，圖十三為Infrastructure 模式與多路徑接收之影像品質比較，可看出本研究所提出之方法可達到無縫交接並改善接收影像品質。

(11)

圖十三 WDS 模式與 Infrastructure 模式接收影像之PSNR 比較 B. 分級 ACK 間隔器 B.1 分級 ACK 間隔器架構設計分級ACK 間隔器可以安裝在伺服器、路由器、閘道器或是使用者的電腦上，也可以和家庭多媒體中心(Home Media Center)整合在一起。其架構在參考許多研究報告後[17-20]，設計如圖十四所示。在最基本的實驗架構下，使用者從伺服器端下載檔案，當資料封包傳送給使用者後，使用者會回覆ACK 至伺服器端。當封包進入了ACK 辨識模組後，若封包被辨識為ACK，則會進入到分級ACK 間隔器中等待安排。如果封包不是ACK，則會進入到逆向的網路緩存區。圖十四分級 ACK 間隔器架構圖當ACK 封包進入了分級 ACK 間隔器模組後，ACK 分類器會將所接收到的ACK 進行分類，利用 iptables 模組[21-22]，可以辨識 WEB、FTP 以及 P2P 類型的 ACK。不同類別的 ACK 會進入到對應的佇列中等待排程。最後， ACK 會經由 ACK 排程器排定之後，進入網路卡的輸出緩存。圖十五則針對分級ACK 間隔器提出精簡的佇列模型分析。ACK 封包進

入了不同class 的 ACK 佇列 QAn，並且

此佇列記錄了目前ACK 預定被傳送的時間，與上一個ACK 被傳送的時間。圖十五分級 ACK 間隔器的佇列模型 B.2 實作程式架構設計如圖十六所示，分級ACK 間隔器程式架構分成主要三個執行緒，Read Packet、Send Packet 與 Bucket Timer。 Read Packet 主要將 ACK 資訊讀取至 userspace 供程式做分發封包的判斷。 Send Packet 將目前選擇目前發送的封包，依照所設計的演算法，加以傳送。 Bucket Timer 依照所設計的演算法，每隔固定的小時間間隔，計算需要分派給各個class 的 token，以達到間隔器的目的。

(12)

圖十六程式架構流程圖 B.3 Class 的排程演算法對於不同Class 之間的排程問題，分級ACK 間隔器採用靜態的優先權排序。間隔器依照 VoIP、WEB、FTP、 P2P 的優先順序發送封包。在封包佇列 (Waiting Queue)中的封包依照優先順序，領取 token，傳送至網卡的輸出緩存，圖十七敘述了在程式設計上詳細的流程圖。圖十七對於不同 Class 的排程流程圖 B.4 Session 之偵測與排程演算法要針對同一class 中的每個 session 的ACK 控制，必須先定義 session 的起點與終點。在 passive -mode FTP 與 WEB 檔案傳輸之下，經過 Ethereal 協定分析軟體實際偵測後，從使用者端來看，我們定義當使用者發送給伺服器端一個 SYN 封包作為資料 session 的起點，而使用者向伺服器端發送 FIN/ACK 封包定義為終點。這在這之間所有使用者端向伺服器端傳送的 ACK 封包都會受到間隔器的控制，如圖十八所示。圖十八 Session 偵測流程對同一class 之下的 ACK，我們提出了兩種排程演算法加以管理。第一種為Token Round Robin (TRR) 演算法。 TRR 的基本概念與程式設計流程圖如圖十九、圖二十所示。對於 class 中的每一個session，分級 ACK 間隔器會在每個time slot 中，輪流地得到允許傳送封包的 token，希望利用此方法希望達成較高的公平性。

(13)

圖十九 Token Round Robin 基本概念

圖二十 Token Round Robin 程式設計流程圖

第二種為 Frequency-Based

Rotation Priority Queue (FBRPQ) 演算法，FBRPQ 是依照 Rotation Priority Queue [23]的設計加以修改。FBRPQ 的基本概念與程式設計流程圖如圖二十

一、圖二十二所示。對於 class 中的每

一個session，分級 ACK 間隔器會在上

一個rotation time slot 中，計算此 session

的 ACK 傳輸量。利用這個 ACK 傳輸

量來決定目前這一個rotation time slot 中，session 發送封包的優先順序。使

用量越高的 session，其優先權將會越

低，藉此方法希望達到對於超量用戶的限制。Rotation time slot 即為調整優先

權的時間間隔。圖二十一 Frequency-Based Rotation Priority Queue 基本概念，圖二十二 Frequency-Based Rotation Priority Queue 程式設計流程圖要將分級 ACK 間隔器實作在 Linux 系統中，程式設計的架構圖如圖二十三所示。主要控制的對像是使用者端向伺服器端所發送出的 ACK。當這些 ACK 進入分級 ACK 間隔器的網路輸入介面時，會被ACK 核心中的辨識模組辨認出來，並且將ACK 的標頭資訊讀入userspace 中。此時分級 ACK 間隔器會依照所寫入的演算法來決定哪些 ACK 需要被送出，並且拉開 ACK 之間的距離，再送至網路輸出介面。若要實現可調適性的控制間隔器的話，可以將 CPU 負載、網路緩存的使用量等

(14)

等資訊，送交分級ACK 間隔器。圖二十三在 iptables 架構下的分級 ACK 間隔器實作完成的分級ACK 間隔器，由於Linux 核心的 iptables 幫助，可以輕易地安裝在 Linux 系統中各個網路檢查點，來達到不同的流量控制的效果。如圖二十四所示，ACK 間隔器可以安裝在INPUT、OUTPUT 以及 FORWARD 等檢查點(hook)。圖二十四在 iptables 架構下的分級 ACK 間隔器，可以掛載在各種網路介面上，譬如使用者端的 OUTPUT 、路由器的 FORWARD 以及伺服器端的 INPUT。 B.5 實驗結果與分析 B.5.1 傳輸速率效能與結果分析此實驗是為了量測分級ACK 間隔器對於傳輸速率的改善效果。實驗架構圖如圖二十五。主要是客戶端向伺服器端要求檔案下載，並且在伺服器的網路輸入端加裝分級 ACK 間隔器，調整 ACK 輸入的速率並且將間隔拉開。圖二十五傳輸速率實驗架構圖在圖二十六中，比較了不同 ACK 間隔器參數設定，對於傳輸速率的影響。利用試誤法找出間隔器最佳的參數設定，避免傳輸中的緩存溢位，可以明顯改進傳輸效能。

Throughput Analysis with WEB and FTP Class

2.742 5.258 7.759 7.664 7.009 2.620 2.739 6.049 0 1 2 3 4 5 6 7 8 9 FTP without Spacer FTP 2tok/2ms FTP 4tok/2ms FTP 6tok/2ms FTP 8tok/2ms FTP 10tok/2ms FTP+WEB without Spacer FTP+WEB 4tok/2ms Dat a Rat e ( M B /se c) 圖二十六平均傳輸速率比較此外，圖二十七、圖二十八則展示了，在啟動了分級ACK 間隔器後，傳輸速率由於受到掌控，變得更加穩定，速率也有提升。圖二十七啟動分級 ACK 間隔器前傳輸速率圖，有WEB 與 FTP 傳輸進行中，速率

(15)

並不穩定。圖二十八啟動分級 ACK 間隔器後傳輸速率圖 B.5.2 Session 公平性的改進此實驗是為了量測分級ACK 間隔器對於同一個class 中各 session 之間的公平性的改善效果。實驗架構圖如圖二十九。主要是兩個客戶端分別向伺服器端要求檔案下載，並且在路由器的網路介面加裝分級ACK 間隔器。圖二十九不同 session 排程演算法下公平性實驗架構圖圖三十表示了各種不同的 session 排程方法所造成的公平性參數變化。圖三十一則展示平均公平性參數的比較。兩種 session 排程演算法之下，一般而言，TRR 表現最好，FBRPQ 次之（視rotation time slot 決定），而不加以控制的對照組在公平性上表現最差。

Fairness Index vs. Time Graph

0.5 0.6 0.7 0.8 0.9 1 1 6 11 16 21 26 31 36 41 46 51 56 61 66 71 76 Time (sec) Fa irness Index No Session Control Token Round Robin FBRPQ RTS=10ms FBRPQ RTS=200ms FBRPQ RTS=500ms 圖三十不同 session 排程演算法下公平性參數變化圖 0.714 0.998 0.946 0.911 0.904 0.693 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00 Without Session control Token Round Robin FBRPQ RTS=10ms FBRPQ RTS=200ms FBRPQ RTS=500ms FBRPQ RTS=1sec F a irn ess In d e x 圖三十一不同 session 排程演算法下，平均公平性參數 B.5.3 CPU 使用率量測在進行實驗的同時，我們也撰寫了 CPU 使用率的偵測程式，來計算分級 ACK 間隔器所消耗的 CPU 資源，並進行比較。由圖三十二可以得知，啟動分級ACK 間隔器後，在 CPU 使用率上： TRR 佔用資源最多，FBRPQ 次之，而不加session 控制的情境下，CPU 使用率最低。根據數據顯示，CPU 使用率都在可接受的範圍，這代表若將此間隔器實現在家用的網路路由器上是可行的。

(16)

3.261 5.376 5.682 4.651 7.865 10.870 10.112 9.195 6.330 7.701 7.935 6.984 3 4 5 6 7 8 9 10 11 12

No Session Control Token Round Robin FBRPQ RTS=10ms FBRPQ RTS=2sec

CP U L o a d ( % )

Minimum CPU Load Maximum CPU Load Average CPU Load

圖三十二不同 session 排程演算法下 CPU 使用率比較最後，圖三十三我們則比較各個 session 排程演算法，在各方面的評價，其中包括：平均傳輸速率、傳輸穩定度、頻寬使用量、公平性、CPU 資源與設計架構複雜度。結果顯示了分級 ACK 間隔器可以藉由改善路由器中緩存溢位的現象，來穩定與增加 TCP 傳輸效能。在公平性議題方面，TRR 與 FBRPQ 也都能夠達到良好的公平性表現。最後的 CPU 測試，也代表了這個實做的可行性，CPU 資源需求並不高。圖三十三各個 session 排程演算法，在各方面的評價 2.1.4 結論與未來展望本研究所提出之架構，在家庭網路端有一支援無縫交接之家庭無線視訊群播服務系統。在我們的實作系統中，利用監控模式與WDS 模式兩種多路徑接收方式使 STA 在移動過程中，同時接收來自數個智慧型接取點的群播視訊封包，不但可實現無縫交接，亦提高對接收錯誤的容忍性，改善視訊品質。在連接網際網路的對外端，我們提出了一個可行的分級ACK 間隔器的設計，藉由此間隔器對 ACK 間隔時間的控制，可以大大提升傳輸效率，也可以減少 TCP bursty 現象對多媒體串流封包的影響，提升多媒體節目之品質。在我們的實作系統中，對於不同 class 之間我們採取了靜態的優先權設計。對於同一 class 之內，針對公平性議題出發，我們提出了 TRR 與 FBRPQ 兩種排程演算法。本研究所提出之最具創新之設計有三：第一，當運用WDS 模式之多路徑接收時，我們將使用者之終端設備提昇為接取點模式而非client 模式，故可利用STA 發出之 beacon 訊號，內含收視狀態等資訊可使鄰近的智慧型接取點知道使用者動態，並調整合適之實體層傳輸速率與封包大小。第二，在收看視訊節目的過程中， STA 與家庭多媒體中心保持連線，當無線網路頻寬不足，或準備執行交接程序時，可要求家庭多媒體中心動態調整至適當編碼位元率，應適應網路環境，此為 IP 層的回授機制。在 WDS 模式下的 STA 更可進一步與智慧型接取點進行MAC 層之回授機制，可改善局部區域內之訊號接收情形，故本系統共有二層回授機制之設計。第三，分級ACK 間隔器可以藉由改善路由器中緩存溢位的現象，來穩定與增加 TCP 傳輸效能。其排程演算法 TRR 與 FBRPQ 也都能夠達到良好的公

(17)

平性表現。此外，由於此分級ACK 間隔器之設計對於 CPU 資源的需求並不高，也不需消耗太多資源在時序控制上，因此大大提高了其實作的可能性。本研究所提出之家庭無線視訊服務系統，可延伸至 VoIP、網路廣播與視訊電話等多媒體應用，因此系統中的 STA 裝置不但可以在移動中收看視訊節目，還能使用無線網路與其他人進行溝通。未來的家庭多媒體中心將整合各種新奇有趣的功能，例如家庭保全監視系統與幼兒看顧系統，隨時提供使用者各項警示訊息與使用者關心的影像畫面；甚至當使用者之可攜帶裝置具備攝影鏡頭，家庭多媒體中心可即時錄製使用者透過無線網路傳回之影像。隨著創意的實現與技術的成熟，數位家庭多媒體應用將更豐富我們的生活。 2.2 子計畫二 - 對等式內容網路之搜尋與傳遞演算法及安全議題研究 2.2.1 計畫摘要在本計畫我們對於如何衡量搜尋網路效能的諸多重要議題做深入思考。現有的評量標準可能會對於搜尋的效能做出偏頗的結論，或是對於演算法的設計提供錯誤的方向。因此，我們定義一個統一的準則，稱之為「搜尋效能」 (Search Efficiency, SE)，以綜合廣泛的方式來處理搜尋效能的問題。SE 的目標在於更充分的描述搜尋網路效能的特性，並對未來的設計提供方向。我們首先在一個理想的網路拓墣， strictly binary tree，藉由分析 SE 在兩種典型的搜尋方法，包括 breadth first search 以及 random walk，來驗證 SE 的正確性。另外，基於各種不同的網路狀況，我們進一步展現 SE 在真

實世界網路拓墣，power-law random graph，描述效能特性的能力。最後，基於 SE 的分析，我們設計一個演算法，dynamic search。Dynamic search 展現出的優異性能，對於 SE 提供未來搜尋網路設計方向的能力做出絕佳示範。 2.2.2 研究方法與結果 A. 搜尋效能在這個計畫中我們定義搜尋效能 (Search Efficiency, SE) 如下：

1 ( ) TTL t QueryHits t t SuccessRate Search Efficiency QueryMsg R = =∑ × 其中 QueryHits(t)表示在搜尋時間為 t 時所找到的目標物；而搜尋時間 t 是以 hop 數目來表示。TTL表示所允許的搜尋時間的最大值。QueryMsg 表示發出詢問的數目。SuccessRate表示對於每次搜尋而言，至少有一個 QueryHit 的比率。而R則代表對於所有網路節點而言，其擁有目標物的比率。如此定義的搜尋效能，可以兼顧詢問的效能、搜尋回應時間及可靠度，而不至於有所偏頗。

B. Strictly Binary Tree

假設一個有 N 個端點的 strictly binary tree，其深度是 log2N。發出搜尋要求者位於這個strictly binary tree 的根部，因

此 query hit 的反應時間就等同於目標

物所在位置的深度。這個樹狀結構如圖三十四所示。經由我們的分析可得知，就Breadth First Search (BFS) 演算法而言，其搜尋效能為

(

)

12 1 1 2 1 1 . 2 t TTL t t TTL t BFS _TTL _t t t SE = R ∑= = ⎡ ⎤ = × − −_⎢ _⎥ ⎣ ⎦ ∑ ∑ 將其對不同的R值作計算，可得到如圖

(18)

三十五所示的結果。首先我們觀察到對於所有的R值而言，SEBFS最後會到達某個固定的值，而這個值取決於搜尋網路的拓墣，與R值無關。其次，對於高R 值來說 (如 10%或是 5%)，搜尋效能在短期內的增長是由於絕佳的詢問效能以及大量散佈的目標物，而長期搜尋效能的消減則是由於受到回應時間 t 的影響。對於低 R 值來說 (如 0.1%或是 0.5%)，搜尋效能則是持續增長的。

圖三十四 A strictly binary tree with the request at the root

圖三十五 search efficiency for BFS

接著我們考慮 Random Walk (RW) 搜尋演算法。我們採用多個 “walker＂來穿過這個網路，walker 的數目以 k 來表示。在深度 t 時，這 k 個 walker 拜訪到的平均數目為 1 ( ) 2 1 (1 ) 2 t k t t E X = ⎡_⎢ − − ⎤_⎥ ⎣ ⎦ 因此，k-random walks 的搜尋效能為 ( ) 1 ( ) 1 ( ) / _{1 1} TTL _, t t TTL E X t t RW k E X t SE R k TTL = ∑ = = =∑ _× × − −⎡⎢_⎣ ⎤⎥_⎦ 假設 R=1%，我們對於不同的 walker 數目 k 得到一系列的效能結果。在圖三十六中我們畫出 RW 以及 BFS 的搜尋效能、成功率、涵蓋範圍、以及詢問訊息的結果。 Depth 2 Depth 3 Depth 1 Requester

Search Efficiency for BFS

0 5 10 15 20 25 30 35 40 1 2 3 4 5 6 7 8 9 10 Depth S earch E ff ici enc y (%) R=10% R=5% R=1% R=0.5% R=0.1%

(a) Search Efficiency

0 2 4 6 8 10 12 14 16 18 1 2 3 4 5 6 7 8 9 10 Depth S ear ch E ffi ci en cy ( % ) k=2 k=5 k=20 k=50 BFS (b) Success Rate 1 10 100 1 2 3 4 5 6 7 8 9 10 Depth S uccess R ate (% ) k=2 k=5 k=20 k=50 BFS (c) Coverage 1 10 100 1000 10000 1 2 3 4 5 6 7 8 9 10 Depth Co ve ra ge k=2 k=5 k=20 k=50 BFS (d) QueryMsg 10 100 1000 10000 Qu er yM sg k=2 k=5 k=20 k=50 BFS

(19)

圖三十六 . Performance comparison by various metrics—(a) Search Efficiency, (b)

SuccessRate, (c) Coverage, and (d) QueryMsg—for RW of various number of

walkers k and for BFS in a strictly binary tree with R = 1% 在圖三十六(a)中，我們觀察得到對於所有 RW 的搜尋效能而言，其都是隨著深度而持續增長。不過無論如何， RW 的搜尋效能都比 BFS 還要小。圖三十六也可以看出，其他三個用來描述效能的方式都會有所偏頗，而導致錯誤的結論與設計方向。

Power-Law Random Graph

對於一個真實的網路而言，其拓墣並不是藉由結構化的組織而成，而是由隨意的方法形成。Adamic [26]的研究結果顯示，現今網際網路符合 power-law 分布，少量的網頁或是網站被大量的連結，而其他的網頁或網站只有少許連結。在一個 power-law random graph

(PLRG) 中，一個端點擁有k 個連結的機率與 k-t 成正比，其中 t>0。我們採用 PLRG 作為網路的拓墣來研究不同搜尋演算法的效能。BFS、M-BFS 以及 RW 的效能比較如圖三十七-圖三十九所示。

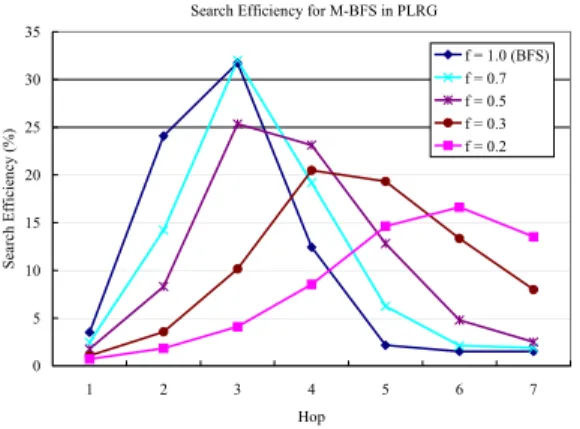

圖三十八. Search Efficiency for M-BFS of various fraction parameters f in a power-law random graph with R =

圖三十九. Search Efficiency for RW of various number of walkers k and for BFS in a power-law random graph with R = 1% 基於我們所提出的搜尋效能及其分析，在 PLRG 拓墣中，BFS 對於區域的搜尋擁有較好的表現，但對於較遠的搜尋則表現持續下滑。M-BFS 藉由其 f 參數來控制其表現。而 RW 在整個搜尋空間來看表現較為穩定，其效能隨著 hop 數目緩慢上升。 D. 動態搜尋所採用的評量指標對於判斷搜尋的效能來說是相當重要的。如果涵蓋範圍是唯一考量的指標，那麼可能會得到錯誤的結論，認為 BFS 是最佳的搜尋演算 Performance Results in PLRG 0 10 20 30 40 50 60 70 80 90 100 1 2 3 4 5 6 7 Hop P erfo rman ce (%) QE in PLRW SuccessRate SE in PLRW SE in binary tree

圖三十七. Performance results in percentage of QE, SuccessRate, and SE in PLRG for BFS

Search Efficiency for M-BFS in PLRG

0 5 10 15 20 25 30 35 1 2 3 4 5 6 7 Hop Search E ff ici en cy (%) f = 1.0 (BFS) f = 0.7 f = 0.5 f = 0.3 f = 0.2 Search Efficiency in PLRG 0 5 10 15 20 25 30 35 1 2 3 4 5 6 7 Hop Sear ch Ef fic ien cy (% ) k = 5 k = 10 k = 100 k = 200 BFS

(20)

法，而不管其造成大量的花費。這樣的作法忽略了系統的負載以及運作效率。另一方面來說，如果搜尋花費是網路中最重要的考量，那麼RW 會被認為是最適當的搜尋演算法。然而，它無法有效的評量達到搜尋網路最終目標的能力-那就是盡快的搜尋到所想要的結 果。因此，偏頗的評量指標會得到錯 誤的結論，並且提供系統設計錯誤的方向。在這裡以我們新提出的動態搜尋演算法，以顯現搜尋效能提供系統設計方向的優點。基於前面章節的結果，這個新的搜尋演算法在短期的搜尋類似BFS，而在長期的搜尋則類似RW。動態搜尋由一個機率性的搜尋開始，當hop 數目 h 小於一 個預設值 n 時，其動態搜尋參數為 fh； 而當 h 大於 n 時，轉變為 random walk 搜尋演算法。因此，動態搜尋演算法的表現是隨著hop 數目而動態改變，在不同的階段調整為適合的搜尋策略 2.3 子計畫三 -支援多媒體內容傳遞的適應性QoS 保證覆蓋網路之研究 2.3.1 計畫摘要在本計畫我們主要探討建置軟管模式(Hose-Model)虛擬私人網路時的流量工程相關議題。虛擬私人網路提供客戶私密及易於管理的通訊環境。一個被稱為「軟管模式」的虛擬私人網路的資源供應模式提供客戶指定頻寬需求的彈性。對於網路服務提供者來說，「流量工程」的目的乃是為了「提升網路骨幹利用率」又同時能「滿足客戶所指定的需求」所必需引進的一項機制。本計畫研究成果主要探討兩個流量工桯問題： (1)如何在可用頻寬有限的網路骨幹成功地建置最多的虛擬私人網路 (2) 如何在「單一連結損壞模式下」為所有建置的虛擬私人網路找出需要保留頻寬較少的一組備原路徑。我們提出兩個新的流量工程演算法 (ETRA 及 GBPH)。針對第一個問題，我們以「拒 絕率」作為比較各種演算法的效能指標。第二個問題則以「所需配置的保護頻寬量」作為效能指標。根據實驗結果顯示，我們所提出的方法較前文獻提出的方法，達到更好的效能。 2.3.2 研究方法與結果

A.1 ETRA provisioning algorithm

ETRA 演算法的描述如下：

Enhanced Tree Routing Algorithm (ETRA)

Input: A Network graph G=(N,L), VPN

access routers AR=(ar1,ar2,…,arp)⊆N,

residual bandwidth constraints B on L, and

a VPN setup request vri =(r1,r2,…,rp).

Output: A minimum cost VPN tree VTMC

for vri, on which all leaf nodes are VPN

access routers arj with rj>0.

Algorithm: 1. VTMC :=Ø; 2. For each v∈N 3. {Tv:= BFS_Tree(G,v); 4. PTv:=Prune_Tree(Tv, vri); 5. Compute_RS(PTv, vri); 6. if(Cost(PTv)<Cost(VTMC) ) VTMC:= PTv; } 7. if (Cost(VTMC) = ∞) 8. {Reject(vri); Return Ø;} 9. else{

10. For each link lx∈VTMC {B(lx) =

B(lx)-RS(lx);} 11. Accept(vri); Return(VTMC);} A.2 以 ETRA 建置 VPNs 之示意圖 假設 NSP 收到兩個 VPN setup requests ，即 vr1=(2,3,3) 和 vr2=(3,3,3)，而且此時網路骨幹每一條連結的可用頻寬為5 單位，若以 ETRA 建置對應的虛擬私人網路，可得到如圖四十的示意圖。圖中紅色及藍色的線條

(21)

分別代表 vr1及 vr2所對應的虛擬私人網路。由於兩個虛擬私人網路都能得到所需的頻寬，因此兩者夠被成功地建置出來，即 ETRA 可以達到的拒絕率為 0% 。但若以傳統的 Tree routing algorithm 來，其拒絕率則高達 50% 圖四十以 ETRA 建置 VPNs 的示意圖 B.1 備原機制的介紹本計劃所提出的備原路徑搜尋機制乃是在單一連結損壞模式的假設下進行的。即在任何一個時間點網路骨幹上最多只會有一個連結會損壞，在下一個連結損壞發生之前，原先損壞的連結會被修復。此外，我們也假設 NSP 為每一個成功建置的 VPN 找出一顆 VPN tree。在以上的假設之下，NSP 可採用以下兩種損壞復原機制: (1) 兩顆連結互斥的 VPN tree：即 NSP 為每一個所要建置的 VPN 建立兩個彼此 “連結互斥的” VPN trees。在網路骨幹正常的情況下，使用 “主要樹”，若主要樹所使用的任一連結有損壞的情形發生時，則使用 “備原樹”。 (2) 備原路徑：即 NSP 為每一個所要建置的VPN 建立一顆 VPN tree vt 及 找到一組對應的備原路徑 BP={bp1,bp2,…,bpk}。其中當 vt 上 的任何一條連結 l 損壞時，NSP 一 定可以在 BP 中找到一條對應的備 原備徑 bpl，使得 vtnew=vt-l+bpl仍然為一顆完整的VPN tree。 C.1 備原路徑及保護頻寬若給定一顆連接所有 VPN access routers/ VPN endpoints 的 VPN tree，如圖四十一中實線及節點a, b, c, d, e, f 所

構成的部份，即為一顆VPN tree。這一

顆VPN tree 所對應的一組備原路徑為

BP={patha,d, pathd,f}。在單一連結損壞

模式下，若VPN tree links {la,b,lb,c,lc,d}

中任何一條連結損壞，則啟動

備原路徑 patha,d，若 VPN tree links

{ld,e,lc,e}中任何一條連結損壞，則啟動備原路徑 pathd,f，如此可以確保若網路中有任一連結損壞時，被影響的 VPN 可以恢復成一顆新的VPN tree。圖四十一 VPN tree 所對應的備原路徑為了確保在單一連結損壞發生時，客戶在事先所指定的軟管模式頻寬需求仍能被滿足，NSP 必需在 VPN tree 及備原路徑上配置額外的頻寬，在本專題當中我們稱之為保護頻寬。如圖四十一，若VPN endpoints a, c, f 事先所指定的 軟管模式頻寬需求為10, 5 及 4 單位，

則備原路徑 patha,d及 pathd,f上分別需要

被配置 9 及 4 單位的保護頻寬，另外

VPN tree link lc,d 上也需要被配置 1 單

位的保護頻寬。

C.2 Greedy Backup Path Heuristic

GBPH 演算法的描述如下：

Greedy Backup Paths Heuristic(GBPH)

a b c d e f 10 9 9 5 4 4 4 4 +1 9 ₄ B B e1,1 e1,1 2 3 e2,1 e2,1 3 3 3 3 2 2 3 3 3 3 3 3 D D A A CC e1,3 e1,3 e2,3 e2,3 e1,2 e1,2 e2,2 e2,2 F F E E G G 5 MPLS Network Backbone 5 5 5 5 5 5 5

(22)

Input: A Network graph G=(N,L) and a

VPN tree, vt, that connects some VPN access routers in AR.

Output: A set of bandwidth-efficient

Backup paths, BP={bp1,bp2,…bpk}, for vt

such that vt can tolerate any single link failure.

Algorithm:

1. BP:= Ø; SP:= Ø;

2. For each link l (l∈L(vt)) {cbp(l):=

Ø;}

3. For each distinct node pair (u,v)

(u,v∈N(vt)) 4. { spu,v:=Compute_Shortest_Path(u,v); 5. if (spu,v≠Ø) SP:=SP ∪ spu,v; } 6. Repeat { 7. bp:=Select_Minimum_Cost_Path(SP) ;

8. For each l∈cover(bp) { cbp(l):=

bp; } 9. PB(bp):=Max_RS(cover(bp)); 10. BP:=BP∪ bp; SP:=SP-bp; 11. For each bp (bp∈BP) {Update_cost(bp);} 12. } Until (all cbp(l)≠Ø, l∈L(vt) ); 13. Output(BP); D.1 Experimental Simulations 為了驗証 ETRA 及 GBPH 的效能， 我們架設了一個實驗模擬器稱為 HVPAS，其架構圖如圖四十二所示。 HVPAS 包含了四個主要的元件：(1)網 路拓樸產生器 (2)網路拓樸解譯器 (3) 軟管模式虛擬私人網路的建置演算法 (包含備原路備搜尋演算法)(4)虛擬私人網路建置需求產生器。 \ 圖四十二、HVPAS 架構圖 D.2 Performance results 為了驗証 ETRA 及 GBPH 的效 能，以下我們展示兩組實驗的實驗結 果。其中第一組實驗檢視了參數 Maxr 對於拒絕率的影響，而第二組實驗則檢 視參數 p 對拒絕率的影響。 第一組實驗的參數配置如表五所示，圖四十三則為其實驗結果。其中 ETRA 能達到的平均拒絕率都遠低於 其它兩種建置演算法，而且其 Average rejection ratio 都接近 0。 G B(li) p Maxr K 由網路拓樸產生器隨機產生 1500 單位 3~8 100 100 表五、第一組實驗的參數配置 0 10 20 30 40 50 3 4 5 6 7 8 p Av er ag e r ej ect io n r at io

provider-pipes Tree routing ETRA

圖四十三、第一組實的實驗結果在第二組實驗當中，我們隨機產生100 個包含3 個 endpoints 的 VPN，並且比 較 Italiano 演算法和 GBPH 演算法在 VPN tree links 上所需要配置的保護頻寬量，其實驗結果如表六所示。實驗結果顯示，GBPH 所需配置的保護頻寬量大約只要 Italiano 演算法的 40% 左右。 Topology Generator Parser O1 Hose-model VPN provisioning algorithms O3 O2 O4 VPN Setup Requests Generator

(23)

Maxr PB Italiano PBGBPH Overprovisioning factor 10 58.06 24.02 2.417 30 171.76 60.63 2.833 60 265.17 99.8 2.657 100 502.178 204.47 2.456 表六、GBPH 和 Italiano 演算法的效能比較

三、

參考文獻

[1] IEEE. Part 11: Wireless LAN Medium Access Control (MAC) and Physical Layer (PHY) Specifications. IEEE Standard 802.11, 1999. [2] CCITT Recommendation MPEG-2, “Generic Coding of Moving Pictures and Associated Audio Information,” ISO/IEC 13818, Geneva, Switzerland, 1994.

[3] ISO/IEC 14496-2 MPEG-4 Video Coding Standard, “Information technology — Generic coding of audio-visual objects – Part 2: Visual,” Oct. 1998.

[4] Joint Video Team of ITU-T and ISO/IEC JTC 1, “Draft ITU-T Recommendation and Final Draft International Standard of Joint Video Specification (ITU-T Rec. H.264 | ISO/IEC 14496-10 AVC),” Joint Video Team (JVT) of ISO/IEC MPEG and ITU-T VCEG, JVT-G050, March 2003.

[5] Apple Computer,

http://www.apple.com/quicktime/

[6] Real networks, RealVideo 10 Technical Overview,

URL:https://helixcommunity.org/realcodecs/#Re alVideo

[7] VideoLAN (free software and open source video streaming solution for every OS). Available:

http://www.videolan.org/

[8] D. Waitzman, C. Partridge, BBN STC, S. Deering, “Distance Vector Multicast Routing

Protocol,” RFC1075, Stanford University, November 1988.

[9] J. Moy, “Multicast Extensions to OSPF,” RFC1584, Proteon, Inc., March 1994. [10] D. Estrin et al,“Protocol Independent Multicast-Sparse Mode (PIM-SM): Protocol Specification,” RFC2362, June 1998. [11] A. Ballardie, “Core Based Trees (CBT version 2) Multicast Routing,” RFC2189, September 1997.

[12] eXtensible Open Router Platform. Available:

http://www.xorp.org/

[13] Host AP driver for Intersil Prism2/2.5/3.

Available: http://hostap.epitest.fi/

[14] Airepeek NX,

URL:http://www.wildpackets.com/products/airop eek_nx

[15] ffmpeg, a command line tool to convert one video file format to another.

Available:http://ffmpeg.sourceforge.net/index.ph

p

[16] N. Feamster and H. Balakrishnan, “Packet Loss Recovery for Streaming Video,” 12th International Packet Video Workshop, Pittsburgh, PA, April 2002.

[17]H. B. Chiou, S. D. Chin, Z. H. Tsai, “A Hierarchical Packet Fair Queueing-Based ACK Spacing Mechanism for TCP/IP over Internet Backbone,” IEICE Transactions on Communications, Vol.E85-B No.1, Jan. 2002.

[18]S. Floyd, V. Jacobson, “Link-sharing and resource management models for packet networks,” Networking, IEEE/ACM Transactions on , Volume: 3 , Issue: 4, p.p. 365 – 386, Aug. 1995..

[19]V. Jacobson, “Flexible, efficient resource management for datagram networks,” Sun

(24)

Microsystems draft, October 12, 1993.

[20]J. Aweya, M. Ouellette, D. Y. Montuno, “A Self-Regulating TCP Acknowledgment Pacing Scheme” International Journal of Network Management Archive, Volume 12, Issue 3, p.p. 145-163, May/June 2002.

[21]The netfilter/iptables: Packet Filtering HOWTO,

http://www.netfilter.org/documentation/index.ht ml, Jan. 2002.

[22]The netfilter/iptables: Netfilter Hacking HOWTO,

http://www.netfilter.org/documentation/index.ht ml, July 2002.

[23]J. Liebeherr, D. E. Wrege, “A versatile packet multiplexer for quality-of-service networks,” Proceedings of the Fourth IEEE International Symposium, High Performance Distributed Computing, p.p. 148 - 155, Aug. 1995.

[24]M. E. J. Newman, S. H. Strogatz, and D. J. Watts. Random graphs with arbitrary degree distribution and their applications. Phys. Rev. E, 64:026118, 2001.

[25]L. A. Adamic, R. M. Lukose, A. R. Puniyani, and B. A. Huberman. Search in power-law networks. Phys. Rev. E, 64:046135, 2001.

[26]L. A. Adamic. The small world web.

Proceedings of the 3rd_{European Conf. on Digital}

Libraries, volume 1696 of Lecture notes in Computer Science, pages 443-452. Springer, 1999.

[27]W. Aiello, F. Chung, and L. Lu. A random graph model for massive graphs. Proceedings of the thirty-second annual ACM symposium on Theory of Computing, pages 171-180, 2000. [28]Q. Lv, P. Cao, E. Cohen, K. Li and S. Shenker. Search and replication in unstructured

peer-to-peer networks. ICS, June 2002.

[29]B. Yang and H. Garcia-Molina. Improving Search in Peer-to-Peer Networks. ICDCS, July 2002.

[30]D. Tsoumakos and N. Roussopoulos. Adaptive Probabilistic Search (APS) for Peer-to-Peer Networks. Technical Report CS-TR-4451, Un. of Maryland, 2003.

[31]S. Milgram, The small-world problem. Psychology Today, 1:62-67, 1967.

[32]S. Jiang, L. Guo and X. Zhang. LightFlood: an Efficient Flooding Scheme for File Search in Unstructured Peer-to-Peer Systems. ICPP, Oct. 2003.

[33]B. F. Cooper and H. Garcia-Molina. SIL: Modeling and measuring scalable peer-to-peer search networks. International Workshop on Databases, Information Systems and Peer-to-Peer Computing, Berlin, 2003.

[34]T. Lin, H. Wang, and J. Wang. Search Performance Analysis and Robust Search Algorithm in Unstructured Peer-to-Peer Networks. CCGrid, April 2004.

[35]C. Gkantsidis, M. Mihail, and A. Saberi. Random walks in peer-to-peer networks. Infocom, March 2004.

[36]I. Stoica, R. Morris, D. Karger, F. Kaashoek, and H. Balakrishnan. Chord: A scalable peer-to-peer lookup service for internet applications. SIGCOMM, 2001.

[37]V. Kalogeraki, D. Gunopulos and D. Zeinalipour-Yazti, A Local Search Mechanism for Peer-to-Peer Networks, CIKM, Nov. 2002. [38]M. Kodialam and T. V. Lakshman, “Minimum Interference Routing with Applications to MPLS Traffic Engineering”, in Proceedings of IEEE INFOCOM , 2000.

(25)

[39]K. Kar, M. Kodialam and T. V. Lakshman, ”Minimum Interference Routing of Bandwidth Guaranteed Tunnels with MPLS Traffic Engineering Applications”, IEEE J. Select. Areas Communications, vol. 18, no. 12, pp.2566-2579, December 2000.

[40]S. Suri, M. Waldvogel and P. R. Warkhede, ”Profile-Based Routing: A New Framework for MPLS Traffic Engineering”, Washington University Computer-Science Technical Report, 2001.

[41]B. Wang, Xu Su, C. L. Philip Chen, ”A New Bandwidth Guaranteed Routing Algorithm for MPLS Traffic Engineering”, in Proceedings of IEEE International Conference on Communications, 2002.

[42]Yi Yang, L. Zhang, J. K. Muppala, S. T. Chanson, ”Bandwidth-delay Constrained Routing Algorithms”, Computer Networks, vol. 42, issue 4, pp. 503-520, July 2003.

[43]N. G. Duffield, P. Goyal, A. Greenberg, ”A Flexible Model for Resource Management in Virtual Private Networks”, in Proceedings of ACM SIGCOMM 99, 1999.

[44]N. G. Duffield, P. Goyal, A. Greenberg, P. Mishra, K. K. Ramakrishnan and J. E. V. D. Merwe, “Resource Management with Hoses: Point-to-Cloud Services for Virtual Private Networks”, IEEE/ACM Transactions on Networking, vol. 10, no. 5, pp. 565-578, October 2002.

[45]A. Kumar, R. Rastogi, A. Silberschatz and B. Yener, ”Algorithms for Provisioning Virtual Private Networks in the Hose Model”, IEEE/ACM Transactions on Networking, vol. 10, no. 4, August 2002.

[46]A. Jűttner, I. Szabơ and Á Szentesi, ”On Bandwidth Efficiency of the Hose Resource

Management Model in Virtual Private Networks”, in Proceedings of IEEE INFOCOM, 2003.

[47]G. Italiano, R. Rastogi and B. Yener, “Restoration Algorithms for Virtual Private Networks in the Hose Model”, in Proc. of IEEE INFOCOM, 2002.

[48]Norden, M. M. Buddhikot, M. Waldvogel and S. Suri, Routing Bandwidth-Guaranteed Paths with Restoration in Label-Wwitched Networks, Computer Networks 46(2) (2004) 197-218.

[49]A. Balasubramanlan and G. Sasaki, Bandwidth Requirement for Protected VPNs in the Hose Model, in: Proc. of IEEE International Symposium on Information Theory, 2003.

[50]Chun Tung Chou, Traffic Engineering for MPLS-based Virtual Private Networks, Computer Networks 44(3) (2004) 319–333.
