液晶線性與非線性光學之研究( II)

行政院國家科學委員會專題研究計畫 成果報告

液晶線性與非線性光學之研究( II)

計畫類別： 個別型計畫

計畫編號： NSC93-2112-M-009-022-

執行期間： 93 年 08 月 01 日至 94 年 07 月 31 日

執行單位： 國立交通大學光電工程學系(所)

計畫主持人： 王淑霞

共同主持人： 梁寶芝

報告類型： 精簡報告

報告附件： 出席國際會議研究心得報告及發表論文

處理方式： 本計畫可公開查詢

中 華 民 國 94 年 7 月 22 日

行政院國家科學委員會補助專題研究計畫成果報告

子題一 :

液晶非等向特性對雷射光自我組成現象影響之研究

計畫編號：NSC 93-2112-M-009-022

執行期限：93 年 8 月 1 日至 94 年 7 月 31 日

主持人：王淑霞 國立交通大學光電工程研究所

一、 中文摘要 在 非 線 性 光 學 領 域 中 ， 兩 道 counter- propagating 的雷射光於非線性材料中會產生 有趣的自組現象(self-organization)，以致 雷射光橫向平面會自發性形成各種不同的亮 暗 分 佈 。 依 據 W.J. Firth1,2,3 提 出 Kerr medium 在外加單一 feedback mirror 的簡單 架構下雷射光也會產生橫向不穩定性進而造 成雷射光於橫向平面有亮暗的圖像產生。液 晶是一種很獨特的非線性材料，也是一種 Kerr-like medium，利用液晶來做雷射光自 我組成這個光學現象的特性研究尚須考慮液 晶本身的特性。線狀液晶具有獨特的非等向 特性，這個特性會對雷射光自組圖像造成一 定的影響而使自組圖像產生變化。 在本計畫中，我們從以水平排列的線狀 液晶為材料在有外加光場及電場及 feedback mirror 的條件所導出的線性不穩定性分析著 手，探討液晶的非等向特性對雷射光自組圖 像有何重要的影響。 關鍵詞：線狀液晶、非線性光學、不穩定性 分析、雷射光自我組成 Abstract

The spontaneous pattern-formation in the transverse plane of the laser beam due to the self-organization phenomenon of the beam in

the nonlinear materials shows various interesting patterns in the region of nonlinear optics. According to the simple setup proposed by W.J. Firth1_{, transverse instabilities of the} laser beam occur when the beam passes through the kerr medium and being reflected by a mirror as a optical feedback. As liquid crystals can be viewed as kerr-like media we can study this interesting phenomenon by using liquid crystals as the nonlinear materials. Unlike the isotropic assumption in the previous theory proposed by W. J. Firth1,2,3_{, liquid} crystals have very unique anisotropic property and this property will affect the self-organization phenomenon of the laser beam effectively. Therefore, we will study the influence of the anisotropic property of liquid crystals on the self-organization phenomenon of the laser beam.

In this project, we start from the results of the linear stability analysis of the self-organization phenomenon of the laser beam by using a nematic liquid crystal film with the existence of the external electric and optical fields in the optical feedback configuration. Within the results of the linear stability analysis we will change the experimental characters related with the system anisotropy and see what will the self organized patterns change.

Keywords: nematic liquid crystals, nonlinear optics, instability analysis, self-organization of the laser beam

二、 緣由與目的

在1988 年 W.J. Firth 提出 Kerr medium 在 兩道對打(counter-propagating)的雷射光下的

橫向不穩定性研究1,2，且在1990 年提出 Kerr

medium 外加單一 feedback mirror 情形下的空

間不穩定性3，引發學者利用各種不同的材料

做 實 驗 上 的 研 究 。G. Grynberg 利 用 兩 道 counter-propagating 的 雷 射 光 打 在 sodium vapor 上觀察到了六角形分布的圖像且利用 mirrorless four-wave mixing oscillation 去解釋 它4。 P.P. Banerjee 利用 KNBo3 也觀察到六

角形分布的圖像5。且將此現象和一般自然界

的自組現象的觀念做了第一次的連結。然而 以 液 晶 為 材 料 做 此 方 面 的 研 究 的 有 R. Macdonald 以 Hybird aligned 5CB 觀察到六角 形 的 圖 像 6。 然 而 E.Santamato 利 用 Homeotropic aligned E7 也觀察到了類似的圖 像7，且利用Talbot Effect 去解釋形成的原因。 E. Santamato 在近年利用液晶參雜雷射染料 的方式成功的觀察到 Self-Defocusing 材料的 自組圖像8。另外T. Tschudi 則是利用 LCLV 去做相關的研究9，且利用外加透鏡及spatial filter 的方式去做圖像的穩定及明顯化 10_。以 液晶作為材料的研究主要分為兩個方向， T. Tschudi 著重於利用外加光學系統去做圖像的 純化，而E. Santamato 則著重於不同材料以達 到自組現象產生的研究，且以液晶為材料的 研究中完全沒有加入電的效應在內。於去年 的計畫中，利用不同的液晶排列方式配合外 加電場，我們可以觀察到E. Santamato 觀察到 的非六角形圖像。另外， 我們已經推導出水 平加電壓液晶所要滿足的擴散方程及要產生 圖像的臨界光強。此擴散方程具非等向性特 性，此種擴散非等向性，也反應在臨界光強 的分佈上。 在本計畫中，我們從已經完成的線性不 穩定分析的理論推導結果出發，藉由實驗參 數的改變來調變由於液晶本身的非等向特性 所造成的橫向圖像形成所須臨界光場強度的 非等向分佈情形，進而分析此非等向特性的 強弱對雷射光自組圖像的形成有何影響。 三、 結果與討論 在本計畫中，我們探討利用水平排列線 狀液晶在單一光回饋系統當中由於材料本身 的非等向特性造成有趣的光學圖像形成。由 於液晶材料彈性常數的非等性會造成主要擴 散方程的非等向性因而造成光學圖像形成所 需的臨界光強度分佈有非等向的特性，藉由 此非等向特性我們即可看到不同的光學圖像 形成。藉由簡單分析等效擴散非等向性，我 們可以推論可能觀察的光學圖像。 圖一及圖二為我們的實驗架構及水平 加電壓樣品的表示圖。延續以往的理論推 導，由光場強度改變所導致的相位改變δf所 要滿足的擴散方程如下所示 I y l x l t x y δφ αδ δφ δφ δφ τ + = ∂ ∂ − ∂ ∂ − ∂ ∂ 2 2 2 2 2 2 _, (1) 而 G I J dJ n fr a t e 0 1 1(2 ) (2 ) 2 λ θ θ µ π α = − ,

)]} 2 ( ) 2 ( [ 2 2 { k k J_{0 t} J_{2 t} G= + − θ − θ , ]} ) 2 ( ) 2 ( 2 1 [ 2 1 { ) ( 1 1 0 2 2 t t t x J J k d G l θ θ θ π + + − = , ) ( ) ( 1 11 22 2 2 k k d G l_y π = , 1 ) / ( _{33 11} − = k k k , _{1 ( / )}2 o e n n − = µ , 其中τ為動態的時間係數，會與液晶材料的粘 滯係數有關，θ 為液晶的傾角，k11，k22與k33 為液晶的展曲，扭曲與彎曲的彈性形變常 數，lx 與 ly為x 與 y 方向的擴散長度且與液 晶的傾角及材料的參數有關。從(1)式中我們 可以看出，利用液晶為非線性材料其光場改 變所導致的相位改變所要滿足的擴散方程， 其 x 與 y 方線的擴散長度是不相等的。而這 一種非等向的特性跟E. Santamato 提出的特 性相似，原因是由於液晶本身的彈性非等向 性有關。接下來要求出光學圖像形成的臨界 光強度，依循以往文獻中的方式對(1)式作線 性穩定性分析。假設一個微小的餘弦相位微 擾加入剛穿過樣品的光束中求出要形成光學 圖像所要滿足的臨界光強度分佈如下 ) 2 sin( 2 ) sin cos ( 1 ) , ( 0 2 2 2 2 2 2 L q R l l q q I x y th λ π α ϕ ϕ ϕ = + + , (2) 其中q 為相位微擾的波向量，ϕ 為相位微擾 的方向，λ0為入射光波長，L 為樣品與反射 鏡距離而R 為反射鏡的反射率。 對於水平排列的液晶樣品來說，相對的 參數我們可以改寫為: ) ( ) ( ; ) 2 ( 2 ) 1 ( ) ( 1 ); 1 ( ) ( 1 2 11 0 2 1 2 2 2 2 µ π λ θ µ π α π π e fr fr a e b y a x n d ck I G I dJ n k d G l mk d G l − = − = + = + = (3) 而 a a a a a a a J J m J J k k G θ θ θ θ θ ) 2 ( ) 2 ( 2 1 ( 2 1 )]}; 2 ( ) 2 ( [ 2 2 { 1 0 2 0 − + = − − + = 2 11 22 11 33 _{1; 1; 1 ( )} o e b a n n k k k k k k = − = − µ= − a θ 為中間層液晶外加電壓下的平均傾角， c 為真空中的光速，d 為樣品厚度，ne和no，ε// 和ε_⊥ 為與樣品光軸平行和垂直的折射係數 及介電係數。在(2)式中臨界光強度可預期達 到 最 小 值 當 ( 2_λ0 /2_π)₌1 L q Sin 或 是 當 L q≈π / λ0 。這也是如同 Talbot 效應的預 測結果。 從(2)式可知，臨界光強度與擴散長度有 關，而從(3)式可知擴散長度與液晶彈性係數 的相對值有關。為了了解臨界光強度的非等 項特性必須先了解擴散長度的非等向性。從 (3)式著手，可以把擴散長度的非等向性以下 式表示： σ π) ] ( 1 [ 2 2 2 2 d G l l l = x − y = ∆ (4) 其中 b a k mk − = σ 在以下的討論中，可將σ 視為等效的擴散非 等向性而此非等向性與液晶的彈性常數的非 等向性有關。 考慮由彈性常數造成的臨界光強度的非 等向性及電場可調變非等向性程度的特性來 看我們可以用多種方法來得到不同的光學圖 像。 從之前計劃的結果得知，當臨界光強度 的非等向性存在的時候我們可以利用改變入 射光強11或是藉由電場調變非線性強度12而 獲得六角及線狀的光學圖像。一般來說，當 s為正時 lx大於ly。此時臨界光場分布的最小

值會在j=p/2 最大值會在 j=0、p。所以當入 射光強度大於或接近最小值時我們可以觀察 到垂直的線狀圖像，而當入射光強大於且接 近最大值時可以觀察到六角的圖像。反之當 s為負時 lx 小於 ly。此時會得到相反的結果， 也就是臨界光強分布的最小值會在j = 0、p 兒最大值則在 j=p/2。故藉由控制入射光強 或調變非線性強度我們可以獲得水平的線狀 和六角的圖像。 根據以上的討論，要討論彈性常數非等 向性對光學圖像的影響，可藉由探討彈性常 數的非等向性對於等效擴散非等向性s的影 響得知。為了以實驗觀察光學圖像， 以外加 靜電壓偏壓的水平向列型液晶為樣品(E7)， 樣品厚度大約為68um，放入單一光回饋的系 統中(如圖一的架構)。是當控制入射光強我 們可得到垂直的線狀圖像以及六角的圖像。 為了辨別彈性常數的非等向性和實驗觀 察的相關性我們可以從(4)式的 s來分析。(4) 式中m 與qa的關係曲線如圖四所示。在 qa = 0 時 s = 0.11 而qa = p/2 時 m = 1。表示可藉 由電場調變qa進而調變m 值從 0.11 到 1。從 表一的材料參數可知在此例中 ka為正而 kb 為負。 從(4)式及圖四中我們可以知道 s恆為 正。故對於水平排列的現狀液晶而言我們只 能得到垂直的線狀圖像及六角的圖像。 四、 計畫成果自評 從本計劃的研究中可以得知液晶彈性常 數的非等向性對於光學圖像的型成有非常大 的影響! 我們對於液晶本身的彈性常數的非 等向性對光學圖像形成的影響以理論分析及 實驗的印證加以探討，但礙於不同彈性常數 特性的液晶材料並不易取得我們無法一一將 各種情形以實驗的方法呈現，但已將其他不 同彈性常數的例子以數值的方法說明可能觀 察到的光學圖像並將此研究結果發表於參考 文獻中13。 本計畫中所得到的部分結果已發表在 2004 年的國外期刊中11~13 。 五、 參考文獻

[1] W.J. Firth and C. Pare, Optics Letters, Vol.13, No.12, p1096, 1988.

[2] W.J. Firth, A. Fitzgerald and C. Pare, JOSA B, Vol.7, No.6, p.1087, 1990.

[3] W.J. Firth, Journal of Modern Optics, Vol.37, No.2, p151, 1990.

[4] G. Grynberg et al., Optics Communications, Vol. 67, No.5, p363, 1988.

[5] P.P. Banerjee et al., Optics Letters, Vol.20, No.1, p10, 1995.

[6] R. Macdonal and H.J. Eichler, Optics Communications, 89, p289, 1992.

[7] E. Santamato et al., APL, Vol.64, No.23, p3080, 1994.

[8] E. Santamato et al., Optics Communications, Vol. 143, p57, 1997.

[9] T. Tschudi et al., Optics Communications, 102, p115, 1993.

[10] T. Tschudi et al., PRL, Vol.84, No.5, p879, 2000.

[11] Hsu-Kuan Hsu, Shu-Hsia Chen and Yinchieh Lai, Opt. Express, Vol. 12, No. 7, pp. 1320-1328, 2004.

Shu-Hsia Chen, Appl. Phys. Lett. 85, pp. 2724, 2004.

[13] Hsu-Kuan Hsu, Yinchieh Lai and Shu-Hsia Chen, Jpn. J. Appl. Phys. Vol. 43, pp. 6229, 2004. 六、 附圖與表格 圖一 實驗裝置圖：利用分光鏡在屏幕上觀察反 射回樣品的雷射光的近場橫向圖像 圖二 水平排列液晶樣品結構及分子排列

(a) (b)

圖三 近場圖像(a) input power = 0.74W, (b)

input power = 0.83W, with biased voltage = 1.117 Vrms, d = 68um, L = 1.9cm, R = 0.65, and beam diameter = 1.4mm.

0 0.2 0.4 0.6 0.8 1 1.2 0 0.25 0.5 0.75 1 1.25 1.5 average orientational angle (rad.)

m

圖四 The calculated value of m versus the average orientational angle.

表一 material parameters of nematic liquid crystal E7 Liquid crystal material E7 ne 1.75 no 1.5231 e// 19.6 e^ 5.1 k11 12pN k22 9pN k33 19.5pN

行政院國家科學委員會補助專題研究計畫成果報告

子題二 :液晶線性光學在液晶盒界面特性量測之應用研究

計畫編號：NSC 93-2112-M-009-022

執行期限：93 年 8 月 1 日至 94 年 7 月 31 日

主持人：王淑霞 國立交通大學光電工程研究所

一、 中文摘要 液晶盒界面特性影響液晶指向矢的排列 分佈，間接影響著液晶盒的光學特性、動態響應 等。因此，這些界面特性對於液晶顯示器的設 計、品質、穩定性影響甚巨。 在本計畫中，我們利用液晶之線性光學性 質，探討液晶盒的相位延遲與外加電壓的關係。 由此，我們提出利用外加電場導致垂直排列反射 式液晶盒的雙折射變化，來量測預傾角的方法。 我們理論上推導出在小的外加電壓下，液晶盒的 相位延遲變化正比於外加電壓的平方。預傾角便 可以由斜率推導出來。在實驗上，相位延遲可由 簡單的光學系統測量出，進而求出液晶盒的預傾 角。 關鍵詞：預傾角量測、垂直排列反射式液晶顯示 器 二、 Abstract：

The characteristics of the interface in the liquid crystal cell have great influence on the distribution profile of the liquid crystal directors, which affect the optical properties and the dynamical responses of the cell. Therefore, these characteristics, especially the pretilt angle, are the key parameters when we design the liquid crystal displays or study the qualities and the stabilities of the displays.

In this project, we used the linear optics of liquid crystal to study the relationship of the phase retardation and the transmittance with the applied voltage. Therefore, a field induced birefringence method is demonstrated for determining the pretilt angle of a vertically aligned reflective liquid crystal display. We derive theoretically that the field induced optical phase retardation is linearly proportional to the square of the applied voltage in the low voltage regime. The pretilt angle can be deduced from the slope of this linear relation. The optical phase retardation is measured by a simple optical system and the pretilt angle can be determined easily.

Keywords: Pretilt angle measurement, vertically aligned reflective liquid crystal display

三、 緣由與目的

利用線性光學並針對非扭轉型穿透式液晶 盒，量測其預傾角的研究已經發展很多年，其量 測 的 方 法 有 利 用 旋 轉 液 晶 盒 找 出 其 對 稱 點 的 crystal rotation method1

、improved crystal rotation method2

、利用磁場的magnetic null method3

及利 用正射與不加電壓的相位差的方法 4 等。然而至 目前為止，量測反射式液晶盒之預傾角的研究卻 很少，僅有一篇由我們實驗室所提出之 VA-mode 反射式液晶盒之量測方法 5 。然而此方法需要有

液晶盒之模擬軟體方能決定液晶盒之預傾角，且 需人工一步一步作模擬分析比對，並不合適一般 實驗室或工廠用。而反射式液晶顯示器近年來因 具有省電、輕巧、室外的可閱讀性而蓬勃發展。 對於在設計產品時，尚可用穿透式的液晶盒之量 測作為依據，但對於實際上反射式液晶顯示器可 能發生的問題，以及之後的穩定性、老化等的問 題，還是直接量測較能真正瞭解與確定問題所 在，進而提升液晶顯示器之品質。所以，設計新 的、準確又方便的量測反射式液晶盒方法是非常 迫切需要的。 四、 結果與討論 我們從彈性連續體理論出發，液晶盒的自由 能密度為： dz D dz d k k F z d ⎭ ⎬ ⎫ + + ⎪⎩ ⎪ ⎨ ⎧ ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ + = ⊥

∫

) sin cos ( ) cos sin ( 2 1 2 2 // 0 2 0 2 2 33 2 11 θ ε θ ε ε θ θ θ , (1) 其中k11和k22為彈性係數，ε// 和ε⊥ 是液晶在長 軸與短軸上的介電常數，d 為液晶層厚度，Dz 為 z 方向上的電位移，θ(z)為指向矢的傾角（從z軸 算起）。 利用變分法以及泰勒展開，求出外加小電壓 下，指向矢平衡時的位置，需滿足下方程式：

( )

2 0 2 2 0 ₈ ) ( θ π θ θ θ th m m _V V V V = − ≈ ∆ . (2) 其中θ₀為預傾角，θ_m為液晶盒中間層指向矢的傾 角， ) ( _// 0 33 ε ε ε π − = ⊥ k V_th 。 再將指向矢位置與外加電壓的關係式代入 液晶盒的相位延遲的公式：

]

∫

− ⎢ ⎢ ⎣ ⎡ + = Γ d o o e o e _{n dz} z n z n n n V 0 2_cos2 _{( )} 2_sin2 _{( )} 4 ) ( θ θ λ π ,(3) λ 為入射光的波長，ne 和 no 為液晶非尋常光與 尋常光的折射率。經泰勒展開，可得到相位延遲 與外加電壓的關係式：

( )

. 3 ) ( ) 0 ( ) ( 2 2 2 0 2 2 2 3 V V n d n n n V V th e o o e θ λ π − ≈ Γ − Γ = ∆Γ (4) 上方程式中，液晶的參數可由液晶供應商提 供，但仍須知道液晶盒的厚度 d。在垂直排列的 液晶盒，我們可由下方程式求得液晶盒的厚度5 ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ − − = Γ V V d n n V e o ζ th λ π 1 ) ( 4 ) ( . (5) 圖一(a)為電腦模擬出的相位延遲與外加電 壓的關係圖。我們重新繪出相位延遲與外加電壓 倒數的關係圖，如圖一(b)，利用公式(5)與外差 法在電壓無限大時，得到液晶盒的厚度。在外加 小電壓時，對於不同預傾角的反射式液晶盒而 言，相位延遲與外加電壓的平方成正比，如圖一 (c)，代入公式(4)而求得預傾角。 圖二為實驗量測反射式液晶盒的相位延遲 與外加電壓的關係的裝置圖。圖三是以垂直排列 的反射式液晶盒 A 為例的實驗量測圖，依照我們 提出的方法，得到液晶盒的厚度與預傾角。 由於此方法也可以用在穿透式液晶盒上，僅 需修正公式(5)成為：

( )

. 6 ) ( 2 2 2 0 2 2 2 3 V V n d n n n V th e o o e θ λ π − ≈ ∆Γ (7) 因此，我們用傳統的crystal rotation 的方法測 得穿透式液晶盒 C 的預傾角來驗證此方法，其 結果是非常吻合的。驗證了我們所提出來之方 法是正確且可行的。表 I 即為實驗量測兩個垂 直排列反射式液晶盒（A 和 B）與一個垂直排列 穿透式液晶盒（C）的厚度與預傾角。 五、 計畫成果自評 在本計畫中，我們經由理論的分析與推導，得

到了垂直排列反射式液晶盒的預傾角與相位延 遲的簡單公式。並在實驗上，實際量測出反射式 液晶盒的預傾角。成功的解決了量測垂直排列反 射式液晶盒預傾角的問題。 本計畫中所得到的部分結果已發表在 2004 年 的國外期刊中5,11 。 六、 參考文獻

[1] T. J. Scheffer and J. Nehring, J. Appl. Phys., vol. 48, no. 5, pp. 1783, 1977.

[2] G.Baur, V. Wittwer and D. W. Berreman,

Physics Lett. A., vol. 56, no. 2, pp. 142-4, 1976.

[3] Jin Seog Gwag etc., J. Appl. Phys., vol. 93, no. 8, pp. 4936, 2003.

[4] K. Y. Han, T. Uchida and S. B. Kwon, Mol.

Cryst. Liq. Cryst., Vol. 302, pp.1145-50, 1997.

[5] Shu-Chan Hsiao, Jy-Shan Hsu, Bau-Jy Liang and Shu-Hsia Chen, Journal of SID, vol. 11, no. 4, pp. 629, 2003.

[6] G. P. Sinha, Bs. Wen, and C. Rosenblatt, Appl.

Phys. Lett., vol. 79, no. 16, pp.2543, 2001.

[7] Jy-Shan Hsu, Bau-Jy Liang and Shu-Hsia Chen, IEEE Transactions on Electron Devices, Vol. 52, no. 5, 918, 2005.

七、 附圖與表格

表 I：反射式液晶盒 A 和 B 與穿透式液晶盒 C 的液晶 盒的厚度與預傾角測量值。

Test cell A (VA R-LCD) B (VA R-LCD) C (VA T-LCD) Cell gap 3.51 3.89 11.26 Pretilt angle 4.3° 0.8° 3.98° 0 50 100 150 200 250 300 350 400 450 0 4 8 12 16 20

Applied voltage (volts)

Phase retardati on (degr ees) 7° 5° 3° 1° 0 100 200 300 400 500 0 0.2 0.4 0.6 0.8 1

1/(Applied voltage) (1/volts)

Phase r e ta rdat ion(degr ees) 7° 5° 3° 1° (a) (b) (c) 0 4 8 12 0 0.5 1 1.5

(Applied Voltage)^2 (volts^2)

P hase r e tard ati on (d etree s )

(Applied voltage)2 _(volts)2

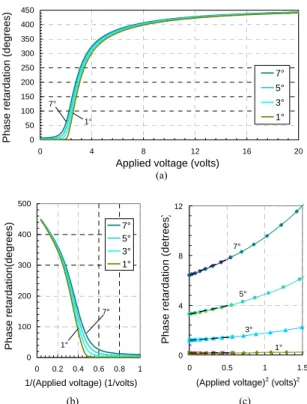

1° 7° 5° 3° 7° 1° 1° 7° 圖一 (a)垂直排列反射式液晶盒在外加電場作用下的 相位延遲對外加電壓的關係圖。(b) 相位延遲對外加 電壓的倒數的關係圖，可求出此垂直排列反射式液晶 盒的厚度。(c) 相位延遲對外加電壓的平方的關係 圖，可求出此垂直排列反射式液晶盒的預傾角。 Beam splitter Polarizer Quarter-wave plate Rotating analyzer Detector

V

He-Ne laser Sample Lock-in amp. 圖二 垂直排列反射式液晶盒在外加電場作用下，量測 相位延遲與外加電壓關係的實驗裝置圖。

0 50 100 150 200 250 300 350 0 5 10 15 20 25 30 Voltage (volts) Phas e r e tar dati on (degr ees ) 1.5 1.7 1.9 2.1 2.3 2.5 0 0.2 0.4 0.6 0.8 1 Voltage^2 (volts^2) P has e ret a rd a ti o n (degrees ) experiment fitting curve 240 260 280 300 320 340 0 0.05 0.1 0.15 0.2 1/Voltage (1/volts) P h a s e r e ta rdat ion (degr ees ) (a) (b) (c) (Applied voltage)2 (volts)2

圖三 (a)垂直排列反射式液晶盒 A 在外加電場作用下 的相位延遲對外加電壓的關係圖。(b) 相位延遲對外 加電壓的倒數的關係圖，可求出液晶盒 A 的厚度。(c) 相位延遲對外加電壓的平方的關係圖，可求出液晶盒 A 的預傾角。
