觀看角度和亮度對觀看裸視立體3D 顯示器之視覺疲勞與主觀偏好的影響

N/A
N/A
Protected

Academic year: 2021

Share "觀看角度和亮度對觀看裸視立體3D 顯示器之視覺疲勞與主觀偏好的影響"

Copied!
10
0
0

加載中.... (立即查看全文)

全文

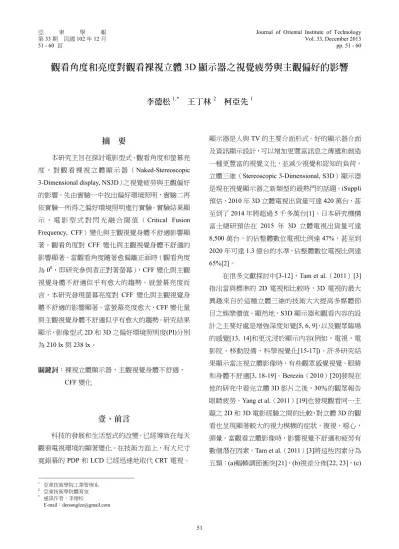

(1)

51 - 60 頁 pp. 51 - 60

៍࠻֎ޘ׶ܪޘ၆៍࠻ᄥෛϲវ

3D ពϯጡ̝ෛᛇি౻ᄃ͹៍ઐр۞ᇆᜩ

Ղᇇڗ

1,*

ͳ˚ڒ

2

ߟֲА

1

本研究主旨在探討電影型式、觀看角度和螢幕亮 度 , 對 觀 看 裸 視 立 體 顯 示 器 (Naked-Stereoscopic 3-Dimensional display, NS3D)之視覺疲勞與主觀偏好 的影響。先由實驗一中找出偏好環境照明,實驗二再 依實驗一所得之偏好環境照明進行實驗。實驗結果顯 示 , 電 影 型 式 對 閃 光 融 合 閾 值 (Critical Fusion Frequency, CFF)變化與主觀視覺身體不舒適影響顯 著。觀看角度對 CFF 變化與主觀視覺身體不舒適的 影響顯著。當觀看角度隨著愈偏離正面時(觀看角度 為00,即研究參與者正對著螢幕),CFF 變化與主觀 視覺身體不舒適似乎有愈大的趨勢。就螢幕亮度而 言,本研究發現螢幕亮度對 CFF 變化與主觀視覺身 體不舒適的影響顯著。當螢幕亮度愈大,CFF 變化量 與主觀視覺身體不舒適似乎有愈大的趨勢。研究結果 顯示,影像型式2D 和 3D 之偏好環境照明度(PI)分別 為210 lx 與 238 lx。 ᙯᔣෟ:裸視立體顯示器、主觀視覺身體不舒適、 CFF 變化

ಥă݈֏

科技的發展和生活型式的改變,已經導致在每天 觀看電視環境的顯著變化。在技術方面上,有大尺寸 寬銀幕的PDP 和 LCD 已經迅速地取代 CRT 電視。 顯示器是人與TV 的主要介面形式。好的顯示器介面 及資訊顯示設計,可以增加更豐富訊息之傳遞和創造 一種更豐富的視覺文化,並減少視覺和認知的負荷。 立體三維(Stereoscopic 3-Dimensional, S3D)顯示器 是現在視覺顯示器之新類型的最熱門的話題。iSuppli 預估,2010 年 3D 立體電視出貨量可達 420 萬台,甚 至到了2014 年將超過 5 千多萬台[1]。日本研究機構 富士總研預估在 2015 年 3D 立體電視出貨量可達 8,500 萬台,約佔整體數位電視比例達 47%,甚至到 2020 年可達 1.3 億台的水準,佔整體數位電視比例達 65%[2]。 在很多文獻探討中[3-12],Tam et al.(2011)[3] 指出當與標準的 2D 電視相比較時,3D 電視的最大 興趣來自於這種立體三維的技術大大提高多媒體節 目之娛樂價值。顯然地,S3D 顯示器和觀看內容的設 計之主要好處是增強深度知覺[5, 6, 9],以及觀眾臨場 的感覺[13, 14]和更沈浸於顯示內容(例如,電視,電 影院,移動設備,科學視覺化[15-17])。許多研究結 果顯示當注視立體影像時,有些觀眾感覺視覺、眼睛 和身體不舒適[3, 18-19]。Berezin(2010)[20]發現在 他的研究中看完立體3D 影片之後,30%的觀眾報告 眼睛疲勞。Yang et al.(2011)[19]也發現觀看同一主 題之2D 和 3D 電影經驗之間的比較,對立體 3D 的觀 看也呈現顯著較大的視力模糊的症狀,複視,噁心, 頭暈。當觀看立體影像時,影響視覺不舒適和疲勞有 數個潛在因素。Tam et al.(2011)[3]將這些因素分為 五類:(a)輻輳調節衝突[21],(b)視差分佈[22, 23],(c) 1 亞東技術學院工業管理系 2 亞東技術學院體育室 * 通訊作者:李德松 E-mail:dersonglee@gmail.com

(2)

雙眼不匹配[23],(d)深度不一致[24],以及(e)感知和 認知不一致[25]。

在顯示器上影響視覺績效和視覺疲勞有很多因 素,譬如:環境照明、觀看角度、螢幕亮度等。環境 照明為視覺顯示終端機(Visual Display Terminal, VDT)作業環境設計的重要考慮因素之一,目前已有 許多研究建議VDT 的環境照明水準。一般而言,對 CRT 工作站,均建議環境照明應介於 200 lx 至 500 lx 之間。Helander 與 Rupp(1984)[26]指出環境照明度 水準的選擇,應視作業內容而定。Ostberg(1980)[27] 認為,環境照明必需適當,對於需要直接從 CRT 閱 讀的工作環境更是重要。Xu 和 Zhu(1990)[28]的研 究則發現,較高環境照明的視覺績效比較低的環境照 明佳。Chen and Lin(2004)[29]指出 TFT-LCD 與 CRT 相比較,就視覺辨別和主觀偏好而言,更低的環境照 明度(200 lx)比更高的環境照明度(700 lx)稍微好一 點。Shieh and Lin(2000)[30]發現螢幕類型明顯地 影響視覺績效,研究參與者以LCD 執行較以 CRT 執 行的好,以及對200 lx 而言,視覺績效在 450 lx 的環 境照明度下較好。美國照明工程學會(Illumination Engineering Society)(1981)[31]建議一般性辦公作 業的照明水準為750 lx,德國工業標準(1981)[32] 建議為500 lx。有關 VDT 設備辦公室的實際照明水 準調查研究發現,大部份的照明水準介於300 到 500 lx 之間(Laubli et al., 1982; Stammerjohn et al., 1981) [33, 34]。綜上所述,對 CRT 和 LCD 螢幕之環境照明 建議約 500 lx 或更低,因為他們是背光。較高的環 境照明可能會沖刷在螢幕上的影像,並可能導致刺眼 而干擾視覺作業。

Shen et al.(2009)[35]指出對 E-paper 顯示器之 環境照明建議大於700 lx 或更高。觀看角度對偏好視 距的影響顯著,視線偏離螢幕正面,影像的扭曲程度 增加(Meister, 1966)[36],因此視距會變短。此外, 一群人在觀看電視時只能有少數人正對電視螢幕,其 它人多少會與螢幕形成一些偏角,實地調查關於家庭 收看電視節目的平均視角約為20 度到 60 度之最大水

平(Nathan et al., 1985; Kubota et al., 2006)[37, 38]。 偏角對視覺疲勞與主觀偏好有什麼影響有待進一步 的分析。

螢幕亮度是影響視距的一個重要因素。螢幕亮度 低影像不清楚,觀看距離會縮短。太高的螢幕亮度除 了耗損能源外,也可能形成眩光,使眼睛敏銳度下降 而造成視覺不適。Lee & Huang(2012)[39]指出螢幕 亮度對偏好視距的影響顯著,偏好視距隨螢幕亮度由 刻度10 增至刻度 60 而增加,但 60 至 90 有些微下降 的趨勢,螢幕亮度是否對視覺疲勞與主觀偏好有什麼 影響值得探討。

視覺疲勞和視覺身體不舒適的量測有許多方法 可用,Chi and Lin(1998)[40]研究揭示閃光融合閾 值(Critical Fusion Frequency, CFF)適合作較長期作 業的視覺疲勞評估指標。Li et al.(2004)[41]指出 CFF 閾值下降,顯示視覺疲勞的增加。相反地,CFF 閾值 的增加表示視覺靈敏度的增加。 總之,裸視 S3D 顯示器之視覺疲勞與主觀偏好 有什麼影響的人因工程評估相當地缺乏。當觀看S3D 影像時,有數個潛在因素(例如,輻輳調節衝突、視 差分佈、雙眼不匹配、深度不一致,以及感知和認知 不一致)影響視覺疲勞和視覺不舒適。除此之外,觀 看人員的特質及以觀看環境特性都必須考量。這些因 素中,環境照明、觀看角度、螢幕亮度將在本研究中 予以探討。一般擺設S3D-TV 的客廳照明大概在 500 lx ~ 700 lx 附近,高一點或低一點的照明對視覺疲勞 和主觀偏好的影響,以及一般大眾在觀看NS3D 之偏 好環境照明如何皆值得探討。因此,有必要進行更多 的實證分析以瞭解觀看裸視 S3D 顯示器的視覺疲勞 和視覺身體不舒適,以提供使用者、節目內容製作 者、節目提供商、廣播電視、以及研究人員及顯示器 製造商指引與建議。 因此,本研究即在探討環境照明、觀看角度和螢 幕亮度,對觀看 NS3D 之視覺疲勞與主觀偏好的影 響,以及一般大眾在觀看NS3D 之偏好環境照明的影 響,共有兩個實驗。

(3)

෮ăࡁտ͞ڱ

˘ă၁រనࢍ 實驗一:自變項只有一個:影像型式:有2 個水 準,2D 和 3D。因變項為偏好環境照明(Preferred Illumination, PI)。共有兩個受試者間處理(2 個影像 型式),每一個不同的受試者間處理隨機安排45 名 受試者。 實驗二:自變項有三個:(1)影像型式:有 2 個水 準,2D 和 3D;(2)觀看角度:有 3 個水準,0 度、左 60 度(+60 度)、右 60 度(-60 度),如圖 1 所示;(3) 亮度:有3 個水準,控制在 S3D 影像上的刻度 1、刻 度4 和刻度 7,刻度範圍從 1 到 7,數值愈大表示影 像亮度愈大。 ဦ1 ៍࠻֎ޘ 因變項有兩個:視覺疲勞與主觀視覺身體不舒適 與。視覺疲勞:研究參與者實驗前及實驗後,量測閃 光融合閾值(CFF),以前後兩次差異,作為視覺疲 勞指標。主觀視覺身體不舒適評估:研究參與者在每 一期間完成電影觀看之後,以Yang et al.(2011)[19] 的15 個題目衡量主觀視覺身體不舒適((1)一般來說 你有沒有感覺身體更不舒服?(2) 你覺得眼睛有沒有 感覺更累?(3)你覺得眼睛有沒有更疲勞或抽拉的感 覺?(4)你覺得頭很漲,或頭很痛嗎?(5)你覺得愈加 的神誌不清或暈眩嗎?(6)你覺得現在所觀看的場景 更加的模糊嗎?(7)你覺得在場景直觀聚焦上有很困 難嗎?(8)你覺得頭暈更嚴重嗎?(9)你看到的場景有 更多的多重影像嗎?(10)你看到的字詞會移動,跳 躍,搖晃,或出現在頁面上的字詞更浮動嗎?(11)你 覺得頸部很酸痛嗎?(12)你有沒有覺得更加疲倦或昏 昏欲睡嗎?(13)你覺得在工作中集中精神很困難嗎? (14)你覺得清晰地思考很困難嗎?(15)你覺得記住你 曾經看到的很困難嗎?),每題1-10 分,分數愈高表 示愈疲勞。共有18 個受試者間處理(2 個影像型式 × 3 個觀看角度 × 3 個亮度),每一個不同的受試者間 處理安排5 名研究參與者。 ˟ăצྏ۰ 實驗一受測者:共 90 位研究參與者參加本實 驗,都是大學生。年齡在17 到 23 之間(M = 20.2, SD = 1.4)。實驗二受測者:共90 位研究參與者參加本實 驗,都是大學生。年齡在18 到 23 之間(M = 20.4, SD = 1.2)。均沒有色盲或其他眼疾,其裸視與矯正後視 力在0.8 以上,男女不拘。在學校的網際網站及佈告 欄上張貼公告招募研究參與者。在研究中所有的參與 者簽下書面同意書。 ˬă၁រጡՄ 1. 視 力 計 與 色 盲 檢 驗 圖 : 用 Topcon 視 力 計 (Topcon SS-3)來檢查研究參與者的視力,並 以標準色盲檢驗圖檢查研究參與者是否有色 盲。 2. 實 驗 時 之 光 源 照 度 以 照 明 度 計 ( TOPCON IM-2D)量測之。 3.視距以直尺量測。 4.資料分析以 SAS 軟體進行。 5.以 VeriVide CAC 120-5 照明箱控制光源及照 度 。 並 以 Lafayette Flicker Fusion System 12023A 量測 CFF。

αăVDT ̍ү৭

實驗在亞東技術學院工業管理系人因工程實驗 室進行。VDT 工作站的安排,立體 3D 顯示器(Toshiba Qosmio F750 3D notebook, 15.6 inches, 顯示器大 小:345 mm (W) × 195 mm (H), 解析度: 1920 × 1080 dots)置於照明箱,,離桌緣 320 mm,以及離 地面高度為730 mm 的桌面上,S3D 的螢幕角度垂直 於桌面上,座椅高度為460 mm,研究參與者頭部緊

(4)

靠著支撐架控制。實驗室溫度控制在26 度 C,電視 機音量的大小設定在55~60 db(離 S3D 之 500 mm 處 測量)。觀看距離固定在離桌緣 620 mm。使用 D65 (日光燈)光源。螢幕亮度對比以Blu-ray 磁碟播放 軟體固定控制在S3D 影像的刻度 0,數值愈大表示影 像亮度對比愈大,觀看時間固定為20 分鐘。實驗二 之環境照明度乃依據實驗一所得平均偏好照明度固 定為 225 lx,這些尺寸皆固定不變。 ̣ă၁រ඀Ԕ

電影標題為“Pirates of the caribbean on stranger tides”(刺激材料),在實驗過程中可以使用 2D 或 3D 格式顯示,從藍光 DVD 播放。影片的顯示格式是 藍光3D,螢幕解析度設定為 1920 × 1080 點。電影 由Blu-ray Disc Player 軟件播放。

實驗一偏好環境照明之量測,每一名研究參與者 都需要進行以下步驟: 1 檢查視力與色盲。 2.受測者依隨機指派的影像型式,在你的眼睛最 舒適與看清楚的情境下,請你看電視約5 分鐘 之後,開始調整出最適的環境照明度,共兩 次,第一次先從照明度由暗往上調整至最適的 照明度,確定之後,量測照明度;第二次從照 明度由最亮往下調整至最適的照明度,確定之 後,量測照明度。 實驗二觀看角度和亮度對裸視立體3D 顯示器之 主觀偏好的量測,每一名研究參與者都需要進行以下 步驟: 1.檢查視力與色盲。 2.觀看電影之前進行測量 CFF。 3.坐在可移動的椅子,高 460 mm,並觀看 S3D 顯示器上的電影。 4.研究參與者觀看 20 分鐘的電影。 5.研究參與者完成觀看之後,再進行測量 CFF, 每一位研究參與者並立即回應視覺/身體症狀 問卷。 實驗一每一位研究參與者完成整個實驗約需 10 分鐘,研究參與者實驗報酬為80 元。實驗二每一位 研究參與者支付新台幣 150 元。

ણăඕڍ̶ژ

˘ă၁រ˘ 表1 中顯示影像型式各水準下 PI 之平均數與標 準差。以下為PI 的 t 檢定分析結果。 ܑ1 ᇆညݭёЧͪ໤˭ PI ̝πӮᇴ׶ᇾ໤म 影像型式 平均數(lx) 標準差 2D 210 35.2 3D 238 78.6 表1 中顯示在影像型式 2D 與 3D 上之 PI,分別 為210 lx 與 238 lx。t 檢定分析結果,影像型式對 PI 影響顯著(t = -2.14, p < 0.05)。觀看 3D 電影之 PI 高於觀看2D 電影之 PI。 ˟ă၁រ˟ 表2 中分別顯示自變數各水準下 CFF 變化(Hz) 與主觀視覺身體不舒適之平均數與標準差。以下為 CFF 變化與主觀視覺身體不舒適的變異數分析結果。 ܑ2 ҋតᇴЧͪ໤˭ CFF ត̼(Hz)ᄃ͹៍ෛᛇ֗វ ̙නዋ̝πӮᇴ׶ᇾ໤म 平均數 標準差 平均數 標準差 影像型式 2D -1.17 1.96 53.07 24.30 3D -2.62 1.62 66.93 22.48 觀看角度(度) -60 -2.57 1.40 65.50 25.13 0 -1.12 1.46 51.17 21.94 60 -2.00 2.50 63.33 23.98 亮度(刻度) 1 -1.14 2.02 48.73 58.81 4 -2.25 1.96 60.03 22.74 7 -2.29 1.62 71.23 22.81 總平均 -1.89 1.92 60.00 24.16 自變數 CF F 變化 (H z) 主觀視覺身體不舒適 Ğ˘ğCFF ត̼ 表2 中顯示在影像型式 2D 與 3D 上之平均 CFF

(5)

變化,分別為 -1.17 Hz 與 -2.62 Hz。表 3 CFF 變化 變異數分析的結果,影像型式對 CFF 變化影響顯著 (F(1, 72) = 18.56, p < 0.01)。觀看3D 電影之 CFF 變 化的平均數高於觀看2D 電影之 CFF 變化的平均數。 CFF 遞減量的增加表示增加視覺疲勞,以及視覺靈敏 度的下降。 表2 中顯示在觀看角度-60、0、60 上之平均 CFF 變化,分別為 -2.57 Hz、-1.12 Hz 和 -2.00 Hz,觀看 角度對CFF 變化影響顯著(F(2, 72) = 6.38, p < 0.01)。 以 LSD 多重檢定求得二組間的臨界差異值為 0.82 Hz。表 4 LSD 多重檢定結果顯示,除了-60 度與 60 度兩者之間在 CFF 變化上無顯著差異之外,其他觀 看角度之間在 CFF 變化上有顯著差異。同時地,隨 著觀看角度愈偏離正面時(觀看角度為 00,即研究參 與者正對著螢幕),CFF 變化似乎有愈大的趨勢。 表 2 中顯示在螢幕亮度刻度 1、4、7 上之平均 CFF 變化,分別為 -1.14 Hz、-2.25 Hz 和 -2.29 Hz。 表 3 CFF 變化之變異數分析結果顯示,螢幕亮度對 CFF 變化影響顯著(F(2, 72) = 5.09, p < 0.01)。以 LSD 多重檢定求得二組間的臨界差異值為 0.82 Hz。表 4 LSD 多重檢定結果顯示,除了螢幕亮度刻度 4 與 7 兩者之間在 CFF 變化上無顯著地差異之外,其他螢 幕亮度刻度之間在CFF 變化上有顯著地差異。 ܑ3 CFF ត̼̝តளᇴ̶ژܑ 變異來源 自由度 SS MS F 影像型式 1 46.80 46.80 18.56 ** 觀看角度 2 32.15 16.08 6.38 ** 影像型式*觀看角度 2 3.00 1.50 0.59 亮度 2 25.64 12.82 5.09 ** 影像型式*亮度 2 13.10 6.55 2.60 觀看角度*亮度 4 19.67 4.92 1.95 影像型式*觀看角度*亮度 4 9.75 2.44 0.97 誤差 72 181.52 2.52 * *Significant at α = 0.01 level. ܑ4 LSD кࢦᑭؠܑ 自變數 水準 CFF 變化a 主觀視覺和身體不舒適a -60 -2.57 A 65.50 A 0 -1.12 B 51.17 B 60 -2.00 A 63.33 A 1 -1.14 A 48.73 A 4 -2.25 B 60.03 B 7 -2.29 B 71.23 C 觀看角度 亮度 a 在同一欄位中,緊跟著平均數之相同字母,代表沒有顯著差異。 Ğ˟ğ͹៍ෛᛇ֗វ̙නዋ 表 2 中主觀視覺身體不舒適之平均評估值在影 像型式2D 與 3D 上,分別為 53.07 與 66.93。表 5 主 觀視覺身體不舒適變異數分析結果顯示,影像型式對 主觀視覺身體不舒適影響顯著(F(1, 72) = 10.01, p < 0.01)。觀看3D 電影之主觀視覺身體不舒適平均評估 值高於觀看2D 電影之主觀視覺身體不舒適平均評估 值。 表2 中顯示在觀看角度-60、0、60 上之主觀視覺 身體不舒適之平均評估值,分別為 65.50、51.17 和 63.33,觀看角度對主觀視覺身體不舒適影響顯著(F(2, 72) = 4.14, p < 0.05)。以 LSD 多重檢定求得二組間的 臨界差異值為10.7。表 4 LSD 多重檢定結果顯示,除 了-60 度與 60 度兩者之間在主觀視覺身體不舒適上 無顯著地差異之外,其他觀看角度之間在主觀視覺身 體不舒適上有顯著地差異。同時地,隨著觀看角度愈 偏離正面時(觀看角度為00,即研究參與者正對著螢 幕),主觀視覺身體不舒適似乎有愈大的趨勢。 ܑ5 ͹៍ෛᛇ֗វ̙නዋ̝តளᇴ̶ژܑ 變異來源 自由度 SS MS F 影像型式 1 4326.40 4326.40 10.01 ** 觀看角度 2 3581.67 1790.83 4.14 * 影像型式*觀看角度 2 1111.27 555.63 1.29 亮度 2 7593.80 3796.90 8.78 ** 影像型式*亮度 2 507.27 253.63 0.59 觀看角度*亮度 4 921.33 230.33 0.53 影像型式*觀看角度*亮度 4 3378.67 844.67 1.95 誤差 72 31121.60 432.24 * Significant at α = 0.05 level. * * Significant at α = 0.01 level.

(6)

表 2 中顯示在螢幕亮度 1、4、7 上之主觀視覺 身體不舒適之平均評估值,分別為 48.73、60.03 和 71.23。表 5 主觀視覺身體不舒適之變異數分析結果 顯示,螢幕亮度對主觀視覺身體不舒適影響顯著(F(2, 72) = 8.78, p < 0.01)。以 LSD 多重檢定求得二組間的 臨界差異值為10.7。表 4 LSD 多重檢定結果顯示,當 螢幕亮度增加時,主觀視覺身體不舒適似乎隨著有愈 大的趨勢。

དྷă੅ኢᄃඕኢ

本研究的主要目的在探討影像型式、觀看角度和 螢幕亮度,對觀看裸視立體顯示器之主觀偏好的影 響。 研究參與者在觀看3D 的影像型式之偏好環境照 明(238 lx)高於影像型式 2D 的偏好環境照明(210 lx)。 就影像型式而言,本研究發現在觀看3D 電影之 視覺疲勞比觀看2D 電影之視覺疲勞為大,另外,在 主觀視覺身體不舒適的影響上,觀看3D 電影也較觀 看2D 電影的影響稍為大一些。本研究與許多研究觀 看立體影像的結果互相一致[3, 18-19, 23]。 就觀看角度而言,本研究發現觀看角度對 CFF 變化與主觀視覺身體不舒適的影響顯著。當觀看角度 隨著愈偏離正面時,CFF 變化量與主觀視覺身體不舒 適似乎有愈大的趨勢。 就螢幕亮度而言,本研究發現螢幕亮度對 CFF 變化與主觀視覺身體不舒適的影響顯著。當螢幕亮度 增加時,CFF 變化量與主觀視覺身體不舒適似乎有愈 大的趨勢。本研究的結果可以作為消費者在觀看 NS3D 時之注意事項,以及製造廠商之設計指引。

ᄫᔁ

本研究由國科會計畫NSC 102 - 2221 - E - 161 - 009 補助,特此致謝。

ણ҂͛ᚥ

1. iSuppli, http://www.isuppli.com/Products/L2_TVSystems.aspx 2. Fuji Chimera Research Institute,Inc., 2011,

http://www.fcr.co.jp/en/

3. Tam, W. J., F. Speranza, S. Yano, K. Shimono, and H. Ono, “Sterescopic 3D-TV Visual Comfort,” IEEE Transactions on

Broadcasting, 57, 335-346 (2011).

4. Yano, S., “Experimental stereoscopic high-definition television,” Displays, vol. 12, 58-64 (1991).

5. Yano, S. and I. Yuyama, “Stereoscopic HDTV: Experimental system and psychological effects,” SMPTE J., vol. 100, 14-18 (1991).

6. IJsselsteijn, W. A., H. de Ridder, R. Hamberg, D. Bouwhuis, and J. Freeman, “Perceived depth and the feeling of presence in 3DTV,” Displays, vol. 18, 207-214 (1998).

7. Freeman, J. and S. E. Avons, “Focus group exploration of presence through advanced broadcast services,” in Proc.

Human Vis. Electron. Imaging V, vol. 3959, 530-539 (2000).

8. Häkkinen, J., T. Kawai, 1. Takatalo, T. Leisti, J. Radun, A. Hirsaho, and G. Nyman, “Measuring stereoscopic image quality experience with interpretation based quality methodology,” in Proc. Image Quality Syst. Perform., vol. 6808, 68081B-1-68081B-12 (2008).

9. Kaptein, R. G., A. Kuijsters, M. T. M. Lambooij, W. A. IJsselsteijn, and I. Heynderickx, “Performance evaluation of 3D-TV systems,” in Proc. Electron. Imaging Image Quality

Syst. Perform. V, vol. 6808, 680819-1-680819-11 ( 2008).

10.Berthold, A., “The influence of blur on the perceived quality and sensation of depth of 2D and stereo images,” in ATR

Human Inf. Process. Res. Lab. Tech. Rep., TR-H-232, Kyoto,

Japan (1997).

11.Seuntiëns, P. J., I. E. Heynderickx, W. A. IJsselsteijn, P. M. J. van den Avoort, J. Berentsen, 1. J. Dalm, M. T. Lambooij, and W. Oosting, “Viewing experience and naturalness of 3D images,” in Proc. 3-D TV, Video, Display IV, vol. 6016, 601605-601607 (2005).

12.Stelmach, L., W. J. Tam, and D. Meegan, “Perceptual basis of stereo-scopic video,” in Proc. Stereoscopic Displays Virtual

Reality Syst. VI, vol. 3839, 260-265 (1999).

13.Brooks, F., “What’s real about virtual reality?,” Computer

Graphics and Applications, IEEE, 19(6), 16-27 (1999).

14.Pausch, R., D. Proffitt, and G. Williams, “Quantifying Immersion in Virtual Reality,” SIGGRAPH, August (1997).

(7)

15.Fröhlich, B., S. Barrass, B. Zehner, J. Plate, M. Gobel, “Exploring geo-scientific data in virtual environments,”

Proceedings of IEEE: Visualization, 99, 169-173 (1999).

16.Ware, C. and G. Franck, “Evaluating stereo and motion cues for visualizing information nets in three dimensions,” ACM

Transactions on Graphics, 15, 121-139 (1996).

17.Halbfinger, D. M., “With theaters barely digital, studios push 3-D,” New York Times, Retrieved March 13 (2008).

18.Kuze, J. and K. Ukai, “Subjective evaluation of visual fatigue caused by motion images,” Displays, vol. 29, 159-166, 2008. 19.Yang, Shun-nan, Tawny Schlieski, Brent Selmins, Scott

Cooper, Rina Doherty, Philip J. Corriveau, James E. Sheedy, “Individual Differences and Seating Position Affect Immersion and Symptoms in Stereoscopic 3D Viewing,” Pacific University Oregon, 3D Vision and Displays, (2011), http://www.pacificu.edu/vpi/publications/documents/OVS.3D Viewing.Yangetal.pdf

20.Berezin, O., “Digital cinema in Russia: Is 3D still a driver for the development of the cinema market?” Paper presented at the

3D Media, statistic from kinopoisk.ru. (2010).

21.Yano, S., M. Emoto, and T. Mitsuhashi, “Two factors in visual fatigue caused by stereoscopic HDTV images,” Displays, vol. 25, 141-150 (2004).

22.Yano, S., S. Ide, T. Mitsuhashi, and H. Thwaites, “A study of visual fatigue and visual comfort for 3D HDTV/HDTV images,” Displays, vol. 23, 191-201 (2002).

23.Nojiri, Y., H. Yamanoue, A. Hanazato, M. Emoto, and F. Okano, “Visual comfort/discomfort and visual fatigue caused by stereoscopic HDTV viewing,” in Proc. Stereoscopic

Displays Virtual Reality Syst. XI, vol. 5291, 303-313 (2004).

24.Fehn, C., “A 3D-TV approach using depth-image-based rendering (DIBR),” in Proc. Visualization, Imaging, Image

Process. (VIIP'03), 482-487 (2003).

25.Mendiburu, B., 3D Movie Making: Stereoscopic Digital

Cinema From Script to Screen, Oxford: Focal Press (Elsevier)

(2009).

26.Helander, M. G. and B. A. Rupp, “An overview of standards and guidelines for visual display terminals,” Appl. Ergonomics, 15, 185-195 (1984).

27.Ostberg, O., “Accommodation and visual fatigue in display word,” In: Grandjean, E. and Vigliani, E. (Eds.), Ergonomic aspects of visual display terminals, Taylor and Francis, London, 41-52 (1980).

28.Xu, W. and Z. Zhu, “The effects of ambient illumination and target luminance on colour coding in a CRT display”, Ergonomics, 33, 933-944 (1990).

29.Chen, M. T. and C. C. Lin, “Comparison of TFT-LCD and CRT on visual recognition and subjective preference,” International Journal of Industrial Ergonomics, 34, 167-174 (2004).

30.Shieh, K. K. and C. C. Lin, “Effects of screen type, ambient illuminance, and color combination on VDT visual performance and subjective preference,” International Journal of Industrial Ergonomics, 26, 527-536 (2000).

31.Illuminating Engineering Society, IES lighting handbook (Application vol.). New York (1981).

32.DIN 66234, “Characteristic values for the adaptation of workstations with fluorescent screens to humans,” Parts 1-9. German DIN Association (1981).

33.Laubli, Th., W. Hunting, and E. Grandjean, “Visual impairments in VDU operators related to environmental conditions,” In: Grandjean, E., Vigliani, E. (Eds.), Ergonomics Aspects of Visual Display Terminals, Taylor & Francis, London (1982).

34.Stammerjohn, L. W., M. J. Smith and B. G. F. Cohen, “Evaluation of work station design factors in VDT operations,” Hum. Factors, 23, 401-412 (1981).

35.Shen, I-Hsuan, Shieh, Kong-King, Chao, Chih-Yu, and Lee, Der-Song, “Lighting, font style, and polarity on visual performance and visual fatiguewith electronic paper displays,” Displays 30, 53-58 (2009).

36.Meister, R., “The iso-deformation of images and the criterion for delineation of the usable areas in cine-auditoriums,” Journal of the Society of Motion Picture and Television Engineers, 75, 179-182 (1966).

37.Nathan, J. G., Anderson, D. R., Field, D. E., and Collins, P., “Television viewing at home: distances and visual angles of children and adults,” Human Factors, 27 (4), 467-476 (1985). 38.Kubota, S., Shimada, A., Okada, S., Nakamura, Y., Kido, E.,

“Television viewing condition at home,” Journal of the Institute of Image Information and Television Engineers, 60 (4), 597-603 (2006), (in Japanese).

39.Lee, D. S. and M. L. Huang, “Screen luminance, subtitle, and viewing angle on viewing distance of liquid crystal display high-definition television,” International Conference on

Computer Science and Electronic Engineering, March 23-25, 3,

(8)

40.Chi, C. F. and F. T. Lin, “A comparison of seven visual fatigue assessment techniques in three data-acquisition VDT tasks,”

Hum. Factors, 40, 577-592 (1998).

41.Li, Z., K. Jiao, M. Chen, and C. Wang, “Reducing the effects of driving fatigue with magnitopuncture stimulation,” Accident

(9)

EFFECTS OF viewing angle AND LUMINANCE ON subjective preferences IN

NAKED-STEREOSCOPIC 3-DIMENSIONAL DISPLAY

Der-Song Lee

1,*

Din-Lin Wang

2

Ya-Hsien Ko

1

Abstract

This study explored the effect of display type, viewing angle and luminance on visual fatigue and subjective preferences in naked-stereoscopic 3-dimensional display (NS3D). Display type had significant effects on change of critical flicker fusion (CFF) change, subjective visual and physical discomfort. Viewing angle had significant effects on CFF change, subjective visual and physical discomfort. Viewing angle also correlated significantly with CFF change, subjective visual and physical discomfort. The more deflected from direct frontal view, the higher the CFF change, subjective visual and physical discomfort seemed to be. Luminance had significant effects on CFF change, subjective visual and physical discomfort. As luminance increased, the greater the CFF change, subjective visual and physical discomfort increment became. This study explored the effect of display type (2D and 3D) on preferred illumination (PI) in NS3D. Results showed that the PIs for 2D and 3D were 210 lx and 238 lx respectively.

Keywords: Naked-stereoscopic 3-dimensional (NS3D); Subjective visual and physical discomfort; CFF change.

1 Department of Industrial Management, Oriental Institute of Technology 2 Physical Education Office, Oriental Institute of

* Correspondence author: Der-Song Lee

(10)
