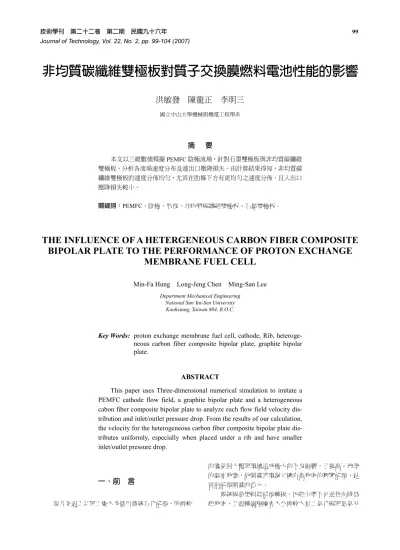

非均質碳纖維雙極板對質子交換膜燃料電池性能的影響
洪敏發 陳龍正 李明三
國立中山大學機械與機電工程學系
摘 要
本文以三維數值模擬PEMFC 陰極流場，針對石墨雙極板與非均質碳纖維 雙極板，分析各流場速度分布及進出口壓降損失。由計算結果得知，非均質碳 纖維雙極板的速度分佈均勻，尤其在肋條下方有更均勻之速度分佈、且入出口 壓降損失較小。
關鍵詞：PEMFC、陰極、肋條、非均質碳纖維雙極板、石墨雙極板。
THE INFLUENCE OF A HETERGENEOUS CARBON FIBER COMPOSITE BIPOLAR PLATE TO THE PERFORMANCE OF PROTON EXCHANGE
MEMBRANE FUEL CELL
Min-Fa Hung Long-Jeng Chen Ming-San Lee Department Mechanical Engineering
National Sun Yat-Sen University Kaohsiung, Taiwan 804, R.O.C.
Key Words: proton exchange membrane fuel cell, cathode, Rib, heteroge- neous carbon fiber composite bipolar plate, graphite bipolar plate.
ABSTRACT
This paper uses Three-dimensional numerical simulation to imitate a PEMFC cathode flow field, a graphite bipolar plate and a heterogeneous cabon fiber composite bipolar plate to analyze each flow field velocity dis- tribution and inlet/outlet pressure drop. From the results of our calculation, the velocity for the heterogeneous carbon fiber composite bipolar plate dis- tributes uniformly, especially when placed under a rib and have smaller inlet/outlet pressure drop.
一、前 言
現今交通工具與工廠大多使用傳統石化能源，所排放
的廢氣對人體與環境造成極大的不良影響，且提高了地球 的溫室效應，故開發既環保又擁有高效率的新興能源，是 當前能源開發的重心。
傳統碳氫燃料經能源轉換，因熱力學不可逆性而降低 熱效率，且運轉過程噪音大並排放大量二氧化碳與氮氧及
硫氧化合物，污染大氣及土壤，威脅人類生存環境。採用 燃料電池可直接將化學能轉換為電能，故不受卡諾熱效率 之限制，具備高發電效率，且其反應之主要產物為水與 熱，不會造成環境污染，是目前熱門的研究方向。
燃料電池依所採用電解質之不同，可分為下列五種：以 KOH 為電解質的鹼性燃料電池 (alkaline fuel cell; AFC)；以 磷酸為電解質的磷酸燃料電池 (phosphoric acid fuel cell, PAFC)；以鹼性碳酸鹽為電解質的熔融碳酸鹽燃料電池 (molten carbonate fuel cell, MCFC)；以固態非多孔氧化物為 電解質的固態氧化物燃料電池 (solid oxide fuel cell, SOFC)；
及以質子交換膜為電解質的質子交換膜燃料電池 (proton exchange membrane fuel cell; PEMFC)。
PEMFC 具有低溫操作、低污染、使用壽命長、設計 簡單、可產生高電流密度、體積小等優點，由於一般鋰電 池與鎳氫電池之能量密度遠不及燃料電池，故 PEMFC 是 最易微小化及模組化的燃料電池，最適合作為可攜式動 力、運輸及3C 家電產品的動力來源，因此本文以 PEMFC 為研究對象。
二、研究動機與目的
質子交換膜燃料電池的研究有兩大方向：一者為提升 效率，另一者為降低成本。如何提升效率？目前研究指 出：良好的流道設計、對交換膜加濕、提升觸媒的有效運 用、增加反應溫度、提高進氣壓力、降低接觸電阻及妥善 水與熱管理等方式，皆可改善效率。
傳統燃料電池之雙極板材質不外乎石墨、金屬或碳複 合材料，需利用機械加工成具有流道及肋條之流場。通常 為降低石墨雙極板與膜極組 (MEA) 之接觸電阻，需要很 高的扭力將兩者結合，導致石墨肋條下方之MEA 無法流 通反應氣體，須大幅提高進氣壓力，造成入出口壓降損 失。基於降低成本、減少結合壓力、減少體積與輕量化等 目標，在文獻[1]發展以碳纖維束植基在塑膠板之非均質碳 纖維複合雙極板，希望可取代目前使用之雙極板。
由於PEMFC 之過電位損失在陰極遠大於陽極，因此 本文採用空氣為流體介質，針對石墨雙極板及非均質碳纖 維雙極板平行流道，以三維數值模擬分析陰極流場速度分 佈及進出口壓降損失，藉以瞭解兩者對PEMFC 性能的影 響。
三、文獻與回顧
燃料電池雙極板具有進氣導流與收集電流之功能，為 使反應氣體加速反應，須在最短距離內將電極上各處所產 生的電子導出， 故優良的雙極板材質須同時具備高導電 性、高機械強度、重量輕、耐腐蝕、低成本及良好加工性
圖 1 質子交換膜燃料電池模型示意圖
等特點。目前常用的雙極板材質計有石墨、金屬及碳複合 材料等，石墨雙極板質脆、加工性不佳且成本高；金屬雙 極板易生金屬氧氣物，造成接觸電阻增加；碳複合材料雙 極板成本低，但接觸電阻較石墨雙極板高，且技術有待突 破。有鑑於此，文獻[1]以非金屬導電碳纖維材料作為肋 條，在輕質塑化材料基板上形成平行直流道，只需低結合 扭力即可增加接觸面積與降低接觸電阻，並可有效減輕重 量，提昇燃料電池之功率與重量比。
Dutta 等人[2]以 CFD 三維數值模型，模擬蛇形流道質 子交換膜燃料電池的質傳現象，在統御方程式組中，同時 考慮多成份混合及電化學反應項。
Yoon 等人[3]研究石墨雙極板肋條寬度對燃料電池性 能的影響。該文指出窄肋條，在高電流密度有較大電能輸 出，因其擁有較大的流道橫截面積，可供給較多燃料。此 文亦指出影響PEMFC輸出功率諸多因素中，氣體擴散效應 之影響較電子傳導顯著。
Wang Ying 等人[4]利用 START-CD 模擬三維陰極自然 進氣燃料電池模型，所得之結果與實驗相符。此文選用三 種陰極流道寬度2mm, 3mm, 4mm 進行性能比較，結果顯 示流道寬度為 3mm 時，陰極自然進氣燃料電池會有較佳 的性能表現。
Jeng 等人[5]發展二維燃料電池模型以描述陰極質傳 及擴散現象，結果指出擴散層之擴散效應在低電流密度較 為顯著。
Galip 等人[6]建立二維質子交換膜燃料電池模型，在 考慮電化學反應、膜水傳遞等現象下，發現當流道寬度變 窄時，具有較高的電流密度。
四、理論及研究方法
1. 物理模型
圖1 為質子交換膜燃料電池模型示意圖，其中包含 氣體流道、氣體擴散層、觸媒層、及質子交換膜。氣體流 道與氣體擴散層，用以將陰極與陽極氣體燃料，引導至反 應區，使氣體燃料能被充分利用與反應。氣體擴散層本身 具有多孔性及良好導電性。本文所採用平行直流道之流場 尺寸為78mm × 78mm × 6mm、氣體擴散層厚度 0.6mm，
如圖2 所示。
2. 基本假設 (一) 穩態流動。
(二) 陰極燃料為空氣，視為理想氣體。
(三) 燃料電池內部流場為層流流動。
(四) 擴散層具有等向均質之多孔特性，其孔隙率與滲透 率均為常數。
3. 統御方程式
本燃料電池模型採用質量及動量守恆方程式來以描 述冷流場之流動現象，各守恆方程式詳述如下：
(一) 連續方程式 (Continuity equation)：
( ) ( ) ( )
= 0
∂ + ∂
∂ + ∂
∂
∂
z w y
v x
u mix mix
mix
ρ ρ
ρ
(1)式 (1) 中多成份流體密度 ∑
=
= N
i i mix
1
ρ
ρ
，各組份密度ρi皆滿足理想氣體狀態方程式。
(二) 動量方程式 (momentum equation)：
x 方向：
( ) ( ) ( )
x u p z
u z
y u y x u x
z w u y v u x u u
mix mix
mix mix
κ µ ε ε
µ
µ µ
ε
ρ ρ
ε ρ
2
∂ −
− ∂
∂
∂
∂ + ∂
∂
∂
∂ + ∂
∂
∂
∂
= ∂
∂ + ∂
∂ + ∂
∂
∂
(2)
y 方向：
( ) ( ) ( )
y v p z
v z
y v y
x v x
z w v y v v x u v
mix mix
mix mix
κ µ ε ε
µ
µ µ
ε
ρ ρ
ε ρ
2
∂ −
− ∂
∂
∂
∂ + ∂
∂
∂
∂ + ∂
∂
∂
∂
= ∂
∂ + ∂
∂ + ∂
∂
∂
(3)
圖 2 質子交換膜燃料電池模擬模型示意圖
z 方向：
( ) ( ) ( )
z w p z
w z
y w y
x w x
z w w y v w x u w
mix mix
mix mix
κ µ ε ε
µ
µ µ
ε
ρ ρ
ε ρ
2
∂ −
− ∂
∂
∂
∂ + ∂
∂
∂
∂ + ∂
∂
∂
∂
= ∂
∂ + ∂
∂ + ∂
∂
∂
(4)
式 (2) 中，ε代表多孔介質之孔隙率 (porosity)，其 定義為多孔介質之孔隙體積與整體體積之比值。
κ
代表滲透率 (permeability)。在非多孔性介質的流道內，將ε設為 1、
κ
設為∞；碳纖維肋條ε設為 0.22、κ
設為 8.4 ×10-10；擴散層ε設為 0.4、
κ
設為1.76 × 10-11。而µ
mix代表多成份流體之混合黏滯係數，可由下式表示：
i N
i i
mix Y
µ
µ
∑=
=
1
(5)
式 (5) 下標i代表流體組份i，N 代表組份的總數，Y 代表質量分率，在陰極側i為N2、O2 及 H2O。式 (2) 最 後一項代表流體流經多孔介質所造成的達西阻力 (Darcy's drag force)，此項會產生極大的壓降損失。本文僅對陰極作 冷流場分析，未求解濃度成份方程式。
4. 邊界條件
本文採用的邊界條件如下：
(一) 固體邊界條件 (wall boundary condition)：本文固體邊 界是指壁面 (wall)。空氣流經壁面須滿足不可穿透 (non-penetrating) 與無滑移邊界條件 (no slip conditions)。
(二) 入口邊界條件 (inlet boundary condition)：本文入口假 設為均勻速度分佈，在入口處給定速度值為0.24m/s。
本文並不考慮熱傳及加濕現象，並假設在室溫 300K 等溫流動。
圖 3 石墨雙極板在
z
= 3mm 之速度場（V-M 速度大小，單位 m/sec）
圖 4 非均質碳纖維雙極板在
z
= 3mm 之速度場（V-M 速度大小，單位 m/sec）(三) 出口邊界條件 (outlet boundary condition)：出口邊界 條件是給定參考壓力，本文出口邊界條件為大氣壓 力，即錶壓力為0 Pa 之狀態。
5. SIMPLEC 數值方法
本文採用 SIMPLEC 數值方法，利用由連續方程式所 衍生的壓力修正方程式來修正壓力項。本文採用均勻網格 進行分析，並經格點獨立測試，有關壓力及各方向速度分 量之收斂標準為10 的負 5 次方。本文採用套裝軟體進行 流場解析。
圖 5 石墨雙極板在流道中央
z
= 3mm 肋條內部之無因 次速度分佈五、結果與討論
1. 石墨雙極板與非均質碳纖維雙極板速度分佈比較 PEMFC 之流道，一方面可作為燃料氣體及反應產物 的傳輸通道，另一方面具有加濕、排水及散熱等功能。優 良的流道設計可增進燃料氣體穿越電極擴散層的對流與 擴散效應，並可降低流動阻力。圖3 為傳統石墨雙極板在 Z = 3mm 之速度場，結果指出僅在流道四周才會有較均勻 的速度分布，但在肋條內部的流速為零。而圖4 指出非均 質碳纖維肋條內部的流速大於零，此乃因碳纖維肋條允許 空氣穿入。至於擴散效應之強弱，係由流動速度決定，由 此可知非均質碳纖維雙極板穿越肋條下方擴散層的燃料 氣體流量較多，可有效提昇燃料電池的效能。
本文在流場中央y = 39mm 處，取得 = 3mm 之橫截 面速度分佈，觀察流動速度延x 軸向之變化，並將速度值 除以入口速度 (0.24m/s)，該無因次速度值繪於 y 軸，如圖 5 到圖 7。在肋條內部，圖 5 指出石墨雙極板肋條內部之 速度為零；圖 7 指出非均質碳纖維肋條內部允許空氣流 動，此現象由文獻[1]得到驗證，該文指出 k 值對於△p 及 速度場之影響極大，透過有效增加
κ
值(如改善含膠量或熱壓之壓力等)，皆可提高非均質碳纖維雙極板肋條內部流 速，進而增加燃料電池效能。
2. 石墨雙極板與非均質碳纖維雙極板之壓力場比較 當燃料氣體在入出口壓降太大時，PEMFC 需要輸入 較大泵功；但入出口壓力降太小時，卻不利於PEMFC 之 並聯發電，由此可知雙極板流道設計的重要性。由圖 8、
圖9 比較得知，非均質碳纖維雙極板流道之壓力場分佈較 為均勻，由此可推斷其電化學反應亦較為均勻。因此對於 大尺寸的燃料電池而言，宜使用非均質碳纖維雙極板流
圖 6 非均質碳纖維雙極板在流道中央
z
= 3mm 之無因 次速度分佈圖 7 非均質碳纖維雙極板在流道中央
z
= 3mm 肋條內 部之無因次速度分佈道，因為其壓力分佈較為均勻，且入出口壓降較小，故可 大大減少輸送燃料壓力功，並提高燃料電池效能。
六、結 論
本文以石墨雙極板及非均質碳纖維雙極板，進行陰極 冷流場之模擬與分析，並得到以下初步的結論：
非均質碳纖維雙極板肋條內部之流動速度較石墨雙 極板高出甚多，使得穿越擴散層的流體流量相對增多，在 高電流密度時，碳纖維雙極板肋條下方有較多氣體參與反 應，故可提昇燃料電池效能。
非均質碳纖維雙極板肋條內部允許氣體流通，流道之 壓力場分佈較為均勻，由實驗結果指出非均質碳纖維雙極
圖 8 石墨雙極板在流道中央
z
= 3mm 之壓力分佈(單 位 Kpa)圖 9 非均質碳纖維雙極板在流道中央
z
= 3mm 之壓力 分佈（單位 Kpa）板流道之電化學反應亦較為均勻。無論用於可攜式電源或 大尺寸燃料電池，可大大減少供氣所須之輸入功。
由實驗結果指出有效增加
κ
值(如改善含膠量或熱壓 壓力等)，可提高非均質碳纖維雙極板肋條內部流速，進而 增加電池效能。由計算結果得知，燃料氣體大量經由非均質碳纖維雙 極板肋條內部及碳布側面，對流與擴散至觸媒層，故可增 快反應速率，得到大而均勻的電流分佈。
碳纖維雙極板肋條易深入多孔碳布中，一方面可增加 接觸面積以減少接觸電阻，另一方面可同時可將陰極反應 生成水利用濃度差與毛細現象導出電池外，解決水氾濫問 題。
參考文獻
1. Lee, M. S., Chen, Z. R. He, L. J., and Yang, S. H., “The Development of a Heterogeneous Composite Biopolar Plate of a Proton Exchange Membrane Fuel Cell,” Jour- nal of Fuel Cell Science and Technology, Vol. 2, pp. 14-19 (2005).
2. Dutta, S., Shimpalee, S., and Van Zee, J. W., “Numerical Prediction of Mass-Exchange Between Cathode and Anode Channels in a PEM Fuel Cell,” International Journal of Heat and Mass Transfer, Vol. 44, pp. 2029-2042 (2001).
3. Yoon, Y. G., Lee, W. Y., Park, G. G., Yang, T. H., and Kim, C. S., and Acta, Electrochimica, “Effect of Channel Con- figurations of Flow Field Plates on the Performance of a PEMFC,” Acta Electrochimica, Vol. 50, pp. 709-712 (2004).
4. Wang, Y. Sohn, Y. J., Lee, W. Y., Ke, J., and Kim, C. S.,
“Three-Dimensional Modeling and Experimental Inves- Tigation for an Air-Breathing Polymer Electrolyte Mem- brane Fuel Cell (PEMFC),” Journal of Power Sources, Vol. 145, pp. 563–571 (2005).
5. Jeng, K. T., Lee, S. F., and Wang, C. H., “Oxygen Mass Transfer in PEM Fuel Cell Gas Diffusion Layers,” Journal of Power Sources, Vol. 138, No. 1-2, pp. 41-50 (2004).
6. Guvelioglu, G. H., Stenger, H. G., “Computational Fluid Dynamics Modeling of PolyMerelectrolyte Membrane Fuel Cells,” Journal of Power Sources, Vol. 147, pp.
95–106 (2005).
2006 年 03 月 10 日 收稿 2006 年 03 月 29 日 初審 2006 年 07 月 10 日 接受
