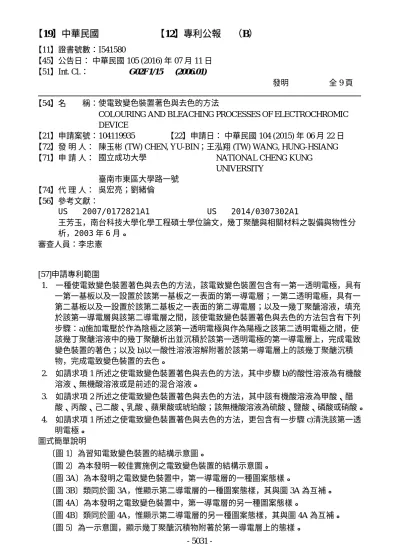

【11】證書號數：I541580
【45】公告日： 中華民國 105 (2016) 年 07 月 11 日
【51】Int. Cl.： G02F1/15 (2006.01)
發明 全 9 頁
【54】名 稱：使電致變色裝置著色與去色的方法
COLOURING AND BLEACHING PROCESSES OF ELECTROCHROMIC DEVICE
【21】申請案號：104119935 【22】申請日： 中華民國 104 (2015) 年 06 月 22 日
【72】發 明 人： 陳玉彬 (TW) CHEN, YU-BIN；王泓翔 (TW) WANG, HUNG-HSIANG
【71】申 請 人： 國立成功大學 NATIONAL CHENG KUNG UNIVERSITY
臺南市東區大學路一號
【74】代 理 人： 吳宏亮；劉緒倫
【56】參考文獻：
US 2007/0172821A1 US 2014/0307302A1
王芳玉，南台科技大學化學工程碩士學位論文，幾丁聚醣與相關材料之製備與物性分 析，2003 年 6 月。
審查人員：李忠憲
[57]申請專利範圍
1. 一種使電致變色裝置著色與去色的方法，該電致變色裝置包含有一第一透明電極，具有 一第一基板以及一設置於該第一基板之一表面的第一導電層；一第二透明電極，具有一 第二基板以及一設置於該第二基板之一表面的第二導電層；以及一幾丁聚醣溶液，填充 於該第一導電層與該第二導電層之間，該使電致變色裝置著色與去色的方法包含有下列 步驟：a)施加電壓於作為陰極之該第一透明電極與作為陽極之該第二透明電極之間，使 該幾丁聚醣溶液中的幾丁聚醣析出並沉積於該第一透明電極的第一導電層上，完成電致 變色裝置的著色；以及 b)以一酸性溶液溶解附著於該第一導電層上的該幾丁聚醣沉積 物，完成電致變色裝置的去色。
2. 如請求項 1 所述之使電致變色裝置著色與去色的方法，其中步驟 b)的酸性溶液為有機酸 溶液、無機酸溶液或是前述的混合溶液。
3. 如請求項 2 所述之使電致變色裝置著色與去色的方法，其中該有機酸溶液為甲酸、醋 酸、丙酸、己二酸、乳酸、蘋果酸或琥珀酸；該無機酸溶液為硫酸、鹽酸、磷酸或硝酸。
4. 如請求項 1 所述之使電致變色裝置著色與去色的方法，更包含有一步驟 c)清洗該第一透 明電極。
圖式簡單說明
〔圖 1〕為習知電致變色裝置的結構示意圖。
〔圖 2〕為本發明一較佳實施例之電致變色裝置的結構示意圖。
〔圖 3A〕為本發明之電致變色裝置中，第一導電層的一種圖案態樣。
〔圖 3B〕類同於圖 3A，惟顯示第二導電層的一種圖案態樣，其與圖 3A 為互補。
〔圖 4A〕為本發明之電致變色裝置中，第一導電層的另一種圖案態樣。
〔圖 4B〕類同於圖 4A，惟顯示第二導電層的另一種圖案態樣，其與圖 4A 為互補。
〔圖 5〕為一示意圖，顯示幾丁聚醣沉積物附著於第一導電層上的態樣。
- 5031 -
〔圖 6〕為實驗例 1 中第一透明電極的 FT-IR 穿透光譜圖，係使用 0.5wt%的幾丁聚醣溶液 進行著色。
〔圖 7〕為實驗例 1 及 2 中第一透明電極的 FT-IR 穿透光譜圖，係使用 1.0wt%的幾丁聚醣 溶液進行著色。
〔圖 8〕為實驗例 1 中第一透明電極的 FT-IR 穿透光譜圖，係使用 2.0wt%的幾丁聚醣溶液 進行著色。
〔圖 9〕為實驗例 3 中第一透明電極的 FT-IR 穿透光譜圖。
(2)
- 5032 -
- 5033 -
(4)
- 5034 -
- 5035 -
(6)
- 5036 -
- 5037 -
(8)
- 5038 -
- 5039 -
