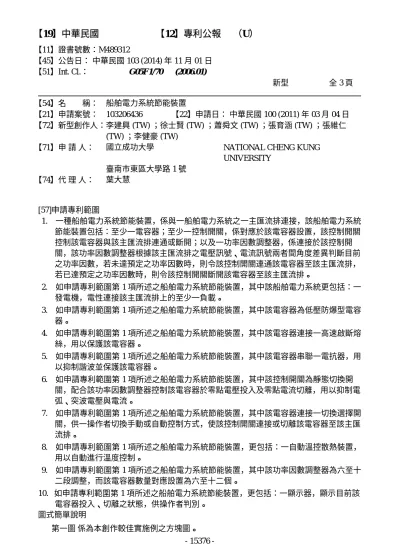

【19】中華民國 【12】專利公報 （U）
【11】證書號數：M489312
【45】公告日： 中華民國 103 (2014) 年 11 月 01 日
【51】Int. Cl.： G05F1/70 (2006.01)
新型 全 3 頁
【54】名 稱： 船舶電力系統節能裝置
【21】申請案號： 103206436 【22】申請日： 中華民國 100 (2011) 年 03 月 04 日
【72】新型創作人：李建興 (TW) ；徐士賢 (TW) ；蕭舜文 (TW) ；張育涵 (TW) ；張維仁 (TW) ；李健豪 (TW)
【71】申 請 人： 國立成功大學 NATIONAL CHENG KUNG UNIVERSITY
臺南市東區大學路 1 號
【74】代 理 人： 葉大慧
[57]申請專利範圍
1. 一種船舶電力系統節能裝置，係與一船舶電力系統之一主匯流排連接，該船舶電力系統 節能裝置包括：至少一電容器；至少一控制開關，係對應於該電容器設置，該控制開關 控制該電容器與該主匯流排連通或斷開；以及一功率因數調整器，係連接於該控制開 關，該功率因數調整器根據該主匯流排之電壓訊號、電流訊號兩者間角度差異判斷目前 之功率因數，若未達預定之功率因數時，則令該控制開關連通該電容器至該主匯流排，
若已達預定之功率因數時，則令該控制開關斷開該電容器至該主匯流排。
2. 如申請專利範圍第 1 項所述之船舶電力系統節能裝置，其中該船舶電力系統更包括：一 發電機，電性連接該主匯流排上的至少一負載。
3. 如申請專利範圍第 1 項所述之船舶電力系統節能裝置，其中該電容器為低壓防爆型電容 器。
4. 如申請專利範圍第 1 項所述之船舶電力系統節能裝置，其中該電容器連接一高速啟斷熔 絲，用以保護該電容器。
5. 如申請專利範圍第 1 項所述之船舶電力系統節能裝置，其中該電容器串聯一電抗器，用 以抑制諧波並保護該電容器。
6. 如申請專利範圍第 1 項所述之船舶電力系統節能裝置，其中該控制開關為靜態切換開 關，配合該功率因數調整器控制該電容器於零點電壓投入及零點電流切離，用以抑制電 弧、突波電壓與電流。
7. 如申請專利範圍第 1 項所述之船舶電力系統節能裝置，其中該電容器連接一切換選擇開 關，供一操作者切換手動或自動控制方式，使該控制開關連接或切離該電容器至該主匯 流排。
8. 如申請專利範圍第 1 項所述之船舶電力系統節能裝置，更包括：一自動溫控散熱裝置，
用以自動進行溫度控制。
9. 如申請專利範圍第 1 項所述之船舶電力系統節能裝置，其中該功率因數調整器為六至十 二段調整，而該電容器數量對應設置為六至十二個。
10. 如申請專利範圍第 1 項所述之船舶電力系統節能裝置，更包括：一顯示器，顯示目前該 電容器投入、切離之狀態，供操作者判別。
圖式簡單說明
第一圖 係為本創作較佳實施例之方塊圖。
- 15376 -
第二圖 係為本創作較佳實施例之電路圖。
第三圖 係為本創作較佳實施例之測試曲線圖。
