合理化施肥資訊網站之建置

全文

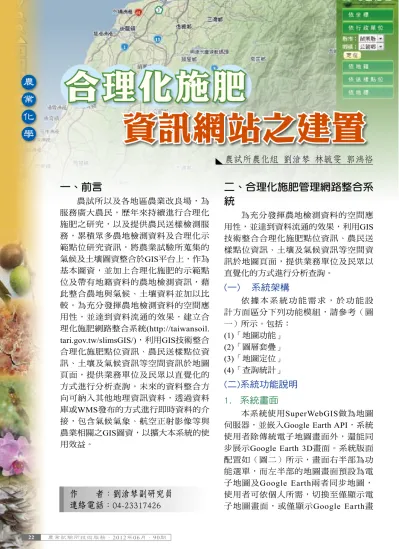

(1)農業化學. 合理化施肥資訊網站之建置農試所農化組劉滄棽林毓雯郭鴻裕. 一、前言農試所以及各地區農業改良場，為服務廣大農民，歷年來持續進行合理化施肥之研究，以及提供農民送樣檢測服務，累積眾多農地檢測資料及合理化示範點位研究資訊，將農業試驗所蒐集的氣候及土壤圖資整合於GIS平台上，作為基本圖資，並加上合理化施肥的示範點位及帶有地籍資料的農地檢測資訊，藉此整合農地與氣候、土壤資料並加以比較。為充分發揮農地檢測資料的空間應用性，並達到資料流通的效果，建立合理化施肥網路整合系統(http://taiwansoil. tari.gov.tw/slimsGIS/)，利用GIS技術整合合理化施肥點位資訊、農民送樣點位資訊、土壤及氣候資訊等空間資訊於地圖頁面，提供業務單位及民眾以直覺化的方式進行分析查詢。未來的資料整合方向可納入其他地理資訊資料，透過資料庫或WMS發布的方式進行即時資料的介接，包含氣候氣象、航空正射影像等與農業相關之GIS圖資，以擴大本系統的使用效益。. 作者：劉滄棽副研究員連絡電話：04-23317426. 22. 農業試驗所技術服務．2012年06月．90期. 二、合理化施肥管理網路整合系統為充分發揮農地檢測資料的空間應用性，並達到資料流通的效果，利用GIS 技術整合合理化施肥點位資訊、農民送樣點位資訊、土壤及氣候資訊等空間資訊於地圖頁面，提供業務單位及民眾以直覺化的方式進行分析查詢。. (一) 系統架構依據本系統功能需求，於功能設計方面區分下列功能模組，請參考（圖一）所示。包括： (1)「地圖功能」 (2)「圖層套疊」 (3)「地圖定位」 (4)「查詢統計」. (二)系統功能說明 1. 系統畫面本系統使用SuperWebGIS做為地圖伺服器，並嵌入Google Earth API，系統使用者除傳統電子地圖畫面外，還能同步展示Google Earth 3D畫面。系統版面配置如（圖二）所示，畫面右半部為功能選單，而左半部的地圖畫面預設為電子地圖及Google Earth兩者同步地圖，使用者可依個人所需，切換至僅顯示電子地圖畫面，或僅顯示Google Earth畫.

(2) 面（圖三）。電子地圖頁面除以道路圖做為底圖(圖四）外，還能切換至地形圖（圖五）；利用放大、縮小、平移及放. 置全圖等地圖功能，可自由縮放置關心的區域。. 農業化學. 圖一、系統功能架構。. 圖二、同步地圖畫面顯示。. 農業試驗所技術服務．2012年06月．90期. 23.

(3) 2.圖層控制. 農業. 圖層控制模組，控制各套疊圖資的開啟或關閉。本系統除合理化施肥點位. 化學. 圖三、Google Earth畫面顯示。. 圖四、道路圖畫面顯示。. 24. 農業試驗所技術服務．2012年06月．90期. 以及農民送樣點位外，並納入土壤分類圖（圖六）及氣候統計圖（各月份平均月雨量、最高溫、最低溫及均溫）（圖.

(4) 七），提供使用者選擇套疊，進行農作點位及土壤氣候資訊的交叉比較。各項面圖層可由滑鼠拖曳作透明度的調整，. 當多筆圖資套疊時，可調整透明度以比較上下圖資差異。. 農業化學. 圖五、地形圖畫面顯示。. 圖六、土壤分類圖套疊。. 農業試驗所技術服務．2012年06月．90期. 25.

(5) 3. 定位功能. 農業. (1)坐標定位提供使用者鍵入坐標進行定位，坐標系統有TWD97及經緯度兩種選擇。. 化學. 圖七、氣象統計分布圖套疊。. 圖八、地籍定位功能畫面。. 26. 農業試驗所技術服務．2012年06月．90期. (2)行政區定位提供使用者選擇縣市及鄉鎮，進行行政區定位。.

(6) (3)地籍定位提供使用者選擇縣市、鄉鎮、段名及地號，進行地籍查詢定位，如（圖八）所示。. (4)送樣點定位為方便業務單位及農民查詢送樣的農地點位，藉由農民送樣時所提供的地籍資訊，建立農民送樣點位空間資料。. 農業化學. 圖九、送樣點定位功能畫面。. 圖十、地標定位功能畫面。. 農業試驗所技術服務．2012年06月．90期. 27.

(7) 農業. 本功能即為查詢各點位之空間位置，透過樣本類別、送件人等條件，查詢並定位至關新的區域，如（圖九）所示。. 化學. 圖十一、綜合查詢功能畫面。. 圖十二、作物查詢功能畫面。. 28. 農業試驗所技術服務．2012年06月．90期. (5)地標定位提供使用者以關鍵字的方式，進行地標查詢，直接定位至關心的位置，如（圖十）所示。.

(8) 4.收樣查詢統計 (1)綜合查詢本功能以現有送樣資料為基礎，依樣本別與來源縣市做數量統計，統計畫面如圖（圖十一）所示。 (2)作物查詢農民送樣資訊中包含該農地的作物種類，以作物種類及檢測數值為查詢內容，搭配實驗數據的合理範圍門檻值，於地圖上以不同顏色之區塊顯示數值高低分布，藉此比較全台不同作物的檢測數據統計變化，畫面如（圖十二）所示。. 5.合理化施肥點位查詢將農業試驗所及各農改場所推動之合理化施肥示範點位，於地圖畫面呈現，如（圖十三）所示。除顯示點位位置外，點選並顯示該示範點位的相關研究資訊，包含說明文字、照片或說明文. 件下載等，搭配Google Earth的3D起伏，使用者更能感受點位附近之真實地形。. 三、結語藉由合理化施肥網路整合系統的建立，將農業試驗所蒐集的氣候及土壤圖資整合於GIS平台上，作為基本圖資，並加上合理化施肥的示範點位及帶有地籍資料的農地檢測資訊，希望能藉此整合農地與氣候、土壤資料並加以比較。未來的資料整合方向可納入其他單位資料，透過資料庫或WMS發布的方式進行即時資料的介接，包含氣候氣象、航空正射影像等與農業相關之GIS圖資，以擴大本系統的使用效益。資料經整合後，將可進一步強化資料的分析性，當資料量持續擴大下，以此為基礎持續開發統計分析功能，提供農地檢測的資料整合分析。. 農業化學. 圖十三、合理化施肥示範點查詢。. 農業試驗所技術服務．2012年06月．90期. 29.
