(2) 辦公室照明設計節能參考手冊之研究. 受.委.託.者：國立臺北科技大學 研究主持人：陳瑞鈴組長 協同主持人：周鼎金教授 研.究.助 理：黃竣道. 賀大行. 林成翰. 內政部建築研究所協同研究報告 中華民國九十六年十二月.
(3) ARCHITECTURE AND BUILDING RESEARCH INSTITUTE MINISTRY OF THE INTERIOR RESEARCH PROJECT REPORT. A study of energy saving manual for office lighting. BY Chen, Ruei-Ling Chou, Ding-Chin December,2007.
(4) 目次. 目次 表次（ 研訂計畫篇 ）…………………………………………………………………Ⅰ 圖次（ 研訂計畫篇 ）…………………………………………………………………Ⅲ 表次（ 研究成果篇 ）…………………………………………………………………Ⅴ 圖次（ 研究成果篇 ）…………………………………………………………………Ⅵ 摘要………………………………………………………………………………Ⅸ. 壹、研訂計畫篇 第一章 緒論……………………………………………………………...……………………1 第一節 研究動機……………………………….……………...……………………1 第二節 研究方法與流程…………………………….………...……………………2 第三節 工作項目與具體成果……………………….………...……………………4 第二章 相關文獻回顧……………………………………………………………………...…5 第三章 研訂過程……………………………………………………………………...……..13 第一節 國內辦公室照明與使用現況分析………….……………………...……..13 第二節 實驗計畫……………………………………………………….…...……..19 第三節 電腦模擬………………………………………….………………...……..23 第四節 實驗與模擬數值分析………………………………………….…...……..43 第五節 執行進度…………………………………….……………………...……..53 第四章 結論與建議…………………………………………....……….……………...…….55 附錄一 附錄二 附錄三 附錄四. 第一次專家座談會－辦公室照明設計節能諮詢會議…….………………...…….57 期末簡報記錄及處理情形…………………………....……….……………...…….59 第二次專家座談會－辦公室照明設計節能諮詢會議……….……………...…….61 期末簡報記錄及處理情形…………………………....……….……………...…….63.
(5) 辦公室照明設計節能參考手冊之研究. 貳、研究成果篇 第一章 前言…………………………………………....……………………...……….....…67 第二章 良好的辦公室照明…………………………....……………………...………...….69 第一節 辦公室照明的目的與條件………....……….……………...………...….69 第二節 辦公室照明設計指標…………….....……………………...………...….70 第三節 辦公室照明系統………………….....……………………...………...….75 第四節 良好辦公室照明實例…………….....……………………...………........81 第三章 辦公室照明節能……………………………....……………………...……............85 第一節 光源………....……………………………….…………....………...……85 第二節 燈具………....……………………………………………..………......…90 第三節 電子安定器………....………………………………..…...………...……92 第四節 照明控制………....……………………………………….………...……94 第五節 照明節能評估………....………………………………….………...……96 第四章 辦公室照明設計節能參考範例………….......……………………...………...…105 附錄一 附錄二 附錄三 附錄四 附錄五. 辦公室照明設計節能檢核表………....…………………….……...………...…..133 辦公室照明設計節能參考基準表………....……………….……...………...…..135 實驗燈具配光曲線資料………....……………………...…………….……...…..137 辦公室自我照明檢測時所需儀器………....……………………...….……...…..143 辦公室照明之維護管理………....……………………...………....................…..145. 參考文獻………....……………………………………………..…….……...………...…..149.
(6) 摘要. 摘. 要. 關鍵詞：辦公室照明、節能、照明設計 ㄧ、研究緣起 根據台灣台電公司統計國內之建築照明耗能佔全國總耗能之 5%以上，亦佔建 築耗能之 30%，並有逐漸上升之趨勢。台灣建築耗能現況在辦公建築中，夏季以空 調用電為最大比例，冬季則以照明用電為主。一般辦公室照明用電約佔總用電之 35～40％，並且綠建築評估指標之日常節能指標以建築外殼、空調系統及照明系統 之能源效率為主要評估對象，故如何有效的降低辦公室照明之耗能為重要課題。目 前國內並無針對設計者提出辦公室照明之參考手冊，本研究期望提供建築師、電機 技師等設計者之參考資料，以建立正確之照明設計節能觀念。. 二、研究內容 1、 蒐集國內外辦公室照明與節能之相關文獻。 2、 分析國內目前辦公室照明之使用現況。 3、 用照明實驗室之設施與儀器，實際模擬具代表性之辦公室照明型式之照度、輝 度分佈與用電情形。 4、 利用照明軟體模擬分析與實驗比對，進一步利用電腦模擬各種照明設計之照度 與節能之效果。 5、 分析各種辦公室照明設計節能之方式。. 三、研究方法 1、 資料收集法 2、 實驗法 3、 專家意見收集法 4、 電腦模擬法 5、 比較分析法. IX.
(7) 辦公室照明設計節能參考手冊之研究. 四、主要建議事項 1、 本計畫利用本所性能實驗中心之照明實驗室，進行實際測試，所得數據可印證 模擬軟體之可信度，亦可實際分析照明效果，因此本實驗室之功能藉此計畫驗 證可以發揮相當好的功效，建議後續可以加強推廣利用。 2、 本計畫研究初步分析得到照明節能的手法，但是由於照明節能涉及甚多因素， 未來可繼續利用本所性能實驗中心實驗設備進一步探討之，所得資料可以作為 未來研擬設計規範之參考。 3、 本計畫所完成的參考手冊，已具初步架構及內容，建議後續能再加以美編，並 以圖文並茂方式呈現，爾後印製成小手冊來推廣之。. X.
(8) 摘要. ABSTRACT keywords：office lighting, energy saving, lighting design It is counted that building artificial lighting consumes 5% of energy consumption in Taiwan, and which normally consumes 30% overall energy of a building and is getting higher during past, therefore to reduce lighting energy consumption become an important concern .Office buildings have major ratio at air condition power consumption in summer times and lighting power consumption in winter times. Office building normally consumes lighting power 35% ~40％overall energy of a building, and Taiwan green building evaluation index has an energy saving index which contains building envelope, air condition system and lighting system, so it is an important issue for reducing office lighting power consumption. But it is short of an office lighting energy saving manual for lighting designer. This study tries to provide a reference for architect, electric engineer to establish an accurate concept for energy saving of office lighting design.. Research contents include: 1. To collect office lighting and energy saving relative reference. 2. To investigate and analyze office lighting environment at present. 3. To test the prototype office lighting by lighting laboratory equipment at ABRI building performance experiment group. 4. To simulate the performance of office lighting and energy saving by lighting software. 5. To analyze and provide all kinds of the energy saving method for office lighting.. XI.
(9) 壹、研訂計畫篇.
(10) 貳、研究成果篇.
(11) 第一章 緒論. 第一章 緒論 第一節 研究動機 依照全國能源會議結論，為推動節約能源政策，率先由政府機關推動執行，祈產生 示範效果，引導民間工商業採行，並藉此加強節約能源教育宣導，落實全民節約能源共 識。因此對於政府機關之節能，照明用電之節約，是重要推展與宣導項目。 目前對於建築物照明之節能研究，大多為現況調查與建立耗能指標，尚無實際之實 驗。而本所人工光及自然光實驗室已建置完成，其中照明實驗室係屬國內最具特色之照 明實驗室，本研究期望藉由操作運用本實驗室 6m 高之電動升降式活動天花板，以及 25 點照度檢出器、點線面輝度與色度分佈測定裝置，進行室內空間照度分佈品質之實驗分 析，以實際與科學性的分析，提出辦公室照明設計節能之方式，將具有非常重要之參考 價值。並可藉此檢討照明實驗室之操作功能，進而使本實驗室能發揮最佳效益。. 1.
(12) 辦公室照明設計節能參考手冊之研究. 第二節 研究方法與流程 一、研究方法 本研究計畫主要分為實驗室標準試驗程序與電腦模擬之資料收集兩大部分，是為辦 公室照明設計節能參考手冊之先期規劃與準備，預定之研究方法如下： （一）資料收集法 1.. 蒐集國內外有關照明設計與使用現況。. 2.. 蒐集國內外有關照明節能之文獻。. ﹙二﹚實驗法 1.. 實際模擬實驗不同形式之燈具。. 2.. 實際模擬實驗不同室型之照明之質量。. ﹙三﹚專家意見收集法 舉辦座談會或訪談專家學者，以利實驗之進行，並獲得相關資訊，以利手冊 之編撰。 ﹙四﹚電腦模擬法 經由實驗結果，可進一步利用照明軟體修正比對，進而利用電腦模擬分析各 種不同之辦公室照明方式。 ﹙五﹚比較分析法 綜合資料蒐集、實驗內容、電腦模擬分析，比較分析出辦公室照明設計之節 能方式。. 2.
(13) 第一章 緒論. 二、研究步驟 本研究之研究流程如下﹕ 研究範圍及內容界定. 蒐集辦公室照明節能相關資料. 國內辦公室照明與使用現況分析. 第一次座談會. 辦公室照明實驗測試計畫擬定. 照明方式變化實驗. 光源種類變化實驗. 燈具位置變化實驗. 燈具型式變化實驗. 室型變化實驗. 實驗之進行與測試. 實驗結果之分析與檢討. 電腦模擬分析. 辦公室照明節能方式的建立. 第二次座談會. 製作辦公室照明設計節能參考手冊. 結論與分析. 3.
(14) 辦公室照明設計節能參考手冊之研究. 第三節 工作項目與具體成果 本研究計畫預期將完成以下之工作項目與具體成果： 1. 完成辦公室室型變化與各種照明型式之照明效果。 2. 完成之各種辦公室照明環境與照明節能之方式，供照明設計相關人員參考。 3. 完成之研究成果，可供行政機關推動辦公室照明節能之參考依據。 4. 對於性能實驗中心人工光環境實驗室之照明實驗室之研究與推廣，提出實驗應用之 範例。. 4.
(15) 第二章 相關文獻回顧. 第二章 相關文獻回顧 本計畫蒐集國內外有關辦公室照明與節能之相關文獻，並整理出其研究重點，供本 計畫之參考，茲分別敘述如下：. 文獻一：許招墉（2006.10），”照明手冊（第二版）”，＜照明學會＞ 首先進行照明設計，根據資料確認辦公大廈的概要； （1） 確認辦公室的用途、目的。 （2） 確認與建築相關的項目。 1建築物的條件：建築物用地、方位。 2房間的條件：建築內部房間的配置、房間的大小、窗戶的位置與形狀、房 間的分隔、房間的內飾。 （3） 房間的利用形態：工作內容、桌子與物品的配置、工作人員的年齡構成。 （4） 活動路線設計：在辦公室進行的工作內容為各式各樣，隨著各房間工作內容 的不同，照明環境也要不同，當在各房間走動時為了不會產生差異感，要掌 握好活動路線狀況。 （5） 照明方式的選擇：辦公室中的大房間很多，為使辦公桌與物品在任何地方都 可以放置，採用一般照明的比較多；分隔小房間時，注意不要發生照明不足 的現象，或使照明點燈迴路獨立，可以分別亮燈。. 隨著最近出現的準單間傾向，為使工作人員更加集中，或保護工作人員的隱私， 確保每個工作人員的空間，很多採用格板分割的方式。為了適應工作人員的個別照 度水準，節約能源，應採”目標環境照明”。由於建築的用途、使用方法的不同，能 量的消耗也不同，需對建築實施適當的節能措施。為了減少建築的能量消耗，首先 把握建築耗能的特徵、實際狀態非常重要。. 以前，照明燈具多是安裝在天花板作為一般照明使用。如果採用目標環境照明， 在桌子上放置燈具，只需安裝相當於於天花板一般照明的 1/3 左右燈具。一般辦工場 所，人周圍的照度應為 600 lx。桌面與周圍的照度比應控制在 3：1 以下，故環境照 明 200 lx，人附近照明 400 lx。. 5.
(16) 辦公室照明設計節能參考手冊之研究. 文獻二：蔡必超、簡永和、陳文周（2005.09），”建築照明節能設計規範初探”， ＜照明學刊，第 22 期＞ 我國對於照明節能設計規範尚未有明確的專章出現，散見於如下： （1） CNS 照度標準：我國國家標準總號 12112 即訂有照度標準，適用範圍包括辦 公室、工廠、學校、醫院等凡 28 種建築或場所。 表 2-1 辦公室照度標準 場. 所(1). 作業. 2000 1500 1000. 辦公室(a)(2), 營業所, 設計室, 製圖室, 正門大廳(日間)(3). 750 500 300. 禮堂,會客室,大廳, 餐廳,廚房,娛樂室 休息室,警衛室,電梯走道. 200. ○辦公室(b),主管室,會議室,印刷室, 總機室,電子計算機室,控制室, 診療室 ○電器機械室之配電盤及計器盤 ○服務台 書庫,會客室,電器室 教室,機械室,電梯 雜物室 盥洗室,茶水間,浴室 走廊,樓梯,廁所. 150 100. ○設計 ○製圖 ○打字 ○計算 ○打卡. 飲茶堂,休息室,值夜室,更衣室,倉庫, 入口(靠車處). 75 安全梯. 50 30. 資料來源：中國國家標準 （2） 螢光燈管能源效率標準：在節能標章產品要求發光效率達需達 90lm/w，演色 性指數 Ra≧80，緊密型螢光燈管之能源效率標準亦在研議中。 （3） 換器與空氣調節設備技術規範：係內政部營建署於 1986 年所公佈的換氣與空 氣調節設備技術規範中，依照建築物種類的不同，規定各主要空間的照明電 力（w/m2）如下表所示： 表 2-2 辦公空間之照明電力規範基準. 建 築 辦公室建築. 物 種. 類. 辦公室 銀行業務室 6. 照 明 電 力（w/m2） 一 般 高 級 20~30 50~55 60~70 70~100.
(17) 第二章 相關文獻回顧. 文獻三：陳瑞軒（2004.12），照明系統規劃設計對節約能源之考量， ＜照明學刊，第 22 期＞ （1）桌的排列方式是規則排列或不規則排列，以決定燈具的組合方式。 （2）室有兩個單位使用，內部格局不一致，形成部分桌面照度不均勻，周圍背景 亮度比太大，讓瞳孔不停地進行調節，使眼睛感到疲勞。 （3）統式安定器（線圈型）改成可調光電子式安定器，進行調光及系統控制。 （4）燈具分 T-Bar 型、嵌入式、吸頂式三種，配合裝潢使用。目前辦公室 T 型輕 鋼架天花板採用 T-Bar 型燈具較多，T-Bar 型燈具可分為空調型與非空調型。 （5）辦公室採用全般照明與局部照明混合使用，以全般照明方式照明室內各部 份。 （6）一年約有 113 小時的晝光可利用，以一棟座北朝南建築物面積約 7545 平方公 尺，窗戶面向南方及北方，如充分利用晝光，一年約可節省 2350 度電。 （7）辦公室需求之照度約為 450~650Lux，而繪圖、設計、打字等精細工作場所約 需 1000Lux 之照度。. 文獻四：蔡必超、簡永和（2004.09）”辦公室建築照明品質與能源節約實例分析”， ＜照明學刊，第 21 期＞ 本研究由台灣各地現有辦公室建築的照明用電密度與室內照度實測的結果進 行群組分析，發現商業辦公建築的各種空間平均照度水準都較機關辦公室的照度水 準高。經由照明理論及實務之探討，針對這兩群組不同照度水準的辦公建築，提出 不同的照度改善方法，更進一步對實際的改善案例預估其節約能源之投資效益。. 根據經濟部能源委員會的資料顯示，辦公大樓的照明用電佔大樓總用電量約 40％，在各類建築物中僅次於百貨公司之照明，所以如何提高照明效率並獲得良好 的照明品質，不僅是節約能源的問題，也是地球環境的問題，過去總認為節能改善 的投資沒有經濟效益，其實只要針對缺點選對產品，用對改善方法，導入先進的照 明設備和技術，根據國內的經驗可以節省 24～50％的能源，預期節能的照明設計將 是今後的主流。. 7.
(18) 辦公室照明設計節能參考手冊之研究. 文獻五：周鼎金（1998.10），”辦公建築照明設計耗電簡易評估與應用之研究”， ＜中國工商學報，第 20 期＞ 本研究首先分析比較國內外照明耗電評估方法之優劣點，並調查辦公室之照明 使用現況，了解其照明耗電，再經由電腦模擬分析建立照明耗電模式，並建立更合 理且簡易的評估指標，以方便掌握照明耗電情形，以照明最大電力限制之觀念，建 立耗電評估基準值。. 利用本研究之模式（包含安定器），40w 光源效率定為 60（lm/w），器具效率 定為 74（％），所建議之照明目標效能值（w/㎡），如表 2-3 所示；20w 光源效率 定為 35（lm/w），器具效率定為 74（％），所建議之照明目標效能值（w/㎡）， 如表 2-3、2-4 所示。. 室空間比 室空間比. 1 2 3 4 5 6 7 8 9 10. 表 2-3 建議光源 40 W 之照明目標效能值（W/m2） 照度（lx） 100 150 200 300 500 750 1.87 3.67 5.46 9.05 16.23 25.20 9.63 11.43 13.2 16.81 23.99 32.97 12.22 14.0 15.81 19.40 26.58 35.55 13.51 15.31 17.10 20.69 27.87 36.85 14.29 16.08 17.88 21.47 28.65 37.62 14.80 16.60 18.39 21.98 29.16 38.14 15.17 16.97 18.76 22.35 29.53 38.51 15.45 17.24 19.04 22.63 29.81 38.78 15.67 17.46 19.26 22.85 30.03 39.00 15.84 17.63 19.43 23.02 30.20 39.17. 1000 34.18 41.94 44.53 45.82 46.60 47.11 47.48 47.76 47.98 48.81. 1500 52.13 59.89 62.48 63.77 64.55 65.06 65.43 65.71 65.92 66.10. 1 2 3 4 5 6 7 8 9 10. 表 2-4 建議光源 20 W 之照明目標效能值（W/m2） 照度（lx） 100 150 200 300 500 750 8.21 10.00 11.80 15.39 22.57 31.54 15.97 17.76 19.56 23.15 30.33 39.30 18.55 20.35 22.14 25.73 32.91 41.89 19.85 21.64 23.44 27.03 34.21 43.18 20.62 22.42 24.21 27.80 34.98 43.96 21.14 22.94 24.73 28.32 35.50 44.48 21.51 23.31 25.10 28.69 35.87 44.85 21.79 23.58 25.38 28.97 36.15 45.12 22.00 23.80 25.59 29.18 36.36 45.34 22.18 23.97 25.77 29.36 36.54 45.51. 1000 40.52 48.28 50.86 52.16 52.93 53.45 53.82 54.10 54.31 54.49. 1500 58.47 66.23 68.81 70.11 70.88 71.40 71.77 72.05 72.26 72.44. 8.
(19) 第二章 相關文獻回顧. 文獻六：周鼎金（1998.08），”辦公建築照明設計耗電簡易評估指標與基準之研 究”，＜電力電子技術，工業技術研究院能源與資源研究＞ 本研究對象為辦公室之人工照明採用全面均齊照明，而照明方式以直接照明為 主，且室內空間為完全開放無隔間，光源係選定20W及40W之晝光色標準省電型螢 光燈管。照明設計耗電模擬解析模型是依直接照明方式，分別按設計變因及水準利 用實驗計畫法之直交排列方式建立，依據結果證實在直接照明之統計迴歸式中，以 取E（照度）、η（光源效率）等2個變數時為最佳模式。. 因此，可得到直接照明之簡易模式（UPDs）之耗電評估模式：UPDs=0.0366E －0.21156η＋16.11413。本研究所擬出合理的照明設計用電基準值為20.9 W/m2 表 2-5 本模式建立之照明用電基準值（W/m2）（不含安定器） 照度（lx） 項目 1500 1000 750 500 300 200 150 100 75 20W 57.5 39.2 30.0 20.9 13.6 9.9 8.1 6.2 5.3 光源 40W 55.1 36.8 27.7 18.5 11.2 7.6 5.7 3.9 3.0. 50 4.4 2.1. 30 3.7 1.3. 文獻七、郭華生（1998.03），”辦公大樓照明節能改善方法與策略”，＜能源節約技 術報導＞ （1）合理化檢討並減光。 （2）燈採用電子式安定器。 （3）省電燈泡取代白熾燈泡。 （4）高效率三波長日光燈。 （5）高效率電子式安定器匹配 T-8 三波長日光燈管之燈具。 （6）自動點滅器及時間控制器。 （7）清洗更換燈罩。 （8）用自然採光。. 重視上列幾點照明節能方法，必可節省照明電廢 5~30％不等的效益，由改善 辦公室、家庭，到全國各角落的照明，相信可全面降低國內照明耗電，提昇日常 生活環境照明品質，並可帶動國內照明產業，擴大產值及經濟發展之長遠效益。. 9.
(20) 辦公室照明設計節能參考手冊之研究. 文獻八、周鼎金（1997.09），”建築物照明設計耗電評估模式之研究”，＜中華民國 建築學會建築學報，第22期＞ 本研究利用理論推導找出耗電影響因素，經統計迴歸分析，得到最具影響的四 個變數；照度、光源效率、室指數、器具效率，利用實驗計劃法模擬324個解析模 型，分別建立； 直接照明耗電評估模式：UPD1=0.0359E-0.2535η-3.1039K-0.2306ε+46.1435 間接照明耗電評估模式：UPD2=0.0630E-1.5048η-9.5726K-0.7421ε+184.7361 其複修正判定係數分別為0.92、0.80。. 本模式並與理論式比較，其複相關係數達0.98，證實本模式預估值與理論公室 之計算值具有高度之相關性，本模式僅包含四個變數因此使用簡單，且可隨變數之 不同預測照明設計之耗電量，因此較單一固定值為合理。. 文獻九：周鼎金（1996.12），”辦公室窗邊人工照明點滅對視覺影響之研究”， ＜中華民國建築學會建築學，第19期＞ 本研究主要在探討辦公室為了利用晝光而裝設自動點滅系統時，人工照明之點 滅過程以及窗邊晝光之投射是否造成室內作業之不良影響，利用實驗之方法來了解 室內作業者之反應，實驗分為三個部分，一為人工照明燈具點滅干擾作業之視覺心 理反應實驗，一為人工照明點滅時窗邊晝光與不同角度的人工光投射作業者臉部所 造成臉部表情等感受度之視覺心理反應實驗，一為人工照明點滅時光線變化造成視 覺心理與生理反應之實驗，實驗結果發現窗邊配合晝光利用時，進行人工照明燈具 之點滅對作業者視覺心理、生理之影響很小。. 文獻十：Banu Manav（2007），” An experimental study on the appraisal of the visual environment at offices in relation to colour temperature and illuminance”，＜Building and Environment, 42＞ 辦公室中色溫度與照度標準影響主觀評價，本實驗研究得知在舒適度、寬敞 度、明亮度及飽和度等之評價 2000 lx 優於 500 lx。色溫度在舒適度與寬敞度之評 價 4000 K 優於 2700 K，而 2700 K 較適於放鬆及飽和之評價。另外，實驗結果也 顯示，作業面與背景之輝度對比是相當重要之因素，受測者喜歡照明為色溫度混 合之氣氛。. 10.
(21) 第二章 相關文獻回顧. 文獻十一：Y. Akashi、P.R.Boyce（2006） ，” A field study of illuminance reduction”， ＜ENERGY and BUILDINGS, 38＞ 許多辦公室之作業面之照度標準較一般需求高出很多，因此降低作業面周圍 之照度值，以維持作業面之照度之作業面周圍照明（task-ambient lighting），就 可以節約能源，且不會降低視覺效能。實驗研究顯示，降低作業面周圍降低原有 照度之 1/3，經過一段時間，室內人員會習慣作業周圍之照度降低，但是以局部 照明滿足工作照度的需要，可以達到減少照明耗能的目標。另外，以 6500K 光源， 可以減少因為作業面周圍照度降低所產生陰暗感。 文獻十二：Robed Yearout and Stephan Konz（1989），”Visual display unit workstation lighting”，＜International Journal of Industrial Ergonomics, 3＞ 辦公室個人工作站照度標準應設定在 200~500 lux 間；室內照度分佈與輝度分 佈，若只將視覺對象照得很亮，而整體周圍空間很暗時，當眼睛四圍環視時易產生 視覺疲勞，相反的，如與注視對象相比，周圍環境過亮時，則難以集中精神工作， 因此必須保持整個空間的輝度適當，故建議使用者工作站之電腦銀幕上方的文字輝 度與背景輝度比值為 7：1，同時間接照明＋直接照明設備混合，應考慮工作站周圍 照明設備。. 11.
(22) 辦公室照明設計節能參考手冊之研究. 12.
(23) 第三章 研訂過程. 第三章 研訂過程 第一節 國內辦公室照明與使用現況分析 藉由蒐集建築設計案例有關照明設計之資料，了解辦公室照明環境使用燈具之形式 與配置方式，分析國內辦公室配合輕鋼架天花板的設計，照明燈具多採用 4 呎×2 呎或 2 呎×2 呎之 T-BAR 型燈具，至於光源多採用 T8 螢光燈管，整理調查案例之相關資料如 下所示。. 表 3-1 CASE STUDY 1 案例名稱. 照明型式. ○○辦公大樓 辦公室類型. 直 接 照 明 燈具配置間距. Philips FBS601 光源：PL-L36W×3 尺寸：60×60×14 高頻電子式安定器 格柵罩. 2.4m 2.4m. 21m×8.7m×3.1m 設計照度. 照明用電密度 2. 500Lux. 燈具型式. 18.56W/m. 安裝形式 嵌 入 式. 表 3-2 CASE STUDY 2 案例名稱. 照明型式. ○○辦公大樓 辦公室類型. 直 接 照 明 燈具配置間距. 2.5m 2.5m. 燈具型式 東亞FVS-H4341XEB 光源：FL40D/38W×3 尺寸：122×60×9 電子式安定器 格柵罩. 15m×14m×3m 設計照度. 照明用電密度. 安裝形式. 500Lux. 19.2 W/m2. T-BAR. 13.
(24) 辦公室照明設計節能參考手冊之研究. 表 3-3 CASE STUDY 3 案例名稱. 照明型式. ○○醫院門急診中心 辦公室類型. 直 接 照 明. 燈具配置間距. 燈具型式. 東亞FVS-H4341XEB 光源：FL40D/38W×3 尺寸：122×60×9 電子式安定器 格柵罩. 1.8m 3.5m. 25m×10m×4.2m 設計照度. 照明用電密度. 安裝形式. 500Lux. 15.68 W/m2. T-BAR. 表 3-4 CASE STUDY 4. 案例名稱 ○○材料大樓 辦公室類型 燈具配置間距. 光毅KY2486E 光源：20W×4 尺寸：60×60×6.5 三波長防止飛散行 高功率電子式安定器. 1.9m. 50.5m×9m×3.1m 設計照度 500Lux. 照明型式 直 接 照 明 燈具型式. 1.2m. 照明用電密度 2. 7.04 W/m. 安裝形式 T-BAR. 表 3-5 CASE STUDY 5. 案例名稱 ○○警察局 辦公室類型 燈具配置間距. 照明型式 直 接 照 明 燈具型式 東亞. 9.6m×13m×3m 設計照度. 照明用電密度. FVS-H4341LEBEX 光源：FL40D/38W×3 尺寸：122×60×8 高頻電子式安定器 格柵罩 安裝形式. 500Lux. 22.44 W/m2. T-BAR. 2.4m 1.8m. 14.

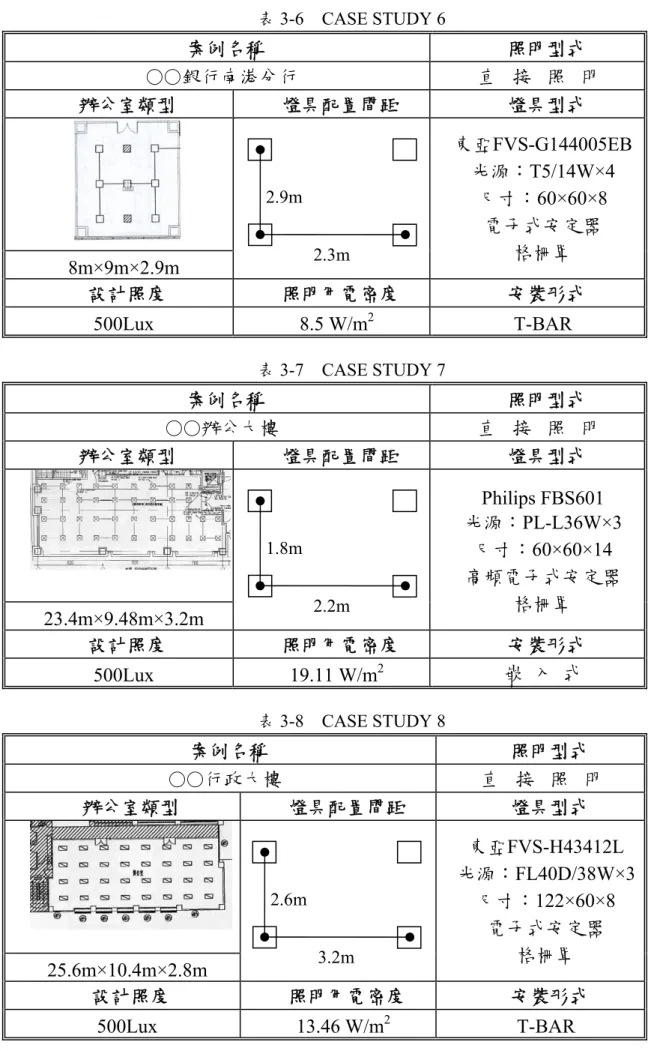

(25) 第三章 研訂過程. 表 3-6 CASE STUDY 6. 案例名稱 ○○銀行南港分行 辦公室類型 燈具配置間距. 照明型式 直 接 照 明 燈具型式 東亞FVS-G144005EB 光源：T5/14W×4 尺寸：60×60×8 電子式安定器 格柵罩. 2.9m 2.3m. 8m×9m×2.9m 設計照度. 照明用電密度. 安裝形式. 500Lux. 8.5 W/m2. T-BAR. 表 3-7 CASE STUDY 7. 案例名稱 ○○辦公大樓 辦公室類型 燈具配置間距. Philips FBS601 光源：PL-L36W×3 尺寸：60×60×14 高頻電子式安定器 格柵罩. 1.8m. 23.4m×9.48m×3.2m 設計照度 500Lux. 照明型式 直 接 照 明 燈具型式. 2.2m. 照明用電密度 2. 19.11 W/m. 安裝形式 嵌 入 式. 表 3-8 CASE STUDY 8. 案例名稱 ○○行政大樓 辦公室類型 燈具配置間距. 2.6m 3.2m. 照明型式 直 接 照 明 燈具型式 東亞FVS-H43412L 光源：FL40D/38W×3 尺寸：122×60×8 電子式安定器 格柵罩. 25.6m×10.4m×2.8m 設計照度. 照明用電密度. 安裝形式. 500Lux. 13.46 W/m2. T-BAR. 15.
(26) 辦公室照明設計節能參考手冊之研究. 表 3-9 CASE STUDY 9. 案例名稱 ○○集團企業總部大樓 辦公室類型 燈具配置間距. 照明型式 直 接 照 明 燈具型式 OA M5 光源：PL36W×2 尺寸：121×30×9 高頻電子式安定器 格柵罩. 2.5m 1.2m. 24m×14.4m×3m 設計照度. 照明用電密度. 安裝形式. 500Lux. 42.91 W/m2. T-BAR. 表 3-10 CASE STUDY 10. 案例名稱 ○○行政大樓工程 辦公室類型 燈具配置間距. 東亞 FVS-H4341J 光源：FL40D/38W×3 尺寸：123×60×9 高頻電子式安定器 格柵罩. 2.4m 2.4m. 10m×5.5m×2.65m 設計照度. 照明型式 直 接 照 明 燈具型式. 照明用電密度. 安裝形式. 2. 500Lux. 16.29 W/m. T-BAR. 表 3-11 CASE STUDY 11. 案例名稱 ○○大樓 辦公室類型. 燈具配置間距. 照明型式 直 接 照 明 燈具型式 東亞 FVS-H2241XEB 光源：FL20D/18W×4 尺寸：60×30×6 高頻電子式安定器 格柵罩. 1.8m 1.8m. 18.8m×15.9m×3.2m 設計照度. 照明用電密度. 安裝形式. 500Lux. 21.41 W/m2. T-BAR. 16.
(27) 第三章 研訂過程. 表 3-12 CASE STUDY 12. 案例名稱 ○○大樓 辦公室類型. 照明型式 直 接 照 明 燈具型式. 燈具配置間距. Philips FBS601 光源：PL-L36W×3 尺寸：60×60×14 高頻電子式安定器 格柵罩. 2m 2.5m. 33.6m×21.05m×3.2m 設計照度. 照明用電密度. 500Lux. 14.32 W/m2. 安裝形式 嵌 入 式. 表 3-13 CASE STUDY 13. 案例名稱 ○○郵局 辦公室類型. 燈具配置間距. 東亞FVS-H4341LEB 光源：FL40D/38W×3 尺寸：122×60×8 電子式安定器 格柵罩. 2.4m. 32.5m×23.5m×2.9m 設計照度 500Lux. 照明型式 直 接 照 明 燈具型式. 2.4m. 照明用電密度. 安裝形式. 2. 15.25 W/m. T-BAR. 表 3-14 CASE STUDY 14. 案例名稱 ○○辦公大樓 辦公室類型 燈具配置間距. 照明型式 直 接 照 明 燈具型式 Philips FBS601 光源：PL-L36W×3 尺寸：60×60×14 高頻電子式安定器 格柵罩. 1.8m 2.4m. 14.4m×16.8m×3.2m 設計照度. 照明用電密度. 500Lux. 23.22W/m2 17. 安裝形式 嵌 入 式.
(28) 辦公室照明設計節能參考手冊之研究. 經案例分析得知，燈具均採用T-BAR型燈具，光源多數為T8螢光燈管，也有PL螢光 燈及T5螢光燈，安定器皆使用電子安定器，具有瞬時點燈、無噪音及省電的功能，燈具 配置之燈心距在1.5m~2.5m間，照明用電密度UPD最大值42.91W/m2 ，最小值為7.04 W/m2，14個案例平均照明用電密度為18.39 W/m2。. 表 3-1 至表 3-14 資料來源為本研究整理。. 18.
(29) 第三章 研訂過程. 第二節 實驗計畫 一、實驗室介紹 本研究之實驗部分係利用內政部建築研究所性能實驗中心環境設備館四樓之照明 實驗室，進行相關之實驗工作。照明實驗室概略說明如下： 照明實驗室之活動壁體可彈性組合建立一淨空間約 8mL × 6mW × 6mH 之實驗空 間，可針對不同實驗需求，改變空間大小與更換牆壁裝修材、吸音材。主要分為隔間框 架與活動布幔兩種規格，隔間框架為固定高度 300cm，作為一般空間高度的照明實驗； 活動布幔可配合實驗需求調整高度在 0-600cm 的範圍間，可測量挑高空間的照明實驗。 照明實驗室之天花面設置活動燈架之照明系統，可依需求選用標準型 2’x2’、 2’x4’、T-bar 燈具或其他燈具及燈管、燈泡或其他光源。 照明實驗室之環境控制，提供恆溫、恆濕的設定條件，溫濕度範圍控制全尺寸時 20 ～35℃±1℃/45～90％RH±5%，且可設定不同溫溼度條件。. 圖 3-1 照明實驗室平面圖. 19.
(30) 辦公室照明設計節能參考手冊之研究. 圖 3-2 照明實驗室天花板平面圖. 圖 3-3 照明實驗室之活動天花. 圖 3-4 照明實驗室之活動天花 20.
(31) 第三章 研訂過程. 圖 3-5 多點水平面照度測定. 圖 3-6 點線面輝度與色度分佈測定 資料來源：本研究拍攝. 21.
(32) 辦公室照明設計節能參考手冊之研究. 二、規劃實驗內容 1.室型變化實驗 目的：分析辦公室不同燈具配置，符合標準照度值所需燈具數量。 方法：照明實驗室隔間板軌道單元為 185 cm × 185 cm，共有 12 單元組成，故依燈具尺 寸能夠均勻分布為原則，作為劃分之基準，將 2 呎× 2 呎室型變化分為三種形式 （a. 370 cm × 370 cm、b. 555 cm × 555 cm、c. 740 cm × 555 cm），將 4 呎× 2 呎 室型變化分為兩種形式（a. 555 cm × 555 cm、b. 740 cm × 555 cm），加上 2 呎× 2 呎最大室型（740 cm × 555 cm）與 4 呎× 2 呎最大室型（740 cm × 555 cm），搭 配三種高度 2.5m、3 m、3.5 m，配合燈具型式變化之組合模式，進行實驗測試。 2.燈具型式變化實驗 目的：分析辦公室常用燈具型式變化之照明效果。 方法：a. 選擇 PHILIPS、東亞、旭光廠牌之 T-BAR 型燈具。 b. 燈具型式 2 呎× 2 呎（光源 18W×4）、4 呎× 2 呎（光源 36W×3）。 c. 配合室型變化不同之組合模式，進行實驗測試與電腦模擬。 3.燈具安裝位置變化實驗 目的：分析不同辦公室模矩，燈具安裝位置變化的比較。 方式： a. 先用DIALux 軟體，模擬依不同燈具及光源之排列方式與所需數量。 b. 依照模擬結果於實驗室實際量測。 4.光源種類變化實驗 目的：分析辦公室常用燈具採用不同光源的照明效果。 方式：a. 選擇 PHILIPS、東亞、旭光廠牌之 T-BAR 型燈具。 b. 燈具型式 2 呎× 2 呎。 c. 光源T5 14W、T8 18W、PL36W。 5.照明方式變化實驗 目的：分析全面照明與局部照明之配合性。 方式：a. 降低全面照明的照度。 b. 以局部照明補足工作面所需照度。. 22.
(33) 第三章 研訂過程. 第三節 電腦模擬 本研究之電腦模擬使用 DIALux 軟體，依 PHILIPS、東亞、旭光廠商提供燈具之 配光曲線 IES 檔，進行模擬實驗。本研究電腦模擬空間基本因子如下； （1）工作面高度 85 cm。 （2）天花反射率：70％。 （3）牆面反射率：50％。 （4）地面反射率：20％。 （5）維護係數：0.8。 （6）不考慮壁面開口進入之自然光。. 一、辦公室燈具 2 呎× 2 呎電腦模擬 表 3-15 PHILIPS TBS305/418 電腦模擬數據 燈具型號. PHILIPS TBS305/418. 光 源. T8 - 18W × 4. 燈具尺寸. 2 呎×2 呎. 安定器. 電子式. 室型 1：3.7m×3.7m×安裝高度 3m. 等 照 度 分 佈 圖. 最小照度. 386 lx. 最大照度. 838 lx. 平均照度. 627 lx. 均齊度. 0.62. 總光束. 22400 lm. 總消耗電力. 296 W. 用電密度. 21.62 W/㎡. 室型 2：5.55m×5.55m×安裝高度 3m. 等 照 度 分 佈 圖. 最小照度. 402 lx. 最大照度. 957 lx. 平均照度. 732 lx. 均齊度. 0.55. 總光束. 50400 lm. 總消耗電力. 666 W. 用電密度. 21.62 W/㎡. 23.
(34) 辦公室照明設計節能參考手冊之研究. 室型 3-1：7.4m×5.55m×安裝高度 3m. 等 照 度 分 佈 圖. 最小照度. 401 lx. 最大照度. 979 lx. 平均照度. 761 lx. 均齊度. 0.53. 總光束. 67200 lm. 總消耗電力. 888 W. 用電密度. 21.62 W/㎡. 室型 3-2：7.4m×5.55m×安裝高度 2.5m. 等 照 度 分 佈 圖. 最小照度. 417 lx. 最大照度. 1061 lx. 平均照度. 835 lx. 均齊度. 0.50. 總光束. 67200 lm. 總消耗電力. 888 W. 用電密度. 21.62 W/㎡. 室型 3-3：7.4m×5.55m×安裝高度 3.5m. 等 照 度 分 佈 圖. 最小照度. 398 lx. 最大照度. 936 lx. 平均照度. 717 lx. 均齊度. 0.55. 總光束. 67200 lm. 總消耗電力. 888 W. 用電密度. 21.62 W/㎡. 24.
(35) 第三章 研訂過程. 表 3-16 東亞 FVS-H2441 電腦模擬數據 燈具型號. 東亞 FVS-H2441. 光 源. T8 - 20W × 4. 燈具尺寸. 2 呎×2 呎. 安定器. 電子式. 室型 1：3.7m×3.7m×安裝高度 3m. 等 照 度 分 佈 圖. 最小照度. 345 lx. 最大照度. 698 lx. 平均照度. 535 lx. 均齊度. 0.65. 總光束. 18400 lm. 總消耗電力. 348 W. 用電密度. 25.42 W/㎡. 室型 2：5.55m×5.55m×安裝高度 3m. 等 照 度 分 佈 圖. 最小照度. 371 lx. 最大照度. 818 lx. 平均照度. 628 lx. 均齊度. 0.59. 總光束. 41400 lm. 總消耗電力. 783 W. 用電密度. 25.42 W/㎡. 室型 3-1：7.4m×5.55m×安裝高度 3m. 等 照 度 分 佈 圖. 最小照度. 372 lx. 最大照度. 843 lx. 平均照度. 653 lx. 均齊度. 0.57. 總光束. 55200 lm. 總消耗電力. 1044 W. 用電密度. 25.42 W/㎡. 25.
(36) 辦公室照明設計節能參考手冊之研究. 室型 3-2：7.4m×5.55m×安裝高度 2.5m. 等 照 度 分 佈 圖. 最小照度. 355 lx. 最大照度. 953 lx. 平均照度. 734 lx. 均齊度. 0.48. 總光束. 55200 lm. 總消耗電力. 1044 W. 用電密度. 25.42 W/㎡. 室型 3-3：7.4m×5.55m×安裝高度 3.5m. 等 照 度 分 佈 圖. 最小照度. 358 lx. 最大照度. 784 lx. 平均照度. 610 lx. 均齊度. 0.59. 總光束. 55200 lm. 總消耗電力. 1044 W. 用電密度. 25.42 W/㎡. 26.
(37) 第三章 研訂過程. 表 3-17 東亞 FVS-H14441 電腦模擬數據 燈具型號. 東亞 FVS-H14441. 光 源. T5 - 14W × 4. 燈具尺寸. 2 呎×2 呎. 安定器. 電子式. 室型 1：3.7m×3.7m×安裝高度 3m. 等 照 度 分 佈 圖. 最小照度. 395 lx. 最大照度. 684 lx. 平均照度. 572 lx. 均齊度. 0.69. 總光束. 21600 lm. 總消耗電力. 260 W. 用電密度. 18.99 W/㎡. 室型 2：5.55m×5.55m×安裝高度 3m. 等 照 度 分 佈 圖. 最小照度. 432 lx. 最大照度. 918 lx. 平均照度. 710 lx. 均齊度. 0.61. 總光束. 48600 lm. 總消耗電力. 585 W. 用電密度. 18.99 W/㎡. 室型 3-1：7.4m×5.55m×安裝高度 3m. 等 照 度 分 佈 圖. 最小照度. 441 lx. 最大照度. 954 lx. 平均照度. 753 lx. 均齊度. 0.59. 總光束. 64800 lm. 總消耗電力. 780 W. 用電密度. 18.99 W/㎡. 27.
(38) 辦公室照明設計節能參考手冊之研究. 室型 3-2：7.4m×5.55m×安裝高度 2.5m. 等 照 度 分 佈 圖. 最小照度. 431 lx. 最大照度. 1066 lx. 平均照度. 833 lx. 均齊度. 0.52. 總光束. 64800 lm. 總消耗電力. 780 W. 用電密度. 18.99 W/㎡. 室型 3-3：7.4m×5.55m×安裝高度 3.5m. 等 照 度 分 佈 圖. 最小照度. 432 lx. 最大照度. 874 lx. 平均照度. 683 lx. 均齊度. 0.63. 總光束. 64800 lm. 總消耗電力. 780 W. 用電密度. 18.99 W/㎡. 28.
(39) 第三章 研訂過程. 表 3-18 旭光 L14446A1 電腦模擬數據 燈具型號. 旭光 L14446A1. 光 源. T5 - 14W × 4. 燈具尺寸. 2 呎×2 呎. 安定器. 電子式. 室型 1：3.7m×3.7m×安裝高度 3m. 等 照 度 分 佈 圖. 最小照度. 319 lx. 最大照度. 633 lx. 平均照度. 475 lx. 均齊度. 0.67. 總光束. 19200 lm. 總消耗電力. 260 W. 用電密度. 18.99 W/㎡. 室型 2：5.55m×5.55m×安裝高度 3m. 等 照 度 分 佈 圖. 最小照度. 347 lx. 最大照度. 772 lx. 平均照度. 574 lx. 均齊度. 0.60. 總光束. 43200 lm. 總消耗電力. 585 W. 用電密度. 18.99 W/㎡. 室型 3-1：7.4m×5.55m×安裝高度 3m. 等 照 度 分 佈 圖. 最小照度. 346 lx. 最大照度. 795 lx. 平均照度. 603 lx. 均齊度. 0.57. 總光束. 57600 lm. 總消耗電力. 780 W. 用電密度. 18.99 W/㎡. 29.
(40) 辦公室照明設計節能參考手冊之研究. 室型 3-2：7.4m×5.55m×安裝高度 2.5m. 等 照 度 分 佈 圖. 最小照度. 376 lx. 最大照度. 888 lx. 平均照度. 671 lx. 均齊度. 0.56. 總光束. 57600 lm. 總消耗電力. 780 W. 用電密度. 18.99 W/㎡. 室型 3-3：7.4m×5.55m×安裝高度 3.5m. 等 照 度 分 佈 圖. 最小照度. 341 lx. 最大照度. 727 lx. 平均照度. 561 lx. 均齊度. 0.61. 總光束. 57600 lm. 總消耗電力. 780 W. 用電密度. 18.99 W/㎡. 30.
(41) 第三章 研訂過程. 表 3-19 旭光 L36436 電腦模擬數據 燈具型號. 旭光 L36436. 光 源. PL - 36W × 3. 燈具尺寸. 2 呎×2 呎. 安定器. 電子式. 室型 1：3.7m×3.7m×安裝高度 3m. 等 照 度 分 佈 圖. 最小照度. 422 lx. 最大照度. 787 lx. 平均照度. 622 lx. 均齊度. 0.68. 總光束. 30000 lm. 總消耗電力. 432 W. 用電密度. 31.56 W/㎡. 室型 2：5.55m×5.55m×安裝高度 3m. 等 照 度 分 佈 圖. 最小照度. 446 lx. 最大照度. 968 lx. 平均照度. 750 lx. 均齊度. 0.59. 總光束. 67500 lm. 總消耗電力. 972 W. 用電密度. 31.56 W/㎡. 室型 3-1：7.4m×5.55m×安裝高度 3m. 等 照 度 分 佈 圖. 最小照度. 466 lx. 最大照度. 999 lx. 平均照度. 789 lx. 均齊度. 0.59. 總光束. 90000 lm. 總消耗電力. 1296 W. 用電密度. 31.56 W/㎡. 31.
(42) 辦公室照明設計節能參考手冊之研究. 室型 3-2：7.4m×5.55m×安裝高度 2.5m. 等 照 度 分 佈 圖. 最小照度. 449 lx. 最大照度. 1100 lx. 平均照度. 872 lx. 均齊度. 0.51. 總光束. 90000 lm. 總消耗電力. 1296 W. 用電密度. 31.56 W/㎡. 室型 3-3：7.4m×5.55m×安裝高度 3.5m. 等 照 度 分 佈 圖. 最小照度. 462 lx. 最大照度. 935 lx. 平均照度. 735 lx. 均齊度. 0.63. 總光束. 90000 lm. 總消耗電力. 1296 W. 用電密度. 31.56 W/㎡. 32.
(43) 第三章 研訂過程. 二、辦公室燈具 4 呎× 2 呎電腦模擬 表 3-20 PHILIPS TBS305/336 電腦模擬數據 燈具型號 燈具尺寸. 光 源. PHILIPS TBS305/336 4 呎×2 呎. 安定器. T8 - 36W × 4 電子式. 室型 1：5.55m×5.55m×安裝高度 3m. 等 照 度 分 佈 圖. 最小照度. 318 lx. 最大照度. 761 lx. 平均照度. 581 lx. 均齊度. 0.55. 總光束. 38400 lm. 總消耗電力. 432 W. 用電密度. 14.02 W/㎡. 室型 2-1：6.8m×5.55m×安裝高度 3m. 等 照 度 分 佈 圖. 最小照度. 361 lx. 最大照度. 1071 lx. 平均照度. 746 lx. 均齊度. 0.48. 總光束. 57600 lm. 總消耗電力. 648 W. 用電密度. 17.17 W/㎡. 室型 2-2：6.8m×5.55m×安裝高度 2.5m. 等 照 度 分 佈 圖. 最小照度. 322 lx. 最大照度. 1289 lx. 平均照度. 816 lx. 均齊度. 0.40. 總光束. 57600 lm. 總消耗電力. 648 W. 用電密度. 17.17 W/㎡. 33.
(44) 辦公室照明設計節能參考手冊之研究. 室型 2-3：6.8m×5.55m×安裝高度 3.5m. 等 照 度 分 佈 圖. 最小照度. 359 lx. 最大照度. 921 lx. 平均照度. 684 lx. 均齊度. 0.53. 總光束. 57600 lm. 總消耗電力. 648 W. 用電密度. 17.17 W/㎡. 34.
(45) 第三章 研訂過程. 表 3-21 東亞 FVS-H4341 電腦模擬數據 燈具型號. 東亞 FVS-H4341. 光 源. T8 - 40W × 3. 燈具尺寸. 4 呎×2 呎. 安定器. 電子式. 室型 1：5.55m×5.55m×安裝高度 3m. 等 照 度 分 佈 圖. 最小照度. 225 lx. 最大照度. 776 lx. 平均照度. 523 lx. 均齊度. 0.43. 總光束. 32760 lm. 總消耗電力. 512 W. 用電密度. 16.62 W/㎡. 室型 2-1：6.8m×5.55m×安裝高度 3m. 等 照 度 分 佈 圖. 最小照度. 267 lx. 最大照度. 1015 lx. 平均照度. 673 lx. 均齊度. 0.40. 總光束. 49140 lm. 總消耗電力. 768 W. 用電密度. 20.35 W/㎡. 室型 2-2：6.8m×5.55m×安裝高度 2.5m. 等 照 度 分 佈 圖. 最小照度. 199 lx. 最大照度. 1360 lx. 平均照度. 736 lx. 均齊度. 0.27. 總光束. 49140 lm. 總消耗電力. 768 W. 用電密度. 20.35 W/㎡. 35.
(46) 辦公室照明設計節能參考手冊之研究. 室型 2-3：6.8m×5.55m×安裝高度 3.5m. 等 照 度 分 佈 圖. 最小照度. 298 lx. 最大照度. 836 lx. 平均照度. 615 lx. 均齊度. 0.48. 總光束. 49140 lm. 總消耗電力. 768 W. 用電密度. 20.35 W/㎡. 36.
(47) 第三章 研訂過程. 表 3-22 東亞 FVS-H28341 電腦模擬數據 燈具型號. 東亞 FVS-H28341. 光 源. T5 - 28W × 3. 燈具尺寸. 4 呎×2 呎. 安定器. 電子式. 室型 1：5.55m×5.55m×安裝高度 3m. 等 照 度 分 佈 圖. 最小照度. 214 lx. 最大照度. 781 lx. 平均照度. 512 lx. 均齊度. 0.42. 總光束. 34800 lm. 總消耗電力. 344 W. 用電密度. 11.17 W/㎡. 室型 2-1：6.8m×5.55m×安裝高度 3m. 等 照 度 分 佈 圖. 最小照度. 240 lx. 最大照度. 979 lx. 平均照度. 648 lx. 均齊度. 0.37. 總光束. 52200 lm. 總消耗電力. 516 W. 用電密度. 13.67 W/㎡. 室型 2-2：6.8m×5.55m×安裝高度 2.5m. 等 照 度 分 佈 圖. 最小照度. 208 lx. 最大照度. 1323 lx. 平均照度. 707 lx. 均齊度. 0.29. 總光束. 52200 lm. 總消耗電力. 516 W. 用電密度. 13.67 W/㎡. 37.
(48) 辦公室照明設計節能參考手冊之研究. 室型 2-3：6.8m×5.55m×安裝高度 3.5m. 等 照 度 分 佈 圖. 最小照度. 276 lx. 最大照度. 809 lx. 平均照度. 593 lx. 均齊度. 0.47. 總光束. 52200 lm. 總消耗電力. 516 W. 用電密度. 13.67 W/㎡. 38.
(49) 第三章 研訂過程. 表 3-23 旭光 L40436 電腦模擬數據 燈具型號. 旭光 L40436. 光 源. T8 - 40W × 3. 燈具尺寸. 4 呎×2 呎. 安定器. 電子式. 室型 1：5.55m×5.55m×安裝高度 3m. 等 照 度 分 佈 圖. 最小照度. 335 lx. 最大照度. 840 lx. 平均照度. 633 lx. 均齊度. 0.53. 總光束. 40800 lm. 總消耗電力. 460 W. 用電密度. 14.93 W/㎡. 室型 2-1：6.8m×5.55m×安裝高度 3m. 等 照 度 分 佈 圖. 最小照度. 366 lx. 最大照度. 1133 lx. 平均照度. 809 lx. 均齊度. 0.45. 總光束. 61200 lm. 總消耗電力. 690 W. 用電密度. 18.28 W/㎡. 室型 2-2：6.8m×5.55m×安裝高度 2.5m. 等 照 度 分 佈 圖. 最小照度. 310 lx. 最大照度. 1336 lx. 平均照度. 884 lx. 均齊度. 0.35. 總光束. 61200 lm. 總消耗電力. 690 W. 用電密度. 18.28 W/㎡. 39.
(50) 辦公室照明設計節能參考手冊之研究. 室型 2-3：6.8m×5.55m×安裝高度 3.5m. 等 照 度 分 佈 圖. 最小照度. 387 lx. 最大照度. 977 lx. 平均照度. 739 lx. 均齊度. 0.52. 總光束. 61200 lm. 總消耗電力. 690 W. 用電密度. 18.28 W/㎡. 40.
(51) 第三章 研訂過程. 表 3-24 旭光 L28436 電腦模擬數據 燈具型號. 旭光 L28436. 光 源. T5 - 28W × 3. 燈具尺寸. 4 呎×2 呎. 安定器. 電子式. 室型 1：5.55m×5.55m×安裝高度 3m. 等 照 度 分 佈 圖. 最小照度. 307 lx. 最大照度. 704 lx. 平均照度. 485 lx. 均齊度. 0.63. 總光束. 31200 lm. 總消耗電力. 376 W. 用電密度. 12.21 W/㎡. 室型 2-1：6.8m×5.55m×安裝高度 3m. 等 照 度 分 佈 圖. 最小照度. 351 lx. 最大照度. 873 lx. 平均照度. 628 lx. 均齊度. 0.56. 總光束. 46800 lm. 總消耗電力. 564 W. 用電密度. 14.94 W/㎡. 室型 2-2：6.8m×5.55m×安裝高度 2.5m. 等 照 度 分 佈 圖. 最小照度. 309 lx. 最大照度. 1102 lx. 平均照度. 696lx. 均齊度. 0.44. 總光束. 46800 lm. 總消耗電力. 564 W. 用電密度. 14.94 W/㎡. 41.
(52) 辦公室照明設計節能參考手冊之研究. 室型 2-3：6.8m×5.55m×安裝高度 3.5m. 等 照 度 分 佈 圖. 最小照度. 350 lx. 最大照度. 735 lx. 平均照度. 567 lx. 均齊度. 0.62. 總光束. 46800 lm. 總消耗電力. 564 W. 用電密度. 14.94 W/㎡. 三、小結 經電腦模擬結果分析，在相同燈具配置的條件下，室型越大之空間平均照度越佳， 但因為照度值的較高，因此均齊度較室型小之空間略差。在相同室型的條件下，燈具安 裝位置越低，平均照度越高，而均齊度沒有太大的差異。在相同室型及相同燈具配置的 條件下，不同的光源的用電密度及平均照度會有差異，以本研究模擬之光源：T5 螢光 燈、T8 螢光燈及 PL 螢光燈為例，用電密度的部份，T5 螢光燈最低，T8 螢光燈次之， PL 螢光燈最高，在平均照度的部份，T8 螢光燈及 PL 螢光燈均優於 T5 螢光燈，以上電 腦模擬出的照度值及數據，可作為實驗規劃的參考，藉由比較電腦模擬與實測值，進一 步提供電腦模擬有關參數的修正。. 表 3-15 至表 3-24 資料來源為本研究整理。 42.
(53) 第三章 研訂過程. 第四節 實驗與模擬數值分析 一、辦公室 4 呎× 2 呎 T-Bar 燈具 表 3-25. 4 呎×2 呎不同光源數值比較表 室型：5.55m×5.55m×3m. 照片. T8. 光源. T5. T5 + 節 能 轉 接 器. 模擬數值. 項目. 實驗數值. 389. 最小照度. 471 lx. 848. 最大照度. 864 lx. 654. 平均照度. 692 lx. 0.59. 均齊度. 0.68. 16.62 W/m2. 用電密度. 16.62 W/m2. 375 lx. 最小照度. 438 lx. 892 lx. 最大照度. 874 lx. 656 lx. 平均照度. 666 lx. 0.57. 均齊度. 0.66. 11.17 W/m2. 用電密度. 11.17 W/m2. 307 lx. 最小照度. 328 lx. 648 lx. 最大照度. 609 lx. 509 lx. 平均照度. 511 lx. 0.60. 均齊度. 0.64. 9.8 W/m2. 用電密度. 9.8 W/m2. 43.
(54) 辦公室照明設計節能參考手冊之研究. 表 3-26. 4 呎×2 呎不同高度數值比較表. 室型：7.4m×5.55m 光源：T5. 照片. 2.5 m. 高度. 3m. 3.5 m. 模擬數值. 項目. 實驗數值. 311 lx. 最小照度. 293 lx. 1327 lx. 最大照度. 1231 lx. 839 lx. 平均照度. 820 lx. 0.37. 均齊度. 0.36. 12.56 W/m2. 用電密度. 12.56 W/m2. 350 lx. 最小照度. 349 lx. 1010 lx. 最大照度. 1004 lx. 767 lx. 平均照度. 791 lx. 0.46. 均齊度. 0.44. 12.56 W/m2. 用電密度. 12.56 W/m2. 357 lx. 最小照度. 384 lx. 871 lx. 最大照度. 922 lx. 704 lx. 平均照度. 771 lx. 0.51. 均齊度. 0.5. 12.56 W/m2. 用電密度. 12.56 W/m2. 44.
(55) 第三章 研訂過程. 二、辦公室 2 呎× 2 呎 T-Bar 燈具 表 3-27. 2 呎×2 呎不同光源數值比較表（一） 室型：3.7m×3.7m×3m. 照片. T8. 光源. PL. T5. 模擬數值. 項目. 實驗數值. 375 lx. 最小照度. 510 lx. 576 lx. 最大照度. 736 lx. 501 lx. 平均照度. 635 lx. 0.71. 均齊度. 0.8. 25.42 W/m2. 用電密度. 25.42 W/m2. 780 lx. 最小照度. 919 lx. 1338 lx. 最大照度. 1303 lx. 1124 lx. 平均照度. 1150 lx. 0.69. 均齊度. 0.8. 31.56 W/m2. 用電密度. 31.56 W/m2. 438 lx. 最小照度. 508 lx. 827 lx. 最大照度. 749 lx. 667 lx. 平均照度. 636 lx. 0.66. 均齊度. 0.8. 18.99 W/m2. 用電密度. 18.99 W/m2. 45.
(56) 辦公室照明設計節能參考手冊之研究. 表 3-28. 2 呎×2 呎不同光源數值比較表（二） 室型：5.55m×5.55m×3m. 照片. T8. 光源. PL. T5. 模擬數值. 項目. 實驗數值. 439 lx. 最小照度. 483 lx. 793 lx. 最大照度. 934 lx. 642 lx. 平均照度. 756 lx. 0.68. 均齊度. 0.64. 25.42 W/m2. 用電密度. 25.42 W/m2. 920 lx. 最小照度. 870 lx. 1738 lx. 最大照度. 1670 lx. 1405 lx. 平均照度. 1389 lx. 0.65. 均齊度. 0.63. 31.56 W/m2. 用電密度. 31.56 W/m2. 507 lx. 最小照度. 513 lx. 1032 lx. 最大照度. 945 lx. 813 lx. 平均照度. 777 lx. 0.62. 均齊度. 0.66. 18.99 W/m2. 用電密度. 18.99 W/m2. 46.
(57) 第三章 研訂過程. 表 3-29. 2 呎×2 呎不同光源數值比較表（三） 室型：7.4m×5.55m×3m. 照片. T8. 光源. PL. T5. 模擬數值. 項目. 實驗數值. 461 lx. 最小照度. 499 lx. 839 lx. 最大照度. 996 lx. 688 lx. 平均照度. 841 lx. 0.67. 均齊度. 0.59. 25.42 W/m2. 用電密度. 25.42 W/m2. 975 lx. 最小照度. 870 lx. 1846 lx. 最大照度. 1709 lx. 1494 lx. 平均照度. 1448 lx. 0.65. 均齊度. 0.6. 31.56 W/m2. 用電密度. 31.56 W/m2. 537 lx. 最小照度. 536 lx. 1083 lx. 最大照度. 1025 lx. 855 lx. 平均照度. 838 lx. 0.63. 均齊度. 0.64. 18.99 W/m2. 用電密度. 18.99 W/m2. 47.
(58) 辦公室照明設計節能參考手冊之研究. 表 3-30. 2 呎×2 呎不同高度數值比較表. 室型：7.4m×5.55m 光源：T5. 照片. 2.5 m. 高度. 3m. 3.5 m. 模擬數值. 項目. 實驗數值. 574 lx. 最小照度. 588 lx. 1172 lx. 最大照度. 1027 lx. 940 lx. 平均照度. 862 lx. 0.61. 均齊度. 0.68. 18.99 W/m2. 用電密度. 18.99 W/m2. 537 lx. 最小照度. 536 lx. 1083 lx. 最大照度. 1025 lx. 855 lx. 平均照度. 838 lx. 0.63. 均齊度. 0.64. 18.99 W/m2. 用電密度. 18.99 W/m2. 486 lx. 最小照度. 528 lx. 978 lx. 最大照度. 1006 lx. 784 lx. 平均照度. 809 lx. 0.62. 均齊度. 0.65. 18.99 W/m2. 用電密度. 18.99 W/m2. 48.
(59) 第三章 研訂過程. 三、辦公室 2 呎× 2 呎 T-Bar 燈具與局部照明配合性 由表 3-27 所示，將室型 3.7m×3.7m×3m 減少 1/2 T5 光源其結果如下表； 表 3-31 減少 1/2 光源數值表 室型：3.7m×3.7m×3m. 光源. T5. 49. 最小照度. 221 lx. 最大照度. 407 lx. 平均照度. 332 lx. 均齊度. 0.67. 用電密度. 10.81 W/m2.
(60) 辦公室照明設計節能參考手冊之研究. 由表 3-31 所示，將 2 呎× 2 呎 T-Bar 燈具減少 1/2 光源後與局部照明配合，實驗結 果如下表； 表 3-32 減少 2 呎×2 呎 1/2 光源與局部照明作業面數值比較表 室型：3.7m×3.7m×3m. 關燈 局部照明 開燈. 50. 最小照度. 396 lx. 最大照度. 420 lx. 平均照度. 410 lx. 均齊度. 0.97. 用電密度. 10.81 W/m2. 最小照度. 481 lx. 最大照度. 913 lx. 平均照度. 625 lx. 均齊度. 0.77. 用電密度. 12.99 W/m2.
(61) 第三章 研訂過程. 四、辦公室 2 呎× 2 呎 T-Bar 燈具與不同牆面材質之照度比較 將室型 3.7m×3.7m×3m 搭配不同牆面材質（白布幔與黑布幔）其照度結果如下表； 表 3-33 2 呎×2 呎 T5 光源與不同牆面材質之照度數值比較表 室型：3.7m×3.7m×3m. 白布幔 牆面材質 黑布幔 51. 最小照度. 508 lx. 最大照度. 749 lx. 平均照度. 636 lx. 均齊度. 0.8. 用電密度. 18.99 W/m2. 最小照度. 332 lx. 最大照度. 572 lx. 平均照度. 447 lx. 均齊度. 0.74. 用電密度. 18.99 W/m2.
(62) 辦公室照明設計節能參考手冊之研究. 五、實驗與模擬數值分析比較 本計畫之實驗部份藉由 DIALux 電腦軟體進行模擬比對，模擬採用之配光曲線 IES 檔，為內政部建築研究所性能實驗中心將實驗燈具輸出製作而成，以確保公正性。 在相同條件下，結論與本章第四節的小結一致，實驗與模擬之數據，惟有 T8 光源 2 呎×2 呎燈具，數據呈現較大差異，經過與廠商配光曲線檔比對，發現模擬使用 IES 檔 光強度不完整，以至於造成誤差，其他數據無太大差異，DAILux 軟體可作為使用者裝 設燈具時，用來推測效果之工具，將維護率設定為 1，而反射率依現場狀況而定，就能 模擬照度分布情形。 減少全面照明搭配局部照明的照明方式，滿足作業者照度的需要，同時降低照明用 電密度，此方向可供製作辦公室照明設計節能案例之參考。. 表 3-25 至表 3-33 資料來源為本研究整理。 52.
(63) 第三章 研訂過程. 第五節 執行進度 本計畫之進行項目與執行進度，如下表所示。 表 3-34 研究執行進度表 2007 年 月次 工作項目. 3 月. 4 月. 5 月. 6 月. 7 月. 8 月. 9 月. 10 月. 11 月. 12 月. 備註. 辦公室照明節能 相關資料蒐集 國內辦公室照明與使用 現況分析 96/05/09 舉行. 第一次專家座談會 電腦模擬分析. 96/07/25 期中報告. 辦公室照明實驗測試準備 辦公室照明實驗測試 綜合比較分析 第二次專家座談會. 96/10/30 舉行. 製作辦公室照明設計節 能參考手冊及期末報告. 96/11/22 期末報告. 53.
(64) 辦公室照明設計節能參考手冊之研究. 54.
(65) 第四章 結論與建議. 第四章 結論與建議 本手冊之研訂係經由文獻蒐集、整理、分析、歸納而成，並召開座談會以徵詢相關 專家學者之意見，除廣徵各界意見外，並實際驗證手冊之照明技術實務內容是否正確， 並藉此達到推廣之目的。經由此研訂之程序，初步完成了一份完整且具實用性的手冊， 而在研訂的過程與成果中，有以下之結論與建議： 1.. 本計畫研究方法中，利用內政部建築研究所性能實驗中心：照明實驗室，進行實際 測試，所得數據可印證模擬軟體之可信度，亦可實際分析照明效果，因此本實驗室 之功能藉此執行成果，將可後續推廣利用。. 2.. 本計畫研究內容，初步分析得到照明節能的手法，由於照明節能涉及甚多因素，未 來可繼續利用內政部建築研究所性能實驗中心深入分析之。. 3.. 本計畫所完成的成果參考手冊，已具初步架構及內容，建議後續能再加以美編並以 更淺顯文字呈現，爾後編印成小手冊來推廣之。. 55.
(66) 辦公室照明設計節能參考手冊之研究. 56.
(67) 附錄一、第一次專家座談會－辦公室照明設計節能諮詢會議. 附錄一、第一次專家座談會－辦公室照明設計節能諮詢會議 一、 開會時間：九十六年五月九日（星期二）下午六時整 二、 開會地點：台北科技大學設計館六樓 652 室 三、 主 席：周鼎金 教授 記錄：黃竣道、賀大行 四、 出席單位及人員： z 中國電器股份有限公司 馮文信 協理 z 台灣日光燈股份有限公司 陳清水 協理 z 台灣區照明燈具公會 宋福生 高級專員 z 光環境設計應用中心 鮑達芃 專案經理 z 楊雪雲建築師事務所 邱瑞深 專案經理 五、會議內容： 馮文信： 1. 針對將來手冊使用者探討其需求，再設計編輯內容與驗證實驗。 2. 全般照明與重點照明之應用環境，所產生光品質及耗能之差異實驗比較。 1.事先界定各種辦公室環境之照度需求及耗能基準，做為實驗參考依據。 陳清水： 1. 除了新設燈具之外，關於舊有燈具汰換可製作簡單查核表，供使用者參考。 2. 針對螢光燈管以及安定器新的管制標準，做為實驗的基本要點。 宋福生： 1. 將國內取得之辦公照明器具，如東亞、旭光、飛利浦等廠牌常用形式列入， 先取得 IES 檔模擬再與實測比對。 2. 空間比，長、寬及高方面，原則上以大、中、小三種型式，如何讓設計之建 築師或機電技師容易取得參考。 鮑達芃： 1. 可參考歐美辦公室空間的案例。 2. 利用照明控制系統，達到照明節能效果。 邱瑞深： 1. 室型變化與燈具之使用數量，需依設計照度標準配置。 2. 選擇燈具宜採多數使用者之廠牌：東亞、旭光、飛利浦三種，避免設限單一 廠牌。 3. 室型種類及天花板規劃高度，建議各做三種即可。 陳鼎周（書面意見）： 1.實驗實測與電腦模擬之差異性：目前電腦照明模擬軟體應用已相當普及，是否 需要花費人力、時間進行實驗室足尺比例模擬實驗，藉以分析比較實驗實測與 電腦模擬之差異性。 2.建議加入口字型之燈具排列方式：天花板燈具排列方式，在均佈整齊的考慮因 素下，除點狀、條狀外，可嘗試加入入口字型排列方式，藉以增加辦公空間燈 具配置設計之豐富性。 57.
(68) 辦公室照明設計節能參考手冊之研究. 3.考慮辦公室空間型態之多樣性：辦公室空間組織包含辦公區、會議室、門廳櫃 台、招待室等，建議一併考量。 4.辦公桌椅形式、擺設之可變性：天花板燈具排列之固定性能否因應辦公桌椅形 式、擺設之可變性，包括辦公桌(OA 隔屏)、辦公傢俱等。 六、主席結論： 本次諮詢座談會敬邀建築業界與照明設計之專家，提供對於辦公室照明設計節 能參考手冊撰寫及相關實驗操作的建議，承辦單位將彙整各位先進之意見，作為日 後實驗計畫與手冊編撰之重要參考方向，以納入未來研究計畫中。 七、散會：下午八時三十分。. 58.
(69) 附錄二、期中簡報記錄及處理情形. 附錄二、期中簡報記錄及處理情形 發言人 1.. 2. 宋專員福生 (台灣區照明燈具輸出業同業公會). 3.. 1. 楊教授冠雄. 1. 蔡教授尤溪. 1.. 2.. 3. 蕭教授弘清 4.. 問題 常用之辦公室照明燈具 配光曲線、相關資料請 補足，列入手冊。 內外照明燈具使用之光 源、安定器等詳細資 料，可供建築業者採用 參考者，均可列入手冊 中。 整體研究中詳細將室型 (長、寬、高)大小列入， 讓使用者運用上減少誤 差，值得大家效法。 本研究經由全尺度實驗 進行室內空間照度分佈 品質分析，提供辦公室 照明設計節能之方式， 具良好參考價值。 建議以較高效率之光 源、合理之 LPD（Light Power Density）值作為分 析之對象，俾利於推廣 高效率之燈具。 研究目標及執行程序合 理且切合未來應用之需 求。 執行進度與預期規劃符 合，日前初步模擬結果 可用以檢討各場所用電 之合理性。 預擬規劃之辦公室照明 設計推廣手冊之章節安 排及內容，實用性符合 需求。 本計畫之執行情況良 好，也切合實際需求， 可考慮將照明效果及用 電密切結合一起作節能 評估，較符合節能推廣 及檢討改善空間之目 標。. 59. 處理情形. 1. 已列入手冊附錄中。 2. 已列入手冊內文中。. 3. 謝謝指正。. 1. 謝謝指正。. 1. 已列入手冊內文中。. 1. 謝謝指正。. 2. 謝謝指正。. 3. 謝謝指正。. 4. 謝謝指正。.
(70) 辦公室照明設計節能參考手冊之研究. 60.
(71) 附錄三、第二次專家座談會－辦公室照明設計節能諮詢會議. 附錄三、第二次專家座談會－辦公室照明設計節能諮詢會議 一、開會時間：九十六年十月三十日（星期二）下午六時整 二、開會地點：台北科技大學設計館六樓 652 室 三、主 席：周鼎金 教授 記錄：黃竣道、賀大行 四、出席單位及人員： z 台灣區照明燈具公會 宋福生 高級專員 z 中國文化大學建築系 邱英浩 助理教授 z 日大技術照明股份有限公司 張文貴 總經理 z 中國科技大學總務處 陳鼎周 副總務長 z 中國電器股份有限公司 馮文信 協理 五、會議內容： 宋福生： 3. 光源分類部份，請依據國內燈管分類方式。 4. 所列出之節能案例均為 T5 燈具（未來趨勢），T5 燈管目前國內尚無生產， 使用進口光源成本較高，將會造成推廣之困擾，可增列現有 T8 或 T9 燈具， 以符合市場現況。 5. 節能案例可否列出總表，將室型大小，平均照度、用電密度列入，依照節能 效果之優劣排序，供業主參考，採用最佳節能之設計，達到推廣節能設計之 依據。 邱英浩： 1. 節能案例 10 之輔助光模擬，建議模擬高度應提出，或應可模擬不同高度輔助 光差異。 2. 研究報告顯示數值模擬與實驗誤差不大，是否可增加不同光源之模擬，以了 解不同光源之用電密度，耗能排序。 3. 燈具配置及辦公室配置與節能有相關性，建議研究報告中是否提出基本原則。 4. 燈具之反射板及擴散板並不於節能之考量，建議是否可能初步探討反射板於 節能中之影響程度。 5. 模擬中室內反射率皆相同，是否為辦公室常見之反射率，否則可嘗試改變反 射率了解其參數對省能的幫助。 6. 水平和垂直配光曲線是否也可一併考量。 7. 節能應仍顧及舒適，故辦公室照明之舒適標準應於文中提出。 8. 建議研究報告中應說明是針對人工光源省能為主，自然光之影響不於此考慮。 9. 建議研究報告之末應提出見定量描述之設計方法及設計原則，及可達之省能 效果。 張文貴： 1. 是否再強調新的概念：用燈的觀念，桌面為局部照明（重點照明）＋環境光 照明。 2. 照度可依個人需求強弱，自行開關，環境光只要少許能源即可，5w/m2 以下可 達到。. 61.
(72) 辦公室照明設計節能參考手冊之研究. 陳鼎周： 1. 照度標準在不同場所皆有一定的範圍，例如：辦公室(a)750~1500lx。何者為 正確標準，建議探討之。 2. 材料反射率建議提出現有常見建材作參考。 3. 節能案例大多數均齊度皆未達 0.6，可考慮受測面的範圍（例如：從牆邊算起 1m 內不算）。 4. 10 個節能案例優劣比較，是否能列表提出建議。 馮文信： 1. 增加舒適度照明之參考章節。 2. 增加自我節能診斷之檢核表。 3. 總結手冊所談節能手段之重點步驟。 六、主席結論： 本次諮詢座談會敬邀建築業界與照明設計之專家，提供對於辦公室照明設計節 能參考手冊初稿編撰及相關照明設計範例之建議，承辦單位將彙整各位先進與專家 學者之意見，作為修正手冊編撰與期末報告書之重要參考方向。 七、散會：下午九時整。. 62.
(73) 附錄四、期末簡報記錄及處理情形. 附錄四、期末簡報記錄及處理情形 發言人 1.. 王總幹事榮吉. 2.. (台灣省建築材料商業同業公會聯合會). 1.. 2.. 宋專員福生. 3.. (台灣區照明燈具輸出業同業公會). 1.. 2. 林組長之瑛. 問題 未來如有照明設計節 能，應不限於辦公室照 明。 目前公務行政辦公室系 統，已積極辦理省能措 施方案及節能辦法，建 議手冊之研訂能包括賣 場、百貨公司或一般住 宅案例，俾利民間推廣。 照明節能是容易且有效 率之節能方法，除了節 省照明能源外，亦可節 省空調之能源。 公部門率先做節能之示 範，讓全民能夠群起效 法是相當重要之節能推 動步驟。 本次將辦公室照明設計 之節能手冊，列入了相 當完整，將來在推廣 上，可在設計階段對所 有的建築師、裝潢業 者，做教育訓練，另外 在使用者方面對所有公 部門之維護保養者做完 整之教育，讓辦公室照 明節能能夠落實。 照明設備占辦公室建築 耗電量之四成，投資照 明設備節能經費具回收 性，因此，照明節能效 益佳，值得推廣。 張院長前次擔任院長所 推動擴大公共建設計 畫，曾編列相當經費協 助國中小學更換 T5、T8 等燈具，本案利用國家 級實驗室驗證前項燈具 及設計軟體驗證廠商所 提供數據之可靠性，讓 研究與實例結合，建請 敘明驗證成果。 63. 處理情形. 1. 謝謝寶貴意見，將納入 後續研究計畫參考。. 2. 謝謝寶貴意見，將納入 後續研究計畫參考。. 1. 謝謝指正。. 2. 謝謝指正。. 3. 謝謝寶貴意見，將納入 後續研究計畫參考。. 1. 謝謝指正。. 2. 謝謝指正，已列入手冊 中。.
(74) 辦公室照明設計節能參考手冊之研究. 楊教授冠雄. 蔡教授尤溪. 李教授訓谷. 梁教授從主. 3. 本案手冊內容已相當完 備，如能再補充採本手 冊設計可節能多少電力 經費，對國人身心及視 力健康之貢獻；或補充 使用管理方面之Ｉ deal，也許可使手冊更具 宣傳推廣效果。 1. 本計畫已經完成良好之 成果。其中，個人之局 部化照明可有效降低用 電密度而同時達到接近 或一樣之照度水準，而 兼顧節約能源，具應用 潛力，可進一步研究其 應用分析。 2. 另外，為呼應 LED 之逐 步普及化，似可於後續 進行其進一步應用及可 行性分析。 1. Ｐ15 表 3-9 Case Study 9 照 明 用 電 密 度 達 42.91W/m2（500Lux）， 似為太高，請檢討。 2. 研究成果篇表 2-7，市售 螢光燈效率比較請說明 比較基準，如同長度燈 管之比較。 3. 建議進一步討論 LPD 如 何達成國際先進之水 準。 1. 研究計畫對於辦公室照 明之節能手冊與資料庫 成果豐碩。 2. 建議研究團隊能於期末 報告中增加模擬數據與 實測數據之分析，以修 正模擬軟體參數設定， 可供室內照明設計之參 考。 1. 利用局部照明降低用電 密度，可有效節省電力 使用。 2. 建議提供建築師/電機技 64. 3. 謝謝指正，增加管理部 份，置於手冊附錄中。. 1. 謝謝指正。. 2. 謝謝指正，將列入後續 研究計畫。. 1. 該案例照明需求特殊， 500 lx 為設計照度，實際 照度達 1000 lx 以上。 2. 遵照辦理。. 3. 謝謝指正，利用局部照 明可達成，於報告中補 充。 1. 謝謝指正。. 2. 遵照辦理，已納入報告 中。. 1. 謝謝指正。. 2. 已列入手冊附錄中。.
