以稜鏡色散對白光 LED 與鹵素燈之光譜分析及其教學應用
梁立國 輔英科技大學 共同教育中心 sc013@fy.edu.tw （投稿日期：民國 103 年 10 月 23 日，接受日期：104 年 01 月 08 日） 摘要：光源置於凸透鏡焦點附近，鏡後方是 5mm 圓孔，利用兩個三稜鏡讓光作接 近九十度的偏折，移動屏幕，白光 LED 的明線光譜與鹵素燈的連續光譜被分析： 一、屏幕遠離時，LED 紅、藍、綠的圓逐漸析出，紅綠交匯處呈現黃色，藍圈以 更快速度離開綠圈與紅圈是一有趣的景象，測量圈圈位置，可驗證各色光位置與 波長的線性關係；二、觀察鹵素燈，屏幕遠離時，眾多圈圈交匯的白光變淡，各 色層亦逐漸析出，此時，在藍紫的一方，光強度突然暗淡許多，古典理論的解釋 在此遇到烏雲，這是近代物理的重要歷程「紫外災難」，鹵素燈為一近似黑體輻射 源；依據 Stefan-Boltzmann Law 關於熱輻射功率的關係式，操作電源，可模擬與 認識熱輻射體頻譜峰值與色溫的關係。 關鍵詞：稜鏡色散、熱輻射體、紫外災難、Stefan-Boltzmann Law壹、前言
牛頓在二十六歲時回到家鄉 1,2 ，他在房 裡的窗子挖了一個小圓孔，陽光穿過圓孔為 一平行且圓形的光，三稜鏡讓圓形光折射， 圓光在屏幕上析出不同顏色的光，牛頓發現: 白光是由不同顏色的光組成，不同顏色的光 遇到三稜鏡，偏折的角度不一樣；在此之前， 光被認為是純白的，是物體讓她添了顏色。 這個活動的發想來自上述的故事，如圖 1， 將白光 LED 置於凸透鏡焦點，穿過透鏡後形 成平行光再經過三稜鏡的色散，三原色光圈 便在屏幕上出現，由圖可知，光圈即使在明 亮的教室內仍有足夠的亮度可為視覺接受且 清晰可見。圖 1：在明亮室內 光學活動可進行 當注意力轉向連續光譜時，我們選擇照 度大、耐高溫、規格為 12V20W 明亮黃光的 鹵素燈供應電流，以稜鏡色散其光譜，再以 數位相機拍攝，我們不經意地發現:在藍紫色 的一方光線暗淡許多，此為黑體輻射研究裡 的｢紫外災難｣，鹵素燈在高溫時為一近似之 黑體輻射源，於是，開始一連串關於對黑體 輻射光譜的動手做活動。 十九世紀末，黑體輻射被視為理想的發 光物體，其輻射的能量被大量的研究，實驗 相關的數據與理論得到三點結論（Richard Wolfson，1995）：一、熱輻射功率與絕對溫 度的四次方成正比，二、輻射強度峰值的波 長與溫度成反比；三、輻射強度與波長的分 布僅與溫度相關，與發光物的材料無關。依 循這三個結論，調整供應的電壓電流，提供 適當比例且可行的電功率，在不同的距離下 拍攝光譜圖片，觀察光譜峰值與亮度的變化， 對教科書的內容進行更深一步的理解，讓黑 體輻射不同色溫下之光譜曲線能具體的以圖 像呈現，並對教學有所幫助。 這個模仿牛頓以稜鏡色散 ｢圓的平行光 ｣ 有別於僅能在暗室內呈現的狹縫色散，或 以圖片與公式抽象的在教室內說明頻譜關係， 包括光譜、熱輻射與黑體輻射等物理教學， 明圈光譜在屏幕上有較大的亮度，容易在課 室內呈現，可作為教師教授光波長的計算、 熱輻射體相關的物理學與紫外災難現象發生 的演示活動，亦可輕易的由學生操作 LED 與 白熾燈，顯露白光裡所蘊含的各個成分；其 次，使用與生活相關之光源讓學生的物理學 習確實進入生活中體驗，隨時理解課文與課 堂的教學；最後，實驗過程裡，我們可具體 認識許多關於發光物相關的技術與知識，包 括: LED 的組成與相關原理、白熾燈色溫的 控制、色差現象的形成…等。
貳、文獻與理論的探討
我們由三個面向對文獻與理論進行探討: 科學史、物理教科書，以及白光 LED 與鹵素 燈原理。 幾本關於科學史與科普書籍都提到牛頓 返回家鄉期間關於光學所做的實驗1,2,3 ，穿過 小圓孔的白光經過三稜鏡後，各色光的折射 率並不同，各個光圈偏折後在屏幕上呈現重 疊且多層次橢圓，牛頓再以另一三稜鏡及凸 透鏡將各色光匯集，得到原來的白光；於是 牛頓得到白光是由各色光組合的結論，這是 科學上的第一個光譜，更廣義的說法:科學上 的第一個電磁波譜。依據上述的結果，我將 三稜鏡置於一平台，白光 LED 的小光點放在 凸透鏡焦點附近，白光穿過凸透鏡得到近似 平行的光，穿過 5mm 的小圓孔，再經三稜鏡 折射，可輕易察覺屏幕上紅藍綠三原色的色 圈，如圖 2，此為教科書裡提到的明線光譜； 若改以白熾燈則得到連續光譜，以數位相機 拍攝並仔細觀察時，我們驚訝的發現:在光譜 中偏藍紫的部分衰弱許多，此為近代物理裡 著名的｢紫外災難｣現象。我們在教室的教學 中透過簡易的操作，演示光譜與光譜相關的 物理現象，包括熱輻射物理與近代物理的濫 觴。圖 2：置於稜鏡後方 60 公分 LED 色散。 教學活動設計的理論有兩個方面。首先 是稜鏡色散現象4,5 中，描述平行的太陽光經 稜鏡色散後的光譜分布；平行的陽光經過細 縫與稜鏡色散呈現出的光譜，橫座標為波長， 上方是光譜顏色，而座標的等差比例，讓我 們得以對各色光所對應的中心波長，寫下式 （1） λR–λB/λG–λB=XR–XB/XG–XB （1） 其中λR、λG、λB 分別為紅光、綠光及藍 光波長，XR 、XG、XB 則為色散後光圈位 置，式（1）有助於我們對白光 LED 色散後 各光圈波長的分析。 其次，當我們以白熾燈觀察連續光譜時， 熱輻射體相關的操作讓這個活動更顯意義； 十九世紀中關於熱輻射發光物，包括恆星、 高溫爐、、等物體之發光顏色、溫度與其相 關光譜，提出理想黑體的定義，而在燈泡的 發明後，科學家們透過發熱燈絲裡熱能與其 發光的光譜，分析溫度、熱功率、光波強度 與光譜間的關係，得到了三個結論6（Richard Wolfson，1995）: 一、熱輻射功率與絕對溫 度四次方成正比，可寫成式（2） P = σεA𝑇4 （2） 其中σ為常數，值為 5.67×10-8 W/m2·K4，A 為輻射面積，ɛ為物體輻射率（黑色為 1）， 式（2）稱 Stefan-Boltzmann Law；二、輻射 強度最大的波波長 λpeak 與絕對溫度 T 的關 係為式（3）， λpeak T = 0.2898 × 10 -2 m K （3）
此為 Wien's displacement law，峰值會隨著輻 射體溫度增加並往波長短的地方移動；三、 光譜強度的分布僅與熱輻射物體的絕對溫度 有關，與材料無關。但是，當深入探究能量 的來源時，古典的駐波理論與熱均能理論在 波長較長的部分得到驗證，在短波波長部分 面臨潰敗，科學史上稱為紫外災難。德國物 理學家普郎克（Max Plank）經過五年的計算， 提出光量子假說，即光以能量子 E =nhυ方 式存在，並得到符合波長與輻射強度實驗分 布的式（4） （4） 其中 n 為正整數，h 為普郎克常數，值為 6.63 ×10-34 J.S，υ為波頻率，λ 為波長，k 為 Boltzmann 常數，R 為每單位面積每單位波長 之發光強度。依式（4）可得到符合實驗所得 關於熱輻射物體不同溫度下，光譜強度與波 長的關係圖 6 ，如圖 3；我們可以注意到:頻 譜的峰值在 3000K 時為近紅外線，4000K 時 為紅光，偏藍紫光部分皆突然衰弱。式（4） 也同時解釋了 Wien's displacement law 與 Stefan-Boltzmann Law6。本實驗的活動設計 依循 Stefan-Boltzmann Law，讓學生或教師操 作電源供應器之功率，利用前述稜鏡色散的 方法，觀察鹵素燈的色光與色散光譜的變化， 具體呈現圖 3 中關於頻譜峰值波長與不同色 溫關係的光譜圖像。 圖 3：黑體在不同溫度下輻射強度之頻譜圖6。
實驗活動光源為白光 LED 及鹵素燈；白 光 LED 的種類有數種7，如表 1，(1)為三個 LED 發光合成，(2) 為一個藍光 LED 發光並 激發黃色螢光劑而成，(4)為紫外光 LED 激發 紅藍綠三種螢光劑而成白光，（3）是我們使 用的白光 LED，為原子筆上的贈品，目視下 為黃色，實際上為綠光螢光劑與紅光螢光劑 調製而成，由藍光 LED 激發兩種螢光劑組合 而成白光，各色光波長約為藍光 460nm、綠 光 530nm、紅光 590nm。在教室裡，我們讓 光圈色散開來，以數位相機拍攝後，讓學生 以線性插入法對光波長做演算。鹵素燈 8為 白熾燈的一種，耐高溫、有較高的照度是它 的特性，實驗裡使用的鹵素燈規格為 12VAC， 20W；依據熱輻射體兩個經驗公式（2）與公 式（3），操作直流電源，將電壓與功率由 5V， 6W 提升至 18V，44W，進行不同絕對溫度 光譜之分析，理解熱輻射原理與普郎克假設 契合的黑體輻射光譜，並對教科書4,6的圖形 與例題，提供具體可行的操作例子。 表 1、白光 LED 的種類（參考資料7） 序號 單晶 螢光劑 備註 (1) 紅、藍、綠 無 日亞化技術壟斷 (2) 藍光 黃色 日亞化技術壟斷 (3) 藍光 藍、綠 (4) 紫外光 紅、藍、綠 註：活動使用（3）種類的白光 LED。
參、教具的製作與簡單操作

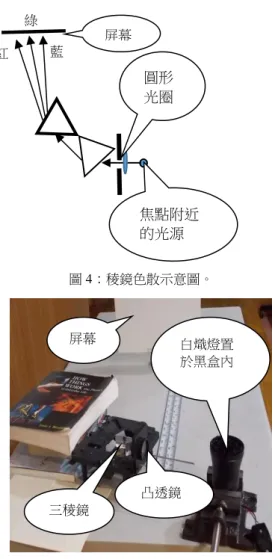

一、 表 2 列出製作牛頓色散活動裡需要使用 的器材。 二、 將白光 LED 、10Ω電阻、開關與鋰電 池串聯，10Ω電阻作為限制電流，以保 護 LED 不被燒壞，並得到較大亮度。 三、 將黑色盒子鑽一 5 mm 小孔，將鹵素燈 置入盒內以 AB 膠固定，拉出電線並串 聯開關，再接上電源供應器備用。 四、 將黑色圓孔片以 AB 膠固定於凸透鏡上， 再將此凸透鏡以 AB 膠立在黑色木板一 側角落，右手將白光 LED 置於凸透鏡 焦距上，再以左手調整三稜鏡在木板的 位置，並於屏幕上得到清楚的光圈後以 AB 膠固定三稜鏡，圖 4 為裝置示意 圖。 五、 圖 5 顯示實驗在一般桌上即可操作，右 下角以桌上虎鉗固定之鹵素燈，上方為 白色屏幕，凸透鏡、圓孔與三稜鏡固定 在黑色座上。 六、 理論與理想的情形是 : 當光源置於凸 透鏡焦點時，光線會在經透鏡後平行射 出；然而，在非點光源且無法確實置於 焦點的情況下，光在穿過透鏡後會呈現 放大的效果，故仍應依屏幕實際效果作 稜鏡與光源位置的調整。 表 2、牛頓色散所需材料 序號 品名 數量 備註 1 三稜鏡 2 個 100 cm ×1.2cm 2 凸透鏡 1 個 焦距 10 cm 3 圓孔片 1 片 黑色 孔徑 5 mm 4 白光 led 1 個 5 電阻 1 個 10Ω 6 黑色木板 1 片 30cm ×30cm 7 鹵素燈 1 個 12V， 20W（含座) 8 黑色盒子 1 個 塑膠製 耐高溫 9 塑膠板 1 片 白色 10 鋰電池 1 個 手機回收 註：1.工具包括： 電源供應器、雙面膠、AB 膠、 數位相機、電線若干、焊槍、開關。 2.數位相機使用有 PANASONIC 300 萬畫素、 SONY1000 萬畫素。圖 4：稜鏡色散示意圖。 圖 5：實驗設備擺置圖，右下方為被虎鉗固定 至於黑盒內的白熾燈。
肆、實驗與課室的呈現
一、動態影像的取得 (一) 三原色光的色散：將屏幕置於三稜鏡 後，點亮 LED，啟動攝影機，白色圓 圈的邊緣一側是紅色，另一側是藍色 的色差現象，隨著屏幕遠離三稜鏡， 三原色逐漸析出，紅色圈與綠色圈交 接處呈現黃色，綠色圈與藍色圈交接 處呈現靛色，屏幕更加遠離時藍色圈 離開的速度也快。 (二) 鹵素燈的熱輻射光譜 : 將屏幕置於 三稜鏡後 60 公分處，鹵素燈接上電 源供應器，供應電位調至 18 伏特， 功率 44 瓦(燈泡額定功率為 20 瓦，但 仍有承受極限)，鹵素燈甚為明亮，逐 漸降低電壓，燈光漸黃， 屏幕上的 光譜，最亮處由藍綠光處往綠黃光方 向移動，當燈逐漸暗黃，紅光處依舊 很亮，藍光逐漸消逝，接下來綠光消 逝，紅光則維持其應有的份量，直到 燈光全滅，過程完全與圖 3 吻合，是 教科書裡圖表的具體表現。 二、LED 的色光波長計算 (一) 將屏幕置於三稜鏡後方 80 公分處，點 亮 LED，得到如圖 6 之影像。 (二) 將圖 6 圖形複製到 WORD 文件中， 用繪製圖形的功能，將三個相同的圈 圈圖形套入三個色圈，如圖 7，以游 標尺測量圈圈中心間的相對位置 X， 見表 3。 (三) 課堂上可以讓藍光、紅光波長已知， 請學生用線性插入法（式（1））求綠 光之波長，表 3 的例子裡，得出綠光 之波長為 531nm，與文獻之參考數據 7相近。 (四) 我們亦可以攝影機對圖 6 進行攝影， 並以紅、綠、藍之玻璃紙過濾光源， 分別取得各色圈之位置，並在教室內 播放，量取各色光之相對位置，作為 實際例題的計算。 圖 6：屏幕於三稜鏡後 80 公分處之 LED 色散。 圓形 光圈 焦點附近 的光源 屏幕 綠 紅 藍 屏幕 白熾燈置 於黑盒內 凸透鏡 三稜鏡圖 7：以三個相同的圈圈填滿三個色圈。 表 3 LED 色散時，三原色光的相對位置 X 藍光 綠光 紅光 參考波長 460 nm 530 nm 590 nm 位置（X） 0 cm 1.76 cm 3.21 cm 實驗波長 460 nm λ=531 nm 590 nm 註：此相對位置的取得是在 13.3 吋筆電 PPT 功 能時量取。 三、熱輻射體在不同溫度時光譜之模擬 (一) 將屏幕置於 80 公分處，調整並點亮 鹵素燈，讓屏幕上呈現清楚明亮的橢 圓。供應電壓自 5 伏特逐次上調至 18 伏特，每間格 1 伏特拍攝光譜成像圖 一次，並記錄各電位之電流強度，觀 察不同溫度下熱輻射體之光譜。 (二) 參考下列因素 : 1.前述光譜圖形峰值 變化，2.圖 3 中輻射強度與波長的關 係 圖 ， 3. 鹵 素 燈 之 額 定 電 壓 ， 4. Stefan-Boltzmann Law 輻射功率與溫 度四次方成正比。選定 5 伏特、10 伏 特之光譜圖形，作為 3000K 與 4000K 之對照，其中 5 伏特因成像太弱而移 至 0.5 公尺處。 (三) 表 4 為鹵素燈在各輻射功率比值下估 算之供電功率與溫度，及其在視覺中 之色光。 (四) 圖 8 為 3000K 之光譜圖形，右側藍 紫光部分強度突然轉弱，而左側紅光 部分仍舊較亮，可推論紅外線部分仍 有未能為光感測元件測得之強度，與 圖 3 中 3000K 之圖形吻合。 (五) 圖 9 為 4000K 之光譜圖形，右側藍 紫部分雖弱，但已不似 3000K 之光譜， 而最強處落在紅黃交接部分，與圖 3 中 4000K 之圖形吻合。 (六) 圖 10 為電壓 18 伏特 44W 時，依其與 3000K 電功率之比值，為 5000K 之光 譜圖形，最強處落在黃藍交接部分。 表 4 輻射體溫度與輻射功率之關係 輻射溫度 3000K 4000K 5000K 功率比1 1 3.2 7.8 供應電壓 5 V 10 V 18 V 電功率2 6 W 18 W 44 W 色光 暗黃 亮黃 亮白 註：1. 輻射功率與溫度四次方成正比。 2. 電功率由為電壓與電流的乘積。 圖 8：6 瓦之光譜，屏幕距離 0.5 公尺，紅光乃至於紅 外線仍可能有較強的輻射。 圖 9：18 瓦時之光譜，屏幕距離 0.8 公尺，輻射最強 由左稍偏右。
圖 10：44 瓦時之光譜，屏幕距離 0.8 公尺，輻射最強 處在中間黃藍交接處。 四、有趣的小教具 在此動手做活動應用於課室的操作經驗 裡，我們發現：只要在稜鏡的一側留下一小 圓孔，如圖 11，即可在陽光下選擇適當的角 度，將平行陽光色散到陰暗的白色牆面，得 到與牛頓當年的實驗過程，若以眼睛透過稜 鏡與小圓孔觀察發光物（勿直視強發光物， 例如： 陽光），發光物的色差現象馬上揭露， 這實在是一個簡單、有趣、又具歷史意義的 小教具。若圓孔改為狹縫，繞射與色散將同 時出現。 圖 11：三稜鏡留一小孔 從右側可觀察到發光物 之色差現象。
伍、結論與建議
一、 活動模仿牛頓在三百五十年前做的實驗， 除了理解經典科學的美感，以白光 LED 與鹵素燈為光源，能貼近生活，吸引學 生參與。 二、 以動態演示方式呈現光譜的色散，與紫 外災難現象的出現，讓學生以數位影像 直接紀錄，是這個活動的簡單發明。 三、 相較於以狹縫形成較暗的光譜線，明圈 光譜呈現較大亮度的色散現象，三百萬 畫素具攝影功能的數位產品即可讓光學 教學簡易的在教室內執行，可有效縮短 教學時間，在授課時數不多的系科顯得 實用。 四、 實驗活動裡的影像皆可由教師拍攝完成， 並自行製成投影片，在課程中講授，或 伴隨實作與例題講解，特別是幾個熱輻 射光譜圖，說明普郎克假說與黑體輻射 經驗曲線的契合，具體提供近代物理教 學的實例與演示。 五、 由 LED 光譜的分析，此白光 LED 為單 晶（藍光 LED）激發綠光螢光劑及紅光 螢光劑形成，以線性插入法求取各色光 之波長時，與參考文獻 7 比較，至為準 確，可作為光譜教學的實際例題。 六、 活動以鹵素燈的連續光譜作為白光 LED 光譜的對比，｢紫外災難｣典故的體認是 意外的收穫，而鹵素燈耐高溫的特性， 讓熱輻射體的物理相關議題呈現，是作 者在活動裡難得的旅程。 七、 不同溫度下，熱輻射體呈現的光譜是參 考 Stefan-Boltzmann 定律、電功率公式 及燈泡規格，定量分析與拍攝而得，由 此可知: 不斷的實驗觀察與數學分析是 相當重要的；而不同溫度時，光呈現的 色澤，有助於生活中各式照明設備色溫 的理解。 八、 光波長的計算取得，光柵扮演重要的角 色，但稜鏡的色散對光譜的理解仍是簡 單而容易的；在此活動中，除了對色差 現象的理解外，熱輻射現象與其相關應 用，例如：熱輻射體（高溫爐、人體體 溫、恆星…）之溫度、光譜分布與發射 功率，照明設備光能與熱能的分配比率 紅 紫6 ，稜鏡色散都是認識她們的重要步驟之 一。 九、 活動仍有幾個可進步的部分，包括: 光 路徑控制、如何得到更好的平行光、凸 透鏡成像及其孔徑的大小，光譜取得的 適當距離等。
參考文獻
1. 蔡承志譯 (Creas, R. P.原著) (2010). 史上 最美的十項科學實驗 第四章 85-103 頁。 台北市：貓頭鷹出版。 2. 潘 永 祥 等 編 著 (1986). 自 然 科 學 概 論 第四章 87 頁。台北市：五南圖書出版公 司。 3. 吳國盛著 (1998). 科學的歷程（上） 第 15 章 390-400 頁。理藝出版社。4. Halliday, D. & Resnick, R. (2007). Fundamentals of Physics extend Eighth edition §11-4 p278 & § 11-5 p281. John Wiley & Sons Inc..
5. Wolfson, R. (1995). Physics with modern physics ,Ch.35.5.2 pp907-910. USA ： HarperCollins College Publishers.
6. Wolfson, R. (1995). Physics with modern physics ,Ch.39.2 pp1031-1034. USA ： HarperCollins College Publishers.
7. 新電子網站
http://www.mem.com.tw/article_content.as p?sn=0808250010
8. Bloomfield, L. A. (1997). How things work: The Physics of everyday life. Ch.6.3 pp275-282. USA：John Wiley & Sons Inc.. 9. Serway, R. A. (2006). Serway，s College Physics, Ch.22.4 pp736-738. USA ： Thomson Brooks/Cole press.
10.
梁立國 (2014). 從牛頓色散到紫外災難 ----由白光 LED 及鹵素燈之光譜分析說 起。2014 年中華民國物理教育聯合會 口 頭論文。台東縣:台東大學應用科學系。The Analysis of the Spectrums of White-light LED and Halogen Lamp by
