(2) 098301070000G1010 PG9802-0098. 住宅音環境現況調查與診斷機制之研究. 受委託者：中華民國建築學會 研究主持人：林芳銘 共同主持人：江哲銘 研. 究. 員：馮俊豪. 研 究 助 理 ：黃琨智. 內政部建築研究所委託研究報告 中華民國 98 年 12 月.
(3) ARCHITECTURE & BUILDING RESEARCH INSTITUTE MINISTRY OF THE UNTERIOR RESEARCH PROJECT REPORT. The Research of Investigation and Diagnosis Mechanism on Sound Environment of Dwelling Houses. By Fang-Ming Lin Che-Ming Chiang Jun-Hao Fong Kun-Zhi Huang. December, 2009.
(4) 目次. 目次 表 次 .........................................III 圖 次 ...........................................V 摘 要 ..........................................IX 第 一 章 緒 論 ....................................1 第 一 節 研 究 緣 起 與 背 景 ....................1 第 二 節 研 究 方 法 與 流 程 ....................4 第 三 節 預 期 成 果 與 進 度 ....................7 第 二 章 蒐 集 資 料 及 文 獻 分 析 .......................9 第 一 節 國 內 外 建 築 聲 學 設 計 規 範 及 文 獻 分 析 ..9 第 二 節 建 築 環 境 噪 音 量 測 .................14 第 三 節 建 築 聲 學 性 能 現 場 量 測 方 法 .........16 第 四 節 建 築 聲 學 性 能 現 場 量 測 之 評 估 方 法 ...32 第 三 章 住 宅 音 環 境 現 況 調 查 與 量 測 方 法 ............39 第 一 節 住 宅 環 境 噪 音 量 測 方 法 .............39 第 二 節 住 宅 構 造 空 氣 及 衝 擊 音 隔 音 性 能 量 測 方 法 40 第 三 節 住 宅 音 環 境 問 卷 調 查 方 法 ...........44 第 四 節 住 宅 音 環 境 現 場 量 測 流 程 ...........47 第 四 章 住 宅 音 環 境 現 況 調 查 結 果 分 析 與 評 定 ........51 第 一 節 住 宅 環 境 噪 音 現 況 調 查 結 果 分 析 .....51 第 二 節 住 宅 聲 學 性 能 現 場 量 測 結 果 分 析 .....66 第 三 節 住 宅 音 環 境 現 況 問 卷 調 查 結 果 分 析 ...98 第 四 節 住 宅 音 環 境 改 善 建 議 ..............104 第 五 章 結 論 與 建 議 ............................109 第 一 節 結 論 ............................109 第 二 節 建 議 ............................111 附 錄 一 期 初 審 查 意 見 及 回 應 一 覽 表 ............113. I.
(5) 住宅音環境現況調查與診斷機制之研究. 附錄二 附錄三 附錄四 附錄五 附錄六 附錄七 附錄八 參考書目. II. 期 中 審 查 意 見 及 回 應 一 覽 表 ............117 期 末 審 查 意 見 及 回 應 一 覽 表 ............121 專 家 諮 詢 座 談 會 議 ....................125 住 宅 音 環 境 案 例 與 量 測 記 錄 ............127 住 宅 音 環 境 現 況 調 查 問 卷 ..............131 住 宅 音 環 境 現 場 調 查 與 量 測 標 準 作 業 程 序 .137 住 宅 構 造 隔 音 性 能 量 測 結 果 報 告 ........137 147 .....................................209.
(6) 表次. 表次 表 1-3.1 本研究執行進度表 .............................. 8 表 2-1.1 各國建築防音法規內容比較 ..................... 10 表 2-1.2 相關指標說明 ................................. 11 表 2-1.3 建築聲學隔音及吸音量測評定標準 ............... 13 表 2-2.1 一般地區環境音量標準及定義 ................... 15 表 2-3.1 建築聲學性能現場量測規範 ..................... 16 表 2-3.2 各種量測方法綜覽 ............................. 21 表 2-3.3 衝擊聲源於各倍頻帶之衝擊力暴露位準............ 29 表 2-4.1 建築物空氣音隔音特性之單一數值參量（現場）.... 32 表 2-4.2 空氣音隔音之基準值 ........................... 33 表 2-4.3 用於不同噪音源類型之相關頻譜修正項............ 34 表 2-4.4 建築物內兩室間衝擊音隔音之單一數值參量........ 35 表 2-4.5 衝擊音隔音之基準值 ........................... 36 表 3-2.1 住宅建築聲學性能量測規定 ..................... 40 表 3-4.1 住宅音環境之檢測條件與方法 ................... 50 表 4-1.1 連棟住宅環境噪音受測案例之條件 ............... 51 表 4-1.2 連棟住宅案例各時段均能音量 ................... 52 表 4-1.3 都市與非都市區位連棟住宅案例各時段噪音量之差異... 58 表 4-1.4 都市與非都市區位連棟住宅案例各時段噪音量之差 異（續） ..................................... 59. III.
(7) 住宅音環境現況調查與診斷機制之研究. 表 4-1.5 連棟住宅案例各時段噪音量之差異 ............... 59 表 4-1.6 集合住宅案例各時段均能音量 ................... 60 表 4-1.7 案例 S-BN 04 及 S-BN 05 集合住宅案例各時段噪音量 之差異 ....................................... 63 表 4-1.8 案例 S-BN 08 各時段均能音量 ................... 64 表 4-2.1 住宅構造隔音性能量測基本條件 ................. 66 表 4-2.2 住宅案例兩室間隔音評定總表 ................... 67 表 4-2.3 住宅案例外牆評定總表 ......................... 67 表 4-2.4 住宅案例輕量衝擊源樓板衝擊音評定 ............. 73 表 4-2.5 住宅案例重量衝擊源樓板衝擊音隔音性能量測...... 82 表 4-2.6 兩室隔間空氣音隔音性能基準值比較 ............. 96 表 4-2.7 樓板輕量衝擊隔音性能基準值比較 ............... 97 表 4-3.1 問卷數量及住戶基本資料架構 ................... 98 表 4-3.2 本研究問卷信度統計量 ......................... 98 表 4-3.3 不同住宅類型對居住環境整體寧靜滿意度......... 100 表 4-3.4 不同住宅類型各時段之寧靜滿意度統計分析....... 101 表 4-3.5 都市及非都市住宅對自宅環境寧靜度之統計分析... 102 表 4-4.1 不同窗構件隔音頻率特性 ...................... 105 表 4-4.2 不同樓板改善對策之頻率特性 .................. 106 表 4-4.3 不同樓板改善對策之頻率特性（續） ............ 107. IV.
(8) 圖次. 圖次 圖 1-1.1 住宅音環境體系 ................................ 2 圖 1-2.1 研究計畫流程架構 .............................. 6 圖 2-3.1 揚聲器法示意圖 ............................... 22 圖 2-3.2 重量衝擊源斷面及衝擊力波形 ................... 29 圖 2-3.3 重量／軟質衝擊聲源於各倍頻帶之衝擊力暴露位準.. 30 圖 2-4.1 倍頻帶及 1/3 倍頻帶空氣音隔音之基準值曲線圖.... 33 圖 2-4.2 倍頻帶及 1/3 倍頻帶衝擊音隔音之基準值曲線圖.... 36 圖 3-1.1 住宅環境噪音測點及量測示意圖 ................. 39 圖 3-2.1 住宅構造隔音性能量測儀器 ..................... 41 圖 3-2.2 住宅建築樓板衝擊音隔音性能量測示意圖.......... 42 圖 3-2.3 住宅建築兩室間隔音性能量測示意圖 ............. 42 圖 3-2.4 住宅建築外牆整體法（上）及構件法（下）隔音性能 量測示意圖 ................................... 43 圖 3-3.1 本研究問卷調查評估流程 ....................... 44 圖 3-4.1 本研究之住宅音環境量測流程 ................... 47 圖 4-1.1 案例 S-BN01 一日噪音歷時變動圖 ................ 53 圖 4-1.2 案例 S-BN01 噪音量累計百分比 .................. 53 圖 4-1.3 案例 S-BN02 一日噪音歷時變動圖 ................ 54 圖 4-1.4 案例 S-BN02 噪音量累計百分比 .................. 54 圖 4-1.5 案例 S-BN03 一日噪音歷時變動圖 ................ 55. V.
(9) 住宅音環境現況調查與診斷機制之研究. 圖 4-1.6 案例 S-BN03 噪音量累計百分比 .................. 55 圖 4-1.7 案例 S-BN04 一日噪音歷時變動圖 ................ 56 圖 4-1.8 案例 S-BN04 噪音量累計百分比 .................. 56 圖 4-1.9 案例 S-BN05 一日噪音歷時變動圖 ................ 57 圖 4-1.10 案例 S-BN05 噪音量累計百分比 ................. 57 圖 4-1.11 案例 S-BN06 一日噪音歷時變動圖 ................ 61 圖 4-1.12 案例 S-BN06 噪音量累計百分比 .................. 61 圖 4-1.13 案例 S-BN07 一日噪音歷時變動圖 ................ 62 圖 4-1.14 案例 S-BN07 噪音量累計百分比 .................. 62 圖 4-1.15 案例 S-BN08 一日噪音歷時變動圖 ................ 64 圖 4-1.16 案例 S-BN08 噪音量累計百分比 .................. 65 圖 4-1.17 案例 S-BN08 樓層高度對噪音量之影響 ............ 65 圖 4-2.1 住宅案例外牆隔音性能正規化位準差之評定........ 68 圖 4-2.2 住宅案例外牆隔音性能標準化位準差之評定........ 69 圖 4-2.3 外牆隔音性能揚聲器高度正規化位準差之評定...... 70 圖 4-2.4 外牆隔音性能揚聲器高度標準化位準差之評定...... 71 圖 4-2.5 外牆窗構件隔音性能之評定 ..................... 72 圖 4-2.6 案例 S-SI 01～04 現場構造輕量衝擊源正規化位準.. 74 圖 4-2.7 案例 S-SI 01～04 現場構造輕量衝擊源標準化位準.. 75 圖 4-2.8 案例 S-SI 01 不同表面材輕量衝擊源正規化位準差.. 76 圖 4-2.9 案例 S-SI 01 不同表面材輕量衝擊源標準化位準差.. 77. VI.
(10) 圖次. 圖 4-2.10 案例 S-SI 03 不同表面材輕量衝擊源正規化位準差. 78 圖 4-2.11 案例 S-SI 03 不同表面材輕量衝擊源標準化位準差. 79 圖 4-2.12 案例 S-SI 04 不同表面材輕量衝擊源正規化位準差. 80 圖 4-2.13 案例 S-SI 04 不同表面材輕量衝擊源標準化位準差. 81 圖 4-2.14 案例 S-SI 01~ 04 重量衝擊源正規化位準......... 83 圖 4-2.15 案例 S-SI 01～04 重量衝擊源標準化位準......... 84 圖 4-2.16 案例 S-SI 01 不同表面材重量衝擊源正規化位準差. 85 圖 4-2.17 案例 S-SI 01 不同表面材重量衝擊源標準化位準差. 86 圖 4-2.18 案例 S-SI 02 不同表面材重量衝擊源正規化位準差. 87 圖 4-2.19 案例 S-SI 02 不同表面材重量衝擊源標準化位準差. 88 圖 4-2.20 案例 S-SI 03 不同表面材重量衝擊源正規化位準差. 89 圖 4-2.21 案例 S-SI 03 不同表面材重量衝擊源標準化位準差. 90 圖 4-2.22 案例 S-SI 04 不同表面材重量衝擊源正規化位準差. 91 圖 4-2.23 案例 S-SI 04 不同表面材重量衝擊源標準化位準差. 92 圖 4-2.24 案例 S-SI 01 不同表面材輕、重量衝擊源正規化位 準趨勢 ...................................... 93 圖 4-2.25 案例 S-SI 03 不同表面材輕、重量衝擊源正規化位 準趨勢 ...................................... 93 圖 4-2.26 案例 S-SI 04 不同表面材輕、重量衝擊源正規化位 準趨勢 ...................................... 94 圖 4-2.27 案例 S-SI 01 不同表面材輕、重量衝擊改善程度... 94 圖 4-2.28 案例 S-SI 03 不同表面材輕、重量衝擊改善程度... 95. VII.
(11) 住宅音環境現況調查與診斷機制之研究. 圖 4-2 29 案例 S-SI 04 不同表面材輕、重量衝擊改善程度... 95 圖 4-3.1 建築音環境認知程度調查結果 ................... 99 圖 4-3.2 不同住宅類型對居住環境各時段之寧靜滿意度..... 100 圖 4-3.3 不同住宅類型對外部噪音困擾度之比較........... 102 圖 4-3.4 不同住宅類型對鄰戶噪音困擾度之比較........... 103 圖 4-3.5 不同住宅類型對自宅噪音困擾度之比較........... 103. VIII.
(12) 摘要. 摘要 關鍵詞：住宅音環境、音環境診斷、改善對策 一、研究緣起 台灣地區由於水活水準之提升、交通運輸之便利性，各地區產生人口密集及交 通壅塞之都市化現象，近年來發現噪音陳情案件逐年成長，以集合住宅生活噪音與 樓板衝擊音陳情案件居多，影響著國人的生活作息、正常睡眠與工作表現，因此提 升住宅音環境品質及健康生活條件之要求日益殷切。根據內政部建築研究所對於建 築聲學標準及法令增修訂之研究結果顯示，我國現行建築技術規則之隔音規定，係 以分戶牆板材料、厚度為標準，無法評估是否達到適當之隔音效果。基於國內建築 防音法令修訂之需求，內政部建築研究所與經濟部標檢局合作已完成並陸續公告 CNS（Chinese National Standards）建築聲學相關標準。本研究基於上述研究背景， 研訂住宅音環境現場量測標準作業程序，並進行住宅案例現場調查，提出住宅音環 境改善建議，以提升住宅生活居住品質。 二、研究方法及過程 本研究探討住宅音環境現況調查及診斷，研究採取文獻分析法、問卷調查分析 法、實測量化分析法、統計分析法及專家咨詢法，作為住宅音環境之研究方法。本 研究依台灣各地區都市發展條件，同時考量區位、外部環境條件、音源種類及建築 構造類型，選定具代表性之住宅案例進行現場調查，研擬現場量測標準作業程序， 並經住宅音環境現場調查實測結果提出改善建議。 三、重要發現 本研究完成住宅音環境現場調查與量測標準作業程序之研訂，並依量測標準作 業程序完成住宅案例音環境現況調查，掌握住宅音環境之問題來源並提出改善對 策，得到以下重要發現： 1.. 完成住宅音環境現場量測標準作業程序之研訂，作為本研究住宅音環境現場調. IX.
(13) 住宅音環境現況調查與診斷機制之研究. 查與診斷之依據，並依量測標準作業程序進行住宅案例音環境現況調查。 2.. 住宅音環境現況問卷調查結果顯示，外部環境噪音來源中以營造、工業噪音對 連棟與集合住宅住戶造成之困擾度最高。鄰戶噪音來源中以樓板衝擊音對集合 住宅住戶造成之困擾度最高。故住宅外部環境噪音與樓板衝擊音之防制應列為 音環境改善之優先項目。. 3.. 住宅音環境實測結果發現，外牆含非氣密橫拉窗之整體隔音性能不佳，由於 RC 構造具高隔音性，其整體隔音不佳是受開口部窗構件之影響；另 RC 樓板表面 貼磁磚之構造衝擊音隔音亦不佳。故本研究完成外牆開口部窗構件及樓板衝擊 音隔音對策之建議，提供設計改善參考。. 四、主要建議事項 建議一 立即可行建議：為維護住宅音環境品質，建議持續進行住宅音環境現況調查與診斷 機制之研究 主辦機關：內政部建築研究所 協辦機關：內政部營建署 說. 明：本（98）年度已完成住宅音環境現場量測相關標準作業程序之研擬，建 議後續研究應用已建立之量測標準作業程序，持續進行住宅案例音環境 之現況調查，以累積更完整之住宅音環境基礎資料。. 建議二 中長期建議：為推廣高性能防音綠建材之使用，改善音環境品質，建議修訂綠建材 設計技術規範條文，將高性能綠建材隔音窗、門之面積列入綠建材使 用面積採計範圍。 主辦機關：內政部營建署. X.
(14) 摘要. 協辦機關：內政部建築研究所 說. 明：依據綠建材設計技術規範第三條用語定義及第六條評估基準之相關規 定，均未將高性能防音綠建材之隔音窗、門列入條文內容，故防音綠建 材之隔音窗、門面積未能列入綠建材採計範圍，建議修訂相關規定，將 綠建材隔音窗、門之面積列入綠建材面積採計範圍，以提高綠建材隔音 窗、門之使用率，改善音環境品質。. XI.
(15) 住宅音環境現況調查與診斷機制之研究. XII.
(16) 摘要. ABSTACT Keyword: sound environment of house, sound environment diagnosis, improvement strategy 1.. Origin of the study Due to the improvement of living standard and the convenience of transportation in. Taiwan, petition cases on noise problems due to the urbanization phenomena like intense population and traffic jam are increasing year by year, where, most of the cases relate to life noise and floor impact sound in residential complexes, which impact the normal work and rest of the people, therefore, the demand for improved residential sound environment quality and healthful living conditions become more and more eager. According to the results of the research of the Architecture and Building Research Institute, Ministry of the Interior, on acoustic standards and regulations of buildings as well as relevant amendments, in existing building technique specifications of Taiwan, sound insulation adopts the standards of partition materials and thickness, which cannot be sued to evaluate whether the proper sound insulation effect is achieved. According to the demand for the amendment of domestic building. sound insulation regulations, the Architecture and. Building Research Institute, Ministry of the Interior and the Bureau of Standards Metrology and Inspection, Ministry of Economic Affairs have jointly completed and promulgate successively relevant CNS Acoustic standards of building as basis for future amendment of building sound insulation regulations. This stage of study has carried out field survey on the sound environment of various residential buildings in Taiwan and proposed suggestions for the improvement of residential sound environment. 2.. Methods and procedure of the study This study mainly probes into the current situation and diagnosis of residential sound. environment, documentary analysis, questionnaire survey research, measurement and quantitative analysis method, statistical analysis and expert consulting method are. XIII.
(17) 住宅音環境現況調查與診斷機制之研究. adopted for the survey and analysis on the residential sound environment. In this study, representative residential building cases have been selected for field survey according to the urban development conditions in different areas of Taiwan as well as locations, external environmental conditions, types of sound sources and building types, etc. and the goal is to propose suggestions for improvement according to the results of the field measurement on residential sound environment according to the standard procedure of field measurement. 3.. Important findings The field measurement on the acoustic performance of the residential sound. environment have been completed in this study according to the Standard Operation Procedures (S.O.P)for field survey and measurement of residential sound environment, and the following important findings are obtained: (1) The S.O.P for field measurement on the acoustic performance of the residential sound environment have been established in this study, and the field measurement on the acoustic performance of the residential sound environment have been completed in this study according to the S.O.P . (2) According to the results of the analysis on the questionnaires on residential sound environment, most residents are troubled by external construction noises and industry noises, while floor impact sound is the main internal noise source of residential complexes. Therefore, the countermeasures of external environment noise and floor impact sound are the priorities of residential sound environment. (3) According to the results of the field measurement of this study, the sound insulation performances of the facades were poor and the floor impact sound performance of residential floors with tile covering were also poor. This study provided propose suggestions that were about insulation performance of windows and floors, to provide insulation sound design or improve sound environment.. XIV.
(18) 摘要. 4.. Suggestions For immediate strategies: The project established the dwelling quality of dwelling houses, it is recommended that the investigation and diagnosis mechanism on sound environment of dwelling houses will be the ongoing research. Sponsor: Architecture and Building Research Institute, Ministry of the Interior Organizer: Construction and Planning Agency, Ministry of the Interior Explanation: The field measurement methods have been established and measurement on actual cases have been carried out in this stage of study, it is suggested to apply existing measurement standards to other cases in follow-up researches to accumulate more complete data for the acoustic performance of buildings.. For long-term strategies: To promote high performance Green materials used rate, the project recommend that sould be calculate on the area of sound insulation of windows and doors in Design and Technique Specifications for Green Building Materials. Sponsor: Construction and Planning Agency, Ministry of the Interior Organizer: Architecture and Building Research Institute, Ministry of the Interior Explanation: As stipulated in the Design and Technique Specifications for Green Building Materials for interior decoration materials, sound insulation windows and doors out of green building materials with high sound insulation performance have not yet listed in the scope of Interior Finish Materials at present, it is suggested to further discuss on the feasibility of amendment.. XV.
(19) 住宅音環境現況調查與診斷機制之研究. XVI.
(20) 第一章 緒論. 第一章 緒. 論. 第一節 研究緣起與背景 壹、研究緣起 本研究之提出乃是因台灣各地區環境因隨著建築物高層化、居住人口高密度化 及交通壅塞之都市化現象，衍生許多生活環境污染之問題，住宅環境中易發生交通 噪音干擾、營建噪音及商業活動噪音等高分貝之噪音。近年來醫學研究顯示，環境 噪音會使人體健康產生聽力之損害、缺血性心臟疾病等影響。除此，長時間曝露於 較高噪音環境下，人體之收縮壓及舒張壓會明顯的上升。 此外，內政部建築研究對於建築聲學標準及法令增修訂之研究結果顯示，目前 我國現行建築技術規則之隔音規定，係以材料、厚度為標準，無法評估是否達到適 當之隔音效果。近年來由內政部建研所與經濟部標檢局完成並陸續公告之 CNS （Chinese National Standards）建築聲學量測標準，將提供未來建築聲學法令增修訂 之依據。 因此，本期研究針對台灣各住宅類型進行現場音環境調查，藉由調查量化及統 計分析，提出住宅音環境改善建議，並於第二年之研究提供住宅音環境診斷與管理 機制研訂計畫之參考，落實建築聲學應用層面，並提升住宅生活居住品質。 貳、研究背景 住宅室內噪音源之構成種類繁多，包含來自戶外環境或鄰戶所產生之噪音，透 過門窗、牆壁樓板等傳入室內，加上建築設備發出之噪音，即構成住宅噪音環境， 如圖 1-1.1 所示。近年來住宅建築高層化，居民室內活動行為、物品掉落等之現象產 生樓板衝擊噪音，成為引起居民困擾的主要噪音源。 我國近年來為提昇建築音環境品質，內政部建築研究所積極推行「綠建築標 章」 、 「綠建材標章」及「新建住宅性能評估制度」 ，並針對國內建築聲學量測之規範 進行 ISO（the International Organization for Standardization）標準 CNS 化等相關規範. 1.
(21) 住宅音環境現況調查與診斷機制之研究. 及性能基準之訂定。 除此，行政院環保署於 94 年 7 月，將低頻噪音納入管制，將噪音管制標準之頻 率細分為 20 ~200 Hz 屬低頻噪音；20 ~20000 Hz 屬一般噪音之區分，顯示國內針對 環境低頻噪音管制之重視。 本研究以健康室內環境品質為根基，依住宅音環境現況調查之量化分析，配合 問卷之調查分析，進行問題診斷評估，提出具體改善之計畫，落實建築聲學應用及 國內相關政策之推廣層面，以維護居住者基本健康需求與舒適環境。. 圖 1-1.1 住宅音環境體系 （資料來源：本研究整理） 參、研究重要性 一、健康音環境效益方面 近年來醫學研究顯示，環境噪音會使人體健康產生聽力之損害、缺血性心臟疾 病等影響。長時間曝露於較高噪音環境下，人體之收縮壓及舒張壓會明顯的上升。 因此，研究透過調查與實測瞭解現況問題，並研擬診斷改善對策，以確保健康之居 住音環境。. 2.
(22) 第一章 緒論. 二、室內音環境品質提升方面 近年來國際永續建築、綠建築、健康建築等重要研討會之相關資料統計得知， 目前國際關注之議題主要為「既有建築物再造」 、 「建築節約能源」 、 「室內環境控制」 ， 本研究之完成有助於室內音環境品質控制技術之提升。 三、建築聲學標準及法令增修訂參考方面 本研究調查與實測結果，可作為建築聲學標準法令增修訂之參考。. 3.
(23) 住宅音環境現況調查與診斷機制之研究. 第二節 研究方法與流程 壹、研究方法 本研究利用不同研究方法探討住宅音環境現況調查及診斷，研究採取 1.文獻分 析法、2.問卷調查分析法、3.實測量化分析法、4.統計分析法、5.專家咨詢法，作為 住宅音環境之調查及分析方法。 一、文獻分析法 本研究蒐集國內外住宅音環境相關研究成果及量測規範與評估診斷基準等資料 進行比較分析，建立適用於台灣各住宅類型音環境現場量測方法與診斷評估需求。 二、問卷調查分析法 本研究依營建署住宅類型之統計結果，考量都市條件，區位、外部環境及建築 構造類型選定具代表性之住宅類型住戶進行住宅音環境綜合問卷之調查。 本研究問卷調查設計，經完整規劃問卷內容設計包括基本資料、噪音來源、困 擾煩躁程度及對音環境認知等項目。主要調查項目與目的如下： （一） 住宅噪音困擾度 調查受訪者對住宅環境噪音主觀反應，統計其困擾音源、困擾程度、困擾時段 等，以掌握各住宅噪音問題。 （二） 住宅健康音環境 瞭解受訪者對國內目前所推動之綠建材、綠建築、新建住宅標章制度及防音法 規之認知程度，藉此推廣宣導。 問卷調查對象將配合實測案例之住戶實施，預計回收 360 份以上之有效樣本， 進行困擾煩躁程度等心理量分析、差異性檢定並進行噪音心理量與物理量與相關性 分析。. 4.
(24) 第一章 緒論. 三、實測量化分析法 本研究以建立國內住宅音環境現場量測及評估診斷作業流程為主要目的，在研 究時程及經費條件下，選定 8 個較具代表性之連棟式住宅及 6 層以上集合住宅案例 進行實際量測操作，考量區位、外部環境條件、音源種類及建築構造類型。操作內 容包含住宅空間、構造及建材之現況調查測繪，以及住宅音環境現場量測，量測過 程將考量背景噪音干擾問題，量測分為三大項： （一） 住宅噪音現況之量測 依環保署環境音量量測方法，於住宅案例進行每 10 分鐘之均能音量 Leq 之連續 24 小時之量測，探討住宅音環境之波形特性及噪音種類。 （二） 住宅室內聲學性能之量測 依 ISO 3382 量測規定進行住宅案例室內迴響時間之量測，計算室內吸音力，作 為住宅構造隔音性能評定值計算之依據。 （三） 住宅構造隔音性能量測 依 CNS 15160-4 及 CNS 15160-5 現場量測規定進行住宅案例牆板及開口部隔音 性能之量測，並依 CNS 8465-1 進行隔音量評定；依 CNS 15160-7 現場量測規定進行 樓板隔音性能之量測，並依 CNS 8465-2 進行隔音量評定。 四、統計分析法 本研究將對問卷調查與住宅案例音環境現場實測，進行後續之統計分析，包括 變異數分析探討差異性，並藉由迴歸分析探討各量測值與困擾度之相關性。 五、專家諮詢法 研究結果經過初步彙整後，將邀請相關專家學者，進行意見之交流溝通，提出 應修正及增刪之意見，作為住宅音環境現況調查與診斷機制研究之參考依據。. 5.
(25) 住宅音環境現況調查與診斷機制之研究. 貳、研究流程. 住宅音環境現況調查與診斷機制之研究動機. 國內外住宅音環境 文獻彙整. 各國音環境現場量 測方法之比較. 音環境現場量測項 目及目的之整合. 第 一 階 段. 建立適用台灣各住宅類型音環境現場量測方法. 各住宅類型案例取樣依據之分析 噪音實測 各住宅類型音環境現場實測調查 構件實測 樓板構造. 外牆與外 牆構件. 兩室隔間. 第 二 階 段. 實測調查量化分析 問卷調查及實測量化統計分析 建立台灣各住宅類型音環境之基礎資料 各住宅類型音環境問題診斷與評估 參考專家諮詢意見提出各住宅類型音環境對策 完成 98 年度 「住宅音環境現況調查與診斷機制之研究」. 後續相關研究擬定台灣住宅適用性之評估. 圖 1-2.1 研究計畫流程架構 （資料來源：本研究整理）. 6. 第 三 階 段. ︵ ９８︶本 年 度 研 究 流 程. 各住宅類型音環境問卷調查分析.
(26) 第一章 緒論. 第三節 預期成果與進度 壹、研究成果 本研究依台灣各地區都市發展條件，同時考量區位、外部環境條件、音源種類 及建築構造類型，選定具代表性之住宅案例進行個案探討。研究預期成果如下： 一、建立住宅音環境現場量測方法 本研究彙整國內外相關音環境量測規範與方法，依目前台灣住宅類型、構造及 環境條件，建立適用於住宅之音環境現場量測方法。 二、進行住宅音環境之現場實測調查 針對各住宅類型進行音環境綜合問卷調查，瞭解音環境問題來源及住戶對音環 境問題之困擾度。依各住宅類型之音環境現場量測法，進行音環境之現場實測調查。 三、進行住宅音環境之問題診斷與評估 依住宅案例之調查與現場量測結果，對住宅發生之音環境問題進行診斷分析。 經住宅案例現場實測量化分析後，針對住宅牆板、外牆（含開口部） 、樓板隔音及室 內吸音力等項目進行建築聲學性能之評估。 四、提出住宅音環境改善建議 本研究依問題診斷與評估分析結果，參照專家諮詢會議之意見，對各住宅類型 音環境設計提出具體改善建議。提供後續研究住宅音環境診斷與管理機制研訂之參 考依據。 在本期計畫完成住宅音環境現場量測方法之建立與現況調查，經由住宅音環境 之問題診斷與評估後，擬定住宅音環境標準作業流程，提供調查人員針對住宅音環 境問題進行現場調查及檢測之方法。後續研究將進行住宅音環境診斷與管理機制之 研訂，整合國內各主管機關住宅音環境品質相關之法令及規定，分析探討國內外相 關住宅音環境管理機制之準則，研擬住宅音環境設設計準則及解說。. 7.
(27) 住宅音環境現況調查與診斷機制之研究. 貳、研究進度. 表 1-3.1 本研究執行進度表 第十一月. 第十月. 第九月. 第八月. 第七月. 第六月. 第五月. 第四月. 第三月. 第二月. 第一月. 月次. 工作項目 研擬研究範 圍與研究內 容 建立各種住宅 彙 整 國 內 外 類型之音環境 相 關 住 宅 音 現場量測方法 環境研究 分析音環境 現場調查方 法 住宅案例問 進行各住宅類 卷調查 型音環境之現 住宅現場音 場實測調查 環量測 問卷與量測 量化與統計分 析. 之統計分析 量測量化分 析 住宅現場音. 住宅音環境診 環 境 檢 測 診 斷調查及改善 斷 對策計畫研擬 提 出 住 宅 改 善建議計畫 專家諮詢會. ◎. 議 整理修正報. ◎. 告書. ◎. 期中報告. ◎. 期末報告 預 （. 定 累. 圖例說明：. 進 積. 數. 度 ）. 9﹪. 18﹪. 預定進度 實際進度. （資料來源：本研究整理）. 8. 27﹪. 36﹪. 45﹪. 54﹪. 63﹪. 72﹪. 81﹪. 90﹪. 100﹪.
(28) 第二章 蒐集資料及文獻分析. 第二章 蒐集資料及文獻分析 第一節 國內外建築聲學設計規範及文獻分析 壹、國外建築隔音法規與聲學相關標準修訂趨勢 各國近年來在建築法規之防音條文方面大多隨著其國家標準變動及社會需求陸 續進行修訂，或配合其他相關制度以提升居住品質。我國國家標準聲學規定近期亦 陸續進行修正，因此建築法規之防音條文增修訂將成為現階段重要課題。 貳、建築隔音法規適用對象與基準 一、適用建築用途 日本建築基準法、美國 IBC（International Building Code）、英國 Building Regulations 防音規定是針對住宅及住宿類的建築用途，其中英國 Building Regulations 則將新建住宅與既有建築變更分別規定，並有學校相關規定。中國大陸民用建築設 計通則之規定則涵蓋住宅、學校、醫院及旅館四類最為廣泛，而我國建築技術規則 目前為住宅及住宿類建築。 二、規定構造部位別 日本建築基準法和我國建築技術規則為分界牆空氣音隔音規定，並無衝擊音之 規定，但日本在其住宅性能評估制度則有完整規定；美國 IBC、英國 Building Regulations 及中國大陸民用建築設計通則，均包含空氣音及衝擊音隔音規定，部位 別則包含牆板及樓板。 住宅外牆開口部隔音性能不同於分界牆隔音性能基準之評估方式，因為外牆開 口部之隔音性能牽涉到戶外音環境之狀況，影響因素較多，較為複雜，因此彙整國 內外法規後發現，除英國法規對外牆之隔音性能在新修訂草案中有增訂相關基準 外，其他各國大多沒有訂定外牆相關強制規定，日本則是在住宅性能評估制度有外 牆隔音評估基準作為評估依據。. 9.
(29) 住宅音環境現況調查與診斷機制之研究. 三、性能基準及引用標準 各國建築隔音性能基準均採「性能式」規定，日本建築基準法分界牆空氣音隔 音為現場透過損失性能，美國 IBC、UBC 是將實驗室及現場量測性能基準並列、英 國 Building Regulations 則以現場量測隔音性能為主。 各國建築防音法規比較表如 2-1.1 所示。美國 IBC 引用標準為 ASTM 之宣告值 STC 及 IIC，英國 Building Regulations 及中國大陸則採用 ISO 之宣告值 DnT,w+ Ctr 、 L’nT,w、Rw。. 表 2-1.1 各國建築防音法規內容比較. 適用對象. 規範部位. 我國. 日本. 英國. 美國. 中國大陸. 連棟住宅、集 合住宅、寄宿 舍、旅館、醫 院. 連棟、集合住 宅. 住宅、住宿類 建築. 住宅、住宿類 建築. 住宅、學校、 醫院、旅館. 分界牆 分間牆. 分界牆. 分界牆 分間牆 分隔樓板. 分界牆 分間牆 分隔樓板. 分戶牆 隔牆 樓板. 列舉式構造. 125Hz TL≧ 25dB 500 Hz TL≧ 40dB 2 kHz TL ≧50 dB. 空氣音 DnT,w+ Ctr 新建≧43、45 dB 變更≧43 dB. 空氣音 STC≧ 50 （現場≧45）. 依不同空間規 定不同隔音等 級 Rw. 樓板. 樓板. 樓板. 輕量衝擊音 IIC ≧50 （現場≧45）. 依不同空間規 定不同隔音等 級 L’nT,w. 空 氣 音 隔音性能 規定方式. 規範部位 樓 板 衝 擊 音. 隔音性能 規定方式. 無. 無. 無. 無. （資料來源：陳瑞鈴等，2008）. 10. 輕量衝擊音 L’nT,w 新建 62 dB 變更 64dB.
(30) 第二章 蒐集資料及文獻分析. 四、隔音基準相關指標說明 建築隔音基準相關指標說明如表 2-1.2 所示。. 表 2-1.2 相關指標說明 等級評定 單一數值參量 Rw. 加權隔音指標，作為評定 空氣音隔音之單一數值參 量，依基準曲線平移對應 於 500 Hz 之值單位 dB， 數值愈大性能愈佳. Dn T,w. 加權標準化位準差，數值 愈大性能愈佳. C. Ctr. Ln,w. L’nT,w. STC. IIC. No.1 頻譜修正項，附加於 評定單一數值參量之後， 將特定聲音頻譜特性納入 考量，以 dB 為單位 No.2 頻譜修正項，附加於 評定單一數值參量之後， 將特定聲音頻譜特性納入 考量， 以 dB 為單位 加權正規化衝擊聲壓位 準，作為評定衝擊音之單 一數值參量，依基準曲線 平移對應於 500 Hz 之值 單位 dB，數值愈小性能愈 佳 加權標準化衝擊聲壓位 準，數值愈小性能愈佳 隔音等級，依基準曲線平 移對應於 500 Hz 之值， 數值愈大性能愈佳 衝擊音隔音等級之單一數 值參量，正規化衝擊聲壓 位準，依基準曲線平移對 應於 500 Hz 之值，以 110 相減之數值，數值愈大性 能愈佳. 符號說明 隔音指標 R. 標準化位準差 DnT. 引用標準 評定方法依據 CNS 8465-1 （同 ISO 717-1） 實驗室量測值，依 CNS 15160-3 （同 ISO 140-3） 評定依據 CNS 8465-1 （同 ISO 717-1） 現場量測值，依 CNS 15160-3 同（ISO 140-4）. 頻譜修正項 C （中高頻音 源頻譜特性之修正值）. 評定依據 CNS 8465-1 （同 ISO 717-1）. 頻譜修正項 Ctr（中低頻 音源頻譜特性之修正 值）. 評定依據 CNS 8465-1 （同 ISO 717-1）. 正規化衝擊聲壓位準 Ln. 評定依據 CNS 8465-2 （同 ISO 717-2） 現場量測值，依 CNS15160-6 （同 ISO 140-6）. 標準化衝擊聲壓位準 L’nT. 透過損失 TL. 正規化衝擊聲壓位準 Ln. 評定依據 CNS 8465-2 （同 ISO 717-2） 現場量測值，依 CNS 15160-7 （同 ISO 140-7） 評定依據 ASTM E 413 實驗室量測值依據 ASTM E 90 現場量測值，依據 ASTM E 336 評定依據 ASTM E 989 實驗室量測值，依據 ASTM E 492 現場量測值，依據 ASTM E 1007. （資料來源：陳瑞鈴等，2008 ）. 11.
(31) 住宅音環境現況調查與診斷機制之研究. 參、室內環境相關研究 一、室內環境品質基準建立之研究 本研究團隊於 92~94 年間，執行內政部建築研究所「室內環境品質及性能研究 計畫 2：住宅室內環境品質性能基準研究」 ， 「室內環境品質及性能研究計畫 3：室內 環境品質診斷及改善案例研究」及「室內環境品質診斷及改善輔助計畫」等相關研 究，其中住宅室內環境品質性能基準研究之音環境部分，建議依住宅外牆門窗開口、 戶與戶間分戶牆及樓板等住宅構造體列為主要評估項目，建立舒適音環境性能指標 之評估基準；室內環境品質診斷及改善案例研究計畫中，依環境因子權重提出個案 改善計畫，建立國內室內環境診斷及改善操作之基本藍圖。 二、CNS音響性能規範更新之研究 本研究團隊於 94~97 年間，進行防音性能法規及基準之訂定，執行內政部建築 研究所「建材音響性能測試 ISO 標準 CNS 化之可行性研究」、「CNS 音響性能規範 更新之研究」及「CNS 建築音響量測標準研訂之研究」 ，完成 17 個 ISO 音響性能量 測與評定標準 CNS 化可行性分析與 CNS 建議草案，並協助標準檢驗局進行後續標 準制定，相關標準已陸續公布，如表 2-1.3 所示。成果有助我國國家建築聲學標準之 國際化，97 年度協助內政部建築研究所進行建築聲學法令增修訂之研究，提供營建 暑作為法令增修訂參考。 三、醫院建築噪音現況調查之研究 97 年度朝陽科技大學陳炯堯副教授執行內政部建築研究所醫院建築室內噪音防 制之現況調查計畫，針對國內 11 所醫院進行噪音源問題之調查，並依結果綜合醫院 之噪音分類，建議未來於醫院設計中，可運用吸音材料來提升醫院音環境之品質。. 12.
(32) 第二章 蒐集資料及文獻分析. 表 2-1.3 建築聲學隔音及吸音量測評定標準 CNS 標準名稱 CNS 8465-1. 聲學－建築物及建築構件之隔音量評定－空氣音隔音. CNS 8465-2. 聲學－建築物及建築構件之隔音量評定－衝擊音隔音. CNS 15160-1. 聲學－建築及建築構件之隔音量測法－具有抑制側向傳播 之實驗室測試設施要求. CNS 15160-2. 聲學－建築物及建築構件之隔音量測法－精密資料之測 定、驗證與應用. CNS 15160-3. 聲學－建築物及建築構件之隔音量測法－建築構件空氣音 隔音之實驗室量測方法. CNS 15160-4. 聲學－建築物及建築構件之隔音量測法－兩室間空氣音隔 音之現場量測方法. CNS 15160-5. 聲學－建築物及建築構件之隔音量測法－外牆構件及外牆 空氣音隔音之現場量測方法. CNS 15160-6. 聲學－建築物及建築構件之隔音量測法－樓板衝擊音隔音 之實驗室量測方法. CNS 15160-7. 聲學－建築物及建築構件之隔音量測法－樓板衝擊音隔音 之現場量測方法. CNS 15160-8. 聲學－建築物及建築構件之隔音量測法－重質標準樓板樓 板表面材之衝擊音降低量實驗室量測方法. CNS 15160-10. 聲學－建築物及建築構件之隔音量測法－小型建築構件空 氣音隔音之實驗室量測方法. CNS 15160-11. 聲學-建築物及建築構件之隔音量測法－輕質基準樓板表 面材傳遞衝擊音降低量之實驗室量測方法. CNS 9056. 聲學-迴響室之吸音量測. CNS 15218. 聲學-建築物使用之吸音材-吸音量評定. CNS 15256. 聲學－風管消音箱與空氣終端單元之實驗室量測程序－插 入損失、氣流噪音與總壓力損失. CNS15294. CNS**** (ISO15186-1). 進度. 已公告. 聲學－相鄰兩室間空氣音及衝擊音側向傳播之實驗室量測 －應用於連接影響不大之輕型構件. 聲學－建築物及建築構件之聲強法隔音量測－實驗室量測. 已通過技術委 員會審議，待 送審查委員會 審定. （ 資料來源：本研究整理 ）. 13.
(33) 住宅音環境現況調查與診斷機制之研究. 第二節 建築環境噪音量測 壹、建築環境噪音量測方法 環境噪音之量測是提升住宅音環境的一項重要工作，初步的量測結果，可瞭解 目前住宅環境的噪音量，並作為相關單位改善及提升音環境品質之參考。 本研究於台灣地區不同區位條件之住宅案例進行 10 分鐘之均能音量 Leq，並連 續記錄 24 小時之噪音量，以探討不同區位條件之住宅環境噪音之特性。 住宅環境噪音量測係參考噪音管制法施行細則第十條第二項規定，並符合環境 音量之測定，量測規定如下： 一、測量儀器 須使用符合國際電工協會標準之噪音計。 二、測定高度 聲音感應器應置於離地面或樓板 1.2~1.5 m 之間。 三、測量地點 1.. 於指定其居住生活之下列地點測定。. (1) 測量地點在室外者，距離周圍建築物 1~2 m。 (2) 測量地點在室內者，將窗戶打開並距離窗戶 1.5 m。 2.. 未有前目之地點者，於下列地點測定。. (1) 道路邊地區：距離道路邊緣 1 m 處。但道路邊有建築物者，應距離最靠近之建築物 牆面線向外 1 m 以上。 (2) 一般鐵路及大眾捷運系統邊地區：距離外側鐵軌中心線 15 m 處。但一般鐵路及大眾 捷運系統邊有建築物者，應距離最靠近之建築物牆面線向外 1 m 以上。 (3) 高速鐵路邊地區：距離外側鐵軌中心線 25 m 處。但高速鐵路邊有建築物者，應距離 最靠近之建築物牆面線向外 1 m 以上。. 14.
(34) 第二章 蒐集資料及文獻分析. 四、動特性 須使用快（FAST）特性。 五、測定時間 應包含當日零時至二十四時前之連續測定。 六、氣象條件 測定時間內須無雨、路乾且風速每秒 5 m 以下。 貳、環保署環境音量標準 目前國內並訂定室內環境音量標準，依行政院環保署噪音管制標準規定，將管 制區分為四類，依規定不同住宅區位條件有不同之評定標準，如表 2-1.1 所示。評估 時段分為四大類別，分別為早（指早上五時至上午七時前） 、晚（指晚上八時至晚上 十時前） 、日間（指早上七時至晚上八時前）、夜間（指零時至上午五時前及同日晚 上十時至晚上十二時前）。. 表 2-2.1 一般地區環境音量標準及定義 時. 段. 管制區：定義及類別 第一類管制區內：指環境極需安寧之地區。 （第一種住宅 區、風景區、保護區、保存區）. 均能音量（Leq） 早、晚. 日間. 夜間. 45. 50. 40. 55. 60. 50. 60. 65. 55. 70. 75. 65. 第二類管制區內：指供住宅使用為主且需要安寧之地區。 （第二種及第三種住宅區、文教區、行 政區、農業區、水岸發展區） 第三類管制區內：指供住宅使用為主且需要安寧之地區。 （第四種住宅區、商業區、漁業區） 第四類管制區內：指供工業使用為主且需防止嚴重噪音 影響附近住宅安寧之地區。 （工業區、 倉庫區）. （ 資料來源：環保署環境音量標準）. 15.
(35) 住宅音環境現況調查與診斷機制之研究. 第三節 建築聲學性能現場量測方法 本研究建築聲學性能現場量測方法依照中華民國國家標準 CNS 15160-4（同 ISO 140-4）、CNS 15160-5（同 ISO 140-5）及 CNS 15160-7（同 ISO 140-7）標準，分別 針對住宅建築之兩室間隔牆、外牆構件及外牆空氣音隔音性能以及樓板衝擊隔音性 能之現場量測標準方法，如表 2-3.1 所示。. 表 2-3.1 建築聲學性能現場量測規範 規範 編號. CNS 15160-4. 規範 對象. 建築物及建築構件之隔音 量測法－兩室間空氣音隔 音之現場量測方法. CNS 15160-5 建築物及建築構件之隔音 量測法－外牆構件及外牆 空氣音隔音之現場量測方 法. CNS 15160-7 建築物及建築構件之隔音 量測法－樓板衝擊音隔音 之現場量測方法. （資料來源：本研究整理） 壹、兩室間空氣音隔音之現場量測標準方法 一、適用範圍 本研究依標準規定於擴散聲場條件下，兩室間隔牆、樓板及門之空氣音隔音性 能現場量測方法，並用以確定提供建築物住戶之防護效果。 本方法提供各頻率空氣音隔音之數值，亦得依中華民國國家標準 CNS 8465-1 將 其轉換成單一數值參量以標示其聲學特性。所得結果用以比較室間之隔音，並得與 實際隔音及規定之要求作比較。 二、兩室間空氣音隔音量測規定與方法 （一） 一般規定 空氣音隔音之現場量測採用 1/3 倍頻帶，倍頻帶量測結果轉換為單一數值參量 時，不得直接與 1/3 倍頻帶量測轉換之結果作比較。 （二） 聲源室內聲場之産生 聲源室內產生之聲音於量測之頻率範圍內，須保持穩定且具連續頻譜。聲源功. 16.
(36) 第二章 蒐集資料及文獻分析. 率使受音室內之聲壓位準比任何頻帶背景值至少高 10 dB，否則參照相關規定進行 修正。 使用單一聲源時，至少須在 2 個位置使用。進行標準化位準差評估時，若兩室 容積不同，則依標準規定選擇容積較大者作為聲源室。放置揚聲器音箱於使聲場盡 可能擴散之位置，並與影響聲音傳播之隔牆及側向構件保持一定距離，以使直接入 射試體之聲音不致成為主要之部分，因為室內聲場受聲源之類型及位置影響極大。 三、平均聲壓位準之量測 （一） 微音器規定及位置 平均聲壓位準之量測得使用移動不同位置之單一微音器、使用排列固定之微音 器、連續移動微音器或擺動微音器，以取得平均聲壓位準。 本研究使用 5 個固定微音器位置，並均勻分布於最大之允許量測空間內。最小 間隔依標準規定距離如下： 1.. 任一微音器間之距離為0.7 m。. 2.. 任一微音器位置與室邊界或擴散器間之距離為0.5 m。. 3.. 任一微音器位置與聲源間之距離為1.0 m。. （二） 量測次數 使用固定式微音器位置時，最少量測數為 10 次（例如對應於每一個揚聲器位置 之微音器位置量測一次）。 （三） 量測平均時間 在每個單獨微音器位置，中心頻率 400 Hz 以下之每一頻帶，其平均時間至少須 為 6 秒。對於更高頻帶之中心頻率，平均時間允許減少至不少於 4 秒。 四、計算方式 （一） 室內平均聲壓位準（average sound pressure level in a room） 空間及時間之平均聲壓平方對基準聲壓平方之比值，取常用對數再乘以 10，空 間之平均係取全室，但不含受到聲源直接輻射或邊界附近聲場（例如牆等）顯著影. 17.
(37) 住宅音環境現況調查與診斷機制之研究. 響之處。數值標示為 L，以 dB 為單位。在實際應用，聲壓位準 Lj 通常由量測而得， 此情況下 L 由公式（1）求得：. ⎛ 1 n L / 10 ⎞ L = 10 log⎜⎜ ∑10 j ⎟⎟ dB ………………………………………… ……..（1） ⎝ n j =1 ⎠ 式中，Lj 為室內 n 個不同位置之聲壓位準 L1～Ln。 （二） 位準差（level difference） 兩室間依空間及時間之平均聲壓位準差值，其中一室有單聲源或多聲源。數值 標示為 D，以 dB 為單位。. D=L1－L2 dB……………………………………………………………………..（2） 式中，L1：聲源室之平均聲壓位準，以 dB 為單位。. L2：受音室之平均聲壓位準，以 dB 為單位。 （三） 正規化位準差（normalized level difference） 經受音室吸音力修正之位準差值。數值標示為 Dn，以 dB 為單位。. Dn = D − 10 log. A A0. dB ………………………………………………………..（3）. 式中，D：位準差，以 dB 為單位。. A：受音室之等價吸音面積，以 m2 為單位。 A0：參考基準吸音面積，m2 為單位（住宅或尺度相當之房間：A0=10 m2） （四） 標準化位準差（standardzed level difference） 經受音室迴響時間修正之位準差值。數值標示為 DnT，以 dB 為單位。. Dn T = D + 10 log. T T0. dB ………………………………………………………..（4）. 式中，D：位準差，以 dB 為單位。. T：受音室迴響時間，以秒為單位。 T0：參考基準迴響時間，住宅 T0=0.5 秒。. 18.
(38) 第二章 蒐集資料及文獻分析. （五） 視隔音指標(apparent sound reduction index) 係考量試體除了透過聲功率 W2 之外，由側向構件或其他組件傳播之聲功率 W3 亦極為明顯時，視隔音指標為入射於試體聲功率 W1 對傳入受音室聲功率總和之比 值，取常用對數再乘以 10。數值標示為 R′，以 dB 為單位。. R′ = 10 log. W1 W2 + W3. dB………………………………………………………..（5）. 視透過損失（apparent sound transmission loss）用語與視隔音指標（R′）之意義 相同。一般而言，傳入受音室之聲功率包括數種組成之總和。假設兩室為良好之擴 散聲場，則本標準中之視隔音指標計算如公式（6）：. R′ = D + 10 log. S A. dB………………………………………………………..（6）.. 式中，D：位準差，以 dB 為單位。. S：試體之面積，以 m2 為單位。 A：受音室之等價吸音面積，以 m2 為單位。 確定門之隔音量時，S 表示安裝門與門框之開口面積。須證明經由周圍其餘牆 壁傳播之聲音得以忽略。 若兩室為錯開配置或地面有高差，則 S 表示兩室隔牆共用部分之面積。若隔牆 共用面積小於 10 m2，則須於測試報告中註明，此時 S 依（S, V/7.5）中之最大值計 算，其中 V 為受音室（兩室中較小之一間）之容積，以 m3 為單位。若無共用隔牆面 積，則測定採用正規化位準差 Dn。 通常只有在共用面積 S 約為 10 m2 時，現場量測結果才得以與實驗室 量測結果 作比較。在視隔音指標中，傳入受音室之聲功率與入射於共用隔牆之聲功率相關， 而不考慮實際傳播條件。若兩室均為擴散聲場，則視隔音指標與兩室間之量測方向 無關。. 19.
(39) 住宅音環境現況調查與診斷機制之研究. 貳、外牆構件及外牆空氣音隔音之現場量測標準方法 一、適用範圍 本標準規定兩個系列方法，分別為構件法（element method）與整體法（global ，以量測外牆構件及整體外牆之空氣音隔音性能。構件法應用於評估外牆構 method） 件例如窗之隔音指標；最準確之構件法係採用揚聲器作為人工聲源。另一方面，整 體法應用於評定真實交通條件下之室外/室內聲壓位準差。最準確之整體法係採用真 實交通作為聲源，亦可採用揚聲器作為人工聲源，若以既有交通噪音作為入射於試 體之聲源，量測時間須包含至少 50 部車輛通過之時間。 外牆構件揚聲器法為獲得視隔音指標，在某些情況下考慮量測之精密度得與依. CNS 15160-3 或 CNS 15160-10 於實驗室量測之隔音指標相互比較。若量測目的係評 估特定外牆構件性能與其在實驗室性能相比較，則建議採用本方法。 構件道路交通法適用於與構件揚聲器法相同之目的。因實務上各種理由而無法 應用外牆構件揚聲器法時，可適用構件道路交通法。上述 2 種方法經常會得到稍微 不同之結果，因此，CNS 15160-5 現場量測方法中提到，道路交通法產生之隔音指 標值會低於揚聲器法產生之值，且針對道路交通法增加飛機與鐵路交通量測法之補 充規定。 整體外牆道路交通法可獲得在外牆立面前方 2 m 處之外牆實際隔音量，若量測 目的係評估道路附近特定位置之整體外牆性能（包含所有側向路徑） ，則建議採用本 方法。其結果不得與實驗室量測結果作比較。 整體外牆揚聲器法亦可獲得在外牆立面前方 2 m 處之外牆隔音量，因實務上各 種理由而無法應用真實噪音源時，本方法特別適用。其結果不得與實驗室量測結果 作比較。. 20.

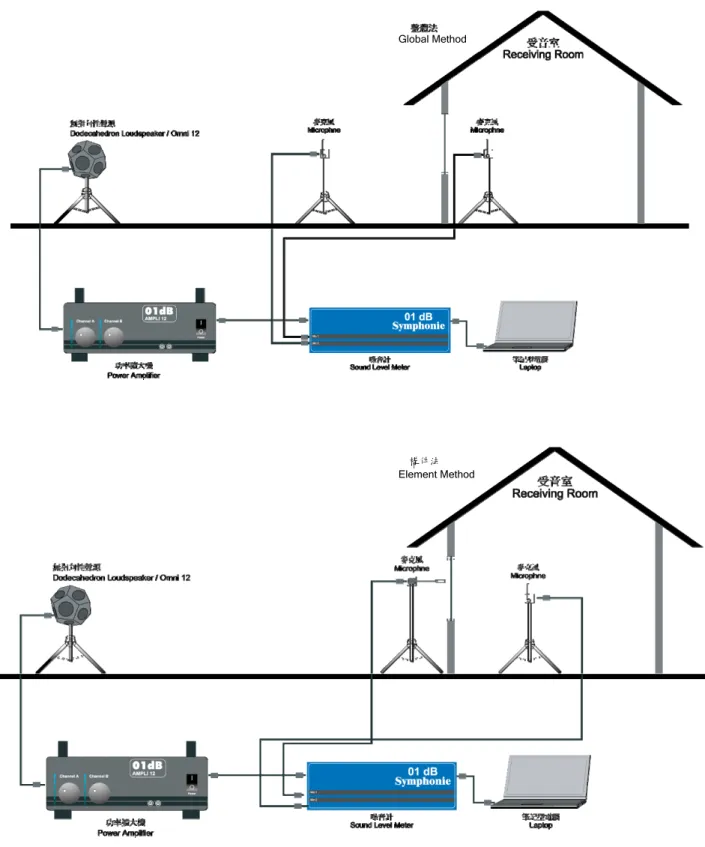

(40) 第二章 蒐集資料及文獻分析. 表 2-3.2 各種量測方法綜覽 編號. 方法. 結果. 應用場合. 構件(element) 1. 構件揚聲器 (element loudspeaker). R′45°. 評估外牆構件視隔音指標之推薦 方法. 2. 構件道路交通 (element road traffic). R′tr,s. 當道路交通噪音具有足夠位準時 得以此法替代編號 1 之方法. 3. 構件鐵路交通 (element railway traffic). R′rt,s. 當鐵路交通噪音具有足夠位準時 得以此法替代編號 1 之方法. 4. 構件航空交通 (element air traffic). R′at,s. 當航空交通噪音具有足夠位準時 得以此法替代編號 1 之方法. 整體(global) 5. 整體揚聲器 (global loudspeaker). Dls,2m,nT Dls,2m,n. 作為編號 6、7、8 之替代方法. 6. 整體道路交通 (global road traffic). Dtr,2m,nT Dtr,2m,n. 評估暴露於道路交通噪音之外牆 整體隔音性能推薦方法. 7. 整體鐵路交通 (global railway traffic). Drt,2m,nT Drt,2m,n. 評估暴露於鐵路交通噪音之外牆 整體隔音性能推薦方法. 8. 整體航空交通 (global air traffic). Dat,2m,nT Dat,2m,n. 評估暴露於航空交通噪音之外牆 整體隔音性能推薦方法. （資料來源：CNS 15160-5，2009） 二、一般規定 聲壓位準量測設備應符合 CNS 7129 或 CNS 13583 定義 0 型或 1 型之規定。整 個量測系統須使用 CNS 13331 準確度 1 級或更高等級之音壓校正器進行校正。1/3 倍頻帶濾波器以及倍頻帶濾波器須符合 IEC 61260 之相關規定。迴響時間量測設備 須符合 CNS 9056 之相關規定。 揚聲器於自由聲場之方向性，使量測各頻帶及各個位置之聲壓位準差值小於 5. dB，此項量測係一個與試體方向、尺寸均相同之假想平面上進行。若此揚聲器法應 用於大型試體，亦即試體任一尺度超過 5 m 時，則 10 dB 之差值仍可接受，但須於 測試報告中說明。. 21.
(41) 住宅音環境現況調查與診斷機制之研究. 三、現場量測程序 （一） 聲場之產生 現場量測所產生之聲場須保持穩定，且於應量測之頻率範圍內具有連續頻譜， 若以 1/3 倍頻帶進行量測，頻帶之中心頻率依規定至少為 100～3150 Hz，以 50～5000. Hz 尤佳。在所有量測頻帶內，聲源聲功率位準須夠高，以使受音室內之聲壓位準高 於背景噪音位準至少 6 dB。 （二） 揚聲器之位置 揚聲器置於建築物外一或多處位置，與外牆距離為 d，聲音入射角為（45 ± 5）。 為使試體之聲壓位準變化降至最低，聲源最好放置於地上，或置於離地面儘可能高 之位置。. 圖例： 1 外牆法線 2 垂直面 3 水平面 4 揚聲器. 圖 2-3.1 揚聲器法示意圖 （資料來源：CNS 15160-5，2009）. 22.
(42) 第二章 蒐集資料及文獻分析. （三） 微音器之位置 平均聲壓位準之量測得使用移動不同位置之單一微音器、使用排列固定之微音 器、連續移動微音器或擺動微音器，以取得平均聲壓位準。 本研究使用 5 個固定微音器位置，並均勻分布於最大之允許量測空間內。最小 間隔依標準規定距離如下：. 1.. 任一微音器間之距離為0.7 m。. 2.. 任一微音器位置與室邊界或室內物體間之距離為0.5 m。. 3.. 任一微音器位置與聲源間之距離為1.0 m。. 四、整體揚聲器噪音量測規定與方法 整體揚聲器法（Global loudspeaker method）用以評估整個外牆，或特定情況下 整個建築物之空氣音隔音，但其結果不得與實驗室量測結果相比較。 （一） 揚聲器之位置 揚聲器置試體中心之距離 r 至少應為 7 m （d >5 m） 。入射角應為（45 ± 5）°。 （二） 外牆外測平均聲壓位準之量測 將微音器置於外牆外側中間位置，距離須符合：. 1.. 距離外牆面（2.0±0.2）m。. 2.. 距離欄杆或其他類似凸出物1.0 m。. （三） 計算方式. 1.. 位準差（level difference） 距外牆面 2 m 處之室外聲壓位準 L1,2m 與受音室內空間及時間平均聲壓位準 L2. 間之差值。數值標示為 D2m，以 dB 為單位。. D2m ＝L1,2m － L2 dB …………….………………………………………….（7） 備考：若以交通噪音為聲源，符號改為 Dtr,2m；若為揚聲器，符號為 Dls,2m。. 2.. 正規化位準差（normalized level difference） 經受音室吸音力修正之位準差值。數值標示為 D2m,n，以 dB 為單位。. 23.
(43) 住宅音環境現況調查與診斷機制之研究. D2 m ,n = D2 m − 10 log. A A0. dB ………………………………………………….（8）. 式中，A0=10 m2。 備考：若以交通噪音為聲源，標示為 D tr,2m,n；若使用揚聲器，則標示為 D ls,2m,n。. 3.. 標準化位準差（standardized level difference） 經受音室迴響時間修正之位準差值。數值標示為 D2m,nT，以 dB 為單位。 ⎛T D2 m ,n T = D2 m + 10 log⎜⎜ ⎝ T0. ⎞ ⎟⎟ dB ⎠ …………………………………………..….（9）. 式中，T：受音室迴響時間，以秒為單位。. T0：參考基準迴響時間，為 0.5 秒。 備考：若以交通噪音為聲源，標示為 D tr,2m,nT；若使用揚聲器，則標示為 D ls,2m,nT。 五、構件揚聲器法 構件揚聲器法（element loudspeaker method）測得之視隔音指標，在特定情況下 得與實驗室量測之外牆構件隔音指標相互比較。若量測之目的在於獲得能與實驗室 量測相互比較之結果，則須確認待測外牆構件與規定之構造一致，並依製造廠商說 明正確安裝。評估外牆隔音指標，確保經由試體周圍牆壁傳入之聲音不致對受音室 聲壓位準有顯著影響。 （一） 揚聲器之位置 揚聲器置試體中心之距離 r 至少應為 5 m （d > 3.5 m） 。入射角應為（45 ± 5）°。 （二） 外牆外測平均聲壓位準之量測 微音器直接固定在試體上，軸線與外牆表面平行且朝向上方或下方；或使微音 器軸線垂直於試體指向試體法線方向。試體至微音器膜片中心之距離取決於微音器 直徑，若微音器軸線平行於測試面則距離不得大於 10 mm。若微音器軸線為垂直於 測試面則距離不得大於 3 mm。固定微音器時，應以強力黏性膠帶固定，並在微音器 上裝置風罩。. 24.
(44) 第二章 蒐集資料及文獻分析. 若同步進行室外與室內量測，將微音器固定於試體表面時，須使用不會對試體 隔音產生影響之微音器類型及連接線。 依微音器位置間之聲壓位準差選擇 3 到 10 個量測位置；量測位置於量測表面須 均勻分布且不對稱。建議先以 3 個量測位置(n=3)開始，若 2 個位置間某一頻率之聲 壓位準差超過 n dB，則須增加量測位置，最多增至 10 個。若試體安裝在外牆內凹 處，則須選擇 10 個量測位置。若量測位置間之聲壓位準差超過 10 dB，須於量測報 告中註明。 亦得以移動微音器取代數個固定位置，但微音器至外牆構件之距離須維持固定 且背景噪音須低於訊號位準至少 10 dB。n 個位置之平均值依公式（10）：. (. ). L1,s = 10 log 10 L1 / 10 + 10 L2 / 10 + K + 10 Ln / 10 − 10 log(n ) dB ………….... （10）. 式中，L1, L2…Ln：表示位置 1,2,…,n 之聲壓位準。 （三） 計算方式 建築構件空氣音隔音量測，其聲源為揚聲器，且聲音入射角為 45°。聲音之入射 角係指揚聲器對準試體中心之軸線與外牆面法線間之夾角，其視隔音指標依公式 （11）計算。數值標示為 R’45°，以 dB 為單位。 ⎛S⎞ R' 45 ° = L − L + 10 log ⎜ ⎟ dB − 1 .5 dB l ,s 2 ⎝ A⎠ ……………………………………（11）. 式中，Ll,s：試體表面之平均聲壓位準，以 dB 為單位。. L2：受音室內之平均聲壓位準，以 dB 為單位。 S：試體之面積，以 m2 為單位。 A：受音室之等價吸音面積，以 m2 為單位。. 25.
(45) 住宅音環境現況調查與診斷機制之研究. 參、輕量衝擊源樓板衝擊音隔音之現場量測標準方法 一、適用範圍 本研究依標準規定現場量測之方法，使用標準輕量衝擊源量測建築物樓板之衝 擊音隔音特性。本方法亦適用於裸樓板及有表面材之樓板。所得結果得用以比較不 同樓板之衝擊音隔音特性，亦可比較樓板之衝擊音隔音性能是否符合特別之需求。 二、一般規定 聲音位準量測設備其精度符合 CNS 7129 與 CNS 13583 所定精度 0 級或 1 級之 要求，每次量測前，全套量測系統包括微音器在內，皆以 CNS 13331 規定精度 1 級 之聲音校正器進行調整。 輕量衝擊源應有 5 個錘處於同一線上，相鄰錘頭之中線間隔距離應為（100±3）. mm，輕量衝擊源底座中心與相臨錘頭之中心線間隔至少 100 mm，有效質量（effective mass）之每一個錘頭，由 40 mm 高度自由落下，衝擊樓板產生動量，其公差限值須 在±5%範圍內。由於須考慮錘頭操作之摩擦，因此不僅需確定錘頭質量及落下之高 度，同時亦須確定衝擊時，錘頭速度位於下列限值內。每一錘之質量為（500±12）g， 其衝擊速度應為（0.886±0.022）m/s，若能確定錘之質量在相應減少限值（500±6）g 內，速度許可差得提高至最大不超過±0.033 m/s，錘頭落下方向應垂直於測試表面， 許可範圍在±0.5°內。 三、現場量測程序 （一） 聲場之產生 現場量測依規定於輕量衝擊源產生衝擊音，輕量衝擊源置於測試樓板 4 個隨機 分布之不同位置上，輕量衝擊源到樓板邊緣之距離至少為 0.5 m。對於異向性 （anisotropic）之樓板構造（例如肋梁、梁等），則需更多之衝擊源位置，衝擊錘所 連成之線須與梁或肋梁之方向成 45°。 輕量衝擊源啟動後衝擊聲壓位準可能會因時間而有所變異，此時須等到噪音位. 26.
(46) 第二章 蒐集資料及文獻分析. 準穩定之後才得以開始量測，當覆蓋軟質表面材或表面不平材料之樓板進行測試 時，其樓板衝擊音隔音之標準衝擊，應確保錘頭能夠落至輕量衝擊源支撐底座放置 之平面以下至少 4 mm。 （二） 微音器之位置 衝擊聲壓位準之量測得使用單一微音器（single microphone）移動不同位置，或 使用排列固定之微音器，對所有不同微音器位置之聲壓位準，則採用所有輕量衝擊 源位置作用下之能量平均值。微音器之最小間距如下（間隔距離應盡可能大於下列 數值）：. 1.. 微音器位置間之距離為0.7 m。. 2.. 任一微音器位置與室內邊界或擴散器間之距離為0.5 m。. 3.. 任一微音器位置與輕量衝擊源激發之上層樓板間之距離為1.0 m。 固定微音器之位置：至少須使用 4 個固定之微音器位置；微音器位置應均勻分. 布於室內可量測之空間。固定式微音器最少量測數量為 6 個，須採用至少 4 個微音 器位置及 4 個輕量衝擊源位置之組合。例如：2 個微音器及 2 個輕量衝擊源位置， 對 4 個可能之組合加以量測。另外 2 個微音器及 2 個輕量衝擊源位置，則 1 對 1 進 行量測。 移動式微音器之位置：當使用移動式微音器時，其掃過之半徑至少為 0.7 m。為 涵蓋大部份可供量測之室內空間，橫向移動之平面須傾斜，且不位於室內任一表面. 10°內之平面（牆、樓板、天花板） ，移動持續時間不得少於 15 秒。移動式微音器位 置最少量測數量為 4 個（例如：對每個輕量衝擊源位置進行 1 次量測） 。當使用 6 或. 8 個輕量衝擊源位置，得使用 1 或 2 個移動式微音器位置進行量測。 （三） 平均時間 在每個單獨微音器位置，中心頻率 400 Hz 以下之每一頻帶平均時間至少須為 6 秒。對於更高頻帶之中心頻帶，平均時間允許減至不少於 4 秒。在使用移動微音器 時，平均時間應包含橫向移動之時間總數，且不得少於 30 秒。為避免衝擊時間過長 而導致表面改變，移動式微音器應在各個濾波頻帶進行平行連結之即時量測。. 27.
(47) 住宅音環境現況調查與診斷機制之研究. （四） 量測之頻率範圍 樓板之衝擊音隔音之現場量測採用 1/3 倍頻帶，倍頻帶量測之結果轉換為單一 數值時，此結果不能與 1/3 倍頻帶量測之結果直接作比較。頻帶之中心頻率依規定 至少為 100～3150 Hz，以 50～5000 Hz 尤佳。 四、計算方式 （一） 衝擊聲壓位準（impact sound pressure level） 當測試樓板受標準化衝擊聲源激發時，於受音室內之 1/3 倍頻帶平均聲壓位準。 數值標示為 Li，以 dB 為單位。 （二） 正規化衝擊聲壓位準（normalized impact sound pressure level） 即衝擊聲壓位準 Li 加上以 dB 為單位之修正值，該修正值等於受音室測得之等 價吸音面積 A 與參考基準等價吸音面積 A0 之比值取常用對數再乘以 10。數值標示 為 L′n，以 dB 為單位。. Ln′ = Li + 10 log. A A0. dB …………………………………………………（12）. 式中，A0 = 10 m2。 （三） 標準化衝擊聲壓位準（standardized impact sound pressure level） 衝擊聲壓位準 Li 減去以 dB 為單位之修正值，該修正值等於受音室測得之迴響 時間 T 與參考基準迴響時間 T0 之比值取常用對數再乘以 10。數值標示為 L′nT，以 dB 為單位。. Ln′ T = L i − 10 log. T T0. dB …………………………………………………….（13）. 式中，T：受音室迴響時間，以秒為單位。. T0：參考基準迴響時間，為 0.5 秒。 （四） 衝擊聲壓位準降低量（reduction of impact sound pressure level） 受音室於裝設樓板表面材前後之平均聲壓位準差值，數值標示為 ΔL′ ，以 dB 為 單位。. 28.
(48) 第二章 蒐集資料及文獻分析. 肆、重量衝擊源應用於現場樓板衝擊音之量測 一、適用範圍 目前 CNS 15160-7 及 ISO 均無重量衝擊源樓板衝擊音現場量測或評定之規定， 本研究是參考 CNS 15160-11 之標準重量衝擊源，產生如孩童跳躍之衝擊音，量測現 場樓板之衝擊音隔音特性。 二、一般規定 聲壓位準量測設備其準確度須符合 IEC 61672-1 所定義 1 級之規定。若欲獲得 聲壓位準之準確值，除非設備製造商另有聲明，包含微音器在內之完整量測系統須 於每次測試前，以 IEC 60942 規定精密度 1 級之聲壓校正器進行調整聲壓位準絕對 值。重量／軟質衝擊聲源應產生表 2-3.2 之各倍頻帶衝擊力暴露位準，落下高度為. 100 cm（自衝擊聲源之底部到受測樓板之表面）。. 表 2-3.3 衝擊聲源於各倍頻帶之衝擊力暴露位準 倍頻帶中心頻率，Hz 31.5 63 125 250 500. 衝擊力暴露位準，dB 39.0±1.0 31.0±1.5 23.0±1.5 17.0±2.0 12.5±2.0. （資料來源：CNS 15160-11，2009）. 圖 2-3.2 重量衝擊源斷面及衝擊力波形 （資料來源：CNS 15160-11，2009）. 29.
(49) 住宅音環境現況調查與診斷機制之研究. 圖 2-3.3 重量／軟質衝擊聲源於各倍頻帶之衝擊力暴露位準 （資料來源：CNS 15160-11，2009） 三、現場量測程序 （一） 聲場之產生 重量／軟質衝擊聲源自樓板表面材之表面以上 100 cm 之高度落下。重量／軟質 衝擊聲源之激發應於受測樓板之 4 個或更多之不同位置進行，這些位置之中須有一 個位於桁之正上方，一個在樓板之中心點上。 （二） 微音器之位置 使用一排固定之微音器量測衝擊聲壓為準，至少須使用 4 個固定之微音器位 置，微音器位置應均勻分布於室內最大可量測空間。微音器之最小間距如下，間隔 距離應盡可能大於下列數值）：. 30. 1.. 微音器位置間之距離為0.7 m。. 2.. 任一微音器位置與室內邊界或擴散器間之距離為0.5 m。.
(50) 第二章 蒐集資料及文獻分析. 3.. 任一微音器位置與輕量衝擊源激發之上層樓板間之距離為1.0 m。. （三） 最大聲壓位準之量測 針對個別激發位置，於 4 個不同之微音器位置量測最大聲壓位準。 四、計算方式 （一） 衝擊聲壓位準之計算 針對個別激發位置，於不同微音器位置測得之最大聲壓位準應依公式（14）作 平均。 ⎛1 m L / 10 ⎞⎟ L i, Fmax, j = 10 log⎜ 10 F max,k ⎜m ⎟ ⎝ k =1 ⎠. ∑. dB………………………………….………..（14）. 式中，LFmax,k：受音室內第 k 個微音器位置之最大聲壓位準（k=1 ~ m）。 接著平均依公式（14）所得之所有激發位置最大聲壓位準，依公式（15）計算 衝擊聲壓位準。 ⎛1 n L ⎞ / 10 10 i ,Fmax , j ⎟ Li, Fmax = 10 log⎜ ⎜n ⎟ ⎝ j =1 ⎠. ∑. dB……………………………………………..（15）. 其中 Li,Fmax,j 表示第 j 個激發位置測得之最大衝擊聲壓位準（j=1 ~ n）。. 31.
(51) 住宅音環境現況調查與診斷機制之研究. 第四節 建築聲學性能現場量測之評估方法 壹 、 建 築 物 及 建 築 物 構 件 之 隔 音 量 評 定 -空 氣 音 隔 音 本研究依據 CNS 8465-1 之空氣音評估方法作進一步現場量測數值之評定，針對 現場量測之兩室間分戶牆、外牆構件及外牆等空氣音隔音之評估。 一、定義 （一） 評定空氣音隔音之單一數值參量 此參量係相關基準曲線依本標準規定之方法平移後，對應於 500 Hz 之值，以. dB 為單位。 （二） 頻譜修正項（spectrum adaptation term） 附加於評定單一數值參量之中，特定聲音頻譜之特性納入考量，以 dB 為單位。. 表 2-4.1 建築物空氣音隔音特性之單一數值參量（現場） 按 1/3 倍頻帶或倍頻帶之量測值計算 單一數值參量. 術語與符號. 加權視隔音指標 R’w. 視隔音指標 R’. CNS 15160-4 公式（5）. 加權視隔音指標 R’45°,w. 視隔音指標 R’45°. CNS 15160-5 公式（3）. 加權視隔音指標 R’tr,s,w. 視隔音指標 R’tr,s. CNS 15160-5 公式（4）. 加權正規化位準差 Dn,w. 加權正規化位準差 Dn. CNS 15160-4 公式（3）. 加權標準化位準差 DnT,w. 標準化位準差 DnT. CNS 15160-4 公式（4）. 標準化位準差 Dls,2m,nT 或 Dtr,2m,nT. CNS 15160-5 公式（7）. 加權標準化位準差 Dls,2m,nT,w 或 Dtr,2m,nT,w. （資料來源：CNS 8465-1，2009）. 32. 定義依據.
(52) 第二章 蒐集資料及文獻分析. 二、評定空氣音隔音之基準值 本研究依據標準評估計算用於與量測結果進行比較之整組基準值，如表 2-4.2 所列，基準曲線依圖 2-4.1 所示。. 表 2-4.2 空氣音隔音之基準值 頻率 Hz. 基準值 dB 1/3 oct.. 100. 33. 125. 36. 160. 39. 200. 42. 250. 45. 315. 48. 400. 51. 500. 52. 630. 53. 800. 54. 1000. 55. 1250. 56. 1600. 56. 2000. 56. 2500. 56. 3150. 56. 1/1 oct.. 36. 45. 1/3 倍頻帶 52. 55. 56. 倍頻帶. 圖 2-4.1 倍頻帶及 1/3 倍頻帶空氣音隔音之基準值曲線圖 （資料來源：CNS 8465-1，2009）. 33.
(53) 住宅音環境現況調查與診斷機制之研究. 三、比較方法 本研究依標準評定將 1/3 倍頻帶之量測結果，其值採用四捨五入計算至小數點 以下 1 位，將基準曲線以 1dB 幅度向量測曲線平移，使其不利偏差之總和最大不超 過 32.0 dB（在 16 組 1/3 倍頻帶之量測值）。 於特定頻率之量測結果少於基準值時，會出現不利偏差，計算上述不利偏差總 和時，僅該不利偏差應納入考慮。以此方法平移後，對應於基準曲線 500 Hz 處之值， 即為 Rw、R’w、Dn,w、或 DnT,w 值，並以 dB 為單位。 四、頻譜修正項之計算 由於大部分室內及室外之主要噪音頻譜，一般均介於第一類頻譜與第二類譜範 圍內，因此，本研究在頻譜修正項 C 與 Ctr 可用於描述多種相關噪音特性之隔音，如 表 2-4.3 所示。. C ：以第一類頻譜計算時（經 A 加權之粉紅色噪音（Pink noise） 。 Ctr：以第二類頻譜計算時（經 A 加權之城市交通噪音）。. 表 2-4.3 用於不同噪音源類型之相關頻譜修正項 頻譜修正項. 噪音源類型. C. Ctr. （第一類頻譜）. （第二類頻譜）. 生活活動（談話、音樂、收音機及電視）. 城市道路交通. 兒童玩耍. 低速鐵路交通（1）. 中高速鐵路交通（1）. 螺旋槳式飛機. 公路道路交通>80 km/h（1）. 長程噴射式飛機. 短程噴射式飛機. 迪斯可音樂. 產生中高頻噪音之工廠. 產生低中頻噪音之工廠. 註(1)在幾個歐洲國家，鐵路及公路道路之噪音計算模式已建立倍頻帶之聲壓位準，可用於與上述 第一類及第二類頻譜相互比較。. （資料來源：CNS 8465-1，2009）. 34.
