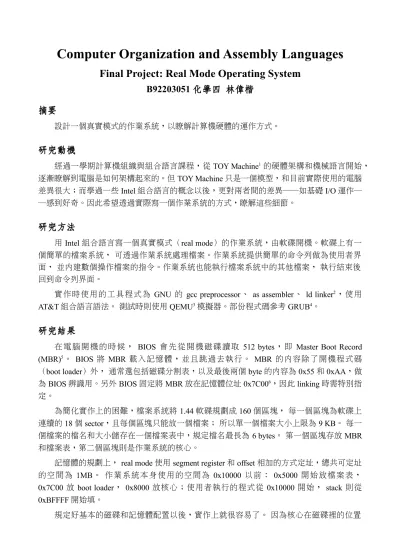

Computer Organization and Assembly Languages

Final Project: Real Mode Operating System

B92203051 化學四 林偉楷

摘要

設計一個真實模式的作業系統,以瞭解計算機硬體的運作方式。

研究動機

經過一學期計算機組織與組合語言課程,從 TOY Machine1 的硬體架構和機械語言開始,

逐漸瞭解到電腦是如何架構起來的。但 TOY Machine 只是一個模型,和目前實際使用的電腦 差異很大;而學過一些 Intel 組合語言的概念以後,更對兩者間的差異──如基礎 I/O 運作─

─感到好奇。因此希望透過實際寫一個作業系統的方式,瞭解這些細節。

研究方法

用 Intel 組合語言寫一個真實模式(real mode)的作業系統,由軟碟開機。軟碟上有一 個簡單的檔案系統, 可透過作業系統處理檔案。作業系統提供簡單的命令列做為使用者界 面, 並內建數個操作檔案的指令。作業系統也能執行檔案系統中的其他檔案, 執行結束後 回到命令列界面。

實作時使用的工具程式為 GNU 的 gcc preprocessor、 as assembler、 ld linker2,使用 AT&T 組合語言語法。 測試時則使用 QEMU3 模擬器。部份程式碼參考 GRUB4

研究結果

在 電 腦 開 機 的 時 候 , BIOS 會先從開機磁碟讀取 512 bytes,即 Master Boot Record (MBR)5。 BIOS 將 MBR 載入記憶體,並且跳過去執行。 MBR 的內容除了開機程式碼

(boot loader)外, 通常還包括磁碟分割表,以及最後兩個 byte 的內容為 0x55 和 0xAA,做 為 BIOS 辨識用。另外 BIOS 固定將 MBR 放在記憶體位址 0x7C006,因此 linking 時需特別指 定。

為簡化實作上的困難,檔案系統將 1.44 軟碟規劃成 160 個區塊, 每一個區塊為軟碟上 連續的 18 個 sector,且每個區塊只能放一個檔案; 所以單一個檔案大小上限為 9 KB。 每一 個檔案的檔名和大小儲存在一個檔案表中,規定檔名最長為 6 bytes。 第一個區塊存放 MBR 和檔案表,第二個區塊則是作業系統的核心。

記憶體的規劃上, real mode 使用 segment register 和 offset 相加的方式定址,總共可定址 的空間為 1MB。 作業系統本身使用的空間為 0x10000 以前: 0x5000 開始放檔案表,

0x7C00 放 boot loader, 0x8000 放核心;使用者執行的程式從 0x10000 開始, stack 則從 0xBFFFF 開始填。

規定好基本的磁碟和記憶體配置以後,實作上就很容易了。 因為核心在磁碟裡的位置

(2)

是固定的, boot loader 只需要把磁碟內容讀取到記憶體中然後跳過去。核心開始執行時,

顯示提示字元並且讀取指令。取得輸入指令後先檢查是否為內部指令, 如果不是就尋找磁 碟中有沒有同名的檔案,找到就載入到記憶體 0x10000 處並跳過去執行。被執行的程式可以 使用所有的系統資源, 若要結束就跳回 0x8000 即可;然後核心再繼續執行下一個輸入的指 令。 內部指令也是執行完就回到命令列,共有 5 個:

1. ls: 顯示磁碟內所有檔案 2. nf: 建立一個空的新檔案 3. mv: 將檔案改名

4. cp: 複製檔案 5. rm: 刪除檔案

其中 cp 是內部指令中唯一會修改實際檔案內容的, 其他都只是在檔案表上查詢和標記 而已。

所有 I/O 的動作都是透過 BIOS 的 interrupt 完成的:使用 INT 0x13 存取磁碟內容, INT 0x10 把訊息輸出到顯示器,還有 INT 0x16 取得鍵盤的輸入。

因為可執行檔是直接從磁碟中複製到 0x10000 處執行, 這些程式連結的時候也必需指 定記憶體位址。規定可執行檔執行時, code segment (CS) register 為 0x1000,所以連結的時 候指定從 0x0000 的位置開始才能正確被執行。

組譯和測試

組譯並建立磁碟映像檔:

./build

將磁碟映像檔寫入軟碟片:

dd if=image of=/dev/fd0

然後即可用軟碟開機測試,或者直接用 QEMU 讀取磁碟映像檔進行模擬。 除內部指令 外,唯一的可執行檔是 hlwd,印出 "Hello world!" 然後結束。軟碟開機測試時,部份 PC 無 法執行, 推測是 BIOS 規格差異造成的。

結論

作業系統設計的時候,規格的制定非常重要,對系統效能影響很大; 也就是說,定規 格不見得比實作簡單,需要考慮各種情況。 像是這個作業系統只支援軟碟機,如果要支援 硬碟機, 檔案系統就一定要大幅修改。

最後, PC 上的 BIOS 可以處理許多複雜的 I/O 工作,相較之下 TOY Machine 必需透過 memory map 或者 instruction 處理 I/O,是非常大的差異。

參考資料

1 http://www.cs.princeton.edu/introcs/xtoy/

(3)

2 gcc: http://gcc.gnu.org/onlinedocs/; as: http://sourceware.org/binutils/docs-2.17/as/index.html;

ld: http://sourceware.org/binutils/docs-2.17/ld/index.html 3 QEMU: http://fabrice.bellard.free.fr/qemu/

4 GRUB: http://www.gnu.org/software/grub/

5 MBR: http://en.wikipedia.org/wiki/Master_boot_record 6 VnutZ, BootStrap Tutorial,

http://perso.orange.fr/pierrelib/bootstrap/VnutZ_Bootstrap_Tutorial.html
