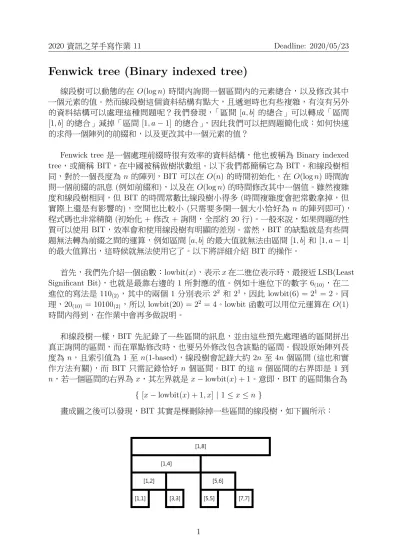

Fenwick tree (Binary indexed tree)
線段樹可以動態的在 O(log n) 時間內詢問一個區間內的元素總合,以及修改其中 一個元素的值。然而線段樹這個資料結構有點大,且遞迴時也有些複雜,有沒有另外 的資料結構可以處理這種問題呢?我們發現,「區間 [a, b] 的總合」可以轉成「區間 [1, b] 的總合」減掉「區間 [1, a− 1] 的總合」,因此我們可以把問題簡化成:如何快速 的求得一個陣列的前綴和,以及更改其中一個元素的值?
Fenwick tree 是一個處理前綴時很有效率的資料結構,他也被稱為 Binary indexed tree,或簡稱 BIT,在中國被稱做樹狀數组。以下我們都簡稱它為 BIT。和線段樹相 同,對於一個長度為 n 的陣列,BIT 可以在 O(n) 的時間初始化,在 O(log n) 時間詢 問一個前綴的訊息 (例如前綴和),以及在 O(log n) 的時間修改其中一個值。雖然複雜 度和線段樹相同,但 BIT 的時間常數比線段樹小得多 (時間複雜度會把常數拿掉,但 實際上還是有影響的),空間也比較小 (只需要多開一個大小恰好為 n 的陣列即可),
程式碼也非常精簡 (初始化 + 修改 + 詢問,全部約 20 行)。一般來說,如果問題的性 質可以使用 BIT,效率會和使用線段樹有明顯的差別。當然,BIT 的缺點就是有些問 題無法轉為前綴之間的運算,例如區間 [a, b] 的最大值就無法由區間 [1, b] 和 [1, a− 1]
的最大值算出,這時候就無法使用它了。以下將詳細介紹 BIT 的操作。
首先,我們先介紹一個函數:lowbit(x),表示 x 在二進位表示時,最接近 LSB(Least Significant Bit),也就是最靠右邊的 1 所對應的值。例如十進位下的數字 6(10),在二 進位的寫法是 110(2),其中的兩個 1 分別表示 22 和 21,因此 lowbit(6) = 21 = 2。同 理,20(10) = 10100(2),所以 lowbit(20) = 22 = 4。lowbit 函數可以用位元運算在 O(1) 時間內得到,在作業中會再多做說明。
和線段樹一樣,BIT 先記錄了一些區間的訊息,並由這些預先處理過的區間拼出 真正詢問的區間,而在單點修改時,也要另外修改包含該點的區間。假設原始陣列長 度為 n,且索引值為 1 至 n(1-based),線段樹會記錄大約 2n 至 4n 個區間 (這也和實 作方法有關),而 BIT 只需記錄恰好 n 個區間。BIT 的這 n 個區間的右界即是 1 到 n,若一個區間的右界為 x,其左界就是 x− lowbit(x) + 1。意即,BIT 的區間集合為
{ [x − lowbit(x) + 1, x] | 1 ≤ x ≤ n }
畫成圖之後可以發現,BIT 其實是棵刪除掉一些區間的線段樹,如下圖所示:
因為每個範圍的右界都不同,我們可以只使用右界來表示這些區間,並以 range(x) 表示,也就是
range(x) = [x− lowbit(x) + 1, x]
以下我們用前綴和當例子:已知一個長度為 n 的陣列 arr,我們希望建立一顆 BIT 的陣列 bit,並滿足 bit[x] 為 arr 陣列中相對應範圍的元素和,即:
bit[x] = ∑
i∈range(x)
arr[i] =
∑x i=x−lowbit(x)+1
arr[i]
定義完 range(x) 和 bit[x] 之後,我們討論三種操作:詢問,單點修改,以及初始 化時,如何快速的得到答案或完成操作。
1. 詢問前綴和
詢問 [1, x] 的區間和很容易,因為該區間可以拆成 [1, x−lowbit(x)] 和 [x−lowbit(x)+
1, x] 兩個區間和的加總。區間 [x− lowbit(x) + 1, x] 的和就是 bit[x],另外一個區 間則遞迴處理。由於 x− lowbit(x) 在二進位表示法中會比 x 少一個 1,因此最多遞 迴⌈log2x⌉ 次之後就會終止,詢問的複雜度也就是 O(log n)。(雖然概念上另外一個 區間是遞迴處理,實作時只要使用迴圈就可以了,這也是 BIT 常數比較小的原因 之一。)
1 int query(int x) { 2 int sum = 0;
3 for(int i = x; i > 0; i -= lowbit (i))
4 sum += bit[i];
5 return sum;
6 }
2. 單點修改
將 arr[x] 的值增加 val 之後,bit 陣列中所有對應區間包含 x 的值都要改變。由 BIT 的結構圖可以觀察到,需要更新的區間為 range(x), range(x + lowbit(x)),· · · 。 因為每往上遞迴一次,對應區間大小就會變為原本的 2 倍,因此最多遞迴 ⌈log2n⌉ 次之後就會終止,單點修改的複雜度也就是 O(log n)。
除了 arr[x] 這項以外,區間內其餘元素的和可以用前面已經算好的 bit 較快的得 到答案,如 bit[8] = arr[8] + bit[7] + bit[6] + bit[4]。此做法雖然看起來計算單一 個 bit[x] 的時間複雜度不是 O(1),但是總時間複雜度計算之後是 O(n)。演算法程 式碼如下:
1 void init(int n) {
2 for(int x = 1; x <= n; ++x) {
3 bit[x] = arr[x];
4 int y = x - lowbit (x);
5 for(int i = x -1; i > y; i -= lowbit (i))
6 bit[x] += bit[i];
7 }
8 }
另一個做法則是計算完 bit[x] 之後,「主動」往上更新上一層的值。該做法和上一 個做法原理完全一樣,由程式碼就可以輕易看出這是個 O(n) 的演算法:
1 void init2(int n) {
2 for(int x=1; x<=n; ++x)
3 bit[x] = 0;
4 for(int x=1; x<=n; ++x) { 5 bit[x] += arr[x];
6 int y = x + lowbit (x);
7 if(y <= n) arr[y] += arr[x];
8 }
9 }
習題
1. (10 pts) 請證明在二補數系統下 (即 −x ≡ ~x + 1),lowbit(x) = x&(−x)。(假設 x > 0)。
2. 有一個初始化 BIT 的方法是一開始先把 bit 陣列歸零,並對於 arr 陣列中的每個 元素都呼叫一次 update(x, arr[x]),如以下程式碼所示:
1 void init3(int n) {
2 for(int x=1; x<=n; ++x)
3 bit[x] = 0;
4 for(int x=1; x<=n; ++x) 5 update (x, arr[x]);
6 }
這個演算法的時間複雜度顯然是 O(n log n),然而這只是一個上界,實際上也許並 不會那麼差,因為更新時不一定會改到滿滿的 log n 個區間,也許均攤後也是 O(n) 呢!對此我們需要更細的計算一下,以下將證明該做法的複雜度是 Ω(n log n),也 就是均攤之後還是比較差。
為了方便起見,先假設 n = 2m,其中 m 為非負整數。令 f (m) 表示當 arr 長度為 2m 時,用這個初始化做法需要更新幾次區間,也就是操作次數。由 BIT 的結構可 以發現,大小為 2m 的 BIT 最上層一定是區間 [1, 2m],且不論更改哪個位置的值,
這個區間一定會被更改到。將最上層的區間拿走之後,下面剩下的剛好是大小為 2m−1, 2m−2,· · · , 21, 20 的 BIT,於是就得到
f (m) = 2m+
m∑−1 k=0
f (k), f (0) = 1
(a) (10 pts) 請證明:∑n
i=0
i· 2i−1 = (n− 1) · 2n+ 1。
(b) (20 pts) 請證明:f (m) ≥ m · 2m−1 , for m ≥ 0。(即:f(m) ≥ n2 · log2n , for n = 2m, m≥ 0)
(a) (10 pts) 請給出一組會讓時間複雜度超過 O(log n) 的詢問。
(b) (15 pts) 請問該做法中,詢問的時間複雜度為何?
4. 給定原始陣列 arr,我們定義一個差分陣列 dif,滿足
dif[x] =
{arr[1] , if x = 1 arr[x]− arr[x − 1] , if x ̸= 1 接著再定義另外一個陣列 dif2,滿足
dif2[x] = dif[x]× x
並且定義以下函式,時間複雜度皆為 O(log n),可以想像內部就是用 BIT 實作的:
• query(dif, x):回傳 ∑x
i=1
dif[i] 的值
• query(dif2, x):回傳 ∑x
i=1
dif2[i] 的值
• update(dif, x, val):將 dif[x] 的值加上 val
• update(dif2, x, val):將 dif2[x] 的值加上 val 請回答以下問題:
(a) (10 pts) 請問如何使用給定的函式,在 O(log n) 時間內得到 arr[x] 的值?
(b) (15 pts) 現在將 arr 陣列中的一段區間 [a, b] 內的數都加上 val,請問如何在 O(log n) 時間內,使用給定的函式改變 dif 和 dif2 陣列以滿足定義?
(c) (15 pts) 請以 dif 陣列表示 arr 陣列的前綴和,也就是 ∑x
i=1
arr[i]。(答案中可 以有很多項 dif[i],甚至包含 ∑
,只要能表示就可以了。) (d) (15 pts) 請使用給定的函式,在 O(log n) 時間內得到 ∑x
i=1
arr[i]。
