CDN

最佳实践

文档版本 05

发布日期 2022-02-23

(2)

非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。

商标声明

和其他华为商标均为华为技术有限公司的商标。

本文档提及的其他所有商标或注册商标，由各自的所有人拥有。

注意

您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。除非合同另有约定，华为公司对本文档内容不做任何明示或暗示的声明或保证。

由于产品版本升级或其他原因，本文档内容会不定期进行更新。除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。

(3)

1 CDN 加速 OBS 桶文件

1.1 概述

背景介绍

现在越来越多的行业使用OBS桶存储图片、视频、软件包等静态资源文件，并将OBS 桶作为网站、论坛、APP、游戏等业务的存储源。在需要获取这些静态资源时，用户通过URL直接从OBS桶请求数据。OBS桶能够很好的解决本地存储不够用的难题，但一般情况下文件只存储在一个区域，不同区域的用户访问OBS桶的响应速度存在差异。在需要频繁访问的场景下，直接访问OBS桶来获取相应文件，还会消耗大量的流量费用。

CDN 加速 OBS 文件方案

华为云CDN可以有效加速网站，为用户提供良好的体验，而OBS桶提供海量文件存储。将数据存放在OBS桶中然后通过配置CDN加速，这样构造的业务系统可以在降低成本的同时，提高终端用户使用感受。当终端用户发起访问请求时，会首先通过CDN 查找对此域名响应速度较快的CDN节点，并查询此节点是否有缓存终端用户请求的内容。如果CDN节点有缓存用户所需资源，直接将资源返回给用户；如果CDN节点无缓存，则回源请求资源返回给用户，同时将资源缓存到CDN节点。

最佳实践 1 CDN 加速 OBS 桶文件

(5)

方案优势

1. 低成本

– CDN加速OBS桶后，资源缓存在CDN节点，用户请求无需回源，而CDN加速的费用较低，二者配合使用可以节约50%到57%的带宽成本，详见通过CDN 减少OBS公网带宽费用。

– OBS桶提供CDN回源流量包折扣方式，使CDN从OBS桶获取数据时流量费用更低。

说明

● 如果您想要享受价格优惠，您需要将CDN和OBS放在同一个帐号中。计费详情请见CDN加速OBS计费规则。

● CDN加速OBS桶不支持走内网。

2. 高效率

– 华为云CDN具有加速资源丰富、节点分布广泛优势，保证将用户请求精准调度至较优边缘节点，提供有效且稳定的加速效果。

适用场景

● 通过OBS桶提供文件下载业务的应用或服务。例如：通过HTTP/HTTPS提供文件下载业务的网站、工具下载、游戏客户端、APP商店等。

● 通过OBS桶提供音视频点播业务的应用或服务。例如：在线教育类网站、在线视频分享网站、互联网电视点播平台、音乐视频点播APP等。

● 通过OBS桶提供图片素材等的网站。例如：包括门户网站、电商平台、资讯APP、

UGC应用（User Generated Content，用户原创内容）等

约束与限制

● 只有版本号为3.0及以上的桶支持此方案。桶版本号可以在OBS控制台上，进入桶概览页面后，在“基本信息”中查看。

KMS 加密文件配置

CDN默认无法读取OBS桶中的加密文件，若您的OBS桶存在此类文件，建议您慎重开启CDN加速，避免加密对象泄露。如果您因业务需求，需要加速OBS桶中的KMS加密文件，请注意：

● 如果您的OBS桶是公有桶，CDN将无法读取桶中的KMS加密文件，从而导致回源失败，用户无法访问到加密文件。

解决方案：将公有桶中的加密文件转移到私有桶中，再接入CDN加速。

● 如果您的OBS桶是私有桶，需要为“CDNAccessPrivateOBS”委托配置“KMS Administrator”权限。如此，CDN才能读取OBS私有桶中的KMS加密文件并加速，配置过程详见OBS私有桶回源配置。

(6)

1.2 CDN 加速 OBS 桶文件（CDN 控制台）

场景介绍

某游戏网站目前已购买OBS桶服务，并存放了大量游戏软件、图片等文件在OBS中。

随着用户不断增长，游戏下载、图片加载都存在响应较慢的问题，特别是离文件存放区域较远的用户。基于以上诉求，该网站决定采用CDN加速访问OBS方案，以最低成本实现游戏下载加速，提升用户访问体验。

数据准备

准备项说明示例

网站域名游戏网站域名。如果您的

加速范围为“中国大陆”

或“全球”，根据中国

《互联网管理条例》的要求，此域名必须在工信部备案并在有效期内才可以使用CDN加速。

download.game- apk1.com

OBS桶版本号为3.0以上的OBS存储桶。

obs-doc-test

前提条件

已将网站所需图片、软件包等静态资源存储至已准备的OBS桶中。

说明

● 如果上述操作还未完成，可通过OBS控制台、OBS Browser、SDK等多种方式创建桶、上传文件，具体操作请参考OBS帮助文档。

● 如果您使用了2022年1月1日以后创建的OBS桶作为源站，并且需要支持在线预览功能，您要在CDN控制台>域名管理>高级设置>HTTP header配置，将“Content-Disposition”的值设为“inline”，详见如何在浏览器中在线预览OBS中的对象？。

配置步骤

1. 在CDN控制台添加加速域名

a. 登录华为云控制台，选择“所有服务 > CDN与智能边缘 > CDN”，进入CDN 管理控制台。

b. 单击左侧“域名管理”，进入域名管理页面。

c. 在域名管理页面单击“添加域名”。

d. 在“添加域名”弹框中配置域名及CDN加速等信息，如图所示。

▪

加速域名：输入游戏网站域名，此处以download.game-apk1.com为例。

(7)

▪

业务类型：实际业务结合应用场景选择合适的业务类型。

▪

服务范围：根据您的业务需要选择服务范围。

▪

源站类型：选择“OBS桶域名”，并选择绑定的OBS桶域名。

▪

静态网站托管：如果OBS桶开启了静态网站托管，同步勾选。

e. 单击确定，完成域名添加。

2. 配置CNAME

添加加速域名后，CDN会自动生成一条CNAME域名。加速域名在CDN服务中获得的CNAME域名不能直接访问，必须在加速域名的域名服务商处配置CNAME记录，将加速域名指向CNAME域名，访问加速域名的请求才能转发到CDN节点上，

达到加速效果。本实践中自动生成的CNAME域名为“download.game-

apk1.com.c.cdnhwc1.com”。不同DNS服务商的CNAME配置方式不同，此处以华为云云解析服务为例。其他DNS服务商的CNAME配置方法可参考配置CNAME 域名解析。

a. 登录华为云控制台，在控制台首页选择“网络 > 云解析服务DNS”，进入云解析服务页面。

b. 在左侧菜单栏中，选择“域名解析 > 公网解析”，进入公网域名列表页面。

c. 在待添加记录集的域名所在行，单击“域名”列的域名名称。本实践中对应的域名为“game-apk1.com.”。

d. 单击“game-apk1.com”，进入域名解析页面，然后单击右上角“添加记录集”，进入“添加记录集”弹出框。

(8)

e. 根据界面提示填写参数配置，下表中未提到的参数可保持默认值。

参数说明示例

主机记录主机记录指域名前缀。本示例填写：

download 类型记录集的类型，此处为CNAME

类型。

CNAME-将域名指向另外一个域名

别名用于是否将此记录集关联至云服

务资源实例。否

线路类型用于DNS服务器在解析域名时，

根据访问者的来源，返回对应的服务器IP地址。

添加解析线路类型时，切记先添加默认线路类型，以保证网站可访问。

全网默认

TTL(秒) TTL指解析记录在本地DNS服务器的有效缓存时间。如果您的服务地址经常更换，建议TTL值设置相对小些，反之，建议设置相对大些。

默认为“5分钟”，即 300s。

(9)

参数说明示例

值需指向的域名。

如果没有开启CDN加速，该值为桶访问域名；如果开启CDN加速后，该值为CDN分配的CNAME 域名。

download.game- apk1.com.c.cdnhwc1.c om

f. 单击“确定”，完成添加。

g. 验证CNAME配置是否生效。

打开Windows操作系统中的cmd程序，输入如下指令：

nslookup -qt=cname 桶绑定的自定义域名

本实践中桶绑定的自定义域名为“download.game-apk1.com”。如果回显 CDN分配的CNAME域名，则表示CNAME配置已经生效。

3. 开启OBS私有桶回源（公共读或公共读写的OBS桶跳过此步骤）

如果您的OBS桶是私有桶，您需要前往CDN控制台开启OBS私有桶回源，CDN才能从OBS中回源获取数据。具体请参见OBS私有桶回源配置。

说明

● 如果您的OBS桶策略为公共读或公共读写，请不要开启OBS私有桶回源。

● 如果您的私有桶中有不希望被公开的资源，请将此部分资源移入其它私有桶中。

4. 配置文件下载URL

将代码中需要加速下载的文件URL地址配置为：游戏网站域名+文件在OBS桶中的存储路径+文件名称。

以配置的游戏网站域名download.game-apk1.com以及存储在obs-doc-test桶中的 game/3.2.1/文件夹下的android.apk文件为例，文件下载URL的配置如下：

https://download.game-apk1.com/game/3.2.1/android.apk

5. 验证业务

待游戏网站重新部署后，登录游戏网站，浏览网页图片、进行游戏下载。

如果图片可以成功显示、游戏可以成功下载，则表示加速配置成功。

1.3 CDN 加速 OBS 桶文件（OBS 控制台）

场景介绍

某游戏网站目前已购买OBS桶服务，并存放了大量游戏软件、图片、视频等文件在 OBS中。随着用户不断增长，游戏下载、图片加载都存在响应较慢的问题，特别是离文件存放区域较远的用户。基于以上诉求，该网站决定采用CDN加速访问OBS方案，

以最低成本实现游戏下载加速，提升用户访问体验。

(10)

数据准备

准备项说明示例

网站域名游戏网站域名。如果您的

加速范围是“中国大陆”

或者“全球”，根据中国

《互联网管理条例》的要求，此域名必须在工信部备案并在有效期内才可以使用CDN加速。

download.game- apk1.com

OBS桶版本号为3.0以上的OBS存

储桶。 obs-doc-test

前提条件

已将网站所需图片、软件包等静态资源存储至已准备的OBS桶中。

说明

如果上述操作还未完成，可通过OBS控制台、OBS Browser、SDK等多种方式创建桶、上传文件，具体操作请参考OBS帮助文档。

配置步骤

1. 在OBS控制台中开启CDN加速

OBS支持域名管理功能，在OBS上绑定用户域名即可实现使用自定义域名访问 OBS，且可以直接在绑定过程中开启CDN加速，不用前往CDN控制台开启。

a. 登录华为云控制台，选择“所有服务 > 存储 > 对象存储服务”，进入OBS管理控制台。

b. 单击存放软件包的桶名称，此处以obs-doc-test为例，进入桶管理页面，如图所示。

c. 左侧导航栏选择“域名管理”，单击“绑定用户域名”。如图所示。

(11)

d. 在“绑定用户域名”弹框中配置域名及CDN加速等信息。

▪

用户域名：输入游戏网站域名，此处以download.game-apk1.com为例。

▪

CDN加速：开启CDN加速。

▪

说明

● 系统默认加速范围为“中国大陆”。

● OBS自定义域名绑定暂时不支持HTTPS访问自定义域名，只支持HTTP访问自定义域名。

● 客户自定义域名绑定成功后，若想使用HTTPS进行访问，需同时使用CDN，

通过CDN管理控制台进行HTTPS证书管理，即可使用HTTPS访问。

e. 单击“确定”。

2. 配置CNAME

在OBS绑定用户域名时开启CDN加速后，CDN会自动生成一条CNAME域名。加速域名在CDN服务中获得的CNAME域名不能直接访问，必须在加速域名的域名服务商处配置CNAME记录，将加速域名指向CNAME域名，访问加速域名的请求才能转发到CDN节点上，达到加速效果。本实践中自动生成的CNAME域名为

“download.game-apk1.com.c.cdnhwc1.com”。不同DNS服务商的CNAME配置

(12)

方式不同，此处以华为云云解析服务为例。其他DNS服务商的CNAME配置方法可参考配置CNAME域名解析。

e. 根据界面提示填写参数配置，下表中未提到的参数可保持默认值

参数说明示例

download

(13)

参数说明示例类型记录集的类型，此处为CNAME

类型。 CNAME-将域名指向另

外一个域名别名用于是否将此记录集关联至云服

务资源实例。

否

全网默认

如果没有开启CDN加速，该值为桶访问域名；如果开启CDN加速后，该值为CDN分配的CNAME 域名。

nslookup -qt=cname 桶绑定的自定义域名

本实践中桶绑定的自定义域名为“download.game-apk1.com”。如果回显 CDN分配的CNAME域名，则表示CNAME配置已经生效。

3. 开启OBS私有桶回源（公共读或公共读写的OBS桶跳过此步骤）

如果您的OBS桶是私有桶，您需要前往CDN控制台开启OBS私有桶回源，CDN才能从OBS中回源获取数据。具体请参见OBS私有桶回源配置。

说明

● 如果您的OBS桶策略为公共读或公共读写，请不要开启OBS私有桶回源。

● 如果您的私有桶中有不希望被公开的资源，请将此部分资源移入其它私有桶中。

4. 配置文件下载URL

将代码中需要加速下载的文件URL地址配置为：游戏网站域名+文件在OBS桶中的存储路径+文件名称。

以配置的游戏网站域名download.game-apk1.com以及存储在obs-doc-test桶中的 game/3.2.1/文件夹下的android.apk文件为例，文件下载URL的配置如下：

https://download.game-apk1.com/game/3.2.1/android.apk

5. 验证业务

待游戏网站重新部署后，登录游戏网站，浏览网页图片、进行游戏下载。

如果图片可以成功显示、游戏可以成功下载，则表示加速配置成功。

(14)

1.4 多云存储数据同步方案

应用双写

如果数据是在应用服务侧产生，或者数据在客户端产生但通过服务端将数据写入对象存储，则建议使用双写方案，架构如下：

此时业务应用可对接两家对象存储的SDK，将文件以同步模式或者异步模式写入两家对象存储。对象存储的上行流量免费，所以该架构不会增加任何成本。

数据回源

如果数据上传逻辑不做改变，则可使用OBS的“数据回源”功能，在文件访问请求到达OBS而OBS桶里没有该文件时，可通过“数据回源”将客户端请求重定向到设定的源站并异步地从源站将数据拉取到OBS存储下来，架构如下：

详细流程说明：

1. 客户端向华为CDN发起获取文件的请求

2. 华为CDN回源到华为OBS请求文件，OBS侧事先配置好数据回源，当请求的文件不存在时，会响应302重定向到配置的源站（此处为其他云对象存储）

3. 华为CDN接收到OBS返回的302请求 4. OBS异步从客户配置的源站请求文件

5. 华为CDN处理302跳转到其他云对象存储侧获取数据

(15)

6. 其他云对象存储响应华为CDN的文件请求

7. 华为CDN将文件内容返回给客户端，当下次客户端请求同样的文件时，华为CDN 直接回源到OBS获取。

说明

“数据回源”功能是被动触发式，即只有向OBS发起请求后OBS才会到设置的源站将数据拉取过来，所以当一个新文件上传到其他云对象存储后，建议业务应用程序向OBS触发一个GET请求来请求数据（发起GET请求后可关闭连接，无需接收实体数据）。另外该架构会在其他云对象存储侧产生两份数据流量（针对同一个文件，CDN拉取一次，OBS拉取一次）。

Serverless 触发式上传

不改变原有的上传逻辑，当文件上传到其他云对象存储后，触发函数计算服务，通过 Serverless方式将文件同步到华为云OBS，架构如下：

图1-1 Serverless 触发式上传

该架构需要客户在其他云启用函数计算服务并部署上传文件到OBS的代码，会产生函数计算服务的费用。

(16)

2 CDN 加速 ECS 资源

前提条件

● 已购买弹性云服务器ECS，且绑定弹性公网IP。

● 已经按照域名准入要求准备好需要接入的域名。

● 已开通CDN服务。

背景介绍

ECS（弹性云服务器）是由CPU、内存、操作系统、云硬盘组成的基础的计算组件，可以根据业务灵活配置，节约大量的硬件成本。ECS服务分区域，跨区域访问会存在网络延时的问题，影响用户体验。

华为云CDN可以有效加速网站，为用户提供良好的体验。通过CDN加速ECS资源，这样构造的业务系统可以在降低成本的同时，提高终端用户使用感受。当终端用户发起访问请求时，会首先通过CDN查找对此域名响应速度较快的CDN节点，并查询此节点是否有缓存终端用户请求的内容。如果CDN节点有缓存用户所需资源，直接将资源返回给用户；如果CDN节点无缓存，则回源请求资源返回给用户，同时将资源缓存到 CDN节点。

方案优势

● 用户访问网站资源，全部通过CDN，降低源站压力。

● 使用CDN流量，单价低于ECS直接访问外网流量，可以节约50%到57%的带宽成本，详见通过CDN减少公网带宽费用。

● 终端用户从距离最近的CDN节点获取资源，减少网络传输距离，保证静态资源质量。

最佳实践 2 CDN 加速 ECS 资源

(17)

配置步骤

1. 在CDN控制台添加加速域名

a. 登录华为云控制台，选择“所有服务 > CDN与智能边缘 > CDN”，进入CDN 管理控制台。

b. 单击左侧“域名管理”，进入域名管理页面。

c. 在域名管理页面单击“添加域名”。

d. 在“添加域名”弹框中配置域名及CDN加速等信息，参考添加CDN加速域名。

▪

加速域名：此处以download.game-apk1.com为例。

▪

服务范围：根据您的业务需要选择服务范围。

▪

源站类型：选择源站IP或源站域名。

e. 单击确定，完成域名添加。

(18)

说明

配置过程大概需要5-10分钟，当“状态”为“已开启”时，表示域名添加成功 2. 添加加速域名后，为保证顺利切换不影响业务，建议先做测试再切换DNS解析，

测试流程请参考本地测试加速域名。

3. 配置CNAME

添加加速域名后，CDN会自动生成一条CNAME域名。加速域名在CDN服务中获得的CNAME域名不能直接访问，必须在加速域名的域名服务商处配置CNAME记录，将加速域名指向CNAME域名，访问加速域名的请求才能转发到CDN节点上，

达到加速效果。本实践中自动生成的CNAME域名为“download.game-

apk1.com.c.cdnhwc1.com”。不同DNS服务商的CNAME配置方式不同，此处以华为云云解析服务为例。其他DNS服务商的CNAME配置方法可参考配置CNAME 域名解析。

(19)

e. 根据界面提示填写参数配置，下表中未提到的参数可保持默认值。

参数说明示例

download 类型记录集的类型，此处为CNAME

类型。

CNAME-将域名指向另外一个域名

别名用于是否将此记录集关联至云服

务资源实例。否

全网默认

(20)

参数说明示例

如果没有开启CDN加速，该值为 ECS访问域名；如果开启CDN加速后，该值为CDN分配的 CNAME域名。

nslookup -qt=cname 加速域名

本实践中加速域名为“download.game-apk1.com”。如果回显CDN分配的 CNAME域名，则表示CNAME配置已经生效。

(21)

3 CDN 加速 WAF 防护资源

前提条件

● 已经按照域名准入要求准备好需要接入的域名和华为云账号。

● 已购买WAF。

● 已开通CDN服务。

背景信息

CDN是构建在现有互联网基础之上的一层智能虚拟网络，通过在网络各处部署节点服务器，实现将源站内容分发至所有CDN节点，使用户可以就近获得所需的内容，所以接入CDN的网站都能有比较快的响应速度。

Web应用防火墙（WAF：Web Application Firewall），通过对HTTP(S)请求进行检测，识别并阻断SQL注入、跨站脚本攻击、网页木马上传、命令/代码注入、文件包含、敏感文件访问、第三方应用漏洞攻击、CC攻击、恶意爬虫扫描、跨站请求伪造等攻击，保护Web服务安全稳定。

如果您的网站对安全性能要求比较高，同时又有加速的需求，可以使用华为云CDN联动WAF配置，实现加速的同时防护Web攻击。

CDN+WAF 的配置原理

CDN+WAF联动的业务流向为：CDN>WAF>源站，流量由CDN转发到WAF，WAF再将流量转到源站，实现网站加速、流量检测和攻击拦截。

配置场景

本文配置以您的WAF在华为云为例，为您介绍开通CDN+WAF联动部署。如果您的 WAF在其它云服务，请参考本文完成配置。

场景1：已购买WAF并添加防护域名，配置CDN+WAF联动

如果您已经将域名接入WAF防御，要配置CDN+WAF联动，您需要先将WAF域名基本信息中的“是否已使用代理”修改为“是”，WAF才能够针对真实源IP进行安全策略

最佳实践 3 CDN 加速 WAF 防护资源

(22)

防御；然后在CDN侧添加加速域名，将WAF的CNAME作为CDN的源站，CDN才能将流量转发给WAF，实现加速和Web攻击防御联动。

使用限制：

● CDN的加速域名仅支持默认端口，以非标端口的方式接入WAF的防护域名将无法接入CDN。

● 如果您在WAF侧为防护域名配置了HTTPS证书，请同步在CDN侧完成证书配置，

否则会导致域名无法访问。

操作步骤

1. 根据修改WAF防护域名基本信息指导修改防护域名的代理设置。

– 是否已使用代理：是

2. 复制WAF的CNAME。

3. 在CDN侧添加加速域名（即WAF的防护域名）

a. 登录华为云控制台，在控制台首页左上角选择“服务列表>CDN与智能边缘 >

CDN”，进入CDN控制台。

b. 在左侧导航栏选择“域名管理”，进入域名管理页面。

c. 在域名管理界面，单击“添加域名”，在弹出的对话框中配置域名参数。

▪

源站类型：源站域名，在下方输入WAF的CNAME域名。

(23)

d. 单击“确定”完成域名的添加，CDN会为加速域名生成专属CNAME。

说明

● 如果您的WAF是独享模式，需要使用“源站IP”接入CDN，“源站”文本框中请输入为弹性负载均衡绑定弹性公网IP。

● 如果您的WAF是ELB模式，需要使用“源站IP”接入CDN，“源站”文本框中请输入 WAF实例绑定ELB的弹性公网IP。

4. （可选）添加加速域名后，为保证顺利切换不影响业务，建议先做测试再切换 DNS解析，请参考本地测试加速域名。

5. 在DNS域名服务商处修改解析记录，配置CDN提供的CNAME，详情请参见配置 CNAME。

6. 验证CNAME是否生效。

nslookup -qt=cname 加速域名

如果回显CNAME，则表示CNAME配置已经生效，如下图：

说明

如果您暂未使用CDN和WAF，也建议您按照场景1的方式先接入WAF，再配置联动。

场景2：加速域名已经接入CDN加速，配置CDN+WAF联动

如果您的域名已经接入CDN加速，现在需要配置CDN+WAF联动，您需要先在WAF添加防护域名，“是否已使用代理”选项选择“是”，WAF才能够针对真实源IP进行安全防御；然后将CDN侧加速域名的源站修改WAF的CNAME，CDN才能将流量转发给 WAF，实现加速和Web攻击防御联动。

使用限制：

如果您在CDN侧为加速域名配置了HTTPS证书，请同步在WAF侧完成证书配置，否则会导致域名无法访问。

操作步骤

1. 将网站信息（源站服务器的IP、端口等信息）添加到WAF。配置要点如下。

– 非标准端口：去勾选。

– 是否已使用代理：是。

(24)

2. 配置完成后，WAF会为该域名生成一个专属的CNAME。

说明

建议您在配置好WAF后先验证业务是否正常，再修改CDN源站。

3. 将CDN加速域名的源站地址修改为WAF的CNAME域名。

a. 登录华为云控制台，在控制台首页中选择“CDN与智能边缘 > CDN”，进入 CDN控制台。

b. 在左侧菜单栏中，选择“域名管理”。

c. 在域名列表中，单击需要修改的域名或域名所在行的“设置”，进入域名配置页面。

d. 选择“基本配置”页签。

e. 在源站配置模块，单击“编辑”，系统弹出“修改源站信息”对话框。

▪

^{类型：源站域名。}

▪

源站：填写WAF生成的CNAME域名。

▪

^{回源端口：默认端口。}

(25)

说明

● 如果您的WAF是独享模式，需要使用“源站IP”接入CDN，“源站”文本框中请输入为弹性负载均衡绑定弹性公网IP。

● 如果您的WAF是ELB模式，需要使用“源站IP”接入CDN，“源站”文本框中请输入WAF实例绑定ELB的弹性公网IP。

完成以上配置后，流量经过CDN转发到WAF，达到加速和Web攻击防护的目的。

(26)

4 如何设置缓存过期时间

CDN加速的本质是缓存加速，把源站资源缓存在遍布全球的节点上，用户可以就近从边缘节点获取资源，从而达到加速的效果。CDN控制台可以设置源站资源在节点上缓存的时间，方便您根据业务需要对不同的文件设置相应的缓存过期时间。

源站对 CDN 节点缓存的影响

1. 源站设置了缓存过期时间

– 源站设置了no-cache、private、no-store，CDN侧同时开启了“缓存遵循源站”功能：CDN节点不缓存源站资源，用户每次访问都需要回源，无法达到加速的目的。

说明

CDN默认关闭“缓存遵循源站”功能。

– 设置了其它缓存过期时间：CDN控制台默认或者新设置的缓存过期时间会覆盖源站的缓存过期时间。

2. 源站未设置缓存过期时间

– 遵循CDN控制台默认或者新设置的缓存过期时间。

根据业务类型设置缓存过期时间

CDN默认缓存过期时间：

1. 业务类型选择的是网站加速、文件下载加速或点播加速，且源站类型为源站IP或源站域名的加速域名，会有两条默认缓存规则。

– 常规动态文件（如： .php .jsp .asp .aspx）默认缓存过期时间为0，对此类动态文件请求会直接回源，此默认规则允许修改和删除。

– 除常规动态文件外的其他“所有文件”默认缓存过期时间30天，允许修改，

不允许删除。

2. 若您在添加域名里源站类型选择的是“OBS桶”，会有一条默认缓存规则。

– 默认有“所有文件”默认缓存过期时间30天，允许修改，不允许删除。

说明

所有文件默认缓存30天，此规则允许修改但不允许删除。您可以将自定义缓存规则设置为更高优先级（数值更大），该自定义规则将会被优先匹配。

最佳实践 4 如何设置缓存过期时间

(27)

3. 业务类型为全站加速时，默认有“所有文件”、缓存过期时间为“0”的缓存规则，允许修改和删除。

您可以根据业务类型配置缓存过期时间：

● 网站加速类型，建议设置缓存过期时间：

a. 对php、aspx、asp、 jsp、 do、 dwr、cgi、 fcgi、action、ashx、axd、

json等动态文件不缓存。

b. 对以shtml、html、htm、js结尾的文件，建议缓存7天。

c. 其他静态文件建议缓存30天。

● 下载加速类型，建议设置缓存过期时间：

a. 对php、aspx、asp、jsp、do等动态文件不缓存。

b. 对7z、apk、 wdf、 cab、 dhp、exe、flv、gz、ipa、iso、mpk、MPQ、

pbcv、pxl、qnp、r00、rar、xy、xy2、zip、CAB等文件缓存30天。

● 视频点播加速类型，建议设置缓存过期时间：

a. 对php、aspx、asp、jsp、do等动态文件不缓存。

b. 对mwv、html、htm、shtml、hml、gif、swf、png、bmp、js等缓存7天。

c. 对MP3、wma、7z、apk、 wdf、 cab、 dhp、exe、flv、gz、ipa、iso、

mpk、MPQ、pbcv、pxl、qnp、r00、rar、xy、xy2、zip、CAB等文件缓存 30天。

操作步骤

1. 登录华为云控制台，在控制台首页中选择“CDN与智能边缘 > CDN”，进入CDN 控制台。

2. 在左侧菜单栏中，选择“域名管理”。

3. 在域名列表中，单击需要修改的域名或域名所在行的“设置”，进入域名配置页面。

4. 选择“缓存配置”页签。

5. 在缓存规则模块，单击“编辑”，系统弹出“配置缓存策略”对话框。

6. 单击“添加”，根据业务需求配置缓存策略，如图4-1所示。具体配置参数说明如表4-1所示。

图4-1 配置缓存策略

(28)

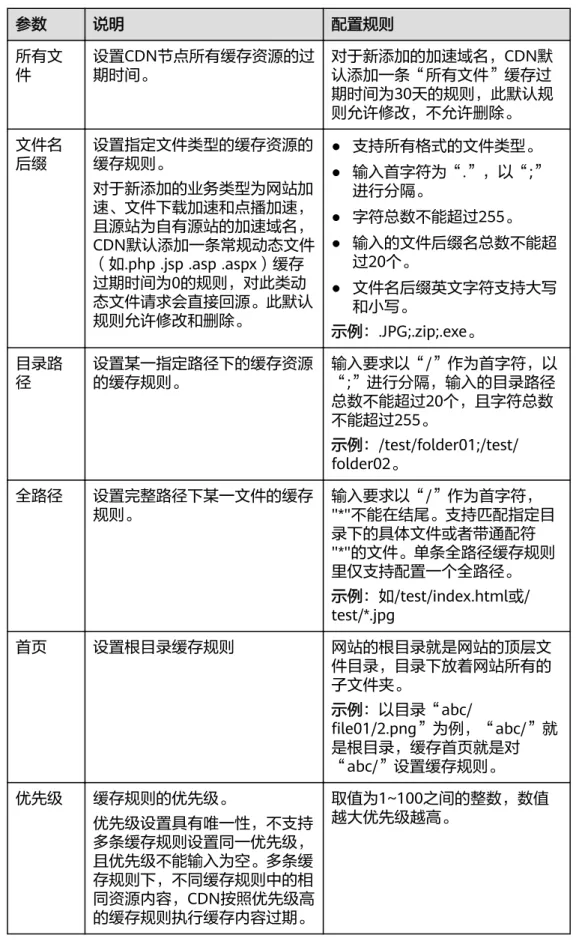

表4-1 缓存策略配置参数

参数说明配置规则

所有文

件设置CDN节点所有缓存资源的过

期时间。对于新添加的加速域名，CDN默

认添加一条“所有文件”缓存过期时间为30天的规则，此默认规则允许修改，不允许删除。

文件名后缀

设置指定文件类型的缓存资源的缓存规则。

对于新添加的业务类型为网站加速、文件下载加速和点播加速，

且源站为自有源站的加速域名，

CDN默认添加一条常规动态文件

（如.php .jsp .asp .aspx）缓存过期时间为0的规则，对此类动态文件请求会直接回源。此默认规则允许修改和删除。

● 支持所有格式的文件类型。

● 输入首字符为“.”，以“;”

进行分隔。

● 字符总数不能超过255。

● 输入的文件后缀名总数不能超过20个。

● 文件名后缀英文字符支持大写和小写。

示例：.JPG;.zip;.exe。

目录路径

设置某一指定路径下的缓存资源

的缓存规则。输入要求以“/”作为首字符，以

“;”进行分隔，输入的目录路径总数不能超过20个，且字符总数不能超过255。

示例：/test/folder01;/test/

folder02。

全路径设置完整路径下某一文件的缓存

规则。输入要求以“/”作为首字符，

"*"不能在结尾。支持匹配指定目录下的具体文件或者带通配符

"*"的文件。单条全路径缓存规则里仅支持配置一个全路径。

示例：如/test/index.html或/

test/*.jpg

首页设置根目录缓存规则网站的根目录就是网站的顶层文件目录，目录下放着网站所有的子文件夹。

示例：以目录“abc/

file01/2.png”为例，“abc/”就是根目录，缓存首页就是对

“abc/”设置缓存规则。

优先级缓存规则的优先级。

优先级设置具有唯一性，不支持多条缓存规则设置同一优先级，

且优先级不能输入为空。多条缓存规则下，不同缓存规则中的相同资源内容，CDN按照优先级高的缓存规则执行缓存内容过期。

取值为1~100之间的整数，数值越大优先级越高。

(29)

参数说明配置规则缓存过

期时间

达到设置的缓存过期时间后，当用户向CDN节点请求资源时，

CDN会直接回源站请求对应的最新资源返回给用户，并缓存到 CDN节点中。

时间设置不能超过365天，建议参考如下规则进行配置：

● 对于不经常更新的静态文件

（如.jpg、.zip等），建议将缓存过期时间设置成1个月以上。

● 对于频繁更新的静态文件（如 js、css等），请根据实际业务情况设定。

● 对于动态文件（如php、jsp、

asp等），建议设置成0秒，回源获取。

7. （可选）通过单击缓存规则所在行的“删除”，删除不需要的缓存规则。

8. 单击“确定”，完成缓存规则配置。

说明

如果您修改了缓存规则：

● 新的规则仅对后面缓存的资源生效，已经缓存的资源需要等缓存过期后，再次缓存才

会遵循新的缓存规则。

● 如果您想要立即生效，请在修改缓存规则后执行缓存刷新操作。

配置示例

配置场景1：有一个门户网站，配置了华为云CDN加速，客户希望不缓存首页需要在CDN控制台增加一条类型为“首页”，缓存过期时间为“0”的规则。

配置场景2：设置某个类型的文件或者某个页面不缓存

1. 某客户配置了CDN加速，设置了对“.do”格式的文件缓存1天，由于业务需求，

需要对“.do”格式的文件不缓存。

需要在CDN控制台增加一条文件名后缀为“.do”的缓存规则，缓存过期时间设置为“0”。

(30)

说明

新规则仅对后续资源缓存生效，新规则配置完成后，建议您刷新“.do”文件所在的URL或者目录，新规则才可以对所有“.do”文件生效。

2. 某客户配置了CDN加速，发现登录界面无限循环，无法登录，停用CDN加速后，

可以正常登录。

这是因为CDN节点缓存了登录界面导致的，需要在控制台增加一条针对登录界面的缓存规则，缓存过期时间设置为“0”。以华为云控制台登录界面为例，华为云控制台的登录页面为“https://auth.huaweicloud.com/authui/login.html#/

login”，在控制台增加一条全路径：/authui/login.html#/login，缓存过期时间为“0”的缓存规则。

配置场景3：某客户加速域名www.example.com设置了如下图的缓存规则，不知道哪一个规则生效。

用户访问www.example.com/test/cdn.jpg，虽然所有文件、文件名后缀、全路径三条规则都匹配到了，但是由于全路径的优先级为8，在三条规则里优先级最高，所以系统最终匹配全路径/test/*.jpg这条规则。

(31)

5 ^{如何提高缓存命中率}

背景信息

CDN缓存命中率低，会导致源站压力大，静态资源访问效率低。您可以针对导致CDN 缓存命中率低的具体原因，选择对应的优化策略，来提高CDN的缓存命中率。CDN缓存命中率包括流量命中率和请求命中率。

● 流量命中率 = 命中缓存产生的流量 / 请求总流量

● 请求命中率 = 命中缓存的请求数 / 请求总数说明

流量命中率越低，回源流量越大，源站的流出流量越大，源站带宽资源占用越大，其代表了源站服务器收到的负载压力，请重点关注流量命中率。

查看缓存命中率

您可以登录CDN控制台查看流量命中率和请求命中率。

1. 登录华为云控制台，在控制台首页中选择“CDN与智能边缘 > CDN”，进入CDN 控制台。

2. 在左侧菜单栏中，选择“统计分析”。

3. 分别选择“使用量统计”和“访问情况统计”查看“流量命中率”和“请求命中率”。

图5-1 流量命中率

最佳实践 5 如何提高缓存命中率

(32)

图5-2 请求命中率

优化缓存命中率

1. 合理设置缓存过期时间

CDN加速的本质是缓存加速，把源站资源缓存在遍布全球的节点上，用户可以就近从边缘节点获取资源，从而达到加速的效果。您可以通过CDN控制台合理设置缓存过期时间来提高缓存命中率，建议如下：

– 对于不经常更新的静态文件（如图片类型、应用下载类型等），建议您将缓存时间设置为1个月以上。

– 对于频繁更新的静态文件（如JS、CSS等），您可以根据实际业务情况设置。

– 对于动态文件（如PHP、JSP、ASP等），建议您将缓存时间设置为0，即不缓存。

详细的设置步骤和注意事项请见如何设置缓存过期时间。

说明

● 如果源站设置了s-maxage=0、max-age=0、no-cache、no-store、private，CDN侧同时开启了“缓存遵循源站”功能（此功能默认关闭），CDN节点将无法缓存源站资源，导致频繁回源。

● 如果您的源站有多个主机，某个相同的资源在多个主机中的Last-modified、Etag、

Content-Length不一致，CDN节点将无法缓存该资源，导致重复回源。

● 如果源站资源更新，请刷新资源对应的URL，以保证用户可以获得最新的资源。

● 如果您修改了缓存规则：

● 新的规则仅对后面缓存的资源生效，已经缓存的资源需要等缓存过期后，再次缓

存才会遵循新的缓存规则。

● 如果您想要立即生效，请在修改缓存规则后执行缓存刷新操作。

2. 开启过滤URL参数

目前大多数的网页请求都携带URL参数信息，参数以“？”开始，如果参数没有包含重要信息（如版本信息等），是否携带该参数访问不会影响用户获得正确的资源，可以选择开启“忽略URL参数”功能，提高缓存命中率，提升分发效率，

详见URL参数。

典型应用：

– 终端用户首次访问URL“http://www.example.com/1.txt?test1”时，CDN无缓存，回源请求资源；第二次访问“http://www.example.com/1.txt?test2”

时，由于开通了“忽略URL参数”功能，所以“?”之后的参数不匹配，直接命中缓存“http://www.example.com/1.txt”。

– 终端用户首次访问URL“http://www.example.com/1.txt?test1”时，CDN无缓存，回源请求资源；第二次访问“http://www.example.com/1.txt?test2”

时，由于没有开通“忽略URL参数”功能，所以“?”之后的参数也需要匹配，要重新回源请求“http://www.example.com/1.txt?test2”。

(33)

3. 预热URL

CDN可以通过缓存预热将源站资源主动缓存到CDN节点，用户访问时就能直接从 CDN节点获取到最新的资源，详见缓存预热。

当您的域名初次接入CDN加速、活动发布时您可以将源站资源预热到CDN节点，

用户访问资源时直接从CDN节点获取，从而提升CDN的缓存命中率。

典型场景：

– 初次接入CDN：域名初次接入CDN时，节点暂未缓存源站资源，此时，您可以将源站资源预热至CDN节点。后续用户访问资源将直接从就近的CDN节点获取资源，提升访问速度。

– 安装包发布：新版本安装包或是升级包发布前，提前将资源预热至CDN节点。正式上线后，海量用户的下载请求将直接由全球加速节点响应，提升下载速度的同时，大幅度降低源站压力。

– 运营活动：运营活动发布前，提前将活动页涉及到的静态资源预热至CDN节点。活动开始后，用户访问中所有静态资源均由加速节点响应，海量带宽储备保障用户服务可用性，提升用户体验。

4. 开启Range回源

Range回源是指源站在收到CDN节点回源请求时，根据HTTP请求头中的Range信息返回指定范围的数据给CDN节点。Range回源能有效缩短大文件的分发时间，

提升回源效率，提高缓存命中率，详见Range回源。

典型场景：

– 未开通Range时，用户想观看指定片段的视频，而CDN回源时需要获取整个视频，所以回源流量大于响应给用户的流量，从而造成缓存命中率降低。开启Range回源后，CDN将分片回源获取资源返回给用户，从而提升缓存命中率。

5. 其它

– 缓存资源需要更新时，尽量避免刷新目录

当源站某个资源更新时，一般需要通过刷新相应的URL来强制节点缓存资源过期。刷新目录会将目录内所有的资源全部置为过期，用户下次访问时将无法命中缓存，全部回源站请求资源，因此尽量避免刷新整个目录，尤其慎重刷新根目录。

– 避免在URL中携带动态参数

如果您的URL中包含动态参数，如时间戳，CDN无法缓存该资源，导致频繁回源。

判断 URL 是否命中缓存

1. 在浏览器Chrome上，按F12。

2. 选择“Network”。

3. 查看指定URL的响应头，查看头部信息，进行如下判断：

– 如果有“x-hcs-proxy-type”头部，值为“1”即命中缓存，值为“0”即未命中缓存，不再查看其它头部；

– 如果无“x-hcs-proxy-type”头部，而有“X-Cache-Lookup”头部，值为

“Hit From MemCache”、“Hit From Disktank”或“Hit From

Upstream”即为命中缓存，其它值表示未命中缓存，不再查看其它头部；

– 如果同时无“x-hcs-proxy-type”、“X-Cache-Lookup”头部，有“age”头部，则值大于“0”即命中缓存，值为“0”即未命中缓存。

(34)

6 CDN 日志转存到 OBS

CDN记录了所有域名（包括已删除域名，如果您开通了企业项目，则已删除域名不支持此功能）被网络用户访问的详细日志，您可以通过CDN控制台查看和下载最近30天的日志，对您的业务资源被访问情况进行详细分析。

日志转存储服务是华为云CDN配合函数工作流，将CDN日志存储到OBS桶，可以帮助您将日志存储更长的时间，便于您基于长时间的日志做出自定义的数据分析，有助于您更好地了解您CDN的服务质量，以及您的终端客户的访问详情，提高您的业务决策能力。

本文以Python3.6为例，为您介绍通过API创建FunctionGraph函数和Timer触发器，实现定时将CDN日志转存到OBS。

前提条件

暂时仅支持日志转存到北京四的OBS桶，请您提前准备好位于北京四的OBS桶。

操作步骤

1. 创建委托

a. 登录华为云控制台，在左侧导航栏，选择“管理与监管>统一身份认证服务”。

b. 在左侧导航栏，选择“委托”页签，单击右上方的“+ 创建委托”。

c. 在创建委托页面，按照如下参数设置委托。

▪

委托名称：FG_TO_CDN。

▪

^{委托类型：云服务。}

▪

云服务：函数工作流FunctionGraph。

▪

^{持续时间：永久。}

最佳实践 6 CDN 日志转存到 OBS

(35)

d. 单击“下一步”，进入为“FG_TO_CDN”委托配置权限界面。

▪

权限选择：OBS OperateAccess 、CDN LogsReadOnlyAccess。

e. 单击“下一步”，配置作用范围。

▪

^{作用范围：全局服务。}

f. 单击“确认”，完成委托配置。

2. 准备函数工作流环境

a. 登录华为云控制台，在左侧导航栏，选择“计算>函数工作流”，region选择

“北京四”。

b. 单击右上方“创建函数”，进入创建函数界面。

▪

选择模板：创建空白函数。

(36)

▪

输入函数名称：cdn_to_obs（可自定义）。

▪

所属应用：选择默认的“default”。

▪

委托名称：选择已创建好的委托“FG_TO_CDN” 。

▪

企业项目：选择“default”。

▪

运行时语言：选择“Python 3.6”。

▪

代码上传方式：选择“默认代码”。

c. 单击“创建函数”，进入代码编辑界面，将代码示例的代码内容贴入在线 IDE。

(37)

说明

如果有多个域名的日志需要转存，您需要分别为每个域名创建一个函数工作流。

d. 单击“配置”，进入函数配置界面。

▪

执行超时时间：函数运行的超时时间，超时的函数将被强行停止，建议设置为900。

说明

如果您发现转存的日志数量不对，请向“函数工作流”服务提工单，增大执行超时时间。

▪

url ：https://cdn.myhuaweicloud.com/v1.0/cdn/logs（CDN日志下载的 url）。

▪

domain_name ：xxx.com（需要转存日志的CDN加速域名）。

▪

obsAddress ：xxx.com（用于存日志的OBS桶域名）。

▪

destBucket ：******（用于存日志的OBS桶名称）。

(38)

i. 单击右上方“保存”，完成设置。

e. 创建“触发器”。在函数配置界面选择“触发器”，单击右侧“创建触发器”。

▪

触发器类型：定时触发器 (TIMER)。

▪

定时器名称：自定义的定时器名称，例如：Timer-0001。

▪

触发规则：Cron表达式。

▪

Cron表达式：0 0 8 * * ?（每天早上8点执行一次日志转存储）。

▪

^{是否开启：开启。}

i. 单击“确定”，完成定时触发器设置。

f. 创建测试事件。在函数配置界面，单击右上角“请选择测试事件”下拉框，

选择“配置测试事件”。

(39)

▪

配置测试事件：创建新的测试事件。

▪

^{事件模板：空白模板。}

▪

^{事件名称：test。}

▪

测试事件：{"message":"CDNLog-OBS"}。

i. 单击“保存”，完成测试事件创建。

g. 测试函数。在函数详情页面，单击右上角“请选择测试事件”下拉框，选择

“test”，单击“测试”。

3. 查看配置是否成功

a. 登录华为云控制台，在左侧导航栏，选择“存储>对象存储服务OBS”。

b. 单击您存储日志的桶，在左侧导航栏选择“对象”。

c. 访问路径：文件夹（桶名称）>文件夹（加速域名）>文件夹（日志日期）>日志内容。

(40)

说明

● 当前代码示例仅支持转存当前时间前一日的日志，如果您需要转存日志的加速域名前一日没有日志产生，则OBS桶侧不会产生相关文件。

● OBS桶将对转存到桶里的日志收费，具体收费规则请参考计费说明。

4. 停止日志转存服务

a. 登录华为云控制台，在左侧导航栏，选择“计算>函数工作流”，region选择

“北京四”。

b. 在左侧导航栏选择“函数”>“函数列表”，选中2中创建的函数名。

c. 在函数详情页选择“触发器”。

d. 单击“停用”，完成配置。

代码示例

代码如下所示：

# -*- coding:utf-8 -*- import requests import datetime import time import os import sys import json

from com.obs.client.obs_client import ObsClient from urllib.parse import urlparse

if sys.version_info.major == 2 or not sys.version > '3':

import httplib else:

import http.client as httplib

current_file_path = os.path.dirname(os.path.realpath(__file__))

# Adds the current path to search paths to import third-party libraries.

sys.path.append(current_file_path)

TEMP_ROOT_PATH = "/tmp/" # Downloads a file from OBS to this directory.

region = 'china' # This parameter does not need to be changed and will be used when FunctionGraph accesses OBS.

secure = True # This parameter does not need to be changed and will be used when FunctionGraph accesses OBS.

signature = 'v4' # This parameter does not need to be changed and will be used when FunctionGraph accesses OBS.

port = 443 # This parameter does not need to be changed and will be used when FunctionGraph accesses OBS.

path_style = True # This parameter does not need to be changed and will be used when FunctionGraph accesses OBS.

def handler(event, context):

logger = context.getLogger()

(41)

queryDate = context.getUserData('queryDate') if queryDate is None:

yesterday = datetime.date.today() + datetime.timedelta(-1) queryDate = yesterday.strftime("%Y-%m-%d")

timeStamp = int(time.mktime(yesterday.timetuple()) * 1000) else:

date = datetime.datetime.strptime(queryDate, "%Y-%m-%d") timeStamp = int(time.mktime(date.timetuple()) * 1000) pageSize = 20

pageNumber = 1

requests.packages.urllib3.disable_warnings()

start(context, queryDate, timeStamp, pageSize, pageNumber)

def start(context, queryDate, timeStamp, pageSize, pageNumber):

logger = context.getLogger() logUrl = context.getUserData('url')

domainName = context.getUserData('domain_name')

params = {'query_date': timeStamp, 'domain_name': domainName, 'page_size': pageSize, 'page_number': pageNumber, 'enterprise_project_id':'ALL'}

headers = {'Content-Type': 'application/json;charset=UTF-8', 'X-Auth-Token':

context.getToken()}

res = requests.get(logUrl, params=params, headers=headers, verify=False) if res.status_code != 200:

logger.info("query log urls: " + res.url + ", error: " + res.text) return ("query log urls: " + res.url + ", error: " + res.text) resJson = json.loads(res.text)

logger.info(res.text) total = resJson['total']

i = 0

for val in resJson['logs']:

i += 1

logger.info(val["link"]) url = urlparse(val["link"]) netlocs = url.netloc.split(":")

conn = httplib.HTTPConnection(netlocs[0], int(netlocs[1])) conn.request('GET', url.path + "?" + url.query)

objName = os.path.join(val["domain_name"], queryDate, val["name"]) put_content_to_obs(context, objName, conn.getresponse())

if pageSize * pageNumber < total:

start(context, queryDate, timeStamp, pageSize, pageNumber + 1)

def put_content_to_obs(context, objName, content):

ak = context.getAccessKey() sk = context.getSecretKey()

obsAddress = context.getUserData('obsAddress') destBucket = context.getUserData('destBucket')

TestObs = ObsClient(access_key_id=ak, secret_access_key=sk,

is_secure=secure, server=obsAddress, signature=signature, path_style=path_style, region=region,

ssl_verify=False, port=port, max_retry_count=5, timeout=20)

resp = TestObs.putContent(destBucket, objName, content=content) if resp.status < 300:

print('requestId:', resp.requestId)

(42)

else:

print('errorCode:', resp.errorCode) print('errorMessage:', resp.errorMessage)

(43)

7 获取客户端真实 IP

本章节介绍了不同类型的Web应用服务器（包括Tomcat、Apache、Nginx、IIS 6和IIS 7）如何获取客户端的真实IP。

背景信息

网站接入CDN加速后，源站服务器端从IP头部获取的用户访问IP不是客户端的真实IP。

当您因为业务需要获取客户端真实IP时，可以通过配置网站服务器获取客户端的真实 IP。

代理服务器（CDN、WAF等）在把用户的HTTP、WebSocket、WSS请求转到下一环节的服务器时，会在头部中加入一条“X-Forwarded-For”记录，用来记录用户的真实 IP，其形式为“X-Forwarded-For：客户端的真实IP，代理服务器1-IP，代理服务器2- IP，代理服务器3-IP，……”。

因此，您可以通过获取“X-Forwarded-For”对应的第一个IP来得到客户端的真实IP。

Nginx 如何在访问日志中获取客户端真实 IP

如果您的源站部署了Nginx反向代理，可通过在Nginx反向代理配置Location信息，后端Web服务器即可通过类似函数获取客户的真实IP地址。

1. 根据源站Nginx反向代理的配置，在Nginx反向代理的相应location位置配置如下内容，获取客户IP的信息。

Location ^ /<uri> { proxy_pass ....;

proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;

}

2. 后端Web服务器通过类似函数获取客户的真实IP。

request.getAttribute("X-Forwarded-For")

Tomcat 如何在访问日志中获取客户端真实 IP

如果您的源站部署了Tomcat服务器，可通过启用Tomcat的X-Forwarded-For功能，获取客户端的真实IP地址。

1. 打开“server.xml”文件（“tomcat/conf/server.xml”），AccessLogValve日志记录功能部分内容如下：

<Valve className="org.apache.catalina.valves.AccessLogValve" directory="logs"

prefix="localhost_access_log." suffix=".txt"

pattern="%h %l %u %t "%r" %s %b"/>

最佳实践 7 获取客户端真实 IP

(44)

2. 在pattern中增加“%{X-Forwarded-For}i”，修改后的server.xml为：

<Valve className="org.apache.catalina.valves.AccessLogValve" directory="logs"

prefix="localhost_access_log." suffix=".txt"

pattern="%{X-Forwarded-For}i %h %l %u %t "%r" %s %b" />

</Host>

3. 查看“localhost_access_log”日志文件，可获取X-Forwarded-For对应的访问者真实IP。

Apache 如何在访问日志中获取客户端真实 IP

如果您的源站部署了Apache服务器，可通过运行命令安装Apache的第三方模块 mod_rpaf，并修改“http.conf”文件获取客户IP地址。

1. 执行以下命令安装Apache的一个第三方模块mod_rpaf。

wget https://github.com/gnif/mod_rpaf/archive/v0.6.0.tar.gz tar xvfz mod_rpaf-0.6.tar.gz

cd mod_rpaf-0.6

/usr/local/apache/bin/apxs -i -c -n mod_rpaf-2.0.so mod_rpaf-2.0.c

2. 打开“httpd.conf”配置文件，并将文件内容修改为如下内容：

LoadModule rpaf_module modules/mod_rpaf-2.0.so ##加载mod_rpaf模块

RPAFenable On RPAFsethostname On

RPAFproxy_ips 127.0.0.1 <反向代理IPs>

RPAFheader X-Forwarded-For

</IfModule>

3. 定义日志格式。

LogFormat "%{X-Forwarded-For}i %l %u %t \"%r\" %>s %b \"%{Referer}i\" \"%{User-Agent}i\""

common

4. 启用自定义格式日志。

CustomLog "/[apache目录]/logs/$access.log" common

5. 重启Apache，使配置生效。

/[apached目录]/httpd/bin/apachectl restart

6. 查看“access.log”日志文件，可获取X-Forwarded-For对应的客户端真实IP。

IIS 6 如何在访问日志中获取客户端真实 IP

如果您的源站部署了IIS 6服务器，您可以通过安装“F5XForwardedFor.dll”插件，从 IIS 6服务器记录的访问日志中获取客户端真实的IP地址。

1. 下载F5XForwardedFor模块。

2. 根据您服务器的操作系统版本将“x86\Release”或者“x64\Release”目录中的

“F5XForwardedFor.dll”文件拷贝至指定目录（例如，“C:\ISAPIFilters”），同时确保IIS进程对该目录有读取权限。

3. 打开IIS管理器，找到当前开启的网站，在该网站上右键选择“属性”，打开“属性”页面。

4. 在“属性”页面，切换至“ISAPI筛选器”，单击“添加”，在弹出的窗口中，配置如下信息：

– “筛选器名称”：“F5XForwardedFor”；

– “可执行文件”：“F5XForwardedFor.dll”的完整路径，例如：“C:

\ISAPIFilters\F5XForwardedFor.dll”

5. 单击“确定”，重启IIS 6服务器。

(45)

6. 查看IIS 6服务器记录的访问日志（默认的日志路径为：“C:\WINDOWS

\system32\LogFiles\ ”，IIS日志的文件名称以“.log”为后缀），可获取X- Forwarded-For对应的客户端真实IP。

IIS 7 如何在访问日志中获取客户端真实 IP

如果您的源站部署了IIS 7服务器，您可以通过安装“F5XForwardedFor”模块，从IIS 7服务器记录的访问日志中获取客户端真实的IP地址。

1. 下载F5XForwardedFor模块。

2. 根据服务器的操作系统版本将“x86\Release”或者“x64\Release”目录中的

“F5XFFHttpModule.dll”和“F5XFFHttpModule.ini”文件拷贝到指定目录（例如，“C:\x_forwarded_for\x86”或“C:\x_forwarded_for\x64”），并确保IIS进程对该目录有读取权限。

3. 在IIS服务器的选择项中，双击“模块”，进入“模块”界面。

4. 单击“配置本机模块”，在弹出的对话框中，单击“注册”。

5. 在弹出的对话框中，按操作系统注册已下载的DLL文件后，单击“确定”。

– x86操作系统：注册模块“x_forwarded_for_x86”

▪

名称：x_forwarded_for_x86

▪

路径：“C:\x_forwarded_for\x86\F5XFFHttpModule.dll”

– x64操作系统：注册模块“x_forwarded_for_x64”

▪

名称：x_forwarded_for_x64

▪

路径：“C:\x_forwarded_for\x64\F5XFFHttpModule.dll”

(46)

6. 注册完成后，勾选新注册的模块（“x_forwarded_for_x86”或

“x_forwarded_for_x64”）并单击“确定”。

7. 在“ISAPI和CGI限制”中，按操作系统添加已注册的DLL文件，并将其“限制”改为“允许”。

– x86操作系统：

▪

ISAPI或CGI路径：“C:\x_forwarded_for\x86\F5XFFHttpModule.dll”

▪

^描述：x86

– x64操作系统：

▪

ISAPI或CGI路径：“C:\x_forwarded_for\x64\F5XFFHttpModule.dll”

▪

^描述：x64

8. 重启IIS 7服务器，等待配置生效。

9. 查看IIS 7服务器记录的访问日志（默认的日志路径为：“C:\WINDOWS

\system32\LogFiles\ ”，IIS日志的文件名称以“.log”为后缀），可获取X- Forwarded-For对应的客户端真实IP。

(47)

A ^修订记录

发布日期修订记录

2021-12-28 第九次正式发布。

本次更新说明如下：

● 更新“如何提高缓存命中率”章节。

2021-09-08 第八次正式发布。

● 更新“CDN日志转存到OBS”代码示例。

2021-06-18 第七次正式发布。

● 新增“获取客户端真实IP”

2021-04-28 第六次正式发布。

● 新增“CDN日志转存到OBS”

2021-04-21 第五次正式发布。

● 新增“如何提高缓存命中率”

2021-04-02 第四次正式发布。

● 新增“CDN加速ECS资源”

2021-03-19 第三次正式发布。

● 更新“CDN加速OBS桶文件”

● 新增“如何设置缓存过期时间”

最佳实践 A 修订记录

(48)

发布日期修订记录

2020-04-15 第二次正式发布。

● 更新操作步骤

● 优化相关描述

2019-06-27 第一次正式发布。

最佳实践 A 修订记录

如何提高缓存命中率_内容分发网络 CDN_最佳实践_华为云

CDN

最佳实践

目 录

1 CDN 加速 OBS 桶文件... 1

2 CDN 加速 ECS 资源...13

3 CDN 加速 WAF 防护资源...18

4 如何设置缓存过期时间... 23

5 如何提高缓存命中率... 28

6 CDN 日志转存到 OBS...31

7 获取客户端真实 IP... 40

A 修订记录... 44

1 CDN 加速 OBS 桶文件

1.1 概述

背景介绍

CDN 加速 OBS 文件方案

方案优势

适用场景

约束与限制

KMS 加密文件配置

1.2 CDN 加速 OBS 桶文件（CDN 控制台）

场景介绍

数据准备

前提条件

配置步骤

▪

▪

▪

▪

▪

1.3 CDN 加速 OBS 桶文件（OBS 控制台）

场景介绍

数据准备

前提条件

配置步骤

▪

▪

▪

1.4 多云存储数据同步方案

应用双写

数据回源

Serverless 触发式上传

2 CDN 加速 ECS 资源

前提条件

背景介绍

方案优势

配置步骤

▪

▪

▪

▪

3 CDN 加速 WAF 防护资源

前提条件

背景信息

CDN+WAF 的配置原理

配置场景

▪

▪

▪

▪

4 如何设置缓存过期时间

源站对 CDN 节点缓存的影响

根据业务类型设置缓存过期时间

操作步骤

配置示例

5 如何提高缓存命中率

背景信息

查看缓存命中率

优化缓存命中率

判断 URL 是否命中缓存

6 CDN 日志转存到 OBS

前提条件

操作步骤

▪

▪

▪

▪

▪

▪

▪

目录

5 ^{如何提高缓存命中率}

A ^修订记录
