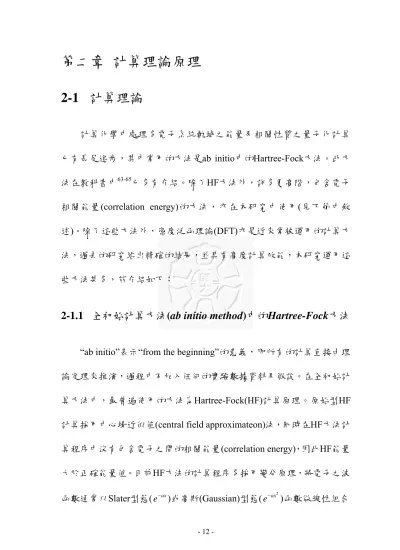

第二章 計算理論原理
2-1 計算理論
計算化學中處理多電子系統軌域之能量及相關性質之量子化計算 已有長足進步,其中常用的方法是ab initio中的Hartree-Fock方法。此方 法在教科書中63-65已多有介紹。除了HF方法外,許多更高階,包含電子 相關能量(correlation energy)的方法,亦在本研究中使用(見下節中敘 述)。除了這些方法外,密度泛函理論(DFT)亦是近來常被運用的計算方 法,過去的研究給出精確的結果,並具有高度計算效能,本研究運用這 些方法甚多,茲介紹如下:
2-1.1 全初始計算方法(ab initio method)中的Hartree-Fock方法
“ab initio”表示“from the beginning”的意義,即所有的計算直接由理 論定理來推演,過程中不加入任何的實驗數據資料及假設。在全初始計 算方法中,最普遍使用的方法為Hartree-Fock(HF)計算原理。原始型HF 計算採用中心場近似值(central field approximateon)法,同時在HF方法計 算程序中沒有包含電子之間的相關能量(correlation energy),因此HF能量 大於正確能量值。目前HF方法的計算程序多採用變分原理,將電子之波 函數通常以Slater型態(e−ax)或高斯(Gaussian)型態(e−ax2)函數做線性組合
- 這些函數稱為基底函數(basis function),HF計算方法即是從起始的波 函數開始,計算基底函數線性組合前之係數,進行自洽場(self-consistent field)計算直到結果收斂,而得到Hartree-Fock的能量值。
HF方法的限制是未包含電子之間的相關能量(correlateion energy),
因此有多個針對HF原型進行相關能量修正的計算方法:(1)Møller-Plesset 微擾理論的MPn方法;(2)歸納性共價鍵(GVB)方法;(3)多重組態自洽場 (MCSCF)方法;(4)組態交互作用(CI)方法;(5)偶合叢集(CC)方法。方法 的選用,代表著考慮系統中電子間相關能量的層級,如下表2-1最右邊 的Full CI,表示考量所有電子的相關能量,配上無窮大的基底群函數,
則是薛丁格方程式的正確解。
Electron correlation →
HF MP2 MP3 MP4 QCISD(T) …… Full CI
Minimal ……
Split-valence ……
Polarized ……
Diffuse ……
High angular
Momentim ……
…… …… …… …… …… …… …… ……
Basis Set Type →
∞ HF
Limit …… Schrödinger Equation 表2-1 計算化學中各種不同的ab initio方法和標準基底群函數
上表2-1中,垂直各行表示各種不同的理論方法,愈往右側的方法 代表著考慮更多的電子相關項,計算的結果越正確。水平各列則是不同 的基底群函數,愈往下方則基底群越大。當選用的計算方法與基底群函 數愈往右下方靠近時,所計算的結果也會越來越精確,其極限為薛丁格 方程式的正確解,但是相對地,完成計算所需的時間與電腦資源也隨之 增大。所以根據分子系統的大小規模與計算用電腦資源,我們擇定CC 方法的CCSD(T)配合6-311+G(3df,2p)的基底函數來進行計算研究。
CC(Coupled Cluster)方法則是包含無限多項的相關項函數,此 波函 數可寫成63:
0
CC e
Ψ = ΦT (2-1)
2 3
0
1 1 1
1 2 6 !
k k
e k
∞
=
= + + + + =
∑
T T T T " T (2-2)
cluster operator T可表示為:
1+ 2 + 3 + + N
=
T T T T " T (2-3)
結合CC波函數之後,薛丁格方程式應記為:
0 0
eTΦ = EeTΦ
H (2-4)
cluster operator T 即是所考慮的激發項,如果operator T只含有T1,即表 示不加入任何的激發態項,就等於原始的HF結果。所以最低層級的近似 式為 T=T2,稱作Coupled Cluster Doubles (CCD)。若要再精確時,則
T=T1+T2,即CCSD。接著進階層級是T=T1+T2+T3的CCSD(T)71-74, 為包含三重態激發項的CC方法。在CC方法中,CCD與CCSD的使用是 屬於一般性的計算方法,若要獲得可信度高的結果,應使用更高層級的 CCSD(T)方法計算。
2-1.2 密度泛函理論 ( Density Functional Theroy, DFT )
由於多電子系統的Schrödinger方程式之電子波函數沒有解析解。所 以另一個解決的方法即密度泛函數。密度泛函理論由Hoenburg與Kohn 證明藉著電子密度即可決定分子的基態電子能量63,64。即採用解電子密 度來取代解波函數決定分子能量。至於原理的實際運用,則是Kohn與 Sham發展出似HF方法的線性組合函數,稱為Kohn-Sham orbitals65,利用 KS方程式去解多電子系統的電子基態。
Hoenburg與Kohn(HK)定理是密度泛函數理論的基礎,此HK定理專 注在電子外部位能vext
( )
r 與基態電子密度n( )
r 間的關係。此能量泛函數[ ]
E n 如下:
( )
s( )
ext( )
Coul( )
xc( )
E n⎡⎣ r ⎤⎦ =T ⎡⎣n r ⎤⎦+ E ⎡⎣n r ⎤⎦+E ⎡⎣n r ⎤⎦+ E ⎡⎣n r ⎤⎦ (2-5) 式中: Ts ⎡⎣n
( )
r ⎤⎦為電子不交互制約的動能。( )
Eext ⎡⎣n r ⎤⎦為電子在外部位能場中移動時的庫侖能。
( )
ECoul ⎡⎣n r ⎤⎦為電子彼此間的庫侖作用產生的古典位能。
式(2-5)中的最後一項Exc ⎡⎣n
( )
r ⎤⎦為包含量子力學的交換與相關能量。此 HK定理要得到正確的基態能量值,則必須要有正確的基態電子密度。利用KS方程式組,採用變分原理找出正確的基態電子密度,把此正確的 基態電子密度代回式(2-5),即可獲得正確的基態能量。
( ) ( ) ( )
2 2
2 veff i i
m ϕ ε ϕι
⎡ ⎤
− ∇ + =
⎢ ⎥
⎣ = r ⎦ r r
(2-6)
( ) ( ) ( )
2 3( ) ( )
eff eff ext xc
n '
v v n v e d r' v n
= ⎡⎣ ⎤⎦= +
∫
- 'r + ⎡⎣ ⎤⎦r r r r
r r (2-7) 電子密度
( ) ( )
21 N
i i
n ϕ
=
=
∑
r r (2-8)
式中: m為電子質量。
e為電子電荷。
r為電子的位置。
εi為此電子系統的總能量。
ϕi為第 i 個電子的波函數。
此式(2-6)~(2-8)即為KS方程式組,從起始的組合函數計算,進行自洽場 (self-consistent)計算直到收斂獲得正確的基態電子密度。
密度泛函數理論在Gaussian 98 程式66中有許多不同的方法,例如:
B86、B3P86 … 等,我們所使用的是混合形泛函數B3LYP67-70,此泛函數 具有Hartree-Fock電子與電子之間的交換能量(exchange energy)和密度泛 函數理論的電子相關能量(correlation energy)。
B3LYP:為一個hybrid density function
B:Becke 3:三個變數 LYP:Lee-Yang-Parr
( )
30 30 88( )
3 1 1 D 1 F 2 1 3 VWN 3 LYP
B LYP T V J X X X C C
E =E +E +E + −C E +C E +C E + −C E +C E
其中: C1、C2、C3為符合實驗資料(Fitting experimental data)而來。
ET為電子動能項。
EV為電子位能項。
EJ為電子排斥項。
D30
EX 為Dirac exchange energy。
F30
EX 為Fock exchange energy。
88
EX 為Becke在1988年所提出的exchange energy。
VWN
EC 為Vosko-Wilk-Nusair correlation energy。
LYP
EC 為Lee-Yang-Parr correlation energy。
一般而言,對於較大的分子系統以DFT方法計算會較傳統ab initio 的G2、MP、MP2… 等來得節省。關於共價分子的計算結果比較,DFT 理論比傳統方法能獲得較佳的能量近似值,更可以獲得最佳的振動頻率 值63-65。
2-1.3 過渡狀態理論 ( Transition State Theory )
基本的過渡態理論以反應系統的位能面為基礎,認為反應物一旦達 到過渡狀態時,則反應物一定會向產物轉化。也就是說,過渡態是自反 應物向產物方向的不折回點。因此,計算單位時間單位體積內越過過渡 態的分子數目,就能求得反應速率。所以對於反應A+ BC→AB+C, 過渡態理論認為:
1. 反應物分子應先活化為處在過渡狀態(高位能處)的活化錯合物,然 後再分解為產物。
2. 反應物與活化錯合物之間達成熱平衡,
3. 活化錯合物
[
A" "B C]
≠處在位能面頂點,一次振動就會使活化錯 合物分解成產物。即[ ]
A+ BCU A" "B C ≠ →AB+C 其反應速率常數可表示如下:
Eo RT B
A BC
k T Q
k e
h Q Q
≠ −
= (2-9)
式中:h為蒲朗克常數、kB為波茲曼常數。
Q≠為扣除反應座標後的過渡態分子的配分函數。
QA、QBC則是A、BC分子的單位體積內的配分函數。
若反應進行到穿越過渡態時,其位能面恰如一個不會折回的拋物
線,則過渡態理論能提供精確的速率常數。但是實際反應過程中,過渡 態也可能會折回反應物,所以過渡態理論所計算的速率常數值,通常會 高於正確的速率常數值。因此沿著反應座標尋找反應瓶頸來計算速率常 數,沿著反應座標嘗試不同位置過渡態來尋找反應瓶頸(反應速率最慢 處),並計算此位置的速率常數,由此所獲得的的速率常數最小值將會 接近實際值,此稱為變分過渡態理論(Variational Transition State Theory, 簡稱VTST)77。
此沿著反應路徑出現的反應瓶頸處,會是反應系統自由能處在最高 狀態,而狀態數總和則是最小,所以得到的反應速率最小值會接近實際 值。對於沒有能量障礙(即無活化錯合物生成)或能量障礙非常小的分解 產生自由基的化學反應(如CH4 → ⋅CH3 + ⋅ )H ,此變分過渡態理論更顯 重要。
CH4
CH3 H
⋅ + ⋅
反 應 座 標 能
量
2-1.4 RRKM 理論 ( Rice-Ramsperger-Kassel-Marcus Theory )
RRKM理論係由四位科學家Rice、Ramsperger、Kassel及Marcus所發 展,此理論75特別適合用於單分子(unimolecular)的分解反應,該理論納 入過渡態理論中的活化錯合物的觀念,並考慮分子內部的能量,將1922 年Lindemann F. A.提出的單分子分解機構76修改為:
(1) A M kk11 A*
( )
E* M + YZZZZZZX− + (2) * k2( )E* kA ⎯⎯⎯→A≠ ⎯⎯→≠ products
A*為活化的高能分子,是由A與M(M也可能是A)碰撞產生的具有較高能 量E*(E*>Eo)的分子。但是A*要轉變成產物,還必須要穿越過渡態 A≠, 在此過程中,為了克服能量障礙 Eo,消耗E* −E≠ =Eo的能量。RRKM 理論主要探討的是活化分子A*的速率常數 k2,認為 k2與活化分子的總能 E*有關,A*的總能 E*越高,反應速率越快。RRKM理論提出對A*與 A≠之 間能量轉移的假設:
1. 活化分子A*所獲得的能量很快地在分子內所有的振動模式傳遞分 配,能量傳遞的速率比反應速率快許多,即A*(E*>Eo)的所有振動 量子態對A*轉化成產物的貢獻是相等的。
2. 假設A*與 A≠之間維持著熱力學平衡,故 A≠的濃度可以始終維持在
平衡濃度。當反應(2)達平衡時,有k2
( )
E* =k≠ [[ ]AA*≠] 。3. 強碰撞假設:反應分子的活化與去活化是單一步驟的隨機碰撞,即 A*與 M的每一次碰撞導致去活化,而 A與 M的每一次有效碰撞均能 產生高能的活化分子。
根據上述的假設,所以利用統計力學與量子力學可以導出單分子反 應的微觀速率常數:
( ) ( )
( )
*
* o
2 *
G E E k E
hN E
≠ −
= (2-10)
式中,N E
( )
* 為活化分子A*的狀態密度,G≠(
E* − Eo)
為過渡態 A≠在能量 範圍 0 ~ E−Eo內的量子態數目,h為蒲朗克常數。
本篇研究的O(1D)與C2H5F、N2H4碰撞後生成一個長生活期的活化高 能分子(相當於Lindemann機構的A*),接著此活化分子進行各路徑的分 解反應,而各反應路徑的速率常數,利用式(2-10)即可獲得。
2-1.5 變分RRKM 理論 ( Varitational RRKM Theory, VRRKMT )
變分RRKM理論77的概念源自於變分過渡態理論(VTST)63,75,對於 反應位能面沒有馬鞍點的路徑,變分RRKM(VRRKM)非常重要。所謂 VRRKM是沿著反應座標尋找各種不同的過渡狀態位置(稱作VTS點),
並計算它們的速率常數。沿著反應座標尋找過渡狀態,在不同點有不同 的能量與振動模式。計算每個點的狀態總數,由最小狀態數時的點為過 渡態並計算速率常數,此最小的速率常數值會最接近真實的情況,這個 步驟便叫做”變分RRKM理論”。
VRRKM在沒有鞍點的反應時特別重要,尤其是沿著一個解離路徑 進行的反應,例如CH4 → ⋅CH3 + ⋅H。在微正則(microcanonical)情況下,
可根據下式(2-11)沿著反應路徑求得速率常數的最小值。
( *) dk E 0
dq≠ = (2-11)
進行VRRKM計算時需要求得的有古典位能、零點振動能、振動頻 率等資料,茲介紹如下:
2-2 計算方法
2-2.1 ab initio 計算
利用套裝計算軟體Gaussian 9866進行各項計算工作。將反應系統的 反應物、中間產物(intermideates)、過渡狀態(transition states)及產物等,
採用B3LYP/6-311++G(d, p)進行結構最佳化(optimize)及振動頻率計算,
所有穩定態的振動頻率均須為正值,而一級馬鞍點過渡狀態的振動頻率 會出現一個虛頻率(imaginary frequency),此虛頻率利用分子結構觀測軟 體GaussView的檢測,確認振動模式符合反應路徑要求。當所有物種的 結構、頻率等資料確認無誤後,採用B3LYP所求得的分子最佳結構來進 行CCSD(T)/6-311+G(3df, 2p)的高階單點能量計算。
完成兩階段的計算,接著將CCSD(T)/6-311+G(3df, 2p)所得的單點能 量值加上B3LYP/6-311++G(d, p)的零點振動能(zero point energy, ZPE),
即CCSD(T)/6-311+G(3df, 2p)//B3LYP/6-311G++(d, p)+ZPE[B3LYP/
6-311G++(d, p)]。到此已經完成各物種的結構及能量部分的理論計算。
利用各物種的能量,來進行各反應路徑的相對位能面探討,從反應能量 障礙及產物能量的相對關係中,探討最適合的反應途徑,並進一步計算 及討論各反應途徑的速率常數大小,藉此計算產物的產量比率。
2-2.2 RRKM與 VRRKM 計算
RRKM理論中,單分子的分解反應過程:A* ⎯⎯k→A≠ → products。 在碰撞能加內能 E 時的單分子的分解反應速率 k(E) 可表示為:
( ) ( )
( )
W E E
k E h E
σ
ρ
≠ − ≠
= × (2-12)
( )
k E :microcanonical速率常數。
σ:對稱係數(symmetry factor)。
h:蒲朗克常數(Planck constant)。
( )
W≠ E−E≠ :具有反應能障E≠之過渡狀態的狀態總數。
( )
Eρ :被活化的反應分子(energized reactant)的狀態密度。
式中W≠
(
E−E≠)
與ρ( )
E 可利用鞍點方法75(saddle-point methods)求 得。一般具過渡狀態的單分子反應路徑的速率常數,可以直接將反應總 能(分子內能E加上碰撞能)、反應活化能、反應物分子及過渡狀態的振 動頻率等參數代入上式(2-12),即可獲得該反應步驟的速率常數。對於在反應位能面沒有能量障礙的分解路徑:CH4 → ⋅CH3 + ⋅H, activated CH4直接斷C-H鍵,此時的速率常數計算,則利用前述2-1.4 節之VRRKM計算方法,來決定過渡狀態位置,找出最小狀態數:
( )
= 0C
k E R
∂
∂ 或
(
, C)
= 0C
W E R R
∂
∂ (2-13)
W: 狀態(state)的數目。
RC: 斷鍵反應方向,例如CH4 → ⋅CH3 + ⋅H的斷鍵反應方向,則是 在C-H鍵方向上。
此法是利用B3LYP/6-311++G(d, p)沿著反應座標(C-H鍵),沿著斷 鍵方向進行鍵長的掃描(其掃描結果所得的總能量值必須小於活化反應 物總能量值),然後將B3LYP計算獲得的零點振動能及振動頻率(3N−7個) 代入計算程式,找出具最小狀態數的鍵長,此即VTS 點。為求得精確能 量值,取出VTS點的最佳結構資料進一步執行CCSD(T)/6-311G+(3df, 2p) 計算與零點振動能校正。接著將VTS 點的各項參數依照前述 RRKM 計算 方法,即可求得斷鍵反應路徑的速率常數,此速率常數為斷鍵位能面中 的反應瓶頸,因此可以作為斷鍵反應路徑的速率常數。
