第四章系統實現

本研究，利用以 XML 為儲存單元的 XML 原生資料庫來儲存 ebXML 的核心組件，搭配 RDF/OWL，作為查詢時的參考文件，並以 JAVA 可跨平台的特性，使用 JSP 動態網頁程式開發與設計可相容於 XML 原生資料庫的查詢系統。

本章第一節說明查詢系統的架構、建置環境。第二節則分別介紹檔案選取與匯入、Local 查詢的細項與 Federation 的查詢功能。第三節則說明實作的情況。

第一節系統架構規劃與建置環境

依據 CCTS V3.0 Implementation Verification，這份文件內所提供的資訊內容，本研究整體系統架構圖如下，此查詢系統結合 Semantic Web 概念與 XML 原生資料庫:eXist，簡稱為 SES(Semantic and eXist System) Web 系統:

圖 4.1 系統規劃之使用者案例圖

(2)

名稱版本

Java 環境 Java 6.0

JWSDP 2.0 JAXP、JAXB、JAX-WS…

Java OpenSource package jdom 1.0、JExcel 1.0、

Jena-2.5.5_RDF_OWL、Axis-1_4、

Web 環境與技術 Tomcat 5.5

JSP/Server、JavaScript、HTML、CSS 儲存庫開放原始碼技術 eXist

其他使用工具 XMLSpy、Protege 表 4.1 系統建置環境

此 SES 查詢系統主要是安裝 eXist 作為儲存、管理 ebXML 核心組件的 XML 文件，另外在安裝部署上需使用 Tomcat5.5 與 Java6.0 做為執行時期的 Web 環境。而本系統主要執行查詢功能的應用，主要也是採用 Java 程式語言，並且使用 Tomcat5.5 之容器管理和 JSP/Servlet 撰寫。利用 JWSDP 與 Axis，是利用來作 Java Web Services 的功能，也就是本研究中 Federation Search 的主要核心技術所在。對於處理 ebXML 核心組件部份，因為檔案部分為 Office Excel 的檔案格式，因此採用 JExcel 套件，來讀取當中核心組件的資訊。而對於 XML 檔案之處理，是透過 JDOM 套件，可以方便的將 XML 資料檔案轉換成 Java 物件，之後加以讀取及修改，最後可以輸出成 XML 檔案。

(3)

第二節系統功能架構

我們依據上述之「使用案例圖」，大致將 SES 查詢系統規劃為三個子系統，

分別為「檔案轉換與匯入子系統」、「Local 查詢子系統」、「Federation 查詢子系統」，以下將針對個別子系統加以描述。

4.2.1 子系統說明

圖 4.2 SES 系統架構圖

檔案轉換與匯入子系統:

此子系統主要是當使用者要做查詢功能時，首先要先選擇、瀏覽所要查詢的檔案。選擇完畢之後，輸入想要轉換的 Object Class，會依照輸入的 Object Class，將相關的 XML 檔案存入 eXist 資料庫中。而本系統設計了兩種查詢 ebXML 核心組件的方法:Local Search 與 Federation Search。

(4)

Local 查詢子系統:

此子系統主要是針對使用者目前所使用的機器上面作查詢 ebXML 核心組件的動作，並將核心組件當中的 CC、BIE 與 DT 之間的關係做一個完整的串連，使其成為一個彼此交錯的關係網，可以減少使用者查詢時的時間浪費，增加在查詢時的便利性及準確性。

Federation 查詢子系統

此子系統主要是利用 Web Services 的技術，透過網際網路的便利性，將使用者目前所使用的機器與另一台機器作連結，將使用者目前在查詢的工作，將 Query 傳送到別台機器上做相同查詢的工作，而機器作完運算之後，會將其結果回覆給使用者使用的此台機器上，並可將兩台的結果做一個比較，以達到最大的查詢結果。

4.2.2 系統網頁架構

圖 4.3 系統網頁架構圖

(5)

我們依據上述的子系統，進行網站的規劃與整理，擬定了各個部份的網頁架構，上圖為系統網頁之架構，如圖所示系統首頁為瀏覽檔案畫面，而進入 Search 功能之後，就可以分別選擇所要查詢的細項，分為 Local 與 Federation 查詢，

其底下均為功能處理的 JSP(Java Server Page)檔案。

第三節 SES 系統實作

本系統在查詢子系統中，共實作有十種不同的查詢關係，使用者可以透過網路直接對系統作查詢的工作，使用者不需進行額外的程式安裝，就可以輕易的進行查詢功能，並在兩大瀏覽器 Internet Explorer 與 Firefox 相容性做過測試，

以降低使用問題。下面介紹各個子系統功能設計與實作介面。

4.3.1 檔案轉換與匯入子系統

1.進入此系統後，在檔案轉換介面，首先選擇、瀏覽所要轉換的 Excel 檔案名稱。

圖 4.4 檔案選擇視窗

(6)

2.選擇完畢之後，就將檔案路徑記錄起來，並將檔案轉換成 XML 的格式。

3.最後將轉換好的檔案匯入到 eXist 資料庫中，此時即完成「檔案轉換與匯入子系統」這個步驟。

4.3.2 Local 查詢子系統

在此小節之中，查詢功能會討論到的有: Context Search (without and with) OWL/RDF、ACC find ACC、ABIE find ABIE、BCC find ACC、BBIE find ABIE、

BBIE find BCC、BCC find BBIE、BBIE find DT、DT find BBIE、ACC find ABIE 與 ABIE find ACC。在此並不會一一談到，只會討論以下比較重要的幾點。

1. Context Search (without and with) OWL/RDF:

Context Search with OWL/RDF:

圖 4.5 Local:利用 OWL/RDF 查詢

(7)

Context Search without OWL/RDF:

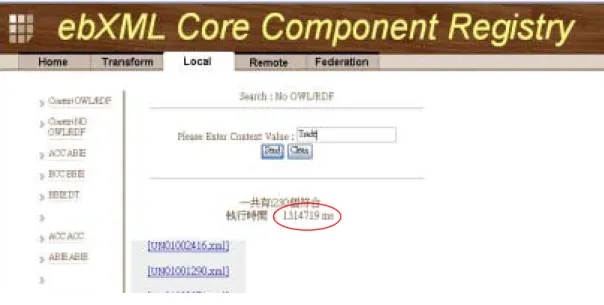

圖 4.6 Local:無利用 OWL/RDF 查詢

由上面兩圖所示的時間差別，我們可以知道有 OWL/RDF 的效率可以增加多少了!!

2. ACC find ABIE:

依據 CCTS V3.0 Implementation Verification 這份文件上所提到的，ACC 與 ABIE 之間的關聯是由於物件類別將彼此之間的關係連接起來；但 ABIE 有多個物件類別修飾語將同一個物件類別分為多個，所以造成一個 ACC 會對應到多個 ABIE。此系統根據 CCTS V3.0 文件所示，將兩者關係串聯起來，其結果如下兩圖所呈現，所查詢的 ACC 為 Contract 類別:

Step1:輸入要查詢的物件類別。

圖 4.7 Local: ACC ABIE 輸入查詢字彙

(8)

Step2:按下 Send 鍵之後，就得到結果。

圖 4.8 Local: ACC ABIE 查詢結果輸出

3. BCC find BBIE:

核心組件 CC 中的 BCC，與 BIE 中的 BBIE，利用屬性用語(Property Term) 與表示用語(Representation Term)，將兩者之間的關係連結；由於 BBIE 的屬性用語之前有屬性用語修飾語將同一個屬性用語分成多個，使多個 BBIE 會對應到同一個的 BCC。此子系統將兩者關係呈現出來，結果如下列圖所示，所查詢的字彙依序為 Contract、Type 與 Code:

Step1:輸入要找尋的項目:

圖 4.9 Local: BCC BBIE 輸入查詢項目

(9)

Step2:按下 Send 鍵之後，得查詢結果。

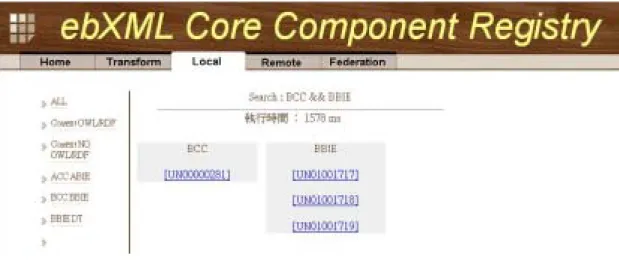

圖 4.10 Local: BCC BBIE 結果輸出

4. BBIE find DT:

在 BBIE 此核心組件中，與 DT 有關的是由 Data Type Qualifier(s)、Data Type 與 Qualified Data Type UID，而其中 Qualified Data Type UID 就已經明確說明哪幾項 BBIE 與哪一個 DT 是有關係的，因此方便我們可以很容易的辨識。系統條列式的說明，如圖下圖所示，所查詢的 qDT 為”Document”:

Step1:輸入查詢項目

圖 4.11 Local: BBIE DT 輸入項目查詢

(10)

Step2:按下 Send 鍵後，得查詢結果。

圖 4.12 Local: BBIE DT 結果輸出

4.3.3 Federation 查詢子系統

此小節利用Ｗeb Services 的技術，將在本機中所下的 Query，透過Ｗeb 的功能，將 Query 傳送到另外一台主機，在那台主機上進行運算，之後將結果在透過 Web 回傳到本機中。如此即達到了 Federation 的功能。在此子系統之下，

我們也將上述 Local 查詢子系統中查詢的項目類別，一起呈現。

1. Federation Context Search (without and with) OWL/RDF:

Context With OWL/RDF:

圖 4.13 Federation: 利用 OWL/RDF 查詢

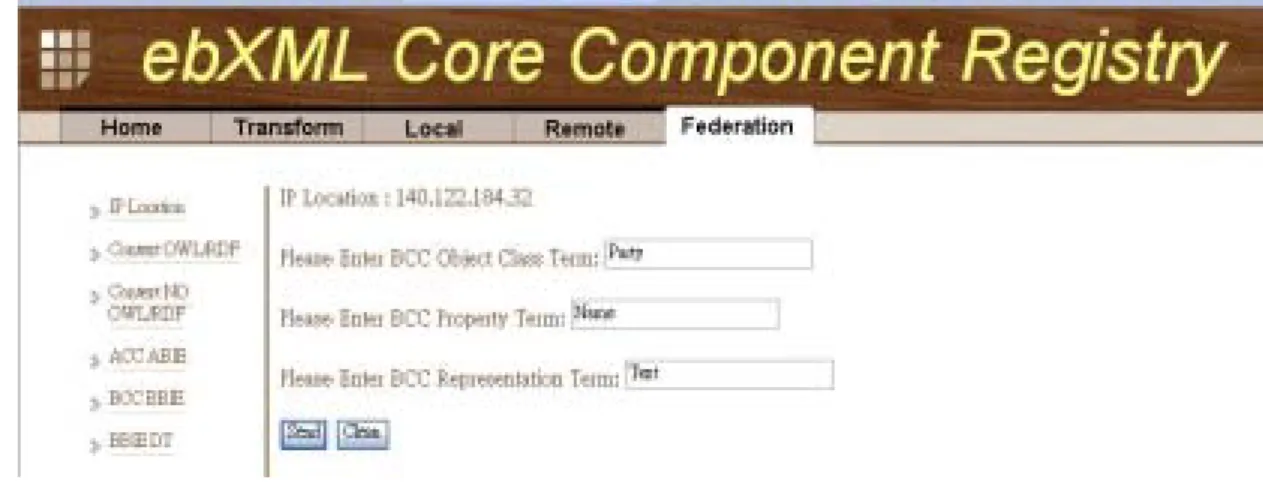

(11)
