中文摘要

本研究係三年期計畫，主要探討Fe59Mn30Si6Cr5形狀記憶合金經不同程度之塑性變形和 退火後，其內部織構的分布情形與形狀記憶效應之間的關係，及在不同回復溫度和拉伸應 變下，其熱機訓練行為的差異。另外，也針對固定應變下，藉由不同程度之壓縮應力鬆弛 試驗，觀察其差排或疊差的分布情形與鬆弛效應之關係，及在不同溫度之熱循環和恆溫環 境中，循環次數與溫度對合金鬆弛量的變化。

實驗結果顯示，合金經不同熱機處理後，其主要的fiber 均為平行 ND(normal direction) 的 ζ-fiber。隨著不同加工量和形變溫度，會形成不同方向之形變織構或再結晶織構，其對 形狀記憶效應則未有明顯之影響。合金經熱機訓練後，可造成母相中疊差的形成，提高疊 差機率而降低應力誘發 ε 麻田散體所需的臨界應力，使母相更容易變態為應力誘發 ε 麻 田散體。在較高回復溫度下，由於可有效消除因熱機訓練所導入之差排，減緩循環硬化效 應，使應力誘發 ε 麻田散體能完全變態為母相γ，進而提升形狀回復率。在常溫下，合金 之壓縮鬆弛現象約在 6 小時後便呈現穩定的狀態，隨時間增加幾乎不再有明顯的鬆弛。在 拘束力下，熱循環過程牽涉到相變態，導致合金產生熱應力與形狀回復效應，在這雙重因 素影響下，造成合金應力鬆弛之現象。當循環熱滯越大時，鬆弛現象越明顯，但經多次熱 循環後，將趨於應力平衡狀態。由微結構之觀察得知，鬆弛效應是由於合金經過內部之調 整，將結構內高應變能區域慢慢轉換為低應變能區域之穩定狀態，藉由差排或疊差的形成 來降低內部應變能，使應力鬆弛現象和緩。但隨著熱循環次數增加，合金內部的疊差除了 優選方位排列外，將會誘發第二方位甚至第三方位疊差之生成，其變形程度與循環溫度差 成正比，造成合金微結構的不穩定，直接影響到鬆弛量變化，此結果將隨著熱循環次數增 加而更為明顯。 關鍵詞：鐵基形狀記憶合金、塑變織構、熱機訓練、壓縮應力鬆弛、熱循環

Abstract

The purpose of this three-year research is to investigate the relation between the deformation texture of FeMnSiCr shape memory alloy and the shape memory effect when the FeMnSiCr shape memory alloy is under various conditions of plastic deformation and annealing, and to show the difference of thermo-mechanical behavior of the FeMnSiCr shape memory alloy in various recovery temperature and tensile strain. In addition, the relation between the dislocations or stacking faults of the alloys and the relaxation effect is studied when the FeMnSiCr shape memory alloys are under various conditions of compressive stress relaxation tests. The difference of the stress relaxation of the alloys at various thermal cycling and constant temperatures is also examined.Experimental results showed that the major fiber of the FeMnSiCr alloy by different thermo-mechanical treatment is the ζ fiber which parallels to the normal direction. With various strain and deformation temperature, several directions of the deformation texture or reorientation texture can be formed. Stacking faults can be formed by thermo-mechanical training. Thus, the stacking fault probability increases, and the critical shear stress for inducing martensite is reduced. At higher recovery temperatures, the cyclic hardening effect can be reduced by eliminating the density of the dislocations, and the stress-induced martensite can recover to the parent phase γ completely. The relaxation phenomenon of the FeMnSiCr alloy becomes negligible after about six hours at room temperature. The thermal stress and shape recovery effect of the FeMnSiCr shape memory alloys cause the stress relaxation under the stress and thermal cycling. The relaxation is quite obvious when the hysteresis of the cycling raises, and it tends to the equilibrium state of stresses after several thermal cycling. The relaxation effect of the alloys is attributed to the transformation of the higher strain energy region into the lower one by the rearrangement of dislocations and stacking faults to reduce the internal strain energy. The stacking faults of the secondary orientation are also induced with increasing the numbers of thermal cycling in addition to the primary orientation arrays. The extent of the change is proportional to the cyclic temperature, and the unstable structure of the alloys directly affects the relaxation which increases with increasing the numbers of thermal cycling.

Keywords: Fe-based shape memory alloy, Deformation texture, Thermo-mechanical training, Compressive stress relaxation, Thermal cycling

第一章

前言與研究目的

TiNi 形狀記憶合金(SMA)具有所謂的熱彈性型麻田散體變態，因而擁有優良的形狀記 憶效應(SME)及超彈性(SE)，並且廣泛應用於醫學與電機機械等方面。但是對於一般工業上 之應用，例如管路接頭、鋼筋接合、模具束縛等，由於記憶材料元件的體積較大，故倘若 仍然採用TiNi 形狀記憶合金，則由於成本偏高，將會降低其應用效能與市場競爭力。事實 上，在最近十幾年，學術研究機構與工業發展單位已經成功的開發出新的記憶合金系統— 即所謂的”鐵基形狀記憶合金”，雖然鐵基記憶合金只具有單向記憶效應(one way SME)，但 由於其製造成本相當低廉，而且在適當的成分設計與熱機處理之下，能夠達到良好的記憶 效應，其中又以Fe-Mn-Si 基合金最受矚目。在工業上具有極大的應用潛力與市場競爭力， 故廣受國內外之學術研究機構與工業界之重視。目前正積極研究此系列合金之製造技術及 拓展其應用領域。 鐵基形狀記憶合金的應用，最具潛力的是製成套筒元件—即管接頭，用於水電管路、 輸油管、瓦斯管線等之接合。利用鐵基形狀記憶合金連接管路的原理說明如下：在室溫下， 使管接頭擴孔形變，形變後管接頭內徑大於被連接管子的外徑，因此可使被連接管子較容 易插入管接頭中間，然後加熱管接頭到一定溫度(Af 以上)，管接頭欲恢復其原來小口徑形 狀而收縮抱緊管子，達到連接管路的目的。目前大陸方面已經將鐵基形狀記憶合金製造的 管接頭，實際應用於油田工程管線之連接，例如勝利油田之工程管線，華北油田與中原油 田之高壓注水管線，天津無機化學工廠與大慶煉油廠輸送酸、鹼介質管線等之接合。利用 鐵基形狀記憶合金管接頭連接管路是屬於一項全新的接合技術，與傳統的銲接法相比，它 具有一系列的優點，故可廣泛應用於石油、化工、機械、建築等工業及國防領域。 雖然鐵基形狀記憶合金之應用潛力相當大，但仍存有許多亟待研究與解決之問題，簡 單說明如下： 1.形狀記憶效應之提昇：鐵基(Fe-Mn-Si)記憶合金之形狀回復率無法完全，約僅達 80%左 右，而其可回復應變量亦不大，單晶之回復量可達4%，而多晶僅可回復 2%。雖然添加 Cr、 Ni 元素及熱機訓練可有效提昇形狀記憶效應，但仍然無法臻於完美。 2.應力鬆弛現象：管接頭是應用 ε 麻田散體逆變態成 γ 母相時，產生回復形狀及壓縮應力而 緊固管子。在長時間應力負荷下，外在環境溫度變化或熱循環溫度變化將可能產生熱誘發 麻田散體相變態，並產生應力鬆弛現象而使管子鬆脫。 這些現象都將降低材料的使用壽命及應用效能，而造成材料在應用上的限制。因而， 為了提高鐵基(Fe-Mn-Si)形狀記憶合金之使用效能與應用領域，其應力鬆弛特性的研究探討 與記憶能力的提昇是相當重要的研究課題。本研究即針對這些重要課題進行系列實驗，包 括塑變織構與熱機訓練等工程技術來提昇其形狀記憶效應；壓縮試驗來模擬管接頭實際應 用時所產生的應力鬆弛現象，包括長時間應力負荷與週期性溫度變化之相關效應。藉由深 入的研究與實驗，闡明鐵基(Fe-Mn-Si)形狀記憶合金之熱機訓練、塑變織構、應力鬆弛等效 應與現象，並進而提昇其使用效能與應用領域。

第二章

研究方法與流程

2.1 合金熔煉與試片製備

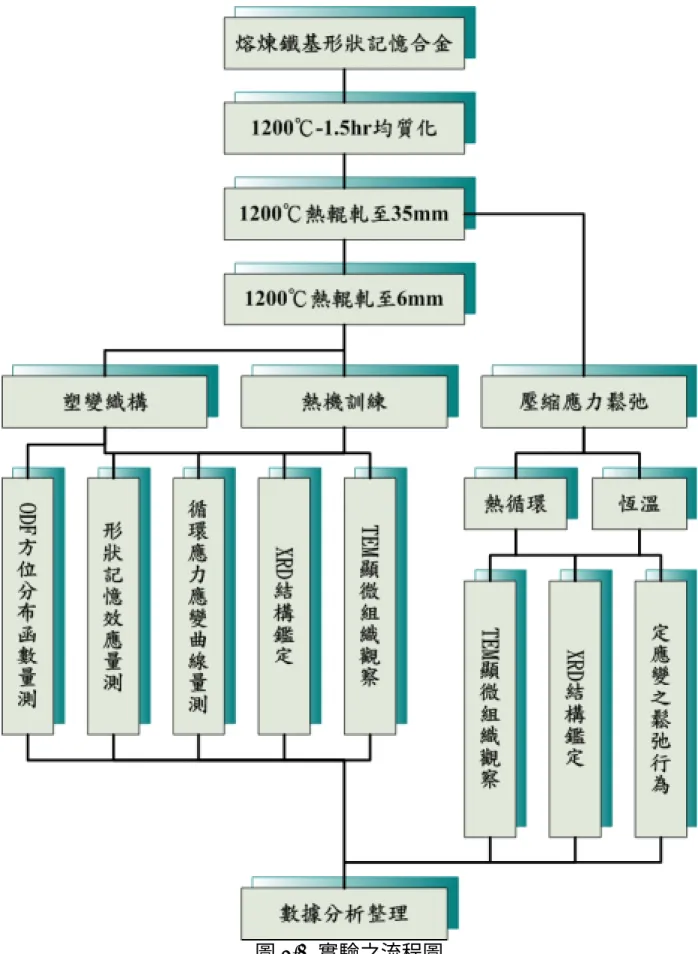

圖2.1為本實驗之流程圖。實驗中所使用的生材均為高純度Si、Cr 及工業用 Fe-Mn 母 合 金 ， 利 用 真 空 感 應 熔 煉 爐(Vacuum Induction Melting ， VIM) ， 配 成 Fe64Mn30Si6 和

Fe59Mn30Si6Cr5 (wt%)兩種合金。所熔合金錠厚度約 100mm，置於 1200℃高溫爐中 1.5 小時， 之後施以熱間輾壓至35mm，再於 1200℃退火 1 小時，部份試片再進行熱間輾壓至 6mm， 前後兩次加工變形量(厚度減縮)達 94%。將兩種試片加工成適當規格，以便進行相關試驗。

2.2 塑變織構試驗

使用軋延試驗機將去除氧化層後之板材分別於室溫以及 200℃下，進行軋延處理。施 以不同之壓縮應變(5％、10％、20％)後，再置於 500℃ × 1hr 做退火處理。針對不同之塑變 程度來探討軋延處理對其織構成長之影響。

2.3 熱機訓練試驗

試片以鑽石切割機裁切成尺寸約為80mm × 6.4mm × 1mm。使用拉伸試驗機，將試片 兩端以夾具夾緊，並架設上高溫應變計之延伸裝置於試片上，以應變計讀取應變值，gauge length 為 20mm，設定應變量為 3％及 4％，回復溫度為 200℃、300℃、400℃、500℃、600℃； 先將試片拉至所需之應變量，暫停 0.1 秒，然後釋放應力至應力回到零，再以所設定之回 復溫度加熱10 分鐘，使其形狀回復後，再打開加熱爐，待其模具與試片降至室溫後，並重 複上述程序 6~7 次。其間均由電腦軟體紀錄試片的應力值和應變值，再以 Origin 6.0 Professional 繪出曲線圖。

2.4 恆溫壓縮應力鬆弛

使用CY-6040A4 多功能應力鬆弛試驗機。試片利用 CNC 線切割放電加工機裁切成Φ 10 mm × L15 mm 之圓柱體，將其二端面作平整度處理。藉由應力控制將試片壓縮至所設定 之應力，使用油浴加熱方式，分別浸漬於5℃、25℃、50℃、80℃及 100℃中，作一長時間 之鬆弛，探討應力在長時間的壓縮下，其應力值隨溫度不同有何變化。

2.5 熱循環壓縮應力鬆弛

使用CY-6040A4 多功能應力鬆弛試驗機。試片利用 CNC 線切割放電加工機裁切成Φ 10 mm × L15 mm 之圓柱體，將其二端面作平整度處理。藉由應力控制將試片壓縮至所設定 之應力，並在隔絕外界環境下，利用直流電源供應器(DC power supply)對線圈加熱試片 1 ∼6 次，設定分別為室溫鬆弛 1 小時，加熱 10min，作為 1 次熱循環，最後回到室溫下，作 一長時間之鬆弛，探討應力在長時間的壓縮下，其應力值隨起始負荷及循環溫度有何改變。

2.6 形狀回復率測試

以彎曲試驗(bending test)測試其形狀回復率，在室溫下將試片沿著圓棒彎曲成適當角度 θi，當溫度上升至Af時，試片會回復到 θf，則形狀回復率可定義為: RSME = (θi– θf) /θi。 將試片切成80mm × 1mm × 1mm 之彎曲試片。選定 4%表面應變量，回復溫度設定在 400℃， 將試片彎成一定角度後，置於加熱爐2 分鐘後，觀察試片之形狀回復率，並加以記錄。

2.7 TEM 分析

將不同條件下之壓縮鬆弛後的試片，以＃150~＃1500 的砂紙研磨至約 0.1mm 厚度上 下，以衝壓器(Punch)衝成直徑 3mm 的小圓片。首先使用＃1500 的砂紙處理掉小圓片毛邊， 再用＃2000 及＃4000 的砂紙研磨表面呈現光滑，而此時厚度大約為 0.04mm∼0.06mm，最 後利用雙噴射式電解拋光法(Double-jet Electro-polishing Method)將其製備成可供 TEM 觀察 之試片。其中電解拋光液97%無水酒精加入 3% HClO4，泡製約600ml 之溶液，實驗工作溫

度 範 圍 為-20 ~℃ -30℃ ， 電 壓 值 約 為 15V 。 所 使 用 的 電 子 顯 微 鏡 為 JEOL 生 產 之 JEM-1200EXⅡ型穿透式電子顯微鏡(transmission electron microscope，TEM)，操作電壓為 120kV。

2.8 ODF 分析

使用雲林科技大學機械所所提供之X 光繞射儀，型號為 SIEMENS D5000。試片為經 過冷軋延處理(5％、10％、20％)以及在 200℃下熱軋延處理(5％、10％、20％)後，再經 500℃ × 1hr 退火處理的試片，試片大小約為 25mm × 15mm × 1mm；試片經研磨和拋光後，再以 HF：H2O2 = 97：3 浸漬約 10 秒，藉以消除研磨和拋光所造成的殘留應力。

2.9 X-Ray 繞射分析

X-Ray 繞 射 儀 係 採 用 MAC-MXP3 型 ， 產 生 X-Ray 之 靶 材 為 銅 靶 ， 特 性 波 長 λ ＝1.541838Å， 操 作 電 壓 為 30kV， 操 作 電 流 為 20mA。 所 取 繞 射 角 度 2θ 介 於 30 度 至 80 度 之 間 ， 掃 描 速 率 為 6 degree/min。

第三章

結果與討論

3.1 塑變織構效應

一般來說，材料經過塑性變形，會造成晶格內的取向將隨滑移系統而形成某些特定之 方向，當許多晶粒取向集中分布在某一或某個取向位置而產生了擇優取向，亦稱之為織構， 而不同熱機處理方式，會產生不同的織構型態，亦會影響到織構強度與分佈。本節是利用 在不同溫度(室溫及200 )℃ 下，針對Fe59Mn30Si6Cr5合金進行不同變形量滾軋後再施以 500℃、1小時退火處理，探討合金內部織構分佈的情形，並觀察其與形狀記憶效應之間的 相互關係。 3.1.1 方位分布函數（ODF）量測分析 圖 3.1至圖3.3為Fe59Mn30Si6Cr5合金經不同熱機處理後所量測到的ODF 圖形。藉由這 此 ODF 圖形之分析得知， Fe59Mn30Si6Cr5合金於熱輥壓狀態、經 20％冷輥壓暨 500℃1hr 退火、先經950℃2hr 沃斯田鐵化處理後再施以 20％冷輥壓暨 500℃1hr 退火等狀態下，其 主要的fiber 均為平行 ND (Normal Direction)的 ζ-fiber。圖3.1顯示在φ2＝0°時，其（001）

〔1ī0〕、（010）〔101〕及（011）〔100〕和 φ2＝45°時，在（112）〔īī1〕均有明顯的織構方 向，但當經過20％冷輥壓變形及 500℃1hr 退火後，由於受冷輥壓變形及退火的影響，致使 晶粒不在原優選方向成長而導致原來的織構消失。另外，Fe59Mn30Si6Cr5合金經20％冷輥壓 變形及500℃1hr 退火後，其（011）〔2ī1〕的織構方向強度較熱輥壓狀態低，而且出現另一 個（011）〔1ī1〕的織構方向，這可能是因為部分晶粒在冷軋延過程中，偏移原本的方向， 致使合金於退火後其（011）〔2ī1〕方向強度減弱，轉而出現（011）〔1ī1〕的織構方向，如 圖 3.2 所示。倘若先將合金經 950℃2hr 沃斯田鐵化處理後，再施以 20％冷輥壓變形及 500℃1hr 退火後，可發現其織構方向僅呈現（011）〔1ī1〕之優選方向，如圖3.3所示。 圖 3.1 Fe59Mn30Si6Cr5 合金未經冷輥壓變形 之部分放大ODF 圖 圖 3.2 Fe59Mn30Si6Cr5 合金經 20％冷輥壓及 500℃1hr 退火後之部分放大ODF圖 0 5 10 15 20 0 20 40 60 80 100 Fe34A Fe34 Fe34C a Fe34H a Fe34AC a Fe34AH a Re cove ry ratio(% ) Strain(%) 圖 3.3 經 950℃2hr 沃斯田鐵化處理後之 Fe59Mn30Si6Cr5 合金再經 20％冷輥壓及 500℃1hr 退火後之部分放大ODF圖 圖 3.4 FeMnSiCr 合金經不同熱機處理後， 其形狀回復率與加工量之關係 90 PH1 Level 1: 1. 0 Level 2: 2. 0 Level 3: 3. 0 Level 4: 4. 0 Level 5: 5. 0 Level 6: 6. 0 Level 7: 7. 0 90 PH1 Level 1: 1. 0 Level 2: 2. 0 Level 3: 3. 0 Level 4: 4. 0 Level 5: 5. 0 Level 6: 6. 0 Level 7: 7. 0 90 PH1 Level 1: 1. 0 Level 2: 2. 0 Level 3: 3. 0 Level 4: 4. 0 Level 5: 5. 0 Level 6: 6. 0

3.1.2 形狀回復率 圖3.4為FeMnSiCr 合金經不同熱機處理後，其形狀回復率與加工量之關係。Fe34 合金 之形狀回復率約為 82.5%，經過 5%冷軋及 500℃－1hr 退火處理後，形狀回復率約降至 77.5%，而隨加工量增加形狀回復率呈遞減趨勢，這是因為 Fe34 合金(as-received)於熱輥壓 後，合金內部殘留內應力而強化母相基地，故具有較高之形狀回復率，經過5%冷軋變形時， 會導入差排造成永久塑性變形，雖再經500℃－1hr 之退火處理，並不能完全消除差排，致 使部分 ε 麻田散體無法回復至母相，導致形狀回復率的降低，而隨冷軋變形量之增加，此 趨勢也更加明顯；相較之下，當Fe34 合金於 200℃下熱軋變形再經 500℃－1hr 退火時，其 形狀回復率亦隨加工量增加呈現遞減，但下降幅度較冷軋變形來的小，這是因為合金於 200℃熱軋延時，導入之差排所造成永久塑性變形之程度較室溫滾軋為低，致使形狀回復過 程中內部所殘留之 ε 麻田散體較少，故形狀回復率較優於冷軋變形之合金。 當Fe34 合金經過 950℃－2hr 之高溫退火處理後，即 Fe34A 合金，因合金完全退火而 軟化母相基地強度，造成形狀回復率大幅下降。當Fe34A 合金再經過 5%冷滾軋和 500℃－ 1hr 退火後，因差排的引入致使合金基地的強化，導致其形狀回復率的提升，但當其應變增 加時，過多的差排反而阻礙 ε 麻田散體的回復，致使 ε 麻田散體殘留量增加，造成形狀 回復率之遞減；相較之下，當Fe34A 合金於 200℃下經 5%熱軋變形再經 500℃－1hr 退火 時，其強化母相基地之程度較5%冷滾軋更為明顯，致使形狀回復率大幅增加，但隨應變量 之增加仍會造成殘留 ε 麻田散體的累積而導致形狀回復率呈現遞減之趨勢。將形狀回復率 與ODF 之結果作對照，發現形狀回復率與 ODF 並未有明顯的直接關係，由 ODF 分析中， Fe59Mn30Si6Cr5合金經不同熱機處理後，其大部分主要的fiber 均為平行 ND (normal direction)

的 ζ-fiber，但這對形狀記憶效應來說並未造成直接正面之影響。

3.2 熱機訓練效應

在形狀記憶材料中，鐵基形狀記憶合金雖只具單向記憶效應，但經過適當之熱機訓練 可以有效改善其形狀記憶效應，本節將針對 FeMnSiCr 合金於不同回復溫度下的熱機訓練 作進一步的探討。 將VIM 熔煉之 FeMnSiCr 合金鑄錠，經熱滾軋處理及線切割加工成適當之大小，再施 以900℃－30min 之沃斯田鐵化處理後水淬，並以鑽石切割機切成尺寸約為 80mm × 6.4mm × 1mm 之試片。在文中為便於敘述，將 FeMnSiCr 合金經 900℃－30min 沃斯田鐵化處理後 水淬之合金簡稱為Fe34a 合金。 3.2.1 回復溫度之影響 熱機訓練係指試片經一定拉伸應變後去除應力，再經不同溫度、10min 之回復處理。 圖3.5與圖3.6分別為3%應變在 200℃與 600℃之回復溫度下，Fe34a 合金經不同循環次數 之應力-應變曲線的變化。可明顯發現於不同回復溫度下，Fe34a 合金在第一次拉伸時，其 應力-應變曲線的起始部分斜率較陡，而當其再經第二次之後拉伸時，其斜率有明顯的下 降。文獻中曾報導熱機訓練可造成在母相中疊差的形成，因為在 Fe-Mn-Si-Cr 合金中，母 相 γ 為FCC 結構，麻田散體相 ε 為 HCP 結構，形狀記憶效應的機制是由母相與麻田散 體相之間相互轉換，FCC 為 ABCABC....排列，HCP 為 ABAB....排列，彼此的轉換可藉由 疊差來完成，而這些疊差結構會成為應力誘發麻田散鐵的最佳成核位置，因此減小應力誘 發 ε 麻田散體相所需的臨界應力，致使其較容易誘發麻田散鐵。由此可知，Fe34a 合金經 過第一次拉伸應變時會增加疊差機率，導致第二次之後拉伸所需之應力誘發 ε 麻田散體相 臨界應力的減小，因此造成應力-應變曲線的起始部分斜率明顯的降低。 圖3.7與圖3.8分別顯示在不同回復溫度下，FeMnSiCr 合金之降伏應力及最大應力隨 循環次數的變化。在200℃回復溫度下，Fe34a 合金之降伏強度及最大應力隨熱機循環次數 之增加而遞增，呈現循環硬化(cyclic hardening)的現象。這是因為 Fe34a 合金在拉伸循環過 程中，會產生新的差排造成永久塑性變形，於較低溫200℃下作回復處理(持溫 10min)，因 溫度的驅動能不足，差排無法有效消除或移動至應變能較低的位置，反而會阻礙應力誘發

麻田散體的回復，這將導致形狀回復率的降低。雖然於熱機循環中，會增加疊差機率而降 低應力誘發 ε 麻田散體相所需的臨界應力，但由於在拉伸過程中亦會產生新的差排，致使 其再經第二次拉伸時，需施以更大之外加應力才能產生相同之變形，因此造成降伏強度及 最大應力隨循環次數增加而增加，如此重複循環導致明顯的循環硬化現象。 在400℃回復溫度下，Fe34a 合金仍有循環硬化的現象，但其程度較 200℃略為降低。 而在降伏強度方面則在第二次循環時呈現下降，之後隨次數增加而遞增，這是因為在400℃ 回復溫度下具有較高驅動能，可使較多麻田散體回復至母相，在拉伸過程雖然會產生新的 差排，但由於 400℃之回復溫度可降低差排密度或使部分的差排可移動至應變能較低的位 置，減少差排對 ε 麻田散體相回復至母相 γ 所造成負面之影響，而且當經過一次循環後 疊差機率增加，造成應力誘發 ε 麻田散體相所需的臨界應力的減小，致使在第二次拉伸循 環時降伏強度的降低，但是隨循環次數增加，由於無法將差排完全消除，致使差排隨循環 次數增加不斷累積，導致降伏強度隨循環次數增加而增加。 在500℃和 600℃作回復，由於具有更高之驅動能，可有效降低差排密度，使大部分的 應力誘發 ε 麻田散體可完全變態為母相，而當經過一次循環後疊差機率增加，降低應力誘 發 ε 麻田散體相所需的臨界應力，導致降伏強度隨訓練次數增加而減少，而其疊差機率之 增加將隨循環次數增加而趨近緩和，在第三次循環之後其降伏強度僅有些微下降，這顯示 疊差機率趨近飽和。 3.2.2 形狀回復率 圖3.9為Fe34a 合金在應變 3%、不同回復溫度下，其形狀回復率隨循環次數增加的變 化。在200℃較低溫下做熱機循環，雖其回復溫度大於 Af（約190 ~196℃ ℃），但由於溫度 驅動能不足，無法使差排有效消除，致使應力誘發 ε 麻田散體受到差排的影響而無法完全 回復，造成明顯的循環硬化現象，導致其形狀回復率隨循環次數的增加而遞減。當回復溫 度為400℃時，因具較高驅動能，可使差排滑移至應變能較低之適當位置或藉由差排相互抵 消降低差排密度，使較多之應力誘發 ε 麻田散體變態為母相，因而提高形狀記憶效應。但 經四次訓練後，由於差排不斷累積對 ε 回復為母相 γ 所造成負面影響程度愈加明顯，致 使形狀回復率隨次數增加呈現漸減趨勢。而在更高回復溫度500℃和 600℃時，經六次熱機 訓練後回復率可達近95~96％，這是由於在較高回復溫度時，有效降低差排密度可使應力誘 發 ε 麻田散體完全變態為母相，致使形狀回復率隨訓練次數增加而增加。 由此可知，藉由熱機訓練方式，可造成母相中疊差的形成，提高疊差機率，以減少應 力誘發 ε 麻田散體所需的臨界應力，使母相容易變態為應力誘發 ε 麻田散體，尤其在較 高溫回復下，可有效消除因熱機訓練所導入之差排，減緩循環硬化效應，甚至造成循環軟 化，使應力誘發 ε 麻田散體能完全變態為母相 γ，有效提升形狀回復率。 3.2.3 XRD 分析 圖3.10為Fe34a 合金之 XRD 繞射圖。將其結果與 Fe34a 合金於 200℃和 600℃回復溫 度下，經過六次熱機循環處理後之XRD 繞射圖作比較(如圖3.11所示)，以了解回復溫度之 效應。選擇 γ111與 ε1011之峰值作比較，圖中顯示Fe34a 合金之 ε/γ 之相對強度約為 0.46； 以200℃作為回復溫度時，其 ε/γ 之相對強度變為 1.20；而以 600℃作為回復溫度時，其 ε/γ 之相對強度則降為0.59。這是因為在 200℃回復溫度下，溫度較低不能使差排移動或 有效降低差排密度，造成應力誘發 ε 麻田散體受到差排之影響而無法完全變態為母相，而 殘留於合金中，致使母相 γ111的強度明顯的下降。而在 600℃回復時，由於溫度驅動能較 大，可使差排滑移或有效降低差排密度，致使應力誘發 ε 麻田散體幾乎可完全回復至母 相，故其 ε/γ 之相對強度僅較Fe34a 合金略為增加。 3.2.4 TEM 顯微組織觀察 圖 3.12為合金之 TEM 明視野影像，相較之下，可明顯觀察到經過熱機訓練後之合金 存在較多之應力誘發 ε 麻田散體之孕核位置，此結果也與文獻報導相符合，亦即熱機訓練 可提高疊差機率，降低應力誘發 ε 麻田散體所需的臨界應力，使母相 γ 容易變態為應力 誘發 ε 麻田散體，造成形狀回復率的提升。

0 1 2 3 4 0 10 20 30 40 50 60 70 6 5 4 3 2 1 Cycle 1 Cycle 2 Cycle 3 Cycle 4 Cycle 5 Cycle 6 Strain(%) St res s( k gf /m m 2 ) 0 1 2 3 4 0 10 20 30 40 50 60 6 5 4 3 2 1 Cycle 1 Cycle 2 Cycle 3 Cycle 4 Cycle 5 Cycle 6 Str es s(kgf/m m 2 ) Strain(%) 圖 3.5 FeMnSiCr 合金經不同循環次數的應 力v.s.應變曲線圖 (應變量 3%－回復條件：200℃、10 min) 圖 3.6 FeMnSiCr 合金經不同循環次數的應 力v.s.應變曲線圖 (應變量 3%－回復條件：600℃、10 min) 1 2 3 4 5 6 7 0 10 20 30 40 50 60 Number of cycle T=2000 C T=4000 C T=5000 C T=6000 C Yie ld s tre ss ( kgf /m m 2 ) 1 2 3 4 5 6 7 20 30 40 50 60 70 T=2000 C T=4000 C T=5000 C T=6000 C M ax S tre ss (k gf/ m m 2 ) Number of cycle 圖 3.7 在不同回復溫度下，FeMnSiCr 合金 降伏應力隨循環次數的變化 圖 3.8 在不同回復溫度下，FeMnSiCr 合金 最大應力(ε = 3%)隨循環次數的變化 1 2 3 4 5 6 7 0 20 40 60 80 100 T=2000_C T=4000_C T=5000_C T=6000_C Re cover y ratio(%) Number of cycle 30 40 50 60 70 80 0 500 1000 1500 2000 2500 ε₁₀₁₀ ε₁₀₁₁ γ₂₀₀ γ220 γ₁₁₁ 2θ In te nsity(a. u. ) 圖 3.9 在不同回復溫度下，FeMnSiCr 合金 形狀回復率隨循環次數的變化 圖3.10 FeMnSiCr 合金經 900℃-30 min 沃斯 田鐵化及水淬後之XRD 繞射圖

30 40 50 60 70 80 ε₁₀₁₀ ε₁₀₁₁ γ₂₀₀ γ₁₁₁ γ₂₂₀ In te ns it y( ar b. uni t) Fe34A T=2000_C T=6000C 2θ 圖3.11 FeMnSiCr 合金在 200℃及 600℃回復 溫度下，經熱機訓練6 次後之 XRD 繞射圖 圖 3.12 合 金 之 TEM 明 視 野 影 像 (a)as-received (b)回復溫度 600℃，6 次循環

3.3 壓縮應力鬆弛效應

3.3.1 恆溫下之壓縮應力鬆弛 圖3.13為Fe34 合金在起始負荷 2500kgf 及 3000kgf 下，固定溫度在 5℃、25℃、50℃、 80℃及 100℃之鬆弛量變化。文獻報導曾指出，在常溫下，當固定應變時，由於合金受到 軸向壓縮之影響，致使內部具有較高之應變能，同時亦會造成點缺陷及差排的產生和應力 誘發 ε 麻田散鐵之形成，當達到應變設定值之後，應力在一開始呈現明顯的下降，這是因 為當外加應力不再增加時，其內部點缺陷及差排會開始藉由擴散及滑移方式移動至應變能 較低的位置。由於擴散及滑移是溫度與時間的函數，所以由圖中可知當溫度上升後，鬆弛 量會慢慢降低並趨於和緩之平衡狀態，以 80℃及 100℃之鬆弛量而言，其溫度差異不大以 致於鬆弛量相近。反之，當溫度降至 5℃時，由於溫度較低，不利於內部點缺陷及差排之 擴散及滑移，致使鬆弛量還是與室溫之鬆弛量相近。整體之趨勢大概以室溫為界線，高溫 下，鬆弛量會逐漸下降並趨於平衡狀態，低溫下，鬆弛量相較於室溫不致於有太大之不同。 此外，圖中可發現 Fe34-3000 相較於 Fe34-2500 之鬆弛量較大，主要原因是實驗製程後， Fe34-3000 內部產生大量穩定之麻田散鐵相，阻礙合金內部差排的彈性調整以達到穩定狀 態，所以鬆弛量明顯較低。 圖3.14為Fe34 合金在起始負荷 3000kgf 下，分別浸漬於 5℃及 25℃油浴中應力鬆弛之 TEM 明視野像及其擇區繞射圖。在低於 Ms 溫度以下做壓縮應力鬆弛，可預期的是其微觀 結構大概以麻田散鐵相佔較多數，不管是熱誘發或是應力誘發之麻田散鐵相，其組織都屬 於穩定相，不致於影響鬆弛量之變化。此外，在較低溫度下，點缺陷或是差排移至較低應 變處時間都很久，將有足夠時間形成穩定疊差結構，如圖3.14(a)及(b)所示，圖中不乏見到 棋盤狀之疊差分布，且絕大部分變形情形或疊差糾結都不嚴重。 由圖3.13得知在起始負荷3000kgf 下，其 50℃、80℃及 100℃之鬆弛量大致相同，必 須藉由TEM 分析來了解其微觀變化。圖3.15為Fe34 合金在起始負荷 3000kgf 下，分別浸 漬於50℃、80℃及 100℃油浴中應力鬆弛之 TEM 明視野像及其擇區繞射圖。每個參數下之 試片，其現象大致相同，穩定之麻田散鐵相分布在母相基地上，優選方位上疊差佔大部分， 其他方位之疊差可能為溫度效應所影響。由於各溫度相差不大，且所處溫度較室溫高一點， 點缺陷或是差排都比較容易移動至之低應變能區，致使疊差區域變廣，方位也不限於一個， 這是為了均衡試片周遭之熱應力所產生之現象，也有可能是模具熱膨脹所影響。因此，在 鬆弛量之表現上，其麻田散鐵相為穩定相，只要其疊差數量不要太多而影響疊差糾結情形， 都不致於影響鬆弛量變化。

（

b）

（

a）

3.3.2 循環溫度下之壓縮應力鬆弛 在一定溫度下，一個受拉或受壓的金屬，在總變形保持不變下，材料內應力會自發地 逐漸降低，這種現象稱為應力鬆弛。由文獻中得知，應力鬆弛主要是部分彈性變形轉變成 塑性變形，致使彈性力減小造成的，且彈性變形的減少與塑性變形的增加是等量同時進行 的。有鑑於此，廣泛應用於管接頭之鐵基形狀記憶合金，其連接方式是藉由加熱至As 溫度 以上，牽涉到母相與麻田散鐵相之轉換，使合金回復至原來形狀來連接管路。然而，在實 際應用上，形狀記憶合金很難處於理想環境中，大多數都會在較高溫或較低溫甚至在溫差 極大之環境中使用，這些都可能造成相變化之產生。因此，本節探討之重點在於合金受不 同溫度或在溫差很大的環境下所產生之熱應力進而發生之應力鬆弛現象。 圖 3.16 為 Fe34 合金分別在起始負荷 2500kgf、2750kgf 及 3000kgf 下，加熱至 260℃-10min，循環 1∼6 次之鬆弛量變化。圖中可發現，在負荷 3000kgf 下鬆弛量遠低於 負荷2500kgf，主要原因是 Fe34-4A-3000 變形量已接近 4%，內部的塑性變形量與彈性變形 量的比值大於Fe34-4A-2500，致使無過多彈性變形轉移至塑性變形，促成內部之調整以達 到穩定狀態。換言之，可說是穩定的麻田散鐵相阻礙合金內部的彈性調整。因此， Fe34-4A-3000 之鬆弛量較低。反之，以彈性變形居多之 Fe34-4A-2500，多數彈性變形都轉 變成塑性變形，故造成之鬆弛量較高。不過，這個結果並不代表負荷愈大就可以降低Fe34 形狀記憶合金在應用上所遭遇之鬆弛現象，形狀回復的最大變形量在4%以下，超過 4%後 就無較佳之形狀記憶效應。所以選擇適當之起始負荷，可以使Fe34 形狀記憶合金在應用上 有 一 最 低 之 鬆 弛 效 應 。 此 外 ， 當 熱 循 環 次 數 增 加 時 ， 不 僅 是 Fe34-4A-3000 或 是 Fe34-4A-2500，都可發現鬆弛量慢慢趨向一個平衡狀態，由此證明，熱循環之效應在前幾 次較為明顯，之後Fe34 合金就不會受其太大之影響。為比較溫度的影響，將同一負荷下之 曲線置於圖 3.17，表示 Fe34 合金在起始負荷 3000kgf 下，加熱至 170℃、260℃及 360℃-10min，循環 1∼6 次之鬆弛量變化。圖中得知循環溫差愈大，其曲線之起始斜率也 愈大，不過都隨著熱循環次數增加而逐漸緩和。 0 20 40 60 80 100 6 7 8 9 10 11 12 13 Fe34-2500 Fe34-3000 Temperature (o C) R e lax a ti o n (% ) 圖 3.13 Fe34 合金分別在起始負荷 2500kgf 及3000kgf 下，固定溫度於 5℃、25℃、 50℃、80℃及 100℃之鬆弛量變化 圖3.14 Fe34 合金在起始負荷 3000kgf 下，分別浸漬於（a）5℃、（b）25℃油浴中應力鬆弛 之TEM 明視野像－x50K

（

a）

（

b）

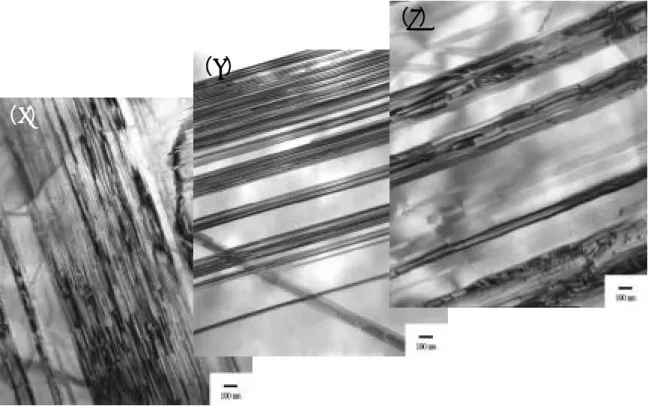

圖3.15 Fe34 合金在起始負荷 3000kgf 下，分別浸漬於（a）50℃、（b）80℃及（c）100℃ 油浴中應力鬆弛之TEM 明視野像－x50K 0 1 2 3 4 5 6 10 11 12 13 14 15 16 17 Fe34-4A-2500 Fe34-4A-2750 Fe34-4A-3000 Rela xa tion (% ) Cyclic number 0 1 2 3 4 5 6 10 11 12 13 14 15 16 17 18 Fe34-3A-3000 Fe34-4A-3000 Fe34-5A-3000 R e laxa ti o n (%) Cyclic number 圖3.16 Fe34 合金分別在起始負荷 2500kgf、 2750kgf 及 3000kgf 下，加熱至 260℃ -10 min，循環 1∼6 次之鬆弛量變化 圖 3.17 Fe34 合金在起始負荷 3000kgf 下， 分別加熱至 170℃、260℃及 360℃-10 min，循環 1∼6 次之鬆弛量變化 對於Fe34 合金而言，在製程中除了外加負荷產生變形外，還處於負荷狀態下施以熱循 環，將另外導入熱應力產生應變。此外，合金在加熱的情形下也會使合金結構由麻田散鐵 相（ε）回復至母相（γ）狀態，消除先前製程上部分之應變量。所以，Fe34 合金在這兩 種效應交互作用下，大都牽涉到微觀上差排及疊差的生成、消失或轉移。 圖3.18為Fe34 合金在起始負荷 3000kgf 下，加熱至 260℃-10min，經過 1 次熱循環後 鬆弛之TEM 明視野像及其擇區繞射圖。在循環溫度的影響下，相較於室溫鬆弛而言，圖中 疊差(A2 方位)生成於母相基地上，不過其分布區域比疊差(A1 方位)還少，原因在於熱應力 使合金內部的差排在第二方位上產生少量疊差。此外，Fe34 合金在受熱後回復效果下，也 使疊差排列較不完整，產生一不連續的排列現象，此差異可在圖 3.18 中發現。圖 3.19 為 Fe34 合金在起始負荷 3000kgf 下，加熱至 260℃-10min，經過 6 次熱循環後鬆弛之 TEM 明 視野像。由於Fe34 合金熱循環次數到達 6 次，其承受熱應力與回復效果之程度較為嚴重， 因此在圖3.19(a)中可發現疊差(B1方位)排列更為緊密且密度遠大於疊差(B2方位)。圖3.19(b)

（

a）

（

c）

為放大至50K 之明視野像，可發現到疊差的不連續程度較圖3.18明顯，其排列密度也較為 嚴密，有些區域呈現高度疊差重疊區，而第二方位上差排或疊差也較多。 再探討高溫度差之熱循環對 Fe34 合金鬆弛之影響。圖 3.20 為 Fe34 合金在起始負荷 3000kgf 下，加熱至 360℃-10min，經過 1 次熱循環後鬆弛之 TEM 明視野像及其擇區繞射 圖。圖中可明顯發現，在高溫度驅動力作用下，除了主要疊差(E1方位)及第二方位(E2方位) 之生成，還誘發第三方位疊差(E3方位)產生，其排列非常規律且互相糾結在一起。因為 Fe34 合金受到之循環溫度較高，其回復效果也較好，致使疊差呈現不連續現象，可在圖 3.20(a) 看出。圖3.20(c)為圖3.20(a)整個區域之繞射圖，經由分析後可找到兩相之結構，其方位關 係(orientation relationship，OR)為(3−211−)_ε //(2−46)_γand[011−1]_ε //[11−1]_γ，而圖3.20(d)為其繞射 點位置分佈之示意圖。圖3.21為Fe34 合金在起始負荷 3000kgf 下，加熱至 360℃-10min， 經過6 次熱循環後鬆弛之 TEM 明視野像。經過 6 次熱循環後，Fe34 合金受到熱應力所造 成的變形非常嚴重，在圖中可發現疊差(F1方位及 F2方位)都呈高度密集排列，其寬度較寬 且變形區域也較多，而第三方位之疊差(F3方位)變形程度遠比圖 3.20 嚴重。此外，其疊差 不連續現象也非常明顯，主要都發生在F3方位上，說明此方位每個疊差區域變形量都不大， 很容易受溫度影響而將麻田散鐵相回復至母相狀態。 藉由以上各個製程參數試片之觀察，整理出下列幾個結果：（1）隨著熱循環次數增加， Fe34 合金內部的疊差除了優選方向排列外，也會誘發第二方位甚至第三方位疊差之生成， 其變形程度與溫度差成正比。（2）熱循環溫度差愈大，將誘發更多方位上疊差之生成，造 成Fe34 合金微結構的不穩定，直接影響到鬆弛量變化，隨著循環次數而大為提升。不過隨 著多次循環後，Fe34 合金微結構逐漸調適後，其鬆弛現象也會呈現平衡狀態。（3）實驗中 所產生之疊差皆為應力誘發麻田散鐵相，屬於穩定相，與熱誘發麻田散鐵相相同，對鬆弛 效應應無太大關係。然而，可能有直接關係應是那些受熱可回復之疊差及一般差排的彈性 調整，所以在較低溫度差下熱循環，造成疊差或差排糾結情形較小，經過 6 次循環後很容 易趨近一平衡之鬆弛量，而溫度差愈大之熱循環，其次數要超過 6 次以上才會慢慢達到平 衡狀態。 圖3.18 Fe34 合金在起始負荷 3000kgf 下，加熱至 260℃-10 min，經過 1 次熱循環後鬆弛之 TEM 明視野像（a）x100K 及其擇區繞射圖（b）

A

1

_A

₂ 1100 1010 0110

（

a）

（

b）

B

（beam direction）

= z = [0001]

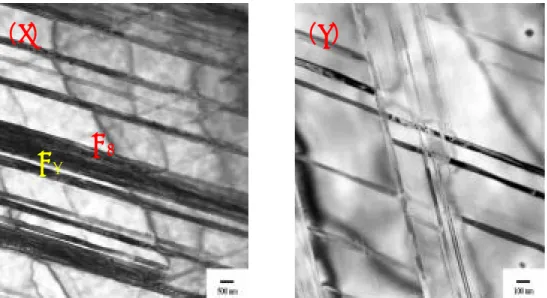

圖3.19 Fe34 合金在起始負荷 3000kgf 下，加熱至 260℃-10 min，經過 6 次熱循環後鬆弛之 TEM 明視野像（a）x10K（b）x50K 圖3.20 Fe34 合金在起始負荷 3000kgf 下，加熱至 360℃-10 min，經過 1 次熱循環後鬆弛之 TEM 明視野像（a）x10K（b）x100K 及其擇區繞射圖（c）及繞射點示意圖（d）

B

2

B

1

（

a）

（

b）

E

2

E

1

E

3 2110 1011 0112 1101 022 202 224 246 3211

（

a）

（

b）

（

c）

（

d）

Zone Axis [0111]

ε

// [111]

γ

圖3.21. Fe34 合金在起始負荷 3000kgf 下，加熱至 360℃-10 min，經過 6 次熱循環後鬆弛之 TEM 明視野像（a）x10K（b）x50K

第四章

成果自評

1.

研究內容包括 Fe-Mn-Si-Cr 形狀記憶合金之塑變織構、熱機訓練、應力鬆弛等效應，與 原計畫相符。

2.

達成預期目標概要: 培育二位材料工程碩士、提升 Fe-Mn-Si-Cr 形狀記憶合金之製造與應 用技術。

3.

研究成果的學術與應用價值: 高。

4.

研究成果可發表於其他國內外期刊: 材料科學與工程期刊、金屬熱處理期刊、Journal of Materials Science and Engineering、Journal of Alloys and Compounds 等等。

5.

研究結果闡明 Fe-Mn-Si-Cr 形狀記憶合金之塑變織構效應、熱機訓練與應力鬆弛現象。 鐵基形狀記憶合金極具工業應用潛力，目前研究重點為基本性質之探討、應用與製程技 術之開發。經由本研究之執行發現，Fe-Mn-Si-Cr 形狀記憶合金經不同熱機處理後，其大 部分主要的fiber 均為平行 ND(normal direction)的 ζ-fiber。隨著不同加工量和形變溫度， 會形成不同方向之形變織構或再結晶織構，其對形狀記憶效應則未有明顯之影響。合金 經熱機訓練後，可造成母相中疊差的形成，提高疊差機率而降低應力誘發 ε 麻田散體所 需的臨界應力，使母相更容易變態為應力誘發 ε 麻田散體。在較高回復溫度下，由於可 有效消除因熱機訓練所導入之差排，減緩循環硬化效應，使應力誘發 ε 麻田散體能完全 變態為母相γ，進而提升形狀回復率。在常溫下，合金之壓縮鬆弛現象約在 6 小時後便呈 現穩定的狀態，隨時間增加幾乎不再有明顯的鬆弛。此外，鬆弛量的變化與點缺陷及排 差在內部之調整有關，故溫度因素非常重要，而應力鬆弛的表現完全在於均衡其熱應力 分布，促使差排或疊差在母相基地上形成。在拘束力下，熱循環過程牽涉到相變態，導 致合金產生熱應力與形狀回復效應，在這雙重因素影響下，造成合金應力鬆弛之現象。 當循環熱滯越大時，鬆弛現象越明顯，但經多次熱循環後，將趨於應力平衡狀態。由微 結構之觀察得知，鬆弛效應是由於合金經過內部之調整，將結構內高應變能區域慢慢轉 換為低應變能區域之穩定狀態，藉由差排或疊差的形成來降低內部應變能，使應力鬆弛 現象和緩。但隨著熱循環次數增加，合金內部的疊差除了優選方位排列外，將會誘發第 二方位甚至第三方位疊差之生成，其變形程度與循環溫度差成正比，造成合金微結構的 不穩定，直接影響到鬆弛量變化，此結果將隨著熱循環次數增加而更為明顯。

F

1

F

2

F

3

（

a）

（

b）
