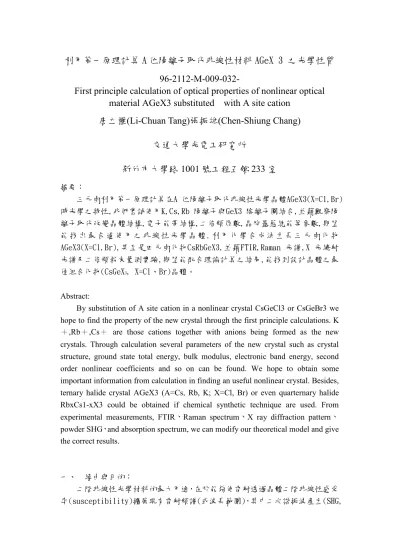

利用第一原理計算A位陽離子取代非線性材料AGeX 3 之光學性質

利用第一原理計算 A 位陽離子取代非線性材料 AGeX 3 之光學性質

96-2112-M-009-032-

First principle calculation of optical properties of nonlinear optical

material AGeX3 substituted with A site cation

唐立權(Li-Chuan Tang)張振雄(Chen-Shiung Chang)

交通大學光電工研究所

新竹市大學路 1001 號工程五館 233 室

摘要： 三元鹵利用第一原理計算在A 位陽離子取代非線性光學晶體AGeX3(X=Cl,Br) 時光學之特性,我們嘗試使用K,Cs,Rb 陽離子與GeX3 陰離子團結合,並藉觀察陽 離子取代改變晶體結構,電子能帶結構,二倍頻係數,晶胞基態總能等參數,期望 能 找 出 最 合 適 使 用 之 非 線 性 光 學 晶 體 . 利 用 化 學 合 成 法 生 長 三 元 鹵 化 物 AGeX3(X=Cl,Br),甚至是四元鹵化物CsRbGeX3,並藉FTIR,Raman 光譜,X 光繞射 光譜及二倍頻粉末量測實驗,期望能配合理論計算之結果,能找到設計晶體之最 佳組合化物(CsGeX3, X=Cl、Br)晶體。 Abstract:

By substitution of A site cation in a nonlinear crystal CsGeCl3 or CsGeBr3 we hope to find the property of the new crystal through the first principle calculations. K ＋,Rb＋,Cs＋ are those cations together with anions being formed as the new crystals. Through calculation several parameters of the new crystal such as crystal structure, ground state total energy, bulk modulus, electronic band energy, second order nonlinear coefficients and so on can be found. We hope to obtain some important information from calculation in finding an useful nonlinear crystal. Besides, ternary halide crystal AGeX3 (A=Cs, Rb, K; X=Cl, Br) or even quarternary halide RbxCs1-xX3 could be obtained if chemical synthetic technique are used. From experimental measurements, FTIR、Raman spectrum、X ray diffraction pattern、 powder SHG、and absorption spectrum, we can modify our theoretical model and give the correct results.

一、 緣由與目的：

二階非線性光學材料的最大用途，在於能夠使雷射透過晶體二階非線性感受 率(susceptibility)擴展現有雷射頻譜(或波長範圍)，其中二次諧振波產生(SHG,

second harmonic generation)包括了：倍頻(Double frequency)、和頻(Sum frequency)、差頻(Difference frequency)、光參量放大(OPA)與光參量振盪(OPO) 等行為，因為用途廣泛許多研究已投入相當多的人物力，並獲得相當豐碩成果。 但截至目前廣泛實用的二階非線性光學材料仍然非常有限，尤其是紅外線波長範 圍的二階非線性光學材料相當缺乏[1-4]。

鈣鈦礦結構(Perovskite)之三元鹵化物(ABX ,其中 A、B 代表陽離子，₃

分別為 A：( Rb、Cs) 及 B:(Ge、Sn、Pb)，而 X 表(Cl、Br、I)等鹵素離子)系列 的 無 機 晶 體 是 目 前 頗 受 注 意 的 紅 外 線 非 線 性 光 學 材 料 ， 理 想 鈣 鈦 礦 結 構 (Perovskite)之單位晶胞示意請參閱圖一，A 是離子半徑較大之陽離子，B 是離 子半徑較小之陽離子，X 則是陰離子，a 是晶格長度，圖一(a)是 A 離子在單位 晶胞中心之表示法，八個在角落的 B 離子(與六個陰離子所形成的−BX₆八面體 陰離子團)圍繞 A 離子，a 是晶格長度；圖一(b)則是 B 離子在單位晶胞中心之表 示法，八個在角落的 A 離子(與十二配位的陰離子團)圍繞 B 離子，本報告以下將 採用一般常用的 B 離子在單位晶胞中心之表示法。鈣鈦礦結構是晶體學中非常引 人注目的結構，重要的光學及精密陶瓷氧化物如：鈦酸鈣、鈦酸鋇、鈦酸鍶、鈦 酸鉛、鈦鋯酸鉛等均屬之。 開發新的非線性光學材料並且要能實用化，須考慮下列幾項條件[5][6]:1. 必 須 有 非 零 ( 非 中 心 反 轉 對 稱 結 構 ) 且 較 大 (_χ(2) ≥_{1pm/V) 的 非 線 性 感 受 率} (susceptibility)；2. 較高(>1GW/cm2 )的光破壞閥值；3. 在所應用的光波波長 範圍內要有較高的通光穿透現象；4. 應用在相位匹配時，雙折射效果必須大到 可以滿足的程度；5. 熱性、機械強度適當，且要較易製成大尺寸和光學性質均 勻的結晶晶體。這些應用的需求通常與晶體結構、化學成份以及電子能態結構性 質有直接或間接的關係，此時採用第一原理計算的方法來系統化開發、分析人工 合成的二階非線性光學材料則格外有意義，它可以成功節省長晶體成長的成本、 提供電性質與光學性質之量測數據分析參考，最重要的是提供未來其他晶體開發 的參考準則。 本報告將系統化探討CsGeX 系列晶體在進行(Cl、Br、I)等鹵素離子取代時₃ 的電子與光學特性。因為CsGeX 系列晶體包括了：立方(Cubic，空間群(space ₃ group) 屬 於 Pm-3m) 、 正 交 (Orthorhombic ， 空 間 群 屬 於 Pmmm) 與 菱 方 (Rhombohedral，空間群屬於 R3m)晶系結構，探討方法是以第一原理計算進行各 結構與不同鹵素離子取代之晶體系統化的分析與探討，其中電子能態與線性與非 線性光學特性是本報告的重點。 目前較常見之應用於紅外線波段非線性光學晶體，有 GaSe, AgGaS2, ZnGep2…..等，如表 1 所示[7][8]。由表 1 歸納，我們由實驗數據可找到一個經驗 法則，就是晶體具高的能隙值通常對應到高的光破壞閥值。但是，高能隙值晶體

通常也會對應到低的有效非線性係數，這對於開發新的非線性材料的人而言是一 個重要的參考依據。表 1 中所列舉的非線性材料中含有氧原子的材料，因其對 6 μm 以上的光源會有強吸收的影響，所以並不適用於中遠紅外波段。而其他的非 線性材料雖有相當高的有效倍頻係數，但也都各受其缺點限制。因此，M. Hagemann 等人提出以鹵化物 CsGeX3(非氧基)為中紅外波段非線性光學材料的建 議參考方向[4]，目前三元鹵化物的研究成果詳見表 2[9-13]。由表 2 可以得知， 雖然 CsGeCl3在紅外波段的通光範圍相當寬，光破壞閥值也高，但是有效倍頻係 數低為其缺點。而 CsGeCl3大，但是因其能隙值低，所以對應到的光破壞閥值會 較低。所以，我們提出藉由鹵素原子取代的方式合成出 CsGe(Br0.5Cl0.5)3晶體， 希望經調變晶體電子能隙值，相對應提高晶體之光破壞閥值，並且拓寬晶體在中 遠紅外波段之通光範圍。同時，獲得良好的有效倍頻係數。 二、 研究方法：晶體結構與第一原理計算 以 B 位陽離子晶胞(圖一(b))為例說明，鈣鈦礦結構本身主要有三類的晶胞 變異：晶格常數的伸縮與晶軸夾角的改變、B 位陽離子偏離晶胞中心之方向與程 度、B 位陽離子與六個陰離子所形成的−BX₆八面體陰離子團之扭曲，當然，這 些變異不一定單獨發生，有時會混合發生，圖二 B 位陽離子向晶胞的八個對角方 向偏離晶胞中心，是三元鹵化物(CsGeX , X=Cl, Br, I)鈣鈦礦結構(Perovskite)₃ 之單位晶胞變動之一，Ge 離子在單位晶胞中偏離中心至晶胞中的其中一個對角 上。通常，晶體物理學會經由 Goldschmidt tolerance factor

2 ) ( ) ( ⋅ + + = X B X A G r r r r t ………(1) 進行初步研判，0.97≤t_G ≤1.03範圍的離子半徑組合會傾向立方結構，t_G≥1.03範 圍的離子半徑組合會傾向六方結構，t_G ≤0.97範圍的離子半徑組合會造成 B 離子 在單位晶胞中偏離中心至晶胞中的其中一個對角上。這與三元鹵化物(CsGeX , ₃ X=Cl, Br, I)的常溫相結果頗吻合。 鈣鈦礦結構(Perovskite)之三元鹵化物(CsGeX , X=Cl, Br, I) 系列材₃ 料屬於人工合成而非自然界產物，表一的第一欄是其化學表示式與所屬空間群， 空間群 Pm-3m 是立方晶系結構，是CsGeCl 以及₃ CsGeBr 的高溫相結構，空間群₃ Pmmm 是正交晶系結構，是CsGeI 的高溫相結構，空間群 R3m 是菱方晶系結構，₃

是CsGeCl 、₃ CsGeBr 以及₃ CsGeI 的常溫相結構，晶體結構必須不具有中心反轉₃ 對稱，才有不為零之二階非線性感受率(susceptibility)，因此，可直接判斷：

僅有空間群 R3m 是菱方晶系結構的常溫相三元鹵化物(CsGeX , X=Cl, Br, I)₃

才具有不為零之二階非線性感受率，應該與後來計算的二階非線性感受率結果一 致。

表 3 的第二欄是對應的晶格常數實驗值，第三欄是第一原理計算幾何最 佳化後的晶格常數，與實驗值相差在 2%之內，顯示計算結果與分析結果是可接 受的，表 3 的第四欄是第一原理計算幾何最佳化後的體模係數(Bulk modulus)， 第五欄是第一原理計算幾何最佳化後之晶胞總能，本報告所採用的第一原理計算 程式是採用 WIEN2K，本報告的計算結果均直接或間接與 WIEN2K 有關。圖三是本 研究採取的第一原理計算與分析的流程圖。 在此所採用之第一原理計算簡單說明，起步就是 Kohn-Sham 方程式 nk nk nk xc H ion r V r V r V m ∇ + + + Ψ = Ψ − _ε )] ( ) ( ) ( 2 [ 2 2 v v v h ………(2) 將晶體之晶胞內容輸入，利用平面波展開贗勢法進行總能收斂與幾何最 佳化的自適化計算可得其本徵值與本徵波函數，再將總能收斂與幾何最佳化後的 單位晶胞進行縮放，再利用 Murnaghan 方程式擬合 0 , 0 0 0 0 _1] 1 1 ) [( 0 nk B tot B V V B V B ε ε + + − ′ ⋅ ′ ⋅ = ′ ………(3) 求得晶體之體模(彈性)係數B 。 ₀ 根據表 3 的計算結果顯示，菱方晶系幾何最佳化後的單位晶胞總能比同 樣化學方程式的立方晶系與正交晶系單位晶胞總能要來的低，可推測菱方晶系的 三元鹵化物(CsGeX , X=Cl, Br, I) 是比較穩定存在晶系結構常溫相，這與晶₃ 體成長結果是一致的。 三、 結果與討論：電子能態結構與二階非線性光學係數 因為電子能態結構與非線性光學材料實用化以及物性量測結果對照有重要 關係，本報告在此進行進一步介紹。 先將方程式(2)得到的本徵波函數進行投影至組成原子與電子軌域的投影分析， 可表示成

∑ ∑ ∑

∈ + = − = Φ ⋅ = Ψ } { ) ( ) ( , ( ) ) ( atoms i l l m l m i lm i lm nk nk r C r r r ………(4) 其中

∫

Ψ ⋅Φ = 0 ) ( ) ( ()* ) ( , V i lm nk i lm nk r r dV C r r ………(5) 之後進行電子能態譜以及電子態密度的分析計算

∑∑∑

⋅ − = n k l nk l nk E E h E LDOS(α, ) (α_,) δ( )………(6a)

∑∑

⋅ − = n k nk l nk E E h E l PDOS(α, , ) (α_,) δ( )………(6b) 計算結果如圖四至圖六所示。 圖四是比較CsGeCl 立方晶系(Pm-3m)的之電子能態譜以及投影電子態密₃ 度(PDOS)分布；與菱方晶系(R3m)之電子能態譜以及投影電子態密度(PDOS)分布 計算比較，可發現：一、不論立方晶系(Pm-3m)或是菱方晶系(R3m)的CsGeCl 其₃ 均為直接能隙；二、能隙位置均不在倒格子空間的Γ 點上，而是在倒格子空間的 Z(1,1,1)點上(圖四(a)之 R(1,1,1)點是另一符號)；三、菱方晶系(R3m)之能隙 值大於立方晶系(Pm-3m)的之能隙值。 圖五是比較CsGeBr 立方晶系(Pm-3m)的之電子能態譜以及投影電子態密₃ 度(PDOS)分布；與菱方晶系(R3m)之電子能態譜以及投影電子態密度(PDOS)分布 計算比較，可發現：一、不論立方晶系(Pm-3m)或是菱方晶系(R3m)的CsGeBr 其₃ 均為直接能隙；二、能隙位置均不在倒格子空間的Γ 點上，而是在倒格子空間的 Z(1,1,1)點上(圖五(a)之 R(1,1,1)點是另一符號)；三、菱方晶系(R3m)之能隙 值大於立方晶系(Pm-3m)的之能隙值。 圖六是比較CsGeI 正交晶系(Pmmm)的之電子能態譜以及投影電子態密度₃ (PDOS)分布；與菱方晶系(R3m)之電子能態譜以及投影電子態密度(PDOS)分布計 算比較，可發現：一、不論正交晶系(Pmmm)或是菱方晶系(R3m)的CsGeI 其均為₃ 直接能隙；二、能隙位置均不在倒格子空間的Γ 點上，而是在倒格子空間的 Z(1,1,1)點上(圖五(a)之 R(1,1,1)點是另一符號)；三、菱方晶系(R3m)之能隙 值大於正交晶系(Pmmm)之能隙值。 另外，再從鹵元素取代來比較，不論高溫相或是低溫相，能隙值的大小順 序是CsGeCl₃(2.32eV)>CsGeBr₃(1.67eV)>CsGeI₃(0.84eV)，此值較實驗值 低 估，但變化趨勢是一致的，低能隙值通常對應低光破壞閥值，這可供晶體選擇做 參考。

最後是鈣鈦礦結構(Perovskite)之三元鹵化物(CsGeX , X=Cl, Br, I) ₃ 二階非線性光學係數的第一原理計算，由於頻率相關(Frequency-dependent)的

二階非線性光學係數較複雜，且目前應用尚未突顯其必要性，在此僅列出零頻 (Zero-frequency)的二階非線性光學係數公式如下 ] ) ( 1 ) ( 1 [ ) ( 1 ) 0 ( ' ' ' ' 2 ' 2 ' ' ' ' ' 2 ' 2 ' 3 ) 2 (

∑

∑∑ ∑

+ + − + + = v ijk cvv ijk c vv ijk cv v v c cv vv k vc ijk cv c ijk cvc ijk c vc c cc cv cv ijk D D D E E E D D D E E E m e V h χ ………(7) 其中ijk是晶軸方向，c,v是位於導帶與價帶的能階引數，D是動量躍遷矩陣元， 與電耦極之量子算符及躍遷期望值相關，表 4 列出菱方晶系空間群 R3m 結構的二 階非線性光學係數非零張量比較表，結果顯示： (2) 333 χ 是主要二階非線性效應供需 的來源，此外，與能隙值E_g變化的驅勢相反，從鹵元素取代來比較，二階非線

性光學係數是CsGeI₃>CsGeBr₃>CsGeCl₃。這在材料選擇上必須有所取捨。

圖 4-6 為第一原理計算之晶體能帶圖，由圖可知其為直接能隙，能隙值約

2.93eV。根據文獻報導[10][11]記載，此系列晶體結構中心的Ge原子與周圍的鹵

素原子之鍵結是由Ge的s軌域電子與每一個鹵素原子p軌域電子形成反鍵結，

此稱為s* level(此為價帶頂端的成因)，以及Ge的p軌域電子與兩個鹵素原子s

軌域電子形成反鍵結，此稱為 p* level(此為導帶底端的成因)。能隙的產生便是

當s* level低於p* level時所造成。而s* level要低於p* level的條件，即是Ge

的4s軌域與4p軌域能量差異要足夠大，由文獻提供的資料顯示Ge之4s、4p軌

域能量差約為7eV，符合此條件。所以，此晶體材料會有能帶隙的產生。文獻中

也提及，當晶體受到外在因素影響(如：溫度降低、如：溫度降低、受到壓力等)，

導致晶格常數變小時，s* level與p* level能量皆會提升，但是因為Ge原子與周

圍之鹵素原子之s* level反鍵結數目比p* level多，所以s* level提升的能量會比

p* level來的多，導致晶體能隙縮小，也就是說，隨著溫度的降低或是施加額外 的壓力時，能隙值將會變小。反之，當我們從低溫升至高溫時，發光光譜會有藍 位移(Blue shift)的現象。將此結果對應到我們變溫PL 的量測結果相當符合。對 照於理論計算結果，晶體能隙值為 2.93eV，而低溫(17K)量測到的發光帶 A、B 其半高寬窄，且由溫度增加後，發光帶A、B的變化情形判斷、發光帶A、B應 該是電子能隙躍遷所產生的發光光譜。而伴隨於其後之發光帶，配合電子微探儀 量測結果，研判應為晶體之缺陷或是雜質注入所產生。晶體之缺陷來自於陰離子 含量的不足。而雜質注入則是來自於晶體中多於之氧原子與磷原子。我們對其分 析，應是由三個發光帶C、D、E所構成。 四、 結論：

本 報 告 以 第 一 原 理 計 算 方 法 進 行 系 統 化 的 分 析 與 探 討 了 鈣 鈦 礦 結 構

(Perovskite)之三元鹵化物(CsGeX₃, X=Cl, Br, I)此一新興的紅外線非線性光

學材料，它同時有鈣鈦礦晶體結構變異的有趣議題，也有優良的紅外線非線性光 學特性。從計算與分析結果顯示，菱方晶系的三元鹵化物晶體具有相當大的二階 非線性光學係數，約從 28 pm/V 至 176 pm/V (_χ(2) ≥_{1pm/V)；電子能態計算結果} 顯示這系列的晶體具有直接能隙(Direct Band-Gap, E_g)，但並非在倒格子空間 的Γ 點 上 ， 而 是 在 倒 格 子 空 間 的 Z (1,1,1) 點 上 ； 能 隙 值 的 大 小 順 序 是 ) 84 . 0 ( ) 67 . 1 ( ) 32 . 2 ( _{3 3} 3 eV CsGeBr eV CsGeI eV CsGeCl > > ， 此 值 較 實 驗 值 ( 約 從 1.5eV 至 3.7eV)低估，但變化趨勢是一致的，低能隙值通常對應低光破壞閥值， 此外，與能隙值E_g變化的驅勢相反，從鹵元素取代來比較，二階非線性光學係

數是CsGeI₃>CsGeBr₃>CsGeCl₃。選用合適菱方晶系的三元鹵化物晶體，必須考

慮當時實驗條件如：雷射強度、出射波長等的平衡。 參考文獻：

[1] G. Dmitriev, G. G. Gurzadyan, and D. N. Nikogosyan, Handbook of Nonlinear

Optical Crystals, Springer in Optical Sciences Vol. 64 (Springer-Verlag, Berlin, 1991).

[2] Qingtian Cu,Qiwei Pan ,Xiangwen Wu ,Wei Shi,Changshui Fang Journal of

crystal Growth 212 (2000).

[3] J. D. Feichtner and G. W. Roland, Appl. Opt. 11, 993 (1972).

[4] M.Hagemann，H.-J.Weber Applied physics A 63.67-74 (1996). M. Hagemann,

H.-J. Weber, “Are ternary halides useful materials for nonlinear optical applications”, Applied physics A 63. 67-74 (1996)

[5] W. R. Cooks, Jr. And Ianinni, Final Technical Report, Project No.

FY1457-87-03016, AFWAL/MLPO, Wright-Patterson AFB, OH(1987).

[6] D. H. Auston, et al., Research on NLO materials: an assesment, Appl. Opt. 26,

[7] J.Y. Huang, NSC 86-2112-M-009-018 (1997)

[8] J.Y. Huang, NSC 85-2112-M-009-030 (1996)

[9] Q. Gu et al., “New wide-band nonlinear optics CsGeCl3 crystal”, Journal of

crystal growth 225 501-504 (2001)

[10] D.K. Seo et al. “Pressure-Induced Changes in the Structure and Band Gap of

CsGeX3 (X=Cl, Br) Studied by Electronic Band Structure Calculations”, Inorg. Chem. 37, 407-410 (1998)

[11] U. Schwarz et al. “Effect of pressure on the optical-absorption edges of

CsGeBr3”, Physical review B53, 12544 (1996)

[12] L C Tang et al. “New infrared nonlinear optical crystal CsGeBr3: Synthesis,

structure and powder second-harmonic generation properties”, J. Phys.: Condens. Matter 17 (2005) 7275-7286

[13] L C Tang et al. “Electronic structure and optical properties of rhombohedral

CsGel3 crystal” J. Phys.: Condens. Matter 12 (2000) 9129-9143

晶體 GaSe AgGaS2 AgGaSe2 ZnGeP2 LiIO3 LiNbO3 通光範圍 (μm) 0.65~18 0.53~13 0.73~18 0.74~12 0.3~0.6 0.33~5.5 能隙大小 (eV) 2.0 2.7 1.68 2.2 4.1 3.8 d值大小 (pm/V) d22=63~72 d36=13~31 d36=33~43 d36=111 d15=5.53 d15=5.53 d22=2.76 破壞閥值 (M W/cm2) 28 100 25 60 250 104 表1 常見的IR非線性光學晶體參數表 晶體 通光範圍 (μm) 能隙大小 (eV) d值大小 (pm/V) 破壞閥值 (M W/cm2) CsGeCl3 0.4~20 3.67 2 200 CsGeBr3 0.6~22.5 2.32 3.85 表2 三元鹵化物非線性光學晶體參數表 表3、三元鹵化物(CsGeX , X=Cl, Br, I)₃ 的化學表示式、所屬空間群以及對應的物 理參數。 三 元 鹵 化 物 晶格常數(Å) (Å) (Å) (Å) 實驗 值 晶格常數(Å) (Å) (Å) (Å) 計算 值 體模係數 B (GPa) B (GPa) B (GPa) B (GPa) 晶胞總能 (eV) (eV)(eV) (eV) CsGeCl CsGeCl CsGeCl CsGeCl 3 33 3 (Pm (Pm (Pm (Pm----3m)3m)3m) 3m) a=b=c=4.265 (α=β=γ=90o₎ a=b=c=5.2455 (α=β=γ=90o₎ 29.75325 -1896.876 78 CsGeBr CsGeBr CsGeBr CsGeBr 3 3 3 3 (Pm (Pm (Pm (Pm----3m)3m)3m) 3m) a=b=c=5.362 (α=β=γ=90o₎ a=b=c=5.5036 (α=β=γ=90o₎ 23.17362 -1772.094 26 CsGeI CsGeI CsGeI CsGeI 3 3 3 3 (Pmmm) (Pmmm) (Pmmm) (Pmmm) a=5.9267 b=5.9716 c=6.0889 (α=β=γ=90o₎ a=5.8646 b=5.8671 c=5.8645 (α=β=γ=90o₎ 20.21824 -1615.989 12 CsGeCl CsGeCl CsGeCl CsGeCl 3 33 3 (R3m) (R3m) (R3m) (R3m) a=b=c=5.444 (α=β=γ=89.63o₎ a=b=c=5.5101 (α=β=γ=89.121 o₎ 7.05452 -1897.122 68

CsGeBr CsGeBr CsGeBr CsGeBr 3 3 3 3 (R3m) (R3m) (R3m) (R3m) a=b=c=5.635 (α=β=γ=89.74o₎ a=b=c=5.6885 (α=β=γ=88.297 o₎ 7.44647 -1772.256 22 CsGeI CsGeI CsGeI CsGeI 3 3 3 3 (R3m) (R3m) (R3m) (R3m) a=b=c=5.983 (α=β=γ=88.61o₎ a=b=c=5.9985 (α=β=γ=87.655 o₎ 0.70632 -1616.068 29 表一的第二欄是對應的晶格常數實驗值 表4、菱方晶系三元鹵化物(CsGeX , X=Cl, Br, I)₃ 的二階非線性光學係數比較表。 三元鹵化物 ₍₂₎ 333 χ (pm/V) (2) 223 χ (pm/V) (2) 113

χ (pm/V) 實驗能隙值E_g(eV)(eV)(eV)(eV) CsGeCl CsGeCl CsGeCl CsGeCl 3 33 3 (R3m)(R3m)(R3m)(R3m) -28.568 -3.897 -3.894 3.67 CsGeBr CsGeBr CsGeBr CsGeBr 3 3 3 3 (R3m) (R3m) (R3m) (R3m) -51.910 -14.849 -14.856 2.32 CsGeI CsGeI CsGeI CsGeI 3 3 3 3 (R3m) (R3m) (R3m) (R3m) -176.444 -213.355 -213.363 1.51 圖一、理想鈣鈦礦結構(Perovskite)之單位晶胞示意圖，A 是離子半徑較大之 陽離子，B 是離子半徑較小之陽離子，X 則是陰離子， (a)是 A 離子在單 位晶胞中心之表示法，a 是晶格長度；(b)是 B 離子在單位晶胞中心之表示 法。

圖二、三元鹵化物(CsGeX₃, X=Cl, Br, I)鈣鈦礦結構(Perovskite)之單位晶胞 變動之一，B 離子在單位晶胞中可偏離中心至晶胞中的任一角落。

圖四、(a)立方晶系(Pm-3m)的CsGeCl₃之電子能態譜以及投影電子態密度(PDOS)

分布； (b) 菱方晶系 (R3m) 的CsGeCl₃之電子能態譜以及投影電子態密度

(PDOS)分布The density of state analysis of CsGeX3 in rhombohedral, cubic, and tetragonal symmetries is shown in the following figure. The contributions of s-, p-, and d-orbital of the specimens Cs (green), Ge (red), and halides (blue) were also deduced.

圖五、(a)立方晶系(Pm-3m)的CsGeBr₃之電子能態譜以及投影電子態密度(PDOS)

分布； (b) 菱方晶系 (R3m) 的CsGeBr₃之電子能態譜以及投影電子態密度

(PDOS)分布The density of state analysis of CsGeX3 in rhombohedral, cubic, and tetragonal symmetries is shown in the following figure. The contributions of s-, p-, and d-orbital of the specimens Cs (green), Ge (red), and halides (blue) were also deduced.

圖六、(a)正交晶系(Pmmm)的CsGeI₃之電子能態譜以及投影電子態密度(PDOS)

分布；(b)菱方晶系(R3m)的CsGeI₃之電子能態譜以及投影電子態密度(PDOS)

分 布 The density of state analysis of CsGeX3 in rhombohedral, cubic, and

tetragonal symmetries is shown in the following figure. The contributions of s-, p-, and d-orbital of the specimens Cs (green), Ge (red), and halides (blue) were also deduced.

There are a special, six different [110], eight varius [111] planes. They are CCG, C3a, C3b, C3c, C3d, C3e, C3f, C3g, C3h, C4a, C4b, C4c, C4d, C4e, and C4f sliced plane.

There are six different [110] planes. They are C4a, C4b, C4c, C4d, C4e, and C4f in rhombohedral lattice representation.

C4a C4b

C4c C4d

There are six different [110] planes. They are C4a, C4b, C4c, C4d, C4e, and C4f in hexagonal lattice representation.

C4a C4b

C4c C4d

There are eight varius [111] planes which are perpendicular to four diagonal axises. They are C3a, C3b, C3c, C3d, C3e, C3f, C3g, and C3h in rhombohedral lattice representation.

C3a C3b

C3c C3d

C3e C3f

There are eight varius [111] planes which are perpendicular to four diagonal axises. They are C3a, C3b, C3c, C3d, C3e, C3f, C3g, and C3h in hexagonal lattice

representation.

C3a C3b

C3c C3d

C3e C3f

There is a significant slice plane which is perpendicular to [-1 -1 0] plane. The halides are not located on this plane. Here are the electron density analyses of rhombohedral and cubic CsGeCl3 in both rhombohedral and hexagonal lattice representation.

CsGeCl3CGC160R0.png CsGeCl3CGC160R.png

CsGeCl3CGC160H0.png CsGeCl3CGC160H.png

There is a significant slice plane which is perpendicular to [-1 -1 0] plane. The halides are not located on this plane. Here are the electron density analyses of rhombohedral and cubic CsGeBr3 in both rhombohedral and hexagonal lattice representation.

CsGeBr3CGC160R0.png CsGeBr3CGC160R.png

CsGeBr3CGC160H0.png CsGeBr3CGC160H.png

There is a significant slice plane which is perpendicular to [-1 -1 0] plane. The halides are not located on this plane. Here are the electron density analyses of rhombohedral and tetragonal CsGeI3 in both rhombohedral and hexagonal lattice representation.

CsGeI3CGC160R0.png CsGeI3CGC160R.png

CsGeI3CGC160H0.png CsGeI3CGC160H.png
