國
立
交
通
大
學
資訊科學與工程研究所
碩
士
論
文
互斥演算法加上近端自轉：原則與實例演練
Adding local spin to mutual exclusion algorithms: principles and
experience
研 究 生：簡正明
指導教授：黃廷祿 教授
互斥演算法加上近端自轉：原則與實例演練
Adding local spin to mutual exclusion algorithms: principles and experience
研 究 生：簡正明
Student：Cheng-Ming Chien
指導教授：黃廷祿
Advisor：Ting-Lu Huang
國 立 交 通 大 學
資 訊 科 學 與 工 程 研 究 所
碩 士 論 文
A ThesisSubmitted to Institute of Computer Science and Engineering College of Computer Science
National Chiao Tung University in partial Fulfillment of the Requirements
for the Degree of Master
in
Computer Science
November 2009
Hsinchu, Taiwan, Republic of China
互斥演算法加上近端自轉：原則與實例演練
學生：簡正明
指導教授：黃廷祿 博士
國立交通大學資訊科學與工程研究所碩士班
摘 要
在 shared memory mutual exclusion algorithms 中，免不了要 busy waiting，為了減少 shared memory contention，我們援用 Mellor-Crummey and Scott 之 local spin 概念，提出 一種通用的方法（generic approach），一般在 atomic read/write model 下的 mutual exclusion algorithms 均 可 依 此 方 法 加 上 local spin 機 制 ， 以 Dijkstra’s 、 Knuth’s 、 Eisenburg-McGuire’s、Lamport’s bakery 和 Burns’ mutual exclusion algorithm 為實例，透 過 safety property 和 progress property 的證明，清楚分辨這些 algorithms 在 trying region 的結構之後，即可輕易加上 local spin 得到大幅降低 shared memory contention 的初步結 果，再深入瞭解 algorithms 運作細節，若 algorithm 具備 bounded waiting 的性質，則可 以再改進 processes 之互動而大幅降低 remote memory access 次數。
Gadi Taubenfeld 提出 local-spinning bakery mutual exclusion algorithm，我們嘗試引用 相同的方式（使用 2-dimensional permitted bits）為其它在 atomic read/write model 下的 mutual exclusion algorithms 加上 local spin，利用 tree 的結構分析 the generic approach 與 此方法之間的差異，並證明出此方法並不是所有的 mutual exclusion algorithms 都適用。
綜合實例演練的經驗，我們歸納出依據 algorithm 具備的性質較適合使用何種方式 加上 local spin 機制，大致上可區分為兩大類：具有 starvation 狀況的 algorithm 適合使用 2-dimensional permitted bits 加上 local spin；具備 bounded waiting 性質的 algorithm 適合 the generic approach 再加 focused release 的方式加上 local spin。
Adding local spin to mutual exclusion algorithms: principles and experience
Student：Cheng-Ming Chien
Advisor：Dr. Ting-Lu Huang
Institute of Computer Science and Engineering
National Chiao Tung University
Abstract
Busy waiting is common in shared memory mutual exclusion algorithms. To reduce memory contention incurred by busy waiting, we follow the concept of local spin made popular by Mellor-Crummey and Scott and propose a generic approach for adding local spin to mutual exclusion algorithms of the atomic read/write model. Taking Dijkstra’s, Knuth’s, Eisenburg-McGuire’s, Lamport’s bakery and Burns’ mutual exclusion algorithm as examples, two levels of local spin version were obtained. The first is an easy product of the generic approach. The second, with better inter-process communication made possible by an in-depth understanding of the algorithm, e.g. bounded waiting, significantly reduces the number of remote memory accesses.
There is another approach used in Gadi Taubenfeld’s local-spinning bakery mutual exclusion algorithm by adding 2-dimensional permitted bits. We try this approach to add local spin to the other mutual exclusion algorithms of the atomic read/write model. We find out the difference between the generic approach and this approach by the tree structure. And this approach is not suitable for all mutual exclusion algorithms.
According to the experience of adding local spin, we divide mutual exclusion algorithms into two parts: the algorithms with starvation are suitable for using 2-dimensional permitted bits to add local spin; the algorithms with bounded waiting are suitable for the generic approach plus focused release to add local spin.
誌 謝
這份論文能順利完成，首先要感謝我的學位指導教授黃廷祿老師。
老師對於納入 OS 教科書中廣為人知的 Eisenburg-McGuire’s mutual exclusion algorithm 研究甚深，並由此 algorithm 發想出本論文中最重要的 generic approach 以及 focused release、fast track。在老師引領下所進行的 debug algorithm EM2、EM3、EM4研
究過程，讓我不僅熟悉了 generic approach 的精神，也對互斥演算法的設計有更深刻的 了解，進而催生此論文的誕生。
老師不僅指導研究演算法應有檢驗正確性的觀念，亦教授了如何利用時間軸與事件 發生的邏輯順序來證明 safety property；在 Knuth’s mutual exclusion algorithm 具備2n−1−1 bounded waiting 性質的證明裡，也是由老師提供一個 5 processes 的 execution sequence 例子，讓我獲得找出 recursive function 的靈感，進而得以證明。 由衷感激老師帶領我進入分散式演算法的領域，並使我能對互斥演算法有深入的了 解。更感謝口試指導委員曾建超所長及黃冠寰教授百忙中撥冗給予細心指正、教導。 感恩我的父母長久以來的鼓勵、支持與付出心力，提供一切支援讓我得以專心於學 業，並於良好基礎教育所打下的扎實根基中進行研究。值此將為人父的時刻，更加體會 父母愛子之心，及其所給予之關愛與照護之情。在論文即將完成的最後這段時間，發現 母親罹患腦瘤身受病痛之苦，衷心祈禱母親能安然度過開刀過程之苦，早日恢復健康與 笑顏。 最後謝謝我的太太求學期間提供許多建議，她取得台大、師大雙碩士的經驗對我能 順利完成學業提供許多幫助。願我們的寶貝能健康平安的誕生，一同分享這份喜悅。
目 錄
摘 要 ...i Abstract...ii 誌 謝 ...iii 目 錄 ...iv 表 目 錄 ...v 圖 目 錄 ...vi 演 算 法 目 錄 ...vii 一、 Introduction ... 1 二、 Definitions ... 4三、 The proposed generic approach ... 6
四、 The practice... 9
4.1 Dijkstra’s mutual exclusion algorithm and its variation ... 10
4.1.1 The original version: Algorithm D0... 10
4.1.2 Adding local spin to D0 by using 2-dimensional permitted bits: Algorithm D1... 11
4.1.3 Adding local spin to D0 by the generic approach: Algorithm D2... 13
4.2 Knuth’s mutual exclusion algorithm and its variation ... 16
4.2.1 The original version: Algorithm K0... 16
4.2.2 Adding local spin to K0 by using 2-dimensional permitted bits: Algorithm K1... 18
4.2.3 Adding local spin to K0 by the generic approach: Algorithm K2... 19
4.2.4 Adding focused release to K2: Algorithm K3... 20
4.3 Eisenburg-McGuire’s mutual exclusion algorithm and its variation ... 22
4.3.1 The original version: Algorithm EM0... 22
4.3.2 Adding focused release to EM2: Algorithm EM3... 24
4.3.3 Adding fast track to EM3: Algorithm EM4... 26
4.4 Lamport’s bakery mutual exclusion algorithm and its variation ... 28
4.4.1 The original version: Algorithm L0... 28
4.4.2 Adding local spin to L0 by using 2-dimensional permitted bits: Algorithm L1... 29
4.4.3 Adding local spin to L0 by the generic approach: Algorithm L2... 30
4.4.4 Adding focused release to L2: Algorithm L3... 31
4.5 Burns’ mutual exclusion algorithm and its variation... 34
4.5.1 The original version: Algorithm B0... 34
4.5.2 Adding local spin to B0 by using 2-dimensional permitted bits: Algorithm B1... 35
五、 Conclusion ... 38
參 考 文 獻 ...40
表 目 錄
Table 1: Algorithm versions ... 9 Table 2: 5×5 permittedbits ... 11
圖 目 錄
Figure 1: Life cycle of mutual exclusion algorithm... 1
Figure 2: Extended CS ... 5
Figure 3: The generic approach... 7
Figure 4: The waiting-release relation ... 15
演 算 法 目 錄
Algorithm 1: D0... 10 Algorithm 2: D1... 12 Algorithm 3: D2... 13 Algorithm 4: K0... 16 Algorithm 5: K1... 18 Algorithm 6: K2... 19 Algorithm 7: K3... 20 Algorithm 8: EM0... 22 Algorithm 9: EM2... 24 Algorithm 10: EM3... 25 Algorithm 11: EM4... 26 Algorithm 12: L0... 28 Algorithm 13: L1... 29 Algorithm 14: L2... 31 Algorithm 15: L3... 32 Algorithm 16: B0... 34 Algorithm 17: B1... 37一、 Introduction
Mutual exclusion problem 在 multiprocessing system 中是一個很基本的問題，對於某 些不可分割的資源，必須確保在任何瞬間最多只有一個 process 被允許存取該資源；一 台印表機無法同時給多個 processes 同時使用，所以印表機需要在 mutual exclusion 的條 件下才能正常使用。概念上，mutual exclusion problem 就是在設計一個 concurrent algorithm，其中有一段稱為 critical region（或 critical section，CS for short）的 code 保證 任何瞬間最多只有一個 process 能夠進入 CS 執行。Mutual exclusion problems 的定義包 含二項：
(1) safety property:
任何時刻至多一個 process 可以執行 CS。 (2) progress property:
如果在某時刻 t 無任何 process 在 CS，而且已有 process 在 trying region （如：Figure 1），則存在某一個 process 在 t 之後某時刻可進 CS。
trying region
critical region (CS)
exit region remainder region

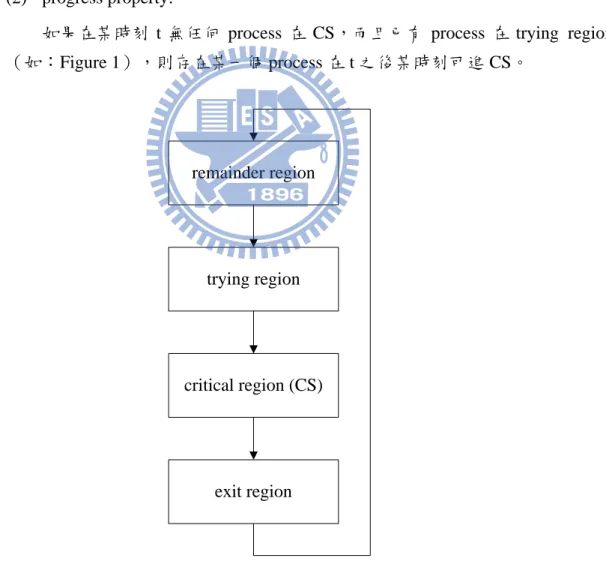

Figure 1: Life cycle of mutual exclusion algorithm
Mutual exclusion algorithm 的 code 可區分為四個 region：trying region、critical region （CS）、exit region、remainder region[9]，在進入 CS 之前必須透過 trying region 中所設
計的 contention protocol 來決定哪 process 可以進入 CS，在 contention protocol 中所有的 processes 都必須讓其它 processes 發現自己是 contender，CS 之後緊接著 exit region，在 exit region 中必須讓所有其它 processes 發現到自己已經離開 CS，在完成 exit region 之 後，process 就回到 remainder region，如 Figure 1。
當 algorithm 執行時，若已有 process 進入 CS，其它在 trying region 的 processes 就 必須 waiting，常見的作法有主動地 spinning on shared variables 或是被動地 sleeping 讓 OS 的 scheduler 來負責喚醒，但是在某些沒有 scheduler 的系統架構下，只能用 spinning 的方式，例如作業系統本身，而 spinning on shared variables 會傷害系統效能，processes 必須一直將 shared memory 中的資料讀取到 register 做條件判斷，在 memory bandwidth 有限的狀況下，shared memory contention 將造成系統的負擔。
Local spin 是一個解決 shared memory contention 的方法之一，在 distributed shared memory（DSM）的架構下，讓需要 busy waiting 的 process 只需讀取 local shared memory 中的 data，以減少 remote memory access 的次數，提升系統的效能。DSM 系統下的每個 process 擁有屬於自己的 local shared memory，可供自己作快速的 local access，其它 processes 也可用 remote access 方式讀寫此塊 memory，但速度慢許多。MCS[10]在 1991 年提出符合 local spin 概念的 mutual exclusion algorithms，並且在 2006 年獲得了 Edsger W. Dijkstra Prize，但它使用了 compare-and-swap 指令，依賴功能較強的硬體才能實現；之 後國內亦有 local spin 相關研究，如 Tsay[12]與 Chen and Huang[3]。在一般 atomic read/write model 之下 local spin algorithms 難度較高，除了上述 Tsay[12]兼顧 algorithms derivation 正規方法之外，尚有 Yang and Anderson[13]以 tree 的方式將在 contention 之下 trying region 中的 time complexity 從O(n)降到O(log n)，並引用 Lamport’s fast mutual exclusion algorithm[7]的精神，在 contention-free 的狀況下只需O(1)即可進入 CS，但是 如果在 fast path 遇到其它 process 的 contention，則 worst case 仍然是O(n)；之後 Anderson and Kim[1]將 fast path 中遭遇 contention 的 time complexity 又降到O(log n)。
本文提出一個 generic approach，一般以 atomic read/write registers 為 model 的 mutual exclusion algorithms，均可透過此 generic approach 加上 local spin 的機制以便在 DSM 系 統上執行，之後以 Dijkstra’s[4]、Knuth’s[6]、Eisenburg-McGuire’s[5]、Lamport’s bakery[8] 和 Burns’[2] mutual exclusion algorithms 為例，實際演練 generic approach，得到大幅降低 shared memory contention 之初步具 local spin 的 algorithm；之後又分析這些 algorithm 運 作細節，大幅更改 program structure，更進一步嘗試減少在 exit region 中使用 remote write 叫醒其它 process 的次數到 1 次，這種只釋放特定的一個 local-spinning process 的動作稱 之為“focused release＂，有了 focused release 後，我們嘗試找到“fast track＂，讓被釋 放的 process 可省去檢查其它 processes 狀態所產生的一連串 remote memory access 動作 而直接進入 CS，所得 algorithm 仍然維持原本 safety property 和 progress property 的正確 性。本文所提 local spin algorithms 之 worst case time complexity 雖不如 Anderson and
Kim[1]，但如果只討論系統在 heavy loading 時的表現，則因經常有許多 processes 在 trying region 等待，有利於本文 algorithms 之執行效率，其中以 Eisenburg-McGuire’s[5]
為基礎得到的最佳版本 EM4而言，進出 CS 一次所需 remote memory access 平均次數降
二、 Definitions
本章針對本文中使用的專由名詞、指令、函數，解釋其定義與作用，如下列描述。 (1) update status:
每一 process 會利用專屬自己才可更改的 local shared variable 來記錄執行的路徑或狀 態，以供其它 processes 區分該 process 目前在 algorithm 中執行的進度，這種行為統稱為 update status。如本文 algorithm D0之 flag(i)專屬於 process i 。
(2) extended CS:
範圍涵蓋部分 trying region、整個 CS、部分 exit region，如 Figure 2。在 trying region 的 contention protocol 中必然有一段為維持 safety-property 的 loop，以確保在通過該段 checking 之後的 process 必然是唯一可以進入 CS 的 process，從該 checking 判別可以進 CS 到真正進 CS 之前的範圍，將它納入到 extended CS 中；而在 exit region 中 update status 執行之前的所有動作也可以納入 extended CS 中，update status 執行之後才真正地把 CS 釋出。經過這兩方向擴張後，整個 extended CS 是一個連續的 region，在同一時間只有 一個 process 可以執行這範圍內的指令，這概念對設計 mutual exclusion algorithm 有很大 的幫助，在這 extended CS 範圍內的指令受到 mutual exclusion 保護，同時刻至多有一 process 可以執行。因此原本較難分析的 concurrent program 在此範圍內可視之為 sequential program。
(3) permitted(i):
The generic approach 額外使用了這n個 shared variables(稱為 1-dimensional permitted bits)以便 local spin 使用。For every i ，0≤i≤n−1，permitted(i)是 writable by all processes，readable by process i ，每個permitted(i)位於 process i 的 local shared memory 中。當 process i 需要 busy waiting 時會 spinning on permitted(i)，這種 spinning 不會引 發 memory contention， 而任何一個 process j 在離開 CS 後要把所有正在 spinning 的 process i 用 remote write to permitted(i)方式叫醒 i 。
(4) permitted(i,j)
類似 generic approach，但是額外使用了 2
n 個 shared variables(稱為 2-dimensional permitted bits), for every i , j , 0≤i≤n−1, 10≤ j≤n− , writable by i and j , readable by i，每一組permitted(i,j), 0≤ j≤n−1就位於 process i 的 local shared memory 中。當 process i 因為 process j 的狀態而需要 busy waiting 時，會 spinning on permitted( ji, )， 這種 spinning 亦不會引發 memory contention，而 process j 會在造成其它 processes 進入 busy waiting 的因素消失後，用 remote write to permitted(i,j)方式叫醒 i 。邏輯定義為：
process j 釋放 process i 若且唯若 process i 因為 process j 的狀態而進入 local spin 且等 待 process j 的釋放。
(5) await somecondition:
等待somecondition為 true 才算完成的指令。 (6) focused release:
Process 在 exit region 中只釋放特定的一個 local-spinning process。 (7) fast track:
Local-spinning process 在 trying region 中被釋放時，在屬於 focused release 的前提下， 可直接進入 CS 的捷徑。
safety property related loop
critical region (CS)
update status (critical region is free)
remainder region
trying region
exit region Extended CS
三、 The proposed generic approach
基本理念是要在原有 mutual exclusion algorithm 外加一些 variables 與指令，讓多數 在 trying region 開始競爭的 processes 受到阻擋之後，就進入 local spin 狀態暫停活動， 競爭者需要在 trying region 的迴圈（program loops）來回好幾次，陸陸續續可能又有競 爭者暫停活動，可是絕對要讓一個 process 順利通過 trying region 所有 loops 而進 CS。
當它到 exit region 時就以n−1次 remote writes 叫醒所有暫停活動者，系統又恢復到
algorithm 本來應有情況。然後又再次不停地重覆上述競爭過程。整個執行細節，如果不 看外加的這些 variables 與指令，則仍然符合原有 algorithm 之運作法則，上述暫停活動 可視為暫時因 context switching 而沒動作，如此而己。其功效卻可避免許多 processes 以 remote memory access 方式在 trying region 做無謂的嘗試。這理念可再詳述如下。
在 trying region 中的 contention protocol 讓 processes 決定何者可以成為 winner 而進 入 CS，該 protocol 的設計會使 mutual exclusion algorithm 兼具 progress property 與 safety property，觀察 Dijkstra’s[4]、Knuth’s[6]、Eisenburg-McGuire’s[5]、Lamport’s bakery[8] 和 Burns’[2]等 mutual exclusion algorithms，可在這些 contention protocols 的 program code 找到 progress property related loop（P-loop for short）和 safety property related loop（S-loop for short），這兩種 loop 缺一不可，互相呼應，其結構型態頗多，有巢狀的型態、有完 全分離的型態、也有合而為一的型態，通常某個 process 若能通過 S-loop 的阻擋就代表 已經成為最後結果之 winner 而可以進入 CS，而 P-loop 功能為促使系統免於陷入死結 （deadlock），其主要目的是要阻擋一些 process 且要讓少數比較優勢之 process 通過， process 在 trying region 執行路徑中，可能要經過幾次 P-loop、S-loop、P-loop、S-loop、 P-loop … 交替阻擋，若系統處於 heavy loading 狀態下，大量 processes 開始執行 trying region，此 P-loop 往往是絕大多數 process 被阻擋之處，同時也是引發 memory contention 最嚴重的；有趣的是，此 P-loop 即是加上 local spin 絕佳之處，主因在於 P-loop 阻擋 process 之功能包含積極面與消極面，分述如下。
在大量 processes 執行 trying region 時，P-loop 阻擋多數 process，僅讓少數 process 繼續往前（此為阻擋功能的積極面）。透過 shared variables 每個 process 依著 algorithm 法則測知自己是可以脫離 P-loop，或者必須停留在 P-loop；一般狀況之下，僅有少數競 爭者可以脫離 loop（測知為暫時 winner），其他大部分競爭者必須停留於 P-loop 中（測 知為暫時 loser）。本文所提之 approach 要讓 process i 在 P-loop 測知自己目前己經不可 能順利通過 P-loop，則馬上 spin on 自己的 local shared variable permitted(i)，靜待其它 某 process 進入 CS 在 exit region 用 remote memory write to 這個 variable 叫醒自己。如此， 僅有上述少數 processes 會繼續往前，自然就降低系統 remote memory access 次數。設計 得好的 P-loop 會讓繼續往前的 processes 個數，經過幾次 P-loop、 S-loop、 P-loop … 交 替篩選後很快就降低到剩下一個。這單一的 process 再往前作 S-loop 的測試時因為沒有
其他 process 干擾，可以順利的脫離而進 CS。因此，local spin 設置在 P-loop，可以大幅 降低系統 remote memory access 次數。
trying region
critical region (CS) remainder region
exit region
release all local-spinning processes contention protocol
progress property related loop
safety property related loop
loser path loser path
winner path
local spinning

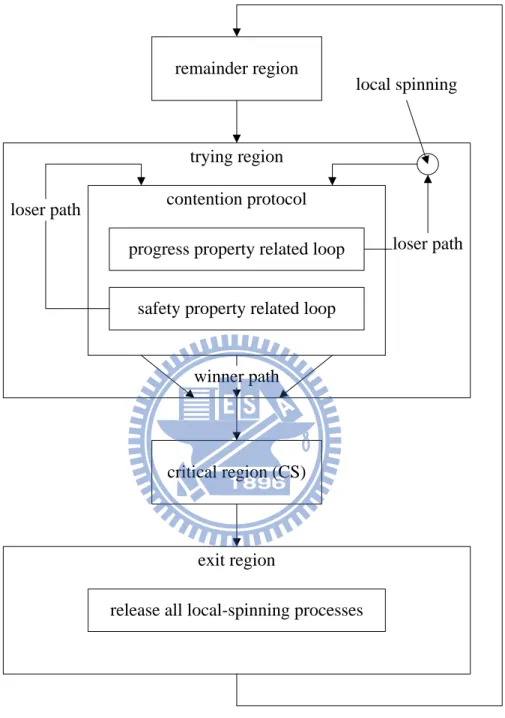

Figure 3: The generic approach
另一方面，P-loop 雖會阻擋多數 process，但絕不阻斷所有 process 往前（此為阻擋 功能的消極面）。這消極面有助於此 generic approach 所得之 algorithms 可免陷入 local spin 機制所引發的 deadlock。設計 local spin algorithms 過程中，如果 local spin 的位置與方式
不當，很可能讓系統陷入 deadlock，例如某段時間內k個競爭者（k ≤n）在 trying region
執行當中都測知自己暫為 loser，因而全部進入 local spin 等待狀態，則此時這k個
processes 都在等待其它 processes 來叫醒自己，此即為 deadlock，必須預先設防。這問題 對於初學者並不容易，若依本文之 approach 將 local spin 設在 P-loop 之 loser path（如
Figure 3 右上角小圓形所示）上的適當位置，即能避免這種 deadlock。如何選定 local spin 適當位置，仍需要對個別 algorithm 的 progress property 內容有某種程度的瞭解，詳述如 下。
原始 algorithm 擁有 mutual exclusion problem 定義下的 safety property 與 progress property。我們的 generic approach 以不更改原始 algorithm 的基本 program structure 為首 要原則，利用額外的 local shared variables（如上述permitted(i)）供 processes 做 local spin 用，完全保留了原始 algorithm 原有的 safety property，變更的只是 processes 在做 local spin 時暫時停止執行原始 algorithm 指令，等待其他某 process 進 CS 後在 exit region 以 remote write 叫醒自己恢復執行原始 algorithm 指令。困難的是，要如何確保一定存在某 process 進 CS？基於原 algorithm 具有的 progress property，如果沒有設置 local spin 的話，必然 存在一個 process j 可進入 CS。本文所提 generic approach 的一項重要工作在於尋找 local spin 適當位置以滿足兩條件：（1）上述 process j 絕對不會做 local spin，且（2）所有 做 local spin 的 process 絕對不會妨礙 process j 進 CS。則 process j 在 exit region 時會 釋放（叫醒）所有正在 local spinning 的 processes，讓整個系統又可以繼續執行原始 algorithm 的正常指令，不會因為 local spin 而陷入 deadlock。
如何選定 local spin 適當位置，可依上面兩條件分別說明。【條件 1】：執行 P-loop 受到阻擋者不會是將來要搶先進 CS 者，將 local spin 設在 loser path 上，就可排除 process
j 做local spin 之可能性，因為 process j 每次經過 P-loop 時都通過（但在 S-loop 時可能
受到幾次阻擋）。【條件 2】：因為不更改原來 program structure，基本上做 local spin 者只是暫停，不可能做出妨礙 process j 進 CS 的動作，但是它有可能因為在 P-loop 中 太早就判定自己是 loser 而進入 local spin 等待，本應依原有 algorithm 與 process j 有些 互動而促成 process j 搶先進 CS，卻因為太早『不作為』而消極性地妨礙到 process j 進 CS。事實上，loser 之判定即使過度拖延也不會引起錯誤，僅會影響到 local spin 之成效。 因此，將 loser 之判定適度延後是比較安全。實務上在處理個別 algorithm 時，若能瞭解 作者對於 progress property 之證明，就很容易找到設置 local spin 不早也不晚的適當位 置。有了適當位置，得到 local spin algorithm 的明確版本之後，可仿照原作者 progress property 之證明得到新 algorithm 的 progress property 之證明。萬一證明失敗，可再找更 晚一點的 local spin 位置，再嘗試證明。如此才真正回答了前段的困難問題。
總而言之，the generic approach 必需維持與善用原始 algorithm 之正確性：（1）local spin 機制應使用額外設置的 variables，以維持原始 algorithms 既有的 safety property，（2） local spin 機制設置點之選擇應善用原始 algorithms 既有的 progress property 來預防 local spin 可能引起的 deadlock。
四、 The practice
本章會以 Dijkstra’s[4]、Knuth’s[6]、Eisenburg-McGuire’s[5]、Lamport’s bakery[8]和 Burns’[2] mutual exclusion algorithm 為例，分別以額外 2-dimensional permitted bits1與 the generic approach 為上述的 algorithms 加上基本的 local spin 機制，並說明兩者之間的優缺 點，接著再以使用 the generic approach 加上 local spin 的版本，嘗試找出 focused release 和 fast track。
Dijkstra’s[4]、Knuth’s[6]和 Eisenburg-McGuire’s[5] mutual exclusion algorithm 是非常 相似的演算法，Knuth 解決 Dijkstra’s[4]中 process 會 starvation 的問題，它具備2n−1−1 bounded waiting 的性質，之後 Eisenburg and McGuire 將 Knuth’s[6]更改進到具備n−1
bounded waiting 的性質，這個演進過程中 code 的變化影響到 2-dimensional permitted bits 的適用性，以及在使用 the generic approach 之後，是否容易獲得 focused release 和 fast track。
Lamport’s bakery[8] 和 Burns’[2] mutual exclusion algorithm 的 特 點 為 只 使 用 one-writer/multiple-reader registers，其中 Lamport’s bakery[8]具備 first come fist served 的 性質，而 Burns’[2]卻有 starvation 的問題，相同地，有沒有 bounded waiting 的性質會影 響 local spin 機制的選擇，以及是否容易獲得 focused release 和 fast track。除此之外，這 兩個演算法的 S-loop 也可以加上 local spin 而不會引發 dead lock。綜合所有的演算法， 本文展示的版本如 Table 1 所列。
original version
local spin by using 2-dimensional permitted bits
local spin by the generic approach
adding focused release
adding focused release & fast track
Dijkstra D0 D1 D2
Knuth K0 K1 (Dead Lock) K2 K3
Eisenberg &
McGuire EM0 (Dead Lock) EM2 EM3 EM4
Lamport’s
bakery L0 L1 L2 L3
Burns B0 B1
Table 1: Algorithm versions 後續的章節將會依照 Table 1 所列的號碼依序說明。
1使用 2-dimensional permitted bits 加上 local spin 的方法源於 Gadi Taubenfeld 在 Synchronization Algorithms
4.1
Dijkstra’s mutual exclusion algorithm and its variation
4.1.1
The original version: Algorithm D
0Original version，如 Algorithm 1，具備 safety property、progress property，但是並沒 有具備 starvation freedom，variable turn 的目的在於維持 progress property。
Shared variables:
z turn∈{0,...,n−1}, initially arbitrary, writable by all processes
z for every i , 0≤i≤n−1, flag(i)∈{idle,want−in,in−cs}, initially idle ,
writable by process i and readable by all processes
Process i :
(private variable j: integer) R: ** Remainder Region ** T1: L: flag(i):=want−in
T2: while turn≠ do i > P-loop
T3: if flag(turn)=idle then turn:=i fi
T4: od
T5: flag(i):=in−cs
T6: for ij≠ do > S-loop
T7: if flag(j)=in−cs then goto L fi
T8: od
C: ** CS **
E: flag(i):=idle
R: ** Remainder Region **
Algorithm 1: D0
Claim：D0具備 safety property。
Proof by contradiction：令Eyx表示 process x完成演算法中 line y 的事件， ( ) x y E t 表 示事件發生的時間。假設有 process α 和β同時進入 CS，可以得到下列事件時間的先後 順序： (1) t(ETα5)<t(ETα6−T8)，因為這兩個事件是同一個 process 所執行。 (2) ( 5) ( 6 8) β β T T T t E E t < − ，因為這兩個事件是同一個 process 所執行。 (3) t(ETβ6−T8)<t(ETα5)，因為 process β沒有發現 process α 的狀態為in− 而cs 進入 CS。 (4) ( 6 8) ( 5) β α T T T t E E t − < ，因為 process α 沒有發現 process β的狀態為in− 而cs 進入 CS。 由(2)、(3)、(4)得到t(ETα6−T8)<t(ETα5)，與(1)發生矛盾。
Claim：D0具備 progress property。
Proof by contradiction：假設在某時刻S 無任何 process 在 CS 而且已有 process 在 trying region，在 S 之後無任何 process 可進 CS。若 turn 值所表示的 process 的狀態為idle， 那麼某個 process 在 line T2-T4 進行 turn 值的測試時，會執行turn:=i；若 turn 值所表示 的 process 的狀態為 non-idle，表示有另外一個 process 曾經執行過turn:=i，這表示在 S 之後存在某個時刻 S1，在 S1 之後 turn 值所代表的 process 一定是 contender，也就是說 在 S1 之後 flag(turn)≠idle恆定。在 S1 之後，當 process 通過 line T2-T4 到 line T6-T8
時，因為沒有任何 process 可進入 CS，則必然因為某個 process 的狀態為in− 而回到cs
line T1 重新測試turn 值，此時 process 若發現 turn 值為自己的 index 就可以直接通過 line
T2-T4 的 loop 而到 line T6-T8，反之則會因為 flag(turn)≠idle而停留在 line T2-T4，依此 循環。因為 processes 數量是有限個，不失ㄧ般性假設在 S1 之後存在某個時刻 S2，從 S2 之後所有的 processes 都在 remainder region 或 trying region 中，且沒有任何 process 再進入 trying region 中，則存在某時刻 S3，從 S3 之後 turn 值不再有任何變動。所以在
S3 之後除了turn 值所代表的 process 可以前進到 line T6-T8 之外，其餘 processes 都將停
留在 line T2-T4，而這些 processes 的狀態都將停留在want− ，所以存在一個 processin
可以通過 line T6-T8 進入 CS，發生矛盾。
由上述的證明過程可知 line T2-T4 為 P-loop，而 line T6-T8 為 S-loop，清楚分辨出 algorithm 中的 P-loop 與 S-loop 之後，便可以著手加入 local spin 機制。
4.1.2
Adding local spin to D
0by using 2-dimensional permitted bits:
Algorithm D
12-dimemsion permitted bits 的邏輯性跟 generic approach 非常相似，依照相同的概念 可以得到此版本，如 Algorithm 2。因為 processes 在 spinning on permitted(i,j)時， j 值 不盡然相同，所以反過來在釋放時，當然就不一定會釋放所有的 processes。以 5-processes

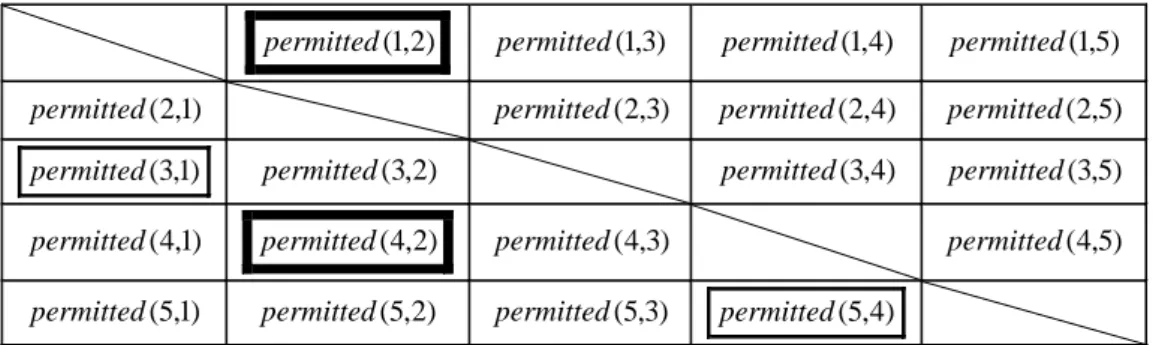

為例所形成的5×5 permittedbits陣列表格來說明這個現象，如 Table 2。
) 2 , 1 (
permitted permitted(1,3) permitted(1,4) permitted(1,5)
) 1 , 2 (
permitted permitted(2,3) permitted(2,4) permitted(2,5) )
1 , 3 (
permitted permitted(3,2) permitted(3,4) permitted(3,5)
) 1 , 4 (
permitted permitted(4,2) permitted(4,3) permitted(4,5)
) 1 , 5 (
permitted permitted(5,2) permitted(5,3) permitted(5,4)
Shared variables:
z turn∈{0,...,n−1}, initially arbitrary, writable by all processes
z for every i , 0≤i≤n−1, flag(i)∈{idle,want−in,in−cs}, initially idle ,
writable by process i and readable by all processes
z for every i , j , 0≤i≤n−1, 0≤ j≤n−1, permitted(i,j)∈{true,false}, writable by process i and process j and readable by process i
Process i :
(private variable j: integer) R: ** Remainder Region ** T1: L: flag(i):=want−in
T2: while turn≠ do i > P-loop
T3: j:=turn
T4: permitted(i,j):= false
T5: if flag(j)=idle then turn:=i
T6: elseawait permitted( ji, ) fi T7: od
T8: flag(i):=in−cs
T9: for ij≠ do > S-loop
T10: if flag(j)=in−cs then goto L fi
T11: od
C: ** CS **
E1: flag(i):=idle
E2: for j=0ton−1do permitted(j,i):=trueod
R: ** Remainder Region **

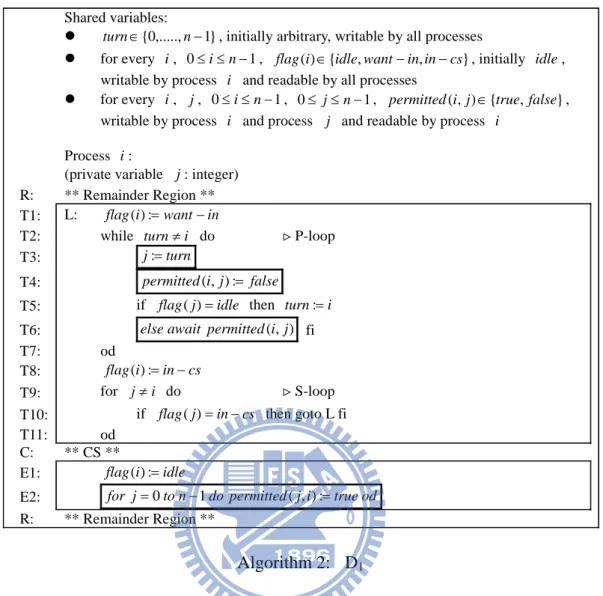

Algorithm 2: D1
Table 2 中方框包圍的permitted(i,j)表示 process i 在等待 process j 的釋放，process 2 在 exit region 會釋放所有permitted(x,2)，很顯然因為這個 algorithm 的 turn 值在 line T5 會隨時變動的特性，使得 process 2 在釋放時只會釋放 process 1 和 process 4，這會有一 個很大的疑慮，這些被釋放的 processes 真的可以進入 CS 而不會造成 dead lock 嗎？證 明如下。
Claim：D1具備 progress property。
Proof：區分為兩個case 來討論，
(1) 在 process α 跳出 P-loop 之後到 process α 完成執行 line E2 之間，turn 值 維持為α 不再變動：
在這個 case 可以發現當 processes 被釋放時，turn 值所代表的 process α ’s
status 已為idle，依照 D0的 progress property，被釋放的 processes 中必然有一
個可以進入 CS。
不為α ：
這個 case 可以發現既然 turn 值不是α ，那就表示存在至少一個 process 在
process α 跳出 P-loop 之後執行了 line T5 的turn:=i，這麼最後一個執行
i
turn:= 的 process β既不會進行 local spin 但也不會進入 CS，只要當 process
α 在執行 line E1 之後，process β就可以立即進入 CS，則 process α 有無釋放
任何 processes 都無傷 progress property。
目前我們發現 2-dimensional permitted bits 的版本需要注意被釋放的 processes 是否 真的能夠進入 CS，因為並不是所有的 processes 都會被釋放，但是使用 generic approach 加上 local spin 機制時並沒有這個疑慮。
4.1.3
Adding local spin to D
0by the generic approach: Algorithm D
2Shared variables:
z turn∈{0,...,n−1}, initially arbitrary, writable by all processes
z for every i , 0≤i≤n−1, flag(i)∈{idle,want−in,in−cs}, initially idle , writable by process i and readable by all processes
z for every i , 0≤i≤n−1, permitted(i)∈{true,false}, writable by all processes and readable by process i
Process i :
(private variable j: integer) R: ** Remainder Region ** T1: L: flag(i):=want−in
T2: while turn≠ do i > P-loop
T3: permitted(i):= false
T4: if flag(turn)=idle then turn:=i
T5: elseawait permitted(i) fi T6: od
T7: flag(i):=in−cs
T8: for ij≠ do > S-loop
T9: if flag(j)=in−cs then goto L fi
T10: od
C: ** CS **
E1: flag(i):=idle
E2: for j=0ton−1dopermitted(j):=trueod
R: ** Remainder Region **
Algorithm 3: D2
依據 D0在 safety property 與 progress property 的證明，得知在 trying region 中只有一
個 P-loop，在大量 processes 競爭 CS 時，該 P-loop 中 processes 不斷反覆讀取 turn 值與 )
(turn
flag 值造成嚴重的 shared memory contention，依照 generic approach 的精神，可以
會造成 dead lock。由於 local spin 是額外加上 variables 和 spin 動作，並沒有變動與 safety property 有相關的 code，所以仍維持原有的 safety property，實際上 generic approach 所 得之 algorithm D2，如 Algorithm 3，只在原始的 algorithm D0加上額外三行 code（以方
框標識）。
在加上 local spin 之後比較 D0與 D2行為，基本上驗證了前面 the generic approach 章
節所述，參考 progress property 證明，稍加瞭解 P-loop 中 processes 互動方式，即可找到 loser path 上的適當位置加 local spin，原本許多 processes 在 P-loop 不斷地重新讀取turn 值
與 flag(turn)值的動作因為 local spin 機制的加入而被暫停。因為 local spin 位置選擇成
功，讓我們援用 D0的 progress property 證明即可以輕易仿製成 D2的 progress property 證
明，知道必然存在一個 process j 可以進 CS。那麼當 process j 出了 CS 在 exit region 執 行 line E2 釋放所有 local-spinning processes 後，就可以讓系統其他 processes 繼續進行， 而原本造成非常嚴重的 shared memory contention 也因為 local spin 有了大幅度的改善。
在與 2-dimensional permitted bits 相較之下，很顯然 generic approach 造成的 shared memory contention 是 比 較 嚴 重 的 ， 因 為 在 exit region 釋 放 的 processes 數 量 在 2-dimensional permitted bits 模式會≤ 在 generic approach 模式，我們用 tree 來呈現這兩者 的不同，若 process α 在等待 process β的釋放，那麼 process β為 process α 的 parent node，依照這樣的規則可以畫出示意圖 Figure 4，root 就代表可以進入 CS 的 process， 當 root 釋放 children 時，這些 processes 會競爭成為 root，沒有成為 root 的 processes 將 會成為新 root 的 children，或是 level 更深的位置，利用 Figure 4 我們也可以發現 2-dimensional permitted bits 中 level 越深的 processes 比在 D0中更容易發生 starvation，雖
然降低了 shared memory contention，但是某些 processes 得承擔更嚴重的 starvation，而 generic approach 形成的 tree 只有 2 levels，釋放所有 local-spinning processes 會讓整體系
統的行為回復到跟 D0一樣。
另外值得注意的是在 exit region 中釋放 processes 的動作是在 extended CS 之外，也 就是說有可能會有兩個以上的 processes 在做釋放的動作，但是這個並沒有影響 algorithm 的正確性，因為任何一個被釋放的 process 都必須再依照原本的 algorithm 執行，為 algorithm 加上 local spin 機制時只擔心 processes 沒有被釋放，但是不擔心被重複釋放或 同時釋放，而 focused release 可以減少這種重複性釋放。
4.2
Knuth’s mutual exclusion algorithm and its variation
4.2.1
The original version: Algorithm K
0Knuth’s[6]和 Dijkstra’s[4]最大的不同點在於它將turn:=i這個動作移到了 extended
CS 中，如 Algorithm 4，這不但減少了 processes 對turn 複寫的競爭，也確保 turn 值在任
何的瞬間只有一個 process 可以變更其值。在 safety property 的設計上維持與 Dijkstra’s[4] 一致的做法，而在維持 progress property 上為兼顧 bounded waiting 的特性就有不同的設 計。
Shared variables:
z turn∈{0,...,n−1}, initially arbitrary, writable by all processes
z for every i , 0≤i≤n−1, flag(i)∈{idle,want−in,in−cs}, initially idle ,
writable by process i and readable by all processes Process i :
(private variable j: integer) R: ** Remainder Region ** T1: repeat
T2: flag(i):=want−in
T3: j:=turn
T4: while ij≠ do > P-loop
T5: if flag(j)≠idle then j:=turn
T6: else j:= j+1modn fi T7: od
T8: flag(i):=in−cs
T9: j:=0
T10: while ( j< ) and (n j= or i flag(j)≠in−cs) do j:= j+1 od T11: until ( j≥ ) > S-loop n
T12: turn:=i > extended CS begin
C: ** CS ** E1: turn:=i+1modn
E2: flag(i):=idle > extended CS end R: ** Remainder Region **
Algorithm 4: K0
Claim：K0具備 progress property。
Proof by contradiction：假設在某時刻S 無任何 process 在 CS 而且已有 process 在 trying region，在 S 之後無任何 process 可進 CS。因為改變turn 值的動作 line T12 及 E1 都在 extended CS 之中，所以在 S 之後 turn 值不會有任何變動。因為 processes 數量是有 限個，不失ㄧ般性假設在 S 之後存在某個時刻 S1，在 S1 之後所有的 processes 都在 remainder region 或 trying region 中，且沒有任何 process 再進入 trying region 中，則存在
餘的 processes 都會因為 process α 而在 line T4、T5 之間不斷重複執行（因為turn 值沒 有變化），而這些 processes 的狀態都是want− ，所以 process in α 可以通過 line T10-T11 的測試而進入 CS，發生矛盾。
欲證明 K0具備2 1
1− −
n
bounded waiting 的性質，先觀察出幾個 algorithm 的特性： (1) 當turn 值所代表的 process 狀態是idle時，存在一個 execution sequence 讓 所有的 processes 都可以通過 P-loop，並停留在將執行 line T8 而尚未執行 的階段，此時第一個執行 line T8 並通過 S-loop 的 process 將可以進入 CS， 之後的 processes 只要待先前進入 CS 的 process 執行 line E2 之後，再繼續 執行 S-loop 的驗證即可進入 CS，而不需要成為 S-loop 中的 loser 回到 P-loop 重新執行。
(2) 假設有三個 non-idle processes α 、β、γ，其中α <β <γ，且γ =β +1， process β進入 CS 且 turn 值為β，則 process α 會比 process γ 先進入 CS
唯一的 execute sequence 就是依照(1)，process α 已經通過 P-loop 而停留
在將執行 line T8 而未執行的階段，並且在 process β 執行 line E2 後，立
即執行 line T8 且順利通過 S-loop，即使 process β在 line E1 將 turn 值改
為γ 都無法阻擋 processα 搶先 process γ 之前進入 CS。
(3) 在多個 processes 的 status 為 non-idle的狀況，於 line E1 和 P-loop 的合作 下，同一個 process 不可能連續進入 CS 兩次。
(4) 若兩個 non-idle processes β、γ，其中β < ，當 process γ β在 process γ
之前曾經進入 CS 兩次以上，則依照(2)和(3)，在 process β兩次進入 CS
之間必然存在一個 process α 進入 CS，其中α < 或β α > 。 γ
Claim：K0具備2n−1−1 bounded waiting 屬性。
Proof：假設process α 被其它 processes 盡可能的 bypass，不失一般性假設α = n−1，
再假設β =0，則在 bypass process α 的 execution sequence 中依照觀察(4)，process β只
可能進入 CS 一次，將 process β進入 CS 的唯一一次視為分水嶺將 execution sequence
拆成兩段，在 process β進入 CS 之前可以視做n−1個 processes 在執行，而 process β執
行 line E1 將 turn 值 assign 成 1 的時候，若 process 1 此時的狀態若恰為idle，則又可再
次視為n−1個 processes 在執行，若 f(n)表示n processes 中某個 process 被 bypass 的最 大 次 數 ， 可 以 列 出 recursive function 為 f(n)=2f(n−1)+1 and f(1)=0 ， 得
1 2 )
(n = n−1 −
f 。
機制。
4.2.2
Adding local spin to K
0by using 2-dimensional permitted bits:
Algorithm K
1Shared variables:
z turn∈{0,...,n−1}, initially arbitrary, writable by all processes
z for every i , 0≤i≤n−1, flag(i)∈{idle,want−in,in−cs}, initially idle ,
writable by process i and readable by all processes
z for every i , j , 0≤i≤n−1, 0≤ j≤n−1, permitted(i,j)∈{true,false}, writable by process i and process j and readable by process i
Process i :
(private variable j: integer) R: ** Remainder Region ** T1: repeat T2: flag(i):=want−in T3: j:=turn T4: while ij≠ do > P-loop T5: permitted(i,j):= false
T6: if flag(j)≠idle then
T7: await permitted( ji, ) T8: j:=turn T9: else j:= j+1modn fi T10: od T11: flag(i):=in−cs T12: j:=0
T13: while ( j< ) and (n j= or i flag(j)≠in−cs) do j:= j+1 od T14: until ( j≥ ) > S-loop n
T15: turn:=i > extended CS begin
C: ** CS ** E1: turn:=i+1modn
E2: flag(i):=idle > extended CS end
E3: for j=0ton−1dopermitted(j,i):=trueod
R: ** Remainder Region **
Algorithm 5: K1
Knuth’s[6]的特點在於它解決了 Dijkstra’s[4]中 starvation 的問題，和 Dijkstra’s[4]相 較之下， turn 值只在 extended CS 中被改變的特性，反而造成不適用 2-dimensional permitted bits 的方式來加上 local spin 機制。
如 Algorithm 5，此版本會引發 dead lock，簡略的執行順序如下： (1) turn 值為 0，process 0 為idle。
(3) process 1 發動，但是只執行完 line T2 就暫時停止。 (4) process 3 發動並 local spin on permitted(3,1)。
(5) process 2 執行 line T15 之後進入 CS，在 exit region 執行 line E1，此時turn 值為 3。
(6) process 1 繼續執行並 local spin on permitted(1,3)。
(7) process 2 執行 line E3 釋放permitted(j,2), 0j= to n−1，但是 process 1、 3 在互相等待對方的釋放，造成 dead lock。
由此反例可得知 2-dimensional permitted bits 的方式並不是通用的法則。
4.2.3
Adding local spin to K
0by the generic approach: Algorithm K
2Shared variables:
z turn∈{0,...,n−1}, initially arbitrary, writable by all processes
z for every i , 0≤i≤n−1, flag(i)∈{idle,want−in,in−cs}, initially idle ,
writable by process i and readable by all processes
z for every i , 0≤i≤n−1, permitted(i)∈{true,false}, writable by all processes and readable by process i
Process i :
(private variable j: integer) R: ** Remainder Region ** T1: repeat T2: flag(i):=want−in T3: j:=turn T4: while ij≠ do > P-loop T5: permitted(i):= false
T6: if flag(j)≠idle then
T7: await permitted(i) T8: j:=turn T9: else j:= j+1modn fi T10: od T11: flag(i):=in−cs T12: j:=0
T13: while ( j< ) and (n j= or i flag(j)≠in−cs) do j:= j+1 od T14: until ( j≥ ) > S-loop n
T15: turn:=i > extended CS begin C: ** CS **
E1: turn:=i+1modn
E2: flag(i):=idle > extended CS end
E3: for j=0ton−1dopermitted(j):=trueod
R: ** Remainder Region **
K2依照 generic approach 的精神維持了 progress property，如 Algorithm 6，但是在 exit
region 中 line E3 有 linear remote write 的行為，利用 exit region 中 line E1 更改turn 值的 行為，來找出只要釋放一個 process 的可能性，如下節所述。
4.2.4
Adding focused release to K
2: Algorithm K
3Shared variables:
z turn∈{0,...,n−1}, initially arbitrary, writable by all processes
z for every i , 0≤i≤n−1, flag(i)∈{idle,want−in,in−cs}, initially idle ,
writable by process i and readable by all processes
z for every i , 0≤i≤n−1, permitted(i)∈{true,false}, writable by all processes and readable by process i
Process i :
(private variable j: integer, k : integer)
R: ** Remainder Region ** T1: repeat T2: flag(i):=want−in T3: j:=turn T4: while ij≠ do > P-loop T5: permitted(i):= false
T6: if flag(j)≠idle then
T7: await permitted(i) T8: j:=turn T9: else j:= j+1modn fi T10: od T11: flag(i):=in−cs T12: j:=0
T13: while ( j< ) and (n j= or i flag(j)≠in−cs) do j:= j+1 od T14: until ( j≥ ) > S-loop n
T15: turn:=i > extended CS begin
C: ** CS ** E1: turn:=i+1modn
E2: if flag(turn)≠idlethen j:=turn
E3: else j:=−1 fi
E4: flag(i):=idle > extended CS end
E5: if j=−1then fork=0ton−1dopermitted(k):=trueod
E6: else permitted(j):=true fi > focused release
R: ** Remainder Region **
Algorithm 7: K3
從 original version 可以知道 turn 值所代表的 process 有較大的優勢可以通過 P-loop 而到達 S-loop，雖然不一定能通過 S-loop，但可以確保至少有一個 process 可以到達 S-loop。從這一點引發 focused release 的想法是，既然在 exit region 將turn 值 assign 成
n i+1mod =
α 就可以維持 progress property 呢？我們在 extended CS 中加上判斷 process α 是否為
non-idle，如 Algorithm 7，如果條件成立，那麼只要釋放 process α 即可，又因為turn 值
只會在 extended CS 中被改變，所以在其中去 read 一次 flag(turn)值即是 flag(α)的值， 此處必須驗證 progress property 是否因此被破壞。
Claim：K3的 focused release 維持 progress property。
Proof：假設process i 將 turn 值 assign 成α =i+1modn，而且在 extended CS 發現 process α ’s status 是 non-idle，那麼在 process α 被釋放後到下一個 process 進入 CS 之 前的這段時間內，依 turn 值有無被改變分成兩個 case 來看，（1）如果 turn 值不變，那
麼 process α 必然為唯一進入 CS 的 process，（2）如果turn 值改變，那就表示存在另外
一個 process β已經進入 extended CS 執行了 line T15，那麼 process β也會進入 CS，所 以 progress property 沒有被破壞。
後續嘗試在 K3 加上 fast track，但是事實上是很困難的，從 K0 知道雖然它具備
starvation freedom，但是 bounded waiting 的 upper bound 是2n−1−1，K0存在一個現象：turn
值代表的 process 即使是 non-idle，它也未必能夠進入 CS，也就是說缺少足夠的資訊來
分辨哪一個 process 是真正能夠進入 CS 的 process，那麼 fast track 的條件就很難發現， 但是具備n−1 bounded waiting 的 Eisenburg-McGuire’s[5] mutual exclusion algorithm 就很 容易找到 fast track 的條件。
4.3
Eisenburg-McGuire’s mutual exclusion algorithm and its variation
4.3.1
The original version: Algorithm EM
0Shared variables:
z turn∈{0,...,n−1}, initially arbitrary, writable by all processes
z for every i , 0≤i≤n−1, flag(i)∈{idle,want−in,in−cs}, initially idle ,
writable by process i and readable by all processes
Process i :
(private variable j: integer) R: ** Remainder Region ** T1: repeat
T2: flag(i):=want−in
T3: j:=turn
T4: while ij≠ do > P-loop
T5: if flag(j)≠idle then j:=turn
T6: else j:= j+1modn fi T7: od
T8: flag(i):=in−cs
T9: j:=0
T10: while ( j< ) and (n j= or i flag(j)≠in−cs) do j:= j+1 od T11: until ( j≥ ) and (n turn= or i flag(turn)=idle) > S-loop
T12: turn:=i > extended CS begin
C: ** CS ** E1: j:=i+1modn
E2: while flag(j)=idle do j:= j+1modn od E3: turn:= j
E4: flag(i):=idle > extended CS end
R: ** Remainder Region **
Algorithm 8: EM0
Eisenburg-McGuire 在 1972 年所提 mutual exclusion algorithm[5] (亦見 Operating System Concepts，5th ed.，Silberschatz & Galvin，p.201)，如 Algorithm 8，除了符合基
本的正確性外又具備n−1 bounded waiting 的特性，主要是依靠 algorithm 中 shared
variable turn ，它的值只在 extended CS 中被修改，也就是說任何的瞬間最多就只有一
個 process 能夠更改 turn 值；process 離開 CS 在 exit region 中要作 linear search 找出下一 個 non-idle process 並將turn 值改為此 process 之 index（此動作受到 extended CS 保護）， 而 turn 值所代表的 process 只要是 non-idle就是下一個能優先進入 CS 的 process。在 safety property 的設計仍然保留與 Dijkstra’s[4]一樣的機制，而 progress property 的證明也與 Knuth’s[6]雷同。
Lemma 4.3.1：EM0中，process α 在 exit region 中找到的下一個 non-idle process β
Proof by contradiction：假設有process γ 搶先在 process β 之前繼 process α 之後 進入 CS，可以得到下列事件發生順序的關係，
(1) t(ETβ2)<t(EαE2)，process α 在 exit region 中找到下一個 non-idle process 為 process β。 (2) ( 2) ( 3) ( 4) α α α E E E t E t E E t < < ，這是同一個 process 所執行。
(3) t(EEα4)<t(ETγ11)，process γ 繼 process α 之後進入 CS，則 process γ 在 line T11 的 j≥ 測試條件必為 true。 n
(4) 由(2)、(3)得t(EαE3)<t(ETγ11)，process γ 在 line T11 執行時turn=β ，故 i
turn= 的測試必為 false。
(5) t(ETγ11)<t(ETβ2)，因為 process γ 在 line T11 對turn= 的測試為 false，則i idle
turn
flag( )= 的測試必為 true，方可進入 CS。
由(1)、(2)、(3)得t(ETβ2)<t(ETγ11)，與(5)發生矛盾。
Lemma 4.3.1 掌握了 algorithm EM0的 processes 之間溝通交接進 CS 的規律性，不但
可以證明n−1 bounded waiting，也是吾人賴以改進 generic approach 初步結果，增加
focused release 和 fast track 兩項功效的重要基礎。
Claim：EM0具備n−1 bounded waiting 的性質。
Proof by contradiction：欲證n−1 bounded waiting 等價於證明 1 bounded bypass。假 設兩個 non-idle processes α 、β欲進入 CS，在 process β進入 CS 之前，process α 進 入 CS 兩次。在 process α 第一次進入 CS 之後，於 exit region 尋找下一個 non-idle process 時必然找到第三個 non-idle process γ，並將 turn 值改為γ，不失一般性假設α <γ <β，
則在 process γ 進入 CS 之後到 process α 第二次進入 CS 之前，turn 值的變化過程中必
然曾經等於β，但是卻跳過 process β而讓 process α 第二次進入 CS，這與 Lemma 4.3.1
矛盾。
在 EM0上使用 2-dimensional permitted bits 的方式加上 local spin 會與 K1一樣發生
dead lock。在 EM0上使用 generic approach 可輕易地得到初步的 local spin algorithm EM2，
如 Algorithm 9，這過程吾人不必深入瞭解 algorithm EM0之運作細節，頂多只要能認出
trying region 中 P-loop 的 loser path，瞭解 processes 在 P-loop 中互動之方式，找出適當位 置加上 local spin code 即可，其結果已經讓 memory contention 降低很多，且因不更改原 有 program structure，正確性可確保。這種保守的方式適合於初學者。熟悉 concurrent programming 技巧者，若能深入瞭解個別 algorithm 之運作細節，可以進一步更改原有的
program structure 將 local spin 之功效發揮得更好，以 EM2 為實例詳述如何加入 focused
release 與 fast track 兩項功效如 4.3.2、4.3.3 節所述。
Shared variables:
z turn∈{0,...,n−1}, initially arbitrary, writable by all processes
z for every i , 10≤i≤n− , flag(i)∈{idle,want−in,in−cs}, initially idle ,
writable by process i and readable by all processes
z for every i , 0≤i≤n−1, permitted(i)∈{true,false}, writable by all processes and readable by process i
Process i :
(private variable j: integer) R: ** Remainder Region ** T1: repeat T2: flag(i):=want−in T3: j:=turn T4: while ij≠ do > P-loop T5: permitted(i):= false
T6: if flag(j)≠idle then
T7: await permitted(i) T8: j:=turn T9: else j:= j+1modn fi T10: od T11: flag(i):=in−cs T12: j:=0
T13: while ( j< ) and (n j= or i flag(j)≠in−cs) do j:= j+1 od T14: until ( j≥ ) and (n turn= or i flag(turn)=idle) > S-loop
T15: turn:=i > extended CS begin
C: ** CS ** E1: j:=i+1modn
E2: while flag(j)=idle do j:= j+1modn od E3: turn:= j
E4: flag(i):=idle > extended CS end
E5: for j=0ton−1dopermitted(j):=trueod
R: ** Remainder Region **
Algorithm 9: EM2
4.3.2
Adding focused release to EM
2: Algorithm EM
3以 EM0來說，在其 exit region 有一段 linear search，其主要的目的是為了維持n−1
bounded waiting 的性質，我們做 local spin 時可利用這個 linear search 的動作找到單一 process 來做 release 標的（故稱為 focused release，若依 generic approach 是要 release 所 有其它 local-spinning processes），依據 Lemma 4.3.1，所釋放的單一 process 必然可進入 CS，那麼只需要一次 remote write 叫醒這 process 就夠了，其餘的n−2個 remote writes 只 是讓被叫醒的 processes 白忙而己，終究得再次測知挫敗而進入 local spin。因此，若能
深入瞭解原始 algorithm 運作細節則可用 focused release 大幅度地降低 remote write 次 數；EM3，如 Algorithm 10，最後兩行 code 即充分掌握 focused release 之機會，當 linear
search 測到 non-idle process 標的時僅使用一次 remote write 叫醒它；但是，當 linear search
一遍尚未測知 non-idle processes，則系統後續是否已有 non-idle processes 不得而知，
吾人只能保守地使用n−1次 remote writes 將 permitted bits 準備好，以維持後續運作之正
確性。基於 asynchronous atomic read/write shared memory model 之本質，此刻縱使 linear
search 做二遍或更多遍尋找下一個 non-idle process 仍然無法克服這“不得而知＂的基
本困難。若能動用功能較強的 read-modify-write model 協助，則很容易測知後續是否已 有 non-idle processes，MCS [10]有這種 algorithms。
Shared variables:
z turn∈{0,...,n−1}, initially arbitrary, writable by all processes
z for every i , 0≤i≤n−1, flag(i)∈{idle,want−in,in−cs}, initially idle ,
writable by process i and readable by all processes
z for every i , 0≤i≤n−1, permitted(i)∈{true,false}, writable by all processes and readable by process i
Process i :
(private variable j: integer, k : integer)
R: ** Remainder Region ** T1: repeat T2: flag(i):=want−in T3: j:=turn T4: while ij≠ do > P-loop T5: permitted(i):= false
T6: if flag(j)≠idle then
T7: await permitted(i) T8: j:=turn T9: else j:= j+1modn fi T10: od T11: flag(i):=in−cs T12: j:=0
T13: while ( j< ) and (n j= or i flag(j)≠in−cs) do j:= j+1 od T14: until ( j≥ ) and (n turn= or i flag(turn)=idle) > S-loop
T15: turn:=i > extended CS begin
C: ** CS ** E1: j:=i+1modn
E2: while flag(j)=idle do j:= j+1modn od E3: turn:= j
E4: flag(i):=idle > extended CS end
E5: if j=ithen fork=0ton−1do permitted(k):=trueod
E6: else permitted(j):=true fi > focused release
R: ** Remainder Region **
4.3.3
Adding fast track to EM
3: Algorithm EM
4Shared variables:
z turn∈{0,...,n−1}, initially arbitrary, writable by all processes
z for every i , 0≤i≤n−1, flag(i)∈{idle,want−in,in−cs}, initially idle ,
writable by process i and readable by all processes
z for every i , 0≤i≤n−1, permitted(i)∈{true,false}, writable by all processes and readable by process i
Process i :
(private variable j: integer, k : integer, spin−wake−up: boolean) R: ** Remainder Region **
T1: spin−wake−up:= false
T2: repeat
T3: flag(i):=want−in
T4: j:=turn
T5: while ij≠ do > P-loop
T6: permitted(i):= false
T7: spin−wake−up:= false
T8: if flag(j)≠idle then
T9: await permitted(i)
T10: spin−wake−up:=true
T11: j:=turn
T12: else j:= j+1modn fi
T13: od
T14: flag(i):=in−cs
T15: if spin−wake−upthengotoCS fi > fast track
T16: j:=0
T17: while ( j< ) and (n j= or i flag(j)≠in−cs) do j:= j+1 od T18: until ( j≥ ) and (n turn= or i flag(turn)=idle) > S-loop
T19: turn:=i > extended CS begin
C: ** CS ** E1: j:=i+1modn
E2: while flag(j)=idle do j:= j+1modn od E3: turn:= j
E4: flag(i):=idle > extended CS end
E5: if j=ithen fork=0ton−1do permitted(k):=trueod
E6: else permitted(j):=true fi > focused release
R: ** Remainder Region **
Algorithm 11: EM4
設計 fast track 時則必須謹慎驗證是否會破壞 safety property：有了 fast track 之後， 進入 CS 的 path 會多一個，safety property 正確性之分析變成比較複雜。目前在嘗試加上 fast track 時仍需依 algorithm 之差別而個別推論，仍無一般常規可循，也不是任何 algorithm 都有 fast track 的存在。以 Eisenburg-McGuire’s mutual exclusion algorithm[5]來
說，只要能夠設法留下路徑記錄讓被釋放的 process 能夠辨識出自己是目前唯一可以進
入 CS 的 process，那就有足夠理由可沿 fast track 直接跳到 CS，省下不必要的n−1次
remote memory accesses（S-loop，原本目的在於測知其他 processes 之狀態）。以這樣的 構想，在 fast track 的設計上利用額外的 private variable 由 process 自身記錄執行軌跡， 如 Algorithm 11，EM4中的spin−wake−up。
Claim：EM4維持 safety property。
Proof：當 process β測知自己符合 fast track 的spin−wake−up條件時，若能證明
process β是目前唯一能進 CS 之 process，則β可以免掉檢查n−1個 flag bits 的動作
（line T17、T18），直接進 CS。假設β在 fast track 測知可進 CS 但未進 CS 時停止不動，
則由其過去所走路徑可以推知，必然存在另一 process α 曾在 exit region 以 remote write
叫醒β，兩者之互動符合 Lemma 4.3.1 所述之前提，因此除了β外無其它 process 可以
進 CS。
版本 EM4程式結構精簡，保有原版 EM0具有n−1 bounded waiting 的優點，當系統
處於 heavy loading 時 local spin 的功效特別好。假設 process 在 trying region 的 P-loop 中
使用了 remote access 平均次數為m次就被阻擋而進入 local spin 狀態，在 exit region 找
下一個 non-idle process 所需 remote access 平均次數為k次，則經由 fast track 與 focused release 執行路徑，可計算出 process 進出一次 CS 所需 remote access 平均次數為m+ k+4
次,其中m+2次在 trying region，k+2次在 exit region。當系統 heavy loading 程度越高，
m值與k值越小。
4.4、4.5 節將繼續介紹兩個 one-writer/multiple-reader algorithm 如何加上 local spin 的機制，除了適用 2-dimensional permitted bits 之外，也發現這兩個 algorithm 中的 S-loop 亦可加上 local spin。
