行政院國家科學委員會專題研究計畫 成果報告

巢狀式行動網路下主動式與反應式 FHCoP-B 快速換手的架

構設計與效能分析

研究成果報告(精簡版)

計 畫 類 別 ： 個別型 計 畫 編 號 ： NSC 98-2221-E-018-010- 執 行 期 間 ： 98 年 08 月 01 日至 99 年 10 月 31 日 執 行 單 位 ： 國立彰化師範大學資訊工程學系 計 畫 主 持 人 ： 張英超 計畫參與人員： 碩士班研究生-兼任助理人員：王元芬 碩士班研究生-兼任助理人員：李建勳 碩士班研究生-兼任助理人員：宋昀諭 報 告 附 件 ： 出席國際會議研究心得報告及發表論文 處 理 方 式 ： 本計畫可公開查詢

中 華 民 國 99 年 12 月 07 日

1

二、前言

Mobile IPv6 (MIPv6) [1]所提供的行動管 理機制，僅僅侷限於行動式的節點(mobile host)漫遊在無線網路架構中。當行動式的節點 擴展成一個行動小網路時，即成為具有移動式 特性的網路，如公車或飛機可能就可以構成一 個小型的行動網路(mobile network)，使得在裡 面的乘客能夠隨著公車或飛機的移動依舊能 持續與 Internet 保持連線狀態。因此，由 IETF 的一個工作小組(Network Mobility, NEMO, Group)[2-3]設計了支援行動網路的通訊協定 (NEMO Basic Support，簡稱為 NBS)。此通訊 協定是基於 MIPv6 所延伸出來的，支援單層 的行動網路，主要是希望能夠讓行動網路裡的 所有網路節點，能夠在改變對網際網路的連接 點(Access Router，AR)時，也能夠保持進行中 的連線不中斷，並且對於所有的網路節點都可 以只要知道其網路節點的 home address 而不 必去管網路節點移動到哪裡，讓網路節點移動 時有通透性(transparency)。 根據 NBS 的設計，若推廣到巢狀式行動 網路的環境，封包在傳送時需對每層 MR 做 封裝，產生 tunnel in tunnel 的問題，這樣會增 加 封 包 長 度 與 延 遲 ， 也 會 產 生 乒 乓 路 由 (pinball route) [4]的現象，導致無法達到路徑 最 佳 化 (route optimization) 。 因 此 [5] 提 出 HCoP-B 行動網路架構，如圖 1 所示，NEMO 的 Mobility Anchor Point (MAP) 上的 BUT 內 記錄著：1. 行動網路拓撲架構以及 2. 每個 Mobile Router (MR)/Visiting Mobile Node

(VMN) 所 有 連 線 中 的 CN 和

MR-HA/VMN-HA。[5]設計的優點是當 NEMO 進行全域換手時，MAP 可以同時執行：1. 對 行動網路內部的前置碼授權與前置碼授權後 MR 對 MAP 的 Local Binding Update (LBU)與 2. 對所有的 HA 與連線中的 CN 執行 Global Binding Update (GBU)，來減少執行路由最佳 化所需換手延遲的時間。

由於多媒體發展快速，對於某些 real-time service 在換手時所造成的延遲和封包遺失， 會使品質大大降低。因此由 IETF 所訂定的 Fast Handovers for Mobile IPv6 (FMIPv6) [6] 協 定 可 使 目 前 仍 在 自 已 所 屬 的 Previous Access Router (PAR)下的行動節點自行偵測 與 PAR 之間 Layer 2 訊號是否降到門檻值以

下，判斷自已是否即將移動至另一個 new Access Router (NAR)子網路(subnet) 範圍，提 早取得 NAR 的 prefix 資訊，儘快透過 NAR 恢復網路通訊。因此可藉由第二層的幫助來減 少換手延遲時間和達成無縫式換手(Seamless Handoff)。 圖 1. HCoP-B 架構圖 三、研究目的 為了因應下一代行動網路的發展，行動 網路的管理需求顯得愈來愈重要，如何支援巢 狀式行動網路內所有的 MN 在行動網路移動 的情況下可以達到無縫式換手，是我們計畫所 要追求的目標。因此，我們延伸 FMIPv6 與 HCoP-B 的特性，藉由整合 Layer 2 的換手事 件(trigger)預約提早換手與 Layer 3 HCoP-B 路 由最佳化，讓巢狀式行動網路利用預先猜測的 機 制 預 測 之 後 可 能 換 手 至 另 一 AR， 使 用 FMIPv6 的方法，藉由交換 HI 和 HAck 訊息， 在舊的和新的 AR 下建立通道，之後與新的 AR 做連線，再利用 HCoP-B 內的 BUL 資訊 完成路由最佳化，達成無縫式換手。 本計畫有以下幾個貢獻：1.詳細架構與運 作機制的設定，並明確定義 Fast HCoP-B 跨層 架 構 中 第 二 層 802.11/802.16 與 第 三 層 HCoP-B 的架構中的每項運作流程。2. 利用 Layer 2 的 trigger 來減少巢狀式行動網路換手 延遲與封包接收中斷的時間。 以下本計畫主要分為四節：第四節中， 探討過去 FMIPv6 針對行動節點和行動網路 的研究；第五節，闡明本計畫所提出 Fast HCoP-B 架構的流程與運作方式；第六節是 Fast HCoP-B 與其他行動網路的效能分析與實 驗模擬；最後是成果自評。

2 四、文獻探討 IETF 在行動管理訂定的方法都是希望減 少換手延遲和在換手時達到沒有封包遺失的 情形。在[7]中比較 MIPv6、HMIPv6、FMIPv6 幾種方法，並且由實驗分析知道結果，當行動 節 點 因 為 突 發 事 件 而 發 生 換 手 時 ， 使 用 FMIPv6 方法比較能夠減少換手延遲時間與較 少的 packet loss。因此本節主要探討使用快速 換手(FMIPv6)來減少換手延遲的情況。之後 所做的探討會分為二類。1. 探討單一行動節 點使用 FMIPv6。2. 探討整群行動網路使用 FMIPv6。

4.1 FMIPv6 for Mobile Node

在[8]裡定義了三種 L2 事件型態，讓第二 層可以跟第三層做溝通。

z Link going down：在未來有可能發生 link down 這個事件，所以網路層必須 開始換手程序。

z Link down：目前的 link 已經不能連 結，所以不能被用來做資料傳輸使用。 z Link up：目前已經與新的 link 連結。 [8]中提出「增強快速換手」(enhanced fast handoff)，在 IPv6-based 可移動網路環境下， 使用暫時的 CoAs 和 Packet Buffering Point (PBP) 。 此 目 的 是 要 使 用 一 些 已 經 執 行 過 Duplicate Address Detection (DAD) 程 序 的 CoAs，如此當 MN 向新網域做位址更新時就 不必再做 DAD 程序，這樣的話可減少因換手 延遲時發生的 packet loss。但是在[8]的網路架 構只討論單一行動節點，而且也沒有做到路由 最佳化，因此在未來無線網路發展與頻寬有限 的需求下，此計畫所提的方法是不足的。[9] 所提的方法是基於 802.11 WLAN 對 Mobile IPv6 加上 Return Routability (RR)的機制並且 明確定義 L2 與 L3 流程圖，當 MN L2 發現新 的 AP 發出 802.11 訊號並且 802.11 訊號強度 (RSS)降至門檻值(threshold)以下，第二層就必 須觸發第三層執行 FMIPv6。對於未來網路需 求愈來愈大，無線網路的需求也愈來愈大，因 此對第二層的協助不應只侷限於 802.11，更應 該將 802.16e 的技術應用於行動網路管理上。

4.2 FMIPv6 for NEMO

[10]是基於 802.16e L2 執行快速換手，如 圖 2 所示快速換手的流程圖。一開始 MN L2 會 週 期 性 的 收 到 鄰 近 BS 的 MOB_NBR-ADV，並且 scanning 附近的 BS。 一旦 MN 的 L2 發現訊號降至門檻值以下， MN L2 便會發出 Link_Detected (LD)給 MN L3。MN L3 會觸發 FMIPv6 predictive 模式， 發送 RtSolPr 訊息給 PAR，請求 PAR 告知附 近有哪些可用的網路資源(ex. NAR)。NAR 透 過 PrRtAdv 訊息告知 MN L3。之後等待由 MN L2 或 S-BS 通知是否該做換手，如果是，就會 送出 MOB_MSHO-REQ 或 MOB_BSHO-REQ 訊息，MN L2 再發出 Link_Handover_Imminent (LHI)給 MN L3 觸發後續的 FMIPv6 機制。此 時 MN L3 會發出 FBU 通知 PAR，CN 或 HA 傳送來的資料會在 PAR 暫存，並等待 MN 跟 NAR 建立鏈結後再轉送至 MN。PAR 收到 FBU 後會發 HI 給 NAR，目的在於檢測新的 CoA 是否合法(DAD)，並且利用 HI 與 HAck 建 立 隧 道 轉 送 資 料 至 NAR ， 並 等 待 Handover_Commit (HC)。一旦 MN L3 發出 Handover_Commit (HC) ， MN L2 送 出 MOB_HO-IND 給 S-BS，就表示目前 MN 須 從目前的 S-BS 換至另一 T-BS，此時便開始與 新的 802.16 進行 network entry 程序。等待 MN L2 發出 Link_Up (LUP)給 MN L3。之後 MN L3 便會完成 FMIPv6 最後的 FNA，告知 NAR 將 暫存的資料傳送給 MN，完成預測換手。 S-BS NAR T-BS MOB_NBR-ADV PAR L2 trigger MN L3 MN L2 scanning LD RtSolPr PrRtAdv MOB_MSHO-REQ MOB_BSHO-RSP or MOB_BSHO-REQ HC FNA FBack HI HACK FBack MOB_HO-IND 802.16 network entry LUP LHI FBU F o r w a r d e d P a c k e t Forwarded Packet CN S u b s e q u e n t P a c k e t 圖 2. 802.16 環境裡使用 FMIPv6 的訊息 流程

[11]裡提出 fast NEMO (FNEMO)方法， FMIPv6 原本的流程 HI 的訊息是送到 NAR， 在這篇計畫中將 HI 訊息延伸送至 HA，並且 NAR 直接與 HA 形成 tunnel。這樣的好處是

3 封包轉送可以直接送至 NAR，可是缺點是 PAR 暫存的資料該如何送至 NAR，在計畫中 卻沒提到解決的方法。 在未來行動網路管理的需求上，我們需 要一個換手延遲時間短，達成沒有 packet loss，並且能夠支援異質性無線網路的快速換 手機制。因此本計畫目標在設計一個 L2 與 L3 可以共同合作方法，透過 FMIPv6 減少換手延 遲時間與 HCoP-B 執行 Route Optimization (RO) 的 優 勢 下 ， 設 計 出 Fast HCoP-B (FHCoP-B)。

五、研究方法

HCoP-B 的 RO 方法裡主要是針對封包的 傳送，避免封包傳送時經過多個 MR-HA 的 Pinball Routing 缺點，利用階層式 MIPv6 使用 區域化的觀念使得 MR 或 MN 在此巢狀式行 動網路內換手時，只需要向 MAP 做 LBU 的 動作。當 NEMO 進行全域換手時，MAP 可以 同時執行：1. 對行動網路內部的前置碼授權 與前置碼授權後 MR 對 MAP 的 LBU 與 2. 對 所有的 HA 與連線中的 CN 執行 GBU，來減 少執行路由最佳化所需換手延遲的時間。因此 可 達 成 (a) 路 由 最 佳 化 ； (b) 減 少 封 包 的 overhead；(c)減少發出的 GBU 數量與消耗頻 寬；(d)使用區域換手來加速行動網路換手時 的速度。但是對於此方法由於需要執行一連串 的 HCoP-B L3 換手動作，若能加上快速換手 的 機 制 ， 將 更 能 支 援 即 時 性 服 務 (real-time service)的 QoS。 未來隨著行動設備愈漸蓬勃發展，行動網 路間的換手勢必愈來愈頻繁。如何更有效的縮 短換手時間一直是很大的問題，在[6]裡提到 藉由第二層 trigger 的發生，在舊的第二層鏈 結還沒斷掉就預先取得新的 CoA，並在舊的 和新的 AR 間建立 tunnel 轉送資料，減少換手 延遲和封包遺失。在[9]、[10]裡明確定義使用 802.11 與 802.16e L2 的 trigger 訊息，藉由第 二層的訊息通知第三層，在舊的第二層鏈結還 沒斷掉就預先執行第三層換手的動作，因此必 須透過各種 L2 的訊號，觸發 L3 快速換手與 HCoP-B 的 RO 流程，更進一步減少 L2 與 L3 整體的換手延遲，並達成路由最佳化。 在原本執行 HCoP-B 的換手流程上，如圖 3(a) 所 示 ， 需 先 執 行 Layer 2 裡 Channel

Scanning 、 Authentication 、 Association 的 程 序，再執行 Layer 3 裡 HCoP-B 的 Prefix Delegation、Binding Update、Media Stream 程 序。當換手發生時，時間 t2-t6 將中斷封包接 收，t6 之後才能接收由 NAR 轉送與 CN 送來 的新封包，如此情形想必對一些 real-time service QoS 會造成重大的影響，這是我們所 不樂見的。因此我們本計畫所提的方法，如圖 3(b)所示，便是希望預知在 Channel Scanning 發生 link going down 事件將會換手時(t1)，藉 由 Layer 2 通知 Layer 3 提早在 t1 時間做

HCoP-B Prefix Delegation 與 Binding

Update(稱為 predictive binding update)，讓行 動網路可以提早取得 CoA 並與 HA 和 CN 做 BU，由新路徑快速恢復封包的接收，希望只 在 t2-t4 停止接收，減少換手延遲時間與達成 無縫式換手(Seamless Handoff)。由於在 L2 Channel Scanning 期間需要判斷是否需要預先 執 行 換 手 ， 而 且 做 L3 Predictive Binding Update 的時間相對來的比較長，因此對於 RSS 的門檻值勢必得升高，如圖 4 所示。 圖 3. (a)HCoP-B 與(b)FHCoP-B 的換手 時間流程圖 圖 4. 換手程序 RSS 與 L2 事件的分析 我們提出圖 5 的網路架構，以第二層的 802.11 及 802.16e 如何與第三層 HCoP-B 整合 的方法(簡稱為 FHCoP-B)，分析巢狀式行動網 路快速換手的流程。圖 5 中因為 802.16 適用 於較長距離的傳輸，所以行動網路最上層 MR

4 (HCoP-B 的 MAP)是以 802.16 與上層 AR 做連 結; 對行動網路內部 MR 間與 MR 與 MN 間， 我們以 802.11 來做連結。 本章節將分為三部份換手，並且可分成 八種換手情節(如表 1 所示)： 1. Intra-MAP handoff：換手到屬於同個 MAP 下的其它 MR。例如 MR4 行動子網路移 動至 MR3 下，MR4 與 MR3 同屬一個行動網 路。 2. Intra-AR handoff：換手到與同一個 AR 連繫的另一個行動網路的 MR 下。例如(2.1) MR4 行動子網路由原本鏈結的 MR2 轉換到直 接跟 PAR 以 802.16 做鏈結，形成一個新的行 動網路。或是(2.2)由原本鏈結的 MR2 轉換到 同屬 PAR 下的另一整群行動網路(MAP2)下的 MR6 行動子網路鏈結。或是(2.3)由原本鏈結 的 PAR 轉換到同屬 PAR 下的另一整群行動網 路(MAP2)下的 MR6 行動子網路鏈結。 3. Inter-AR handoff：換手到不屬於同個 AR 的行動網路 MR 下。例如 MR4 行動子網 路移動至 NAR 另一個行動網路的 MR 下。對 於 Inter-AR handoff 我們又可分為：(3.1)整群 行動網路移動至另一 AR 下整群行動網路(如 MR1 連到 NAR，MAP to MAP)。或是(3.2)移 動到另一 AR 下已經存在的行動網路下(如 MR1 連到 MRa，MAP to NEMO)。(3.3)某一 個行動子網路移動至另一個 AR 下成為另一 個新的整群行動網路(如 MR4 連到 NAR， NEMO to MAP)。或是(3.4)移動到另一 AR 下 已經存在的行動網路下(如 MR4 連到 MRa， NEMO to NEMO)。

1. Intra-MAP 1.1 MR4 Æ MR3 (NEMO to NEMO) 2. Intra-AR 2.1 MR4 Æ PAR (NEMO to MAP)

2.2 MR4 Æ MR6 (NEMO to NEMO) 2.3 MR1 Æ MR6 (MAP to NEMO) 3. Inter-AR 3.1 MR1 Æ NAR (MAP to MAP)

3.2 MR1 Æ MRa (MAP to NEMO) 3.3 MR4 Æ NAR (NEMO to MAP) 3.4 MR4 Æ MRa (NEMO to NEMO)

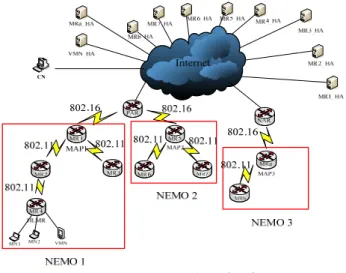

表 1. 各種行動網路換手之情形 圖 5. 行動網路換手架構圖 我們定義下列參數： l i MR 為巢狀行動網路 內第l_{層第 i 個 MR，而} l i HA 則是每一MR 所對_il 應的 HA。而在行動網路內每個 hop 傳送封包 的時間以t 表示；行動網路外每一網路節點in 間傳送封包的時間以tout表示。而行動網路外

任兩 nodes (S,D)之間的 hop count，以 S

D HA 表 示。另外，我們將對於下列訊號處理時間給予 定義，而其他相關的參數其定義則如表二所 示：t_RS/RA/HMRA為行動網路內，每個 hop 傳送 RS/RA/HMRA 訊息所需的處理時間。t 為_cc MR/MN 取得新的 CoP 時，把新的 CoP 與 MR/MN 的 ID (MAC Address)做配置取得新的 CoA 的時間。t_L為行動網路內 L2 通知 L3 換 手的事件；t2為行動網路換手時，L2 執行 Authentication 與 Association 的動作時間。 5.1 Intra-MAP handoff Intra-MAP Handoff (802.11 Æ 802.11)顧 名思義就是行動子網路在同個行動網路的 MAP 下換手，如圖 6 是網路架構圖。目前行 動網路是在 PAR 下的階層式行動網路，目前 的 Previous Parent MR2 (PPMR) 是與 MR1 (MAP1) 做 連 結 ， MR4 為 此 行 動 子 網 路 的 Handoff Leader MR (簡稱為 HLMR)，之後 HLMR 與子網路會一起移動至 MR3 (Parent MR，簡稱 PMR)下。

5 圖 6. Intra-MAP Handoff 網路架構圖 圖 7 是 FHCoP-B 訊息流程圖，以下我們 將逐一介紹每一步驟所需處理的程序： (a)當 HLMR (MR4) 的 802.11 第二層發 現較好的 802.11 AP 訊號並且 RSS 降至門檻值 (threshold)以下發生 Link Going Down 事件， HLMR 第二層就必須觸發 HCoP-B 第三層， 開始執行 FHCoP-B 動作。MR4 L2 藉由跟上 層的 MR2 和 MAP1 交換 RtSolPr 和 PrRtAdv 訊息知道附近有那些可用的 MR，並且得到 MR3 Care-of Prefix (CoP) 之後，依照 HCoP-B 利用 HMRA 訊息一層一層往下配置 MR4 內 部 MR 與 MN 所屬的 CoA。 由圖 7 所示，當_MRlHLMR收到由_MRlPMR發出 週期性的 802.11 beacon，並且_MRlHLMR 的 L2 此 時執行換手預測演算法則後決定換手，將會通 知 L3 此事件，此時間我們定義為tL。當MRlHLMR 決定換手時會執行本計畫的方法 FHCoP-B， 並經由_MRlPPMR 發出 RtSolPr 給_MRlPMR (PAR)， PMR l MR _在經由MRlPPMR 回送 PrRtAdv 給_MRlHLMR 。 此時_MRlHLMR 就有附近可用網路之資訊，並配置 自已的新位址，此時間為tcc。因此在圖 7 的(a) 段時間和為(1)。 cc RA RS L t t t t + + + (1) (b)HCoP-B L3 會發送區域連結更新訊息 (LBU)給 MR2 的 L3，MR2 的 L3 會再發送 FBU 給 MAP，修改此行動子網路在 BUT 內的位置 與 Local/Global Binding Cache (LBC/VBC) 內 的 binding cache。由於 HCoP-B 行動網路裡的 子網路在 MAP 內做 Intra-MAP Handoff 時， 只要該子網路沒有離開該 HCoP-B 行動網路 的 MAP，其處理方式就如同過往的 HMIPv6

一樣，其所有對應的 CN 和 HA 裡的 binding cache 其對應的位址仍為 MAP 的 CoA (RCoA) 而不會有改變。所以當子網路做 Intra-MAP Handoff 時，只需向 MAP 送出區域連結更新 來更改 LBC 內該子網路的 MR 的 CoP，以及 VBC 內該子網路區域內的所有 VMN 的 CoA 對應，而不需向該子網路所有連線中的 CN 和 MR-HA 送出全域連結更新(GBU)。當 MAP 收到 MR2 的 FBU 後，它會立即遵照 FMIPv6 協定，在 MAP 和 MR3 之間以 HI 跟 HAck 建 立隧道(tunnel)，並且查詢確認 HLMR 與子網 路新的位址(CoA)是否有重複(DAD 動作)，如 果都正確無誤就會往回發送確認通知 (HAck) 給 MAP(此時外部的封包傳送至 MAP1 時就 會更改目的地位址送至 MR3，並由 MR3 L3 暫存)。再由 MAP 傳送 FBAck 給 MR2，MR2 之後再送 LBAck 給 HLMR，完成 Fast HCoP-B 的 predictive 模式。 在圖 7 的(b)段時間內，當_MRlHLMR 收到 PrRtAdv 會立即向內部的巢狀式行動網路執 行 prefix delegation，之後每個 MR、VMN 會 執行原本 HCoP-B 的程序，向_MRlHLMR執行 LBU 程 序 。 _MRlHLMR 會 再 判 斷 自 已 是 否 是 舊 的

MAP，若是則執行 FMIPv6 的程序發出 FBU; 若不是，則繼續向上層 MR 發 LBU，直到到

達舊的 MAP。收到 FBU 之後，oMR10或 PAR

會發 HI 訊息給之後有可能連接的MR10或 NAR 來建立隧道。因此我們可以分析出在圖 7 的(b) 段時間和為(2)。 DAD bc PMR HLMR in l l t t t ×( + )+ + 2 (2) (c)當 HLMR 第二層通知第三層發生 Link Down，L2 就會跟 MR3 L2 執行 802.11 的 Authentication 與 Association 程序，並且等待 新的 L2 Link Up。 在圖 7 的(c)段時間和上，由於每家網路 卡所規定的訊號強度範圍皆不同，因此我們先 暫定 802.11 與 802.16 Layer 2 換手時間約為 50ms。因此我們可以分析出在圖 7 的(c)段時 間和為(3)。 2 t t_L+ (3) (d)一旦新的 L2 Link Up，HLMR L3 就會 發送 Fast Neighbor Advertisement (FNA) 訊息 給 MR3 L3 通知完成連線，此時在 MR3 L3 暫 存等待要傳給 MR4 (HLMR)的封包就可以正

6 常傳送給 MR4，而 CN 送來的資料也可以經 由新路徑(CNÆ MAP1 Æ MR3 Æ HLMR)到 接收端 MN。 在圖 7 的(d)段時間和，當_MRlHLMR 一旦 Link Up，L2 會通知 L3，並依據 FMIPv6 的操作流 程，發出 FNA 通知_MRlPMR 並將暫存的 packets 一併往下送給以_MRlHLMR 為首的巢狀式行動網 路，因此時間和為(4)。 in L t t +2 (4) 因此藉由 802.11 L2 訊息的觸發，原本需 要 在 新 的 L2 Link Up 之 後 才 能 執 行 的 HCoP-B L3 程序，可以提早執行，大幅縮短 換手時間，同時達成快速無縫換手，減少資料 遺失問題。 HLMR l MR 0 1 MR HLMR l HA cc RA RS L t t t t + + + PPMR l MR _MRlPMR l i MN DAD bc PMR HLMR in t t l l t + + + ×( ) 2 2 t tL+ in L t t +2

圖 7. FHCoP-B Intra-MAP Handoff 流程圖

5.2 Intra-AR handoff Intra-AR Handoff 顧名思義就是行動網路 在同一個 AR 下換手，因此其換手的可能性有 三種(如表 1 所示)。如圖 8 是網路架構圖。Case 1. 以 MR4 為此行動子網路的 HLMR，之後以 HLMR 為首的行動子網路會離開 MAP1 下， 並直接跟 PAR 以 802.16 鏈結(簡稱 NEMO to MAP)。Case 2. 以 MR4 為此行動子網路的 HLMR，之後以 HLMR 為首的行動子網路會 離開 MAP1 ，並移動至 PAR 下，與 MR5 (MAP2) 透 過 802.11 連 結 ( 簡 稱 NEMO to NEMO)。Case 3. 以 MR1 為此行動子網路的 HLMR，之後以 HLMR 為首的行動子網路會 離開與 PAR 的 802.16 鏈結 ，另與同為 PAR 下的 MR5 (MAP2)透過 802.11 連結(簡稱 MAP to NEMO)。 Internet PAR MR2 MAP1 MR1 HLMR MR4 MN1MN2 _VMN MR3 CN 802.16 802.11 802.11 802.11 MR2_HA MR3_HA MR4_HA VMN_HA MR1_HA MAP2 MR5 802.11 MR5_HA HLMR MR4 MN1 MN2 VMN 802.11 HLMR MR4 MN1 MN2 _VMN 802.11 MAP2 802.16 802.16 (1) (3) (2) 圖 8. Intra-AR Handoff 網路架構圖 圖 9 是 Intra-AR (NEMO to NEMO)訊息 流程圖，以下我們將逐一介紹每一步驟所需處 理的程序：

(a)當 HLMR 的 802.11 第二層發現較好 的 802.11 AP 訊 號 並 且 RSS 降 至 門 檻 值 (Threshold)以下發生 Link Going Down 事件， HLMR 第二層就必須觸發 HCoP-B 第三層開 始執行 FHCoP-B。MR4 L2 藉由跟上層的 MR2 和 MAP1 交換 RtSolPr 和 PrRtAdv 訊息知道附 近有那些可用的 MR，並且得到 MR5 Care-of Prefix (CoP) 之後，依照 HCoP-B 利用 HMRA 訊息一層一層往下配置 MR4 內部 MR 與 MN 所屬的 CoA。由 5.1 節我們可知在圖 9 的(a) 段時間和為(1)。 (b)HLMR L2 會執行水平換手程序，決 定以 802.11 與 PAR 下的另一階層式行動網路 (MAP2)建立新的鏈結。HLMR 會發送 HCoP-B 區域連結更新訊息(LBU 設定 G flag)給 MR1 (舊 MAP1)，期望得到以 HLMR 為首的 BUL 資訊(mobility option type=24)。此資訊是用來 當行動網路換手時，可以讓以 HLMR 為首的 行動子網路一移動至新 MAP2 下就可以更新 MAP2 的 BUT，經過演算法運算後發出不重 覆的 GBU 給 CN 與 MR-HA，執行 HCoP-B 路由最佳化。之後 MR1 (MAP1)的 L3 會再發 送 FBU 給 PAR L3，並希望在 PAR 和 MR5 之 間以 HI 跟 HAck 建立隧道(tunnel) 轉送 packet 至 MR5。MR5 會暫存 packet，並且查詢確認 HLMR 新的位址(CoA)是否有重複，如果都正 確 無 誤 就 會 往 回 發 送 確 認 通 知 (HAck) 給 PAR(此時外部的封包傳送至 PAR 時就會封裝 送到 MR5)。之後由 PAR L3 傳送 FBAck 給

7

MAP1 L3，再送 LBAck 給 HLMR L3，完成 Fast HCoP-B 的 predictive 模式。為了減少 HCoP-B 全域性連結更新(GBU)的換手延遲時 間(換手延遲)，我們希望在舊的 L2 還沒 Link Down 前就可以開始跟 HA 與 CN 做 HCoP-B 全域性連結更新(GBU)和 Return Routability (RR)，並且在 Link Up 事件前完成，這樣就可 以減少原本必須等到新的 L2 Link Up 之後才 能開始執行 HCoP-B L3 換手動作的延遲時 間。 由圖 9 的(b)段時間和我們知道在換手時 HLMR l MR _{比圖 7 的(b)時間和須再往上一層 AR} 做一次 BU，此部分時間和為(5)。而且為了達 成與 CN Route Optimization (RO)，此時 PAR 會執行與 CN 的 Return Routability (RR)並與 HA 更新註冊，此時間和為(6)。因此在圖 9 的 (b)段時間和為(5) + (6)。 DAD bc PMR HLMR in l l t t t ×( + +1)+ + 2 (5) ] ) ( 2 [ CNHA PAR CN PAR HA out H H H t × × + + ₍₆₎ (c)一旦 HLMR 舊的第二層發出 802.11 Link Down 給第三層，就表示 HLMR 舊的第 二層此時已完全跟 MAP1 斷線。之後 HLMR 會跟 MR5 (MAP2)執行新的第二層 802.11 Authentication 與 association 程序。由 5.1 節我 們可知在圖 9 的(c)段時間和為(3)。 (d)一旦 association 程序完成，HLMR 的 第二層會發新的 802.11 Link-Up 給第三層，第 三層就可以發 FNA 告知 MR5 L3，將暫存的 封包傳送給 HLMR 與子網路完成換手的程 序。此時在 MR5 L3 暫存要傳給 HLMR 的封 包就可以正常傳送給 HLMR，而 CN 送來的 封包也可以經由新路徑(CN ÆPAR Æ MR5 (MAP2) Æ MR4)到接收端 MN。由 5.1 節我們 可知在圖 9 的(a)段時間和為(4)。 L2 L3 L3 (AP)L2 CN FBU(BUT) FNA L2 L3 RtSolPr PrRtAdv LBU (BUT) LBAck HMRA LBU (a) (b) (c) (d) LBAck 802.11 beacon buffer data Forwarded packet L2 (BS) L3 PAR

HI (check DADrefresh LBC/VBC) HAck FBAck Auth. Response Reassociation Req Reassociation Res HoT from CN CoT from CN GBU to HA HoTI to CN CoTI to CN GBAck from HA Subsequent Packet Auth. Request GBU to CN GBAck from CN Prefix Delegation Predictive Binding Update Handoff Latency Layer 2 connection Media Stream cc RA RS L t t t t + + + HLMR l MR HLMR l HA l i MN 0 1 oMR 0 1 MR ) (_MRlPPMR ) (_MRlPMR MR4 MR1 MR5

Link Going Down

Link Down Link Up Subsequent Forward Forwarded packet Forwarded packet subsequen t packet Playback disruption time ] ) ( 2 [ HA CN PAR CN PAR HA out H H H t + + × × 2 t tL+ in L t t+2 DAD bc PMR HLMR in t t l l t + + + + ×( 1) 2

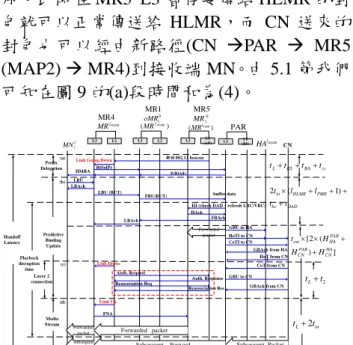

圖 9. FHCoP-B Intra-AR Handoff (case 2. NEMO to NEMO)流程圖 5.3 Inter-AR handoff Inter-AR Handoff 顧名思義就是行動網路 在不同 AR 下換手，我們可分為四種情形來探 討其換手的行為。當目前進行換手的巢狀式行 動網路為最上層的 MR 並且為 MAP 時，我們 可將它細分為兩種情形。Case 1. 以 MR1 為首 的巢狀式行動網路換手至 NAR 下(簡稱 MAP to MAP)。Case 2. MR1 換手至 MRa 為首的巢 狀式行動網路下(簡稱 MAP to NEMO)此兩 種。當目前進行換手的巢狀式行動網路為 MAP 底下的巢狀式行動網路時(ex. 以 MR4 為主的巢狀式行動網路)，我們可將它分為另 兩種情形。Case 3. 以 MR4 為首的巢狀式行動 網路換手至 NAR 下(簡稱 NEMO to MAP)。 Case 4. MR4 換手至 NAR 下以 MRa 為首的巢 狀式行動網路下(簡稱 NEMO to NEMO)。

圖 10 是 Inter-AR (MAP to NEMO)訊息流 程圖，以下我們將逐一介紹每一步驟所需處理 的程序： (a)PAR 的 BS 會 週 期 性 地 廣 播 802.16 MOB_NBR-ADV，假如 HLMR 發現 802.16 的 RSS 低於門檻值，並且在此時，HLMR 802.11 L2 收到來自 MRa 802.11 L2 RSS 夠強 的 beacon，HLMR 會執行 Vertical handoff 程 序，決定以 802.11 與新的 MAP (MRa)建立 新 的 鏈 結 。 HLMR 第 二 層 802.16 會 發 Link_Detected (LD) 也 就 是 Linking Going Down 事件通知它的第三層做 FMIPv6 程序， 藉由跟上層的 PAR 交換 RtSolPr 和 PrRtAdv 訊息知道附近有那些可用的 NAR 並且得到 Care-of Prefix(CoP)。之後由 L3 HCoP-B 透過 HMRA 訊息一層一層往下配置 MR 與 MN 所 屬的 CoA，MN 與 MR 的 L3 會依據 HCoP-B 的做法，送 LBU 到 MR1(MAP1)修改 MAP1 BUT 與 LBC/VBC 的資訊。當 MR1 發出 MOB_MSHO-REQ 並 且 從 PAR BS 收 到 MOB_MSHO-RSP 就可以執行垂直換手。由 5.1 節我們可知在圖 10 的(a)段時間和為(1)。 (b)MR1 802.16 L2 會 發 Link_Handoff_Imminent (LHI)給第三層。收到 LHI 之後 HLMR 會發 Fast Binding Update (FBU)給 PAR L3。為了讓以 HLMR 為首的行 動網路一移動至 MAP2 下就可以做 HCoP-B

8

Route Optimization (RO)，MAP2 勢必需含有 以 HLMR 為首的 BUL 資訊，所以這些 BUL 資訊需夾雜在 FBU 給 PAR ，再由 PAR 以 HI 的訊息再送給 NAR。PAR L3 收到 HLMR 的 FBU(夾帶 HCoP-B BUT)後，它會立即遵照 FMIPv6 協定，在 PAR 和 NAR 之間以 HI 跟 HAck 建 立 隧 道 (tunnel) 轉 送 packet 送 至 NAR。NAR 會暫存 packet，並且查詢確認 HLMR 新的位址(CoA)是否有重複(DAD)，如 果都正確無誤就會往回發送確認通知(HAck) 給 PAR(此時外部的封包傳送至 PAR 時就會更 改目的地位址至 NAR)。此時在 NAR 的 BUT 資訊會傳送給 MRa 做 HCoP-B 區域連結更新 (LBU)，建立 NAR L3 與 MAP2 L3 的 tunnel。 如此 HLMR 一旦移動至 MAP2，在 MAP2 裡 的 BUT 就有以 HLMR 為首的 BUL 資訊。之 後再由 NAR L3 傳送 FBAck 給 PAR L3，之後 再送 LBAck 給 HLMR L3。此時完成 Fast HCoP-B 的 predictive 模式。此時由於新的 CoA 已 經 確 認 完 畢 並 且 合 法 ， 所 以 為 了 減 少 HCoP-B 全域性連結更新(GBU)的換手延遲時 間(換手延遲)，我們希望在還新的 802.11 L2 還沒 Link UP 前就可以先跟 HA 和 CN 做 HCoP-B 全域性連結更新和 Return Routability (RR)，這樣就可以減少換手延遲的時間。之後 HLMR L3 會 收 到 Home Agent (HA) 發 的 Global Binding Acknowledgement (GBA)，也會 從 CN 收 到 HoTI 和 CoTI 完 成 Return Routability (RR)的機制，之後才跟 CN 做連結 更新(BU)，完成 CN 的 HCoP-B RO。

由圖 10 的(b)段時間和我們知道在換手時 HLMR l MR _{比圖 9 的(b)時間和增加 PAR 與 NAR} 建立 tunnel 的時間，並且須與新的 MAP 做 BU，此部分的時間和為(7)。而且為了達成與 CN Route Optimization (RO)，此時 NAR 會執 行與 CN 的 Return Routability (RR)並與 HA 更 新註冊，此時間和為(8)。因此在圖 10 的(b) 段時間和為(7) + (8)。 DAD bc PAR NAR out PMR HLMR in L t t H t l l t t + + × + + + × +2 ( 2) (7) ] ) ( 2 [ _HANAR _CNNAR _CNHA out H H H t × × + + (8) (c)在此同時，一旦 HLMR 第二層發出 Handover_Commit (HC)也就是 Link Down 事 件給它的第三層，就表示 HLMR 的第二層會 發 MOB_HO-IND 給 BS 表示 802.16 link 斷 線。之後 HLMR L2 會跟 MRa (MAP2) L2 執 行新的 802.11 Authentication 與 Association 程 序。由 5.1 節我們可知在圖 10 的(c)段時間和 為(3)。 (d)一旦 association 程序完成，HLMR 的 L2 會發 802.11 Link-UP 給第三層，第三層就可以 發 Fast Neighbor Advertisement (FNA)告知 NAR L3 將暫存的封包傳送給 MRa (MAP2)後 就可以正常傳送給 HLMR，就可以正常傳送 給 HLMR，而 CN 送來的 packet 也可以經由 新路徑(CN ÆNAR Æ MRa Æ MR1(HLMR)) 到接收端 MN。由 5.1 節我們可知在圖 10 的(a) 段時間和為(4)。 L2 L3 (MR1) L2 (BS) L3 PAR L2 (BS) L3 NAR CN RtSolPr PrRtAdv LD MOB_NBR-ADV MOB MSHO-REQ MOB BSHO-RSP LHI FBU (BUT)

HI (check DADBUT) HAck FBAck GBU to HA HoTI CoTI HC MOB_HO-IND LBU (refresh LBC/VBC) LBAck Auth. Request Auth. Response Reassociation Req Reassociation Res 802.11 beacon (a) MN HMRA HCoP-B LBU HCoP-B LBAck Forwarded Packet (b) (d) (c) L2 L3 GBAck from HA HoTI from CN CoTI from CN Forwarded Packet Forwarde d Packet 802.16 RSS 802.11 RSS GBU to CN GBAck from CN Subsequent packet Forwarded Packet FNA l i MR 0 1 oMR 0 1 MR Prefix Delegation Predictive Binding Update Layer 2 connection Media Stream Link Up Handoff Latency MRa MAP2 CC RA RS L t t t t+ + + Subsequent packet Subsequent packet Subseque nt packet Subseque nt packet Buffer data Playback Disruption time Forwarde d Packet 2 t tL+ in L t t +2 ] ) ( 2 [ HA CN NAR CN NAR HA out H H H t + + × × HLMR l HA DAD bc PAR NAR out PMR HLMR in L t t H t l l t t + + × + + + × +2 ( 2)

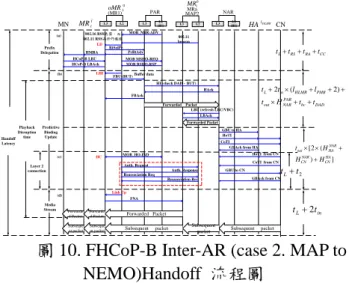

圖 10. FHCoP-B Inter-AR (case 2. MAP to NEMO)Handoff 流程圖

六、結果與討論

圖 11 是網路架構圖，我們假設建立其深 度為 L 層的 Full binary tree 的巢狀式行動網 路，圖中包含了下列幾個元件：CN、HA、 MR、AR 等元件。 Internet CN 0 1 MR 1 1 MR 1 2 MR L MR1 L MR2 L MR3 PAR NAR 2 ms/hop 0 2 MR 1 3 MR 1 4 MR L i MR L i MR+1 MRiL+2 0 1 HA 0 2 HA 1 1 HA 1 2 HA 1 3 HA 1 4 HA l i HA L levels hops AR HAl i H 10 ms/hop hops PAR NAR H hops AR CN H

9 圖 11 實驗分析架構圖 由表 2 我們可知在行動網路內每個 hop 傳送封包的時間為 2ms，以t 表示；行動網_in 路外每一網路節點間傳送封包的時間為 10 ms，以t_out表示；行動網路外任兩 nodes (S,D)

之間的 hop count，皆預設為 5 個 hop；每個 hop 傳送 RS/RA/HMRA 訊息所需的處理時 間，其值為 2 ms/hop；t 其值為cc 1 ms。tDAD的 時間我們參考[12]，其值為 1000ms。巢狀式 行動網路的總層數為 L，我們以 2、4、6、8、 10 以此類推來比較；對於lHLMR以總層數除於 2 來計算，因此l_HLMR值為 1、2、3、4、5。當 巢狀式行動子網路從行動網路進行換手到另 一行動子網路時，我們將針對下列二項效能項 目進行分析比較： 1. 當_MRlHLMR開始執行 FHCoP-B 流程，直 到從新網路 PMR 收到第一筆從 CN 傳送來的 封包，我們定義為 Handoff Latency。 2. 一旦_MRlHLMR發出 FBU 訊息給 PAR， PAR 將開始暫存 CN 送來的封包，MN 無法再 從 PAR 接收到封包，一直到 MN 收到由 PAR 經過 NAR 轉送到 MN 的封包，我們定義為封 包接收中斷時間。 Notations Descriptions l i

MR The ith MR at the lth layer of the nested

NEMO S

D

H

Internet distance in hop count from the source node S to the destination one D in the nested NEMO

bc

t

The processing time, which value is 1ms, for the node to update the LBC/VBC when receiving the BU.

cc

t The processing time, which value is 1ms,

for the MR to configure its new CoA.

in

t The propagation delay, which value is 2ms/hop, between any two adjacent nodes

in the nested NEMO.

out

t The propagation delay, which value is 10ms/hop, between any two adjacent nodes

in Internet.

L

t Layer 2 notifies Layer 3 of the handoff

event, which value is 1ms.

2 t

L2 executes the procedure of Authentication and Association with the value of 50ms.

DAD

t The time for duplicate address detection of

the CoA, which value is 1000ms.

RA RS t

t , t_HMRA,

The propagation delay, which value is

2ms/hop, to transmit the RS, RA or HMRA

message between two adjacent MRs in the nested NEMO.

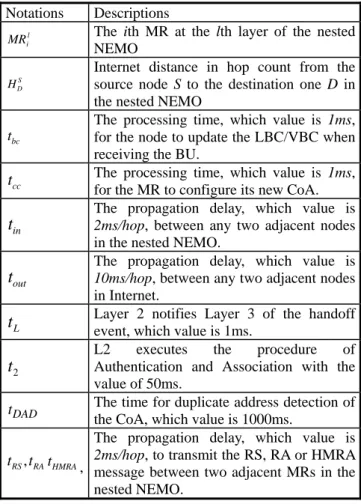

表 2. 行動網路環境相關參數設定 由圖 12 所示，我們知道在換手時隨著巢

狀式行動網路層數j_HLMR遞增，MIRON, RRH,

HCoP-B 與 FHCoP-B 的 inter-MAP Handoff Latency 也隨著增加。藉由 MAP 中的 BUT 記 錄的資訊, HCoP-B 可以比 MIRON and RRH 有更小的換手延遲時間，如同參考文獻[13]所 顯示。然而因為 HCoP-B 必須在完成它的 L2 換手程序後執行它的 L3 前置碼授權、DAD 與鍊結更新, HCoP-B 比 FHCoP-B 需要較長的 換手延遲時間，這是因為 FHCoP-B 藉由 L2 的幫助，在 L2 還沒斷掉前就開始執行 L3 與 DAD，讓行動網路在真正換手時可以減少很 多的換手延遲時間。 由圖 13 所示，因為 MIRON、RRH 與 HCoP-B 並沒有提出封包暫存的機制，這三種 作法的全部封包暫存時間等於零。相反的， FHCoP-B inter-MAP handoff 的全部封包暫存 時間等於 PMAP、NMAP 轉送封包與 NMAP 後續封包三項暫存時間的總和，這個時間隨著 HLMR j _{的值變大而增加。} 由圖 14 所示，因為所有換手期間的轉送 與後續封包都被 PMAP 與 NMAP 暫存， FHCoP-B inter-MAP handoff 的封包接收中斷 時間為零。 反之，對於 MIRON、RRH 與 HCoP-B 三種方式，因為都沒有提出封包暫存 的機制，換手延遲時間與封包中斷時間是一樣

的，這個時間隨著jHLMR的值變大而增加。

圖 12. Comparisons of inter-MAP handoff

10

圖 13. Comparisons of inter-MAP total buffering time

圖 14. Comparisons of inter-MAP packet loss

time 七、計畫成果自評 在這篇計畫裡提出 FHCoP-B 的方法，我 們主要應用在行動網路管理上，在第二層我們 透過 802.11 與 802.16e 形成異質性無線網路的 架構圖，並透過 L2 的 event 來通知第三層提 早執行換手。在第三層方面，利用 HCoP-B 所 提的方法，建立 BUL 來達成 RO。因此，相 信在未來能夠適用於多種換手環境下的情 形，並且減少換手延遲與封包遺失的數量。 相關的計畫發表目前已經有兩篇國際會 議計畫與兩篇國內會議計畫，學生碩士計畫一 篇，表示本計畫的架構與方法確實有研究價值 與成果，已經整理完整的實驗數據，投稿到 IEEE 國際期刊，希望能延伸目前的成果於未 來的研究中。

1. Ing-Chau Chang and Ciou-Song Lu, “Design and Analysis of the FHCoP-B Scheme for Fast Handoff Support in the Nested Mobile Network”, IEEE

International Conference on New Trends in Information and Service Sciences (NISS2009), June 2009.

2. Ing-Chau Chang and Ciou-Song Lu, “Reactive Fast Handover Mechanisms in the Nested Mobile Networks”, The 6th

International Wireless Communications and Mobile Computing Conference (ACM IWCMC 2010), Caen, France, 28 June - 02 July 2010.

八、參考文獻

[1] D. Johnson, C. Perkins and J. Arkko, “Mobility Support in IPv6”, IETF RFC 3775, June 2003.

[2] V. Devarapalli and R. Wakikawa, “NEMO Basic Support Protocol”, IETF RFC 3963, Jan 2005.

[3] T. Ernst, et al., “Mobile Networks Support in Mobile IPv6 (Prefix Scope Binding

Update)”, Internet Draft: draft-ernst-mobileip-v6-network-03.txt,

March 2002.

[4] P. Thubert and M. Molteni, “IPv6 Reverse Routing Header and Its Application to Mobile Networks”, Internet Draft: draft-thubert-nemo-reverse-routing

header-05, June 2004.

[5] I.C. Chang, C.H. Chou and L.H. Chang, “A Hierarchical Care-of Prefix with BUT Scheme for Nested Mobile Networks”, LNCS 4742, pp.844-855, Springer, Aug. 2007.

[6] R. Koodli et al., “Fast Handover for Mobile IPv6”, IETF RFC 4068, July 2005.

[7] F. Hanane et al., “Optimization of Mobile IPv6-Based Handovers to Support VoIP Services in Wireless Heterogeneous Networks”, IEEE Trans. Vehicular Technology, pp. 260-270, Jan 2007.

[8] O. Hayoung, Y. Kibaek, K. Chong-Kwon et al., “An Enhanced Fast Handover Scheme with Temporal Reuse of CoAs and PBP in IPv6-Based Mobile Network”, IEEE Multimedia and Ubiquitous Engineering, pp. 183-189, April 2007.

[9] R. Seonggeun, C. Jonghyoun and M. Youngsong, ”Enhanced Fast Handover for Mobile IPv6 based on IEEE 802.11

Network”, Internet Draft draft-mun-mipshop-efh-fast-mipv6-00.txt.

[10] J. Heejin, A. Samsung and J. Junghoon, “Mobile IPv6 Fast Handovers over IEEE

11

802.16e Networks”, Internet Draft: draft-ietf-mipshop-fh80216e-05.txt, Nov 2007.

[11] L. Zhong, F. Liu, X. Wang and Y. Ji, “Fast Handover Scheme for Supporting Network Mobility in IEEE 802.16e BWA System”, IEEE WICOM, pp. 1757-1760, Sept 2007. [12] W.K. Lai, J.C. Chiu, “Improving Handoff

Performance in Wireless Overlay Networks by Switching Between Two-Layer IPv6 and One-Layer IPv6 Addressing”, IEEE in JSAIC, pp. 2127-2137, Nov 2006.

[13] Ing-Chau Chang and Chia-Hao Chou, “HCoP-B: A Hierarchical Care-of Prefix with BUT Scheme for Nested Mobile Networks”, IEEE Trans. on Vehicular

Technology, Vol.58, No.6, pp. 2942-2965, July 2009.
