臺灣主要港口附近海域長期波浪
統計特性及設計波推算之研究(2/4)
交 通 部 運 輸 研 究 所
中 華 民 國 100 年 4 月
100-52-7537 MOTC-IOT-99-H2DB001臺灣主要港口附近海域長期波浪
統計特性及設計波推算之研究(2/4)
著者：江玟德、張憲國、劉勁成、陳蔚瑋、何良勝
交 通 部 運 輸 研 究 所
中華民國 100 年 4 月
100-52-753796-23-7243 MOTC-IOT-99-H2DB001100
臺
灣
主
要
港
口
附
近
海
域
長
期
波
浪
統
計
特
性
及
設
計
波
推
算
之
研
究
(2/4)
交通部運輸研究所
GPN：1010000581 定價 200 元國家圖書館出版品預行編目(CIP)資料 臺灣主要港口附近海域長期波浪統計特性及設計波推算 之研究(2/4) /江玟德等著. --初版.-- 臺北市： 交通部運輸研究所， 民 100.04 面 ； 公分 ISBN 978-986-02-7451-6 (平裝) 1. 波動 2. 神經網路 3. 統計 4.臺灣 351.941 100005084 臺灣主要港口附近海域長期波浪統計特性 及設計波推算之研究(2/4) 著 者：江玟德、張憲國、劉勁成、陳蔚瑋、何良勝 出版機關：交通部運輸研究所 地 址：10548 台北市敦化北路 240 號 網 址：www.ihmt.gov.tw (中文版>中心出版品) 電 話：(04) 26587176 出版年月：中華民國 100 年 4 月 印 刷 者： 版(刷)次冊數：初版一刷 90 冊 本書同時登載於交通部運輸研究所港灣技術研究中心網站 定 價： 200 元 展 售 處： 交通部運輸研究所運輸資訊組•電話：(02)23496880 國家書店松江門市：10485 台北市中山區松江路 209 號 F1•電話：(02)25180207 五南文化廣場：40042 台中市中山路 6 號•電話：(04)22260330 GPN：1010000581 ISBN：978-986-02-7451-6 (平裝) 著作財產權人：中華民國 (代表機關：交通部運輸研究所) 本著作保留所有權利，欲利用本著作全部或部份內容者，須徵求交通部運輸 研究所書面授權。
交通部運輸研究所合作研究計畫出版品摘要表 出版品名稱：臺灣主要港口附近海域長期波浪統計特性及設計波推算之研究(2/4) 國際標準書號（或叢刊號） ISBN978-986-02-7451-6 (平裝) 政府出版品統一編號 1010000581 運輸研究所出版品編號 100-52-7537 計畫編號 99-H2DB001 本所主辦單位：港研中心 主管：邱永芳 計畫主持人：何良勝 研究人員：江玟德 聯絡電話：04-26587126 傳真號碼：04-26560661 合作研究單位：國立交通大學 計畫主持人：張憲國 研究人員：劉勁成、陳蔚瑋 地址：300 新竹市大學路 1001 號 聯絡電話：03-5131487 研究期間 自 99 年 3 月 至 99 年 12 月 關鍵詞：波浪統計特性、設計波推算、臺灣主要港口 摘要： 本研究考慮風場受陸地阻擋及波浪受陸地遮蔽而衰減改善颱風波浪類神經推算模式 ，以適合高雄港之颱風波浪推算模式。率定模式階段使用21場颱風波浪資料而驗證部份用 9場颱風。檢驗指標中最大波高誤差平均約為0.67m，而最大波高發生時間差平均值約8.70 小時，各場颱風波高與實測值之均方根誤差平均為0.64m。推算波高與實測波高的相關性 則平均為0.74。 本研究先以箱型圖進行初步分析取樣品質，再進一步討論極值分析之最佳推估方法及 季節性變化，而其極值分布函數的參數可利用正、餘弦之週期函數表示季節性的變化。另 外本研究並以年最大法推算出花蓮與高雄兩港各重現期的設計波高提供參考。 本研究另外初步的建構波浪極值統計之視窗化操作介面，期望本介面能有效提昇模式 的操作效率以及擴展使用者族群，經過更完善的整合能夠使模式的應用性更加廣泛。目標 在於建立一套包含波浪資料輸入分析、月極值統計及年極值統計的應用程式，並希望透過 圖形化的介面使整個操作流程更簡單方便。 本研究的成果效益與後續應用主要有兩個部分：1.高雄港專用的颱風波浪推算模式， 可供港務局等相關單位推算往昔所有颱風波浪資料，以進行設計波高的估算。並可作為未 來颱風侵台時的波浪預警系統，以提供氣象及船舶管理相關單位作為參考。另外波浪極值 統計視窗化操作介面可簡化操作流程，有助於未來相關單位的應用與推廣。2.月極值統計 方法可避免超設計現象，可供未來工程設計單位一個新的方法。本計畫並提供了最適分布 下各重現期的設計波高及其信賴區間供各工程與行政管理單位做檢核。 出版日期 頁數 定價 本出版品取得方式 100 年 4 月 174 150 凡屬機密性出版品均不對外公開。普通性出版品，公營、公益 機關團體及學校可函洽本所免費贈閱；私人及私營機關團體可 按定價價購。 機密等級： □密□機密 □極機密 □絕對機密 （解密條件：□ 年 月 日解密，□公布後解密，□附件抽存後解密， □工作完成或會議終了時解密，□另行檢討後辦理解密） ■普通 備註：本研究之結論與建議不代表交通部之意見。
PUBLICATION ABSTRACTS OF RESEARCH PROJECTS INSTITUTE OF TRANSPORTATION
MINISTRY OF TRANSPORTATION AND COMMUNICATIONS
TITLE: Investigation of long-term wave statistics and design wave for main harbors of Taiwan (2/4)
ISBN(OR ISSN)
ISBN978-986-02-7451-6 (pbk)
GOVERNMENT PUBLICATIONS NUMBER
1010000581
IOT SERIAL NUMBER
100-52-7537
PROJECT NUMBER
99-H2DB001
DIVISION: Harbor & Marine Technology Center DIVISION DIRECTOR: Chiu Yung-Fang PRINCIPAL INVESTIGATOR: Ho Liang-Sheng PROJECT STAFF: Jiang Wen-Der
PHONE: (04) 26587126 FAX: (04) 26560661
PROJECT PERIOD FROM March 2010 TO December 2010
RESEARCH AGENCY: National Chiao Tung University PRINCIPAL INVESTIGATOR: Chang Hsien-Kuo PROJECT STAFF: Liou Jin-Cheng, Chen Wei-Wei
ADDRESS: 1001 Ta Hsueh Road, Hsinchu 300, Taiwan, ROC PHONE: (03) 5131487
KEY WORDS: wave statistics, design wave, main harbors of Taiwan Abstract:
The aim of the 4-year project is to determine the design wave for international harbors around Taiwan. Key technique for determining design waves is extreme analysis for wave heights that includes good wave samples and their best fitting distribution. The wave samples are less due to short measurement at Kaohsiung Harbor. A special wave prediction model using artificial neural network is developed for typhoon waves considering land effects on the wind structure of typhoon and wave decay. Collected wave data are divided into two groups. One including whole 21 typhoons is used for calibrating ANN model and the other one including 9 typhoons is for verification. The ANN model is examined applicable from good performance indices that are mean peak error less than 0.67m, their mean occurrence difference about 8.7hr, rmse for whole data less than 0.64m and their correlation coefficient 0.74.
Wave samples are first examined valid by using the technique of box-plot. Maximum likelihood and least squared method are suitable for determining parameters of Weibull’s and Gumbel’s probability distribution for extreme analysis is checked. Obtained parameters of probability distributions for monthly wave data show seasonal variation that can be described by sinusoidal functions. The design waves for Hualien and Kaohsiung Harbors were determined in this project from annual extreme analysis.
A whole graphical user interface (GUI) is used to establish an easy operation system for data analysis, annual and monthly extreme analysis for all international harbors around Taiwan. A test version of GUI will be set up for Kaohsiung Harbor in this year project.
There are two application efficiencies in this project: 1. All of the typhoon wave in the past can estimate by Kaohsiung Harbor typhoon waves model, the result can provide a design wave analysis and risk Assessment in typhoon duration for harbor Bureaus. Furthermore, the GUI of wave statistics was established to simplify the operation of the analysis processing. 2. Monthly extreme wave analysis was a new method, and it can avoid the over-designing situation. The extreme wave heights of each recurrence period were estimated to design purposes and construction management practice in Kaohsiung and Hualien Harbors.
DATE OF PUBLICATION April 2011 NUMBER OF PAGES 174 PRICE 150 CLASSIFICATION □RESTRICTED □CONFIDENTIAL □SECRET □TOP SECRET ▓UNCLASSIFIED
III
目錄
中文摘要………...I 英文摘要………...Ⅱ 目錄...III 圖目錄... V 表目錄... VII 第一章 前言...1-1 1.1 計畫目的 ...1-1 1.2 文獻回顧 ...1-1 1.3 工作項目與完成進度...1-3 第二章 高雄港颱風波浪推算模式...2-1 2.1 資料來源與處理 ...2-2 2.2 類神經颱風波浪模式...2-8 2.2.1 類神經網路架構 ...2-8 2.2.2 資料分類 ...2-11 2.2.3 模式輸入與輸入層轉換函數...2-13 2.3 波浪推算結果與實測波浪之驗證...2-25 第三章 月極值統計特性之極值統計季節性變化...3-1 3.1 極值統計理論 ...3-1 3.1.1 極值分布函數 ...3-1 3.1.2 極值分布參數之推定法 ...3-2 3.1.3 信賴檢定評估 ...3-6 3.2 資料分析 ...3-9 3.2.1 資料選取及補遺 ...3-9 3.2.2 箱型圖分析決定取樣資料 ...3-9 3.2.3 重現期的極值波高估算 ...3-15 3.3 分析結果 ...3-16 3.3.1 最佳極值統計方法之決定 ...3-16 3.3.2 參數迴歸 ...3-40 3.3.3 考慮參數迴歸的重現期極值波高估算...3-43 3.3.4 年最大法與月最大法季節性波高變化...3-44 第四章 花蓮港與高雄港之設計波浪推估...4-1 4.1 極值統計資料 ...4-1 4.2 極值分布函數 ...4-1IV 4.3 極值分布參數推定...4-2 4.3.1 MOM 推定法 ...4-3 4.3.2 MLE 推定法...4-3 4.3.3 LSM 推定法...4-4 4.4 信賴檢定 ...4-4 4.4.1 MIR 值檢定: ...4-4 4.4.2 RMSE 檢定: ...4-6 4.4.3 ER 檢定:...4-6 4.5 推估值之標準偏差...4-6 4.5.1 Goda(2000)方法:...4-6 4.5.2 MLE 方法:...4-8 4.6 各重現期波高推算結果...4-8 4.7 極值資料之選取方式...4-12 第五章 波浪極值統計視窗化操作之初步建構...5-1 5.1 圖形化使用者介面之介紹...5-1 第六章 結論與建議...6-1 6.1 結論………...6-1 6.2 建議………..6-2 6.3 成果效益及後續應用情形………...6-2 參考文獻...參-1 附錄一 期中報告審查意見處理情形表...附-1 附錄二 期末報告審查意見處理情形表...附-5 附錄三 期中簡報………...附-9 附錄四 期末簡報………...附-29
V
圖目錄
圖1 高雄港波浪觀測位置示意圖 ... 2-2 圖2 影響臺灣地區颱風路徑分類圖（1897－2008 年）... 2-5 圖3 目標點對颱風中心的方位角 θ1與颱風移動方位角θ2示意圖... 2-13 圖4 氣旋中心附近風速風向分布示意圖 ... 2-15 圖5 颱風距離與目標點波高分布圖 ... 2-17 圖6 各距離範圍的 θ1經高斯轉換後與波高的相關性分布圖... 2-18 圖7 利用 Derivative-based 搜尋法求得的 θ1轉換函數... 2-19 圖8 颱風在 900hPa 等壓面上內平均風速分布示意圖... 2-20 圖9 各距離範圍的θ3經高斯轉換後與波高的相關性分布圖... 2-21 圖10 利用 Derivative-based 搜尋法求得的 θ2轉換函數... 2-22 圖11 各距離範圍的 Vdeg經高斯轉換後與波高的相關性分布圖... 2-23 圖12 利用 Derivative-based 搜尋法求得的 Vdeg轉換函數... 2-24 圖13 颱風杜鵑(2003)推算結果及颱風資訊 ... 2-28 圖14 颱風艾利(2004)推算結果及颱風資訊 ... 2-29 圖15 颱風康柏斯(2004)推算結果及颱風資訊 ... 2-29 圖16 凡那比颱風(2010)於花蓮港的颱風波浪推算結果 ... 2-30 圖17 凡那比颱風(2010)於高雄港的颱風波浪推算結果 ... 2-31 圖18 力矩法參數推估流程圖 ... 3-3 圖19 最大概似法參數推估流程圖 ... 3-4 圖20 最小二乘法參數推估流程圖 ... 3-6 圖21 箱型圖架構示意圖 ... 3-10 圖22 箱型圖分析流程圖 ... 3-13 圖23 花蓮港 1990-2008 年極值波高箱型圖... 3-14 圖24 高雄港 2001-2009 年極值波高箱型圖... 3-15 圖25 T 年重現期極值波高之估算流程示意圖... 3-16 圖26 年最大法 FT-I 型下不同參數推估法之波高與累積機率圖... 3-18 圖27 LSM 法 Weibull 分布月最大法 1 月 k1、k2 與實測值機率密度圖 .. 3-23 圖28 LSM 法 Weibull 分布下月最大法 1 月 k3、k4 與實測值機率密度圖 ... 3-24 圖29 LSM 法 Weibull 分布下月最大法 3 月 k1、k2 與實測值機率密度圖 ... 3-24 圖30 LSM 法 Weibull 分布下月最大法 3 月 k3、k4 與實測值機率密度圖 ... 3-25 圖31 LSM 法 Weibull 分布下月最大法 6 月 k1、k2 與實測值機率密度圖 ... 3-26 圖32 LSM 法 Weibull 分布下月最大法 6 月 k3、k4 與實測值機率密度圖VI ... 3-26 圖33 LSM 法 Weibull 分布下月最大法 8 月 k1、k2 與實測值機率密度圖 ... 3-27 圖34 LSM 法 Weibull 分布下月最大法 8 月 k3、k4 與實測值機率密度圖 ... 3-27 圖35 以 MLE 推估 1 月高雄港波浪之機率密度函數及機率函數 ... 3-28 圖36 以 MLE 推估 2 月高雄港波浪之機率密度函數及機率函數 ... 3-29 圖37 以 MLE 推估 3 月高雄港波浪之機率密度函數及機率函數 ... 3-30 圖38 以 MLE 推估 4 月高雄港波浪之機率密度函數及機率函數 ... 3-31 圖39 以 MLE 推估 5 月高雄港波浪之機率密度函數及機率函數 ... 3-32 圖40 以 MLE 推估 6 月高雄港波浪之機率密度函數及機率函數 ... 3-33 圖41 以 MLE 推估 7 月高雄港波浪之機率密度函數及機率函數 ... 3-34 圖42 以 MLE 推估 8 月高雄港波浪之機率密度函數及機率函數 ... 3-35 圖43 以 MLE 推估 9 月高雄港波浪之機率密度函數及機率函數 ... 3-36 圖44 以 MLE 推估 10 月高雄港波浪之機率密度函數及機率函數 ... 3-37 圖45 以 MLE 推估 11 月高雄港波浪之機率密度函數及機率函數... 3-38 圖46 以 MLE 推估 12 月高雄港波浪之機率密度函數及機率函數 ... 3-39 圖47 花蓮港 1990-2008 年每月最大觀測波高特性圖... 3-41 圖48 LSM 法推估 Weibull 分布 k=1.4 之每月尺度參數的曲線配適圖... 3-42 圖49 LSM 法推估 Weibull 分布 k=1.4 之每月位置參數的曲線配適圖... 3-42 圖50 LSM 法 Weibull 分布 k=1.4 重現期 19 年每月極值波高關係圖... 3-44 圖51 LSM 法 Weibull 分布 k=1.4 下重現期 19 年之極值波高圖... 3-44 圖52 LSM 法 Weibull 分布 k=1.4 之修正參數推估 19 年重現期... 3-45 之極值波高圖... 3-45 圖53 LSM 法 Weibull 分布 k=1.4 之修正參數推估之極值波高圖... 3-46 圖54 以 MLE 推估花蓮港波浪之機率密度函數及機率函數 ... 4-9 圖55 以 MLE 推估高雄港波浪之機率密度函數及機率函數 ... 4-12 圖56 超量門檻選用法超過 3m 資料的各分布適用性... 4-14 圖57 超量門檻選用法超過 4m 資料的各分布適用性... 4-14 圖58 超量門檻選用法超過 5m 資料的各分布適用性... 4-15 圖59 GUI 的開發對於使用者族群的分布變化... 5-2
VII
表目錄

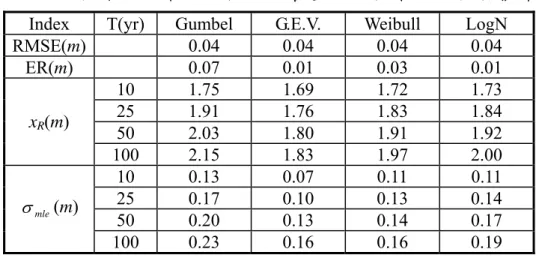

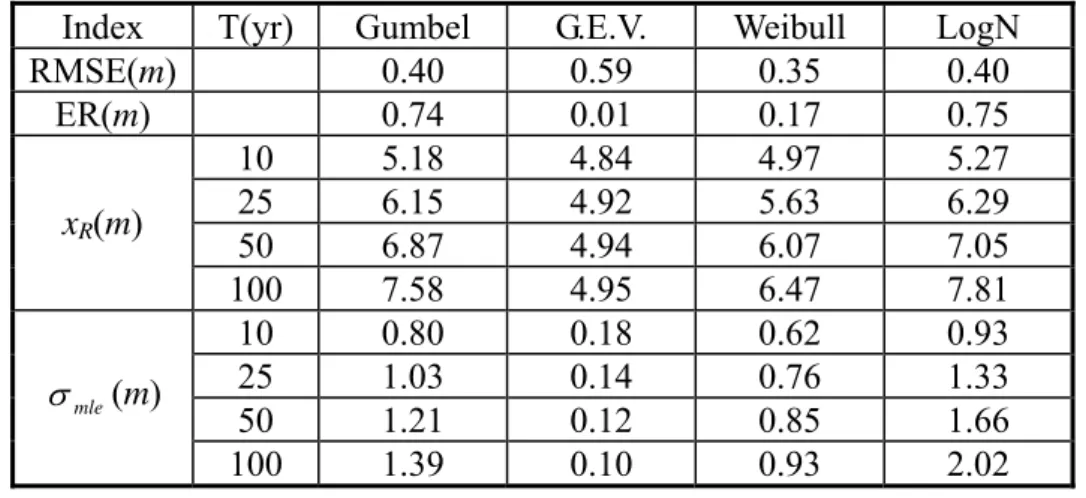

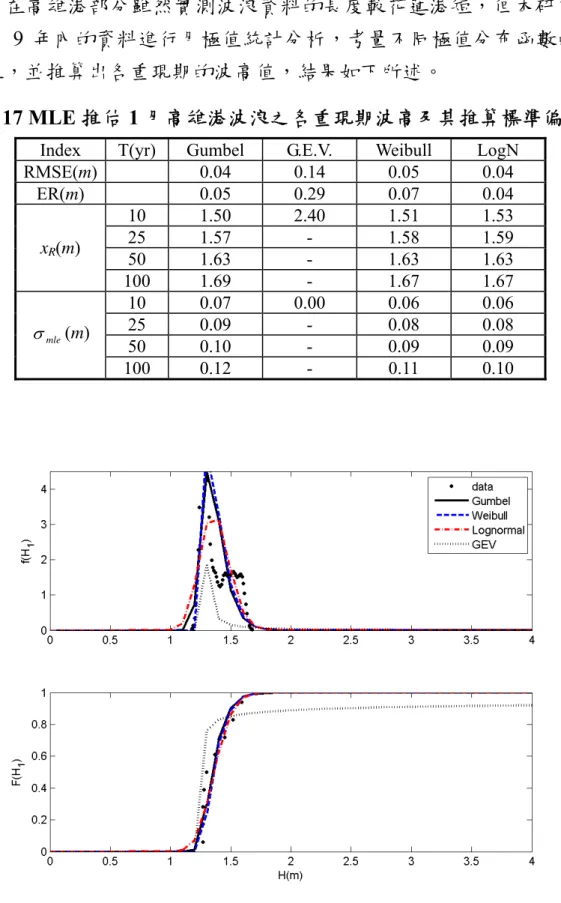

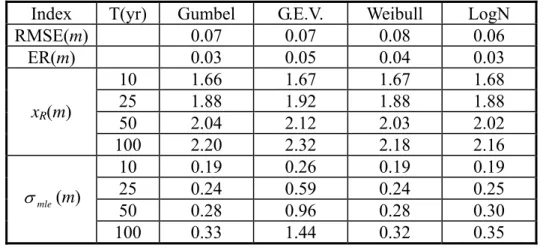

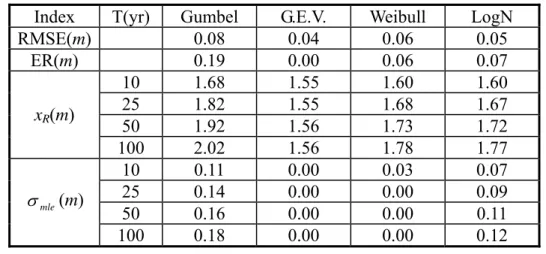

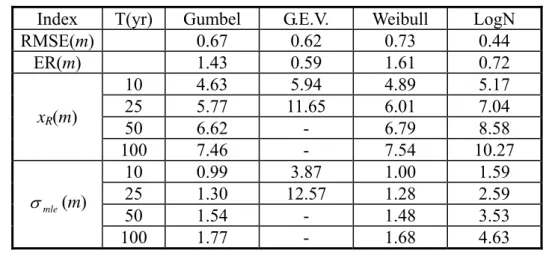

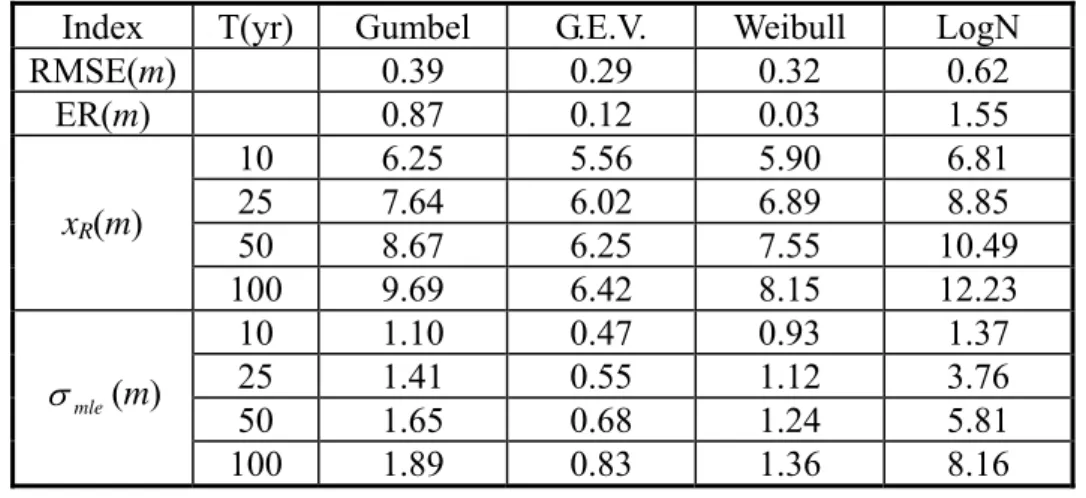

表1 依據高雄港波浪實測資料的颱風選用表 ... 2-3 表2 民國前 15 年至民國 85 年颱風侵襲臺灣各月次數... 2-5 表3 建立颱風波浪模式的颱風選用表 ... 2-7 表4 輸入因子與波浪間的相關性分析 ... 2-16 表5 轉換後的輸入因子與波浪間的相關性分析... 2-24 表6 高雄港類神經颱風波浪推算結果 ... 2-26 表7 花蓮港與高雄港颱風波浪模式之推算能力比較... 2-27 表8 各極值分布相關統計量特性 ... 3-3 表9 計算樣本順位機率之 α 及 β 值... 3-5 表10 花蓮港每月最大波高資料表（單位:公尺）...3-11 表11 高雄港每月最大波高資料表（單位:公尺） ... 3-12 表12 花蓮港 1990-2008 年每月波高之箱型圖分析表（單位：公尺）.... 3-13 表13 高雄港 2001-2009 年每月波高之箱型圖分析表（單位：公尺）.... 3-13 表14 花蓮港 19 年重現期之極值推估波高 ... 3-19 表15 重現期 19 年最大值波高之殘差均方根比較表... 3-21 表16 LSM 法 Weibull 分布不同形狀參數下機率密度之殘差均方根 ... 3-22 表17 MLE 推估 1 月高雄港波浪之各重現期波高及其推算標準偏差 ... 3-28 表18 MLE 推估 2 月高雄港波浪之各重現期波高及其推算標準偏差 ... 3-29 表19 MLE 推估 3 月高雄港浪之各重現期波高及其推算標準偏差 ... 3-30 表20 MLE 推估 4 月高雄港波浪之各重現期波高及其推算標準偏差 ... 3-31 表21 MLE 推估 5 月高雄港波浪之各重現期波高及其推算標準偏差 ... 3-32 表22 MLE 推估 6 月高雄港波浪之各重現期波高及其推算標準偏差 ... 3-33 表23 MLE 推估 7 月高雄港波浪之各重現期波高及其推算標準偏差 ... 3-34 表24 MLE 推估 8 月高雄港波浪之各重現期波高及其推算標準偏差 ... 3-35 表25 MLE 推估 9 月高雄港波浪之各重現期波高及其推算標準偏差 ... 3-36 表26 MLE 推估 10 月高雄港波浪之各重現期波高及其推算標準偏差 .... 3-37 表27 MLE 推估 11 月高雄港波浪之各重現期波高及其推算標準偏差... 3-38 表28 MLE 推估 12 月高雄港波浪之各重現期波高及其推算標準偏差 .... 3-39 表29 各極值分布相關統計量之特性 ... 4-3 表30 計算樣本順位機率之及 值... 4-4 表31 相關係數殘差平均值公式之係數a
，b 及c

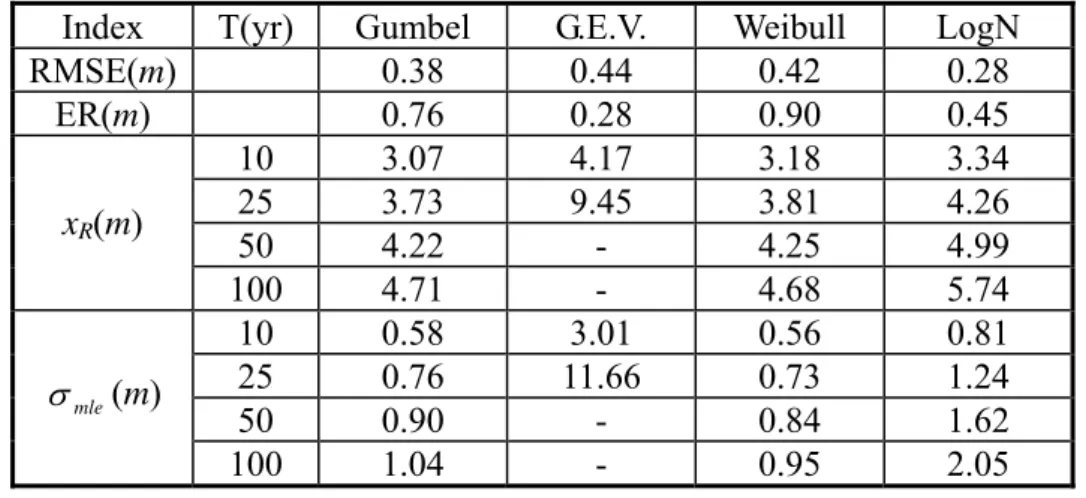

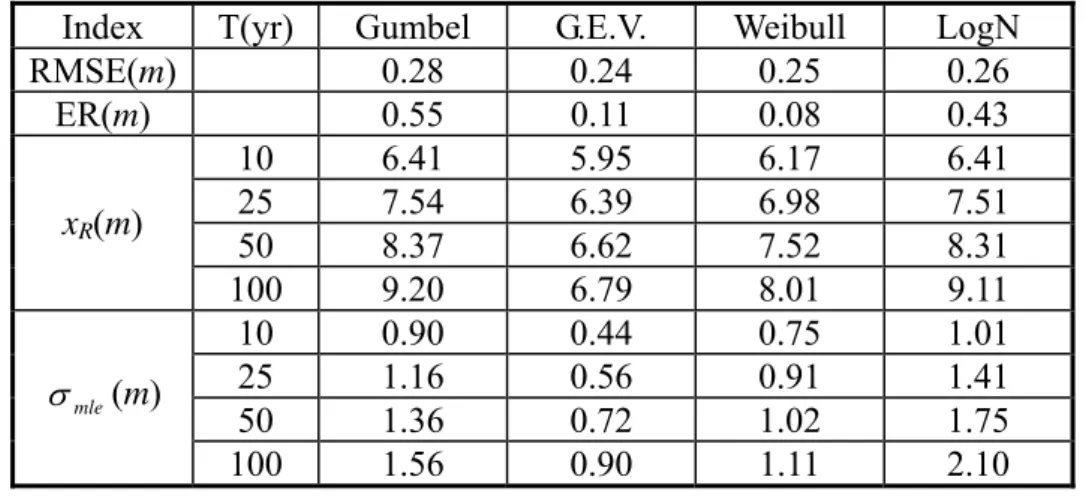

值... 4-5 表32 重現期推算量之標準偏差公式中之係數 ... 4-7 表33 以 MLE 推估花蓮港波浪之各重現期波高及其推算標準偏差 ... 4-9 表34 以 MLE 推估高雄港波浪之各重現期波高及其推算標準偏差 ...4-11 表35 超量門檻選用法的極值分析結果 ... 4-131-1
