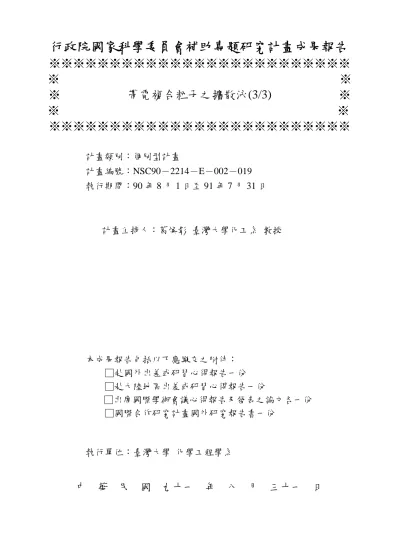

帶電複合粒子之擴散泳(3/3)

行政院國家科學委員會補助專題研究計畫成果報告

※※※※※※※※※※※※※※※※※※※※※※※※※

※ ※

※

帶電複合粒子之擴散泳(3/3)

※

※

※

※※※※※※※※※※※※※※※※※※※※※※※※※

計畫類別：個別型計畫

計畫編號：NSC90－2214－E－002－019

執行期間：90 年 8 月 1 日至 91 年 7 月 31 日

計畫主持人：葛煥彰 臺灣大學化工系 教授

本成果報告包括以下應繳交之附件：

□赴國外出差或研習心得報告一份

□赴大陸地區出差或研習心得報告一份

□出席國際學術會議心得報告及發表之論文各一份

□國際合作研究計畫國外研究報告書一份

執行單位：臺灣大學 化學工程學系

中

華

民

國

九十一

年

八

月

三十一

日

行政院國家科學委員會專題研究計畫成果報告

帶電複合粒子之擴散泳 (3/3)

Diffusiophor esis of Char ged Composite Par ticles (3/3)

計畫編號：NSC 90-2214-E-002-019

執行期限：90 年 8 月 1 日至 91 年 7 月 31 日

主持人：葛煥彰

*

_{臺灣大學化工系 教授}

計畫參與人員：魏宇昆 丁兆民 陳柏源 許文亭

臺灣大學化工系 研究生

一、中文摘要 膠體粒子與孔隙流體系統受到外界所 施加的電位、溫度、或溶質濃度梯度的驅 動，會產生微小粒子於一連續相中之輸送 行為和流體在多孔介質中的流動行為，此 二種現象分別稱為”泳動”和”滲透流”現象。 擴散泳是由於膠體粒子受到溶液中溶質濃 度梯度的影響而進行的泳動，擴散滲透則 是流體在多孔介質中受到溶質濃度梯度的 影響而造成的流動。 本文以理論解析，在 對稱電解質溶質濃度梯度下，圓柱形粒子 均勻懸浮系統中的擴散泳和擴散滲透速 度。 外加溶質濃度梯度為一常數且相對圓 柱軸心可為任意方向。 本文分別呈現粒子周圍電雙層為薄層 和任意厚度的兩種情況。 在薄電雙層的研 究中，係假設電雙層厚度遠小於粒子的半 徑，但卻考慮擴散離子在此薄電雙層內的 極化效應。 在任意厚度電雙層的研究中， 則電雙層厚度相對於粒子的半徑可以是任 意值，但只有考慮粒子表面為低電荷密度 (低表面電位)的情況。 本文使用單元小室 模型考慮粒子之間的交互作用，可導出整 體流體的擴散滲透速度和平行排列圓柱多 孔介質孔隙度的函數關係，並且以解析型 式表示出來。 對圓柱具有任意厚度電雙層 時，擴散滲透速度解析式只適用至圓柱表 面電荷密度或表面電位值為二階的情況。 將圓柱之薄電雙層研究與任意厚度電雙層 研究的擴散滲透可動度結果進行比較，亦 可以看出當電雙層厚度參數 aκ 值小於 20 時，薄作用層研究的結果會有明顯的誤差。 ________________________________ * E-mail: [email protected] 關鍵詞：圓柱粒子、擴散泳、擴散滲透、 小室模型 Abstr act

Driven by applying an electric potential, temperature, or solute concentration gradient, the transport behavior of small particles in a continuous medium and the flow behavior of fluids in porous media at low Reynolds numbers are the phenomena known as “phoretic motion” and “osmotic motion”, respectively. Diffusiophoresis is the motion of colloidal particles in an applied interactive

solute concentration gradient and

diffusioosmosis is the fluid flow induced by the solute gradient in the porous medium. In this project, the diffusiophoretic and diffusioosmotic motions are analytically studied in gradients of a symmetric

electrolyte solute in a homogeneous

suspension of a circular cylinder. The imposed solute concentration gradient is constant and can be oriented arbitrarily with respect to the axes of the cylinders.

Analyses for both thin and arbitrary electric double layers surrounding the

particle are presented. In the

thin-double-layer analysis, the thickness of the double layer is assumed to be small relative to the radius of the particle, but the polarization effect of the diffuse ions in the double layer is incorporated. In the arbitrary-double-layer analysis, the double layer may have an arbitrary thickness relative to the radius of the particle, and only the particle surface with a small surface charge density (or zeta potential) is considered. The

effects of interaction among individual particles are taken into explicit account by employing a unit cell model. Analytical expressions for the diffusioosmotic velocity of the bulk fluid as functions of the porosity of the ordered array of cylinders are obtained for various cases. For cylinders with an

arbitrary double-layer thickness, the

expressions for the diffusioosmotic velocity are obtained in closed form correct to the second order of their surface charge density or zeta potential. A comparison of the results of the diffusioosmotic mobility obtained in the thin-layer analysis and in the arbitrary-layer analysis for the cell model is made. Again, the diffusioosmosis results predicted by the thin-double-layer analysis can be in significant errors when the value of the electric double layer thickness parameter

a

κ is less than about 20.

Keywor ds: Cylindrical particle,

Diffusio-phoresis, Diffusioosmosis, Unit cell model

二、計畫緣由與目的 粒子於一連續相中之輸送行為和流體 在多孔介質中的流動行為是很重要且實用 的研究領域。 促使膠體粒子運動的驅動 力，包括粒子受到本身濃度梯度的影響所 進行的擴散運動，受到溶液總體速度影響 所產生的對流運動，及受到重力或離心力 影響所做的沈降運動。 另外，還有一類引 發膠體粒子運動的驅動力，包括一非均勻 場(例如電位梯度，溫度梯度，或溶質濃度 梯度等)，此場會與粒子的表面產生物理交 互作用。 由於這類機制所引發的粒子運動 現象，即通稱的”泳動”，近年來已受到不 少學術研究者的注意[1-3]。 另一方面，流 體流經多孔介質時的驅動力，包含多孔介 質兩端的壓力差，即對流；多孔介質兩端 外整體溶液中不可穿透溶質的濃度差，即 滲透；和能與孔壁上電雙層作用的切線方 向外加電場，即電滲透等。 除了上述三種 驅動力之外，還有流體在多孔介質中沿著 孔壁切線方向存在的可滲透溶質濃度梯 度，配合溶質與孔壁間的作用力，亦會造 成流體流動。受這種作用力造成的流體流 動，我們稱之為擴散滲透。 對於鄰近單一 平板和直毛細管內部溶液的擴散滲透情 形，過去已有相關的研究[4-10]。 對於顆 粒床或微孔薄膜內的擴散滲透流，需要考 慮到孔洞幾何構造及彎曲度等造成的效 應，尚未有相關的研究，因此本文著手此 方面的研究。 本文考慮相同圓柱粒子平行排列構成 之多孔介質中的擴散滲透流或粒子的擴散 泳。 在過去三十年間，單元小室模型廣泛 地為許多研究者用來預測許多電動力性 質，此模型的概念是，由於粒子均勻分散 於懸浮液中，且粒子的大小和性質均相 同，因此當遠離邊界時，每個粒子周圍位 能和流體速度分布都相同，而每個粒子因 為其它粒子存在所引起的效應也都相同。 因此，如 Fig. 1 所示，可將整體懸浮液切 割成許多個大小相同的小室，每個粒子位 於小室的中心處，如此，則多顆粒子複雜 邊界效應的問題可簡化成只要考慮單一顆 粒子和其所在的小室。 因為粒子在其小室 中的體積分率應等於整體懸浮液中粒子的 體積分率，故圖中小室外緣邊界有小部份 重疊的區域。 在小室外緣邊界上，最常見 到的流體力學邊界條件有”自由面”模型[11] 和”零旋度”模型[12]， 此處，吾人也選擇 兩種不同的溶質濃度邊界條件分別為給定 濃度分佈和給定濃度梯度，並且在不同小 室外緣邊界條件型式下，衍導出擴散滲透 流速與介質孔隙度的解析關係式。 三、結果與討論 本文考慮相同圓柱粒子平行排列構成 之多孔介質中的擴散滲透流。 利用線性加 成的特性，吾人將問題分成垂直圓柱軸向 和平行圓柱軸向兩個分量進行求解，擴散 滲透速度就是這兩分量的向量加成。 在圓柱表面具薄作用層的研究中，考 慮圓柱周圍有薄極化電雙層且彼此間不會 有電雙層重疊的情形，求得流體的擴散滲 透速度和體積分率的變化關係。 由邊界條 件的差異定義出四種小室模型，分別推導 出擴散滲透速度。 此處也提供不同小室模

型邊界條件組合之間的比較，由結果發現 這四種結果有相當的差異。 在低表面電位圓柱的研究中，對外加 均勻對稱性電解質濃度梯度，電雙層厚度 為任意且允許圓柱間電雙層的重疊。 利用 不同虛構邊界上邊界條件組合的小室模 型，求解出相同均勻圓柱構成之陣列中電 解質溶液的穩態擴散滲透速度。 將線性化 的 電 解 質 離 子 連 續 方 程 式 ， Poisson-Boltzmann 方程式和修正的 Stokes 方程式，利用正規微擾法的數學方法，求 解出電解質離子的濃度(或電化學位能)分 布，電位分布和流體流場。 將所求到的電 力和流體作用力做力平衡計算，可得到擴 散滲透速度和體積分率的函數關係，準確 度至粒子表面電荷密度二次項_{σ 或表面}2 電位二次項ζ ，並且發現這些擴散滲透速2 度彼此間也有相當的差異。 此外，吾人將 低表面電位模型的結果與薄極化電雙層的 結果進行比較，如 Fig. 2 所示，可以發現 薄極化電雙層的結果在 aκ 值小於 20 時會 有明顯的誤差。 在薄電雙層和低表面電位的研究中， 我們發現四種不同組合的小室模型會得到 不同的粒子速度結果。 有關流體邊界條件 的差異，Happel 模式會得到比 Kuwabara 模式較高的速度值，這是因為零旋度的邊 界條件，會比單獨圓柱受流體拖曳造成小 室內流體有較大的能量損耗。 從小室間能 量交換情形來看，Kuwabara 小室模型中小 室間有機械能的交換，而 Happel 小室模型 中小室間則無機械能的交換。 至於濃度邊 界條件的差異，是因為溶質濃度梯度在小 室虛構邊界上的角方向分量在給定濃度梯 度邊界條件中並未給定所造成的。 在過去 文獻中小室模型在小室虛構邊界上的邊界 條件，也有許多不同的選擇用來研究帶電 球形粒子的電泳和此處考慮的擴散泳運動 類似。 由於周圍粒子會影響到小室虛構表 面上的溶質濃度分布和流場分布，沒有任 何一種小室虛構表面上的邊界條件是完全 正確的。 小室周圍的濃度和流體流場，應 該透過適當的相容性條件(相對於邊界條 件)，和小室內相對應的場搭配，並且最好 是能夠在小室虛構表面上指定一近似真實 情況的邊界條件。 但是，此處呈現的分析 結果，在懸浮液中擴散泳速度受體積分率 影響方面，以及將小室模型分析方法沿伸 應用在研究其它泳動現象，如液滴的熱毛 細泳動和囊胞之滲透泳，可提供較有意義 的訊息。 如擬更進一步確定小室模型分析 之有效性，還有待需要相關的實驗資料比 對，此部分目前還無法從文獻中充分獲得。 過去電泳和擴散泳的研究結果也發現給定 濃度分佈配合 Kuwabara 模型所得的擴散 泳速度和統計力學模型[13,14]與稀薄懸浮 液下實驗研究[15]所得到的結果相當接近。 在流體邊界條件方面，Kuwabara 模型的結 果較適當的可能理由是，零旋度邊界條件 和薄作用層擴散泳或電泳所形成非旋轉性 流動的環境符合。 值得注意的是，懸浮液中膠體粒子擴 散泳速度的結果，可視作介質間流體的擴 散滲透速度，唯一差異僅在於方向相反。 因此，圓柱構成的多孔介質間流體的擴散 滲透速度，亦可用來描述圓柱粒子的擴散 泳現象。 四、計畫成果自評 本計畫達成預期進度，分析了圓柱粒 子擴散泳之濃度效應及多孔體內流體擴散 滲透的孔隙度效應。 吾人分別呈現粒子周 圍電雙層為薄層和任意厚度的兩種情況， 也提供不同小室模型邊界條件組合之間的 比較。 對於多孔介質中擴散滲透的系統， 亦還有待需要相關的實驗資料來證明哪一 種邊界條件的組合是較正確的。 本文以理 論解析並獲得廣泛適用的數據結果，希望 能夠提供往後相關理論或實驗研究有用的 參考數據。 五、參考文獻

1. Anderson, J. L. Annu. Rev. Fluid Mech. 21, 61 (1989).

2. Acrivos, A., Jeffrey, D. J. and Saville, D. A. J. Fluid Mech. 212, 95 (1990).

3. Keh, H. J. and Chen, S. B. Langmuir 9, 1142 (1993).

4. Dukhin, S. S. and Derjaguin, B. V. “In Surface and Colloid Science”, Matijevic, E., Ed., Wiley, New York, Vol. 7 (1974). 5. Anderson, J. L., Lowell, M. E. and Prieve,

D. C. J. Fluid Mech. 117, 107 (1982). 6. Prieve, D. C., Anderson, J. L., Ebel, J. P.

and Lowell, M. E. J.Fluid Mech. 148, 247 (1984).

7. Fair, J. C. and Osterle, J. F. J. Chem. Phys. 54, 3307 (1971).

8. Sasidhar, V. and Ruckenstein, E. J. Colloid Interface Sci. 85, 332 (1982). 9. Westermann-Clark, G. B. and Anderson,

J. L. J. Electrochem. Soc. 130, 839 (1983).

10. Keh, H. J. and Wu, J. H. Langmuir 17, 4216 (2001).

11. Happel, J. AIChE J. 5, 174 (1959).

12. Kuwabara, S. J. Phys. Soc. Japan 14, 527 (1959).

13. Keh, H. J. & Luo, S. C. Physics Fluids 7, 2122 (1995).

14. Tu, H. J. & Keh, H. J. J. Colloid Interface Sci. 231, 265 (2000).

15. Zukoski, C. F. & Saville, D. A. J. Colloid Interface Sci. 115, 422 (1987). 0.0 0.2 0.4 0.6 0.8 0.00 0.02 0.04 0.06 0.08 0.10 (a) * t t U U 10 50 = a κ 20 10 ϕ (b) 0.0 0.2 0.4 0.6 0.8 0.0 0.1 0.2 0.3 * t t U U ϕ 50 = a κ 20 10 Fig. 2 相同平行圓柱間流體之橫向正 規化擴散泳速度 * t t U U 對圓柱體積 分率ϕ 之作圖。無因次表面電位參數 1 − = kT Zeζ ，(a) 正負離子擴散係數 差 異 參 數λ=0 (b) λ=−0.2 。 ( 實 線：低帶電量模型，虛線：薄層極化 模型) Fig. 1 單元小室模型的示意圖。
