綠建材性能實驗研究 子計畫三.建築音響館實驗架構及營運規劃之研究
101
0
0
全文
(2) ０９２－３０１０７００００G－００４. 綠建材性能實驗研究. 子計畫 3.. 建築音響館實驗架構及營運規劃之研究. 受委託者：財團法人中華建築中心 研究主持人：江哲銘 共同主持人：林芳銘 顧. 問：黃士賓 鍾松晉. 研. 究. 員：蔡岡廷. 研 究 助 理 ：曾品杰 蘇嘉瑩. 內政部建築研究所委託研究報告 中華民國九十二年十二月.
(3) 建築音響館實驗架構及營運規劃之研究 江哲銘*. 林芳銘**. 摘. 要. 關鍵詞：音響實驗館、實驗架構、營運規劃 本計畫乃針對音響實驗館未來之實驗架構及營運規劃，提出所需 有關構造檢測標準之制定及修正、防音建材之資料庫建置及認證制 度、綠色音科技方法、構造及建材之研發、與各國相關音響實驗室交 流等方向之研究。本研究主要研究課題與成果如下： （一） 音響館實驗架構、實施計劃與檢測制度之研擬 1. 提出各實驗室可提供之研究課題及內容。 2. 提出各實驗室可操作之實驗內容。 3. 擬訂實驗之分年實施計劃。 4. 研擬與產業界研究發展之配合策略。 5. 協助業界進行建材音響性能研發之檢測制度研擬。 （二） 建築防音法規及標準之分析 1. 彙析國內外建築防音之相關法規及標準。 2. 國內防音體系架構及管制要項之分析與檢討。 3. 彙析國內外建材音響性能相關檢測之標準試驗法。 （三） 建材音響性能資料庫架構之建立與認證制度研擬 1. 擬訂國內相關建材音響性能之實測資料庫架構。 2. 研擬國內建材音響性能認證制度之施行策略。 3. 研擬音響實驗館之營運策略。 （四） 與國外相關音響實驗室之交流 1. 國外相關實驗室資料蒐集與資訊交流。 2. 共同實驗及研究可行性分析。. * 國立成功大學建築系暨研究所教授 ** 高苑技術學院建築系副教授.
(4) Abstract Keyword ： Building Acoustic Laboratory. Research Structure. Operation. Planning This research is regarding the future research structure and operation planning of the acoustic experiment laboratory. The project topics include the regulations and modifications of building structure inspection, the database and verification standard setup of sound-proof materials, green sound environment technology, the research and development of building structure and material, and interconnection with other countries’ acoustic experiment laboratories. The major agenda in this are listed as follows: 1. The research structure and the plan of the Building Acoustic Laboratory (1) the research agenda of the Building Acoustic Laboratory (2) the items of experiment in acoustic laboratory (3) the plan of experiment (4) research and development on performance of various building elements (5) assistance to building material and structure inspection experiments 2. The analysis of regulations and standards (1) analysis of standards of building code and regulations regarding sound-proof performance (2) analysis of regulations regarding building elements performance of sound insulation (3) analysis of standards of acoustic experiments 3. The setup of sound-proof material database and verification standards (1) the database of acoustic performance of various building elements (2) verification system for acoustic performance of various building elements (3) development the operation module of acoustic experiment laboratory 4. Interconnection with other countries’ acoustic experiment laboratories (1) information transmission (2) process of mutual experiments and researches.
(5) 建築音響館實驗架構及營運規劃之研究. 目. 錄. 第一章 緒論 第一節 研究計畫背景與目的……………………………… 1 第二節 研究計畫內容……………………………………… 2 第三節 研究方法及計畫流程……………………………… 3 第四節 文獻回顧……………………………………… 4. 第二章 建築音響館之建置現況 第一節 建築音響館整體概要……………………………… 5 第二節 建築音響館實驗室空間之建置規模……………… 8 第三節 建築音響館實驗室設備之建置內容………………11. 第三章 建築音響性能基準與量測評估方法彙析 第一節 國內建築防音性能相關基準現況分析…………… 17 第二節 建材音響性能量測法與評估法彙析……………… 30 第三節 小結………………………………………………… 34. 第四章 建築音響館之實驗架構 第一節 建築音響館之目的及任務………………………… 37 第二節. 建築音響館之實驗架構……………………………38. 第三節. 建築音響館各實驗室之檢測項目…………………41.
(6) 第五章 建築音響館研究課題及分年實施計畫 第一節. 研究課題概述………………………………………53. 第二節 未來五年研究課題與相關實驗項目……………… 54 第三節 建築音響館性能資料庫架構研析………………… 56. 第六章 建築音響館之營運規劃 第一節 營運策略…………………………………………… 57 第二節 市場需求分析……………………………………… 59 第三節 國內外音響實驗室之現況分析…………………… 63 第四節 組織架構及人力分析……………………………… 65 第五節 建築音響館收費標準與營運財務計劃…………… 71. 第七章 結論與建議………………………………………… 73. 參考文獻………………………………………………………… 77 附錄 附錄一 期初專家審查會議意見執行現況……………………… 79 附錄二 期中專家審查會議意見執行現況……………………… 80 附錄三 期末專家審查會議意見執行現況……………………… 81 附錄四 國內現有之相關音響實驗室概述……………………… 82 附錄五 國外音響實驗室網站…………………………………… 91.
(7) 建築音響館實驗架構及營運規劃之研究. 圖目錄 圖 1-3.1 計畫流程圖…………………………………………………3 圖 2-1.1 建築音響館平面配置圖……………………………………5 圖 2-2.1 R1 實驗室平面圖 …………………………………………8 圖 2-2.2 R2/R3 實驗室平面圖 ………………………………………8 圖 2-2.3 R4/R5 實驗室平面圖 ………………………………………9 圖 2-2.4 R6/A3 實驗室平面圖 ………………………………………9 圖 2-2.5 A1 無響室平面圖 …………………………………………10 圖 2-2.6 A2 半無響室平面圖 ………………………………………10 圖 3-1.1 我國現行建築法有關防音條文 ……………………………23 圖 4-2.1 實驗室實驗架構圖 …………………………………………40 圖 4-3.1 R1 實驗室實驗架構圖. ……………………………………41. 圖 4-3.2 R2/R3 實驗室實驗架構圖 …………………………………44 圖 4-3.3 R4/R5 音壓法實驗室及 R6/A3 音強法實驗室實驗架構圖 46 圖 4-3.4 R6 實驗室實驗架構圖 ……………………………………48 圖 4-3.5 A1 實驗室實驗架構圖 ……………………………………49 圖 4-3.6 A2 實驗室實驗架構圖 ……………………………………51 圖 6-1.1 未來音響館營運經費之來源………………………………58 圖 6-1.2 未來音響館營運經費來源之比例…………………………58 圖 6-2.1 噪音陳情案件統計 …………………………………………59 圖 6-2.2 國內各實驗室之委託案件表 ………………………………62 圖 6-2.3 中南部檢測項目之比例分佈圖 ……………………………62 圖 6-4.1 組織架構圖 …………………………………………………65.
(8) 表目錄 表 2-1.1 各實驗室整體概要說明………………………………………7 表 3-1.1 分界牆隔音性能評估基準表………………………………18 表 3-1.2 外牆開口部隔音性能評估基準表…………………………19 表 3-1.3 輕量樓板衝擊隔音性能評估基準表………………………20 表 3-1.4 重量樓板衝擊隔音性能評估基準表………………………21 表 3-1.5 室內環境指標評分表………………………………………22 表 3-2.1 CNS 隔音方面之量測與評估法……………………………30 表 3-2.2 各國實驗室隔音量測及評估標準…………………………31 表 3-2.3 各國樓版衝擊音測試與評估標準…………………………31 表 3-2.4 CNS 有關隔音方面之標準…………………………………32 表 3-2.5 各國材料吸音量測標準……………………………………32 表 3-2.6 R1 實驗室消音箱實驗室量測及評估標準 ………………33 表 3-2.7 A1，A2 實驗室無響室及半無響室量測及評估標準 ……33 表 3-3.1 防音性能相關指標基準之比較……………………………34 表 4-2.1 各實驗室之性能檢測分類表………………………………38 表 4-3.1 R1 實驗室之性能檢測項目 ……………………………… 41 表 4-3.2 R1 實驗室實驗試體分類 ………………………………… 42 表 4-3.3 R2/R3 實驗室之性能檢測項目…………………………… 43 表 4-3.4 樓版衝擊音實驗構造……………………………………… 44 表 4-3.5 R4/R5 實驗室之性能檢測項目…………………………… 46 表 4-3.6 牆板材料隔音性能試體種類與項目表…………………… 47 表 4-3.7 R6 實驗室之性能檢測項目 ……………………………… 48 表 4-3.8 R6/A3 實驗室之性能檢測項目 ………………………… 48.
(9) 建築音響館實驗架構及營運規劃之研究. 表 4-3.9 A1 實驗室之性能檢測項目……………………………… 49 表 4-3.10 A2 實驗室之性能檢測項目……………………………… 51 表 5-2.1 未來五年研究課題與相關實驗項目……………………… 54 表 5-3.1 建材音響性能資料庫總表 ……………………………… 56 表 6-2.1 建築防音相關法規基準 ………………………………… 61 表 6-3.1 國內音響相關實驗室之收費總表 ……………………… 63 表 6-4.1 實驗室人員類別分析 …………………………………… 66 表 6-4.2 實驗室人員建置分析 …………………………………… 67 表 6-4.3 CNLA 實驗室 「負責人」背景評估…………………… 68 表 6-4.4 CNLA 實驗室「品質負責人」背景評估 ……………… 69 表 6-4.5 CNLA 實驗室「技術負責人」背景評估……………… 69 表 6-4.6 CNLA 實驗室「檢測人員」背景評估………………… 70 表 6-5.1 建築音響館實驗設施技術服務費額表 ………………… 71 表 6-5.2 建築音響館營運之損益表……………………………… 72.
(10)
(11) 第一章 緒論. 第一章. 緒論. 第一節 研究計畫背景與目的 一、研究背景 近年來國民所得提高，生活品質提昇，國人對於環境品質及健康生 活條件的要求日益殷切。但噪音污染無臭無味又不具殘留性，在認定上 因人有很大的差異，不若空氣、水質及毒性化學物質污染對人有立即性 之影響，故長期以來並未受到太大的重視，在建築物噪音的要求基準及 防治工作亦缺乏完整之法令規範。因噪音具有干擾性、間歇性及不易量 測的特性，故以現行之管制標準在稽查取締時，實有其執行上之困難 度。建築音環境除了外牆防音外，還包括樓版防音及隔間牆防音等特性 影響，須將建築物音環境技術規則做一整體考量，進而建立建築物整體 防音準則之擬議，以全方位之考量提昇建築物之音環境生活品質。 因應上述音環境問題，國家實驗室音響實館第二期工程已於 2002 年發包完成，預計於 2004 年 6 月完工試運轉，對此台灣第一座國家音 響實驗館未來之實驗架構及營運規劃均需有一整體考量，除使學界之研 究人員能廣泛參與，並使業界從事相關音響建材之廠商，能充份利用此 一國際水準之國家實驗室，進行研發國內目前迫切需要之綠色建材。. 二、研究目的 為因應內政部建研所未來建置之音響性能實驗館，進行有關之研究 議題及發展方向之規劃，本計畫之目的如下。 1. 提出各不同實驗室可提供之研究課題及內容。 2. 提出各不同實驗室可操作之實驗內容與分年實施計劃。 3. 提出各不同實驗室可與材料之研發議題結合 4. 研擬研究發展與產學界之配合策略。 5. 提出環境及材料檢驗與認證制度。. 1.
(12) 建築音響館實驗架構及營運規劃之研究. 三、計畫重要性 建築響實驗館預計於 2004 年 6 月完工檢測試運轉，本計畫之提出期 使此一實驗室未來能自償營運以節約國家財政支出，並使產學界能了解 此一實驗室之功能，以促進產學之合作及提升實驗室之運作效率，對國 家競爭力之提升及減輕國家實驗館未來營運費用均具有重要之功能。. 第二節 研究計畫內容 本計畫乃針對音響實驗館未來之實驗架構及營運規劃，提出所需有 關構造檢測標準之制定及修正、防音建材之資料庫建置及認證制度、綠 色音科技方法、構造及建材之研發、與各國相關音響實驗室交流等方向 之研究。 本案本年度之研究內容與預計進行之主要研究議題包含以下幾點： 一、 音響館實驗架構、實施計劃與檢測制度之研擬 1. 提出各實驗室可提供之研究課題及內容。 2. 提出各實驗室可操作之實驗內容。 3. 擬訂實驗之分年實施計劃。 4. 研擬與產業界研究發展之配合策略。 5. 協助業界進行建材音響性能研發之檢測制度研擬。 二、 建築防音法規及標準之分析 1. 彙析國內外建築防音之相關法規及標準。 2. 國內防音體系架構及管制要項之分析與檢討。 3. 彙析國內外建材音響性能相關檢測之標準試驗法。 三、 建材音響性能資料庫架構之建立與認證制度研擬 1. 擬訂國內相關建材音響性能之實測資料庫架構。 2. 研擬國內建材音響性能認證制度之施行策略。 3. 研擬音響實驗館之營運策略。 四、 與國外相關音響實驗室之交流 1. 國外相關實驗室資料蒐集與資訊交流。 2. 共同實驗及研究可行性分析。. 2.
(13) 第一章 緒論. 第三節 研究方法及計畫流程 一、研究方法 本研究將依計畫內容所羅列之研究議題分別進行資料收集分析及專 家諮詢，資料收集部份將收集國內外相關音響實驗室之營運資料、實驗 內容之標準法規資料及目前國內外具研發及檢測需求廠商之資料，藉以 提出各實驗室可供進行之實驗架構與分年實施計劃並研擬有效營運策 略。. 二、計畫流程 資料收集與文獻回顧整理. 國內外音響實驗室營 運案例參考. 音響實驗館實驗架構 及營運初步規劃. 專家諮詢. 建材音響性能實驗. 防音法規及標準. 建材音響性能資料庫. 國外相關實驗. 架構實施計劃及檢. 之. 架構建立及認證制度. 室資料蒐集與. 施. 資 訊 交 流. 分. 析. 測 制 度 之 建 立. 行. 專家諮詢 音響館實驗架構 及營運規劃擬定. 圖 1-3.1 計畫流程 3. 策. 略.
(14) 建築音響館實驗架構及營運規劃之研究. 第四節 文獻回顧 進行本研究首先收集國內外有關音響實驗室建構之相關研究報告 資料，以瞭解國內外對此類實驗室架構及營運規劃之研究現況，並整理 做為本研究之參考，並包括前期之相關研究，本研究相關的文獻如下： 一、吳讓治等，1989 年，「營建研究機構檢驗測試設施規劃研究」，參 考歐、美、日等先進國家現有研究所情況，配合國內實際狀況而研 擬出適合我國國情之檢驗測試設施方案。 二、內政部建築研究所，1996 年，「內政部建築研究所建築實驗設施建 置計畫」，為籌設建築研究實驗設施，而經由研究實驗提供修正相 關建築法規建議，擬定工程技術規範、材料組件標準及設備系統性 能基準，以發揮認證功能，落實建築管理。 三、江哲銘等，1990 年，「建築物防音設計要求之研究-建築技術規則 防音法規修正之研究」，針對防音設計理論、國內外現有建築防音 法規及規範作彙整分析，提出隔音分級評估標準及實測資料作法規 條文檢討。 四、江哲銘等，1991 年，「建築物防材料與防音構造準則之研究-建築 技術規則與規範之擬議」，針對建築技術規則防音編所列之材料與 構造逐一測試，以做為修定法規之參考。 五、江哲銘等，1992 年，「建築物外牆防音準則之研究-建築技術規則 防音規範之擬議」，研擬建築技術規則防音條文與規範。 六、賴榮平，1992 年，「輕質隔牆隔音性能之研究-石膏三文治板」， 以音強法探討輕鋼架石膏板牆之透過損失，檢討填充材骨架組合等 因子對透過損失之影響，同時建立初步的國內基本資料，作為建築 設計者之參考。 七、蕭江碧，2001 年，「音響實驗館實驗設施建置之研究」，係針對建 築研究所所建置之音響實驗館，檢討其內各實驗室之設施與儀器設 備，相關建築工程介面之整合，推動實驗館建造與後續實驗室及儀 器設施建置作業進行，以控制整體品質之目標。 八、江哲銘，2002，「室內環境品質及性能研究子計畫 2 住宅室內環境 品質性能基準研究」，研擬住宅室內環境品質性能基準。. 4.
(15) 第二章 建築音響館之建置現況. 第二章. 建築音響館之建置現況. 第一節 建築音響館整體概要 建築音響館之裝置主要為屋中屋之設計，主要建築物之外殼內 設置九間音響實驗室，各實驗室之配置如圖 2-1.1 所示，無響室及半無 響室設置於 RC 構造外牆之建築物中，兩室均為全浮式構造，其餘從 第一至第七餘響室則設置於鋼骨構造，外覆帷幕鋁板之建築物內，第 一至第七餘響室各實驗室外殼採 RC 構造，實驗館建築主體現況如照片 2-1.1、2-1.2 所示。. 圖 2-1.1 建築音響館平面配置圖. 照片 2-1.1 建築音響館外觀現況 5.
(16) 建築音響館實驗架構及營運規劃之研究. （b）儀器室. （a）R1 實驗室 消音箱測定室. （d）R2/R3 實驗室. （c）R2/R3 實驗室. （f）R6/A3 實驗室. （e）R4/R5 實驗室. 照片 2-1.2 建築音響館各實驗室施工現況. 6.
(17) 第二章 建築音響館之建置現況. 各實驗室均需依不同之實驗目的及實驗項目分別定訂其規範，其 主要之要求、考慮之方向及目標包括，室形、室容積、樓地板面積、 尺寸、室內背景噪音及測試之頻率範圍，所依據之標準主要為中國國 家標準（CNS）及國際標準組織（ISO）之規範，其中各實驗室整體 概要說明如表 2-1.1。. 表 2-1.1 各實驗室整體概要說明 實驗室名稱. 用途. 容積 M3 量測頻寬範圍. 標準規範. 消音箱測定受音 室. 250. R2 音源餘響室（上室）樓版衝擊音測定 音源室. 220. R3 受音餘響室（下室）樓版衝擊音測定 受音室. 250. R4 餘響室. 隔音量測音源室. 220. 100 Hz~5000Hz ISO -140-6 ISO -140-1. R5 餘響室. 隔音量測受音室. 250. ISO -3741 ISO –140-3. R6 餘響室. 吸音係數測定室 兼音強法音源室. 350. 80 Hz~5000Hz ISO -354 ISO -15186. A3 音強吸音室. 音強隔音量量測 受音室. 81. 100 Hz~5000Hz ISO -15186. A1 全無響室. 設備音功率量測. 1072. A2 半無響室. 設備音功率量測. 516. R1 餘響室. 7. 100Hz~8000 Hz ISO -7235 ISO -140-1 ISO -3741 ISO -7235 100 Hz~5000Hz ISO -140-6 ISO -140-8 ISO -140-1 ISO -3741. 63 Hz~10000Hz ISO 3745 100 Hz~10000Hz. ISO 3745.
(18) 建築音響館實驗架構及營運規劃之研究. 第二節 建築音響館實驗室空間之建置規模 一、R1 餘響室（消音箱測定室） 本實驗室包括餘響室一間及消音箱測試系統，餘響室為受音室 而另一端為音源側，聲音自音源側發出，經消音箱到達受音室所衰減 之值即為消音箱之減音效果，整體主要為測試消音箱之實驗裝置（圖 2-2.1）。. 圖 2-2.1 R1 實驗室平面圖. 二、R2/R3 餘響室（樓版衝擊音量測） 本實驗室包括兩間餘響室分別為上室與下室，主要為測試樓版 衝擊音之實驗，包括重量衝擊源及輕量衝擊源兩種測試（圖 2-2.2）。. 圖 2-2.2 R2/R3 實驗室平面圖. 8.
(19) 第二章 建築音響館之建置現況. 三、R4/R5 餘響室（隔音量量測） R4 及 R5 實驗室分別為音源室與受音室兩間餘響室，主要為依 據音壓法測試牆板等界面材料之隔音值，其中包括牆、門及窗之隔音 等級（圖 2-2.3）。. 圖 2-2.3 R4/R5 實驗室平面圖. 四、R6/A3 餘響室/音強吸音室（吸音係數及音強法隔音量測） 本實驗室主要為量測材料之吸音係數，依據餘響室法量測各種 材料之吸音係數（圖 2-2.4），同時可進行音強法隔音量測。. 圖 2-2.4 R6/A3 實驗室平面圖 9.
(20) 建築音響館實驗架構及營運規劃之研究. 五、A1 全無響室（設備音功率量測） 本實驗室主要依據 ISO 標準無響室規範設立，全室六面體均為 吸音楔所組構，地板架設鋼絲懸網，可進行音壓及音功率之量測，全 無響室所模擬的是自由音場（FREE FIELD）之環境（圖 2-2.5）。. 圖 2-2.5 A1 無響室平面圖. 六、A2 半無響室（設備音功率量測） 本實驗室亦是依據 ISO 標準無響室之規範設立，不同於全無響 室的是半無響室之地板是混凝土造，除了可進行設備音功率量測之 外，同時可作為模擬都市音環境縮尺模型之實驗以及心理及生理主客 觀之音響量測（圖 2-2-6）。. 圖 2-2.6 A2 半無響室平面圖. 10.
(21) 第二章 建築音響館之建置現況. 第三節 建築音響館實驗室設備之建置內容 一、整體說明 (一) 依建築音響館所規劃之儀器主要使用於規劃中之各音響實驗 室，其儀器性能之基本要求為 1. 符合國家法規及國際法規所要求之實驗室級量測精度 2. 依據國家法規及國際法規所規範要求之分析量測方法 3. 符合現今科技進展以網路形式連結各實驗室，以達到獨立運作 與互相支援之彈性運用要求 4. 善用網路資源，達到近端分析與遠端(控制室)收集匯整的便利 (二)為求各實驗室功能之獨立性，儀器之規劃以各獨立實驗室具有獨 立使用之儀器為基本，但為保持彈性以求各實驗室能互相支援達 到最佳運用效果，各實驗室之儀器與操控中心以及各個儀器之操 作介面則規劃以網路互相串聯。 (三)各實驗室使用之分析量測儀器則基於分析量測性能之考量應以多 訊道同步分析量測為基本考量，以達到量測條件之一致性與量測 的快速性，其測量之訊道數多寡則參酌法規對各該測試功能要求 之量測資料點數為基本來決定。. 二、量測訊號、傳輸訊號、統計分析之網路建構 (一)訊號分析需具有 1/1 Octave ，1/3 Octave 及 Overall 總量分析等 相關法規規範之方式(FFT 頻譜分析為特殊需求) ，並且 1/1 Octave 及 1/3 Octave 應符合 IEC 61260-1995 Class 1 及 ANSI S1.11-1986 Type 1-D 標準 ，而總量分析則需符合 IEC 60651 Type 1 標準 (二)所有訊號需為即時分析 ，故儀器需具多訊道同步 20KHz 即時 (Real Time)分析能力 ，其總即時頻寬依訊道數決定。 (三)具 A、B、C、D 與 Linear 聲學加權 (四)具快、慢及線性平均功能 (五)以網路為各分析設備連結之方式以達彈性應用與總合整理之效 11.
(22) 建築音響館實驗架構及營運規劃之研究. 用，分析前端與操控端可於近處直接連接或利用網路於中控室做 遠端操控。 (六)Window® 之操控介面，同時具有中文及英文輸出格式。 (七)感測器為數眾多 ，感測器與資料收集器均需具符合 IEEE 1451.4 標準之自動辨識功能。 (八)各音響實驗室之量測儀器需具有多點同時量測能力且其個別量測 參數須能直接獲得並製作成所需報告，其量測點數及量測參數計 算方式須符合相關國際標準(ISO)及國家標準(CNS)對該量測之規 範。 (九)整體儀器說明 1. 1/2”隨機音場電容式麥克風: 40 組. 2. 1/2”自由音場電容式麥克風: 30 組. 3. 1/2”麥克風前置放大器: 61 組. 4. 振動訊號探頭: 3 組. 5. 10m 麥克風延長線: 32 組. 6. 15m 麥克風延長線: 22 組. 7. 20m 麥克風延長線: 3 組. 8. 麥克風夾持器及其安裝三角架: 53 組. 9. 麥克風風罩: 20 組. 10. 94dB 麥克風校正器: 6 組. 11. 124dB Pistonphone 校正器: 1 組. 12. 12 面體無指向音源及其功率放大器: 1 組. 13. 全頻帶音源及其功率放大器: 2 組. 14. 參考音源: 2 組. 15. 輕衝擊產生器(踏步機): 1 組. 16. 重衝擊產生器(橡胎測試機/橡球測試機): 1 組. 17. 五軸麥克風自動定位系統 : 1 組. 18. 八訊道資料收集器含訊號產生器: 3 組. 19. 十訊道資料收集器含訊號產生器: 2 組. 20. 二十訊道資料收集器含訊號產生器: 1 組. 21. 四訊道音強資料收集收集器含音強探頭控制器及 10m 延長 線: 1 組. 22. 攜帶型資料收集分析系統: 1 組. 12.
(23) 第二章 建築音響館之建置現況. 23. 24. 25. 26. 27. 28. 29. (1) (2) (3) (4) (5) (6) (7). 消音器效能分析之訊號處理軟體: 1 組. 衝擊穿透損失訊號分析處理軟體: 1 組. 穿透損失訊號分析處理軟體: 1 組. 殘響時間訊號分析處理軟體: 1 組. 音壓及音功率訊號分析處理軟體: 2 組. 實驗區實驗訊號網路及其伺服器: 1 組. 其他附屬設備: 訊號處理分析用平台 : 8 台 移動式儀器用 Rack : 6 台. 麥克風,校正器等保存用乾燥櫃 : 6 台. 雙層載重型手推車 : 6 台. 移動式手動油壓升降平台 : 6 台. 區域網路伺服器及網路佈線工程 : 1 式. 量測必要之連接線若干.. 三、各實驗室建置之儀器 (一) R1 餘響室消音器效能測量 1. 1/2’’隨機音場電容式麥克風: 6 組(接收室 5 組，發音箱 1 組). 2. 麥克風前置放大器: 6 組(接收室 5 組，發音箱 1 組). 3. 10m 麥克風延長線: 6 組 4. 麥克風夾持器及其安裝三角架: 6 組. 5. 麥克風校正器: 1 組 6. 全頻帶音源及其功率放大器: 1 組. 7. 八訊道資料收集器含訊號產生器: 1 組. 8. 消音器效能分析之訊號處理軟體: 1 組. 9. 溫度 ,濕度 ,大氣壓力 ,管內壓力與管內風速之量測與收集 器 :1組 (二) R2/R3 雙餘響室衝擊穿透損失測量 1. 1/2’’隨機音場電容式麥克風: 6 組(接收室用). 2. 麥克風前置放大器: 6 組(接收室用). 3. 10m 麥克風延長線: 6 組 13.
(24) 建築音響館實驗架構及營運規劃之研究. 4. 5. 6. 7. 8. 9.. 麥克風夾持器及其安裝三角架: 6 組. 麥克風校正器: 1 組 輕衝擊產生器(踏步機): 1 組(音源室用) 重衝擊產生器(橡胎測試機/橡球測試機): 1 組(音源室用) 八訊道資料收集器含訊號產生器: 1 組. 衝擊穿透損失訊號分析處理軟體: 1 組. (三) R4/R5 雙餘響室式穿透損失測量 1. 2. 3. 4. 5. 6. 7. 8.. 1/2’’隨機音場電容式麥克風: 10 組(音源室 5 組，接收室 5 組). 麥克風前置放大器: 10 組(音源室 5 組，接收室 5 組). 10m 麥克風延長線: 10 組 麥克風夾持器及其安裝三角架: 10 組. 全頻帶音源及其功率放大器: 1 組(音源室用). 麥克風校正器: 1 組 十訊道資料收集器含訊號產生器: 1 組. 穿透損失訊號分析處理軟體: 1 組. (四) R6 餘響室殘響時間及音強法穿透損失測量 1. 1/2’’隨機音場電容式麥克風: 5 組. 2. 麥克風前置放大器: 5 組. 3. 10m 麥克風延長線: 5 組 4. 麥克風夾持器及其安裝三角架: 5 組. 5. 12 面體無指向音源及其功率放大器: 1 組. 6. 麥克風校正器: 1 組 7. 八訊道資料收集器含訊號產生器: 1 組. 8. 殘響時間訊號分析處理軟體: 1 組. (五) A3 音強法穿透損失測量附屬設備 1. 1/2’’雙電容麥克風式音強探頭及其控制器: 1 組. 2. 10m 音強麥克風延長線: 1 組 3. 音強探頭校正器: 1 組. 4. 音強資料收集與分析系統: 1 組. 5. 音強傳輸計算處理與報告軟體: 1 組. 14.
(25) 第二章 建築音響館之建置現況. (六) A1 無響室音壓及音功率測量 1. 1/2’’自由音場電容式麥克風: 20 組. 2. 麥克風前置放大器: 20 組. 3. 10m 麥克風延長線: 20 組 4. 麥克風夾持器及其安裝三角架: 20 組. 5. 麥克風校正器: 1 組 6. 參考音源: 1 組 7. 二十訊道資料收集器含訊號產生器: 1 組. 8. 音壓及音功率訊號分析處理軟體: 1 組 (七) A2 半無響室音壓及音功率測量 1. 1/2’’自由音場電容式麥克風: 10 組. 2. 麥克風前置放大器: 10 組. 3. 10m 麥克風延長線: 10 組 4. 麥克風夾持器及其安裝三角架: 10 組. 5. 麥克風校正器: 1 組 6. 參考音源: 1 組 7. 十訊道資料收集器含訊號產生器: 1 組. 8. 音壓及音功率訊號分析處理軟體: 1 組. (八) 共用測量設備: 1. Pistonphone 校正器: 1 組 2. 麥克風用風罩: 1 組 3. 實驗區實驗訊號網路及其伺服器: 1 組. 4. 控制中心用資料讀取及報告製作處理軟體: 1 組. (九) 現場用音壓測量: 1. 1/2’’自由音場電容式麥克風及其前置放大器: 4 組. 2. 1/2’’隨機音場電容式麥克風及其前置放大器: 4 組. 3. 麥克風夾持器及其安裝三角架: 4 組. 4. 振動訊號探頭: 3 組. 5. 攜帶型資料收集分析系統: 1 組. 15.
(26) 建築音響館實驗架構及營運規劃之研究. 16.
(27) 第三章 建築音響性能基準與量測評估方法. 第三章 建築音響性能基準與量測評估方法 第一節 國內建築防音性能相關基準現況分析 國內目前已執行或修訂中之建築音響性能相關基準、法規或標章 包括綠建築、住宅室內環境品質性能基準、建築技術規則防音條文以 及綠建材標章如下： ◎內政部建築研究所「室內環境品質及性能研究---住宅室內環境品質 性能基準研究」音環境性能指標與評估基準研擬（2002 年已研擬 完成） ◎內政部建築研究所「綠建築解說與評估手冊」室內環境指標（2003 年版已執行） ◎營建署「建築技術規則防音條文」增訂（2003 年修訂中） ◎內政部建築研究所「綠建材標章制度建立與推廣補助計畫」高性能 綠建材之認證與標章制度研擬（2003 年研訂中） 本研究將上述國內建築音響性能相關之基準、法規或標章結論作 一節錄並進行初步比較分析如下： 一、住宅室內環境品質性能基準*1 內政部建築研究所 91 年度「住宅室內環境品質性能基準之研究」 所研擬之室內環境品質性能基準，是以外牆門窗開口、戶與戶間分界 牆及樓版等住宅構造體之隔音性能，為主要之評估項目，相關評估指 標以我國 CNS 規範為主要依據，並參考國外相關標準與法規以及相 關調查研究，建立我國室內音環境性能指標與評估基準，結論如表 3-1.1~3-1.4 所示。故此基準是擬訂建築構材之音響性能以作為後續推 動我國住宅性能評估制度之參考依據。. 1. .江哲銘，2002，室內環境品質及性能研究子計畫二-住宅室內環境品質性能基準研究，內政部建築研究所 17.
(28) 建築音響館實驗架構及營運規劃之研究. 表 3-1.1 分界牆隔音性能評估基準表*1 性能指標. 分界牆隔音性能. 指標定義. 住宅分界牆隔音性能之評估依 CNS A1031 規定之 D 基準曲線評定其隔音等 級，D 值愈大表示隔音性能愈好。. 評估目的. 評估分界牆空氣傳音隔斷程度 本研究將建築技術規則規定之構造方式轉換為 D 值後，與各國比較如下圖所 示，本案以頻率 500Hz 對應之隔音值作比較，建議基準值分為四級，第一級 為最基本等級。. 法規比較分析. 60. 60. 55. 55. 4級. 50. 50. 45. 45. 3級 2級 1級. 40. 40 STC. D. 35. 4級 （ 55） 3級 （ 50） 2級 （ 45） 1級 （ 40）. RC 10cm. 35. 輕隔間. 各國分間牆隔音性能比較圖. 本案建議之基準值. 我國建築技術規則. 日本品確法. 日本基準法. 紐西蘭NZBC. 澳洲BCA. 北歐各國. 15 蘇聯國協. 20. 15. 德國. 25. 20 美國BOCA. 25. 美國UBC. 30. 美國IBC. 30. 住宅之分界牆隔音性能及評估尺度可以依社會反映（或生活實感）來對應。. 分級原則. 性能指標（D） D-55 D-50 空 氣 評估基準（等級） （4） （3） 音 鋼琴聲等較大之音 安靜時聽得到 聽得到小聲音 音 收音機 完全聽不到 通常聽不到 源 、電視機、談話. D-45. D-40. （2） 可以聽得到 幾乎聽不到. （1） 聽得到 聽得到小 聲音. 綜合上述法規比較分析及對應生活實感，彙整如下： 性能指標（D 值）. 分級原則*. 對應構造. 水泥空心磚、兩面貼 1.2cm 石膏版，中 填玻璃棉 50≦D＜55 通常聽不到 15cm RC 牆 3 45≦D＜50 幾乎聽不到 1/2B 磚牆，12cmRC 牆 2 40≦D＜45 聽得到小聲音 牆筋構造＋兩面雙層 1.5cm 厚石膏版 1 〔註〕：1.分級原則係依生活實感分級，即音源側為交談聲，受音側之生活實感。 2.於設計階段評估隔音性能時，以實驗室測定各頻率之透過損失值取代音壓 1 級差代入 D 曲線，求得 D 值。 55≦D. 評估基準建立. 評估基準 （等級） 4. 完全聽不到. 主要參考文獻. 1. .江哲銘，2002，室內環境品質及性能研究子計畫二-住宅室內環境品質性能基準研究，內政部建築研究所 18.
(29) 第三章 建築音響性能基準與量測評估方法. 表 3-1.2 外牆開口部隔音性能評估基準表*1 性能指標. 外牆開口部隔音性能. 指標定義. 建築物外牆開口部隔音性能，依建築物所處環境噪音差異而有不同的評估基 準，以 D 基準曲線評定其隔音等級，D 值愈大表示隔音性能愈好。. 評估目的. 評估外牆開口部空氣傳音隔斷程度. 分級原則. 利用實測之交通噪音頻譜特性解析，依外部噪音量與開口部隔音材料對於頻 譜特性間之隔音關係，訂出隔音性能等級 外牆開口部隔音性能需依外部噪音的大小來訂評估基準，本案建議之基準值 為分成 3 級。 外部噪音級 Leq，單位 dB(A). 評估. 評估基準. 對象. （等級）. 50. 55. 60. 65. 70. 75. 集合住宅. 三級. D-15. D-15. D-20. D-30”. D-30’. D-30. 之起居室. 二級. D-15. D-15. D-20. D-25. D-30”. D-30’. 及寢室 備註. 一級 D-15 D-15 D-15 D-20 D-25 D-30” 於設計階段預估隔音性能時，依外部環境噪音之 Leq 值，以實驗室 測定外牆構造各頻率之透過損失值取代音壓級差代入 D 曲線；於完 工階段時，依現場實測之音壓級差，代入 D 曲線，求得 D 值。. 評估基準建立 綜合相關研究分析及對應構造，取外部噪音級在 65 dB(A)之評估基準為例，. 彙整如下： 性能指標（D 值）. 評估基準 （等級）. 對應構造. 固定或推開鋁框窗＋膠合玻璃厚度 10mm 或氣密 隔音窗 25≦D＜30” 固定或推開窗（無氣窗），玻璃厚度 5mm 2 20≦D＜25 雙動橫拉窗（雙扇無氣窗），玻璃厚度 5mm 1 〔註〕：1.分級原則係依生活實感分級，即依受音側聽到音源側電視機或交談聲之 狀況分級 2.於設計階段評估隔音性能時，以實驗室測定各頻率之透過損失值取代音 壓級差帶入 D 曲線，求得 D 值。 30”≦D. 3. 主要參考文獻. 1. .江哲銘，2002，室內環境品質及性能研究子計畫二-住宅室內環境品質性能基準研究，內政部建築研究所 19.

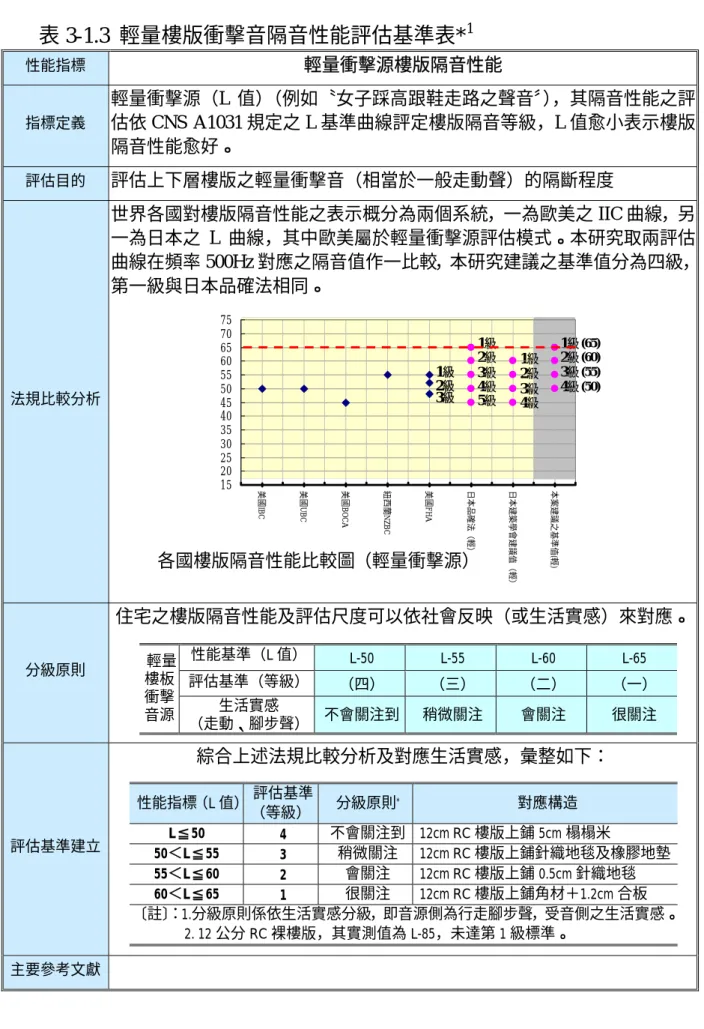

(30) 建築音響館實驗架構及營運規劃之研究. 表 3-1.3 輕量樓版衝擊音隔音性能評估基準表*1 性能指標. 輕量衝擊源樓版隔音性能. 指標定義. 輕量衝擊源（L 值）（例如〝女子踩高跟鞋走路之聲音〞），其隔音性能之評 估依 CNS A1031 規定之 L 基準曲線評定樓版隔音等級，L 值愈小表示樓版 隔音性能愈好。. 評估目的. 評估上下層樓版之輕量衝擊音（相當於一般走動聲）的隔斷程度 世界各國對樓版隔音性能之表示概分為兩個系統，一為歐美之 IIC 曲線，另 一為日本之 L 曲線，其中歐美屬於輕量衝擊源評估模式。本研究取兩評估 曲線在頻率 500Hz 對應之隔音值作一比較，本研究建議之基準值分為四級， 第一級與日本品確法相同。. 法規比較分析. 1級 2級 3級 4級 5級. 1級 2級 3級. 本案建議之基準值(輕). 各國樓版隔音性能比較圖（輕量衝擊源）. 1級 (65) 2級 (60) 3級 (55) 4級 (50). 1級 2級 3級 4級. 日本建築學會建議值（輕）. 日本品確法（輕）. 美國FHA. 紐西蘭NZBC. 美國BOCA. 美國UBC. 美國IBC. 75 70 65 60 55 50 45 40 35 30 25 20 15. 住宅之樓版隔音性能及評估尺度可以依社會反映（或生活實感）來對應。 分級原則. L-50 輕量 性能基準（L 值） 樓板 評估基準（等級） （四） 衝擊 生活實感 不會關注到 音源 （走動、腳步聲）. L-55. L-60. L-65. （三）. （二）. （一）. 稍微關注. 會關注. 很關注. 綜合上述法規比較分析及對應生活實感，彙整如下： 評估基準 分級原則* 對應構造 （等級） L≦50 不會關注到 12cm RC 樓版上鋪 5cm 榻榻米 4 50＜L≦55 稍微關注 12cm RC 樓版上鋪針織地毯及橡膠地墊 3 55＜L≦60 會關注 12cm RC 樓版上鋪 0.5cm 針織地毯 2 60＜L≦65 很關注 12cm RC 樓版上鋪角材＋1.2cm 合板 1 〔註〕 ：1.分級原則係依生活實感分級，即音源側為行走腳步聲，受音側之生活實感。 2. 12 公分 RC 裸樓版，其實測值為 L-85，未達第 1 級標準。 性能指標（L 值）. 評估基準建立. 主要參考文獻. 1. .江哲銘，2002，室內環境品質及性能研究子計畫二-住宅室內環境品質性能基準研究，內政部建築研究所 20.
(31) 第三章 建築音響性能基準與量測評估方法. 表 3-1.4 重量樓版衝擊音隔音性能評估基準表*1 性能指標. 重量衝擊源樓版隔音性能. 指標定義. 重量衝擊源（L 值）（例如〝打籃球〞對樓板之衝擊），其隔音性能之評估 依 CNS A1031 規定之 L 基準曲線評定樓板隔音等級，L 值愈小表示樓板隔 音性能愈好。. 評估目的. 評估上下層樓版重量衝擊音（相當於樓上小孩蹦跳聲）的隔斷程度 本研究建議之重量衝擊源樓版隔音性能分為四級，第一級（最基本等級） 為日本品確法第 3 級，較之為嚴格。 （. 75 70 65 60 55 50 45 40 35 30 25 20 15. 法規比較分析. ）. 1級 2級 3級 4級 5級. 1級（60） 2級（55） 3級（50） 4級（45）. 本案建議之基準值. 日本建築學會建議值. 日本品確法. 各國樓版隔音性能比較圖（重量衝擊源） 住宅之樓版隔音性能及評估尺度可以依社會反映（或生活實感）來對應。 分級原則. 性能基準（L 值） L-45 L-50 L-55 L-60 重量 樓板 評估基準（等級） （4） （3） （2） （1） 衝擊 生活實感 不會關注 生活上稍 稍微關注但 忍耐的限度 音源 （以樓上有小孩蹦跳為例） 微關注 可接受. 綜合上述法規比較分析及對應生活實感，彙整如下： 評估基 性能指標（L 值） 準（等級）. 對應構造. RC 樓版 15cm，上鋪玻璃棉 5cm、 橡膠墊及針織地毯 RC 樓版 15cm，上鋪橡膠墊及針織 45＜L≦50 生活上稍微關注 3 地毯 RC 樓版 12cm，上鋪玻璃棉 2.5 cm、 50＜L≦55 稍微關注但可接受 2 角材及雙層合板 RC 樓版 12cm，上鋪角材、合板及 55＜L≦60 忍耐的限度 1 針織地毯加橡膠墊 〔註〕：1.分級原則係依生活實感分級，即音源側為小孩蹦跳等重物落地聲。 2.12 公分 RC 裸樓版，其實測值為 L-70，未達第 1 級標準。 L≦45. 評估基準建立. 分級原則*. 4. 不會關注. 主要參考文獻. 1. .江哲銘，2002，室內環境品質及性能研究子計畫二-住宅室內環境品質性能基準研究，內政部建築研究所 21.
(32) 建築音響館實驗架構及營運規劃之研究. 二、綠建築室內環境指標與基準*2 內政部建築研究所推動之綠建築有九大評估指標，其中第七指標 為室內環境指標由音環境、光環境、通風環境及室內裝修等四部份綜 合而成，以音、光、通風、室內裝修四部分之加權計算來評估，合格 判斷公式. IE ＝ ΣXi× Yi ≧ 60. 其中 Xi：各部分評估得分，Yi：各部分評估加權係數，對於音、 光、通風、室內裝修四部分之加權係數分別訂於 0.2、0.2、0.2、0.4， 總分大於 60 即通過標準。其中音環境依「外牆及分界牆」、「外牆開 窗構造」 ， 「樓版構造」三部分來評估，列舉國內常用建築構造就其防 音性能並給予不同得分，最後與其他部分合計總分。綠建築音環境之 評估方法著眼於一般建築從業者設計時之操作，故將音響性能轉換成 相當之構造並列舉以作為計算得分之參考，如表 3-1.5 所示。 表 3-1.5 室內環境指標評分表（音環境）[綠建築解說與評估手冊 2003 年版] 對象 評分判斷. 得分 小計 比重. 加權 得分. •單層牆：RC、磚造單層牆厚度(dw)≧15cm 或空心磚、輕質混 凝土造單層牆厚度(dw)≧20cm A1=30 •雙層牆：牆板雙層牆間距(da1)≧10cm，內填玻璃棉厚度(dw) ≧5cm，且雙面實心面板總厚度(db)≧4.8cm. B3=5. •RC 或鋼構複合樓版厚度(df)≧18cm. C1=35. •15cm≦RC 或鋼構複合樓版厚度(df)<18cm. C2=25. •12cm≦RC 或鋼構複合樓版厚度(df)<15cm •RC 或鋼構複合樓版厚度(df)<12cm 或木構造樓版. C3=15. .內政部建築研究所「綠建築解說與評估手冊 2003 年版」 22. C4=5. X1×Y1=. •窗構造條件未達 B1、B2 標準. Y1=0.2. 2. B3=20. C=. 樓版. •橫拉窗，且玻璃厚度≧5mm. X1=A＋B＋C=. 窗. B=. •氣密等級二級以上之固定窗或推開窗（註 1），且玻璃厚度≧ 5mm B1=35 •橫拉窗，且玻璃厚度≧10mm •雙層窗間距(da2)≧10cm，且玻璃厚度(dg)≧5mm •橫拉窗，且玻璃厚度≧8mm B2=25 •10cm＞雙層窗間距(da2)≧5cm，且玻璃厚度≧5mm. A=. 外牆、 •單層牆：RC、磚造單層牆厚度(dw)≧12cm 或空心磚、輕質混 分界牆 凝土造單層牆厚度(dw)≧15cm A2=20 •雙層牆：牆板雙層牆間距(da)≧10cm，內填玻璃棉厚度(dw)≧ 5cm，且實心面板總厚度(db)≧2.4cm •牆板構造條件未達 A1、A2 標準者 A3=10.
(33) 第三章 建築音響性能基準與量測評估方法. 三、建築技術規則修訂防音條文 我國現行我國現行建築法有關防音條文如圖 3-1.1 所示，包含施 工噪音管制以及建築技術規則防音構造規定。其中建築技術規則設計 施工編第 46 條之防音構造規定適用對象與構造原則，並列舉幾種防 音構造。. 建築法 97條 67條. 適用對象規定. 建築技術規則46條. 防音構造原則（第一款） 施工噪音管制. 防音構造標準（第二款）. 圖 3-1.1 我國現行建築法有關防音條文 為適應國內居住品質提昇之需求，建築技術規則有必要作適當之 檢討。內政部建築研究所曾委託成大建築系江哲銘等進行「建築物防 音材料與構造準則之研究—建築技術規則與規範之擬議」系列研究， 研擬建築構造之防音性能等級相關規定，研究成果提供目前營建署進 行建築技術規則增訂，防音條文修訂之參考依據。 修正條文草案節錄如下：. (資料來源：賴榮平、江哲銘教授). 第四十六條 本節用語定義如左： 一、 建築隔音性能：係指建築物之牆壁（包含門扇及窗戶）、 樓板所能阻隔噪音量大小之物理性能。 二、 音性能指標：建築之隔音性能指標可依噪音源之發生及傳 播方式，分成空氣音隔音性能指標（包括【D 值】 、 【窗戶 隔音等級曲線】、 【Ts 值】等三項）及衝擊音隔音性能指 標（包括【輕量樓板衝擊音隔音等級 L 值】及【重量樓板 衝擊音隔音等級 L 值】等兩項）兩類。. 23.
(34) 建築音響館實驗架構及營運規劃之研究. 三、 【D 值】 ：用於評估牆壁構造及樓版構造之空氣音隔音性能 ，標示方式為”D_XX”，其標示值越高表隔音性能越佳。 四、 戶隔音等級曲線】 ：用於評估窗戶之空氣音隔音性能， 標 示方式為”xx 窗戶隔音等級曲線”，其標示值越高表隔 音性能越佳。 五、 【 Ts 值】 ：用於評估門扇之空氣音隔音性能，標示方式為 ”Ts-XX”，其標示值越高表隔音性能越佳。 六、 輕量樓板衝擊音隔音等級 L 值】 ：用於評估樓板構造之衝 擊音隔音性能。係指以輕形樓板衝擊音發生器（其所產生 之噪音量以中高頻為主）打擊樓板後，在樓板下方所測定 計算出之樓板衝擊音等級值。標示方式為”輕量樓板衝擊 音隔音等級 xx”，其標示值越低表隔音性能越佳。 七、 重量樓板衝擊音隔音等級 L 值】 ：用於評估樓板構造之衝 擊音隔音性能。係指以重形樓板衝擊音發生器（其所產生 之噪音量以中低頻為主）打擊樓板後，在樓板下方所測定 計算出之樓板衝擊音等級值。標示方式為”重量樓板衝擊 音隔音等級 xx ” ，其標示值越低表隔音性能越佳。 第四十六條之一 新建或增建之旅館（B-4）、宿舍安養（H-1）、住宅（H-2）等 用途建築物，其分戶牆（含窗戶及門扇）、分戶樓板構造之設計隔音 性能，應符合左表之基準值規定。 構造部位. 分戶牆. 分戶樓板. 隔音性能指標. 基準值. 牆壁 D 值. 大於或等於 D-40. 窗戶之隔音等級曲線. 大於或等於 25 隔音等級曲線. 門扇之 Ts 值. 大於或等於 Ts-25. 輕量樓板衝擊音隔音等級 L 值. 小於或等於 L-75. 24.
(35) 第三章 建築音響性能基準與量測評估方法. 備註. 重量樓板衝擊音隔音等級 L 值. 小於或等於 L-65. 樓板之值 D. 大於或等於 D-40. 1. 下樓層若為陽台或公共空間時，則緊接下層陽台或公共空間 部分之樓版可不受本規定之限制。 2. 下樓層若為浴廁、廚房、洗衣用途時，則緊接下層浴廁、廚 房、洗衣部分空間之樓版其輕量樓版衝擊音隔音等級可不 受本規定之限制。. 第四十六條之二 新建或增建之旅館（B-4） 、國小校舍（D-3） 、國中以上校舍（ D-4）、醫療照護（F-1）、宿舍安養（H-1）等用途建築物，其臥室、 客房、病房及教室之分間牆（含窗戶及門扇）與上、下樓板（不含屋 頂板及最底層樓板）構造之設計隔音性能，應符合左表之基準值。 構造部位. 隔音性能指標. 基準值. 牆壁之 D 值. 分間牆. 樓板. 大於或等於 D-40. 窗戶之隔音等級曲線. 大於或等於 25 隔音等級曲線. 門扇之 Ts 值. 大於或等於 Ts-25. 輕量樓板衝擊音隔音等級 L 值. 小於或等於 L-75. 重量樓板衝擊音隔音等級 L 值. 小於或等於 L-65. 樓板之 D 值. 大於或等於 D-40. 1. 教室空間之分間牆若為活動隔間或其他特殊用途不需考慮隔音性 能且經中央或地方建築主管機關確認者，其隔音性能不受本規定 之限制。. 備註. 2. 下樓層若為陽台或公共空間時，則緊接下層陽台或公共空間 部分之樓版可不受本規定之限制。 3. 下樓層若為浴廁、廚房、洗衣用途時，則緊接下層浴廁、廚 房、洗衣空間部分之樓版其輕量樓版衝擊音隔音等級可不 受本規定之限制。. 第四十六條之三 分戶牆及分間牆應為無空隙、無漏音之構造，並應為直達樓 板或屋頂之牆壁。如天花板之隔音性能具有與牆壁隔音性能要求 基準相等之隔音性能者，分間牆得建築至天花板。. 25.
(36) 建築音響館實驗架構及營運規劃之研究. 第四十六條之四 同一幢或連棟建築物中，其分戶牆（含窗戶及門扇）及分戶 樓板當鄰接不同使用用途分類空間，而有不同之隔音性能要求時 ，應符合較嚴格之隔音性能基準值規定。 第四十六條之五 建築構造設計隔音性能之認定，得依技術規範內所列舉之構 造案例認定，若不在規範列舉範圍內，必須提出經中央建築主管 機關認可之檢測單位出具檢測證明認定。 第四十六條之六 建築構造隔音性能指標之計算、檢測及認定方式，依據中央 建築主管機關訂定之技術規範執行。. 四、綠建材標章制度高性能綠建材之認證與標章制度 內政部建築研究所目前正進行綠建材標章制度之研究，其中高性 能防音綠建材認證與標章制度亦為探討項目之一，預期此認證制度將 有助提昇國內建築性能，國家實驗室將成為認證流程中之重要檢測單 位，協助綠建材標章制度之推行並促進國內防音建材之研發。. 研議中之高防音綠建材之認定範圍包含下列兩大項目，內容詳列 於後： 1.牆板、樓版及門窗等建築構件之隔音性能 2.吸音材之吸音性能. 26.
(37) 第三章 建築音響性能基準與量測評估方法. （資料來源：江哲銘、賴榮平教授） (一)高防音建材認定範圍 防音性認定範圍 隔音. 吸音. 依據說明. 建築物之外牆、分界牆、分間牆、分界樓版、 將提升防音性之手法 分間樓版及屋頂等構造與門、窗開口等建築構 區分為與室間之隔音 性能與居室內之吸音 件。 性能，分別針對隔音材 吸音材料如：CNS04965 吸音用開孔石膏板、 CNS09057 玻璃棉吸音材料、CNS09659 岩棉吸 料、構件及吸音材料進 音材料、CNS09957 吸音用開孔鋁板、CNS10211 行認證 吸音用開孔石綿水泥板、CNS10994 岩綿裝飾吸 音板、CNS10468 吸音用輕質纖維板。. (二)防音評定要項可行性 項 高防音【指標】建議值 次 一 【牆壁及屋頂構造 D 值】大於或等於 D-40 可 行 性 評 估. 1.性能水準. 2.測試法. 3.測試機構. 4.達成率. 達電視、談 話等日常較 小之噪音源. 依國家標 準. 成功大學建築 研究所音響實 驗室、台灣大學 工程科學與海 洋工程學系音 響實驗室. 依據國內建築牆壁及屋頂 構造現況，達 D-40 之隔音 要求技術上並無困難。詳 附表一。. 幾乎聽不到 之隔音效 果。. CNS8466 CNS8465. 二 【窗戶隔音等級曲線】大於或等於 25 隔音等級曲線. 可 行 性 評 估. 1.性能水準. 2.測試法. 3.測試機構. 4.達成率. 將 60∼70dB. 依國家標 準 CNS8466 CNS10486. 成功大學建築 研究所音響實 驗室、台灣大學 工程科學與海 洋工程學系音 響實驗室. 依成大建築系針對國內建 築材料隔音測試案例資料 之統計， 86%可達 25 隔 音等級曲線，超過 50%可 達 30 隔音等級曲線。. 之外界噪音 量降低 25dB，使室 內可達 40∼ 50dB 之舒適 水準。. 27.
(38) 建築音響館實驗架構及營運規劃之研究 三 【門扇 Ts 值】大於或等於 Ts-25 可 行 性 評 估. 1.性能水準. 2.測試法. 3.測試機構. 4.達成率. 將 60∼70dB 之外界噪音 量降低 25dB，使室 內可達 40∼ 50dB 之舒適 水準。. 依國家標 準 CNS8466 CNS7184. 成功大學建築 研究所音響實 驗室、台灣大學 工程科學與海 洋工程學系音 響實驗室. 依成大建築系針對國內建 築材料隔音測試案例資料 之統計，門扇約 96%可達 Ts-25，約 40%可達 Ts-40。. 四 【重量樓版衝擊音隔音等級 L 值】小於或等於 L-65 可 行 性 評 估. 1.性能水準. 2.測試法. 3.測試機構. 4.達成率. 走動及腳步 聲會關注之 水準。. 依國家標 準 CNS8464 CNS8465. 成功大學建築 研究所噪音振 動實驗室. 國內尚無對樓版構造之隔 音性能規範，重量樓版衝 擊音隔音等級達 L-65 之隔 音要求技術上並無困難， 可透過建築物之剛性來解 決。. 五 【輕量樓版衝擊音隔音等級 L 值】小於或等於 L-75 可 行 性 評 估. 1.性能水準. 2.測試法. 3.測試機構. 4.達成率. 約可聽見一 元硬幣掉落 之聲音。. 依國家標 準 CNS8464 CNS8465. 成功大學建築 研究所噪音振 動實驗室. 國內尚無對樓版構造之隔 音性能規範，輕量樓版衝 擊音隔音等級達 L-75 之隔 音要求技術上並無困難， 可透過表面材特性來解 決。. 2.測試法. 3.測試機構. 4.達成率. 依國家標. 成功大學建築. 六 【吸音率】不小於 0.7 可 1.性能水準 行 吸收七成之 性 入射音能。 評 估. 準 CNS9056. CNS 之對吸音材性能區分 研究所音響實 之吸音率最高等級約為 驗室、台灣大學 0.7。 工程科學與海 洋工程學系音 響實驗室. 28.
(39) 第三章 建築音響性能基準與量測評估方法. 【附件】防音性能 表一 牆壁及屋頂構造 D 值(資料來源：建築技術規則 46 條) 牆壁及屋頂構造. 厚度(cm). D值. 13 13 10 13 15 19 13 10 13 5.8 13. D-50 D-50 D-45 D-45 D-45 D-40 D-35 D-35 D-30 D-30 D-20. 牆筋構造兩面石膏板加水泥沙漿粉刷 牆筋構造兩面木絲水泥板加水泥沙漿粉刷 鋼筋混凝土造、無筋混凝土造、磚造 牆筋構造兩面鐵絲網水泥沙漿粉刷 2CMor 貼面磚 牆筋構造兩面雙層石膏板中填 5cm 玻璃棉 重質水泥空心磚 牆筋構造兩面雙層石膏板 or 兩面木絲水泥板加白鐵皮 輕質混凝土 牆筋構造兩面單層石膏板 鋼筋混凝土兩面三分夾板 牆筋構造內填 2.5cm 玻璃棉 or 礦棉. 表二 窗戶、門扇性能(資料來源：成大音響實驗室測試案例) 材料 隔音性能 固定窗 16%：25 隔音等級曲線以下 推開窗 84%：25∼35 隔音等級曲線 橫拉窗 雙開門 4%：Ts-25 以下 96%：Ts-25∼ Ts-55 隔音等級曲線 單開門 表三 樓版構造 L 值(12cmRC) 輕量 L-70. 材料 重量 L-55. RC+磁磚+地毯. 重量 L-60. RC+地磚. 重量 L-65. 櫸木高架地板 +64K 玻璃棉. 重量 L-70 重量 L-75. 輕量 L-75. 櫸木高架 +防振橡 膠+RC 櫸木+角 材+RC. 輕量 L-85. 輕量 L-80 RC+磁磚+夾板天 花. RC+磁磚. 櫸木+RC. 12cmRC 14cmRC. 櫸木高架+橡膠 RC. 表四 吸音材料 材料 蛭石吸音材料 玻纖板吸音牆面 無底紙吸音壁布 玻璃纖維板. 吸音率 100Hz 0.3,200Hz 0.35,500Hz 0.55,1000Hz 0.7,2000Hz 0.85,4000Hz 0.95 25∼4000HZ 平均吸音率 0.88(88%) 2000HZ 時可吸音約達 0.7 平均吸音率 0.95 以上 29.
(40) 建築音響館實驗架構及營運規劃之研究. 第二節 建材音響性能量測法與評估法彙析 一、隔音量測及評估各項實驗之國家標準 建材隔音性能主要是隔絕空氣傳音與固體傳音，以國內隔音之相 關國家標準分為建築物及建築材料兩大部份，而其量測則又區分為實 驗室法及現場量測方法，隔音方面之 CNS 國家標準如表 3-2.1 所示。 表 3-2.1 CNS 隔音方面之量測與評估法 類別. 標準名稱. 制定. 修訂. 8466. 聲音透過損失實驗室測定法. 1982 年. 1986 年. 量測. 8464. 建築物現場樓版衝擊音級測定法. 1982 年. --. 方法. 8463. 建築物音壓級差實地測定法. 1982 年. --. 7183. 噪音級測定法. 1981 年. --. 8465. 建築物隔音等級. 1982 年. 1987 年. 11524 門窗性能試驗法通則. 1986 年. 1987 年. 10486 隔音窗檢驗法（隔音窗等級曲線）. 1983 年. 1985 年. 鋼製門(內含鋼製門隔音等級 Ts 值). 1981 年. 1997 年. 10485 隔音窗. 1983 年. 1985 年. 12430 鋼製窗. 1988 年. --. 評估 方法. 7184. D 值:室間音壓級差 L 值:樓版衝擊音隔音等級. （一） 隔音量測及評估法之國家標準比較 如表 3-2.2 所示，CNS 與 ISO、ASTM、JIS 均有實驗室與現場隔 音性能之量測方法，量測規定稍有不同但差異不大，此外經比較結果 顯示 CNS 並無實驗室隔音性能之等級評估方法。 （二）樓版衝擊音量測及評估法之國家標準比較法 如表 3-3.3 樓版衝擊音隔音測試與評估，CNS 與 JIS 的規定相同， 無實驗室量測法與性能等級評估規定，ISO 與 ASTM 則均包括實驗室 與現場量測法。ISO 使用之音源為叩擊器（Tapping Machine）而 CNS 與 JIS 使用為標準衝擊源叩擊器（Tapping Machine）及重量衝擊源， 此部份在 R2/R3 實驗室亦已加入兩種衝擊源之設備儀器，此為國情之 不同所導致歐美各國住宅大多為厚而高剛性的樓版人們並常穿高跟 鞋步行於上所產生的高音域。 30.
(41) 第三章 建築音響性能基準與量測評估方法. CNS 有關現場樓版衝擊音隔音等級評估方法與 JIS 相同，但與 ISO、ASTM 差異較大。 表 3-2.2 各國實驗室隔音量測及評估標準 國家 標準. CNS. ISO. JIS. ASTM. 量測. 評估. 實驗室測定法. 現場測定方法. 實驗室測定值評估. 現場測定值評估. 8466 聲音透過損失之實驗室 測定法. 8463 建築物音壓級差 實地測定法. --. 140-3 建築物構件隔音實驗室 量測（音壓法） 15186-1 建築物室間隔音實驗室 量測（音強法） A 1416 建築物構件隔音實室量 測 E 90 建築構件隔音實驗室量 測. 140-4 建築物室間音壓 差現場量測. 717-1 建築物及隔音材之 隔音等級. 8465 建築物隔音等級-室 間平均音壓級差之 隔音等級 717-1 建築物及隔音材之 隔音等級. A 1417 建築物隔音現場 量測 E 336 建築物隔音現場 量測. A 1419-1 建築物及隔音材之 隔音量 E 413 隔音等級（STC）. A 1419-1 建築物及隔音材之 隔音量 E 413 隔音等級（STC）. 表 3-2.3 各國樓版衝擊音測試與評估標準 國家 標準. 量測 實驗室測定法. CNS. --. ISO. 140-6 樓版衝擊音實驗室 量測. JIS. ASTM. --. E 492 樓版衝擊音實驗室 量測以叩擊器量測 樓版及天花組合. 評估 現場測定方法. 8463 建築物音壓級差實地 測定法（輕量衝擊源 與重量衝擊源） 140-7 樓版衝擊音現場量測 A 1418-1 樓版衝擊音量測-輕 量衝擊源 A 1418-2 樓版衝擊音量測-重 量衝擊源 E 1007 Field 樓版衝擊音現 場量測以叩擊器量測 樓版、天花組合及支 撐結構. 31. 實驗室測定值評估 --. 717-2 建築物及構件衝擊 音之隔音等級. --. E 989 衝擊隔音等級 (IIC). 現場測定值評估 8465 建築物隔音等級-樓 版衝擊音級之隔音 等級 717-2 建築物及構件衝擊 音之隔音等級 A 1419-2 建築物及構件樓版 衝擊音現場量測之 隔音量. E 989 衝擊隔音等級 (IIC).
(42) 建築音響館實驗架構及營運規劃之研究. 三、吸音量測及評估各項實驗之國家標準 有關吸音方面之國家標準可分為管內法建築材垂直射入吸音率 測定法及餘響室法吸音率測定法兩種，其中以餘響室法吸音率測定法 為國際上通用實驗室量測吸音率方法，而管內法則偏重於材料快速簡 易之量測方法，以目前建築音響館之建置主要即以 CNS 9056 餘響室 法 吸 音 率 方 法 為 主 要 測 定 方 法 ， 此 部 份 則 又 可 與 國 際 標 準 ISO 354:1985 餘響室吸音率法接軌，ASTM 及 JIS 均有有關吸音率測定方 法之規定，CNS 無性能等級之評估方法，ASTM 則有 NRC 之評估 規定，如表 3-2.4、3-2.5 所示。 表 3-2.4 CNS 有關吸音測定方面之標準 類別 建 築 物. 標準名稱 量 測. 13208 管內法建築材垂直射入吸音率測定法. 制定. 修訂. 1993 年. -. 9056. 餘響室法吸音率測定法. 1982 年. 1986 年. 9057. 玻璃棉吸音材料. 1982 年. -. 9659. 岩棉吸音材料. 1982 年. -. 9957. 吸音用開孔鋁板. 1983 年. -. 1983 年. -. 1979 年. 1998 年. 1984 年. 1995 年. 1982 年. -. 1984 年. 1995 年. 材. 評. 10211 吸音用開孔石棉水泥板. 料. 估. 9465. 吸音用開孔石膏板. 10638 岩棉裝飾吸音板 9058. 玻璃棉吸音材檢驗法. 10995 岩棉裝飾吸音板檢驗法. 表 3-2.5 各國材料吸音率量測標準 國家 標準 CNS ISO JIS ASTM. 量測. 評估. 實驗室測定法 9056 餘響室法吸音率測定法 354 餘響室法吸音率量測 A 1409 餘響室法吸音率量測 C 423 餘響室法吸音率量測. 管內法 13208 管內法建築材料垂直入射吸音率測定法 10534-1 管內法使用標準音波吸音率測定法 A 1405 管內法使用標準音波吸音率測定法 C 384 管內法音響材料吸音率測定法 E1050 音響材料之吸音率使用一個管子兩個 麥克風和數位頻率系統. 32. -. NRC.
(43) 第三章 建築音響性能基準與量測評估方法. 四、消音器性能量測及評估之國家標準 如表 3-2.6 所示 CNS 目前並無消音箱性能實驗室量測規定， ISO 、ASTM 則有相關量測方法。 表 3-2.6 R1 實驗室消音箱實驗室量測及評估標準 國家 標準. 量測. 評估. --. --. CNS. ISO. 7235. 消音箱量測程序-動態插入損失. 3741. 溫濕度容許偏差測定. 354. 餘響室空氣音之測定. E477. -內貼材料及預鑄消音器之音響及氣流量測. JIS ASTM. --. ---. 五、設備音功率量測及評估之國家標準 無論何種產品於量測音壓位準或頻率分析時，均不希望其量測值 受外界環境或其它物體之反射音等所干擾，因此，需要一間不受外界 環境影響又能隔絕其它音源及避免近音場反射之實驗室，此為無響 室，如表 3-2.7 所示 CNS、ISO 、JIS 均有有關無響室及半無響室以 及音功率量測法之相關規定。. 表 3-2.7 A1, A2 實驗室無響室及半無響室量測及評估標準 國家 標準. 量測. 評估. CNS. 14657 聲學-測定噪音源聲功率位準的精密級方法-用於無響室和半無響室. --. ISO. 3745 音源音功率級的定義-無響室及半無響室的量測程序方法. --. JIS ASTM. 3741. 溫濕度容許偏差測定. Z8732. 無響室音響之音功率測試方法 --. ---. 33.
(44) 建築音響館實驗架構及營運規劃之研究. 第三節. 小結. 經本章國內外目前已執行或修訂中之建築音響性能相關基準、法 規或標章之討論以及 CNS 與國際標準之比較分析結果如下： 1.建築音響館將成為未來修訂防音法規與標章認證流程中之重要 檢測單位，將提供有公信力之建材音響性能數據，作為訂定基準之 依據。 2.考慮未來與國際接軌，建築音響館建立之標準量測方法將可作 為 CNS 修訂量測方法與評估方法之參考依據。 3.建築音響館除了協助綠建材標章制度之推行之外，並將促進國內 防音建材之研發。. 表 3-3.1 防音性能相關指標基準 防音性能相 關指標基準. 構造部位. 指標. 牆壁之 D 值 分戶牆 窗戶之隔音等級曲線 門扇之 Ts 值 建築 技術規則. 分戶樓板. 輕量樓板衝擊音隔音等級 L 值 重量樓板衝擊音隔音等級 L 值 樓板之值 D 牆壁之 D 值. 分間牆 窗戶之隔音等級曲線 門扇之 Ts 值. 樓板. 輕量樓板衝擊音隔音等級 L 值 重量樓板衝擊音隔音等級 L 值 樓板之 D 值. 34. 大於或等於 D-40 大於或等於 25 隔音等級曲線 大於或等於 Ts-25 小於或等於 L-75 小於或等於 L-65 大於或等於 D-40 大於或等於 D-40 大於或等於 25 隔音等級曲線 大於或等於 Ts-25 小於或等於 L-75 小於或等於 L-65 大於或等於 D-40. 測試與評估方法 CNS8466 CNS8465 CNS8466 CNS10486 CNS8466 CNS7184 CNS8464 CNS8465 CNS8464 CNS8465 CNS8466 CNS8465 CNS8466 CNS8465 CNS8466 CNS10486 CNS8466 CNS7184 CNS8464 CNS8465 CNS8464 CNS8465 CNS8466 CNS8465.
(45) 第三章 建築音響性能基準與量測評估方法. 表 3-3.1(續) 防音性能相關指標基準 防音性能相 關指標基準. 構造部位. 指標. 牆壁之 D 值 隔音性能 窗戶之隔音等級曲線 綠建材標章制 度高性能之綠 建材. 住宅室內環境 品質性能基準. 門扇之 Ts 值. 大於或等於 D-40 大於或等於 25 隔音等級曲線 大於或等於 Ts-25. 輕量樓板衝擊音隔音等級 L 樓板隔音性 值 能 重量樓板衝擊音隔音等級 L 值 吸音率 吸音材 分界牆隔音性能. 吸音率不得小於 0.7 D 值(分為四等級). 外牆開口部隔音性能. D 值(分為三等級). 輕量衝擊源樓版隔音性能. L 值(分為四等級). 重量衝擊源樓版隔音性能. L 值(分為四等級). 小於或等於 L-75 小於或等於 L-65. 測試與評估方法 CNS8466 CNS8465 CNS8466 CNS10486 CNS8466 CNS7184 CNS8464 CNS8465 CNS8464 CNS8465 CNS9056 CNS8466 CNS8465 CNS8466 CNS8465 CNS8464 CNS8465 CNS8464 CNS8465. 綠建築室內環 境指標. 外牆、分界牆. 列舉構造. --. 窗 樓板. 列舉構造 列舉構造. --. 35. --.
(46) 建築音響館實驗架構及營運規劃之研究. 36.
(47) 第四章 建築音響館之實驗架構. 第四章 建築音響館之實驗架構 第一節 音響館之目的及任務 近年來隨著國人對居住環境、工作場所之環境要求水準的提高， 建築物之隔音性能要求也相對提高，以目前國內各大學音響實驗室隔 音檢測的案例日增，顯示國人對於隔音要求日益重視。因應國際趨勢 與社會需求，國家實驗室建築音響館正積極進行建置，預計 2004 年 完工營運。 建築音響館建立之目的除了可進行音響之基礎性研究以外，亦應 著重致力於有關提升國人居住品質及開拓國際市場競爭力之實用性 研究，對材料之檢驗及研究以助國內業界之產品研發，以提升國內業 界廠商之國際競爭力。 建築音響館，涵蓋音壓法、音強法之實驗室、消音箱實驗室、上 下兩室之樓版衝擊音實驗室、標準餘響室及無響半無響室，對於未來 之材料檢測及各類音響建材之研發均具完整之條件，以建物性能檢定 四項條件而言，其中包括檢測實驗室、檢測儀器、檢測標準方法、檢 測技術人員，故未來實驗室在人才訓練、材料檢測、研究、實驗標準 方法之比較探討、參與國際音響性能規範之制定，均為音響實驗館未 來重要之任務。 建築音響館預期效益如下： 1.藉由建材音響性能實驗之定量評估，作為訂定國內建築防音基準之 參考。 2.藉由音響相關研究可協助建立舒適健康之室內音環境基準，以維護 國人居住品質。 3.協助國內高性能之音響建材之研發，並提昇國內音響建材產業之國 際競爭力。. 37.
(48) 建築音響館實驗架構及營運規劃之研究. 第二節 建築音響館之實驗架構 建築音響實驗館可依其實驗室之不同施以不同類別之實驗，實驗 架構分為消音器性能、構材隔音性能、設備性能、環境及心理感知等 類。實驗架構如表 4-2.1、圖 4-2.1 所示： 表 4-2.1 各實驗室之性能檢測分類表 實驗室名稱. 類別. 檢測項目. 設備性能試驗. 1.消音箱消音性能 2.消音箱壓損量測. R2/R3 餘響室 （樓版衝擊音實驗室）. 建材組件音響 性能試驗. 1.樓版衝擊音隔音性能 2.樓版衝擊振動 3.屋頂版隔音測定. R4/R5 餘響室 (隔音性能實驗室). 1.外牆及分界牆隔音 建 材 組 件 音 響 2.室間牆板隔音性能 3.門隔音性能 性能試驗 4.窗隔音性能. R1 餘響室 （消音箱性能實驗室）. 餘響室法吸音率 1.多孔質材料吸音率 2.版狀材料吸音率 3.膜狀材料吸音率 建 材 組 件 音 響 4.成形天花吸音板吸音率 R6 餘響室 （吸音係數實驗室） 5.穿孔版吸音率 性能試驗 6.空間吸音體吸音力 7.彈性材料吸音率 8.座椅傢俱吸音力 9.其它 音強法聲音透過損失 R6/A3 餘響室/音強吸音室 建 材 組 件 音 響 檢測項目與 R4/R5 餘響室相 （音強法隔音性能實驗室量 性能試驗 同 測）. 38.
(49) 第四章 建築音響館之實驗架構. 表 4-2.1（續） 各實驗室之性能檢測分類表 實驗室名稱 A1 全無響室 （設備音壓及音功率位 準量測實驗室）. 類別. 設備性能試驗. 設備性能試驗. A2 半無響室 （設備音壓及音功率位 準量測） 環境及心理試驗. 39. 檢測項目 音功率量測 1.泵之音功率量測定 2.風扇之噪音量測定 3.工業產品噪音量測定 4.其它 音功率量測 1.泵之音功率量測定 2.風扇之噪音量測定 3.工業產品噪音量測定 4.其它 環境噪音縮尺模型 有關之生理及心理實驗 1.音響之心理量測 2.聽覺感知之心理量測 3.聽覺對腦波影響之量測 4.IACC 心理感知影響量測 5.其它.
(50) 建築音響館實驗架構及營運規劃之研究 內貼吸音材料之風 管 消 音 器 消音箱消音性能 R1 實驗室 建 築 音 響 館 實 驗 架 構. 出風口消音箱 消音箱壓損 其它消音裝置 均. R2/R3 實驗室. 樓版衝擊隔音性 能 樓版衝擊振動性 能. 質. 版. 浮. 式. 樓. 版. 架. 高. 地. 板. 表. 面. 材. 緩. 衝. 材. 其. 它. 組. 合. 單 一 均 質 牆 板 R4/R5 實驗室. 牆板隔音性能. （音壓法測定）. 牆板衝擊音性能. R6/A3 實驗室. 疊. 合. 牆. 阻 尼 約 束 牆 門 隔 音 性 能 空. （音強法測定）. 心. 牆. 窗 隔 音 性 能 彈 性 三 明 治 牆 中 空 雙 層 牆 中 空 填 棉 牆 R6 實驗室. 各類材料吸音性 能 傢俱吸音性能. 多 孔 質 材 料 版. 狀. 材. 料. 其它材料吸音性 能. 膜. 狀. 材. 料. 成 形 天 花 板 穿 孔 板 材 料 空 間 吸 音 體 彈. 性. 材. 料. 泵 之 噪 音 量 風 扇 之 噪 音 量 A1 實驗室. 音 功 率 量 測 其它工業產品之噪音量. 音響之心理實驗. A2 實驗室. 音 功 率 量 測. 聽覺感知心理實驗. 環境縮尺模型實 驗. 聽覺對腦波之影響. 有關生 理及 心 理實驗. IACC 心理感知實 其. 圖 4-2.1 實驗室實驗架構圖 40. 它. 實. 驗.
