國 立 交 通 大 學
電信工程學系碩士班
碩 士 論 文
利用列表顯示線上封包統計
連續測試分散式阻斷服務攻擊
Sequential testing with tabulated
online packet statistics for DDoS Detection
研 究 生：吳孟諭
指導教授：李程輝 教授
利用列表顯示線上封包統計
連續測試分散式阻斷服務攻擊
Sequential testing with tabulated
online packet statistics for DDoS Detection
研 究 生：吳孟諭 Student：Meng-Yu Wu
指導教授：李程輝 教授 Advisor：Prof. Tsern-Huei Lee
國立交通大學
電信工程學系碩士班
碩士論文
A Thesis
Submitted to Institute of Communication Engineering College of Electrical Engineering and Computer Science
National Chiao Tung University in Partial Fulfillment of the Requirements
for the Degree of Master of Science
in
Communication Engineering June 2005
Hsinchu, Taiwan, Republic of China.
利用列表顯示線上封包統計
連續測試分散式阻斷服務攻擊
研究生：吳孟諭 指導教授：李程輝 教授
國立交通大學電信工程學系碩士班
中文摘要
在這篇論文裡，我們提出一種有效率偵測與過濾阻斷服務攻擊的方法。 我 們的系統叫 STTOPS（Sequential Testing with Tabulated Online Packet Statistics for DDoS Detection）能在一個緊密，固定尺寸的架構裡使用有效 的探索法監控許多網路位址。 我們證明與 TOPS 相比較，STTOPS 在一個標準基 準數據集方面有更高的平均準確和更低的平均誤報警能發現阻斷服務攻擊。與 TOPS 相比較，STTOPS 的關鍵好處是它使用較少的計算資源，而且在攻擊期間不 會減慢下來。Sequential testing with tabulated
online packets statistics for DDoS Detection
Student：Meng-Yu Wu Advisor：Prof. Tsern-Huei Lee
Department of Communication Engineering
National Chiao-Tung University
Abstract
In this thesis, we present an efficient method for detecting and filtering denial-of-service bandwidth attacks. Our system called STTOPS （Sequential Testing with Tabulated Online Packet Statistics for DDoS Detection） can monitor a large number of network addresses in a compact, fixed-size structure using several effective heuristics. We demonstrate that STTOPS can detect bandwidth attacks in a standard benchmark dataset with a higher average accuracy and a lower average false alarms than TOPS. A key benefit of STTOPS is that it uses less computational resources than TOPS and does not slow down during an attack.
誌謝
能完成這篇論文，首先我最想感謝的是我的指導教授李程輝老師，老師使我 真正知道什麼才是做學問的態度和精神。他總是能夠適時的引導我到正確的方向 上，就像是研究道路上的一盞明燈，讓初窺學術研究領域的我不至於迷失方向。 老師是一個真正的學者，他在研究過程中對學問的嚴謹和尊重，使我深深折服和 欽佩。我祝福老師，希望他身體健康，萬事如意。同時我也要感謝蔣名駿和林冠 亨同學對我寫程式上的幫忙，不厭其煩的讓我詢問。 iii目錄
中文摘要...i 英文摘要...ii 致謝...iii 內容...iv 表目錄...v 圖目錄...vi 第一章 簡介...1 第二章 相關成果...3 2.1 線上封包統計之多層樹狀資料結構...3 2.2 線上表列式封包統計...5 2.3 連續假設試驗...6 第三章 提出的演算法...9 列表顯示線上封包統計連續測試...9 第四章 模擬結果...124.1 1999 DARPA evaluation Data Set...12
4.2 比較線上表列式封包統計模擬結果...26
第五章 結論...35
表目錄
表 4.1：1999 Week 4 Monday attack information...14
表 4.2：1999 Week 4 Wednesday attack information...15
表 4.3：1999 Week 4 Friday attack information...16
表 4.4：1999 Week 5 Monday attack information...18
表 4.5：1999 Week 5 Tuesday attack information...20
表 4.6：1999 Week 5 Thursday attack information...23
表 4.7：1999 Week 4 Wednesday...26
表 4.8：K 值對偵測率與錯誤警告的影響...27
表 4.9：n 值對偵測率與錯誤警告的影響...28
表 4.10：α值對偵測率與錯誤警告的影響...29
表 4.11：STTOPS DoS Detection vs TOPS...33
圖目錄
圖 2.1 MULTOPS...3
圖 2.2 MULTOPS expansion and contraction...4
圖 2.3 Example of TOPS table showing entries for IP address 100.0.2.255 ... 5
圖 2.4 Sequential hypothesis testing concept plot...8

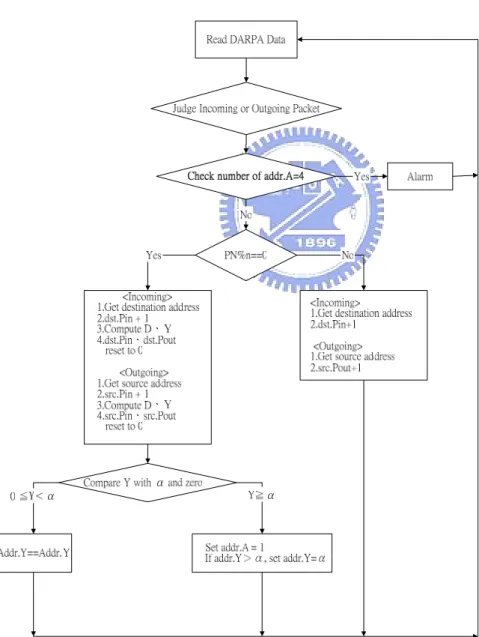

圖 3.1 STTOPS DoS Detection flow chart...11
圖 4.1 1999 Simulation Network Topology...14
圖 4.2 α值對偵測率的影響... 30
圖 4.3 α值對錯誤警告的影響... 30
圖 4.4 TOPS 1999 Week 4 Wednesday Rmax versus Number of alarms...31
圖 4.5 STTOPS Detection 1999 Week 4 Wednesday Rmax versus Number of alarms...32
圖 4.6 STTOPS 與 TOPS 的攻擊封包偵測率比較圖...34
第一章
簡介
隨著科技的演變，電腦和網路已逐漸成為人與人之間溝通的主要工具，隨著 使用者數目與需求的因素，網路頻寬不斷的增加，從早期的數據機（56kbits/sec） 上網到現在用ＡＳＤＬ(2Mbits/sec)為主流,可見網路成長的力道之強勁。隨著 網路的發展伴隨而來的是網路安全這個重要的課題，很多使用者藉由電腦與網路 彼此溝通，但是由於現有的網路架構與規範不足，致使很多分散式阻斷服務攻 擊、駭客入侵、蠕蟲感染等各式各樣網路安全事件層出不窮，導致現在很多專家、 學者全力投入研究網路安全這個重要的課題。 網路安全的問題又以分散式阻斷服務攻擊最為聞名，依照攻擊原理分成兩 類：（1）頻寬攻擊（2）系統資源攻擊。頻寬攻擊的原理是利用分散在各地的電 腦主機，針對網路鏈結（network link）送大量的垃圾封包塞滿它的頻寬，當網 路鏈結的頻寬被垃圾封包佔滿時，就會導致使用者無法連線而達到阻斷服務的目 的。系統資源攻擊的原理是利用分散在各地的電腦主機，針對某一台電腦主機與 它建立許多半開的連線（half-open connection），導致正常的使用者無法與它 建立連線而達到阻斷服務的目的。兩者的攻擊原理相似，但是攻擊對象不同，衍 伸出的問題解決方式也不相同。就頻寬攻擊而言，在攻擊者端由於攻擊的流量不 大，不易偵測到流量的異常，但是經由網路慢慢匯集到受害者端時，攻擊流量就 相當驚人，導致受害的網路連線無法處理那麼多封包，產生進出邊緣路由器（edge router）網路流量不對等的現象發生。經由邊緣路由器進入受害者網路的流量很 大，但出去受害者網路的流量相對的很小，我們就利用此項特性來偵測頻寬攻 擊。就系統資源攻擊而言，攻擊者端會與受害者端建立許多半開的連線，受害者 端可以縮短等待連線建立的時間、限制建立半開連線的數目等方式來因應，有趣的是攻擊者端送出許多建立連線的 SYN 封包，但是攻擊封包填上造假的源位址， 導致 ACK 封包無法送回到攻擊者端，這也存在進出邊緣路由器封包不對等的現 象，也可利用上述的偵測方式去偵測。 許多有關處理分散式阻斷服務攻擊的方法已經被提出。入口過濾（Ingress filtering）[4]試著在攻擊者端檢查源位址是否符合子網路位址相符，如果不符 合就認定它有攻擊企圖而將它丟棄。另一種替代的方法是利用啟發規則 （heuristic rule）來分析區域網路和偵測可惜封包。舉例來說，基於歷史過濾 (history-based filtering)[9]在攻擊期間，會根據過去記載的源位址來丟棄之 前沒見過的源位址封包。它所根據的原理是在攻擊期間，許多新的源位址都是經 過造假用來做攻擊用途。在這篇論文當中，我們著眼於之前提過的進出網路流量 不對等，這項重大特徵是由 Gil 和 Polleto 兩位先生在 MULTOPS（Multi-Level Tree for Online Packet Statistics）[2]這篇論文中所提出。後來又有 Samuel Abdeisayed*、 David Glimsholt*、 Christopher Leckie、 Simon Ryan 和 Samer Shami*提出 TOPS（tabulated online packet statistics）[1]加以改進。TOPS 這篇論文最主要的貢獻是提出新穎的資料結構，但偵測攻擊方式則有相當的複雜 度。另外在蠕蟲偵測方面，Stuart E. Schechter、Jaeyeon Jung 和 Arthur W. Berger 提出 Sequential hypothesis testing [3]，利用條件機率漸進式的推斷 是否遭受蠕蟲攻擊，這個概念相當簡單且實用。我們在本篇論文中將會結合 TOPS 與 Sequential hypothesis testing 兩種概念的優點，大大簡化分散式阻斷服務 攻擊的偵測方式。
第二章
相關成果
在上述簡介中我們曾提及 MULTOPS、TOPS 與 Sequential hypothesis testing 這三種偵測方法，我們在以下段落中，分別依序介紹它們的方法與優缺點。
2.1 線上封包統計之多層樹狀資料結構
首先，要介紹的機制是 MULTOPS，它是一個樹狀的資料結構，裡面每個節點 都包含了子網路字首（subnet prefix）的封包速率統計資料且依照不同聚集層 級(aggregation level)而有所不同。見下圖 2.1。 圖 2.1 MULTOPS MULTOPS 是根據位址分為四個層級，它的範圍包含了所有 IPv4 位址。在樹 狀資料結構裡的每個節點都包含了 256 筆資料，每筆資料包含了 to-rate、 from-rate 和一個指標指向下一個層級的節點。依照樹的層級不同而有 0-bit、8-bit、16-bit 與 24-bit 字首的差別，越高層級的節點就包含了從它以下所有 節點的 to-rate、from-rate 聚集得總和。
MULTOPS 有個很重要的前提就是假定在正常運作下，從 A 到 B 的封包速率是 正比於從 B 到 A 的封包速率。利用這個特性將機制為攻擊者模式和受害者模式， 在攻擊者模式下 from-rate 除以 to-rate 若低於 Rmin(threshold)，就往下長出 新的節點繼續監控，若是聚集的 from-rate 除以 to-rate 沒有低於 Rmin 就放棄 自它以下的節點，利用這樣動態管理的方式進行網路流量的監控。受害模式亦 然，差別在於 from-rate 除以 to-rate 要高於 Rmax(threshold)才會往下增生新 的節點。見圖 2.2。
圖 2.2 MULTOPS expansion and contraction
此種方法的優點是，他看出了分散式阻斷服務攻擊進出流量不對等的特性。 最大的缺點在於，動態管理樹狀資料結構不是一件容易的事，特別是在高速網路
下會造成 CPU 龐大的運算負擔，所以衍生出 TOPS 改良來這項機制。
2.2 線上表列式封包統計
TOPS (Tabulated Online Packet Statistics)是放置於邊緣路由器上(leaf router)，採用固定大小的資料結構來監控網路流量的異常，見下圖 2.3。
圖 2.3 Example of TOPS table showing entries for IP address 100.0.2.255 它依據 IP 位址的特性(ex.140.113.13.112)建立四個大小含有 256 個格子 (entry)的表格，每個格子裡都有兩個參數分別記載進來(Pin)與出去(Pout)子網 路的封包流量，再依照 Pin/Pout 的比值去判斷是否遭受攻擊，所利用的偵測原 理與 MULTOPS 相似。它最大的貢獻在於有新穎的資料結構提供儲存統計資料，大 大減低原本 MULTOPS 的動態運算量，使得路由器在遭受攻擊的情況下，也不會耗 損太多的運算資源。 為了提高發出警報的準確性，加入了確定門檻(certainty threshold)，這
是個不易實現的方法，必須要根據進來或出去目標網路的封包速率產生一個累積 機率分布，再根據累積分布判斷是否為遭受攻擊。要儲存此項資訊實為不易，是 實現 TOPS 最大的困難。
2.3 連續假設試驗
在蠕蟲偵測方面，善意的電腦主機只會和遠端系統，試著建立應該會建立成 功的連線，但是受到蠕蟲感染的電腦主機，則是會盡一切所能感染其他的電腦主 機，但是因為有些電腦它的某個連接埠沒開，甚至是電腦主機沒開機，導致在一 定時間內很多的連線是失敗的，這個現象跟 TCP SYN Flooding 很像，差別在於 受到蠕蟲感染的電腦主機是一台對多台電腦主機進行感染，而 TCP SYN Flooding 則是多台電腦主機攻擊一台電腦主機，衍伸出來的偵測位置則有差異。遭受蠕蟲 感染的電腦主機在發動攻擊時，會在它所經過的邊緣路由器就被偵測到，而發動 TCP SYN Flooding 攻擊的意圖，則是在遠處受害者端的邊緣路由器才被偵測到。 但是兩者的偵測原理都是一樣的，在一定時間內若是建立連線失敗的次數太多， 我們就會懷疑是否發生發生攻擊。以下我們就簡略介紹 Sequential hypothesis testing 的偵測方式。 設定 Yi 是一個代表第 i 次連線結果的隨機變數。如果連線成功，Yi=1；如 果連線失敗，Yi=0。又設定 H1 是某台電腦主機在從事攻擊的前提，H0 是沒有在 從事攻擊。假設以 Hj 為前提之下，隨機變數 Yi|Hj，i=1,2,3,…，彼此是獨立 同分佈（independent and identically distribution）。換句話說，在以某個 條件為前提之下，任意兩個想建立連線的嘗試都會有相同的可能性成功，他們成 功的機會也彼此不相關。我們表示白努力隨機變數 Yi 的分布如下：
給定善意主機建立連線的成功機率比被蠕蟲感染的主機還高，θ0＞θ1。
Sequential hypothesis testing 是藉著一連串發生的事件 Yn≣（Y1,Y2,… Yn）來判斷是否遭受攻擊。藉著產生一個比率Λ(Yn)，分子是一連串事件 Yn 在 H0 前提下的條件機率，分母是一連串事件 Yn 在 H1 前提下的條件機率。Λ(Yn) 表示如下： 由於任意兩個前提下的機率分佈為獨立同分佈，我們可以將上式在分解成下式： 假設第 i 次的觀察ψ(Yi)，表示如下： 由上式可知，當建立連線成功時，ψ(Yi)＞1；當建立連線失敗時，ψ(Yi)＞1。 設定上限η1，超過上限時我們選定 H1 也就是遭受攻擊。設定下限η0，低於下
限時我們選定 H0 也就是沒有遭受攻擊。示意圖如下：
圖 2.4 Sequential hypothesis testing concept plot
Sequential hypothesis testing 的概念由此就可以看出來，藉著觀察一段 時間所發生的事件去判定實際的狀況，我們將運用這個概念在我們的架構中去簡 化 TOPS 的運算，結合兩者概念的優點做出混合式分散阻斷服務攻擊偵測。
第三章
提出的演算法
在第二章相關成果當中，我們提及了 TOPS 與 Sequential hypothesis testing，這兩個方法各有優點，我們要把它們各自的優點取出成為另一個機制。 我們試著討論在偵測分散式阻斷服務攻擊時，第一、要儲存哪些資訊，第二、要 用什麼方式儲存才會精簡，第三、儲存的資料要如何運用來取得判斷遭受攻擊的 依據。我們會在以下的段落文字裡詳細的探討，並提出一套完整的偵測架構 STTOPS（Sequential Testing with Tabulated Online Packet Statistics）。
首先，我們擬採用 TOPS 的儲存架構去存取進出邊緣路由器的封包數(Pin、 Pout over some interval t)，假設採用受害者模式(victim mode)，TOPS 是利 用 R=Pin/Pout 的比值來判斷是否發生異常，若 R＞Rmax，則發出警告(alarm)， 再經過之前所儲存的流量累積機率分布去判定是否發生攻擊(attack)，困難點在 於要儲存累積機率分布不是一件容易的事，所以我們將利用 sequential
hypothesis testing 的概念來簡化所需的運算。一樣針對每個 table entry 儲 存兩個變數 Pin、Pout，再加上兩個變數 A(A 初始值設為 0)與 Y(Y 初始值設為 0)。在之前 TOPS 是利用比值 R=Pin/Pout > Rmax，在此我們轉換成 D = Pin－Rmax * Pout 簡化計算之複雜度，若 D≧0，則發出警告(alarm)、把 Y 加一，若 D＜0， 則視為正常，把 Y 減一。每次更改 Y 值後，把 Y 與我們事先設定好的門檻
(threshold)α做比較。若 Y≧α，則判定為攻擊狀態(attack)，A 設為 1； Y 若大於α，則 Y 設定為α，是因為不想讓 Y 無限制的往上升，導致前面的攻擊偵 測會影響到後面的攻擊偵測。若 0≦Y＜α，則 Y、A 值不變。在判定單一 entry 是否為攻擊或正常狀態之前，我們不對可疑封包採取任何的措施，一旦某個 IP 位址有四個的 table entries 判定為攻擊狀態(k=4)，則採取限流(throttle)等
相關因應措施。
以下的流程圖是因應 MIT Lincoln Lab 1999 DARPA data set 所做的修改， 把 t 改為讀入的封包數 n。每讀進 n 個封包數就去做一次判斷是否異常，並比較 Y 的值是否有超過上限α。換而言之，我們從流量觀察中去推斷目前子網路的流 量是否正常或是遭受到攻擊。下圖 3.1 是混合式阻斷服務攻擊偵測的流程圖。
一開始先從 MIT Lincoln Lab 1999 DARPA data set 提供的 tcpdump 檔案裡 讀出一個封包資料，利用 IP 標頭裡的目的地位址資料來判斷此封包是進入或出 去子網路，再藉著路由器上統計資料來判斷此封包的目的地位址是否遭受攻擊， 如果遭受攻擊就發出警告，如果沒有遭受攻擊，就進行進出封包流量統計。直到 讀入的封包數達到 n 時，就計算全部表格的 Y 值且判斷是否超過上限α，並把進 入封包數（Pin）與出去封包數（Pout）歸零重新計數。反覆經過數次統計，若 Y≧α，判定為遭受攻擊並把 A 設為 1，如果 Y≧α，把 Y 設定為α。若 0≦Y＜ α，則保留 Y、A 的值讓之後的統計再去判斷。
第四章
模擬結果
在這一章，我們將介紹由 MIT Lincoln Lab 所製作的 1999 DARPA off-line intrusion data set[6]，它主要是包含了入侵資料(intrusion data set)，但 是也有若干阻斷服務攻擊資料包含在裡面，我們的模擬是使用這些資料去做測 試。在我們的模擬中，我們是利用第四和第五個禮拜的資料去做測試，最後跟 TOPS 所列出的模擬結果做比較。
4.1 1999 DARPA evaluation Data Set
在 1999 DARPA off-line intrusion data set 裡，第四和第五個禮拜包含 了一些阻斷服務攻擊的資料在裡面，它的攻擊分成許多類型，我們的目標設定在 偵測外部電腦主機對特定監視的網域所做的攻擊與特定監視網域遭受攻擊時進 出不對等流量特性的正確性。從外部電腦主機發動的攻擊分為兩種類型：(1)TCP SYN floods (2)ICMP floods。進一步檢視 TCP SYN floods 發現大多數的 SYN 封包都會被受害者承認(acknowledged)。因此這種類型的低強度 TCP SYN floods 將不會被偵測出來，因為進出流量不對等的比重太低，所以我們就專注屬於 ICMP floods 類型名字叫做 pod 與 smurf。在 TOPS 這篇論文把 pod 與 smurf 當成是必 須偵測出的攻擊，而其他的阻斷服務攻擊偵測當成是額外的優勢。下圖 4.1 為 1999 年模擬的網路拓圖。
圖 4.1 1999 Simulation Network Topology
以下的表格是根據 TOPS 所拿來做測試資料的日期，再依照 MIT Lincoln Lab 所 提供的詳細攻擊資料，製作成表格以方便有需求的人可以使用。其中 pod 與 smurf 攻擊都用粗體顯示以方便辨識。
表 4.1：1999 Week 4 Monday attack information
Week Day Attack Time Duration Attacker Victim 4 Mon ps 08:18:35 00:46:05 209.154.98.104 172.16.112.50 4 Mon sendmail 08:48:12 00:00:02 202.49.244.10 172.16.114.50 4 Mon ntfsdos 09:08:00 00:08:00 172.16.112.100 172.16.112.100 4 Mon portsweep 09:15:05 00:20:32 172.16.118.20 172.16.113.50 4 Mon sshtrojanInstall 09:36:23 00:05:23 202.77.162.213 172.16.114.50 4 Mon portsweep 11:15:15 00:04:01 172.16.118.50 192.168.1.1 4 Mon xsnoop 11:22:43 00:01:17 128.223.199.68 172.16.114.168 4 Mon snmpget 11:45:12 00:33:31 204.97.153.43 172.16.0.1 4 Mon guesstelnet 11:47:16 00:00:10 192.5.41.239 172.16.113.50 4 Mon portsweep 12:22:15 00:05:01 153.107.252.61 172.16.112.100 4 Mon guessftp 13:33:16 00:00:22 172.16.118.70 172.16.112.50 4 Mon ftpwrite 13:58:16 00:05:45 194.27.251.21 172.16.112.50 4 Mon yaga 15:50:15 04:13:06 172.16.118.70 172.16.112.100 4 Mon crashiis 16:13:08 00:00:05 172.16.118.70 172.16.112.100 4 Mon portsweep 16:27:10 00:04:56 202.077.162.213 172.16.114.169 4 Mon secret 18:24:19 00:08:41 195.115.218.108 172.16.112.50 4 Mon secret 18:24:19 00:08:41 195.115.218.108 172.16.112.50 4 Mon smurf 21:34:16 00:00:11 6.238.105.108 172.16.112.50

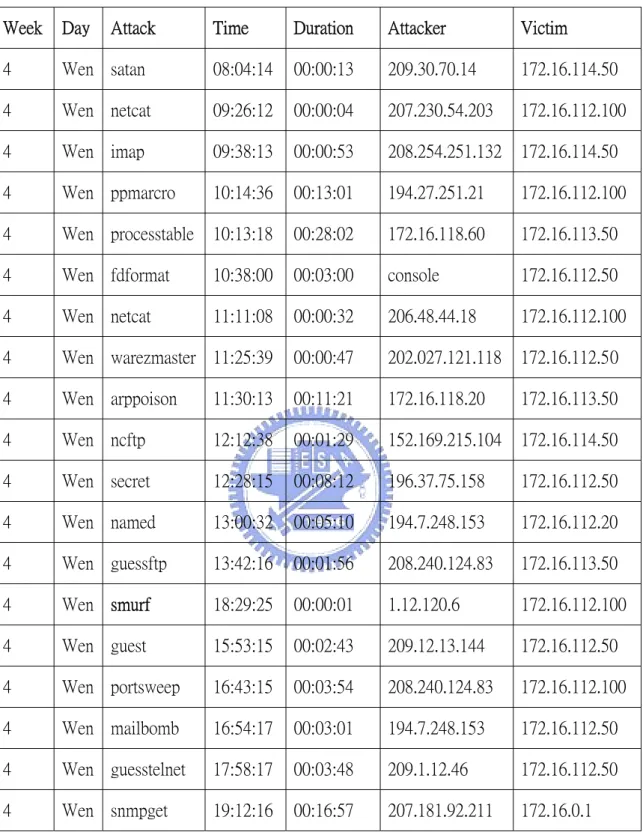

表 4.2：1999 Week 4 Wednesday attack information Week Day Attack Time Duration Attacker Victim 4 Wen satan 08:04:14 00:00:13 209.30.70.14 172.16.114.50 4 Wen netcat 09:26:12 00:00:04 207.230.54.203 172.16.112.100 4 Wen imap 09:38:13 00:00:53 208.254.251.132 172.16.114.50 4 Wen ppmarcro 10:14:36 00:13:01 194.27.251.21 172.16.112.100 4 Wen processtable 10:13:18 00:28:02 172.16.118.60 172.16.113.50 4 Wen fdformat 10:38:00 00:03:00 console 172.16.112.50 4 Wen netcat 11:11:08 00:00:32 206.48.44.18 172.16.112.100 4 Wen warezmaster 11:25:39 00:00:47 202.027.121.118 172.16.112.50 4 Wen arppoison 11:30:13 00:11:21 172.16.118.20 172.16.113.50 4 Wen ncftp 12:12:38 00:01:29 152.169.215.104 172.16.114.50 4 Wen secret 12:28:15 00:08:12 196.37.75.158 172.16.112.50 4 Wen named 13:00:32 00:05:10 194.7.248.153 172.16.112.20 4 Wen guessftp 13:42:16 00:01:56 208.240.124.83 172.16.113.50 4 Wen smurf 18:29:25 00:00:01 1.12.120.6 172.16.112.100 4 Wen guest 15:53:15 00:02:43 209.12.13.144 172.16.112.50 4 Wen portsweep 16:43:15 00:03:54 208.240.124.83 172.16.112.100 4 Wen mailbomb 16:54:17 00:03:01 194.7.248.153 172.16.112.50 4 Wen guesstelnet 17:58:17 00:03:48 209.1.12.46 172.16.112.50 4 Wen snmpget 19:12:16 00:16:57 207.181.92.211 172.16.0.1

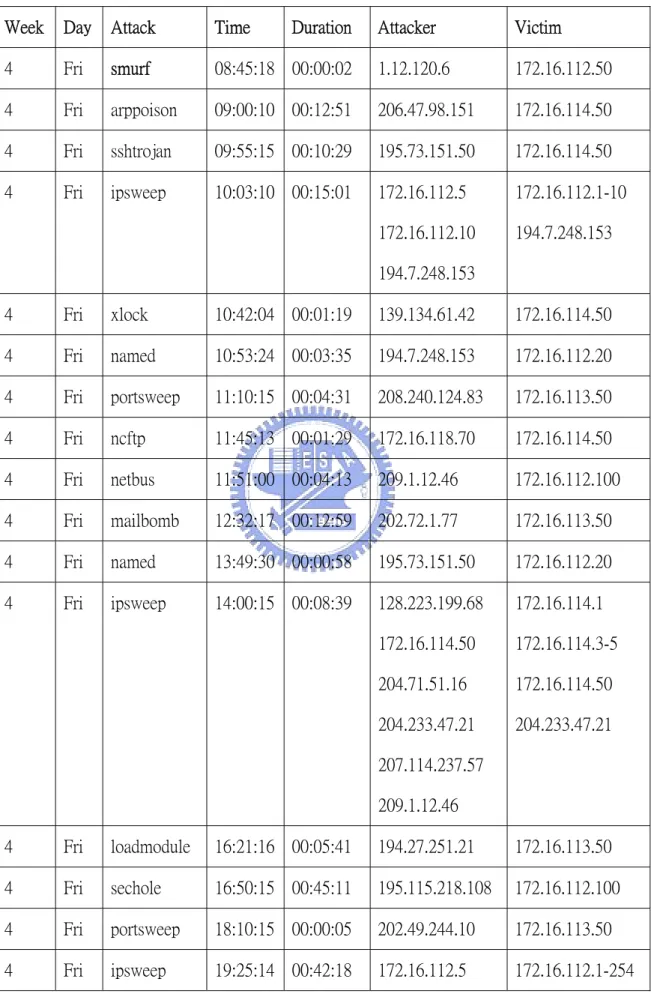

表 4.3：1999 Week 4 Friday attack information Week Day Attack Time Duration Attacker Victim 4 Fri smurf 08:45:18 00:00:02 1.12.120.6 172.16.112.50 4 Fri arppoison 09:00:10 00:12:51 206.47.98.151 172.16.114.50 4 Fri sshtrojan 09:55:15 00:10:29 195.73.151.50 172.16.114.50 4 Fri ipsweep 10:03:10 00:15:01 172.16.112.5 172.16.112.10 194.7.248.153 172.16.112.1-10 194.7.248.153 4 Fri xlock 10:42:04 00:01:19 139.134.61.42 172.16.114.50 4 Fri named 10:53:24 00:03:35 194.7.248.153 172.16.112.20 4 Fri portsweep 11:10:15 00:04:31 208.240.124.83 172.16.113.50 4 Fri ncftp 11:45:13 00:01:29 172.16.118.70 172.16.114.50 4 Fri netbus 11:51:00 00:04:13 209.1.12.46 172.16.112.100 4 Fri mailbomb 12:32:17 00:12:59 202.72.1.77 172.16.113.50 4 Fri named 13:49:30 00:00:58 195.73.151.50 172.16.112.20 4 Fri ipsweep 14:00:15 00:08:39 128.223.199.68 172.16.114.50 204.71.51.16 204.233.47.21 207.114.237.57 209.1.12.46 172.16.114.1 172.16.114.3-5 172.16.114.50 204.233.47.21 4 Fri loadmodule 16:21:16 00:05:41 194.27.251.21 172.16.113.50 4 Fri sechole 16:50:15 00:45:11 195.115.218.108 172.16.112.100 4 Fri portsweep 18:10:15 00:00:05 202.49.244.10 172.16.113.50 4 Fri ipsweep 19:25:14 00:42:18 172.16.112.5 172.16.112.1-254
172.16.112.10 172.16.112.50 172.16.112.100 172.16.112.194 172.16.112.207 172.16.113.105 172.16.114.207 194.7.248.153 194.7.248.153

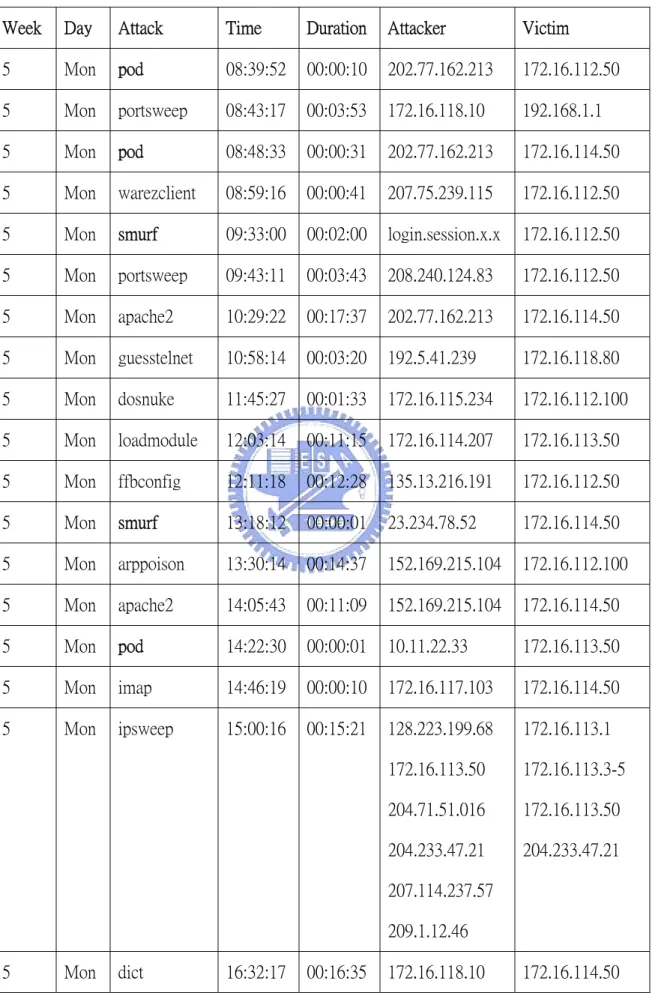

表 4.4：1999 Week 5 Monday attack information
Week Day Attack Time Duration Attacker Victim 5 Mon pod 08:39:52 00:00:10 202.77.162.213 172.16.112.50 5 Mon portsweep 08:43:17 00:03:53 172.16.118.10 192.168.1.1 5 Mon pod 08:48:33 00:00:31 202.77.162.213 172.16.114.50 5 Mon warezclient 08:59:16 00:00:41 207.75.239.115 172.16.112.50 5 Mon smurf 09:33:00 00:02:00 login.session.x.x 172.16.112.50 5 Mon portsweep 09:43:11 00:03:43 208.240.124.83 172.16.112.50 5 Mon apache2 10:29:22 00:17:37 202.77.162.213 172.16.114.50 5 Mon guesstelnet 10:58:14 00:03:20 192.5.41.239 172.16.118.80 5 Mon dosnuke 11:45:27 00:01:33 172.16.115.234 172.16.112.100 5 Mon loadmodule 12:03:14 00:11:15 172.16.114.207 172.16.113.50 5 Mon ffbconfig 12:11:18 00:12:28 135.13.216.191 172.16.112.50 5 Mon smurf 13:18:12 00:00:01 23.234.78.52 172.16.114.50 5 Mon arppoison 13:30:14 00:14:37 152.169.215.104 172.16.112.100 5 Mon apache2 14:05:43 00:11:09 152.169.215.104 172.16.114.50 5 Mon pod 14:22:30 00:00:01 10.11.22.33 172.16.113.50 5 Mon imap 14:46:19 00:00:10 172.16.117.103 172.16.114.50 5 Mon ipsweep 15:00:16 00:15:21 128.223.199.68 172.16.113.50 204.71.51.016 204.233.47.21 207.114.237.57 209.1.12.46 172.16.113.1 172.16.113.3-5 172.16.113.50 204.233.47.21 5 Mon dict 16:32:17 00:16:35 172.16.118.10 172.16.114.50
5 Mon syslogd 17:19:10 00:00:01 172.5.3.5 172.16.112.50 5 Mon neptune 18:04:04 00:06:51 10.20.30.40 172.16.112.50 5 Mon crashiis 18:36:11 00:00:07 202.72.1.77 172.16.112.100 5 Mon ls 18:57:21 00:00:01 195.73.151.50 172.16.112.20 5 Mon dosnuke 19:48:01 00:01:41 206.48.44.18 172.16.115.234 5 Mon udpstorm 20:00:27 00:15:00 172.16.112.50 172.16.113.* 5 Mon selfping 20:17:12 00:00:03 135.13.216.191 172.16.112.50 5 Mon ncftp 20:46:13 00:01:29 172.16.118.70 172.16.114.50

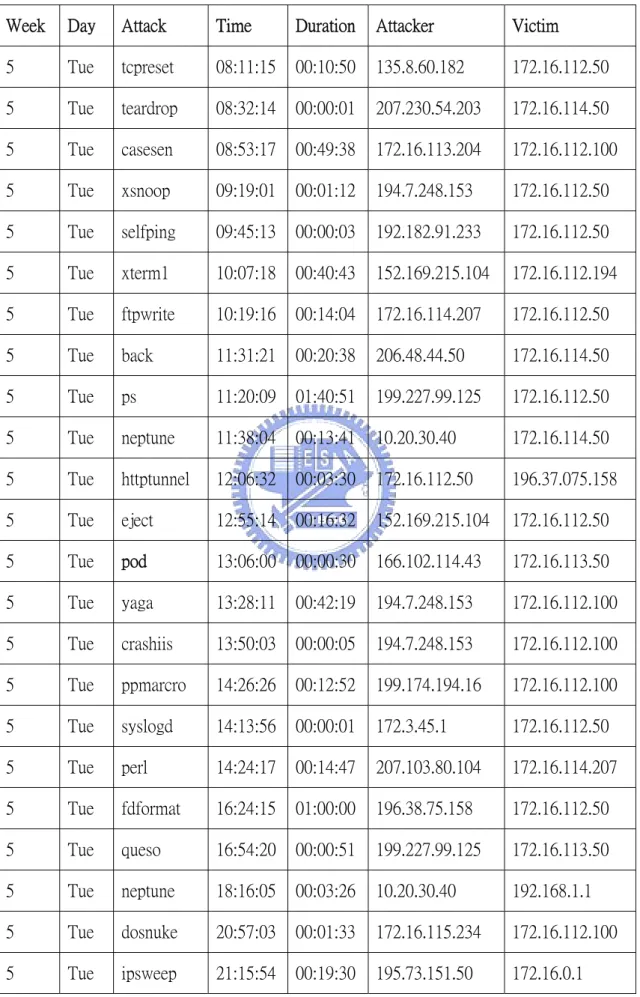

表 4.5：1999 Week 5 Tuesday attack information Week Day Attack Time Duration Attacker Victim 5 Tue tcpreset 08:11:15 00:10:50 135.8.60.182 172.16.112.50 5 Tue teardrop 08:32:14 00:00:01 207.230.54.203 172.16.114.50 5 Tue casesen 08:53:17 00:49:38 172.16.113.204 172.16.112.100 5 Tue xsnoop 09:19:01 00:01:12 194.7.248.153 172.16.112.50 5 Tue selfping 09:45:13 00:00:03 192.182.91.233 172.16.112.50 5 Tue xterm1 10:07:18 00:40:43 152.169.215.104 172.16.112.194 5 Tue ftpwrite 10:19:16 00:14:04 172.16.114.207 172.16.112.50 5 Tue back 11:31:21 00:20:38 206.48.44.50 172.16.114.50 5 Tue ps 11:20:09 01:40:51 199.227.99.125 172.16.112.50 5 Tue neptune 11:38:04 00:13:41 10.20.30.40 172.16.114.50 5 Tue httptunnel 12:06:32 00:03:30 172.16.112.50 196.37.075.158 5 Tue eject 12:55:14 00:16:32 152.169.215.104 172.16.112.50 5 Tue pod 13:06:00 00:00:30 166.102.114.43 172.16.113.50 5 Tue yaga 13:28:11 00:42:19 194.7.248.153 172.16.112.100 5 Tue crashiis 13:50:03 00:00:05 194.7.248.153 172.16.112.100 5 Tue ppmarcro 14:26:26 00:12:52 199.174.194.16 172.16.112.100 5 Tue syslogd 14:13:56 00:00:01 172.3.45.1 172.16.112.50 5 Tue perl 14:24:17 00:14:47 207.103.80.104 172.16.114.207 5 Tue fdformat 16:24:15 01:00:00 196.38.75.158 172.16.112.50 5 Tue queso 16:54:20 00:00:51 199.227.99.125 172.16.113.50 5 Tue neptune 18:16:05 00:03:26 10.20.30.40 192.168.1.1 5 Tue dosnuke 20:57:03 00:01:33 172.16.115.234 172.16.112.100 5 Tue ipsweep 21:15:54 00:19:30 195.73.151.50 172.16.0.1
172.16.112.10 172.16.112.20 172.16.112.50 172.16.112.100 172.16.112.149 172.16.112.194 172.16.112.200 172.16.112.207 172.16.113.50 172.16.113.84 172.16.113.105 172.16.113.204 172.16.114.50 172.16.114.148 172.16.114.168 172.16.114.169 172.16.114.207 172.16.115.5 172.16.115.87 172.16.115.234 172.16.116.44 172.16.116.194 172.16.116.201 172.16.117.52 172.16.117.103
172.16.117.111 172.16.117.132 172.16.118.10 172.16.118.20 172.16.118.30 172.16.118.40 172.16.118.50 172.16.118.60 172.16.118.70 172.16.118.80 172.16.118.90 172.16.118.100 5 Tue ncftp 21:45:02 00:01:28 172.16.118.20 172.16.114.50 5 Tue udpstorm 05:30:38 00:00:01 172.16.112.50 172.16.113.*
表 4.6：1999 Week 5 Thursday attack information Week Day Attack Time Duration Attacker Victim 5 Thurs ps 08:33:00 00:03:00 console 172.16.112.50 5 Thurs phf 09:01:08 00:31:46 206.48.44.50 172.16.114.50 5 Thurs casesen 09:16:20 02:03:47 172.16.112.149 172.16.112.100 5 Thurs ntfsdos 10:21:00 00:15:00 172.16.112.100 172.16.112.100 5 Thurs portsweep 10:34:11 00:05:44 153.10.8.174 172.16.112.50 5 Thurs ntinfoscan 11:26:37 00:16:09 206.48.44.18 172.16.112.100 5 Thurs yaga 11:52:05 00:15:39 194.7.248.153 172.16.112.100 5 Thurs crashiis 11:57:01 00:00:03 194.7.248.153 172.16.112.100 5 Thurs httptunnel 12:06:30 00:03:31 172.16.112.50 196.37.75.158 5 Thurs fdformat 12:57:17 00:40:10 194.27.251.21 172.16.112.50 5 Thurs satan 14:58:29 00:02:12 209.74.60.168 172.16.114.50 5 Thurs teardrop 15:53:18 00:00:01 199.227.99.125 172.16.114.50 5 Thurs sechole 16:03:15 00:21:56 208.240.124.83 172.16.112.100 5 Thurs resetscan 17:01:19 00:01:02 172.16.117.103 172.16.112.* 5 Thurs ipsweep 17:16:10 00:01:31 172.16.112.5 172.16.112.10 207.136.086.223 172.16.112.1~10 207.136.86.223 5 Thurs snmpget 17:50:12 00:05:06 194.27.251.21 172.16.0.1 5 Thurs ntinfoscan 18:31:00 00:16:11 206.48.44.18 172.16.112.100 5 Thurs ls 19:08:31 00:00:01 209.12.13.144 172.16.112.20 5 Thurs warezclient 19:41:14 00:00:41 209.30.70.14 172.16.112.50 5 Thurs mscan 19:58:59 04:03:05 207.136.86.223 172.16.112.10 172.16.112.20
172.16.112.50 172.16.112.100 172.16.112.149 172.16.112.194 172.16.112.207 172.16.113.50 172.16.113.84 172.16.113.105 172.16.113.204 172.16.114.50 172.16.114.148 172.16.114.168-169 172.16.114.207 172.16.115.5 172.16.115.87 172.16.115.234 172.16.116.44 172.16.116.194 172.16.116.201 172.16.117.52 172.16.117.103 172.16.117.111 172.16.117.132 172.16.118.10
172.16.118.20 172.16.118.30 172.16.118.40 172.16.118.50 172.16.118.60 172.16.118.70 172.16.118.80 172.16.118.90 172.16.118.100 5 Thurs arppoison 22:51:14 00:28:01 135.13.216.191 172.16.112.100
4.2 比較線上表列式封包統計模擬結果
在 TOPS 是取禮拜三的測試資料當作是展示成果，我們也依循這個腳步跟它 做個比較。下面表格 4.7 是簡略地將禮拜三的 smurf 攻擊做個表示，在表七右上 欄位中 Packet Number 是指在 TCP dump file 裡 smurf 攻擊從開始到結束的封包 編號，也就是說攻擊從編號 1,570,448 這個封包開始一直到編號 1,575,591 結 束，這中間幾乎是攻擊的流量。
表 4.7：1999 Week 4 Wednesday
Attack Name Duration Attacker Victim Packet Number smurf 00:00:01 1.12.120.6 172.16.112.100 1,570,448~1,575,591 再來就是參數設定的問題了，分別探討 k、n、Rmax 與α對實驗結果的影響。首 先針對 K 的值來做探討，在 TOPS 論文中它設定 K=3 時，即可將攻擊封包做處理。 而本論文是設定 K=4，也就是說要完全符合被攻擊的位址才將封包做處理。下表 4.8 為實驗結果，它的參數設定為 n=200、α=9。
表 4.8：K 值對偵測率與錯誤警告的影響 Attack packet detection rate（％） K=4 K=3 Rmax=2 60.63 60.63 Rmax=4 60.63 60.63 Rmax=6 60.63 60.63 Rmax=8 60.63 60.63 Rmax=10 60.63 60.63 Rmax=20 60.63 60.63 False alarms K=4 K=3 Rmax=2 610 614 Rmax=4 270 274 Rmax=6 0 1 Rmax=8 0 1 Rmax=10 0 1 Rmax=20 0 1 由上表 4.8 可知道 K 值對實際攻擊的偵測率不會造成影響，但是會影響錯誤警 告，因為當 K=3 時，子網路內的某台主機遭受攻擊會連帶影響其他主機的封包也 一併被丟棄，造成錯誤警告增加。 再來就 n 值的大小來探討它對模擬的影響。下表 4.9 為不同的 n 值對偵測率和錯 誤警告的影響。它的參數設定為 K=4、α=9。
表 4.9：n 值對偵測率與錯誤警告的影響 Attack packet detection rate（％）
n=50 n=100 n=200 Rmax=2 90.85 80.85 60.63 Rmax=4 89.73 80.85 60.63 Rmax=6 89.73 80.85 60.63 Rmax=8 89.73 80.85 60.63 Rmax=10 89.73 80.85 60.63 Rmax=20 89.73 78.6 60.63 False alarms Rmax=2 1831 1326 610 Rmax=4 1371 989 270 Rmax=6 750 0 0 Rmax=8 0 0 0 Rmax=10 0 0 0 Rmax=20 0 0 0 由上表 4.9 得知 n 值越小越能快速偵測到攻擊發生，但相對的錯誤警告會增加。 藉著提升 Rmax，我們可以消除錯誤警告的負面效果。在 n=50、Rmax=6 條件下會 產生 750 個錯誤警告，因為當時的流量分布是 8 個 http 封包才有一個 ack 封包， 又加上 n=50 使得快速累積到攻擊門檻。 最後探討α對對模擬的影響。下表 4.10 為不同的α值對偵測率和錯誤警告的影 響。它的參數設定為 K=4、n=50、Rmax=6。
表 4.10：α值對偵測率與錯誤警告的影響
α 1 2 3 4 5 Attack packet detection rate（％） X 97.6 96.47 95.35 94.22 False alarms X 1879 1295 1106 1022 α 6 7 8 9 10 Attack packet detection rate（％） 93.1 91.98 90.85 89.73 88.6 False alarms 921 836 793 750 622 α 11 12 13 14 15 Attack packet detection rate（％） 87.48 86.36 85.24 84.11 82.99 False alarms 576 495 452 409 364
由上表 4.10 得知α值對偵測率與錯誤警告的影響很小，隨著α值變大，錯誤警 告會降低但偵測率也相對下降。圖 4.2、4.3 分別為α值對偵測率的影響和α值 對錯誤警告的影響。
圖 4.2 α值對偵測率的影響
由以上的各種實驗我們得出一個重要的結論，想要快速偵側攻擊發生則 n 值越小越好，但相對的誤判機率就會升高，此時須將 Rmax 值調高來減少誤判。 我們建議各個參數值的設定為 K=4、n=50、Rmax≧8、α≦10。
下圖 4.4 是 TOPS 把 Real alarm 與 False alarm 對 Rmax 做圖，去找出 Rmax 與 Real alarm、False alarm 的關係。測試的資料仍是 1999 Week 4 Wednesday。 下圖 4.5 是我們提出的混合式偵測方法，把 Real alarm 與 False alarm 對 Rmax 畫出的曲線圖。
圖 4.5 STTOPS Detection 1999 Week 4 Wednesday Rmax versus Number of alarms 在圖 4.5 裡面我們可以清楚的看見不管流量比率是多少，我們都可以抓到攻擊發 生，但是隨著流量比率的上昇，我們可以清楚的看到 False alarms 的急速減少。 整體來說我們的混合式偵測方法平均的錯誤警告數遠小於 TOPS。 根據上面的模擬結果，我們定義攻擊封包偵測率、錯誤警告如下。以下的“攻 擊＂是指 pod 和 smurf。 【定義】 攻擊封包偵測率＝ 偵測出的攻擊封包數目÷ 實際發生的攻擊封包數目 錯誤警告＝ 除了實際發生攻擊封包之外的警告
由以上的定義我們可以把所有的模擬結果作成表格跟 TOPS 做比較，發現我 們的結果平均來說比 TOPS 略勝一籌，顯示出我們的偵測方式既簡單就有效。
表 4.11：STTOPS DoS Detection vs TOPS
Week Date Attack Packet Detection Rate STTOPS TOPS 4 Mon 99.3％ 99.5％ 4 Wed 89.7％ 81.2％ 4 Fri 89.5％ 95％ 5 Mon 88％ 37.6％ 5 Tue 0％ 0％
上表 4.11 Week 5 Tue 的偵測率為 0，因為當天只有 pod 攻擊沒有 smurf 攻擊， 而本論文的方法是由進出的封包量來偵測攻擊，所以一旦遇到 pod 便束手無策。 下圖 4.6 為 STTOPS 與 TOPS 的攻擊封包偵測率比較圖。
