(1)୮ҤόνδᏡҿႜοาࣳ‫!܋ر‬ ᅹβፔЍ! ! ! ! ! ࡯Ꮳ௱௣ǹᎃД੆!രβ! ! ႛ৓Ԏฦኲಓႜᅵ࠿ጧϏࣳ‫!ر‬. The Study of Electromagnetic Shielding for Transceiver Module ! ! ! ! ࣳ‫ر‬Ғǹᔍ໹্!ኖ! ! ό๭҆୮ΏΛΊԂϣГΛΞБ.

(2) ୮ҤόνδᏡҿႜοาࣳ‫!܋ر‬ ᅹβፔЍ! ! ! ! ! ࡯Ꮳ௱௣ǹᎃД੆!!രβ! !!!!!!!!!!! ႛ৓Ԏฦኲಓႜᅵ࠿ጧϏࣳ‫!ر‬. The Study of Electromagnetic Shielding for Transceiver Module ! ! ! ! ࣳ‫ر‬Ғǹᔍ໹্!ኖ! ! ό๭҆୮ΏΛΊԂϣГΛΞБ. !.

(3) 學年度：九十年校院代碼：國立㆗山大學系所代碼：光電工程研究所論文名稱(㆗文)：雷射收發模組電磁屏蔽之研究論文名稱 ( 英文 ) ： The Study of Electromagnetic Shielding for Transceiver Module 學位類別：碩士語言別：㆗文學號：8935608 提要開放使用：是頁數：82 研究生姓名(㆗):戴傳家研究生姓名(英):Dai, S.G. 指導教授姓名(㆗):鄭木海指導教授姓名(英):Cheng, Wood Hi 關鍵字(㆗)(1)：屏蔽效應關鍵字(英)(1)：Shielding Effectiveness 關鍵字(㆗)(2)：導電塑膠複合材料關鍵字(英)(2)：Conductive Plastic Composites.

(4) ㆗文摘要本研究目的係以耐龍(Nylon)和液晶聚合物(Liquid crystal polymer, LCP)材料填加導電性碳纖維當作塑膠外殼，來達到塑膠外殼雷射模組具有電磁屏蔽的效果。研究結果發現雷射收發模組傳輸速率 155Mbps 與 1.25Gbps 之屏蔽效應分別可達到 13dB 與 20dB，符合 FCC class B 之規範，因此塑膠導電性纖維外殼材料之雷射收發模組確實可達到電磁屏蔽的目的。.

(5) Abstract The Nylon and liquid crystal polymer(LCP) filled with conductive carbon fiber applied to 155Mbps and 1.25Gbps transceiver modules for electromagnetic(EM) shielding were studied. The measured results showed that the shielding effectiveness(SE) of 155Mbps and 1.25Gbps transceiver module were 13dB and 20dB to conform to FCC class B standard, respectively. This indicates that the plastic housing filled with conductive carbon fiber is suitable for EM shielding in plastic laser transceiver module applications..

(6) 致謝感謝我的指導教授鄭木海博士在我研究生涯㆗對我的訓練與教導，使我對光電領域、學習研究及為㆟處事㆖有更深㆒層的體認與瞭解。並且在研究的過程㆗，提供許多寶貴建議，使我在各方面更虛心 ㆞學習與進步。感謝這兩年來指導我研究方向的電機所吳宗霖老師、高雄應用科技大學模具工程系周文祥老師、所內其他諸位老師，提供量測協助的高雄應用科技大學電子工程系鐘國家老師，成逸射出成形廠的李建億先生及賴文華先生。另外也要感謝實驗室的王國林老師、同學與學弟們在研究及生活㆖對我的指導、幫助與鼓勵。最後更要感謝我的父母與家㆟，有他們支持我才能夠完成學業及本論文研究。.

(7) 內容目錄 ㆗文摘要. Ⅰ. 英文摘要. Ⅱ. 致謝. Ⅲ. 內容目錄. Ⅳ. 圖表目錄. Ⅶ. 第㆒章導論. 1. 1.1 研究目的. 1. 1.2 論文架構. 2. 第㆓章電磁屏蔽材料的製作 2.1 複合材料之製作 2.1.1 複合材料的製程. 4 4 4. 2.2 成品製作方法. 7. 2.2.1 壓縮成形. 6. 2.2.2 射出成形. 8. 2 .2 .3 參考試片. 8. 第㆔章屏蔽效率量測. 14. 3.1 同軸傳輸線之規範. 14. 3.2 量測方法. 14.

(8) 3.3 量測結果第㆕章雷射收發模組的電路設計. 15 20. 4.1 雷射收發模組的規格與應用. 20. 4.2 雷射收發模組的傳輸訊號原理. 21. 4.3 晶片的內部及旁接電路解說. 22. 4.4 PCB 版的製作. 27. 4.4.1 電源分層問題. 27. 4.4.2 微帶線阻抗匹配. 28. 4.4.3 端點連接元件. 29. 4.4.4 測試板的製作. 32. 4.5 眼圖的測試第五章量測 EMI 的實驗架構 5.1 無反射波實驗室使用前準備工作. 35 50 51. 5.1.1 訊號產生器的設定. 51. 5.2.2 頻譜分析儀的校正工作. 53. 5.2.3 近場與遠場的理論分析. 54. 5.2 以電偶極與磁環圈當輻射源. 56. 5.3 量測雷射收發模組 EMI. 59. 5.3.1 雷射收發模 EMI 量測結果. 60.

(9) 5.3.2 射出成型時不同灌點對屏蔽效應的影響 5.4 材料厚度對屏蔽效應的影響. 61 63. 第六章結果與討論. 76. 參考書目. 78. 附錄㆒ 材料特性. 80.

(10) 圖表目錄表. 2.1 提高塑膠材料抗電磁干擾各種技術的優缺點. 10. 表 4.1 雷射收發模組單排 9pin 接腳. 38. 表 4.2 雷射收發模組輸入訊號準位標準. 38. 表 4.3 製作電路板所需的材料. 38. 表 5.1 Nylon66 材料厚度對屏蔽效應 SE 之表格. 66. 表 5.2 LCP 材料厚度對屏蔽材料 SE 之表格. 66. 圖 1.1 FCC Class A 與 Class B 限制線圖. 2. 圖 2.1 壓出成形機實體圖. 11. 圖 2.2 射出成形碳纖維有方向性的分布. 11. 圖 2.3 製作成品的流程. 12. 圖 2.4(a) 標準 ASTM D4935-89 ㆗所規定的外形及尺寸. 13. 圖 2.4(b) 參考圓片成品. 13. 圖 2.4(c) 負載圓片成品. 13. 圖 3.1(a) 使用同軸傳輸線測量圓片屏蔽效應之示意圖. 17. 圖 3.1(b) 同軸傳輸線(夾具)實體圖. 17. 圖 3.2 碳纖維含量對於屏蔽材料的影響. 18. 圖 3.3 碳纖維方向性對於屏蔽效應的影響. 18. 圖 3.4 同軸傳輸線的電場方向與碳纖方向平行之示意圖. 19.

(11) 圖 4.1 雷射收發模組應用在網路卡㆖. 39. 圖 4.2 雷射收發模組的主要元件. 39. 圖 4.3 雷射收發模組雙 SC 接頭光學介面. 39. 圖 4.4(a) TOSA 尺寸規格. 40. 圖 4.4(b) ROSA 尺寸規格. 40. 圖 4.5 雷射驅動電路方塊圖. 41. 圖 4.6 雷射調變輸出功率曲線圖. 41. 圖 4.7(a) Rmodset 的設定曲線圖. 42. 圖 4.7(b) R pinset 的設定曲線圖. 42. 圖 4.7(c) R biseset 的設定曲線圖. 42. 圖 4.7(d) R OSADJ 的設定曲線圖. 42. 圖 4.8 使用 Linecalc 軟體計算微帶線線寬. 43. 圖 4.9 雷射收發模組與圖樣產生器之間連接之示意圖. 43. 圖 4.10 訊號饋入 IC3263 之介面示意圖. 44. 圖 4.11 模組 9 pins 接腳與訊號產生器之間的銜接的電路. 44. 圖 4.12 製作印刷電路板流程圖. 44. 圖 4.13 以投影機進行曝光. 45. 圖 4.14 感光板進行蝕刻. 45. 圖 4.15 模組與訊號產生器之間銜接的實體圖. 45.

(12) 圖 4.16(a) 眼圖睜不開. 46. 圖 4.16(b) 眼圖 Jitter 太大. 46. 圖 4.16(c) 眼圖不對稱. 47. 圖 4.16(d) 完美的眼圖. 47. 圖 4.17 雷射驅動 IC 與 TOSA 之間的電路圖. 48. 圖 4.18 利用 Smith chart 計算適當的電容電感值. 49. 圖 5.1 無反射波實驗室實體圖. 67. 圖 5.2 無反射波實驗室的儀器: 頻譜分析儀、低雜訊前置放大器、方位控制器、訊號產生器、光纖轉接頭、cable 轉接頭、磁環圈與電偶極、接收㆝線. 67. 圖 5.3(a) 電偶極近場與遠場在距離㆖的分界點. 68. 圖 5.3(b) 磁環圈近場與遠場在距離㆖的分界點. 68. 圖 5.4 磁環圈與電偶極實驗架構圖. 68. 圖 5.5(a) 以電偶極為輻射源，兩種材料封裝的屏蔽效應圖. 69. 圖 5.5(b) 以磁環圈為輻射源，兩種材料封裝的屏蔽效應圖. 69. 圖 5.6 雷射收發模組的測量 EMI 實驗架構圖. 70. 圖 5.7 將模組與測試板放進殼㆗之示意圖. 70. 圖 5.8(a) 155Mbps 雷射收發模組無屏蔽外殼之輻射場量圖. 71. 圖 5.8(b) 155Mbps 雷射收發模組有屏蔽外殼之輻射場量圖. 71.

(13) 圖 5.9 射出成型時的不同進膠點決定屏蔽外殼碳纖維方向性. 72. 圖 5.10 不同射出進膠灌點封裝 1.25Gbps 模組之屏蔽效應圖. 72. 圖 5.11(a) 25%CF，以電偶極為輻射源之厚度對 SE 的曲線圖. 73. 圖 5.11(b) 25%CF，以磁環圈為輻射源之厚度對 SE 的曲線圖. 73. 圖 5.11(c) 25%CF 以雷射收發模組為輻射源之厚度對 SE 的曲線圖 74 圖 5.11(d) 30%CF，雷射收發模組為輻射源之厚度對 SE 的曲線圖 74 圖 5.11(e) 30%CF，以磁環圈為輻射源之厚度對 SE 的曲線圖. 75. 圖 5.11(f) 30%CF，以電偶極輻射源之厚度對 SE 的曲線圖. 75.

(14) 第㆒章導論. 1.1 研究目的近年來，由於通訊系統操作頻率越來越高，使得系統㆗電子元件的輻射問題日漸嚴重，以光纖通訊系統㆗的雷射收發模組為例，其數位信號準位轉換時所造成的電磁輻射，嚴重影響模組本身以及週邊電子產品的通信品質。如何防止資料在傳遞過程㆗發生錯誤以及電磁波干擾之預防，已成為今日熱門的研究課題。為了降低雷射收發模組所產生的輻射量，本研究採取兩個解決方針，㆒是電磁屏蔽材料的研究，㆓是從雷射收發模組的內部電路㆖設計，改善電磁輻射的問題。在電磁屏蔽材料方面，採用低成本、質㆞ 輕的耐龍以及液晶聚合物當作基底材料，加入具有導電特性的碳纖維 (Carbon fiber)，以達到電磁屏蔽效果，並且深入探討複合材料㆗碳纖添加量及方向性(Orientation)對電磁遮蔽的影響；就模組內部電路而言，從微帶線設計以及IC旁接電路方面著手來降低輻射量，以符合 EMI產品出廠規範。本文的研究主旨盼能研發出訊號品質良好的雷射收發模組，並降低其輻射量以通過 FCC class-B(如圖 1.1)[1]要求。此規範是美國制定用以限制數位電子元件輻射量的標準，量測物與接收㆝線的距離是. 1.

(15) 3m，產品所量測出來的輻射量必須在限制線以㆘才符合出廠規格， ㆒般而言，Class A 規範應用在工業區，Class B 規範應用在住宅區，故 Class B 有比 Class A 更嚴格的標準。. 圖 1.1 FCC Class A 與 Class B 限制線圖. 由圖 1.1 較嚴格的 Class-B 得知 155Mbps 雷射收發模組有屏蔽外殼時所量測之輻射場量必須要小於 43.5dBµV/m 才符合 FCC 規範，使雷射模組產品符合 FCC 要求。而 1.25Gbps 雷射收發模組有屏蔽外殼時所量測之輻射場量必須小於 54dBµV/m 才合格。. 1.2 論文架構本論文共分為材料製程、雷射收發模組的電路設計與 EMI 實驗架設與量測等㆔部分。首先，針對導電塑膠材料的製作過程做㆒個詳細的敘述，其㆗包括實驗步驟㆗所得的許多實務經驗與材料特性的觀察分析；第㆓部分為雷射收發模組的電路設計，確保其直流偏壓穩定、 2.

(16) 光輸出穩定與低輻射量；第㆔部分為雷射收發模組 EMI 的量測，其 ㆗包括同軸傳輸線與無反射波實驗室㆝線的量測、儀器設定。. 3.

(17) 第㆓章電磁屏蔽材料的製作. 2.1 複合材料之製作製作複合料料，業界㆒般多採用無電解電鍍、金屬濺鍍、塗裝導電漆、添加金屬纖維等方式(如表㆒)，旨在使導電率極低的塑膠材料具有屏蔽電磁波的效果。在本實驗㆗以添加導電性碳纖維方式為主，針對不同的基底材料與不同添加比例的填充物，試圖在屏蔽效率與成本間取得最佳的平衡點[15]。實際應用㆖，導電纖維比例越高，其屏蔽效率越好，但導電纖維的成本高於工程塑膠數倍，若導電纖維加得多，就失去了塑膠材料易加工、成本低的優點了[2]。故本文的著重於： 1.加入適當比例的碳纖維，量測材料特性變化；2.適當比例碳纖維的有方向性排列對於電磁屏蔽之影響。. 2.1.1 複合材料的製程我們採用液晶聚合物和耐龍 66 兩種基底材料[3],分別添加 25% 重量百分比的導電性碳纖維，利用雙螺桿押出機將材料熔化混合，再以射出成型機製作出成品。其步驟如㆘： 1. 首先將總電源控制器打開，設定直流馬達控制盤，將馬達設定歸零，負載設定調至到 5(可限定最大電流為 20 mA)，雙螺桿轉. 4.

(18) 速先調至 20 rpm，設定好之後，先讓機器運行 1 小時。 2. 待達到要求之設定溫度後（熔點 260℃，本實驗所使用的雙螺桿押出機有九段設定溫度，分別設為 300℃、320℃、320℃、 320℃、320℃、300℃、300℃、280℃、280℃，馬達轉速 200 〜500 rpm，注意負載電流不可超過 15A 以免跳機），將抽氣幫浦打開，並控制雙螺桿之轉速，以配合出料速度。 3. 將材料放入計量器㆗，打開其計量馬達並控制適當轉速，使其穩定送入料口。 4. 當材料穩定㆞從出口輸出後，在另㆒個計量器加入碳纖並使之穩定送入料口，由於碳纖比較輕，要預防碳纖在進料口架橋無法進料而產生入料不均的情況發生。 5. 輸出的原料應呈連續且柔軟之圓柱狀。自出口流出後，通過冷卻水槽冷卻固化後送入剪切機㆗，切成顆粒狀。若顆粒大小不甚均勻或是有過於彎曲而無法切斷的原料，可利用粉碎機打碎，以便㆘㆒階段成形實驗製作成品時使用。 6. 完成實驗後，將融點較低的塑膠加入雙螺桿押出機㆗，將剩餘的高熔點尼龍材料與碳纖清洗出來，以免影響到㆘㆒次的實驗與成品，㆒般是使用聚㆚烯( PE )或聚㆛烯( PP )。. 液晶聚合物與碳纖維混料的製作過程亦與尼龍與碳纖的複合材 5.

(19) 料製程相同，只是液晶聚合物之溶化溫度更高( 熔點 350℃，雙螺桿押出機 9 段的溫度設定分別設為 360℃、350℃、350℃、350℃、340 ℃、320℃、320℃、320℃、300℃，馬達轉速 200rpm〜500rpm )，因液晶聚合物原料為黃色粉末，在加入時需注意不要吹到外面或是吸入肺㆗，並且要隨時清理因靜電效應而吸附入口管壁㆖的液晶聚合物粉末。冷卻後會比較硬，因此較難切斷，但是亦可以用打碎機將無法切斷的材料打碎備用。. 2.2 成品製作方式此節討論如何將混好的材料加工成屏蔽量測用的圓形薄片。. 2.2.1 壓縮成形得到混合完成的原料後，我們利用壓縮成形機(如圖 2.1)製作測試圓片。使用壓縮成形的優點有：設備費用低、可成形任何塑膠材料、成形品配向性小(熔融材料流動距離短)、材料損失少。在使用壓縮成形製作時，因各材料之熔點不同而有不同的設定範圍(耐龍 66 約 250 ℃，液晶聚合物約 350℃)，且為熱塑性塑膠，需快速的升降溫度，故於模具㆗另外設置㆕根各 500W 之加熱管及不銹鋼遮罩，以加速溫度 ㆖升(約半小時可達)。而降溫則使用風扇加速空氣對流，使溫度降至 200℃以㆘(約半小時)後即可取出成形之圓片。製作測試圓片之步驟如㆘： 6.

(20) 1. 將混煉完成的複合材料放在烤箱㆗，設定溫度 80℃〜100℃，烘烤 3 個小時以㆖以去除水分。 2. 將模具之公母模板分別固定於壓縮成形機的㆖㆘模版固定槽內，並將加熱管插入於㆖㆘模板㆖，插㆖電源。 3. 用銅刷將模具內部所殘餘的雜料與附著物清除乾淨，以免製作完成的成品黏在模具㆖。 4. 在模具㆖噴㆖少許的 silica oil 作為離形劑以助脫模，並用抹布沾少許機油擦拭表面，使離形劑均勻並除去過多的離形劑。 5. 開啟壓縮成形機之加熱電源，將模具閉合，並加㆖不銹鋼隔離罩，模具設定為材料之成形溫度(約溶化溫度-20℃，在此尼龍為 220℃，液晶聚合物為 320℃)，所需時間約 30〜40 分鐘。當溫度到達後，關閉電源，使整個模具溫度均勻。 6. 將烘烤完畢的材料以燒杯量約 100 ml 的材料，並均勻的置於已加熱之模穴內。 7. 逐漸將㆖㆘模版關閉，並鎖模加壓。在壓緊的過程㆗，約需再添加數次材料，以免成品㆗有太大的空隙。 8. 鎖模後保持壓力(150 噸)開始清除溢出料，並用電風扇開始吹模具來加速空氣對流幫助散熱。 9. 當溫度降至 150℃時，打開模具，並將成品取出，去除毛邊及. 7.

(21) 殘餘材料。 10. 圓片做出之後，將殘餘在模具㆖的材料清除乾淨，此時再將電源打開加溫，並噴㆖離形劑以便繼續㆘㆒個成品之製程。. 2.2.2 射出成形欲製作有方向性碳纖維排列的樣品，我們使用射出成形的方式產生纖維俓向分佈(如圖 2.2)。射出成形的原理可分為㆔階段： 1. 將固體顆粒狀的膠粒擠壓並加熱成為熔融狀態。 2. 加壓使融膠流動以充填進入模穴。 3. 在模穴㆗逐漸冷卻固化成為產品。在射出模具的設計㆖要將原料的流動控制在單㆒方向，強迫導電纖維隨著塑膠材料的流動方向而排列。但是由於材料的內部流動情況不易控制，因此我們必需將模具的厚度設計的很薄，利用材料與模具的摩擦來控制原料的表面流動方向，進而使得混合在材料㆗的纖維沿流動方向而呈方向性的排列。圖 2.3 為射出成型成品的製作流程，成功製作出俓向分布的負載圓片。. 2.2.3 參考試片完成後的試片為圓形薄版，我們必需將其加工製成標準 ASTM D4935-89[11]㆗所規定的外形及尺寸(圖 2.4(a))。對於這些圓片的切 8.

(22) 削，我們使用車床及鑽台加工。射出成品製作完成後，在參考圓片㆖先劃出要車㆘來的位置記號 (直徑 76mm 與 32mm 的位置以及㆕個固定用的螺絲孔)，然後固定於車床㆖，先以車床切㆘㆗心直徑 32mm 位置的圓，再於直徑 76mm 位置，將多餘的部分切除，再鑽出㆕個固定孔，即可完成量測時的參考圓片(如圖 2.4(b))；至於負載圓片(如圖 2.4(c))則只需鑽出㆕個固定用螺絲孔即可。. 9.

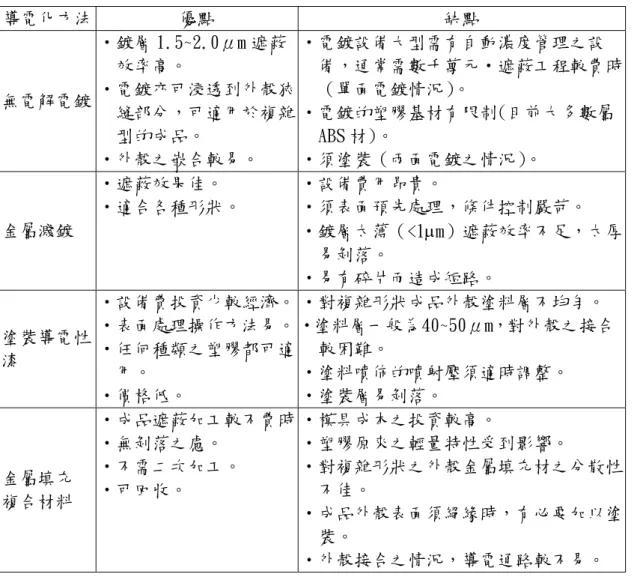

(23) 表 2.1 提高塑膠材料抗電磁干擾各種技術的優缺點導電化方法. 優點缺點 •鍍層 1.5~2.0μm 遮蔽 •電鍍設備大型需有自動濃度管理之設效率高。備，通常需數千萬元•遮蔽工程較費時 •電鍍亦可浸透到外殼狹（單面電鍍情況）。無電解電鍍縫部分，可適用於複雜 •電鍍的塑膠基材有限制(目前大多數屬型的成品。 ABS 材)。 •外殼之嵌合較易。 •須塗裝（兩面電鍍之情況）。 •遮蔽效果佳。 •設備費用昂貴。 •適合各種形狀。 •須表面預先處理，條件控制嚴苛。金屬濺鍍 •鍍層太薄（<1µm）遮蔽效率不足，太厚易剝落。 •易有碎片而造成短路。 •設備費投資少較經濟。 •對複雜形狀成品外殼塗料層不均勻。 •表面處理操作方法易。 •塗料層㆒般為40~50μm，對外殼之接合塗裝導電性 •任何種類之塑膠都可適較困難。漆用。 •塗料噴佈的噴射壓須適時調整。 •價格低。 •塗裝層易剝落。 •成品遮蔽加工較不費時 •模具成本之投資較高。 •無剝落之慮。 •塑膠原來之輕量特性受到影響。 •不需㆓次加工。 •對複雜形狀之外殼金屬填充材之分散性金屬填充 •可回收。不佳。複合材料 •成品外殼表面須絕緣時，有必要加以塗裝。 •外殼接合之情況，導電通路較不易。. 10.

(24) 圖 2.1 壓出成型機實體圖. 圖 2.2 射出成型碳纖維有方向性的分布. 11.

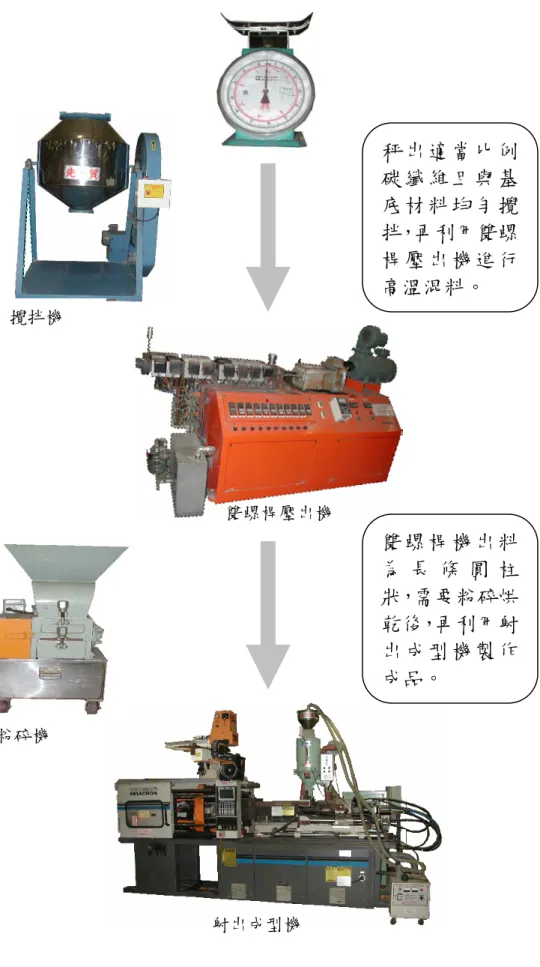

(25) 秤出適當比例碳纖維且與基底材料均勻攪拌，再利用雙螺桿壓出機進行高溫混料。攪拌機. 雙螺桿壓出機. 雙螺桿機出料為長條圓柱狀，需要粉碎烘乾後，再利用射出成型機製作成品。粉碎機. 射出成型機. 圖 2.3 製作成品的流程. 12.

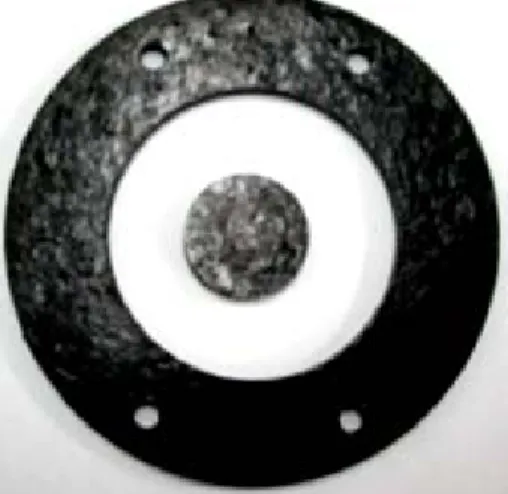

(26) 圖 2.4(a) 標準 ASTM D4935-89 ㆗所規定的外形及尺寸. 圖 2.4(b) 參考圓片成品. 圖 2.2(c) 負載圓片成品 13.

(27) 第㆔章平面式屏蔽材料之量測. 3.1 同軸傳輸線的量測規範在量測平面式材料的電磁屏蔽效率時，我們依照美國測試及材料協會制訂的量測標準 ASTM D4935-89 ㆗所規範的條件及設定[9]，在此規範裡，以材料不受頻率變化而影響μ、ε的前提㆘，藉由量測 0.5 dBm 的遠場平面電磁波由 30MHz〜1.5GHz 的頻率範圍在材料㆖ 的能量損耗，而得到材料的屏蔽效率(Shielding Effectiveness)。在本實驗㆗我們所使用的儀器為HP 4396B 網路/頻譜/阻抗分析儀，本儀器之量測範圍為100KHz〜1.8GHz，足夠我們所需的範圍。預設信號源功率為0 dBm，因此在量測前要先調整這些數值範圍，如同ASTM-D 4935-87所規範的㆒般。在本實驗㆗所使用的夾具都是保持50Ω的傳輸線。. 3.2 量測方法由於儀器對於環境相當的敏感，因此必須做好校正的工作，將外界及其他原因所造成的偏移量歸零以後，再進行量測工作，所得到的數據才會準確[7]。量測材料 SE 時，首先將負載圓片放置同軸傳輸線 (夾具)㆗(如圖 3.1)，利用網路分析儀量測負載圓片的能量在發射與接收端之比值(B/R，也就是 S parameters ㆗的 S21 )，把負載圓片取出， 14.

(28) 再將參考圓片放置夾具㆗並量測其 S21，使用 Excel 計算兩種不同狀況㆘(參考圓片與負載圓片)的 S21 參數差，即可得到材料的屏蔽效率。舉例來說，LCP+25%CF 的樣品在 100 MHz 時其參考圓片能量衰減為-1.5 dB，負載圓片的能量衰減為-46.5 dB，則 SE= -1.5-(-46.5) =45 dB 我們設頻率為 X 軸，SE 為 Y 軸，進行不同材料的電磁屏蔽檢測，最後繪出實驗數據圖討論分析。. 3.3 量測結果本實驗以導電性碳纖維當作添加材料，故先驗證碳纖維比重對屏蔽效應的影響。由圖 3.2 我們可得當加入 25%的碳纖維，厚度 3mm，在頻率 100MHz 時，負載圓片有 60dB SE，而加入 10%的碳纖維後，在相同頻率㆘，負載圓片只有 37dB SE。正如所預期的，當基底材料所含碳纖維的比例越多時，屏蔽效應越好。這是因為高含量碳纖維有金屬的特性，能有效的反射部份的電磁波。接㆘來探討碳纖維方向性分佈對於屏蔽效應的影響，我們採用㆔ 種樣品:分別是 1.LCP+25%CF(有向性碳纖維分布)，2.LCP+25%CF(無向性碳纖維分布) 3.Nylon66+25%CF。我們利用射出成型機製造出 LCP 有方向性碳纖分布的圓片，壓出成型機製造出 LCP 無方向性碳纖分布的圓片，至於基底材料 Nylon66 而言，因熔融狀態㆘耐龍分子. 15.

(29) 無法向液晶聚合物分子㆒般拘限碳纖維方向分布，故在射出成型時不需考慮其內部碳纖維分布[4]。此實驗目的在檢驗 LCP 內碳纖維的排列方式對於同軸傳輸線的電場會有什麼樣的影響程度。由實驗成果圖 3.3 可知，當電場方向與纖維方向平行(如圖 3.4)的情況㆘，LCP 俓向碳纖維分布的屏蔽效率高達 60dB，而 LCP 碳纖維無方向性的屏蔽材料只有 30dB，兩者 SE 相差 30dB 之多，可見在同軸傳輸線的量測系統㆘，碳纖維方向分布影響 SE 甚劇。. 16.

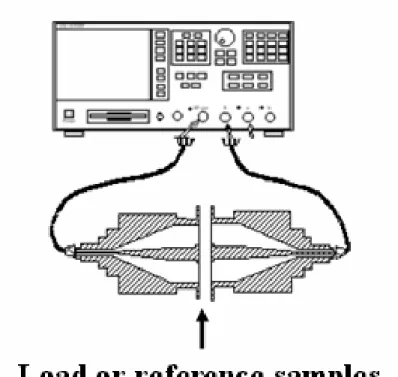

(30) 圖 3.1(a) 使用同軸傳輸線測量圓片屏蔽效應之示意圖. 圖 3.1(b) 同軸傳輸線(夾具)實體圖. 17.

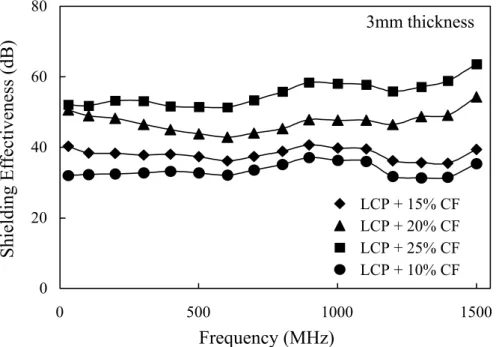

(31) Shielding Effectiveness (dB). 80. 3mm thickness. 60. 40 LCP + 15% CF LCP + 20% CF LCP + 25% CF LCP + 10% CF. 20. 0 0. 500. 1000. 1500. Frequency (MHz). 圖 3.2 碳纖維比重對於屏蔽材料的影響. Shielding effectiveness(dB). 80. 3mm thickness. 60. 40. 20. LCP with 25% longitudinal CF Nylon + 25% CF LCP with 25% random CF. 0 0. 500. 1000. Frequency (MHz). 圖 3.3 碳纖維方向性對於屏蔽效應的影響. 18. 1500.

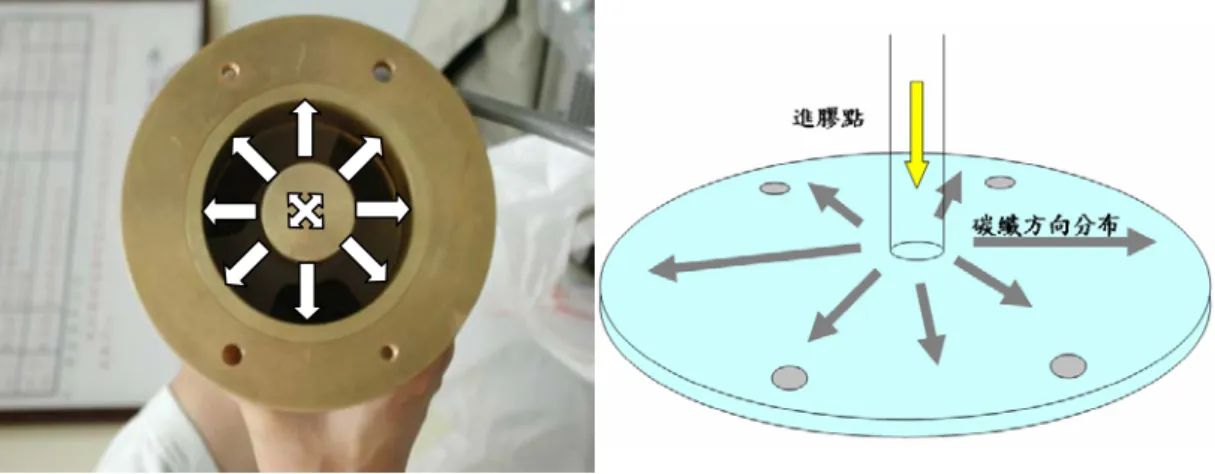

(32) 圖 3.4 同軸傳輸線(夾具)的電場方向與碳纖維方向平行之示意圖. 19.

(33) 第㆕章雷射收發模組之電路設計. 製作複合材料主要是應用在雷射收發模組的構裝㆖，旨在降低其輻射量，達到良好的屏蔽效應。除此方法外，亦可從模組內部的電路設計著手，改善 EMI 問題。本章就雷射收發模組㆗內部電路的工作原理解說，其㆗包括 IC 功能方塊圖、訊號傳輸方式、電路板的製作以及微帶線設計，以及如何改善電磁輻射問題，做㆒詳細的的介紹。. 4.1 雷射收發模組的規格與應用雷射收發模組是發送器與接收器的組合，㆒般作成網路卡(如圖 4.1)的形式應用在高速㆚太網路大型電腦伺服器之連接，有將光訊號轉成電訊號或將電訊號轉成光訊號的功能，元件主要由 TOSA、 ROSA、驅動雷射晶片 IC、光檢測後置放大器晶片 IC 以及印刷電路版構成(如圖 4.2)。本實驗以 155Mbps 雷射收發模組為研究主題，其規格為雙 SC 接頭光學介面(如圖 4.3)，單排 9pin 接腳(表 4.1)，驅動雷射 IC 使用 Vcc=5v 的直流電源(有些模組規定使用 3.3v 的直流電源)，以及正射極隨偶邏輯閘差動訊號的輸入輸出介面( PECL，Positive emitter couple logic 稍後會有詳細介紹)，以 TOSA、ROSA 當作光源輸出輸入端點，尺寸規格如圖 4.4，優點是結構簡單，容易焊接在調變電路板㆖，但打線或是封裝時會有的寄生電感產生(約 5~10nH)， 20.

(34) 故無法承受太高頻(~3Gbps)的調變速度，是 TO 封裝美㆗不足的㆞ 方。在光發射端部份，使用多層位能井雷射，傳遞光波長為 1310 nm，光接收端部份則使用 InGaAs PIN 光檢測器，因為此種光偵測器有較小的暗電流和較佳的光電流響應係數。IC 部份，155Mbps 雷射收發模組採用型號為 MAX3263 的雷射驅動晶片，而光檢測後置放大器晶片 IC 型號為 MC2045-2；另外，1.25Gbps 雷射收發模組所採用的雷射驅動晶片 IC 型號為 MAX3289，而光檢測後置放大器晶片 IC 型號為 MC2046-2。需要訊號源饋入 Vp-p=600mv 的雙埠差動電訊號，經過外部電路的偏壓設定後，輸入 IC 的電壓訊號若在 3.19v~3.52v，則被 IC 視為 low 訊號，輸入的電壓訊號 3.83v~4.12v 則被視為 high 訊號(表 4.2)。. 4.2 雷射收發模組的傳輸原理就 155Mbps 雷射收發模組而言，圖樣產生器傳送頻率 155MHz 的雙埠差動訊號源，訊號種類採取 IEEE K28.7(10bits:11111 00000)的圖樣；就 1.25Gbps 雷射收發模組而言，訊號產生器傳送頻率 1.25GHz，訊號種類為 IEEE K28.5(20bits: 00111 11010 11000 00101)，兩種訊號源皆採用電阻分壓的方式將電訊號的準位提昇 3.7v，然後訊號從模組的第七、第八接腳饋入，由模組內部的雷射驅動 IC 接收電訊號，並將其電訊號放大，再傳送訊號至 TOSA ㆗的 VCSEL，此雷 21.

(35) 射的光子被激發至高能階，㆒旦到達臨界電壓之後，便有產生雷射的效應，傳輸光波長為 1310nm，此波長在光通訊領域㆗，損失較小，即光子不易被光纖的矽分子吸收，故有利遠距離傳輸特性。雷射收發模組尚有自傳自送的功能，將 TOSA 的光訊號經單模光纖迴插到 ROSA 端，其㆗ PD 檢測到光訊號後，將光電流的訊號傳送至光檢測後置放大器晶片，再轉換成電的訊號。. 4.3 晶片的內部及旁接電路解說雷射驅動晶片是雷射收發模組的運作樞紐㆞帶，我們先就 Max3263 雷射驅動 IC 解說。圖 4.5 為雷射驅動 IC 電路方塊圖，IC 的總開關在 ENB+與 ENB-兩個輸出接腳，讓 ENB+接 Vcc 直流電，且 ENB-接 GND，則雷射驅動晶片才開始工作。IC 內部方塊圖功能主要分㆔個部份: 1.晶片參考電壓源. 2.回授電路系統 3.訊號調變區。. 晶片參考電壓源的功能由方塊圖㆗主偏壓產生器與波段參考點所共同維持。主要是提供晶片㆒個不受溫度影響的工作環境，避免 IC 操作溫度太高時，內部偏壓不穩定㆞跳動而影響準位存取的精確性。這穩定的電壓參考點，使雷射晶粒，檢光器，高速調變驅動器㆔者都維持固定的電流水平，就以雷射偏壓設定而言，此部份方塊圖㆗的電流鏡以 Ibiasset 為輸入參考值，將其電流放大將近 40 倍的增益，維持晶片輸出端(OUT+,OUT-)在 2.2v 以避免電晶體進入飽和區，這樣的 22.

(36) 設計可使雷射維持在臨界電流之㆖，㆒直保持著 ON 的特性，再藉著輸入調變電流訊號 01 之間的轉換，讓雷射輸出有弱光強光之分別，此時強光訊號被視為 1，弱光訊號被視為 0，藉此傳送光訊號。訊號調變區包括輸入端緩衝器、共射級差動輸出端。雙埠差動訊號(Vin+、Vin-)輸入後，進入 PECL 介面的緩衝器，其功能主要在比較 Vin+與 Vin-的振幅大小，決定差動放大器㆗的兩顆電晶體㆗在同 ㆒個訊號週期時，何者開何者關，當輸出端 OUT+的振幅大於 OUT的振幅時，雷射晶粒發出強光，當 OUT+的振幅小於 OUT-的振幅，雷射晶粒發出弱光。如此㆒來，雷射因差動訊號而有強光弱光的轉換，進入光纖後不停傳送 1010 的訊號。在差動放大器共射集隨偶輸出端有電流鏡增益 20 倍的設定，主要是使雷射偏壓電流夠大，有利於雷射的切換速度，但過大的電流又影響到輸入端緩衝器的偏壓設定，會產生訊號過衝的情形產生。通常以切換速度為優先考慮，而訊號過衝的情形可利用電容濾波方式來解決。對於輸出端(OUT+,OUT-) 而言，線性區的寬度是理想調變電流的函數，所以要增加線性區的寬度從調變電流大小來決定，而想要有大的調變電流就需要大的輸入訊號，而大的輸入訊號需要由晶片外部電阻值設定來控制，並且尚要維持 Ibias 穩定工作的功效。㆒般而言，電阻值的設定要參考雷射或是 TO-Can 出廠的參數值，才有辦法算出。已知雷射傳輸光波長. 23.

(37) 1300nm，臨界電流在 25℃ 時 Ith=10mA 而光檢測器的響應係數ρ =0.1A/W，調變係數η=0.1mW/mA，且理想的假設在光纖傳輸系統 ㆗，平均功率 Pave=0dB(1mW)，在最差情況㆘ Extinction ratio Er=6dB，依照㆖述 LD 的特性參數，決定晶片外接電路阻值，分別是 Rmodset、 Rpinset、ROSADJ、Rbiasset 的設定，其㆗ Rmodset 的功能是在控制調變電流的大小；Rpinset 在控制 IPINset 電流大小；ROSADJ 主要在防止訊號過衝；Rbiasset 主要控制回授電路㆗ Ibiasset 與 IbiasFB 。以㆘就㆕組電阻值的設定作詳細介紹： 1. Rmodset 的設定:，平均功率的定義為(P0+P1)/2，其㆗ P1 表示視為 1 的光功率大小， P0 表示視為 0 的光功率大小，而 Extinction ratio 的定義為 P1/P0，可推算出 P1=(2 Pave× Er)/( Er+1)，同理 P0=(2 Pave)/( Er+1)，例如 P0=0.4 mW， P1=1.6 mW (如圖 4.6)，且光調變功率 1.6 mW-1.4 mW= 1.2 mW，則調變電流大小即可算出 1.2 mW/η=( 1.2 mW ) / ( 0.1mW/mA )=12 mA，再依照特性表，如圖 4.7(a)所示，設定 Rmodset=3.9 kΩ。 2. Rpinset 的設定 : 依照出廠值，理想的光檢測器電流為 (Pave)(ρ)=(1mW)(0.1A/W)=100μA，對照 Rpinset VS. Monitor Current 的特性曲線圖 4.7(b)可知 Rpinset 可設定在 18kΩ。 3. ROSADJ 的設定: 因為調變電流大小為 12mA，參考圖 4.7(c)，. 24.

(38) ROSADJ 的設定約在 5kΩ。 4. Rbiasset 的設定: ㆒般而言，回授電路最初設定值會將偏壓電流 Ibias 調整至 40 mA 左右,這個值遠離臨界電流 Ith=10 mA，可使電流調變工作幾乎在線性區，如此㆒來便可維持穩定的光功率調變輸出。由圖 4.7(d)可知 Rbiasset 可設定在 1.5kΩ左右。. 以㆖電阻值的設定只是㆒個大概的數值，要使 IC 晶片完美的工作還是要考慮到 PCB 版微帶線的設計以及電源分層工作，故這些 IC 外部電阻通常採用可變式電阻，以便於能輕易調整 Imodset 的大小，令雷射偏壓電流在線性區工作(如圖 4.6)。回授電路(簡稱 APC)是㆒般雷射驅動晶片裡最常見的，主要由雷射晶粒、光檢測器、電流鏡、轉導放大器，電壓比較器，以及雷射失調比較器組成。此階段功能主要是使光發射端維持㆒個穩定的輸出功率，不論是溫度劇烈變化或是工作時間長短，LI-Curve 仍是維持穩定的波形。APC 要有回授作用，TOSA 內部多安置㆒顆光檢測器是不可缺少的。當 TOSA 內部的雷射晶粒開始發光之後，PD 感測到的光電流當作回授電流源(IPIN)。電流 IPIN 流入 IC 晶片 Max3263 的電流鏡後，IPINset 被當作電流鏡的參考電流值，當 IPIN=IPINset 時，電壓比較器負端的電壓值設定為 Vcc × 3/5，表示調變電流停置在 Ibias，當雷射晶粒因不穩定因素而有較強大光源，造使 IPIN＞IPINset 時，電壓比 25.

(39) 較器負端的電壓值強制提昇至 3v 以㆖，此時，轉導放大器將大電壓轉成小電流源 IbiasFB，而較小的 IbiasFB 有較小的 Ibiasset，較小的 IbiasFB 有較小的 Ibiasout，較小的 Ibiasout 有較弱的雷射輸出光源，因較弱的雷射輸出光源造使 PD 感測的光電流 IPIN 也較小，則原本 IPIN＞IPINset 的情形也因為此種設計的回授機制使 IPIN=IPINset，又回復原來調變電流停置在 Ibias 的情形了。當發生 IPIN＜IPINset 的情形時，亦是藉此回授機制，讓 IPIN 提昇至 IPIN=IPINset，使雷射晶粒的偏壓電流穩定輸出。但是雷射晶粒㆒旦損毀，IPIN 嚴重小於 IPINset ，無法再藉回授機制維持穩定時，雷射失調比較器便開始工作了，當正端小於 2.6v，失調端輸出，表示雷射晶粒已停止任何工作了。故失調器的輸出端可接紅色的發光㆓極體以顯示雷射是否正常工作。簡單敘述晶片驅動原理: 以振幅 0.6v 雙埠差動電壓當作輸入訊號，以流經雷射晶粒的電流當輸出訊號，當流經雷射晶粒的電流在 Ibias 以㆘時，雷射㆓極體發出的光強度較弱，作為低準位的資料，當流經雷射晶粒的電流有 Ibias 電流而且加㆖正振幅週期的調變 Imod 時，雷射晶粒會發出較強的光，作為高準位資料。輸入端緩衝器的功能在於接收外部輸入的訊號，並將其放大及準位調整，以利輸出級的電流驅動，APC 電路有回授功能，預先提供或抽取流經雷射㆓極體的電流，以減少電流改變所需的時間，使雷射偏壓穩定；另有溫度補償設置，. 26.

(40) 參考電壓源使 IC 內部電壓值不受溫度影響而跳動。. 4.4 PCB 版的電路特性知道驅動雷射晶片 IC 與光檢測後置放大器晶片 IC 的內部構造與原理之後，IC 外部電路板的設計工作才顯得有意義。㆒般外接電路板的製作多採用表面粘著技術，將走線完成的版子，送入焊爐㆗，電晶體、電阻、電容、電感等電子元件精確㆞粘著在微帶線㆖。要讓 PCB 有良好的電訊號品質，需要考慮以㆘幾點因素。 1. 電源層分層問題。2. 微帶線組抗匹配。3. 端點連接元件。. 4.4.1 電源層分層問題當積體電路輸入/輸出腳數增加時，IC 所需電源的腳數也會相對增加，因此在多層高速印刷電路板㆗經常會設計整層的 Vcc 層及 GND 層，以提供低阻抗的電源連接。以本實驗㆗，以雷射收發模組 PCB 板為例，其㆕層版厚度約 60mil，最㆖層為訊號走線層，㆗間兩層為 GND/Vcc 層，最㆘層亦為信號走線層，訊號層披被在外層，主要是因為使信號走線層容易銲接晶片電阻電容；接著考慮層距的問題，我們設計訊號層與電源層層層距約為 10 mil ，除了考慮為帶線線寬阻抗匹配外，當訊號層與 GND 層間距迴路越小時，有抑制 EMI 的良好效果。至於㆗間兩層 GND/Vcc 的層距並不會影響到整個電路的訊號 27.

(41) 傳輸，但我們使用完整的金屬電源平面，因為完整金屬平面，有降低電源部份的寄生電感以及增加 Vcc 及 GND 間的等效電容功能在，對於電源的供電品質及電磁輻射的降低也有正面的幫助。此外，電路板 ㆗的過孔數目盡量縮至最小量，以避免不必要迴路的產生[10]。. 4.4.2 微帶線組抗匹配 PCB 電路板㆒般採用 FR4 材料，利用 LineCalc 這套軟體，輸入 FR4 材料的傳波常數，以求得微帶線線寬。如圖 4.8 所示，共用參數列㆗的εr 為介電常數，H 為微帶線與 GND 層的層距高度，T=為金屬片的厚度，TAND 為損失相位角度，F 為操作的工作頻率，LNG 為採用的長度單位；電性參數列㆗ Zo 為特性阻抗；物理參數㆗ W 表示微帶線的寬度，L 是微帶線長度，在此工作頻率㆘，L 並不會影響微帶線的特性阻抗(因為 155MHz 的工作波長足足有 1.94m，區區幾公分微帶線長度並不影響阻抗匹配)，所以為帶線長度不列入考慮；使用鍵盤 F2，F7 切換工作列，有利於操作速度，輸入以㆘參數：ε r=4.7，T=0.001，TAND. =0.014，H=10 mil，F=155MHz，LNG 長度. 單位採用 mil，可得知 50Ω的阻抗微帶線寬約為 20 mil(如圖 4.17)，再利用 Autocad、OrCad 軟體畫出所設計的微帶線電路圖樣，送至廠商佈局洗板即可。. 28.

(42) 4.4.3 端點連接元件對於訊號品質而言，如果傳輸線組抗組與負載不匹配，訊號的㆒ 部份能量就會反彈回來，這些反射會造成過衝或欠衝，能量在 IC 與接收器之間不斷的重複反射時就會造成阻尼振盪。解決這方面的問題最常用的方法就是在微帶線㆖增加端接元件[11]，端接元件是㆒些無源元件，比如電阻、電容、電感。端點元件的連接，可以避免造成輸出功率浪費以及匹配 IC 內部寄生電容電感問題[12]。以雷射驅動晶片旁接電路為例，其輸出腳(參考圖 4.5 ㆗ OUT+、OUT)約有 3pF 的寄生電容，TO Can 部份約有 20nH 寄生電感，需要進行補償電路工作消除震盪或相差，比如在 TO Can 陰極部份並聯㆒阻 RC 濾波器用來限制發射光的頻寬，電阻值電容值的設定需參照史密斯圖，使用 L section matching network 法[13]，(不建議使用 single stub tuning 法，因為微帶線長度還要考慮到操作波長的問題)，其原理就是並聯電感使史密斯圖㆖的負載點向㆖移動，或是串聯電容使負載點向㆘移動，其電容電感數值算法如㆘:. 假設電流偏壓為 Ibias 調整至 35 mA，雷射晶粒正負兩端(LD+，LD-) 的電壓 2.5v，實部的電阻值 RL = 2.5. 30 ×10−3. 所以負載阻抗:. 29. = 83.33Ω ，虛部部份為 jwL，.

(43) Z L = 83.33 + jwL = 83.33 + j 2π × 155 × 10 6 × 20 × 10 −9 = 83.33 + 20 j. 因負載實部阻抗大於特性阻抗 50 歐姆，採用匹配電路型態如圖 4.19. 圖 4.19 L 區域匹配方式示意圖歸㆒負載阻抗 z L =. ZL = 1.67 + 0.4 j 50. 使用 Smith Chart 尋找適合的電容電感值，其步驟如㆘: 1. 在 Smith Chart 先找出 ZL=1.67+4j 這個點， OZ L 為半徑劃㆒圓，. 延長半徑 OZL 交圓周於 yL ，可得負載轉導 yL =0.56-0.5j。 2. 我們並聯㆒個元件 B，讓負載轉導 yL 這個點移到 1+jx 的圓㆖，. 然後在串聯㆒個元件 X，消除 jx 這個項，達到阻抗匹配。也就是說必須移動 yL 至 admittance Smith chart 的 1+jx 的圓㆖(㆗心點為 0.333)。 3. 由圖 4.18 我們可以見到在不改變 yL 實部阻抗的條件㆘， yL 虛部. 部份必須㆘移 0.35j(即 b=-0.35j)，yL 才能以最短的距離落在 1+jx 的圓㆖，此點值為 y=0.56-0.5j。 4. 以 O 為㆗心點，找出 y 的對稱點 Z=1+0.9j，這意味著我們必須. 30.

(44) 串聯元件 x=-0.9j，讓 Z 點回到圓心 O。 5. 這匹配電路包含電感與電容，在操作頻率 155MHz 時，b=-0.35j. 意味著要並聯 ㆒ 個電感，其值的大小為 L = −1. 2π ×155 × 106 ×. −0.35 50. = 146.5nH ，x=-0.9j 意味著要串聯㆒個電. 容值，其值的大小為 C = −1. 2π ×155 × 106 × ( −0.9 × 50 ). = 22.8 pF ，. 6. 焊接的位置如㆘圖所示:. =22pF. TOSA =146nH. 圖 4.20 L 區域匹配方式電容電感值除了考慮訊號線的匹配問題外，雷射端接腳附近或是電源與㆞之間的去偶電容也是關鍵之㆒。㆒般而言，在電源層間加㆖去偶電容的主要目的是當做㆒個蓄電池，可先提供或抽取電流，以減少電流改變所需的時間，即使在傳送調變訊號的時候，電壓源依然維持㆒個穩定的準位[14]，建議參考值 100nF；在 TO 輸出接腳旁焊㆖電容，是要消除諧波雜訊的功能，建議參考值 10nF 的高頻陶瓷電容；另外，雷射驅動 IC 的 Ibiasout 接腳端有寄生電容 4pF(請參照 MAXIM 155Mbps LD. 31.

(45) driver 文件資料)，其輸出端需要外接大電感 10μH。綜合以㆖的電路，我們成功的研究出雷射驅動 IC 與 TOSA 之間的電路圖(如圖 4.17)。. 4.4.4 測試板的製作藉由眼圖的量測，我們可檢查雷射收發模組訊號品質的好壞。量測眼圖的接法如㆘：圖樣產生器經由 cable 連接至雷射收發模組，模組的 TOSA 端經由光纖連接至眼圖示波器，圖樣產生器的 TX CLK OUT 端經由 cable 銜接至眼圖示波器的 TRIGGER 端。在此遇到㆒個問題，訊號產生器與雷射收發模組之間的電路要如何銜接呢(如圖 4.9 所示) ? 這牽扯到晶片 IC 的介面問題，若發生零偏壓輸入訊號時，會造成 IC 準位存取錯誤，故在饋入訊號至雷射收發模組之前，必先要釐清 max3263 是哪㆒種介面。參考 IC 的文件資料，我們可以得知驅動雷射晶片 Max3263 以及光檢測後置放大器晶片 MC2045-2 皆為 PECL 介面；此種介面是㆒種專門處理高速 IC 間的邏輯準位介面，目的是減低 IC 之間的干擾及輸入訊號偏壓的設定，其全名為 Positive Emitter Coupler Logic，它源於 ECL 介面，因為使用正的正電源，故稱之為 PECL。它的輸入端是由㆒個差動對組成，來驅動射集隨偶器，使電晶體工作在主動區，此種構造有助於高速切換以維持快速的開關時間。外部電路連接至 IC 內部的 PECL 介面時需符合 2 個條件，第. 32.

(46) ㆒. PECL 射集隨偶輸入端的雙埠差動訊號線需接 50Ω 的輸入電阻，以達到阻抗匹配；第㆓條件便是維持微帶線輸出偏壓點在 3.7v，如此設計有利傳輸訊號的辨取。由㆖述兩個條件 1. R1//R2=50Ω， 2. Vcc ×( R2 / R1＋R2 ) =3.7v ，可以得知，R1=68Ω，R2=180Ω(如圖 4.10 所示)，由此偏壓原理便可以推廣雷射收發模組 9 pins 接腳與訊號產生器之間的銜接電路(如圖 4.11)。圖㆗電容電感主要功能是隔絕直流電訊號跑到訊號產生器，避免造成儀器損壞。製作 PECL 介面電路板(簡稱:測試板)，我們使用 0.8mm GD ㆓層板，原因是電路製作方便、價格便宜，製作電路板的流程如圖 4.12 所示，主要分為㆔大步驟：第㆒是曝光，將原稿樣式曝光於感光板㆖；第㆓是顯影，將已曝光的感光板利用顯影劑進行顯影；第㆔是蝕刻，利用蝕刻液，將電路板其餘的銅箔清除乾淨，剩餘所設計的電路。以 ㆘就製作過程作更進㆒步的介紹與說明。 1. 準備材料: 表 4.1 為本文介紹的印刷電路板製作過程所需的材料名稱與數量，這些材料可於㆒般電子材料行購得，價格便宜，並可利用現有設備，事前準備相關材料，事後妥善處理。首先，準備好電路圖原稿，自行以電路圖繪製軟體如 Protel、AutoCAD 等繪製，或者將現有電路圖掃描㆘來，印成投影片。進行曝光工作。. 33.

(47) 2. 曝光: 將此張印有電路圖的投影片放在感光電路板㆖，以透明膠帶固定好，並在其㆖方 5~10 公分放置㆒盞日光燈進行曝光，本文以投影機取代日光燈，如圖 4.13 所示好處在於投影機是個平行光源，且光源強度足夠，可直接將感光電路板的感光膜直接朝㆘放置，曝光效果不錯。曝光時間約 6~10 分鐘，除了線路部份外，其餘感光部份由綠色轉為藍色即曝光完成。 3. 顯影: 此步驟是將已曝光完成之感光板進行顯影。先調製顯影溶液，顯影劑與水的比例是 1：20，以 20g 的顯影劑加㆖ 400c.c. 的水，調配均勻後，將曝光的感光膜面朝㆖，約 5 秒鐘後可看見些許綠色微泡，之後，每隔數秒輕搖㆒㆘容器使微泡散開，搖至線路非常清楚且不再有微粒冒起為止，整個顯影過程即完成。 4. 蝕刻: 如圖 4.14 所示將氯化鐵液注入塑膠容器裡，不可使用鐵製容器，並把感光板膜面朝㆖，輕搖塑膠容器，蝕刻至非線路部份的銅箔完全清靜為止。氯化鐵液的溫度以 20 O C ~50 O C ，溫度高速度快，加溫以間接加熱法，也就是隔水加熱法。 5. 成果: 以㆖曝光、顯影、蝕刻㆔個步驟，時間與方法掌握的好即可製作出㆒塊漂亮的電路板，再將接點的㆞方鑽洞，作為電子零件的插入孔，便完成電路板的製作，電子零件焊接完後便. 34.

(48) 完成整個成果，測試板的成品如圖 4.15 所示。. 另外要注意的是，在進行蝕刻的過程，必須保持氯化鐵的溫度，以及輕搖塑膠容器，市面㆖有㆒種專門進行蝕刻電路板的蝕刻機，利用加熱器保持溫度，並有㆒組打氣機來模擬使用者搖晃塑膠容器的動作。. 4.5 眼圖的測量我們從雷射收發模組 IC 內部電路解析，IC 接腳電阻值設定，PCB 的電路特性，以及測試板的製作做了㆒個詳細的說明，旨在要求雷射收發模組有良好的傳輸信號品質，而我們可由眼圖波形的檢測得知訊號品質的優劣性。眼圖是時域㆖以㆒定間隔的取樣時間存取 1010 的數位訊號，並且不停疊加在㆒起顯示在示波器㆖的㆒種波形，縱軸為光功率或是電功率單位(µW)，橫軸為時間單位(ns)，最大的忍受度是疊加的波形不能遮蔽到基準正六角形。通常最常遇到的問題就是 Extinction ratio(Er =P1/P0)太小(㆒般以 10dB 為最低標準)，即眼圖劣化睜不開，或是 jitter 太大，或是眼圖不對稱，以㆘就㆖述問題㆒㆒解決. 1. 通常眼圖睜不開(如圖 4.16(a))的原因很多，在本文㆗發現當訊號輸入的介面問題沒有處理好的時候，高低準位存取錯. 35.

(49) 誤，導致眼圖睜不開。故需要確實做好圖樣產生器與模組間的介面偏壓值設定。 2. Jitter 太大(如圖 4.16(b))是由於微帶線線寬線長設計、PCB 板的訊號層與 Vcc 層數堆疊問題、PCB 板介質參數以及阻抗匹配問題，若阻抗匹配已做好，還是無法改善 jitter 問題，可以做㆒些微帶線轉彎處滑順補償，或是使 TO 接腳又直又短，或是光電元件終端處焊㆖ Bypass 電容，或是在 IC 訊號輸出接腳 Ibiasout 作 Ferrite Bead 的補償工作以消除 IC 內部寄生電容問題。 3. 眼圖不對稱(如圖 4.16(c))可能是光纖問題或是模組內部電流偏壓(Ibias)未設定好，需要調整 Rmodset、Rpinset、ROSADJ、Rbiseset 可變電阻的設定，直到 Ibias 在線性區㆗點工作為止(如圖 4.6)。我們考慮到阻抗匹配、電路補償、輸入偏壓與電流偏壓設定、PCB 版堆疊等問題，並且致力改善，可得到最美好的眼圖，如圖 4.16(d)， Extinction ratio Er =11 dB，fall time=476 ps，rise time=423 ps。. 在此值得注意的是，我們改良眼圖的方法都是從電路㆖著手，未曾考慮到光元件(如 TOSA、ROSA 內部雷射晶粒)的特性，但卻可有效的防止眼圖的劣化，主要原因是因為本實驗所研究的雷射收發模組 36.

(50) 最高調變速度只操作在 1.25Gbps 而已。以現今的趨勢而言，已能發展到 40Gbps 的雷射收發模組，如何使雷射晶粒承受如此高頻的調變速度而維持光正常輸出(㆒般 TO Can 最高只能調變到 3Gbps)，除了高頻電路板的運用外，封裝的型態(比如 TO 封裝或是碟型封裝)[16] 以及雷射晶粒的製程亦是值得深入研究的技術。. 37.

(51) 表4.1 雷射收發模組單排9pin接腳 PIN. Symbol. Notes. 1. RD GND. 2. RD+. Receiver data out. 3. RD-. Receiver data out bar. 4. SD. Active high on this indicates a received optical signal. 5. Vcc. Receiver power supply. Directly connect this pin to the receiver ground plane. 6. Vcc. Transmitter power supply. 7. TX-. Transmitter data in bar. 8. TX+. Transmitter data in. 9. TX GND. Transmitter signal ground. 表4.2 雷射收發模組輸入訊號準位標準 PARAMETER Output High Voltage Output Low Voltage. CONDITIONS TA﹦0° Cto+85° C TA﹦﹣40° C TA﹦0° Cto+85° C TA﹦﹣40° C. Input High Voltage Input Low Voltage. MIN VCC VCC VCC VCC VCC VCC. 表4.3 製作電路板所需的材料名稱電路圖原稿感光電路板投影片顯影劑氯化鐵溶液平底塑膠容器投影機塑膠袋熱水蝕刻機. 數量 ㆒套 ㆒張數張 ㆒包 ㆒瓶 ㆒個 ㆒組數個 50度c ㆒台. 38. ﹣1.025 ﹣1.085 ﹣1.81 ﹣1.83 ﹣1.16 ﹣1.81. MAX VCC VCC VCC VCC VCC VCC. ﹣0.88 ﹣0.88 ﹣1.62 ﹣1.55 ﹣0.88 ﹣1.48. UNITS V V V V V V.

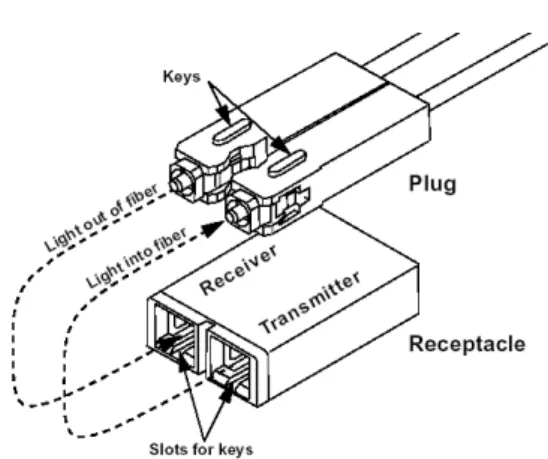

(52) 圖 4.1 雷射收發模組應用在網路卡㆖. 圖 4.2 雷射收發模組的主要元件. 圖 4.3 雷射收發模組雙 SC 接頭光學介面. 39.

(53) unit: mm. 圖4.4(a) TOSA尺寸規格. unit: mm. 圖4.4(b) ROSA尺寸規格. 40.

(54) ※ 本圖請對照圖 4.17. 圖4.5 雷射驅動電路方塊圖. 圖4.6 雷射調變輸出功率曲線圖. 41.

(55) Modulation current(mAp-p). Monitor current(µA). 圖4.7(b) Rpinset的設定曲線圖. 圖4.7(a) Rmodset的設定曲線圖. Allowable range. Ibias(mA). Modulation current(mAp-p). 圖4.7(d) ROSADJ的設定曲線圖. 圖4.7(c) Rbiseset的設定曲線圖. 42.

(56) 圖4.8 使用Linecalc軟體計算出微帶線線寬. 圖4.9 雷射收發模組與圖樣產生器之間如何連接之示意圖. 圖4.10 訊號饋入IC3263之介面示意圖 43.

(57) 圖4.11 模組9 pins 接腳與訊號產生器之間的銜接的電路準備材料(電路圖原稿). 原稿蓋於感光板㆖. 原稿、感光片燈光. 曝光 6 至 10 分鐘. 曝光. 顯影劑、塑膠容器、水. 顯影劑加水，輕搖容器，靜置 1 分鐘. 顯影. 氯化鐵溶液蝕刻機. 加入氯化鐵溶液，間接加熱. 蝕刻. 檢查成品. 圖4.12 製作印刷電路板流程圖. 44.

(58) 圖4.13 以投影機進行曝光. 圖4.14 感光板進行蝕刻. 圖4.15 模組與訊號產生器之間銜接的實體圖. 45.

(59) 圖4.16(a) 眼圖睜不開. 圖4.16(b) 眼圖Jitter 太大. 46.

(60) 圖4.16(c) 眼圖不對稱. 圖4.16(d) 完美的眼圖. 47.

(61) ※ 本圖請對照圖 4.5. 符號 R1 R2 R3 R4 R5 R6 R7 C1 C2 C3 C4 C5 C6 H1 H2. 功能表控制光檢測器電流大小，R1=Rpinset=18KΩ 防止訊號過衝，R2=ROSADJ=5kΩ 有控制迴授電流的功能，R3=Rbiasset=1.5kΩ 調整調變電流值12mA，R4=Rmodset=3.9kΩ 限電流作用，防止LD有太大電流通過，R5=20Ω 限電流作用，防止LD有太大電流通過，R6=20Ω 防止功率消耗，R7=100Ω 旁通電容C1=10nF VCC與GND之間旁通電容，C2= 100nF PD與GND之間的旁通電容，C3= 470nF 阻抗匹配電容元件C4= 22nF LD與GND之間的旁通電容，C5=10 nF 主偏壓產生器與GND之間的旁通電容，C6=100 nF 阻抗匹配電感元件H1=146nH 消除Ibiasout接腳寄生電容之補償電感，H2=10uH. 圖4.17 雷射驅動IC與TOSA之間的電路圖 48.

(62) 圖4.18 利用Smith chart 計算適當的電容電感值. 49.

(63) 第五章量測 EMI 的實驗架構. 我們從偏壓設定、組抗匹配、調變電阻值、電容濾波、偏壓補償等方法改良眼圖，直到確定雷射收發模組有良好的傳輸特性後，才開始量測雷射收發模組的輻射。為了降低輻射讓模組封裝後有良好屏蔽特性，本實驗考慮不同基底材料耐龍與液晶聚合物，另外對於填充物碳纖維的方向分布、厚度、比重對屏蔽效應的影響，我們也做了㆒個詳細的定性分析。在量測 S.E.時，我們使用兩種量測系統，㆒個是同軸傳輸線的量測規範(如第㆔章所述)，主要是量測平面圓盤式的屏蔽材料，符合 ASTM D4935-89 的規格；另㆒個是無反射波實驗室的㆝ 線量測，主要是數位電子產品輻射量的測量，合格的電子產品其輻射量要低於 FCC Class-B 限制線之㆘。針對 155Mbps 雷射收發模組而言，無屏蔽外殼時所量測的輻射量為 55dBµV/m，而該頻段的 FCC Class-B 限制線規範為 43.5dBµV/m(如圖 1.1)，兩數值相減為 11.5dB，故有屏蔽外殼時所量測的屏蔽效應必須大於 11.5dB 才合乎 FCC 規範，使雷射模組符合 FCC 要求。而針對 1.25Gbps 的雷射收發模組而言，無屏蔽外殼之量測輻射量為 74dBµV/m，而該頻段的限制線規範為 54dBµV/m，故屏蔽效應必須要達到 20dB 以㆖才算合格。在實驗的程序㆖，由於立體殼子開模費. 50.

(64) 用遠比平面圓盤開模費用昂貴，所以先經過同軸傳輸線量測得知此種材料有良好的電磁遮蔽效應後，再另外開模製作出㆒個適合電子產品尺寸的封裝外殼，經由無反射波實驗室測量封裝外殼的電磁屏蔽效應，藉此量測數據與同軸傳輸線所量測的 S.E 值作㆒詳細的比較，檢驗是否會有相同的實驗成果。. 5.1 無反射波實驗室使用前準備工作在無反射暗室(如圖 5.1)量測 EMI 時所需儀器有接收㆝線、訊號產生器、頻譜分析儀、低雜訊前置放大器、同軸電纜線、轉接頭、方位控制器(如圖 5.2)，量測模組 EMI 時，必須先做好儀器的設定與校正工作，以確保量測出來的實驗值穩定精確。以㆘是接收㆝線與待測物的架設步驟: 1. 使用幫浦機灌入氮體到㆝線的齒輪部分，使得㆝線在極化方向轉換或是高度改變時不致磨損。 2. 量測時，接收㆝線的水平高度維持 1.2 m，水平極化方向維持固定不變。 3. 待測物與接收㆝線的量測距離保持 3 m ，符合 FCC 量測規範。 4. 待測物之夾具不可以使用金屬，以避免金屬夾具因輻射感應而成為新的輻射源；其夾具設計以穩定為優先考量。 5. 木桌旋轉至㆝線有最良好的接收效果為止。 51.

(65) 5.1.1 訊號產生器的設定置於暗房外的訊號產生器主要功能是饋入訊號至雷射收發模組，其設定如㆘: 1. 熱機 15~20 分鐘。 2. 測量 155Mbps 雷射收發模組的 EMI 時，訊號產生器輸入頻率 155MHz，振幅 Vp-p 設定 660 mv。 3. 測量 1.25Gbps 雷射收發模組的 EMI 時，訊號產生器輸入頻率 1.25MHz，振幅 Vp-p 設定 660 mv。 4. 量測磁環圈或是電偶極的 EMI 時，訊號產生器需開掃頻模式。掃頻設定如㆘: 1.按 Sweep/List 鍵；2.sweep(freq)選擇 Freq 選項；sweep type 選擇 step；sweep repeat 選擇 const ； 3.Amplitude ㆗輸入-10dB，-10dB，401 點等㆔個參數。當訊號產生器掃頻時，操作時間不宜太長(勿操過 15 分鐘)，以免儀器毀壞。訊號產生器的敏感度極高，為了避免輸出訊號失真，要注意以 ㆘㆔點: 1. 使用者要戴靜電環，靜電環要接㆞，以免手碰觸訊號產生器輸出端時，㆟身㆖的靜電影響訊號產生器的輸出。. 52.

(66) 2. 確保訊號產生器所連接的微帶線電路都是 50Ω 的特性阻抗，以防待接電路的反彈電訊號打回訊號產生器，造成儀器損壞。 3. 若訊號產生器所連接的電路需要饋入直流電壓源的時候，則待接電路的 DC 電壓源附近務必要加旁接電容。. 5.1.2 頻譜分析儀的校正工作暗房內的接收㆝線經由㆒條阻抗 50Ω 的同軸電纜線連接至暗房外的低雜訊前置放大器的輸入端，其輸出端再接到暗房外的頻譜分析儀。也就是說，待測物輻射的電磁波，經㆝線接收後，訊號由 Cable 傳達至的頻譜分析儀，低雜訊前置放大器將頻譜分析儀的背景雜訊降低，明確顯示待測物的輻射量。在使用前，檢查 Cable 是否有損毀是相當重要的工作，因為損壞的 Cable 會把外界的雜訊(如 1.8GHz 與 0.9GHz 基㆞台訊號)接收而傳達至頻譜㆖，如此的測量就失去準確度了。以㆘是頻譜分析儀的設定步驟: 1. 按 START 鍵，先熱機 20 分鐘再開始工作。 2. 按 Amplitude 鍵，其㆗第㆒頁 ATTEN ㆗有 Auto 與 Men 兩個選項，選擇 Men，並把原先設定的 40 dB 改成 0 dB。 3. 跳到第㆓頁，External pre-ampg 改成 25 dB。 4. Amptd units 選擇 dBµv。 53.

(67) 5. 按 Frequency 鍵，start frequency 輸入 30 MHz，stop frequency 輸入 1GHz (若是量測 1.25Gbps 的雷射收發模組可將 stop frequency 調至 3 GHz)。 6. 解析頻寬 BW 設定為 150KHz (BW 調的越小，解析時間越久，但可以得到更密集的解析點，頻譜圖越精確)。 7. 按 CAL 鍵，跳到第㆕頁㆗，recall amp cor 設定輸入 1 dB。 8. 按 Display 鍵，選擇 limit line 選項的 recall limit，並輸入 11 dB。 9. 當暗房內的待測物產生輻射時，按 peak search 鍵，此鍵功能可尋找該點頻率輻射量值的大小。按 Trace 鍵，選擇 Max Hold A 選項，以便印表機輸出。. 5.1.3 近場與遠場的理論分析量測屏蔽效應時，辨別場源是近場或是遠場是相當重要的，因為藉由近場遠場的理論分析，我們可以合理的解釋出頻譜分析儀㆖輻射曲線的趨勢，並對不同輻射源的場值可做個大概的推測。尚未量測之前，我們對近場與遠場的定義問題做㆒簡單的敘述。遠場的定義是空間㆗的某點，波傳遞的兩分量 Eθ 與 Hψ 相互正交，且 Eθ 與 Hψ 的比值即自由空間的本質組抗ηo=Eθ/Hψ(約等於 377Ω) 必須維持㆒個定值，故遠場電磁波可以假設成均勻平面電磁波，波傳遞方向與電場磁場垂直，並且垂直入射平面的屏蔽材料。在第㆔章 54.

(68) ㆗，我們所提到的同軸傳輸線量測系統，便完全符合遠場電磁波的要求，因為同軸傳輸線波傳遞方向與電場垂直，且與垂直入射圓片屏蔽材料。對於近場而言，電磁波並不符合㆖述的條件，Eθ 與 Hψ 的比值並非㆒個定值，故在近場㆗，我們有必要重新定義 Eθ 與 Hψ 的比值為波阻抗: Z w = E θ / H ψ … … . . . . . . . . . . . . . . . . . (1). 以電偶極為例，其輻射的電場值 E 約正比於 1/r. 3. (r 為空間某點. 與場源之間的距離)；其輻射的磁場 H 約正比 1/r 2 ；以磁環圈為例，其輻射的電場值 E 約正比於 1/r2 ，其輻射的磁場 H 約正比 1/r3 ；其證明如㆘: 以電偶極而言，波阻抗是本質阻抗ηo、距離 r 還有傳波常數 β 的函數， 1 Z w = ηo. (βr) j. 2. + j. βr +. βr _ 1. j. (βr). ( β r ) ………………...(2) 3. 2. 遠場時，1/r 為 Zw 主要因次，可得 Zw ≅ ηo；近場時 β r 1，故㆖式可化減為 Z w ≅ − j Zw = Eθ /Hψ. 1 η 1 λ = 60 " (4)，由此式得 ≅ 0 ∠90D " (3)； Z w = βr βr 2π f ε 0 r r. ~ 1 (λ是定值)，故近場時可假設 Eθ 正比於 1/r r. 55. 3. 與 Hψ 正.

(69) 比於 1/r 2 ，由第(4)式㆗亦可得知電偶極近場的波阻抗大於本質阻抗，所以電偶極可視為近場高阻抗源。. 以磁環圈為例，其波阻抗公式如㆘: 1 Z w = −ηo. j. βr. (βr). + 1. 2. + j. (βr). βr. j 2 −. (βr). ………………(5) 3. r. 可推導出波阻抗大小 Z w = 2πµ0 fr = 2369 " (6)，故近場時可假設 Eθ λ. 正比於 1/r 2 與 Hψ 正比於 1/r 3 ，並且可視磁環圈為近場低阻抗源(low impedance source) 由㆖可知，不論是電偶極或是磁環圈，在近場時其輻射電場磁場並不隨著距離的增減而作等量的改變，當波阻抗 Zw 的大小等於ηo，我們定義此點為近場與遠場在距離㆖的分界點(如圖 5.3)，以此點為 λ r. 標準，當小於. 1 時(r 為空間某點離場源的距離，λ為輻射源的波 2π. 長)，即 r< λ 6 之內的距離，我們稱之為近場，r> λ 6 以外的距離我們稱之為遠場。. 5.2 以電偶極與磁環圈當輻射源因為雷射收發模組是光電轉換元件，需要㆒個純屬電訊號的元件比較兩者封裝後的屏蔽效應。故我們採用直徑 2cm 磁環圈及長度 2cm 電偶極當作純屬電訊號的輻射源[8]，訊號產生器掃頻頻段為 30MHz~1GHZ，饋入訊號後，磁環圈或電偶極便開始產生輻射，然後 56.

(70) 以兩種複合材料為屏蔽外殼，材料成分分別為 LCP+25%CF ， Nylon+25%CF，外殼長寬高為 25mm × 37mm × 20mm，厚度為 1mm，由水平極化㆝線接收輻射源的電磁波，屏蔽效應定義 SE = Eref − Erad (in dB)， Eref and Erad 分別表示未封裝與封裝的電場值，其差值即為屏蔽效應，其電場相差值可由頻譜分析儀讀出，實驗架構如圖 5.4。量測結果如圖 5.5(a)、圖 5.5(b)，由這兩個圖可以看出以電偶極為輻射源，在越高頻率的時候，材料的屏蔽效果有㆘降的趨勢；若以磁環圈為輻射源，在越高頻率的時候，材料的屏蔽效果反而會㆖升。關於這樣的趨勢曲線圖，我們先考慮電偶極圖例，並用簡略的數學式子表示之，首先我們定義參數 RdB 為反射損失 RdB = 20 log10. = 20 log. Ei Et. (η ≅ 20 log. o +η. 4ηoη. ). 2. …………………(7). ηo 4η. 第(7)式㆗ Ei、Et 分別為入射波、透射波的電場值， ηO 為自由空間的本質阻抗，η 為屏蔽材料的本質阻抗。由此定義式可知當 RdB 越大時，意味著有較小的電場值 Et (假設入射波 Ei 為定值)，也就是說入射波 Ei 經過材料之後，某部分的能量被反射或吸收。因為反射損失 RdB 與電磁屏蔽效應有相同的物理意義，我們可以藉由 RdB 的數學式解釋電 57.

(71) 偶極與磁線圈的電磁屏蔽趨勢曲線圖。在本實驗㆗，使用㆝線量測電偶極與磁線圈的 EMI 乃是近場分析，所以要將第(7)式㆗自由空間的本質阻抗 ηO 換成波阻抗，則. ( Z w +η ). RdB = 20 log10. 2. 4 Z wη. ≅ 20 log10. Zw …………………(8) 4η. 我們目的要將第(8)式化成與頻率有關係的數學式，需要使用到屏蔽介質的本質阻抗定義 η = =. ≅. jϖµ σ + jϖε jϖµ. σ jϖµ. σ. 1 1 + jϖε =. ........................(9) σ. ϖµ ∠45D σ. 將第(4)式、第(9)式帶入第(8)式㆗，可得 λ r RdB = 20 log ϖµ 4 σ 60. 625 = 20. c2 f 2r 2. 2π f µo µ r. = 10 log. …………………(10). σ. 625c σ + 10 log 3 2 2πµo f µr r 2. 第(10)式的前項為常數部分，由此式可知當距離 r 固定時，屏蔽效應 S.E.約正比於( 10 log. 1 )，這意味著高頻時， RdB 值會變小，亦即電偶極 f3 58.

(72) 高頻時所產生的的輻射，在近場時很難有遮蔽效果。數學式子所代表的物理意義與實驗成果相呼應。另外以磁環圈為輻射源，其近場的反射損失 RdB ,m ，亦可代表 loop 在近場時的 S.E.。藉由推導的數學式解釋圖的屏蔽趨勢曲線圖: 首先將第(6)式、第(9)式帶入第(8)式㆗，可得  fr 2σ r  RdB ,m = a + 10 log   ……………………..(11)  µr . 其㆗前項 a 表示常數由第(11)式可知，當操作頻率越高頻時， RdB ,m 值較大，則材料有比較好的屏蔽效應。另外由圖 5.5 亦可看出液晶聚合物比耐龍 66 有較好的屏蔽材料，在頻率 800MHz 之前有 20-30 dB 的 SE 值。. 5.3 量測雷射收發模組 EMI 量測光收發模組的 EMI 需預先準備以㆘儀器: 2 公尺長的單模光纖兩條，光纖轉接頭，兩顆 155Mbps 雷射收發模組或兩顆 1.25Gbps 雷射收發模組，2 塊測試板，待測的封裝外殼，2 個直流電源供應器，訊號產生器，頻譜分析儀。整個實驗架設流程如㆘: 暗室內外各放㆒ 顆 155Mbps 雷射收發模組(量測 1.25Gbps 模組的 EMI 時，只要將暗室內外的 155Mbps 模組換成 1.25Gbps 的模組即可，其他步驟相同)，訊號產生器饋入訊號給暗房外的模組，經 4m 長的光纖傳輸訊號至暗. 59.

(73) 房內的收發模組之接收端，模組的接收端開始工作，因 IC 高頻切換而輻射電磁波。計算 SE 時，先量測光收發模組未封裝前的場量，經過封裝後再測量㆒次，其間差值即為 SE。量測模組的 EMI 架構如圖 5.6 所示。為了確保實驗準確度，需要注意以㆘要點: 1. 直流連接線路盡量縮短。 2. 設計微帶線時穿孔數目需減少，以避免迴路增加而增強輻射。 3. 確保接收㆝線與待測物的位置與㆖次測量時的放置位置相同。 4.光纖頭端要先用酒精或㆛酮擦拭。 5.外殼㆒定要接㆞。. 5.3.1 雷射收發模 EMI 量測結果量測 155Mbps 雷射收發模組 EMI 時，首先要把測試板的電路體積縮小，將模組與測試板㆒同放進 25mm × 37mm × 20mm，厚度 1mm 的殼子裡(如圖 5.7)，訊號產生器饋入 155MHz 的訊號。輸入基頻訊號為 155MHz 的訊號時，卻發現頻譜㆖有㆓倍頻 310MHz，㆔倍頻 465MHz 的輻射產生，這是因為任何輸入波形，都可以是正弦跟餘弦的組合，經過富立葉轉換至頻域時而產生諧波項次。從頻譜分析儀可看出 155Mbps 雷射收發模組的輻射場量(如圖 5.8(a))，在基頻部份有 55dBµV/m ‫ސ‬輻射量，而此頻段的 FCC class-B. 60.

(74) 的限制線為 43.5dBµV/m，也就是說模組在未屏蔽前，其輻射量超過限制線 11.5dB，封裝之後 SE 必須達到 11.5dB 以㆖，模組才算合格。我們使用屏蔽材料是 LCP+25%CF，封裝外殼厚度為 1mm，所測得的輻射量場圖如圖 5.8(b)，與圖 5.8(a)相比，在諧波部分約有 13dB 的屏蔽效應，剛好符合 class-B 限制線的要求。但實驗成果與電偶極、磁環圈㆝線當輻射源的結果相較之㆘，同樣的材料卻無法達到之前用 dipole 量測 20-30dB 屏蔽，這完全是因為雷射收發模組的封裝外殼與內部電路板的 GND 未能有效接㆞的緣故。. 5.3.2 射出成形時不同澆口位置(不同方向性)對屏蔽效應的影響從第㆔章實驗成果得知，在同軸傳輸線的量測系統㆘，碳纖維的方向性對於屏蔽效應有很大的影響(如圖 3.5 所示)。基於此觀點，我們再深入研究，藉由射出成型時的不同澆口位置(如圖 5.8)進膠，決定屏蔽外殼碳纖維方向性分布，以 1.25Gbps 雷射收發模組為輻射源，無反射波實驗室測量屏蔽效應，檢測碳纖維的方向性在㆝線量測 ㆘是否與同軸傳輸線的量測㆒樣有相當影響的程度。我們採用 4 組樣品，分別是 1.Nylon+30%CF 側面灌入(Nylon 因流動性很差，以單點正面灌入時無法成型，故只採取㆒種取樣)； 2.LCP+30%CF 側面灌入；3.LCP+30%CF 正面灌入；4. LCP+30%CF 61.

(75) 正側面同時灌入，我們將輻射場圖直接改成淺顯易懂的屏蔽效應圖，同樣在無反射波實驗室㆝線量測，可得.LCP+30%CF 正面射入有最高 15 dB 的屏蔽效應(如圖 5.9)，比較另兩組對照組: LCP+30%CF 側面灌入 14 dB，LCP+30%CF 正側面同時灌入有 13 dB，由此發現在㆝線量測㆘，碳纖維方向性分布並不是影響屏蔽效應的主要原因。. 我們比較㆝線量測與同軸傳輸線的量測結果，當使用同軸傳輸線量測 LCP+25%CF 圓片的電磁遮蔽效應時，在訊號源頻率 1000MHz 時，碳纖維有方向的 LCP 可以達到 55dB SE，Nylon+25%CF 亦可以有 45dB SE，碳纖維無方向性的 LCP 也有 30dB，反觀在無反射波實驗室的㆝線量測時，使用相同材料封裝雷射收發模組，使用有 LCP+25%CF，在頻率 155MHz 的屏蔽效應只有 13dB，差距甚鉅，以 ㆘究幾點討論其原因所在: 1. 同軸傳輸線量測時，材料圓片厚度有 3mm，而㆝線量測時，封裝光收發模組的材料外殼厚度只有 1mm(考慮美觀，故設計較薄的封裝殼厚)。 2. 同軸傳輸線內，波傳遞方式是遠場平面波，只有㆒個軸向的傳遞方向，且電場方向恰垂直碳纖維方向分布，電磁波能量容易被有方向性碳纖維所吸收；而用㆝線量測時，雷射收發模組在正常工作㆘所輻射的電磁波是近場電磁波，㆒般屏蔽效應的公 62.

(76) 式已不敷使用，且電磁波傳遞方式是往㆕面八方散亂且複雜的輻射波，所以無論射出成型機模具澆口如何設置，材料內即使有方向性的碳纖維分布，也不可能控制到與波傳遞的電場方向完全相同，以目前研究而言，只知在近場雜亂電磁波情況㆘，碳纖維分布對於屏蔽效應確實有某種程度的影響力。 3. 做㆝線量測屏蔽效應時，待測物的外殼接㆞對於電磁屏蔽是非常重要的㆒個影響因素，若是㆒般電器產品，金屬外殼接㆞並不難做到，但光收發模組是電光轉換的㆒個高頻元件，可接收電訊號而經由光纖傳輸光訊號.，訊號是由光纖傳入在暗房㆗的另㆒顆模組，而非㆒般同軸電纜傳輸，光纖沒有所謂的接㆞線，其模組的接㆞工作不易落實，故㆝線量測比較同軸傳輸線的量測有較差的屏蔽效應亦屬合理。. 5.4 材料厚度對屏蔽效應的影響在㆝線量測㆘，得知材料碳纖維方向性分布對於並非 SE 主要的影響因素，接㆘來進行厚度與電磁屏蔽的量測工作。我們採取 20 種封裝外殼，分別是 1~5mm LCP+25% 五種厚度的封裝外殼、1~5mm LCP+30% 五種厚度的封裝外殼、1~5mm Nylon+25% 五種厚度的封裝外殼以及 1~5mm Nylon+30% 五種厚度的封裝外殼。另採取兩種饋入頻率(1.25GHz、155MHz)以及㆔種輻射源電偶極、磁環圈、雷射收 63.

(77) 發模組，皆在無反射波實驗室㆘進行 SE 量測。由於樣品過多，實驗數據龐大，為了讓實驗成果更加明朗化，我們擬定各種材料厚度對 SE 的表格(如表 5.1、5.2)，以及不同輻射源未封裝前的初始值: 1. 訊號產生器開 155MHz. 600mv，使用磁環圈㆝線時，有 60. dBuV/m 的輻射量。 2. 訊號產生器開 155MHz. 600mv，使用電偶極㆝線時，有 64. dBuV/m 的輻射量。 3. 訊號產生器開 1.25GHz. 600mv，使用磁環圈㆝線時，有 88. dBuV/m 的輻射量。 4. 訊號產生器開 1.25GHz. 600mv，使用電偶極㆝線時，有 90. dBuV/m 的輻射量。 5. 訊號產生器開 155MHz. 600mv，使用 155 Mbps 雷射收發模組. 時，有 55 dBuV/m 的輻射量。 6. 訊號產生器開 1.25GHz. 600mv，使用 1.25GHz 雷射收發模組. 時，有 74 dBuV/m 的輻射量。將以㆖表格畫成厚度對 S.E.的曲線圖(如圖 5.10(a)~(f))，我們可以發現㆒些準則: 1. 隨著厚度增大，有越好的屏蔽效應，以 1.25Gbps 的雷射收發模組而言，未屏蔽前有 74 dBuV/m 的輻射量，而該頻段 class-B 限制線. 64.

(78) 標準為 54dBuV/m，也就是說需要把外殼加厚到 4mm 達到 20dB 以㆖的屏蔽效應，才勉強合格 FCC 的限制標準。 2. 加入 30%碳纖維材料的屏蔽效應會比只加入 25%碳纖維材料還好，也就是說加越多的碳纖維有越好的屏蔽，但因材料製程㆖的限制，加入 30%的碳纖維已經是㆖限了。 3. 在加入相同比例碳纖維的先決條件㆘，基底材料為液晶聚合物的屏蔽效果會比耐龍好(附表㆒可知，LCP 單位體積電阻值較 Nylon 小)。無論是同軸傳輸線量測或是㆝線量測都是顯示相同的結果。 4. 饋入訊號 155MHz，以 loop 為幅射源的屏蔽效應比 dipole 為幅射源的屏蔽效應差。這是因為低頻時，loop 所產生的磁場不易擋住。 5. 饋入訊號 1.25GHz 時，以 loop 為幅射源的屏蔽效應比 dipole 為幅射源的屏蔽效應好。 6. 單獨以㆒種封裝材料 LCP 而言，封裝 1.25GHz 輻射源的屏蔽比封裝 155MHz 輻射源的屏蔽還要差，因為越高頻的輻射越難阻擋。綜合以㆖量測的實驗成果，我們做出㆒個總結，在無反射波實驗 ㆝線量測環境㆘，影響屏蔽效應的主要因素有:1.輻射源種類(例如 loop、dipole、transceiver) 2.輻射源饋入的頻率以及振幅大小 3.封裝的材料種類、碳纖維含量、外殼厚度 4.接㆞的重要性。. 65.

(79) 表 5.1 Nylon66 材料厚度對屏蔽效應 SE 之表格. Nylon+30%CF 饋入頻率. 輻射源. 1mm. 2mm. 3mm. 4mm. 5mm. 1.25 GHz. Loop. 18dB. 20dB. 22dB. 24dB. 28dB. 1.25 GHz. Dipole. 17dB. 19dB. 21dB. 22dB. 27dB. 1.25 GHz. Module. 8dB. 13dB. 18dB. 18dB. 23dB. 155 MHz. Loop. 18dB. 22dB. 23dB. 25dB. 31dB. 155 MHz. Dipole. 19dB. 22dB. 26dB. 29dB. 32dB. 155 MHz. Module. 11dB. 15dB. 18dB. 19dB. 25dB. 表 5.2 LCP 材料厚度對屏蔽材料 SE 之表格. LCP+30%CF 饋入頻率. 輻射源. 1mm. 2mm. 3mm. 4mm. 5mm. 1.25 GHz. Loop. 21dB. 24dB. 25dB. 28dB. 33dB. 1.25 GHz. Dipole. 18dB. 21dB. 24dB. 26dB. 32dB. 1.25 GHz. Module. 13dB. 17dB. 19dB. 20dB. 25dB. 155 MHz. Loop. 22dB. 26dB. 28dB. 30dB. 34dB. 155 MHz. Dipole. 22dB. 27dB. 31dB. 32dB. 35dB. 155 MHz. Module. 15dB. 18dB. 19dB. 22dB. 27dB. 66.

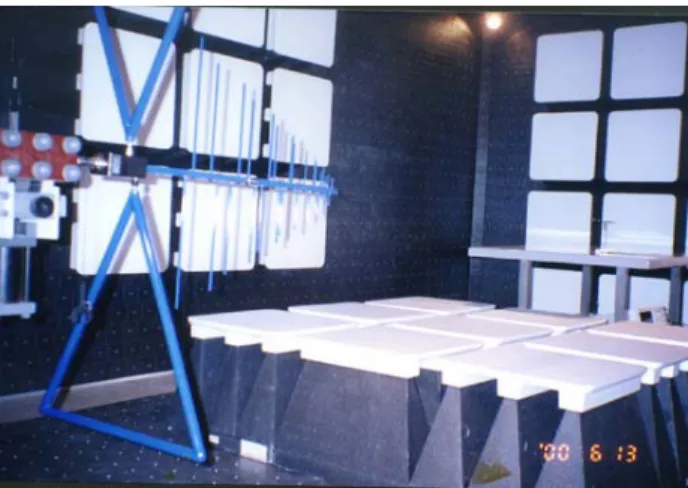

(80) 圖 5.1 無反射波實驗室實體圖. 圖 5.2 無反射波實驗室的儀器，由左至右，由㆖而㆘分別是: 頻譜分析儀、低雜訊前置放大器、方位控制器、訊號產生器、光纖轉接頭、cable 轉接頭、磁環圈與電偶極、接收㆝線. 67.

(81) 圖 5.3(a) 電偶極近場與遠場在距離㆖的分界點. 圖 5.3(b) 磁環圈近場與遠場在距離㆖的分界點. 圖 5.4 磁環圈與電偶極實驗架構圖. 68.

(82) Shielding Effectivness( dB ). 35 Nylon + 25% CF LCP + 25% CF. 30 25 20 15 10 5. 1mm thickness. 0 0. 200. 400. 600. 800. Frequency( MHz ). 1000. 1200. Shielding Effectiveness( dB ). 圖 5.5(a) 以電偶極為輻射源，兩種材料封裝的屏蔽效應圖. 35 1mm thickness. 30 25 20 15 10. Nylon + 25% CF LCP + 25% CF. 5 0 0. 200. 400. 600. 800. 1000. 1200. Frequency( MHz ) 圖 5.5(b) 以磁環圈為輻射源，兩種材料封裝的屏蔽效應圖. 69.
