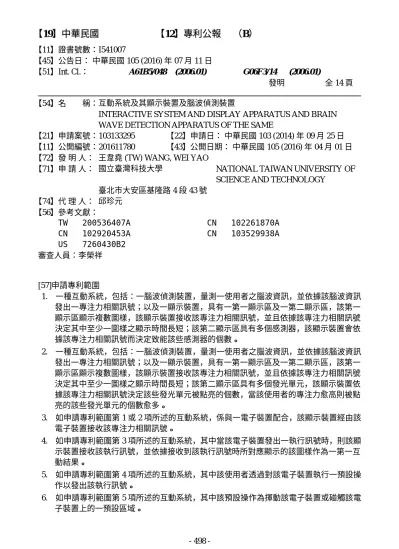

【11】證書號數：I541007
【45】公告日： 中華民國 105 (2016) 年 07 月 11 日
【51】Int. Cl.： A61B5/048 (2006.01) G06F3/14 (2006.01)
發明 全 14 頁
【54】名 稱：互動系統及其顯示裝置及腦波偵測裝置
INTERACTIVE SYSTEM AND DISPLAY APPARATUS AND BRAIN WAVE DETECTION APPARATUS OF THE SAME
【21】申請案號：103133295 【22】申請日： 中華民國 103 (2014) 年 09 月 25 日
【11】公開編號：201611780 【43】公開日期： 中華民國 105 (2016) 年 04 月 01 日
【72】發 明 人： 王韋堯 (TW) WANG, WEI YAO
【71】申 請 人： 國立臺灣科技大學 NATIONAL TAIWAN UNIVERSITY OF SCIENCE AND TECHNOLOGY
臺北市大安區基隆路 4 段 43 號
【74】代 理 人： 邱珍元
【56】參考文獻：
TW 200536407A CN 102920453A US 7260430B2
CN 102261870A CN 103529938A 審查人員：李榮祥
[57]申請專利範圍
1. 一種互動系統，包括：一腦波偵測裝置，量測一使用者之腦波資訊，並依據該腦波資訊 發出一專注力相關訊號；以及一顯示裝置，具有一第一顯示區及一第二顯示區，該第一 顯示區顯示複數圖樣，該顯示裝置接收該專注力相關訊號，並且依據該專注力相關訊號 決定其中至少一圖樣之顯示時間長短；該第二顯示區具有多個感測器，該顯示裝置會依 據該專注力相關訊號而決定致能該些感測器的個數。
2. 一種互動系統，包括：一腦波偵測裝置，量測一使用者之腦波資訊，並依據該腦波資訊 發出一專注力相關訊號；以及一顯示裝置，具有一第一顯示區及一第二顯示區，該第一 顯示區顯示複數圖樣，該顯示裝置接收該專注力相關訊號，並且依據該專注力相關訊號 決定其中至少一圖樣之顯示時間長短；該第二顯示區具有多個發光單元，該顯示裝置依 據該專注力相關訊號決定該些發光單元被點亮的個數，當該使用者的專注力愈高則被點 亮的該些發光單元的個數愈多。
3. 如申請專利範圍第 1 或 2 項所述的互動系統，係與一電子裝置配合，該顯示裝置經由該 電子裝置接收該專注力相關訊號。
4. 如申請專利範圍第 3 項所述的互動系統，其中當該電子裝置發出一執行訊號時，則該顯 示裝置接收該執行訊號，並依據接收到該執行訊號時所對應顯示的該圖樣作為一第一互 動結果。
5. 如申請專利範圍第 4 項所述的互動系統，其中該使用者透過對該電子裝置執行一預設操 作以發出該執行訊號。
6. 如申請專利範圍第 5 項所述的互動系統，其中該預設操作為揮動該電子裝置或碰觸該電 子裝置上的一預設區域。
- 498 -
7. 如申請專利範圍第 2 項所述的互動系統，係與一電子裝置配合，當該電子裝置發出一執 行訊號時，則該顯示裝置接收該執行訊號，並依據接收 到該執行訊號時所對應點亮的該 些發光單元狀態作為一第二互動結果。
8. 如申請專利範圍第 7 項所述的互動系統，其中該使用者透過對該電子裝置執行一預設操 作以發出該執行訊號。
9. 如申請專利範圍第 8 項所述的互動系統，其中該預設操作為揮動該電子裝置或碰觸該電 子裝置上的一預設區域。
10. 如申請專利範圍第 1 或 2 項所述的互動系統，其中該些圖樣係環設於該第二顯示區，且 該些圖樣係以順時針、逆時針或隨機輪流顯示。
11. 如申請專利範圍第 1 或 2 項所述的互動系統，其中該圖樣係包含一數字或一圖案。
12. 一種顯示裝置，與一腦波偵測裝置配合，該腦波偵測裝置量測一使用者之腦波資訊，並 依據該腦波資訊發出一專注力相關訊號，該顯示裝置包括：一第一顯示區，顯示複數圖 樣，該顯示裝置接收該專注力相關訊號，並且依據該專注力相關訊號決定其中至少一圖 樣之顯示時間長短；以及一第二顯示區，具有多個感測器，該顯示裝置會依據該專注力 相關訊號而決定致能該些感測器的個數。
13. 一種顯示裝置，與一腦波偵測裝置配合，該腦波偵測裝置量測一使用者之腦波資訊，並 依據該腦波資訊發出一專注力相關訊號，該顯示裝置包括：一第一顯示區，顯示複數圖 樣，該顯示裝置接收該專注力相關訊號，並且依據該專注力相關訊號決定其中至少一圖 樣之顯示時間長短；以及一第二顯示區，具有多個發光單元，該顯示裝置依據該專注力 相關訊號決定該些發光單元被點亮的個數，當該使用者的專注力愈高則被點亮的該些發 光單元個數愈多。
14. 如申請專利範圍第 12 或 13 項所述的顯示裝置，係與一電子裝置配合，該顯示裝置經由 該電子裝置接收該專注力相關訊號。
15. 如申請專利範圍第 14 項所述的顯示裝置，其中當該電子裝置發出一執 行訊號時，則該 顯示裝置接收該執行訊號，並依據接收到該執行訊號時所對應的該圖樣作為一第一互動 結果。
16. 如申請專利範圍第 15 項所述的顯示裝置，其中該使用者透過對該電子裝置執行一預設操 作以發出該執行訊號。
17. 如申請專利範圍第 16 項所述的顯示裝置，其中該預設操作為揮動該電子裝置或碰觸該電 子裝置上的一預設區域。
18. 如申請專利範圍第 13 項所述的顯示裝置，係與一電子裝置配合，當該電子裝置發出一執 行訊號時，則該顯示裝置接收該執行訊號，並依據接收到該執行訊號時所對應點亮的該 些發光單元狀態作為一第二互動結果。
19. 如申請專利範圍第 18 項所述的顯示裝置，其中該使用者透過對該電子裝置執行一預設操 作以發出該執行訊號。
20. 如申請專利範圍第 19 項所述的顯示裝置，其中該預設操作為揮動該電子裝置或碰觸該電 子裝置上的一預設區域。
21. 如申請專利範圍第 12 或 13 項所述的顯示裝置，其中該些圖樣係環設於該第二顯示區，
且該些圖樣係以順時針、逆時針或隨機輪流顯示。
22. 如申請專利範圍第 12 或 13 項所述的顯示裝置，其中該圖樣係包括一數字或一圖案。
23. 一種腦波偵測裝置，與一電子裝置和一顯示裝置配合，該顯示裝置具有一第一顯示區及 一第二顯示區，該第一顯示區顯示複數圖樣，該第二顯示區具有多個感測器，該顯示裝 置會依據該專注力相關訊號而決定致能該些感測器的個數，該腦波偵測裝置包括：一偵
(2)
- 499 -
測電極，量測一使用者之腦波資訊，並依據該腦波資訊發出一專注力相關訊號，其中該 顯示裝置接收該專注力相關訊號，並且依據該專注力相關訊號決定其中至少一圖樣之顯 示時間長短。
24. 一種腦波偵測裝置，與一電子裝置和一顯示裝置配合，該顯示裝置具有一第一顯示區及 一第二顯示區，該第一顯示區顯示複數圖樣，該第二顯示區具有多個發光單元，該顯示 裝置依據該專注力相關訊號決定該些發光單元被點亮的個數，當該使用者的專注力愈高 則被點亮的該 些發光單元的個數愈多，該腦波偵測裝置包括：一偵測電極，量測一使用 者之腦波資訊，並依據該腦波資訊發出一專注力相關訊號，其中該顯示裝置接收該專注 力相關訊號，並且依據該專注力相關訊號決定其中至少一圖樣之顯示時間長短。
圖式簡單說明
圖 1 為本發明較佳實施例之一種互動系統的示意圖。
圖 2 為圖 1 所示的互動系統配合一電子裝置使用的示意圖。
圖 3 為圖 1 所示的互動系統的顯示裝置的不同狀態示意圖。
圖 4A 及圖 4B 為本發明另一實施例的顯示裝置的外觀示意圖。
圖 5A~5E 為應用圖 4A 所示的顯示裝置的互動系統的操作方法的連續操作示意圖。
圖 6 為應用圖 4A 所示的顯示裝置的互動系統配合一電子裝置使用的示意圖。
