是從矽做成的母模中複製下來的。母模是利用黃光微影方式在矽基板上做出不同 類型且高 2µm 的柱子來。而 PDMS 製作流程如下:

1. 用異丙醇清洗矽基板後用氮氣槍吹乾 2. 配置脫膜劑(TFPTS:PGMEA=1:100)

3. 塗佈脫膜劑後,烘烤 80℃約兩分鐘後再用 PGMEA 清洗過多的脫膜劑 4. 以 10:1 的比例混和 PDMS 和固化劑後攪拌 5 分鐘,靜置約 1 小時使氣

泡脫離。

5. 將 PDMS 倒在母膜上,靜置半個小時到 1 個小時後,用 80℃烤 45 分鐘,

便可將 PDMS 和母模分開做成印章

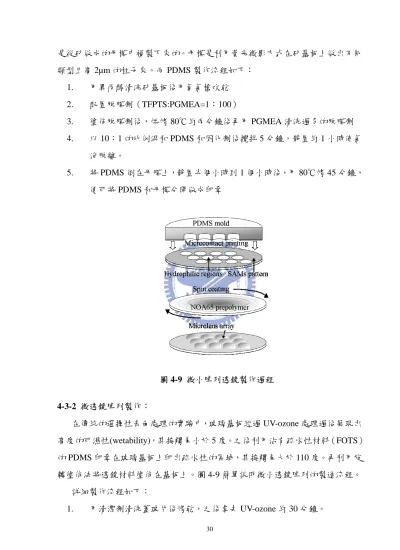

圖 4-9 微小陣列透鏡製作過程

4-3-2 微透鏡陣列製作:

在傳統的選擇性表面處理的實驗中,玻璃基板經過 UV-ozone 處理過後展現出 高度的可濕性(wetability),其接觸角小於 5 度。之後利用沾有疏水性材料(FOTS)

的 PDMS 印章在玻璃基板上印出疏水性的區域,其接觸角大於 110 度。再利用旋 轉塗佈法將透鏡材料塗佈在基板上。圖 4-9 簡單說明微小透鏡陣列的製造流程。

詳細製作流程如下:

1. 用清潔劑清洗蓋玻片後烤乾,之後拿去 UV-ozone 約 30 分鐘。

(2)

2. 配置疏水性的材料 FOTS:heptane=1:200。

3. 接著拿印章沾 FOTS 靜置約 15 分後,將印章和經過 UV-ozone 處理過的 玻璃基板接觸後,在印章上加上 20gw 的壓力持續數秒鐘。

4. 將基板用 50℃烤 15 分鐘後,旋轉塗佈上透鏡材料(NOA65)後,等 NOA65 自我聚集微透鏡後,照 UV 光約 30 分鐘固化。

在經過表面處理後,基板的表面特性被區分成:經過 UV-ozone 處理後為親 水性,而 SAMs 處理後為疏水性。因為 SAMs 所造成的疏水性表面擁有不佳的附 著力,所以 NOA65 會因為表面張力而自我聚集成微小透鏡。之所以使用 NOA65 為微小透鏡的材料是為了要折射率匹配。

4-4 PLED 的製程

先把 ITO 玻璃切成 7.5×7.5 ㎝2大小,再把 ITO 圖案化成我們所需要的圖形 後(圖 4-10),將圖案化好的 ITO 玻璃切成我們所做的元件大小 1.5×1.5 ㎝2。之 後經過清洗玻璃、烤乾水分、旋轉塗佈有機層、蒸鍍上金屬電極最後封裝便完成 了 PLED 元件。

圖 4-10 ITO 圖案化

圖案化 ITO 玻璃:

1. 清洗玻璃,用清潔劑和丙酮搓洗 2 至 3 次後用去離子水隔水震盪 10 分鐘 2. ITO 玻璃加熱烤乾,之後等玻璃冷卻後用旋轉塗佈光阻

(3)

3. 軟烤 90℃約 40~50 秒

4. 之後曝光 100 秒,接著放進顯影液中顯影約 40 秒 5. 硬烤 90℃約 30~60 秒

6. 用鹽酸溶液(HCl 35%)蝕刻 2~4 分鐘,最後用丙酮去除光阻 PLED 元件製作流程:

1. 將圖案化好的 ITO 玻璃切成所做的元件大小 1.5×1.5 ㎝2

2. 先用氮氣槍吹玻璃,把玻璃碎屑吹掉,之後用清潔劑、丙酮和 IPA 搓洗 2~3 次後,將 ITO 玻璃浸泡清潔劑中隔水震盪 10 分鐘後,用去離子水 將清潔劑沖洗乾淨後,再將基板放入去離子水中,連續隔水震盪 20 分鐘 2~3 次後,將玻璃取出用氮氣槍吹乾,放入烘箱中烤半天以上。

3. 將烤過的 ITO 玻璃以 UV-ozone 處理 20 分鐘後,以 4000 轉 60 秒旋轉塗 佈上 PEDOT:PSS。

4. 將塗佈上 PEDOT:PSS 的 ITO 玻璃放在加熱器上烤 120℃、1 小時。

5. 配製發光層材料,比例為 PVK:PBD:Ir(mppy)3=70:29:1

6. 接著以 1200 轉 60 秒塗佈上發光層材料後烤 80℃、30 分鐘。

7. 利用蒸鍍機蒸鍍 Ca:500

A

° 與 Al:1000

A

°

8. 用 UV 膠把蓋玻片(1.8×1.8 ㎝ 2)貼附在金屬電極上做為封裝蓋,最後 用 UV 燈照 15 分鐘固化。最後元件完成圖如下圖 4-11

圖 4-11 元件完成後

金屬電極 封裝蓋

(4)

4-5 光學量測

光學量測有兩方面:第一量測透鏡的光點大小;第二量測透鏡所能增加有機 發光二極體的光耦合效率。

(i)光點大小部分:

利用雷射當光源,先用衰減片把光源衰減後,再用平行括束法擴大光束後,

經兩次富氏轉換(兩個透鏡),由 CCD 捕捉光點影像,其架構為下圖 4-12。之所 以要用到衰減片是因為我們所擁有的 CCD 所能接受的光量很小,所以要用衰減 片把光源衰減以避免 CCD 飽和。

圖 4-12 光點量測示意圖

圖 4-13 有機發光二極體加上透鏡後的結構 ITO

PEDOT:PSS

Ca/Al

Emission layer

glass detector

CCD

laser

空間濾波器與平行括束器示意圖

透鏡

(5)

(ii)增加光耦合率的量測:

利用 NOA65 把做好的微小透鏡陣列貼附在有機發光二極體之玻璃基板(有機 發光二極體的結構如圖 3-13),利用光偵測器偵測其光電流,最後和沒加透鏡的 光電流作比較。所用的量測儀器為自製黑盒子,內有光偵測器與元件夾(圖 4-8)。
