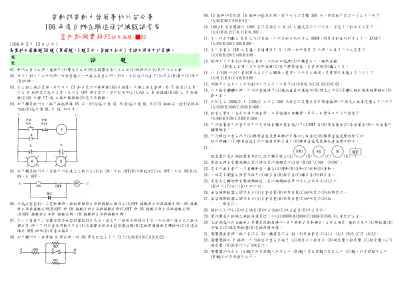

勞動部勞動力發展署桃竹苗分署
106 年度自辦在職進修訓練甄試考卷 室內配線實務班 試卷編號-■02
(106 年 5 月 13 日上午)
專業科目選擇題 50 題（單選題，1 題 2 分，答錯不扣分）考試不得使用計算機。
題
號
試 題
01. 動脈血管出血時，應採用(A)壓迫止血法(B)直接壓迫傷口止血法(C)視情況而定(D)不必止血範
02. 施作口對口人工呼吸時，施救者應以一手捏住患者之那一部分，才能進行吹氣？(A)耳朵(B)鼻子(C)脖子 (D)眼睛。
03. 有三相三線式電源，使用兩只 CT 配合電流切換開關(AS)去測量一平衡三相負載時，R、T 相電流正常，
切至 S 相時電流指示為零，但切至 OFF 時有電流，其可能原因為(A)AS 之 R 相接錯(B)AS 之 T 相接 錯(C)AS 回歸 CT 端 之接地點接錯(D)電流表接錯。
04. 如下圖電路所示，按下按鈕開關 ON 後，則(A)指示燈 GL 亮(B)指示燈 RL 亮(C)X 激磁後，控制電路將 短路(D)指示燈 RL 及 GL 均不亮。
05. 如下圖電路所示，電路中所能產生之動作為(A)能 ON，不能 OFF(B)寸動控制(C)能 OFF，不能 ON(D)能 ON，能 OFF。
06. 兩處位置控制一台電動機時，按鈕開關與自保持接點之關係為(A)OFF 接點與自保持接點串聯，ON 接點 與自保持接點並聯(B)OFF 與 ON 接點皆與自保持接點串聯(C)OFF 與 ON 接點皆與自保持接點並聯 (D)OFF 接點與自保持 接點並聯，ON 接點與自保持接點串聯。
07. 有一公寓採用二組雙浮球液面控制器控制自來水，若各用戶發現水龍頭沒有水，而水源又滿水位且抽水 機正常 時，下列何者原因較不可能(A)水塔雙浮球液面控制器故障(B)電磁開關積熱電驛跳脫(C)馬達故 障或 NFB 跳脫(D)馬達未接地。
08. 如下圖所示，若開關 S 閉合時，則 AB 間電阻值為多少 Ω？(A)6(B)10(C)13(D)22。
09. 12 歐姆的電阻與 16 歐姆的感抗串聯，若外加交流電壓 200 伏，則電路中電流大小為多少安？
(A)6(B)8(C)10(D)12。
10. 100μF 電容器接於 100V 直流電源並以 0.1A 之穩定電流予以充電，須經多少秒完成充電？
(A)1(B)0.2(C)0.1(D)0.001。
11. 有一功率因數為 0.8 之交流電路，已知消耗有效功率為 80KW，則其消耗無效功率為多少 KVAR？
(A)20(B)40(C)60(D)80。
12. 有一容量為 1KW 之電爐，若連續使用 5 小時，如每度電 2 元時，共要多少元之電費？
(A)10(B)20(C)40(D)100。
13. 對涉及公司專利或保密之事物，你該如何處理(A)可轉賣他人，賺取金錢
(B)廣為宣傳，但不收取金錢(C)堅守職業道德，負責保密(D)竊為己有。
14. 以 1/100 比例尺量測單位為公尺之圖樣，量得一公分長之線條，其實際長度應為多少公尺？
(A)0.1(B)1(C)10(D)100。
15. 游標卡尺在本尺上每刻劃的尺寸為多少公厘？(A)1(B)0.5(C)0.05(D)0.02。
16. 以手提電鑽鑽孔時，下列何者錯誤？(A)應做適當防護措施(B)固定工件(C)電鑽之接地線要確實接地(D) 戴手套。
17. 內阻各為 200kΩ 及 150kΩ 之兩台 200 伏特直流電壓表若串聯連接時，可測定之最高電壓為多少伏？
(A)250(B)300(C)350(D)400。
18. 配管之彎曲，在每兩個出線盒間，不得超過四個轉彎，其每一內彎角不可小於幾度？
(A)90(B)120(C)180(D)360。
19. 下列金屬管中何者可使用於有危險氣體或蒸氣處所？(A)EMT 管(B)薄金屬管(C)厚金屬管(D)一般金屬可 撓導線管。
20. 下列陳述何者為非？(A)職業道德是實現職訓目標的主要途徑(B)職業道德是學校智育的 延伸與擴大(C)職業道德有助於提高勞動生產力(D)職業道德是重振社會倫理的根本。
21.
瓩需量計屋內線路裝置規則之設計圖符號為(A) (B) (C) (D) 。 22. 單相瓦時表電壓線圈之電流滯後電流線圈電流(A)0°(B)30°(C)60° (D)90°。
23. 電表於無負載下，仍會轉動者，稱為(A)潛動(B)浮動(C)移動(D)滑動。
24. 一般電表圓盤之材質係採用(A)銅合金(B)鋁合金(C)鐵合金(D)銀合金。
25. 電度表之轉矩與電壓線圈磁通、電流線圈磁通間所成之正弦角成(A)正比 (B)反比(C)倍比(D)不成比例。
26. 無熔線斷路器之AT係表示(A)負載容量(B)框架容量(C)跳脫電流(D)啟斷電流。
27. 無熔線斷路器之AF係表示(A)負載容量(B)框架容量(C)跳脫電流(D)啟 斷電流。
28. 接地之目的為(A)防止漏電(B)防止短路(C)防止感電(D)防止電弧。
29. 量低壓屋內配線之線路絕緣電阻，以(A)10000(B)2000(C)1000(D)500 V之高阻計為宜。
30. 在潮濕處所或在鋼板上等導電性較高場所，使用移動式電動機具，為防止漏電，應配合使用(A)斷路器(B) 保險絲(C)漏電斷路器(D)電磁開關保護。
31. 變壓器無載時，磁化電流為 3A，鐵損電流為 4A，則其無載電流(A)為 (A)1 (B)5 (C)7 (D)12。
32. 變壓器接成 Y 接時，下列敘述何者為正確？ (A)線電流＝相電流 (B)線電壓＝相電壓 (C)相電壓＝√3 線電壓 (D)相電流＝√3線電流。
33. 變壓器的效率為 (A)輸出功率與輸入功率之比 (B)輸入電能與輸出電能之比 (C)輸入功率與損失之比 (D)輸出功率與損失之比。
34. 變壓器之一次線圈為 2400匝，電壓為 3300伏，二次線圈為 160匝，則二次電壓為多少伏 ？(A)110 (B)220 (C)330 (D)440。
35. 臨時燈設施，設備容量每滿 15 安培即應設置分路，並應裝設 (A)分路過電壓保護 (B)分路過電流保護 (C)分路低電壓保護 (D)分路低電流保護。
36. 鼠籠式感應電動機之優點為 (A)起動轉距大，起動電流小 (B)改善功率因數，轉速容易變更 (C)便宜，
耐用 (D)起動電流小，起動容易。
37. 電纜穿入金屬接線盒時，應使用下列裝置以防止損傷電纜？ (A)護管鐵 (B)電纜固定夾 (C)橡皮套圈 (D)分接頭。
38. 電極式液面控制器不適用於下列何種場所？ (A)儲水槽 (B)絕緣油槽 (C)地下水池 (D)水塔。
39. 電動機操作器負載側個別裝設電容器時，其容量以能提高該電動機之無負載功率因數達百分之多少為最 大值？ (A)85 (B)90 (C)95 (D)100。
40. 電動機名牌上所註明的電流係指 (A)半載電流 (B)無載電流 (C)1/2 滿載電流 (D)滿載電流。
41. 電度表配合比壓器(PT)及比流器(CT)使用時，已知 PT 的電壓比為 3300/110，CT 之電流比為 50/5，則 該電度表實際量測值應乘以多少倍？ (A)20 (B)200 (C)30 (D)300
42. 電度表容量在多少安以上者，其電源側非接地導線應加裝隔離開關，且須裝於封印之箱內？(A)30 (B)60 (C)90 (D)120。
43. 電工儀表上指示交直流兩用之符號為 (A) (B) (C) (D) 。。
44. 電工用安全帽須能耐壓多少仟伏以上？ (A)20 (B)10 (C)5 (D)3。
45. 電力工程選擇分路導體線徑之大小，絞線截面積不得小於多少平方公厘？ (A)2.0 (B)3.5 (C)5.5 (D)8。
46. 過流電驛(CO)在設定時，若在同樣的負載電流下，要加速其跳脫時間，則以選擇下列何種方式較佳？ (A) 設定較高的始動電流，選用較大的時間標置 (B)設定較低的始動電流，選用較大的時間標置 (C)設定較 低的始動電流，選用較小的時間標置 (D)設定較高的始動電流，選用較小的時間標置。
47. 蜂鳴器之屋內配線設計圖符號為(A) (B) (C) (D) 。
48. 感應電動機電源電壓降低 5％，其啟動轉矩減少約多少％ ？ (A)20 (B)15 (C)10 (D)50。
49. 單相六極分相式感應電動機，其行駛繞組與起動繞組置於定部槽內時，應相間隔多少機械角 ？ (A)60 (B)30 (C)45 (D)90。
50. 貫穿型比流器規格為 300/5，基本貫穿匝數 1 匝，若與刻度為 50A，表頭滿刻度電流為 5A 之電流表連 接使用時，該比流器一次側應貫穿幾匝？ (A)2 (B)3 (C)4 (D)6。
交卷時請連同答案卷一起繳回
室內配線實務班 答案卷編號-■02
A B C B A A D B C C
1 2 3 4 5 6 7 8 9 10
C A C B A D C A C B
11 12 13 14 15 16 17 18 19 20
A D A B A C B C D C
21 22 23 24 25 26 27 28 29 30
B A A B B C C B D D
31 32 33 34 35 36 37 38 39 40
D B D A B C C C B D
41 42 43 44 45 46 47 48 49 50
