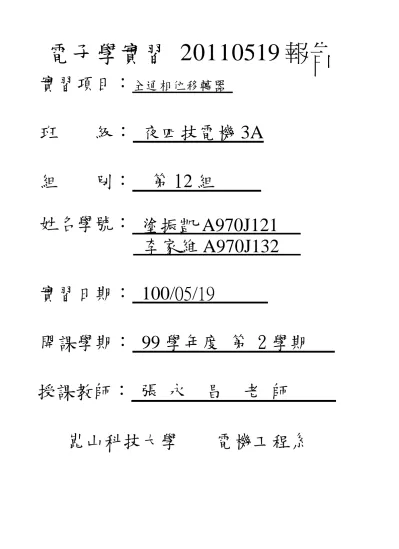

電子學實習 20110519 報告

實習項目: 全通相位移轉器

班 級: 夜四技電機 3A

組 別: 第 12 組

姓名學號: 塗振凱 A970J121 李家維 A970J132 實習日期: 100/05/19

開課學期: 99 學年度 第 2 學期 授課教師: 張 永 昌 老 師

崑山科技大學 電機工程系

(2)

實習記錄

一. 全通相位超前電路:

表 7-1 全通相位超前電路之輸入與輸出波形

(

Ri=5kΩ ) Vi(t)=±3V、1kHz 之正弦波(Ri=5kΩ )

Ch1: 2 Volts/DIV Ch2: 2 Volts/DIV 峰對峰電壓 vi: 8 V 峰對峰電壓 v0: 8 V 0.5ms Time/DIV 週期: 1ms sec 頻率: 1k HZ

φ(ω)(實驗值):108°

φ(ω)(理論值):110°

表 7-2 全通相位超前電路之輸入與輸出波形

(

Ri=10kΩ ) Vi(t)=±3V、1kHz 之正弦波(Ri=10kΩ )

Ch1: 2 Volts/DIV Ch2: 2 Volts/DIV 峰對峰電壓 vi: 8 V 峰對峰電壓 v0: 8 V 0.5ms Time/DIV 週期: 1ms sec 頻率: 1k HZ

φ(ω)(實驗值):72°

φ(ω)(理論值):110°

(3)

二. 全通相位落後電路:

表 7-5 全通相位落後電路之輸入與輸出波形

(

Ri=5kΩ ) Vi(t)=±3V、1kHz 之正弦波(Ri=5kΩ )

Ch1: 2 Volts/DIV Ch2: 2 Volts/DIV 峰對峰電壓 vi: 8 V 峰對峰電壓 v0: 8 V 0.5ms Time/DIV 週期: 1ms sec 頻率: 1k HZ

φ(ω)(實驗值):-72°

φ(ω)(理論值):-110°

表 7-6 全通相位落後電路之輸入與輸出波形

(

Ri=10kΩ ) Vi(t)=±3V、1kHz 之正弦波(Ri=10kΩ )

Ch1: 2 Volts/DIV Ch2: 2 Volts/DIV 峰對峰電壓 vi: 8 V 峰對峰電壓 v0: 8 V 0.5ms Time/DIV 週期: 1ms sec 頻率: 1k HZ

φ(ω)(實驗值):-108°

φ(ω)(理論值):-110°

(4)

心 得

OP 與三個 10Ω電阻的組合,插在麵包板上,將 ch1、ch2、示波器與電源供應器和函數產生器

的夾子夾上,這組的波型是兩個正弦波一個超前一個落後,兩個正弦波的峰值要差不多,但出

現在示波器是一個正常的正弦波,一個是小的正弦波,是輸出不對,我們查了線路正常,所以

我們換 OP 換電阻換儀器,也請老師同學來幫忙,直到…排除不是電阻與儀器的問題,而是換了

第 5 個 OP,才將實驗完成,我們第 12 組的材料包裡的 OP 全壞了。
