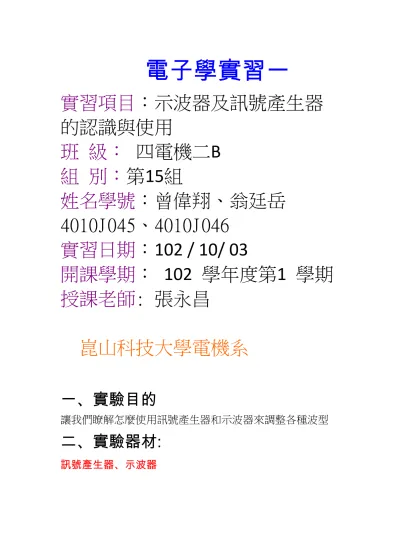

電子學實習一
實習項目：示波器及訊號產生器 的認識與使用
班 級： 四電機二B 組 別： 第15組
姓名學號：曾偉翔、翁廷岳 4010J045、4010J046
實習日期 ：102 / 10/ 03
開課學期 ： 102 學年度第1 學期 授課老師: 張永昌
崑山科技大學電機系
一、實驗目的
讓我們瞭解怎麼使用訊號產生器和示波器來調整各種波型
二、實驗器材:
訊號產生器、示波器
三、相關知識:
訊號產生器可以提供電子電路所需之交流訊號，以作 為電子電路交流輸入訊號之用
接下來介紹一些訊號產生器的功能：
1.電源開關(PWR):主電源開關
2.輸出方行設定紐(Function):選擇輸出之波形(正弦波、三 角波或方波)，若未按下任何鈕，則無交流訊號輸出，而此 時可精確設定直流準位。
3.波幅旋鈕:調整輸出訊號之振幅(若順時針旋轉,則可增加 輸出波形之振幅;若逆時針旋轉,則可降低輸出波形之振 幅)。若將開關拉起,則可產生反向輸出(僅脈波可反向)。
四、實習步驟與結果
(1)______0.5____________Volts/DIV (2)峰值電壓______1V_____________
(3)_______500u_____Time/DIV (4)週期_________1m_______sec (5)頻率_______1000_____ Hz
(1)______2V_______Volts/DIV
(2)峰值電壓______2.56V_____________
(3)_______250u_____Time/DIV (4)週期_________500u_______sec (5)頻率_______2000_____ Hz
(1)______1V_______Volts/DIV
(2)峰值電壓______2.56V_____________
(3)_______50u_____Time/DIV (4)週期_________200u_______sec (5)頻率_______5000_____ Hz
(1)______1V_______Volts/DIV
(2)峰值電壓______1.8V_____________
(3)_______100u_____Time/DIV (4)週期_________333.8u_______sec (5)頻率_______3000_____ Hz
三角波:
(1)______1V_______Volts/DIV
(2)峰值電壓______2.5V_____________
(3)_______500u_____Time/DIV (4)週期_________1m_______sec (5)頻率_______1000_____ Hz
(1)______2V_______Volts/DIV
(2)峰值電壓______3.36V_____________
(3)_______50u_____Time/DIV (4)週期_________125u_______sec (5)頻率_______8000_____ Hz
(1)______2V_______Volts/DIV
(2)峰值電壓______5.2V_____________
(3)_______25u_____Time/DIV (4)週期_________100u_______sec (5)頻率_______10000_____ Hz
(1)______2V_______Volts/DIV
(2)峰值電壓______2.2V_____________
(3)_______250u_____Time/DIV (4)週期_________500u_______sec (5)頻率_______2000_____ Hz
斜波(因為儀器無法顯示方波，所以老師讓我們用斜 波去做)
(1)______1V_______Volts/DIV
(2)峰值電壓______2V_____________
(3)_______25u_____Time/DIV (4)週期_________90u_______sec (5)頻率_______11000_____ Hz
(1)______2V_______Volts/DIV
(2)峰值電壓______6V_____________
(3)_______10u_____Time/DIV (4)週期_________45u_______sec (5)頻率_______22000_____ Hz
(1)______2V_______Volts/DIV
(2)峰值電壓______6V_____________
(3)_______10u_____Time/DIV (4)週期_________33u_______sec (5)頻率_______30000_____ Hz
(1)______5V_______Volts/DIV
(2)峰值電壓______10V_____________
(3)_______10u_____Time/DIV (4)週期_________25u_______sec
(5)頻率_______40000_____ Hz
五、心得:
我認為這門課是非常重要的，最基本的波型要會看，而且示波器和訊號產生器 也要會操作，因為這是最基本的。
