電子電路與實習 實驗二 二極體之應用(一) 一、

電子電路與實習 實驗二 二極體之應用(一)

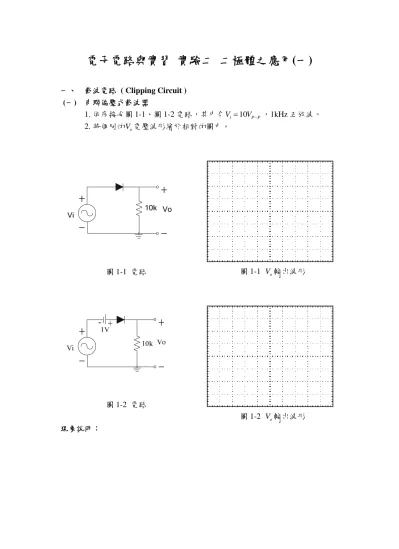

一、 截波電路 ( Clipping Circuit ) (一) 串聯偏壓式截波器

1. 依序接妥圖 1-1、圖 1-2 電路，其中令V_i =10V_{P P−} ，1kHz 正弦波。

2. 將個別的V 電壓波形繪於相對的圖中。 _o

圖 1-1 電路 圖 1-1 V 輸出波形_o

圖 1-2 電路

圖 1-2 V 輸出波形_o 現象說明：

(二) 並聯偏壓式截波器

1. 依序接妥圖 2-1、圖 2-2 電路，令V_i =10V_{P P−} ，1kHz 正弦波。

2. 將個別的V 電壓波形繪於相對的圖中。 _o

10K Vi Vo

圖 2-1 電路 圖 2-1 V 輸出波形_o

10K Vi Vo

2V

+ -

圖 2-2 電路

圖 2-2 V 輸出波形 _o

現象說明：

(三) 雙準位偏壓截波電路

1. 依序接妥圖 3-1，令V_i =10V_{P P−} ，1kHz 正弦波。

2. 輸出V 電壓波形繪於圖中。 _o

圖 3-1 電路

圖 3-1 V 輸出波形 _o

現象說明：
