發展軟體無線電技術---智慧型天線系統/技術之研發---總計畫(II)

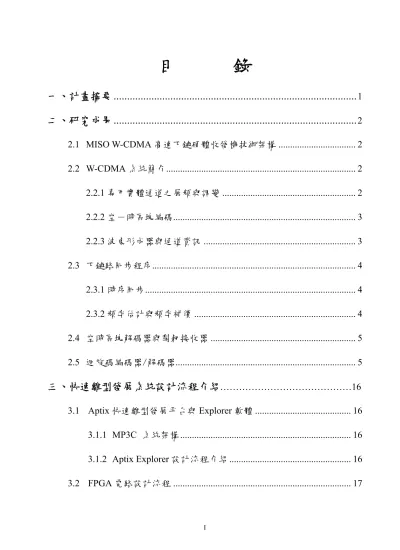

目 錄

一、計畫摘要

...

1

二、研究成果

...

2

2.1

MISO

W-CDMA 高速下鏈硬體收發機技術架構 ... 2

2.2

W-CDMA 系統簡介... 2

2.2.1 專用實體通道之展頻與調變 ... 2

2.2.2 空－時區塊編碼... 3

2.2.3 波束形成器與通道資訊 ... 3

2.3

下鏈路同步程序... 4

2.3.1 時序同步... 4

2.3.2 頻率估計與頻率補償 ... 4

2.4

空時區塊解碼器與犁耙接收器

... 5

2.5

迴旋碼編碼器/解碼器... 5

三、快速雛型發展系統設計流程介紹

………16

3.1

Aptix 快速雛型發展平台與 Explorer 軟體 ... 16

3.1.1

MP3C

系統架構

... 16

3.1.2

Aptix

Explorer 設計流程介紹 ... 16

3.2

FPGA 電路設計流程 ... 17

3.2.1

FPGA 介紹 ... 17

3.2.2

FPGA 電路設計流程 ... 18

3.3

TMS320C6701

DSP 簡介 ... 19

3.3.1

TMS320C6701

DSP

CPU 結構 ... 19

3.3.2

TMS320C6701

DSP 記憶體分配 ... 19

3.3.3

TMS320C6701

DSP 週邊元件 ... 20

3.4 ‘C6701 DSP EVM 模組簡介 ... 21

3.4.1

‘C6701

DSP

EVM 模組架構 ... 21

3.4.2

‘C6701

DSP

EVM 與 FPGA 之連結... 22

3.5 USB 2.0 模組簡介... 22

3.6

FPGA 與 DSP 電路設計技巧 ... 23

四、MISO W-CDMA 高速下鏈基頻收發機之硬體電路設計...

40

4.1

MISO

W-CDMA 基頻傳送端... 40

4.2

時序同步之

FPGA 與 DSP 電路設計 ... 41

4.2.1

碼擷取單元

... 41

4.2.2

路徑搜尋單元

... 42

4.2.3

碼追蹤單元

... 42

4.3

自動頻率控制器之

FPGA 與 DSP 電路設計... 43

4.4

解展頻單元之

FPGA 電路設計 ... 44

4.5

空－時區塊解碼器及犁耙式接收機之

FPGA 電路設計 ... 45

4.6

迴旋碼解碼器之

FPGA 電路設計 ... 47

4.6.1 執行單元... 47

4.6.2 回溯單元... 48

4.7

MISO

W-CDMA 收發機系統測試... 49

五、結論

...

70

參考文獻

... 71

一、計畫摘要

由於近年來無線通訊技術的迅速發展，頻譜已成為日益寶貴之資源。因此，第三世 代(3rd Generation, 3G)及下一世代(Beyond 3rd Generation, B3G)之無線通訊技術的重要課題 即為能有效地提昇頻譜使用效率，並且利用數位訊號處理的方式來改善無線接取的技術，

以提昇通訊系統的品質及容量。在3G 及 B3G 的系統中，智慧型天線通訊技術為極具代表

性之研究主題，係因其可於不需增加頻寬的前題下，有效降低干擾量，從而使傳輸容量有 效增加；同時並提供了空間分集效益以克服通道衰減等問題，並增加接收訊號的品質及可 靠度。在本計畫中，吾人採用Aptix® MP3C 為發展平台；藉由平台上之 FPGA 及 DSP 等

可程式化組件，來實現MISO W-CDMA 高速下鏈收發機的軟硬體架構。其中，FPGA 為可

程式化之邏輯元件，利用硬體描述語言合成數位邏輯電路，具有可重構性之特性，提供快 速之硬體驗證。而DSP 則擁有高速之浮點或定點運算，可用以實現即時的訊號處理。系統 中包括有時序同步電路、展頻／解展頻電路、空－時區塊編碼／解碼電路、自動頻率控制 器，以及迴旋編碼／解碼電路完成系統基頻部分的電路實現，並結合實際量測之通道，以 增加系統的正確性與可靠度。最後，吾人進一步導入軟體無線電之概念，透過DSP 程式之 參數控制及FPGA 硬體電路的模組化，以增加系統之擴充性及可適性。

二、研究成果

2.1 MISO W-CDMA 高速下鏈硬體收發機技術架構

在MISO W-CDMA 高速下鏈收發機之硬體設計過程中，吾人將藉由 FPGA 與 DSP 處

理器具備之獨立運行系統（stand-alone system）能力與便利性，作為系統開發核心，並進 一步實現可適性的基頻系統架構、適應性調變及陣列訊號處理法則之發展，以達到加強訊

號增益、抑制干擾訊號，提高系統容量及頻率使用效率之目的。基於此想法，吾人選用FPGA

做為硬體電路開發元件，另外，使用 DSP 做為軟體開發工具，並且利用 USB 模組來傳送

個人電腦中的資料來增加系統的彈性，再搭配Aptix®設計之System Explorer MP3C 快速雛 型發展平台，資料產生器(pattern generator)與振盪器(oscillator)模組，以處理 MISO W-CDMA

之基頻訊號。硬體架構圖如圖2.1所示。

吾人之系統開發著重於MISO W-CDMA 高速下鏈的基頻訊號處理，首先資料經過迴旋

碼 編 碼(convolution encoder) 及 交 錯 器 資 料 交 錯 (interleaving) ， 之 後 由 解 多 工 器 (de-multiplexing)以串列平行轉換後，再經由空－時區塊編碼(Space-Time Block Coder, STBC)，將四組相互正交之 Walsh 碼乘入後再組合為資料通道(traffic channel)，再分別與乘 上展頻碼(spreading code)之同步通道(synchronous channel)及引導通道(pilot channel) 組合

為I、Q 資料通道(其中同步通道及引導通道分別傳送於 IQ 通道)，最後再經脈波整型(pulse

shaping)濾波後送出。經由實際量測的通道後，基頻接收機依時間之先後可區分為兩種模 式，分別為碼擷取(code acquisition)模式以及碼追蹤(code tracking)模式。於碼擷取模式時， 系統只找出訊框起始時間(frame start time)，並無資料通道傳輸；於碼追蹤模式時，系統則 分別找出發射載波與接收載波之頻率偏移(frequency offset)以及訊框起始時間，執行頻率補 償；及引導通道及資料通道之解展頻、通道響應估測、空－時區塊解碼(Space-Time Block Decoder, STBD) 與 犁 耙 接 收 (RAKE receiver) 、 解 交 錯 (de-interleaver) 以 及 迴 旋 碼 解 碼 (convolution decoder)後，偵測出原來的資料。 目前吾人規劃設計之系統傳送資料的通道展頻因子為 64，編碼率為 1/2 及 1/3，在 I 通道及Q 通道上傳送資料，原始資料速率則視發展之演算邏輯及與介面模組間之資料傳送 速率，預估在160～240 Kbps 間。

2.2 W-CDMA 系統簡介

2.2.1 專用實體通道之展頻與調變

在3GPP 規範中，明訂使用 W-CDMA 為其傳輸技術[7]，W-CDMA 為一 DS-CDMA 技 術[8]，它將資料位元乘上一組展頻碼(spreading code)，形成新的基頻訊號(圖2.4)，擴張了 原來訊號頻寬，展頻碼中每一位元稱之為碼片(chip)，碼片速率(chip rate)為 3.84 Mcps (chip-per-second)。在 3GPP 中提供給使用者專用之傳輸通道稱為專用實體通道(Dedicated

Physical Channel, DPCH)，DPCH 主要分為兩種，一是專用實體控制通道(Dedicated Physical Control Channel, DPCCH)，用以傳送引導符元(pilot symbol)、回饋資訊(Feedback Information, FBI)、傳輸格式合成指標(Transport Format Combination Indicator, TFCI)與傳輸功率控制 (Transmit Power Control, TPC)等控制訊號；另一種通道則用以傳送資料，稱為專用實體資 料通道(Dedicated Physical Data Channel, DPDCH)，本節將介紹 W-CDMA 系統中展頻與調 變之架構。 於展頻技術中，展頻因數(Spreading Factor, SF)決定了一個資料位元所使之展頻碼長 度，選用之展頻碼愈長，在相同時間內可以傳輸之資料量則愈少，然而，愈長之展頻碼卻 可以提高資料傳輸可靠度，以抵抗多變的通道效應，故吾人可以依據不同需求或是通道環 境好壞決定資料速率。 DPCH 之下鏈路訊框架構如圖 2.6 所示，吾人將資料切割成相同單位之區塊傳送，稱 之為訊框，每一個訊框之時間長度為10 ms，共計有 38400 個碼片，其中又可再細分成 15 個時槽(time slot)，時槽為最小之傳送單位。對 DPDCH 來說，3GPP 規範了不同傳輸速率 與展頻因數間之關係，吾人可以選用4 至 256 等不同展頻因數，展頻因數愈小，則表示在 一個時槽中，包含了更多個資料位元，傳輸速度也愈快。下鏈路之通道展頻架構為單一使 用者至多可同時傳送 6 個 DPDCH 通道，展頻碼分別為 C_d,1至 C_d,6，平均置於 I 通道與 Q 通道中，若展頻因數為4 且使用編碼率(code rate)為 1/3、限制長度(constraint length)為 9 之 迴旋碼(convolutional code)編碼器，則每個 DPDCH 資料傳送速率可達 320 Kbps，在 6 通道 平行傳送下，總資料速率達1920 Kbps。另外，DPCCH 置於 Q 通道傳輸，展頻碼為 C_c， 因為 DPCCH 傳送重要的控制訊號，為了保護此通道之訊息，吾人必須使用展頻因數 256 以增加其對環境變化之抵抗能力。

2.2.2 空－時區塊編碼

空時區塊編碼[9]-[12]是一種把編碼、調變和空間分集結合起來的新興技術，也將成為 B3G 技術中重要的一部分。它是一種傳輸分集(transmit diversity)技術，在不增加傳送能量 及系統頻寬之狀態下，對傳送訊號做空－時編碼動作，用以抵抗無線通訊中時變多路徑衰 落(time-varying multipath fading)效應，並增加系統之頻寬使用效益。此外，在接收端部分 只需增加些許的運算量，且不需回饋任何資訊至傳送端，可以降低系統實現上之複雜度。 在本計畫中，吾人將經由迴旋編碼器(convolution encoder)、交錯器及 QPSK 符元對應之後

的訊號，通過一空-時區塊編碼器(圖2.7、圖 2.8)，以降低因多路徑衰落所產生之影響。

2.2.3 波束形成器與通道資訊

吾人之波束形成器是先由通道資訊，估出入射角的方向(Direction of Arrival, DOA)後， 再對入射角方向形成由八根天線形成一組波束，把入射角範圍的訊號全部收下來，由於八

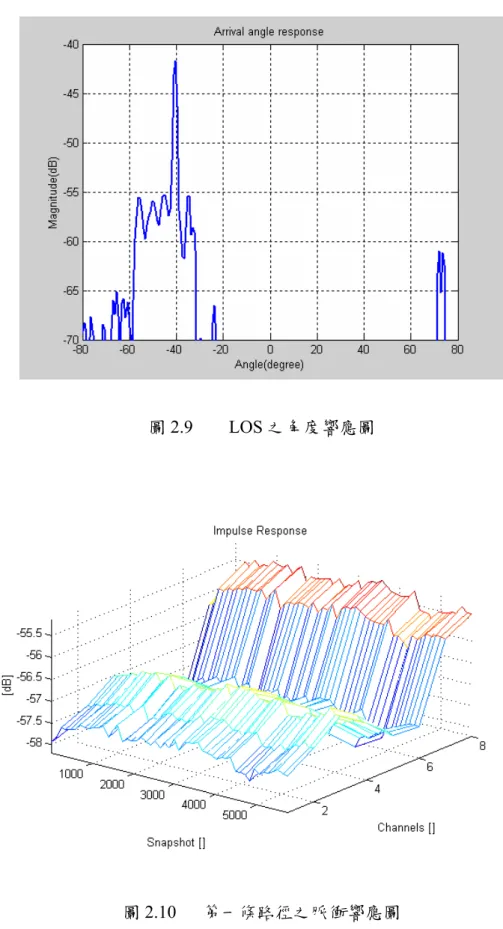

目前吾人所使用的通道資料是在台北市區實際量測而得的通道，有LOS (light of sight) (圖2.9～圖 2.12)和 NLOS (Non light of sight) (圖2.13～圖 2.17)二種通道，由於是在靜止的 情形下量測的通道，所以並不考慮都卜勒效應(Doppler effect)。

2.3 下鏈路同步程序

在通訊系統中，同步是相當重要的一環，同步又分為時序同步及頻率補償。時序同步 的主要目的為協助接收機找到訊框的正確起始位置，而由於傳送端和接收端頻率振盪器的 頻率不同，所以必須要做頻率補償之後，才能對接收訊號做後續的處理動作，否則對於接 收端所估測出的資料會造成相當大的錯誤。在本報告中，吾人將分別對時序同步及頻率補 償作介紹。

2.3.1 時序同步

在下鏈路之時序同步方面，吾人藉由偵測SCH (Synchronization Channel)的結構來獲得 同步資訊，SCH 使用 64 碼片的展頻碼，安插於每一個時槽之開始位置。所有的基地台在 SCH 時槽中傳送相同的展頻碼，這是為了讓接收端可以輕易地與發射端達到同步的目的， 也就是在每一訊框之開始位置安插一段 PN (Pseudo-Noise) 碼，藉以提供吾人正確之訊框 起始位置，如此一來，接收機部份可以使用一組匹配濾波器得到周期性出現之峰值，兩峰 值間距為10 ms，相當於 38400 個碼片的長度。此外，因為周圍環境的雜訊、干擾或是發 射端與接收端時脈不同步的影響，僅使用匹配濾波器尚不足保證峰值必定出現於訊框之起 始點，故吾人在硬體實現上利用DSP 作碼追蹤單元，不斷鎖定訊框之起始點位置，如此一 來，在時序正確之前提下，吾人之解展頻電路方可正常工作無誤。

2.3.2 頻率估計與頻率補償

在 W-CDMA 系統因傳送端和接收端頻率振盪器的頻率不同或都卜勒效應所造成的頻 率偏移，使得在接收端會使得訊號的極性會一直改變，進而降低系統效能。在本報告中， 吾人利用DPCCH，因為 DPCCH 中含有已知之引導符元 A，由於頻率偏移之影響，解展頻 後之引導符元中含有頻率偏移項，為頻率偏移，為初始相位。吾人可以利用此符元讓頻率 估計器換算出頻率偏移值，首先，將引導符元延遲時間T_s後得到P₁，取共軛複數與當時之 引導符元P₂相乘T_c為碼片時間，n 為 DPCCH 之展頻因數。取出相位部分吾人可以發現相 位差與頻率差有關，將此相位差除上延遲時間T_s之後，可以得到所需之頻率偏移，其推導 如下列式子：

( ) ( ) ( ) ( ) ( ) ( ) ( )

(

)

1 2 1 1 2 2 1 2 0 0 1 1 2 2 2 ' 0 0 2 1 2 2 ' 0 1 2

2

c s s c s s c c s c n n j f iT T j f mT i m n n j f T j f iT j f mT i m n j f T j f iT i

P P

A

e

e

Ae

e

e

Ae

e

P P

f

Ts

π θ π θ π π π π π

π

− − − ⎡ ∆ − + ⎤ ⎡ ∆ + ⎤ ∗ ⎣ ⎦ ⎣ ⎦ = = − − ∆ − ∆ ∆ ⎡ ⎤ ⎡ ⎤ ⎡ ⎤ ⎣ ⎦ ⎣ ⎦ ⎣ ⎦ = = − ∆ − ∆ ⎡ ⎤ ⎡ ⎤ ⎣ ⎦ ⎣ ⎦ = ∗

=

=

=

∠

⋅

=

∑

∑

∑

∑

∑

i

2.4 空時區塊解碼器與犁耙式接收機

空時區塊解碼器之目的是將經過空時區塊編碼的資料解出來，其解碼後之資料為含有 I、Q 之符元資料，以送入下一級解調變器之解調用。因為接收到的資料已受到通道效應的 影響，因此空時區塊解碼器需要通道估計值幫助，才能讓收到的資料消除通道效應，因為 空－時區塊編碼會提供分集式增益，擴大系統效能，所以會有較好的效能來解出正確的資 料，以下為空－時區塊解碼的數學推導： 1 1 1 2 2 1 * * 2 1 2 2 1 2 1 1 2 1 1 * * * * 2 2 1 2 2 2 2 1 1 1 1 2 2 2 2

(

)

H

x

h s

h s

n

x

h s

h s

n

x

h

h

s

n

x

x

h

h

s

n

s

s

n

H x

h

h

s

s

n

+

⎡ ⎤ ⎡

⎤ ⎡ ⎤

=

+

⎢ ⎥ ⎢

₋

₊

⎥ ⎢ ⎥

⎣ ⎦ ⎣

⎦ ⎣ ⎦

⎡ ⎤

⎡ ⎤ ⎡

⎤ ⎡ ⎤

⇒ =

_{⎢ ⎥ ⎢}

=

_{⎥ ⎢ ⎥}

_{+ ⎢ ⎥}

−

⎣ ⎦ ⎣

⎦ ⎣ ⎦ ⎣ ⎦

⎡ ⎤

_{⎡ ⎤}

⎡ ⎤

⇒

_{⎢ ⎥}

=

=

+

_{⎢ ⎥}

+

_{⎢ ⎥}

⎣ ⎦

⎢ ⎥

⎢ ⎥

⎣ ⎦

⎣ ⎦

經過空時區塊解碼器後的資料已經補償了通道效應，所以之後的犁耙式接收機只要單 純的把不同 finger 的資料收集結合起來，在設計上只要用幾組暫存器把不同 finger 的資料 疊加起來，即是估計的符元資料，在本報告的第四章會有詳細的介紹。

2.5 迴旋碼編碼器/解碼器

3GPP 規格書規定使用之通道編碼的方式為迴旋碼編碼及渦輪碼(turbo code)編碼，其 中迴旋碼是規定必要使用的通道編碼方式，目前吾人所使用的通道編碼方式是採用迴旋碼 編碼，編碼率是1/3，限制長度(constraint length) 是 7，狀態(state)數目為 64，編碼器及解

碼器以FPGA 實現，由於此架構的狀態數目非常多，在解碼器的電路設計上，必須就硬體

狀態的運算，使解碼速度加快，也可以只用一套硬體依序處理每個狀態的運算，可以使硬 體縮小，但是解碼速度也比較慢。目前吾人採用的方式是由許多套的硬體平行處理不同狀 態的運算，才能符合高速下鏈系統所需求的傳輸速度。

Transmitter FPGA Reciever FPGA DSP DSP FPGA Aptix MP3C Channel 15.36 MHz 15.36 MHz 15.36 MHz 圖2.1 MISO W-CDMA 高速下鏈硬體架構圖 圖2.2 MISO W-CDMA 高速下鏈基頻發射機之系統方塊圖 Traffic Channel Encoder

Puncture Inteleaver Demux

STBC ∑ ∑ STBC ∑ ∑ 1 C C2 3 C C₄

⊗

1 P C Pilot Channel

⊗

1 P C Pilot Channel

⊗

2 P C Pilot Channel

⊗

S C Sync. Channel Downlink Beamspace Beamformer 1 t 2 t

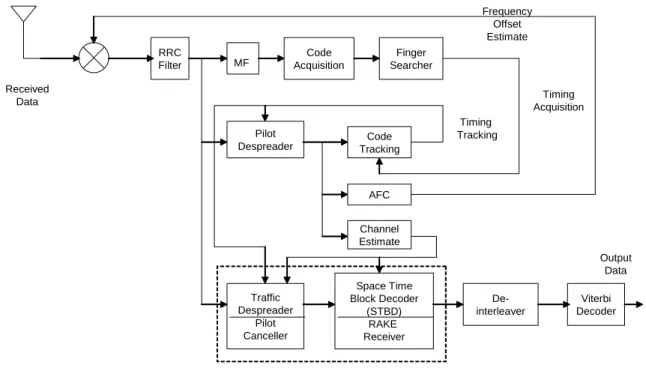

圖2.3 MISO W-CDMA 高速下鏈基頻接收機之系統方塊圖 圖2.4 DS-CDMA 展頻技術示意圖 Pilot Despreader De-interleaver RRC Filter MF Code Acquisition Finger Searcher Traffic Despreader Pilot Canceller Code Tracking AFC Channel Estimate Space Time Block Decoder (STBD) RAKE Receiver Viterbi Decoder Frequency Offset Estimate Timing Acquisition Timing Tracking Output Data Received Data chip data bit Spreading Code Data Spreaded Data

圖2.5 3GPP 下鏈路 DPCH 訊框與時槽架構圖 圖2.6 W-CDMA 下鏈路訊框架構圖 SCH (64) DPCCH (256) DPCCH (256) SCH (64) DPDCH (64) DPDCH (64) 0 SCH DPCCH DPDCH 1 frame = 38400 chips DPCCH (256) SCH (64) DPCCH (256) DPCCH (256) SCH (64) DPDCH (64) DPDCH (64) 0 SCH DPCCH DPDCH 1 frame = 38400 chips DPCCH (256) 0 1 2 3 14

Pilot (N_pilot bits) TFCI (N_TFCI bits) FBI (N_FBI bits) TPC (N_TPC bits) Data (N_data bits)

DPCCH

downlink DPCH DPDCH

time slot = 2560 chips

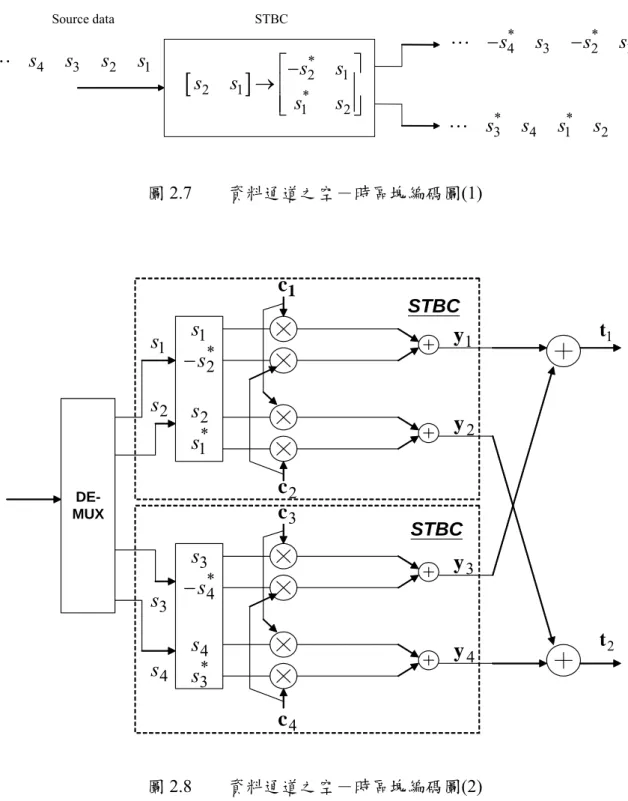

圖2.7 資料通道之空－時區塊編碼圖(1) 1

c

DE-MUX 1

s

2

s

3

s

4

s

1

s

* 2

s

−

2

s

* 1

s

3

s

* 4

s

−

4

s

* 3

s

2

c

3

c

4

c

STBC STBC 1

y

2

y

3

y

4

y

1 t 2 t 圖2.8 資料通道之空－時區塊編碼圖(2)

[

]

*2 1 2 1 _* 1 2

s

s

s

s

s

s

⎡

₋

⎤

→ ⎢

⎥

⎢

⎥

⎣

⎦

* * 4 3 2 1

s

s

s

s

−

−

* * 3 4 1 2

s

s

s

s

4 3 2 1

s

s

s

s

STBC Source data

圖2.9 LOS 之角度響應圖

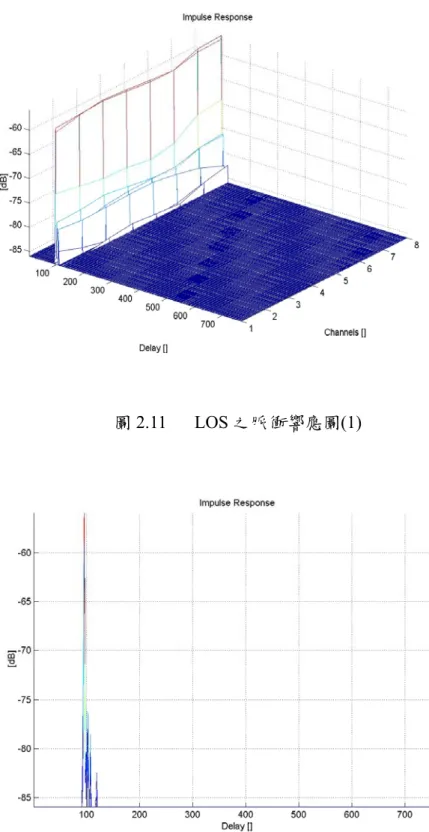

圖2.11 LOS 之脈衝響應圖(1)

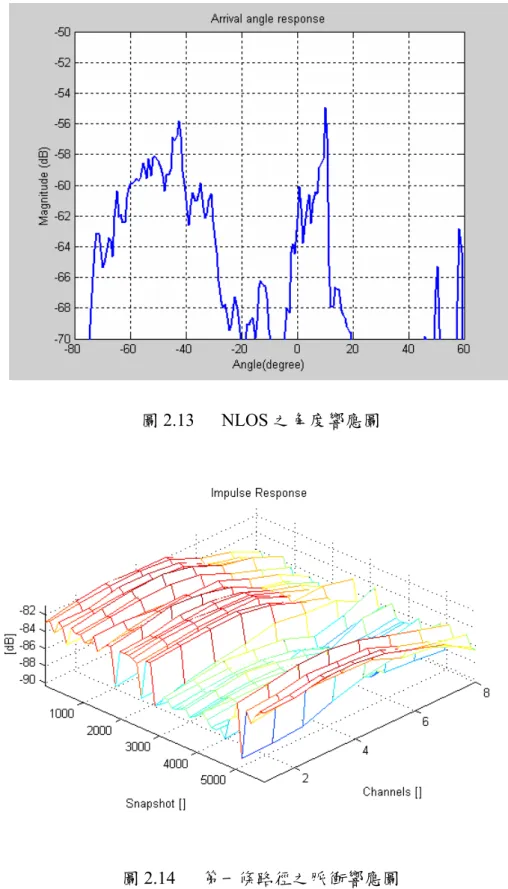

圖2.13 NLOS 之角度響應圖

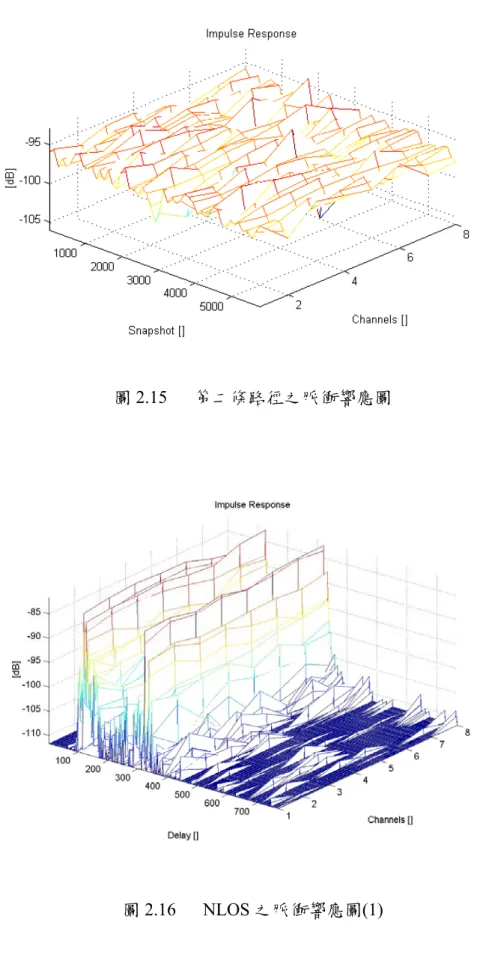

圖2.15 第二條路徑之脈衝響應圖

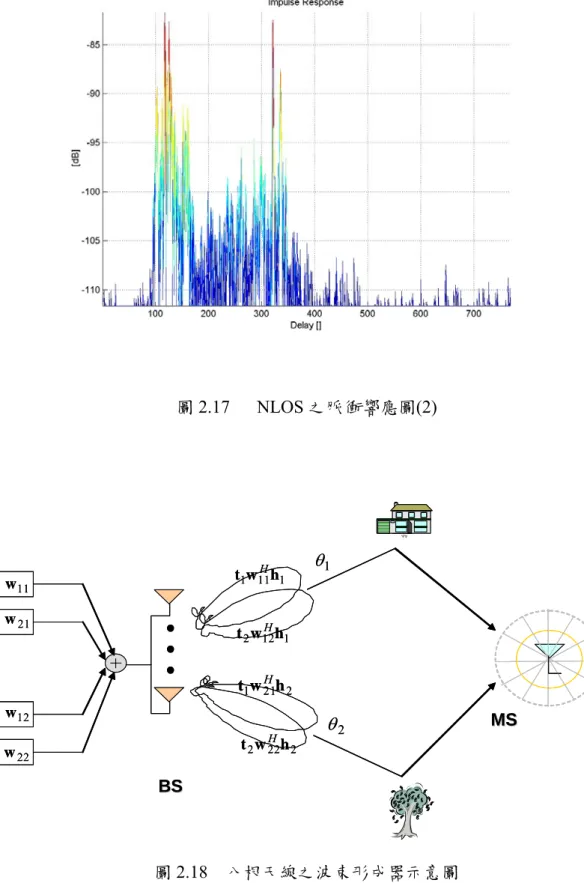

圖2.17 NLOS 之脈衝響應圖(2) 圖2.18 八根天線之波束形成器示意圖 1 t 2 t 11 w 21 w 12 w 22 w 1 11 1H t w h MS MS BS BS 房屋 1 θ 2 θ 2 12 1H t w h 1 21 2H t w h 2 22 2H t w h 1 t 2 t 11 w 21 w 12 w 22 w 1 11 1H t w h MS MS BS BS 房屋 1 θ 2 θ 2 12 1H t w h 1 21 2H t w h 2 22 2H t w h

三、快速雛型發展系統設計流程介紹

3.1 Aptix 快速雛型發展平台與 Explorer 軟體

吾人在MISO W-CDMA 高速下鏈硬體的收發機開發過程中，採用『可程式化設計之

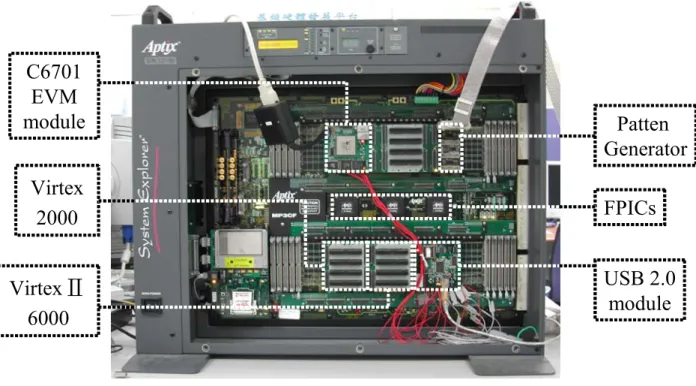

快速雛型通訊系統』Aptix MP3C 為發展平台[16]，搭配Aptix Explorer 軟體和 Agilent 16702B 邏輯分析儀(Logic Analyzer, LA)完成系統架構(圖3.1)。MP3C(圖3.2)為一具有高度整合性

的發展平台，可搭配多種不同功能之模組，如 FPGA、DSP、ASICs、ARM 微控制器等模

組，以便達到快速系統開發的目的；除此之外，只要能符合MP3C 硬體平台規格，亦可以

設計專用的模組應用於此系統，如MISO W-CDMA 硬體平台中所使用的’C6701 EVM DSP

及USB 2.0 模組，皆非 Aptix 公司所製作，而是由本實驗室自行開發符合 MP3C 的規格。 因此，MP3C 對於複雜的數位系統，亦或利用 FPGA、PLDs 所設計的 ASIC 可以提供完整 的系統模擬及驗證環境。

3.1.1 MP3C

系統架構

MP3C 為 Aptix 公司所推出的 MPx 快速雛形發展平台系列產品，其硬體架構主要分為 幾個重要的區塊： 1. 微處理機：主要負責管理整個平台的運作及載入 FPGA 檔於系統中。 2. 時脈產生器：提供系統的時脈(Clock)，最多可外接 8 組不同的時脈。 3. FPCB(Field Programmable Circuit Board)：模組可放置的區塊。

4. FPICs(Field programmable Interconnect Components)：管理模組間的繞線。 5. I/O 匯流排：提供 MP3C 與外界溝通的橋樑。 FPCB 為可程式化大型電路板，其中共有 3520 個 freehole，freehole 表示為一根模組 可外接的腳位，模組可安插於freehole 上。MP3C 的 freehole 主要分為三種： 1. 特殊腳位(special pins)：負責模組電壓與系統時脈。 2. 可 交 換 式 腳 位 (swappable pins) ： 提 供 模 組 輸 出 腳 位 ， 其 訊 號 電 氣 規 格 為 TTL(Transistor-Transistor Logic)之輸出入位準。

3. 輸出入腳位(I/O pins)：提供 freehole 與 MP3C 外部匯流排之連結。

FPIC 為可程式化繞線晶片，一共有三顆，每顆 FPIC 都有 1024 根 I/O 的腳位，負責 freehole 之間的繞線(圖3.3)，使得各個模組間可達到雙向溝通的目的。

3.1.2 Aptix Explorer

設計流程介紹

Aptix Explorer 軟體為一整合了 MP3C FPCB 和邏輯分析儀(LA)，提供吾人一套快速驗 證系統，以達到快速開發及偵錯的目的，以下為系統設計及驗證流程如：

體，撰寫硬體描述語言，並合成為邏輯電路的描述檔案，如.xnf 或.edif 檔。 2. 匯入設計檔(import netlist file)：將在 PC 端所編譯好的.edif 檔，上傳至工作站，其

中必需要有二種的.edif 檔。一種是 MP3C 各模組間拉線的 top.edif 另一種則是各 模組內部行為及連線的design.edif

3. 匯入 pinmap 檔案(import pinmap file)：pinmap 檔的內容主要是設定在 MP3C 上， 各模組腳位的定義與各模組所使用的套件。

4. 設定 FPCB 的參數(setup FPCB parameter)：這個步驟是為當所有的模組都已經匯 入定義好後，設定模組的電源線(power)、接地(ground)及 FPGA 的限制(FPGA constraint)及時脈(clock)的腳位

5. 版面配置(board placement)：設定模組在 FPCB 上所放置的位置。

6. 編譯(compile)：此時 Explorer 會幫我們呼叫 Xilinx ISE 的軟體作 FPGA 配置和繞 線(place & route)的動作。

7. 探查設定(setup probe)：把欲觀察分析的訊號線拉出。

8.

下載除錯(download & debug)：將程式下載至 MP3C FPCB 平台上之 FPGA 和邏輯 分析儀，並利用邏輯分析儀觀察訊號的波形，做為系統驗證及除錯。

3.2 FPGA 電路設計流程

3.2.1 FPGA

介紹

科技的快速發展，進一步帶動半導體技術之成長。從早期的由數個電晶體及電阻所構 成之積體電路，進步到數仟個電晶體的LSI (large scale integrated)，再進步到數十萬甚至數 百萬電晶體的VLSI (very large scale integrated)。目前可程式化數位邏輯元件分為可程式邏 輯元件(programmable logic device, PLD)和場式可程式閘陣列(field programmable gate array, FPGA)兩大類。其中 FPGA 依其構造可大致分成 3 類：

1. 查表型(look up tables, LUT)：Xilinx, Altera, AT&T 2. 多工器型(multiplexer type, MPX)：Actel, Quicklogic 3. 電晶體陣列型：Cross point

若以規劃架構可分為：

1. SRAM：Xilinx, Altera, AT&T, Atmel 2. Anti-fuse：Actel, Cypress, Quicklogic

其中，SRAM 類型的 FPGA 具有可重複程式化的優點，適合用於實作邏輯設計與功能

性驗證。而 Anti-fuse 由於具有一次燒錄(OTP)特性，在保密性上提供較佳保護，但也因此

無法重複修改。

與ASIC (Application Specific Integrated Circuit)相較之下，FPGA 雖具有可程式化之特

性及較高的整合度及可適性，但其速度上仍明顯輸於 ASIC。但隨著半導體製程技術的進

近年來多媒體、電子通訊與網路應用市場的蓬勃發展，可程式化和整合性較高的FPGA 逐 漸受到巿場的重視。

3.2.2 FPGA

電路設計流程

在設計 FPGA 的工具中，吾人採用 Xilinx Foundation 為開發軟體，其中 Xinlinx Foundation 所內建的 Core Generator 可產生 Xilinx 公司所提供之內建元件，如記憶體、加

法器、乘法器等，可以加速吾人開發的時間，提供了硬體設計的方便性，以下就是 FPGA

電路的設計流程(圖3.4)：

1. 設計輸入(design entity)：Xilinx Foundation 提供了三種設計的方式為： (1) HDL Editor：輸入硬體描述語言，如 VHDL、Verilog 等 (2) Schematic Flow：直接用內建的電路畫出電路之邏輯方塊，這種設計方式較直 觀且簡單，且內建許多完整的電路，如多工器、乘法器等，適合較簡單的電 路來使用。 (3) FSM Flow：使用時態關係圖(state diagram)，軟體會自動合成相對應之邏輯電 路，特別適用於控制器(controler)的實現，如記憶體控制器。

2. 合成電路(synthesis circuit)：將設計輸入之行為描述(behavior description)電路轉換 成RTL(Register Transfer Level)電路。

3. 功能模擬(function simulation)：驗證合成的 RTL 的邏輯功能是否正確，在此並未 考慮到FPGA 內部訊號的傳遞延遲(transmit delay)。其驗證的方式可用硬體描述語 言 撰 寫 測 試 平 台(test bench) 或 者 是 用 Xilinx Foundation 內 建 的 波 形 模 擬 器 (waveform simulator)來觀察功能是否正確。

4. 電路驗證(implementation)：主要的功能是將 RTL 電路描述編譯成實際電路的佈 局，必需經過Translate、Mapping、Place & Route、Timing 與 Configure 等五個步 驟來完成：Translate 是將 Design entity 轉成 FPGA 的格式；Mapping 是將 Translate 後的格式最佳化，再映射成FPGA 元件內部的格式；Place & Route 將 Mapping 出 的格式作最佳擺設與繞線；Timing 是依照 FPGA 內部元件之特性，估出所有元件 的延遲時間；Configure 是將 Place & Route 後元件擺設位置及繞線方式轉換成可 燒入FPGA 格式的檔案。 5. 時序模擬(timing simulation)：考慮實際訊號在邏輯閘間的延遲效應，使得電路行 為表現更符合實際的情形，根據吾人所選擇之FPGA 晶片來加入該特性參數，如 長距離繞線之延遲時間，一般而言，時序模擬結果會和實際晶片上之結果相同。

6.

MP3C/Aptix Explorer：於 PC 端驗證完所設計的電路後，即可將設計依 3.1.1 節所 描述的流程，將設計置於MP3C 系統進行驗證。

3.3 TMS320C6701 DSP 簡介

在數位時代的來臨，通訊技術及DSP 的發展迅速，在通訊系統中 DSP 已成為已成為 不可或缺的工具，主要是因為其程式開發容易且易於實現複雜度較高之演算法，以逹到即 時訊號處理的目的。目前吾人所使用的DSP EVM 模組之核心處理器是由德州儀器公司所 出的 TMS320C6701 DSP[17]-[21]，透過此模組吾人將與 FPGA 分工處理，以實現 MISO W-CDMA 高速下鏈硬體電路。在本章中，吾人將介紹此 DSP 之結構、記憶體及周邊元件 等三部分。

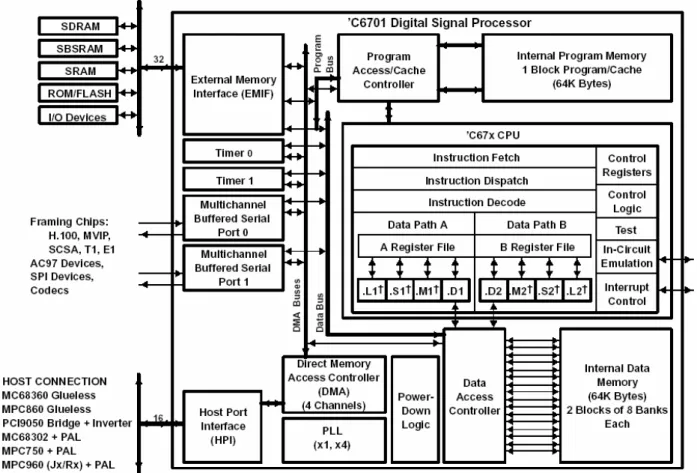

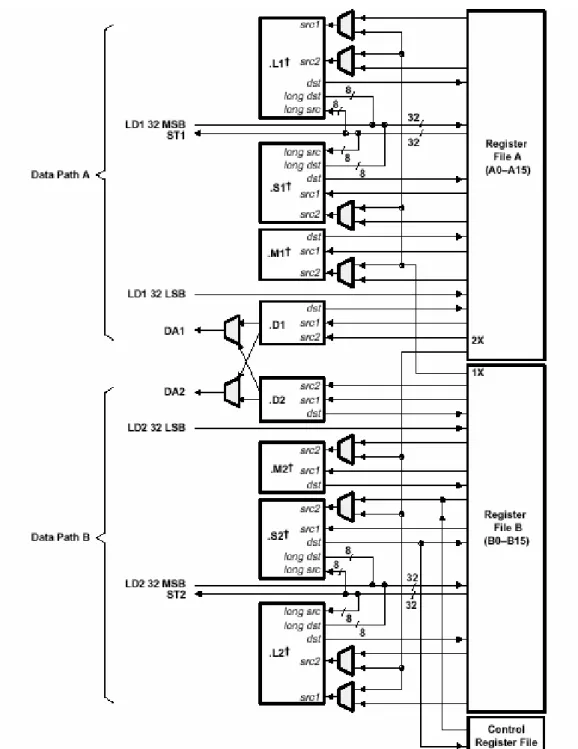

3.3.1 TMS320C6701 DSP CPU

結構

TMS320C6701 DSP 為一顆浮點數運算(float point)的數位訊號處理器，採用 VelociTI VLIW(Very Long Instruction Word)CPU 架構之浮點數運算器。內建有 8 組功能單元(function unit)及 2 組暫存器(register)，其功能介紹如下(圖3.5、圖 3.6)： 1. .M 單元：乘法器，提供兩個 16-bit 變數相乘，其輸出為 32-bit。 2. .L 單元：加法器，提供變數之加、減法，和邏輯運算功能，如 AND、OR 和 XOR。 3. .S 單元：提供位元移位(bit shift)及分枝程式碼執行(branch)之功能。 4. .D 單元：負責資料在記憶體與一般暫存器間之存取，提供線性定址(linear-addressing) 和環狀定址(circular-addressing)模式。 一般暫存器主要是提供功能單元暫存變數空間，.M1、.L1、.S1 及.D1 共用一般暫存 器A 之空間，.M2、.L2、.S2 及.D2 則共用一般暫存器 B 之空間。

3.3.2 TMS320C6701 DSP

記憶體分配

‘C6701 DSP 使用 32 位元之位址線，理論上可定址至 4G Bytes 之記憶體，其規劃如

圖3.7，包含了大小皆為64k bytes 的內部程式記憶體(internal program memory)及內部資料 記憶體(internal data memory)，‘C6701 對內部程式記憶體之使用提供二種方法，一是映射模 式(mapped mode)，另一種為快取模式(cache mode)，由程式記憶體控制器(Program Memory Controller, PMEMC)來決定何種操作模式，以下為此二種模式之討論：

1. 映射模式：吾人可定義兩個記憶體區塊為程式記憶體，當定義成 Map 0 時，從 0x01400000h 至 0x0140FFFFh 為程式記憶體，而定義成 Map 1 時，從 0x00000000h 至0x0000FFFFh 為程式記憶體。CPU 和 DMA (Direct Memory Access Controller)

皆可存取程式記憶體的位址，但CPU 和 DMA 要同時存取同一位址時，DMA 需

等待CPU 完成後方可取得控制權。

2. 快取模式：吾人定義所有的程式記憶體為快取記憶體，CPU 可利用 256 位元之快 取線(cache line)存取程式碼，相當於 8 個 32 位元的指令，但在快取模式下，DMA

‘C6701 DSP 的內部資料記憶體分為兩大區塊，而每一區塊又再細分為八個槽。記憶體 區塊的的分配是由一資料記憶體控制器(Data Memory Controller, DMEMC)來控制，只要不 同時存取同一位址資料時，CPU 內的暫存器 A、暫存器 B 與 DMA 可以同時存取資料記憶

體，而不降低CPU 的效能。

3.3.3 TMS320C6701 DSP

週邊元件

‘C6701 DSP 的基本週邊包含了共處理器存取介面(host-port interface, HPI)、中斷選擇器 (interrupt selector)、直接記憶體控制器及外部記憶體介面(external memory interface, EMIF

圖3.8)等，其討論如下：

1. 共處理器存取介面：提供其它微處理器存取介面，透過 DMA/EDMA 控制器連結

至CPU 記憶體，以存取 CPU 記憶體中的資料和利用記憶體映射方式之周邊元件。

CPU 和 HPI 兩者皆可存取 HPIC (HPI controller register)，而 HPI 還可利用外部資 料和介面控制訊號存取HPIA (HPI address register)及 HPID (HPI data register)。 2. 中斷選擇器：中斷選擇之目的為系統透過中斷訊號的機制，安排 DSP 與非同步元

件工作之先後順序，以完成DSP 與外界非同步元件之連線。TMS320C6701 CPU

有三種中斷模式，重置(reset)、非屏蔽中斷(Nonmaskable Interrupt, NMI)與、可屏 蔽中斷(maskable interrupt)。重置具有最高的優先權，是用來將系統設定成某已知 狀態，假如系統偵測到重置訊號時，系統會中斷 CPU 運算並回到設定的狀態； NMI 擁有次高的優先權，其使用在某硬體突然發生問題時，對 CPU 發出警告之 中斷訊號；可屏蔽中斷訊號的優先權是最低的，其包含INT4 至 INT15，IN4-INT7 為DSP 與外界之中斷訊號，INT8-IN15 為 DSP 內部之中斷訊號，INT4-INT15 之 優先權為INT4 最高而 INT15 最低。欲啟動可屏蔽中斷服務，需滿足以下三個狀 態：

(1) 在控制狀態暫存器(Control State Register, CSR)中，宇中斷致能(Global Interrupt Enable, GIE)位元設定為 1。

(2) 在中斷致能暫存器(Interrupt Enable Register, IER)中，NMI 致能(NMI Enable, NMIE)位元設定為 1。

(3) 在 IER 中，將欲啟動可屏蔽中斷訊號相對應之中斷致能(Interrupt Enable, IE) 設定為1。

3. 直接記憶體控制器：在 CPU 運算的同時，DMA 控制器可以在背景作業中持續在

記憶體中搬移資料的動作，而不需要中斷 CPU 的運算，使得 DSP 的效能大幅提

昇，但需適當規畫CPU 和 DMA 控制器之時程安排(scheduling)以避免資料在存取 時發生碰撞的情形。DMA 控制器包含 四組獨立的可編排程序通道(programmable channel)供 DMA 使用，和一組輔助通道(auxiliary channel)供 HPI 之 Host CPU 存 取記憶體時使用。

Static Random Access Memory, SBSRAM)、同步動態記憶體(Synchronous Dynamic Random Access Memory, SDRAM) 、 以 及 非 同 步 元 件 如 非 同 步 靜 態 記 憶 體 (Asynchronous SRAM, ASRAM)、先進先出元件(First In First Out, FIFO)與唯讀記 憶體(Read Only Memory, ROM)等。EMIF 負責管理 DSP 之四個外部記憶體，分別 為CE0、CE1、CE2 以及 CE3，其支援的記憶體種類如表 3.1，除了 ROM 只能使 用於CE1，以及 SDRAM 只能使用在 CE0、CE2 與 CE3 外，每一個外部記憶體均 能使用其他記憶體元件。另外，內部程式記憶體、資料記憶體與直接記憶體存取 (Direct Memory Access, DMA)皆可透過 EMIF 存取外部記憶體資料。

3.4 ‘C6701 DSP EVM 模組簡介

吾 人 在 MISO W-CDMA 高 速 下 鏈 收 發 機 硬 體 架 構 中 ， 使 用 由 德 州 儀 器 (Texas Instruments, TI)所開發 TMS320C6701 DSP 之 DSP EVM 模組(圖3.9)，其工作頻率為 132 MHz，且運算速度可達 1056 Mflops。吾人透過一轉接卡(圖3.10)，連接於 Aptix MP3C 平

台上，達到系統整合模組之目的。在資料傳輸方面，則利用 32 位元之非同步資料匯流排

及四組中斷訊號和 FPGA 做資料傳輸；另外，在開發環境上，以 PC 做為開發平台，搭配

Co composer’s CCS 之軟體，編譯演算法並透過 IEEE 1149.1 JTAG (Joint Testing Action Group)介面載入 EVM 模組執行。

3.4.1 ‘C6701 DSP EVM

模組架構

‘C6701 EVM 模組架構圖如圖3.11所示，主要包括TMSC6701 DSP、快閃記憶體、 SBSRAM、UART、JTAG 與其他介面電路，說明如下： 1. 快閃記憶體：可重複寫入資料之非揮發性記憶體，容量 128 Kbytes。當應用程式 在開發階段確定時，可將程式執行碼寫入快閃記憶體中。‘C6701 EVM 模組在重 開機或按下重置鍵時，DSP 會自動由快閃記憶體中讀取程式碼，並下載到程式記 憶體中執行。快閃記憶體另外的功能是儲存系統參數與數學函數。 2. SBSRAM：快速靜態記憶體，容量為 512 Kbytes，速度最高可達 132 MHz，與 DSP 工作同速。當DSP 元件設定模式為 MAP0 時，SBSRAM 為程式記憶體；設定模 式為MAP1 時，SBSRAM 當作一般記憶體使用。 3. UART：UART 為串列資料傳輸的一種規約。PC 可以透過 RS232 與 C6701 EVM 模組連接，進行資料傳輸。

4. JTAG：符合 IEEE 1149.1 標準，連接於 RS232 傳輸線與 C6701 EVM 模組之間， 具有重置的功能。

5.

其他介面電路：6701 EVM 模組置於 MP3C 硬體平台上，可以透過介面電路與其

3.4.2 ‘C6701 DSP EVM

與

FPGA

之連結

‘C6701 DSP EVM 模組與 FPGA 相連結時(圖3.12)，由於工作頻率的不同，需設計一 機制使FPGA 和 DSP 能正確地接收或傳送資料。在 FPGA 端，透過中斷訊號 EXTINT0/1/2/3 相對應至DSP 之 INT4-INT7，而 DSP 端則透過四塊前端處理模組(board 1 ~ board 4)對應至 EMIF CE3 之記憶體區段。 DSP 與 FPGA 之接收與傳送資料程序如下： 1. 當 FPGA 端欲傳送資料至 DSP 端時，傳送 EXTINT0/1/2/3 中斷訊號至 DSP 2. DSP 進入相對應之中斷程式，接收資料並同時執行運算。其接收資料之時序如圖 3.13所示，當STRBN0/1/2/3 於下緣觸發且 RD/WR0/1/2/3 為高準位時，前端模組 進入讀出狀態，將FPGA 寫入匯流排的資料存入相對應 DSP 之記憶體位址。 3. 待 DSP 執行結束，將資料傳回至 FPGA。其傳送資料之時序如圖 3.14 所示，當 STRBN0/1/2/3 於下緣觸發且 RD/WR0/1/2/3 為低準位時，前端模組進入寫入狀 態，將相對應DSP 之記憶體中的資料寫入匯流排，由 FPGA 讀取。 ‘C6701 DSP 時序圖之相關參數如下： 1. tclk：DSP 之 clock 周期，因 DSP 工作頻率為 132 MHz，故 tclk=1/132 MHz。 2. t1：位址線準備完成至 STRBN0/1/2/3 下緣觸發之時間。 3. t2：STRBN0/1/2/3 訊號低準位持續之時間。 4. t3：STRBN0/1/2/3 下緣觸發至資料匯流排準備完成之時間。 5. t4：資料匯流排中資料之有效時間。

6.

t5：Ready 訊號至 DSP 認知之時間。

3.5 USB 2.0 模組簡介

USB 2.0 模組採用 CYPRESS CY7C68013 晶片(圖3.15、圖 3.16)，其中內含一顆 24 MHz 的8051 與 4 Kbytes 的 FIFO，所能達到的最高資料傳輸率為 480 Mb/s，其中 FIFO 提供 USB 2.0 模組與 C6701 EVM 模組之連接介面。圖3.17為USB 2.0 模組之系統架構圖，USB 2.0 模組透過Aptix MP3C 與‘C6701 EVM 模組連結，可將 PC 傳入 USB FIFO 內的資料再傳給 DSP；USB 2.0 模組亦可接收 DSP 資料後，再傳回 PC 上。USB 與 FPGA 的溝通是透過 DSP 模組當緩衝(buffer)，而不直接與 USB 2.0 模組溝通。 USB 支援四種傳輸型態，說明如下： 1. 多量(Bulk)：保證資料傳輸正確，但是傳遞時間不確定。通常使用在突發資料(burst data)，如 PC 傳送列印資料給印表機(printer)。 2. 等時性(Isochronous)：保證傳遞時間，但不保證接收資料之正確性。通常使用傳輸 影像(image)與聲音(voice)檔的時候。 3. 控制(Control)：用於列舉(enumeration)與裝置(device)之控制。

USB 2.0 模組與 C6701 EVM 模組之連接，可將圖3.12的Board 1 視為 USB 2.0 模組，

因為兩個模組是透過一組 I/O 完成連接的，其中不一樣的是 USB2.0 模組之資料匯流排為

16 位元，而 C6701 EVM 模組的為 32 位元，因此需將 C6701 EVM 模組的資料匯流排由最 低有效位元(Least Significant Bit, LSB)數起 16 位元，指定給 USB2.0 模組之資料匯流排，才 能完成資料傳輸。

PC 為 USB 2.0 模組之開發平台，並需要介面卡與開發軟體，才能透過 USB 連接埠與 模組連結。吾人使用介面卡為NEC 控制晶片之 PCI 介面卡，而開發軟體為 EZ USB Control Panel (圖3.18)。吾人操作 EZ USB Control Panel，可控制 PC 與 USB2.0 模組間檔案的傳送 與接收，其中PC 將檔案傳送到 USB 2.0 模組是透過 endpoint 2 的管道(pipe)傳遞，而 PC 從USB 2.0 模組接收檔案則使用 endpoint 6 之管道，兩個管道皆使用 Bulk 之傳輸型態。

3.6 FPGA 與 DSP 電路設計技巧

吾人在硬體設計過程中，有許多地方都是需要長時間的嘗試及經驗累積才能得到結 果，因此從設計電路的過程，吾人歸納出一些心得及經驗： 1. FPGA 設計心得： (1) FPGA 的設計通常都是由許多小的電路來組成一個完整的收發機電路，所以可 先驗證所設計的小電路功能是否正確，再進階的組合起來。由每個部份的組 合中，驗證其輸入輸出是否合理，並且善用LA 來作除錯的工作，如此發生錯 誤時，比較容易找到錯誤的地方且快速修正，以節省系統開發的時間，使其 更有效率。 (2) 乘法器的使用會佔用大量的硬體面積和降低執行的效能，所以盡量避開乘法 器的使用，如展頻所需的乘法器改用多工器取代。如果乘法器的使用是無法 避免時，應降低位元數來使用，否則所佔用硬體的面積會隨著位元數增加而 呈平方增加。 (3) 設計時多利用參數化和模組化的設計，以期能迅速調整電路的架構及系統的 擴充性。如此就不用重覆撰寫HDL 語言，可減少錯誤的發生。 2. DSP 設計心得： (1) DSP 的運算時間會依不同的資料型態而異，又以整數型態的運算速度最快。 所以從FPGA 收到的資料盡量用整數型態來儲存運算，以縮短運算的時間。 區塊間的相關性與平行處理具有高度的相關性，由於DSP 之 CPU 內含兩個乘法器，若無 相關性的兩個乘法平行使用CPU 內的乘法器，則可在同一個時脈時間內完成動作。但若區 塊相關性很高的話則會造成運算時間的延遲，所以遇到此情形的區塊應盡量使用FPGA 完 成之。
