奈米材料改質並添加於建築塗料對降低電磁波影響之研究(三)

全文

(1)(. 奈米材料改質並添加於建築塗料對降低電磁波影響之研究三. ). 內政部建築研究所協同研究報告 (99. 年度 ).

(2) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究(三). 內政部建築研究所協同研究報告中華民國 99 年 12 月（本報告內容及建議，純屬研究小組意見，不代表本機關意見）.

(3) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究(三). 計畫主持人:李玉生協同主持人：高騏研究助理：陳翰陳柏誠周孟俞. 內政部建築研究所協同研究報告中華民國 99 年 12 月（本報告內容及建議，純屬研究小組意見，不代表本機關意見）.

(4) 目次. 目次. 表次‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧Ⅲ 圖次‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧V 摘要‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧XI 第一章緒論‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧1 第一節研究緣起與背景‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧1 第二章文獻回顧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧3 第一節電磁波簡介‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧3 第二節奈米材料‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧8 第三節文獻探討‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧17 第三章實驗內容及討論‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧29 第一節設備介紹‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧29 第二節十二烷基苯磺酸鈉與十二烷基硫酸鈉分散劑之比較 34 第三節碳纖維‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧42 第四節實際應用‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧65 第四章結論與建議‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧83 第一節結論‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧83 第二節建議‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧84. I.

(5) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究 (三). 附錄一期初甄審回覆‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧85 附錄二期中甄審回覆‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧87 附錄二期中甄審回覆‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧91 參考書目‧‧‧‧‧･‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧95. II.

(6) 表次. 表次表 2-1 電磁波干擾‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧5 表 2-2 碳元素的物理與化學性質‧‧‧‧‧‧‧‧‧‧‧‧15 表 2-3 各種複合材料的導電度與電磁波吸收效應比‧‧‧‧19 表 2-4 導電橡膠混合形成比例‧‧‧‧‧‧‧‧‧‧‧‧‧20 表 3-1 碳纖維不同尺寸與價格‧‧‧‧‧‧‧‧‧‧‧‧ 47 表 3-2 塗料膜厚‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 69 表 3-3 電磁波量測儀器規格 ‧‧‧‧‧‧‧‧‧‧‧‧‧70 表 3-4 無線網路放大器電磁波經油漆屏蔽測試 1‧‧‧‧‧72 表 3-5 無線網路放大器電磁波經油漆屏蔽測試 2‧‧‧‧‧72 表 3-6 無線網路放大器電磁波經油漆屏蔽測試 3‧‧‧‧‧73 表 3-7 無線網路放大器電磁波經油漆屏蔽測試 4‧‧‧‧‧73 表 3-8 無線網路放大器電磁波經油漆屏蔽測試 5‧‧‧‧‧74. III.

(7) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究 (三). IV.

(8) 圖次. 圖次圖 2-1 電磁波的應用分布圖‧‧‧‧‧‧‧‧‧‧‧‧6 圖 2-2 電磁波遮蔽效應原理‧‧‧‧‧‧‧‧‧‧‧‧‧6 圖 2-3 電磁屏蔽效率量測架構‧‧‧‧‧‧‧‧‧‧‧7 圖 2-4 量測載具之示意圖‧‧‧‧‧‧‧‧‧‧‧‧‧7 圖 2-5 奈米碳管受酸洗破壞之 TEM 圖‧‧‧‧‧‧‧‧‧‧‧16 圖 2-6 單層碳管分成三大種類‧‧‧‧‧‧‧‧‧‧‧‧‧‧16 圖 2-7 實驗步驟示意圖‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧20 圖 2-8 電磁波吸收效益圖 (a) 不同比例奈米碳管對複合材料電磁量測 (b)奈米碳管不同的深寬比及經溫度處理後對電磁波吸收效益圖‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧21 圖 2-9 複合材料的橫斷面 SEM 圖. ‧‧‧‧‧‧‧‧‧‧22 圖 2-10 在 12.4–18 GHz 的範圍下量測不同的複合材料對電磁波吸收的效應圖.(厚度:1mm) ‧‧‧‧‧‧‧‧‧‧‧‧‧22 圖 2-11 多壁奈米碳管溶入不同有機溶劑及三氟乙酸‧‧‧‧‧22 圖 2-12 多壁奈米碳管溶入有機溶劑及三氟乙酸的 SEM 圖‧‧‧23 圖 2-13 十二烷基硫酸鈉-高純度單壁奈米碳管在 0.5 毫克/毫升, TX100-高純度單壁奈米碳管在 0.8 毫克/毫升,十二烷基苯磺酸鈉-高純度單壁奈米碳管在 20 毫克/毫升‧‧23 圖 2-14 (a)EVA 混 50%短碳纖維(b)EVA 混 10%短碳纖維(a)EVA/EPDM 50/50 混 10%短碳纖維(a)EVA/EPDM 混 40%碳黑 SEM 圖‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧24 圖 2-15 (a)EVA,EPDM,EVA & EPDM50/50 混 50%碳黑(b)EVA,EPDM,EVA & EPDM50/50 混 50%短碳纖維電磁波遮蔽效應 V.

(9) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究 (三). 圖‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧25 圖 2-16 (a)環氧樹脂含 5 wt%碳黑(b)環氧樹脂含 30 wt%碳黑圖‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧26 圖 2-17 在室溫下環氧樹脂/碳黑的導電率與載子移動率‧‧‧27 圖 3-1 微拉曼及微激發光譜儀圖‧‧‧‧‧‧‧‧‧‧‧‧‧32 圖 3-2 高解析熱電子型場發射掃描式電子顯微‧‧‧‧‧‧‧33 圖 3-3 添加十二烷基硫酸鈉與未添加十二烷基硫酸鈉奈米碳管的比較（a）十二烷基硫酸鈉水溶液（b）十二烷基硫酸鈉/多壁奈米碳管水溶液（c）多壁奈米碳管水溶液‧‧‧‧35 圖 3-4 十二烷基硫酸鈉表面包覆奈米碳管之 SEM & TEM‧‧‧‧36 圖 3-5 左:3%,2%,1% 十二烷基苯磺酸鈉/奈米碳管. 右: 3%,2%,1%. 十二烷基苯磺酸鈉 / 奈米碳管 ‧ ‧ ‧ ‧‧ ‧ ‧ ‧ ‧ ‧ 36 圖 3-6 經過 1.5 小時左:3%,2%,1% 十二烷基苯磺酸鈉/奈米碳管右:3%,2%,1% 十二烷基硫酸鈉/奈米碳管‧‧‧‧‧37 圖 3-7 經過 24 小時左:3%,2%,1% 十二烷基苯磺酸鈉/奈米碳管右:3%,2%,1% 十二烷基硫酸鈉/奈米碳管‧‧‧37 圖 3-8 1%,2%,3%十二烷基硫酸鈉+奈米碳管 Raman 圖‧‧‧‧38 圖 3-9 1%,2%,3%十二烷基苯磺酸鈉+奈米碳管 Raman 圖‧‧‧38 圖 3-10 1%,2%,3% 十二烷基苯磺酸鈉+奈米碳管與 1%,2%,3% 十二烷基硫酸鈉+奈米碳管實驗流程圖‧‧‧‧‧‧‧39 圖 3-11 十二烷基苯磺酸鈉+奈米碳管與十二烷基硫酸鈉+奈米碳管四點探針圖‧‧‧‧‧‧‧‧‧‧‧‧‧‧39 圖 3-12 十二烷基苯磺酸鈉+奈米碳管與十二烷基硫酸鈉+奈米碳管電磁波屏蔽圖‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧40 VI.

(10) 圖次. 圖 3-13 奈米碳管+三氟乙酸+十二烷基硫酸鈉/十二烷基苯磺酸鈉+ 油漆實驗流程圖‧‧‧‧‧‧‧‧‧‧‧‧‧‧40 圖 3-14 奈米碳管+三氟乙酸+十二烷基硫酸鈉/十二烷基苯磺酸鈉+ 油漆電磁波遮蔽效應圖‧‧‧‧‧‧‧‧‧‧‧ ‧41 圖 3-15 碳纖維+油漆與奈米碳管+油漆實驗流程圖‧‧‧‧‧48 圖 3-16 碳纖維+油漆與奈米碳管+油漆四點探針圖‧‧‧‧‧48 圖 3-17 碳纖維+油漆與奈米碳管+油漆電磁波屏蔽效應圖‧‧49 圖 3-18 碳纖維 + 奈米碳管 + 油漆實驗流程圖‧‧‧‧‧‧49 圖 3-19 碳纖維 + 奈米碳管 + 油漆電磁波屏蔽圖‧‧‧‧‧50 圖 3-20 不同尺寸碳纖維 + 油漆電磁波屏蔽圖‧‧‧‧‧‧50 圖 3-21 碳纖維 + 羰基鐵/奈米銅 + 油漆實驗流程圖‧‧‧51 圖 3-22 碳纖維 +羰基鐵/奈米銅 +油漆四點探針圖‧‧‧‧51 圖 3-23 碳纖維 +羰基鐵 +油漆電磁波屏蔽圖‧‧‧‧‧‧52 圖 3-24. 碳纖維 + 奈米銅 + 油漆電磁波屏蔽圖‧‧‧‧‧52. 圖 3-25. 碳纖維 + (新、舊)奈米銅 + 油漆圖 (a)25g 奈米銅:新 (b)15g 碳纖維 15g 奈米銅:新右、舊左(c)15g 碳纖維 25g 奈米銅:新右、舊左‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧53. 圖 3-26 碳纖維 + (新、舊)奈米銅 + 油漆電磁波屏蔽圖‧53 圖 3-27 碳纖維 +碳黑 + 油漆實驗流程圖‧‧‧‧‧‧‧‧‧54. 圖 3-28 碳纖維 + 碳黑+ 油漆電磁波屏蔽效應圖‧‧‧‧‧54 圖 3-29 碳黑/碳纖維 Raman 圖(a)碳黑直徑：50nm：新(b)碳黑直徑： 50nm：舊(c)碳黑直徑：30nm：新(d)碳黑直徑：30nm：舊 (e)碳纖維：新 (f)碳纖維：舊 ‧‧‧‧‧‧‧ ‧‧55 VII.

(11) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究 (三). 圖 3-30 新/舊碳黑+碳纖維+油漆電磁波遮蔽效應圖‧‧‧56 圖 3-31 碳纖維 +碳黑(30nm,50nm) + 油漆實驗流程圖 ‧‧56 圖 3-32 碳纖維 + 030 碳黑+ 油漆四點探針圖‧‧‧‧‧57 圖 3-33 碳纖維 + 030 碳黑+ 油漆電磁波屏蔽效應圖‧‧‧57 圖 3-34 碳纖維 + 050 碳黑+ 油漆四點探針圖‧‧‧‧‧‧‧58 圖 3-35 碳纖維 + 050 碳黑+ 油漆電磁波屏蔽效應圖‧‧‧58 圖 3-36 碳纖維 + 030,050 碳黑+ 油漆電磁波屏蔽效應圖‧59 圖 3-37 碳纖維+碳黑+油漆不同厚度電磁波屏蔽效應圖‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧59 圖 3-38 碳纖維 +碳黑(直徑：50nm)+ 油漆電磁波屏蔽效應圖‧60 圖 3-39 碳纖維 +碳黑(直徑：50nm)+ 油漆四點探針圖‧‧‧‧60 圖 3-40 碳纖維 +碳黑+ 油漆摻入羧甲基纖維素流程圖‧‧‧‧61 圖 3-41 碳纖維 +碳黑+ 油漆摻入羧甲基纖維素前後比較圖‧‧61 圖 3-42 碳纖維 +碳黑+ 油漆摻入羧甲基纖維素前後附著性比較圖 (左)無羧甲基纖維素(中)0.5%羧甲基纖維素(右)2%羧甲基纖維素‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧62 圖 3-43 碳纖維 +碳黑+ 油漆+羧甲基纖維素電磁波屏蔽效應圖‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧62 圖 3-44 碳纖維 +碳黑+ 油漆+羧甲基纖維素厚度：300μm 電磁波屏蔽效應圖‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧63 圖 3-45 碳纖維 +碳黑+ 油漆+羧甲基纖維素厚度：600μm 電磁波屏蔽效應圖‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧63 圖 3-46 碳纖維 +碳黑+ 油漆+羧甲基纖維素 SEM 圖(a)10000 倍 (b)5000 倍(a)1000 倍‧‧‧‧‧‧‧‧‧‧‧‧‧64 VIII.

(12) 圖次. 圖 3-47 碳纖維 +碳黑+ 油漆+未加羧甲基纖維素 SEM 圖(a)10000 倍(b)5000 倍(a)1000 倍‧‧‧‧‧‧‧‧‧‧‧64 圖 3-48 碳纖維 +碳黑+ 油漆+羧甲基纖維素一底兩度圖(a)批土 (b)防電磁波油漆(c)第一次面漆(d)第二次面漆 ‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧75 圖 3-49 碳纖維 +碳黑+ 油漆+羧甲基纖維素厚度：一底兩度電磁波屏蔽效應圖‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧75 圖 3-50 模型木屋(已拆卸) ‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧76 圖 3-51 模型小木箱‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧76 圖 3-52 模型小木箱貼上防電磁波油漆之壁紙(a)無門窗(b)有門窗‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧77 圖 3-53 碳纖維 +碳黑+ 油漆+羧甲基纖維素厚度：塗佈在壁紙電磁波屏蔽效應圖‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧77 圖 3-54 電磁波量測儀器(可攜式)‧‧‧‧‧‧‧‧‧‧‧‧‧78 圖 3-55 碳纖維 +碳黑+ 油漆大量製造電磁波屏蔽效應圖‧‧78 圖 3-56 測量點距離無線網路放大器示意圖 1‧‧‧‧‧‧‧‧‧79 圖 3-57 測量點距離無線網路放大器示意圖 2‧‧‧‧‧‧‧‧‧79 圖 3-58 碳纖維 +碳黑+ 羧甲基纖維素+油漆耐久耐熱測試後電磁波屏蔽效應圖‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧80 圖 3-59 導割規‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧80 圖 3-60 碳纖維 +碳黑+ 羧甲基纖維素+油漆之剝離測試(a)第一個地方切割(b)第二個地方切割(c)第三個地方切割‧81. IX.

(13) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究 (三). X.

(14) 摘要. 摘. 要. 關鍵詞：電磁波屏蔽、奈米碳管、碳纖維、碳黑一、研究緣起隨著科技的進步與手機普遍化，2G、3G、4G 到 WiMax，基地台涵蓋距離的延伸造成電磁波充斥整個生活環境中，所以抗電磁波成為現代人居住生活的新課題，本計畫希望把導電度填充材料，如結構性及強韌性佳的奈米碳管(CNT)經過改質處理，或碳纖維加入建築材料中的油漆，藉以達到生活中即可減少電磁波的影響。二、研究方法與過程而在本計畫中希望可以將高強韌、高導電性、高深寬比的奈米碳管，藉由機械攪拌、化學的包覆或酸洗及改質的方式達到均勻分散於建築油漆中，提升在住宅生活的環境中就能夠達到電磁波屏蔽的效果。為了有效的改質奈米碳管並改善其在液態油漆中的分散特性、在本計畫中提出改質、界面活性劑、改用其他材料，如碳纖維及碳黑等方法來探討其碳管在油漆中的導電性和抗電磁波效應。最後，建一模型小木箱，將製作成品塗佈在木箱上，以作為現實房屋一參考。三、重要發現在過往使用奈米碳管改質及本計劃改成碳纖維為主體後，有幾個重要發現如下： 1. 發現新的分散劑的分散作用，沒有獲得更好電磁波屏蔽效果。 2. 昂貴的奈米碳管是商業應用上最大的挑戰,所以在本計畫中將改用碳纖維作為主體，發現在大量碳纖維使用上，將有很好的電磁波屏蔽效果。 3. 摻入導電碳黑有部份電磁波屏蔽效果疊加。利用結合劑羧甲基纖維素來幫助碳黑、碳纖維及油漆有很好的結合。使電磁波遮蔽效應有好的效果，目前已達到最高 20dB，相當於遮蔽 99%的電磁波。. XI.

(15) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究 (三) 四、主要建議事項根據研究發現，本研究針對奈米碳管複合材料，提出下列具體建議。以下分別從立即可行的建議、及長期性建議加以列舉。立即可行建議主辦機關：內政部建築研究所協辦機關：各大學建築、材料相關科系及業界在成本分析上發現碳黑站大部分之成本。可以考慮全部以碳纖維取代碳黑以大量降低成本，然因碳纖維可能因過多而產生剝落問題，可以考慮增加接合劑，但這方面仍需進一步測試。碳黑、碳纖維及油漆加入羧甲基纖維素結合劑後，有好的表現，但在結合劑的選擇上，還有其他選擇，可以降低成本並有有更好的電磁波遮蔽效應的表現，這仍有待測試。中長期建議主辦機關：內政部建築研究所協辦機關：各大學建築、材料相關科系及業界因防電磁波層可以做底層，故水泥漆可以用結合劑取代，以降低成本，然羧甲基纖維素的結合能力仍需進一步測試，或需使用其他種類之結合劑。將來為了與住家、公司企業的商業使用結合，需要做一系列更完整的測試，使證明碳纖維與碳黑複合材料是無害且具有抵抗不同環境的能力，以方便在不同地方使用。. XII.

(16) 摘要. ABSTRACT Keywords: shielding effectiveness, carbon fiber, carbon black With advances in technology and wide spread of cell phone, 2G, 3G, 4G to WiMax, from base stations to cover an extension of the electromagnetic wave caused by flooding in the entire living environment, so the anti-electromagnetic wave become a new topic. The program hopes to use good conductive, good degree of structural and excellent strength and toughness of carbon nanotubes (CNTs) and carbon fiber in the paint. In order to reduce the impact of electromagnetic waves in our live. In this project, we hope that by using high toughness, high conductivity and high aspect ratio carbon nanotubes, after mechanical agitation, chemical coating, or pickling, and modification to achieve evenly dispersed in the construction paint. The residential living environment can be electromagnetic wave shielded. In order to effectively improve the dispersion characteristics of carbon nanotubes in the liquid paint. In this project modification pickling, surface active agents and using the other materials ,for example ,carbon fiber ,carbon black …etc. in the conductive paint and anti-electromagnetic effects .Finally ,we will built up a wooden model house ,and the finish paint on the wall. It can help to be a reference. Using carbon nanotube modified in the past, and the plan changed after the carbon fiber as the main body, there are several important findings are as follows: 1.The results showed that the new role of dispersants and dispersant used in the past more, there is no better electromagnetic shielding effect. 2.The expensive commercial applications of carbon nanotubes is the greatest challenge, so in this project will use carbon fiber as the main body, found in a lot of carbon fiber use, there will be a very good electromagnetic shielding effect. 3.Incorporation of conductive carbon black are part of the electromagnetic shielding effect of superposition. Using carboxymethyl cellulose binder to help carbon black, carbon fiber and paint a very good combination. Electromagnetic shielding effect to good effect, has the highest. XIII.

(17) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究 (三) 20dB, equivalent to 99% of the electromagnetic wave shielding. This project comes to the immediate and long-term strategies. For immediate strategies: 1.. In the cost. analysis on the cost. of most. of the carbon black stations. Can. consider all carbon fiber in order to significantly reduce the cost of replacing carbon black, but because too much carbon fiber may be due to the peeling problem, you can consider increasing the cement, but still needed further testing. 2.. Carbon. black,. carbon fiber,. and Carboxymethyl. Cellulose. Sodium. paint binder added, after a good performance, but in the binder of choice, there are other options to reduce costs and have a better performance of the electromagnetic wave shielding effect It remains to be tested. For long-term strategies: 1.. For electromagnetic shielding layer can do the bottom, so the paint can bond the. cement replaced, to reduce costs, then binding of Carboxymethyl Cellulose Sodium need further testing, or need to use other types of bonding agent. 2.. In the future in order with the home, commercial use of combined companies, need. to do a more complete test, so that proof of carbon fiber and carbon black composite material is harmless and has the ability to resist the different environments to facilitate use in different places.. XIV.

(18) 第一章緒論. 第一章第一節. 緒. 論. 研究緣起與背景. 壹、研究緣起 1895 年馬可尼(Guglielmo Marconi)發現電磁波至今，一百多年來電磁波的發展可以說是突飛猛進。以頻率來分，發電廠送出的電源頻率是 60 Hz 。此電力推動了工商業的高速發展，也使得我們日常更加的便利。在低頻有調幅、短波、調頻等通訊頻帶々從數個 MHz 到幾個 GHz，有線電視頻道及大哥大的無線通訊等々隨著微波管工業的發達，2.45 GHz 普遍應用在物質的加熱，最常見的是家用微波爐，它造福了千千萬萬的家庭々更高的微波頻帶例如 35 GHz 與 94 GHz 由於技術難度較高，目前是軍事應用領導工業發展方向。但隨著科技的進步，高頻率的電磁波的應用範圍越來越廣，但伴隨著的疾病與干擾越來越多了，本實驗的宗旨是利用複合材的電磁波屏蔽效應來阻擋低頻與高頻的電磁波來達到免除身體傷害與高科技受電磁波的干擾。. 貳、背景近年來，由於通訊系統操作頻率越來越高，系統中電子元件的電磁波輻射問題日益嚴重。電路設計不良或電訊號轉換時造成的電磁輻射，會嚴重影響系統模組本身以及周邊電子產品的通信品質。今日高科技的生活中，到處都是光電、電子等產品，電磁波輻射問題不僅影響產品的正常功能，更可能危害人體健康。如何預防電磁波干擾，已成為今日熱門的研究課題。電磁波對人體的影響目前並沒有確切的醫學報導認定其對人體百分百的有害,但是長時間講手機造成人的頭痛、暈眩或者是更嚴重的問題卻時有所聞々而住宅社區的大型變電箱的存在，住戶對其的恐怖或是抗議也是雷同,由此可以得知，現代人對於電磁波可說是避之惟恐不及。所以如何解決電磁波的問題，是本計畫的重點。. 1.

(19) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究 (三) 簡單來說抗電磁波材料分為兩種(a) 屏蔽材料々(b) 吸波材料使用屏蔽材料是目前有效的阻隔或衰減電磁波的方法，可以避免電磁干擾問題。而吸波材料則用於降低金屬體之電磁波反射，常用於隱形飛機、電波暗室的設計中。吸波材料之吸波特性與材料的組成架構、各層材質與厚度有關々而電磁屏蔽特性與材料本身之電性、材料組成架構、以及電磁輻射源之型式有關。本研究架構主要是以奈米碳管(CNT)1為電磁屏蔽複合材料的基材[1]，因為奈米碳管具有僅次於金屬的導電率，對電磁波的遮蔽具有一定效果，而在許多研究顯示，奈米碳管除了具有電學性質外。奈米碳管本身結構的機械系質也有亮眼的表現，因奈米碳管側面的基本構成是由六邊形碳環所組成，在管頂端或彎曲部分則有一些五邊形或七邊形的碳環結構，而構成這些不同碳環結構的碳─碳共價鍵是自然界中最穩定的化學鍵，故奈米碳管有十分良好的力學性質，其強度接近碳─碳鍵的強度，單層碳管的楊氏模數2約在 1-1.2 TPa，約為鋼的一百倍，其抗拉強度可達數百 GPa，而其密度卻只有鋼的六分之一，具有優秀的比強度(抗拉強度/密度)﹔另外，奈米碳管應變率可達約百分之三十。不僅如此，奈米碳管尚具有良好的可彎曲性，它可彎曲成很小的角度，並在應力釋放後，回到原來的狀態。根據這些優秀的機械性質，不難看出在未來工業界將得到廣泛的應用，其中之一就是作為複合材料的補強材。憑藉著奈米碳管本身的高韌性與介於導體與半導體的特殊性質，與其他材料合成可望發展出強度與物理性質更好的複合材料。在強度與電磁波的吸收上，可望利用奈米碳管的特性可望發展出更好的複合材料，來創造科技與人文雙贏的局面。. 1. 奈米碳管 (CNT):英文全名為 ‛ carbon nanotube” ,實驗所用的奈米碳管為多壁奈米碳管（ MWNTs），. 英文全名為 ‛ multi-walled 2. carbon. nanotubes‛. 楊氏模數 (Young's modulus ):材料力學中的名詞，彈性材料承受正向應力時會產生正向應變，定義為正. 向應力與正向應變的比值。. 2.

(20) 第二章文獻回顧. 第二章第一節. 文獻回顧電磁波簡介. 壹、現今電磁波簡介電磁波現今與人們息息相關，以下是電磁波頻率對人體傷害的程度介紹與電磁波方面的應用: 當高頻電磁波低於 5 uW/ ㎡，低頻電場低於 5 V/m ，低頻磁場低於 1mG 時, 屬於輕微干擾, 絕大部分的人不大會受到影響。當高頻電磁波高於 5 uW/ ㎡，低頻電場高於 5 V/m ，低頻磁場高於 1mG 時，屬強烈干擾，電磁波開始會影響人體及睡眠。高頻電磁波高於 100 uW/ ㎡，低頻電場高於 50 V/m ，低頻磁場高於 5mG 時，屬於極強干擾, 除失眠等徵兆外，長期還會危害中樞神經系統，免疫系統，心血管系統，血液系統，視覺系統以及可能的致癌作用,電磁波不可不防。. 貳、電磁波屏蔽效應原理說明根據 Schelkunoff 理論，材料對電磁波的屏蔽行為可分為三部分如圖 2-2 所示〆反射損失（ Reflection Loss ）、吸收損失（ Absorption Loss ）與多重反射損失（Multi-reflection Loss）。反射損失發生在自由傳播空間與屏蔽材料的交界面上，主要原因為電磁波在真空中感受的阻抗值與在材料中的感受阻抗值不一樣，造成阻抗不匹配的情形，為第一階段的材料屏蔽效應。第二階段的電磁屏蔽效應發生在電磁波進入材料後，為吸收損失與多重反射損失。伴隨電磁波進入材料的電場與磁場與材料組成粒子產生交互作用，電場產生電壓，將能量傳遞給離子，對負離子而言，電磁波能量使電子在材料中自由運動，此種情況即為能. 3.

(21) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究 (三) 量轉移或損失的證據。而電子在材料中運動時，與正離子或雜質碰撞產生的散射，能量也會轉換成熱能，損耗於材料之中。另一種電場能量的損耗是正離子在帄衡位置的震盪運動造成。以上兩種情形皆可解釋材料對電磁波能量的吸收損失。根據 Schelkunoff 的理論，金屬材料對電磁波屏蔽效率如下列方程式(2-1)所示〆 SE reflection loss + multi reflection loss + absorption loss: = R + M + A. (2-1). R〆反射損失（dB），發生在金屬表面與空氣間 M〆多重反射損失（dB），金屬兩面反覆反射造成的損失 A〆吸收損失（dB），於金屬內傳播時造成的衰減當材料屏蔽的輻射源為遠場帄面電磁波時，電場與磁場在空間中的分佈比值一定，故依照電場或磁場量測的屏蔽效果相同。本研究是以材料對電場強度的屏蔽效率，來表示電磁屏蔽效率（SE）。假如以功率定義屏蔽效率，式(2-2)〆 (單位〆dB) (2-2) po:入射電磁波功率強度（Watt / m2） pt : 穿透電磁波功率強度（Watt / m2）. 參、儀器說明量測系統與方法量測設備 1. 網路分析儀 : HP 8714 2. 50 歐姆阻抗匹配電纜線兩條 3.夾具一組. 4.

(22) 第二章文獻回顧如圖 2.11 所示。量測架構由 ASTM D4935-89 的量測規範得知，量測儀器架構是根據同軸傳輸線的理論設計，模擬遠場帄面電磁波在夾具中傳播情形。中空的部分可以想像為一波導結構，當交流電流在夾具的內、外導體傳遞時，自然吸引電場在內、外導體間分佈，電場也因交流訊號的關係，形成內外震盪的分佈情形。由圖 2-3 網路分析儀提供一隨時間變化的訊號源，經傅利業轉換，螢幕上顯現訊號對頻率的變化，即為頻譜。輸出訊號由 50 Ohms 阻抗匹配的電纜線傳輸，連接夾具端（夾具的設計已考慮 50 Ohms 的阻抗匹配，作用在於模擬遠場帄面電磁波以及限制量測詴片的幾何規格），再由下夾具傳輸經負載詴片至上夾具，最後由電纜線回到網路分析儀接收端。圖 2-4 為量測載具的示意圖。. 表 2-1 電磁波干擾. (資料來源〆 BAUBIOLOGIE MAES - Standard of Baubiologie Methods of. Testing. (SBM-2003)). 5.

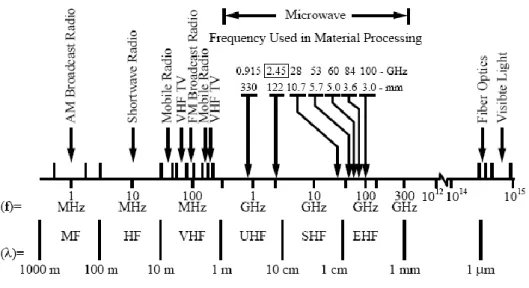

(23) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究 (三). 圖 2-1 電磁波的應用分布圖 (資料來源〆 the physics hypertextbook:Electromagnetic Spectrum). 圖 2-2 電磁波遮蔽效應原理 (資料來源〆 Introduction to electromagnetic compatibility, New 說明圖 York, John Wiley&Sons CR Paul - 1992 - Inc). 6.

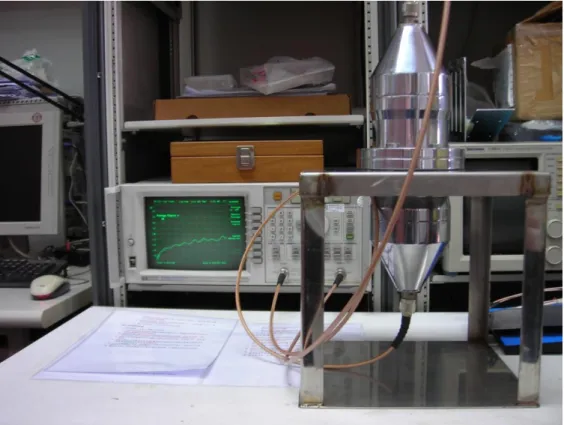

(24) 第二章文獻回顧. 圖 2-3 電磁屏蔽效率量測架構 (資料來源〆本研究團隊拍攝). 圖 2-4 量測載具之示意圖 (資料來源〆本研究團隊畫製). 7.

(25) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究 (三). 第二節奈米材料. 壹、奈米複合材料特性早在 1985 年 Kroto 等人即意外發現 C60 的存在而提出了足球模型3[2]，此發現對碳化合物的研究有著重大突破，但當時對於 C60 的特性及其應用發展並不清楚。直到 1991 年 Iijima[3]提出奈米碳管的概念後，才開始蓬勃發展。而碳是週期表第五族中最輕的元素，由表 2-2 列出碳元素的物理與化學性質，其電子基本組態為 1S22S22P2，最外層軌域有 4 個價電子，容易與自己或其他原子結合成鏈狀、環狀及各種複雜的結構。當外層價電子與其他原子發生鍵結行為時，S 層價電子會變為激態電子組態 1S22S12P3，P 層軌域的半填滿狀態，如 CH4 的鍵結是由 SP3 混成軌域的波函數所描述，具有四分之一 S 的特性及四分之三 P 的特性。不同的組合而產生不同的鍵結形式。所以奈米碳管不論在物性、化性或材料特性上均有著顯著非凡的表現，例如〆在電性上，不同管徑及形態的奈米碳管可具有金屬導體或半導體的高導電特性，且奈米碳管具有極佳的機械性質與良好的氣體儲存特性。由於奈米碳管具有多重的特殊性質因此成為 21 世紀的關鍵材料之一。奈米碳管的許多新性質，如質量輕、高強度、高韌性、可撓曲性、高表面積、高熱傳導性、導電度特異等，衍生了許多新的應用，如應用於電視、個人電腦顯示器等。此外，奈米碳管也可作為飛機、太空梭的新複合材料，拿來製造氫汽車燃料電池等，可說是種蘊藏無限可能的材料。繼矽取代鐵之後，奈米碳管有可能取代矽，成為尖端產業的骨幹材料。運用於一般日常生活用品，例如作手機、筆記型電腦、 PDA 的材料，可以防電磁干擾。碳元素對複合材料的合成可以分成〆一、填充奈米粒子的材料，由連續基質相和不連續填充物相所組成。二、填充奈米纖維的複合材料。使用奈米複合材料而不使用簡單的聚合體有許多原因，其中理由如〆 1. 質輕，在製作零組件的重量上原比其他金屬材料來的輕. 3. [2]、[3]〆為參考書目 [2]、[3]，往後章節的 [4]、[5]、[6]… 依此類推，請見第八十七頁「參考書目」。. 8.

(26) 第二章文獻回顧 2. 在高溫環境下，對材料特性影響不大 3. 高強度，成為結構材料時，有較大的機械抗壓及支撐力 4. 重量輕，只有鋁金屬的一半 5. 硬度高，為鋼材的 5 倍 6. 扭力強，是鈦合金的 5 倍 7. 高阻尼係數，是傳統金屬的 10 倍以上 8. 改善電性。 9. 降低成本。. 貳、奈米碳管分散的方法製備含奈米碳管的複合材料時，在混合材料階段，常會發現碳管有糾纏在一起而導致無法分散完全的現象，除了凡得瓦力造成團聚情況的影響外，其碳管長度造成糾結也是一項重要的因素，如果能解決糾結的問題，其電性將會有更優異的表現。目前參考書目中有效之奈米碳管改質技術大致分為缺四種分別是 (1)陷位置官能基化(Defect-Group Functionalization)[4]、 (2)管壁共價鍵官能基化(Covalent Sidewall Functionalization)[5]、 (3) 界面活性劑分散 (Noncovalent Exohedral Functionalization with Surfactant)[6]、 (4) 高分子包覆表面改質 (Noncovalent Exohedral Functionalization with Polymers)[7]等四種。其中第一種，是由於奈米碳管在化學氣相層積法或其他方法成長過程中，會因為碳源供給不足或觸媒形狀改變之外界變因下，造成碳管表面不再以碳碳六圓環彼此相接，而以一結構應力較大之五圓環和七圓環相鄰存在，成為碳管構型中第一種缺陷類別。再者，因碳管成長過程中抓取氫原子於碳管表面，進而使探管表面形成 –CH 或 –CH2 的. 9.

(27) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究 (三) 官能基生成，成為碳管表面的第二種缺陷類別。由參考書目中得知將強氧化劑導入表面帶有缺陷之奈米碳管中，藉由強氧化劑的影響下，會因此攻擊碳管表面較脆弱之缺陷部位，使其氧化生成醇類或羧酸之反應官能基。使碳管表面進一步與其他高分子鍵結。在 1994 年，Tsang 等人發現利用酸洗的過程[8]，可以將奈米碳管切斷並得到開口，一般製程所長成的奈米碳管，其長度在在數 μm 到數百 μm，使其容易糾結在一起，在做複合材料時，對碳管分散情況的影響甚大，藉由酸洗的過程，將使碳管兩端呈開口如圖 2.2，並且使碳管的長度減至 100~300nm，將會大大降低了碳管糾結在一起而不易分散的行為。爾後在 1998 年，Chen[9]等人利用亞硫醯氯 SOCl2）將碳管醯化，使碳管表面具有醯氯基，此官能基能夠與末端帶有羧基與氨基的高分子化合物進行改質程序々而在 1999 年 Mickelson 將單壁奈米碳管氟化後，碳管可均勻分散於醇類（如 Alcohol）溶劑中々另外 Georgakilas[10]將多壁與單壁奈米碳管用 13-dipolar cycloaddition 作改質，經改質過後的碳管可以溶解在 CHCl3、CH2Cl2、Acetone、Methanol、Ethanol 等溶液。而在介面活性劑的分散中，在參考書目[11]提到添加 sodium dodecyl sulfate (十二烷基硫酸鈉)可以幫助碳管分散達到穩定性的效果。. 參、純化奈米碳管不同的製備方法會造成碳管特性的不同。但不論以何種製備程序所製備出的碳管，若未經純化，碳管表面會含有許多奈米金屬顆粒及碳之不定形物[12]，藉由酸洗或特定狀態下加熱碳管，不僅能去除雜質，更能改變碳管之表面性質及孔徑分佈。除了化學氧化法之外，熱氧化、超音波輔助過濾法、層析法與微波加熱法亦是用來純化碳管的方法。在各方法中所設定的溫度、時間與化學氧化詴劑直接影響到碳管不純物與金屬顆粒的去除，亦可能會破壞碳管本身的結構。. 氧化法主要是利用奈米碳管與不純物之抗氧化力不同的原理，以氧化劑將不純物除去，但. 10.

(28) 第二章文獻回顧奈米碳管的結構也會改變，因受氧化而產生 hydroxyl、carbonyl 及 carboxylic 等官能基而有破損。氧化法的方式可分氣相與液相兩種〆氣相將碳管置於空氣或鈍氣環境下高溫加熱，可去除探的不純物，但無法移除金屬顆粒，只適用於金屬含量低之碳管。由於反應條件太過激烈，會損耗大部分碳管，且殘存的碳管的館閉會被嚴重損害[13,14]。液相利用強氧化劑純化碳管之方法々硝酸、過氧化氫溶液、鹽酸、過錳酸鉀、臭氧與過氯酸為最常用之氧化劑。研究指出，利用硝酸氧化後之奈米碳管在表面積或微孔體積之增加量之結果皆顯示出優越性，表示硝酸較其他氧化劑較能去除碳之不純物，且較能打開碳管的封閉端。雖然過錳酸鉀亦能達到良好的純化效果，但在氧化過程中會產生二氧化錳沉澱物質，此情形對於純化程序中儘量要求將不純物質轉換為可溶性或成揮發物質的原則背道而馳，可於反應進行中加入鹽酸以溶解之。另一方面，經由 Boehm’s titration 可了解不同的酸氧化使得表面官能基種類含量亦不同々若以硝酸氧化者，會產生以羧基為主之官能基，亦產生內酯基、羰基與酚基等官能基，然而以過錳酸鉀氧化則會以酚基的官能基為主。並由界面電位的量測，以硝酸氧化之碳管其值最低，表示硝酸能使碳管帶來較多酸性官能基[15-19]。硝酸氧化可說是最常用來純化奈米碳管的方法，然而硝酸氧化亦會破壞奈米碳管管壁。經由熱重分析(TGA 現發)，純化前後的碳管及碳之不純物於空氣下皆會被氧化成 CO 或 CO2，金屬觸媒轉換成金屬氧化物。經比對發現不論在何種硝酸濃度或加熱時間，金屬含量都有明顯的降低，相對的碳管純度也就提高々若再由熱差式分析(DTG)可推斷在某段溫度範圍下重量急劇損失的物質為奈米碳管或碳不定形物，並發現純化後碳物質重量損失之溫度範圍有提高的現象，是因為金屬催化劑含量的降低，而沒有可助燃的因子存在[15-19]，用不同硝酸濃度與加熱迴流時間純化奈米碳管而造成碳管之破壞做一探討，其利用 3M、7M 與 16M 之硝酸濃度分別加熱迴流 12、24、48 小時做比較，再以純化奈米碳管當一背景參考，藉由熱重分析奈米碳管所含之金屬含量，再經 vis-NIR 分析去推得純化前後碳不純物與奈米碳管所含重量百分比，並可求得所損失之奈米碳管重量. 11.

(29) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究 (三) 比，結果發現奈米碳管含量隨硝酸濃度與迴流時間有一反比的現象，也就是說硝酸濃度愈高、迴流時間愈長對碳管破壞的程度更加明顯，即而增加碳不定形物質的含量。然而，硝酸濃度 3M、加熱迴流時間 12 小時與硝酸濃度 7M、加熱時間 6 小時是此實驗最不會被破壞奈米碳管結構之最佳操作條件[15]。經氧化法純化後的奈米碳管由於結構已遭部分破壞，如需得到完整結構的奈米碳管，可將純化後的奈米碳管置於高溫 3000K 的惰性環境下，使碳原子間再重新排列，除去末端及管壁上被氧化的官能基。以嵌入觸媒後進行氧化奈米級顆粒及其他石墨類材料，具有較開放的結構，因此此具有端蓋的碳管易被異質插入，以二氯化銅及氧化鉀之混合溶液插入碳層間，在將之還原成金屬銅，以銅做為氧化觸媒，奈米級顆粒將優先被氧化。以此法純化的結果發現，陰極上的煤煙幾乎全部都是奈米碳管，但使用此法會使得部份的奈米碳管失去。實驗結果發現最終奈米碳管產物包含有殘餘的插入物。研究同時也發現，溴的插入亦可當氧化觸媒之用[20]。過濾法利用奈米碳管與不純物間大小不同的原理將兩者分離的方式。由於兩者是因碳-碳間的凡得瓦力而相互吸附，首先使用超音波震盪及界面活性劑輔助兩者間分離奈米碳管及附著其上的不純物分散，界面活性劑長鍵分子的非極性端在兩者被音波展開後即會分別吸附在多層奈米碳管及不純物上，使其不會再因碳-碳間的凡得瓦力而聚合，而能彼此均勻分散[21]。層析法利用超音波震盪將碳管分散於界面活性劑中，並流入層析管中，利用時間的長短可分離出不同長度的碳管。層析法中的溶液為了使碳管順利在管柱中流動，故濃度需控制非常稀薄，不僅耗時且產量稀少。此方法可得到高純度的碳管，但亦會造成碳管的破壞 [22]。微波加熱法將碳管置入裝有硝酸液之密閉容器內，置於微波爐中，以不同溫度加熱之。當溫度. 12.

(30) 第二章文獻回顧慢慢增加時，可以很清楚的發現連接在碳管上之不純物漸漸被分離出並溶入硝酸中。然而，若溫度越高時，碳管之密度與直徑將隨之變小，碳管表面之結構亦會被破壞。此方法能有效的去除不純物質與金屬觸媒。另一方法為將碳管置於微波腔體內的石英管，並於溫度升高的同時通入定量之乾空氣以氧化碳不純物，之後再以酸液加熱迴流碳管以去除金屬觸媒。此方法中，微波頻率的設定將決定反應時之溫度，為一重要因子[23-24]。超音波輔助法先將碳管懸浮於甲苯溶劑中以萃取富勒烯物質，之後將甲苯與不溶物質在懸浮於甲醇溶液中。然而，碳管與甲醇溶液中將呈現不穩定狀態且會凝絮，因此在過濾的同時以超音波振盪之，使其懸浮於其中。過濾後之碳管再以酸液潤洗之以去除金屬顆粒。在此方法中，純化程度隨著製備後之奈米碳管本身純度而定，然而碳管的長度會因為超音波振盪之關係而變短且碳管的聚集作用亦會在起而使碳管管束變厚[25]。肆、奈米碳管結構對導電性與電磁波的影響奈米碳管被發現後，經由物理學家的理論計算，發現奈米碳管的導電特性隨管徑與捲曲石墨螺旋角度的不同，有導體與半導體的特性，當管徑越大時，導電性質越佳。根據奈米碳管捲曲角度的不同，可將單層碳管分成三大種類〆1. 彎折型(zigzag), 2. 座椅型(armchair), 3. 旋度型(chiral)。如圖 2.9 所示[26]。能帶緊束法為理論基礎，計算單層奈米碳管的導帶（Conductive Band）、價帶（Valued Band）及能隙（Energy Gap）的關係，經公式即可判定為導體或半導體特性〆 n − m = 3q 〆導體特性 n − m ≠ 3q 〆半導體特性. q 〆整數. 除此之外，在碳管前後端的半圓形結構，因為彎曲關係，造成幾何形狀上必頇出現五角形環結構，這樣的排列方式，使碳管呈現半導體特性。因為半導體材料在電子工業產品上應用廣泛。奈米碳管的高長寬比及導體性質，對於電磁屏蔽複合材料的導電特性有很大的幫 2. 助。因為尺度為奈米等級，碳碳間原子的排列可視為完美的 SP 鍵結，為一很強的共價鍵。由於鍵結結構的完整性，奈米碳管具有理想的機械性質，例如在碳管的縱向具有很. 13.

(31) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究 (三) 好的彈性，即使彎曲 90 度也不會折斷。楊氏係數為鋼的 5 倍左右。以奈米碳管為複合材料之填充材，勢必能對電子資訊產品提供一優越的機械及防範電磁波干擾之構裝外殼。. 伍、導電碳纖維複材料碳纖維是在 1880 年由愛迪生研製成功的，當時用作電燈絲。直到 50 年代初，隨著工業技術的發展，需要有優良性能的結構材料，許多工業發達國家開始重視碳纖維的研究工作，到了 60 年代便開始迅速的發展。碳纖維中碳原子呈層狀結構，製造過程是從有機聚合物製成層狀結構聚合物。碳化的三個過程中，1.以纖維素纖維為原料，隨著纖維素大分子的分解，大分子之間生成許多橋鍵，初步形成環狀結構，2.以聚丙烯纖維為原料，大分子本身環化後，經過梯形結構，再縮合成層狀結構，3.以瀝青為原料時，利用瀝青的多環芳香結構，先結合成高分子，再生成層狀結構聚合物。碳纖維絲束中單絲根數有 1K、3 K、6 K、10 K 和 12 K 以上等等，現正向多孔無拈絲束方向發展。碳纖維的理論強度為 2000 kg/mm2，目前聚丙烯基碳纖維產品已達到 350 kg/mm2，最高可達 500 kg/mm2。低性能瀝青基碳纖維已達到 170 kg/mm2。近年來發展了瀝青碳纖維，製造出高性能碳纖維。低性能瀝青基碳纖維可代替石棉增強水泥。碳纖維具有元素碳的各種優良性能，如比重小、耐熱性極好、熱膨脹係數小、導熱係數大、耐腐蝕性和導電性良好等。同時又具有纖維般的柔曲性，可進行編織加工和纏繞成型，其最優良的性能是比強度和比模量超過一般的增強纖維，它和樹脂形成的複合材料的比強度和比模量比鋼和鋁合金還高 3 倍左右。碳纖維複合材料應用在航太、導彈和運動器材上，可以顯著減輕重量，提高有效載荷，改善性能，是航太工業的重要結構材料。. 14.

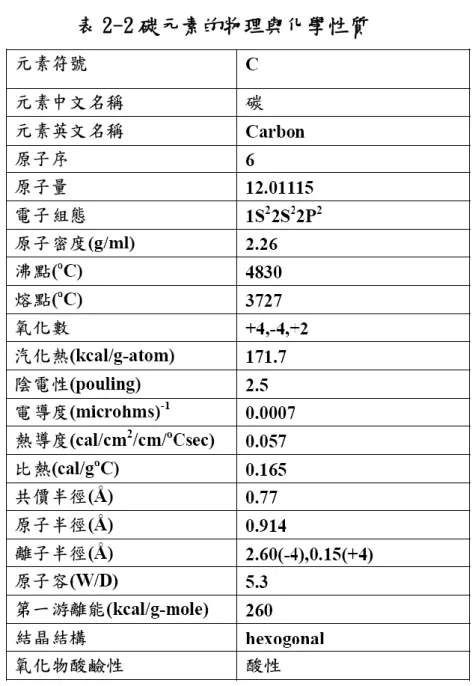

(32) 第二章文獻回顧. 表 2-2 碳元素的物理與化學性質. (資料來源〆Marsh H. Introduction to Carbon Science. Butterworth,1989.3). 15.

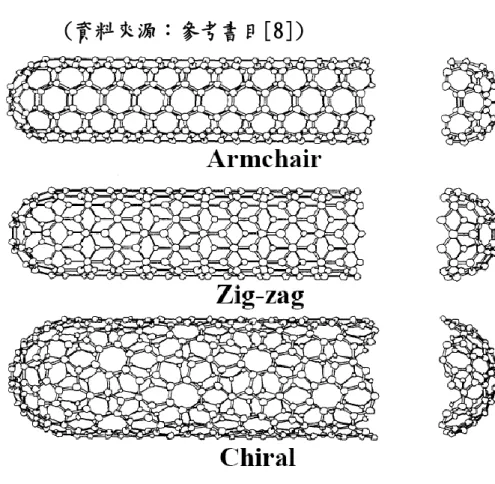

(33) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究 (三). 圖 2-5 奈米碳管受酸洗破壞之 TEM 圖[8] (資料來源〆參考書目[8]). 圖 2-6 單層碳管分成三大種類[26] (資料來源〆參考書目[26]). 16.

(34) 第二章文獻回顧. 第三節. 文獻探討. 壹、電磁波對於奈米複合材料 (CNT+epoxy) 在參考書目[27]中混合環氧樹脂（epoxy）與奈米碳管成複合材料，再量測其 EMI。因此參考書目與本實驗相近，故取其長處當作借鏡。圖 2-7 為其混合兩種材料之示意圖。. 貳、電磁波數值量測在圖 2.8(a)中為本實驗複合材料對電磁波屏蔽的效益圖，圖 2.8(b)為奈米碳管不同的深寬比對電磁波屏蔽的影響: 由圖中(a)可以得中碳管在複合塗料的濃度比例上越高，其屏蔽效果就越好，推斷其原因不外乎是導電度的提升，可以反射回去電磁波々而由圖(b)可以發現，碳管的外型、長度也是對於遮蔽效應有關。當長度較長的奈米碳管與長度較短的奈米碳管相比較時，可以發現長度較長的奈米碳管電磁波的屏蔽效果較佳。在圖 2-9 中為此實驗複合材料切面的 SEM 圖，圖 2-10、2-11 為各種不同奈米碳管與奈米碳纖維的重量百分比與聚苯乙烯（PS）混合成的混合材料對電磁波屏蔽的影響: 在參考書目[28]中混合 PS 與碳纖維(CNF)或奈米碳管(CNT)成複合材料，再量測其 EMI，可以由 EMI 量測的數值可以得知奈米碳管與奈米碳纖維與 PS 三樣材料的混合與單純只用奈米碳管+PS 或奈米碳纖維+PS 都可以有效對 EMI SE 疊加，達到更好的遮蔽效應。. 參、分散奈米碳管利用三氟乙酸 (trifluoroacetic acid) 4 在參考書目[29]中測詴了多壁奈米碳管溶入不同有機溶劑的結果，這些溶劑包含了二甲基甲醯胺、二氯甲烷、正己醇、甲苯、四氫夫喃、乙腈。這些混合後的溶液去做一個小時超音波震盪，使之碳管分散在溶液。在沉澱數分鐘後，我們可以發現除了二甲基甲醯胺及正己醇外，其他溶液的奈米碳管皆沉澱，這應該是二甲基甲醯胺及正己醇是有高黏性的溶劑。而這些同樣的溶劑放入多壁奈米碳管在放入三氟乙酸(10 vol.%)，接著 4. TFA(trifluoroacetic acid): 三氟乙酸（化學式〆CF3CO2H），是乙酸的全氟衍生物，也是最簡單的全氟羧酸. 類化合物。. 17.

(35) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究 (三) 做半小時的超音波震盪，接著穩定的放著超過四十五分鐘，從圖中可以發現奈米碳管有很好的分散，尤其是三氟乙酸/四氫夫喃這一組，這也是增加這些溶劑的黏性。接著把奈米碳管拿去做 SEM 的檢驗。由圖中可以發現，大部份的多壁奈米碳管是會團聚在一起。當我把奈米碳管加入 10 vol.% 三氟乙酸/四氫呋喃溶液，會發現有很量的球狀分子，這些分子是一些不純物及金屬催化物。這些不純物可以利用 10 vol. 三氟乙酸/二甲基甲醯胺的溶液去做去除，再重覆分散在 10 vol.% 三氟乙酸/四氫呋喃5裡，可以發現碳管很明顯的降低不純物。. 肆、奈米碳管分散劑十二烷基苯磺酸鈉參考書目[30]中說明了高比例的單壁奈米碳管在不同分散劑下的比較。選用了不同分散劑粉末十二烷基苯磺酸鈉 NaDDBS (C12H25C6H4SO3Na), sodium octylbenzene sulfonate. (NaOBS;. C8H17C6H4SO3Na),. sodium. butylbenzene. sulfonate. (NaBBS;. C4H9C6H4SO3Na), sodium benzoate (C6H5CO2Na), sodium dodecyl sulfate (十二烷基硫酸鈉 ; CH3(CH2)11OSO3Na), Triton X-100 (TX100; C8H17C6H4(OCH2CH2)n OH; n ≈ 10), dodecyltrimethylammonium bromide (DTAB; CH3(CH2)11N(CH3)3Br), dextrin, and poly(styrene)−poly(ethylene oxide) (PS−PEO) diblock copolymer 來作比較。首先先找到適合濃度去溶解，使超音波震盪二十四小時後，不會有聚集現象，找出比例奈米碳管比表面活性劑是重量比 1〆5 到 1〆 10。而十二烷基苯磺酸鈉最佳比例是 1〆10mg/mL。圖 2-14 為展示了十二烷基苯磺酸鈉混入奈米碳管在 20mg/mL 在靜置兩個月之後，十二烷基硫酸鈉混入奈米碳管在 0.5mg/mL 及 TX100 混入奈米碳管 0.8mg/mL 靜置五天後。可觀察十二烷基苯磺酸鈉-奈米碳管有很好的均勻性。而十二烷基硫酸鈉-奈米碳管和 TX100-奈米碳管分散情況是有奈米碳管糾結情況在瓶子底部。. 伍、碳纖維與碳黑與環氧樹脂混合之電磁波遮蔽參考書目[31]研究導電複合材料混合橡膠可由乙烯醋酸乙烯酯共聚體(EVA)、乙烯和丙烯合成的共聚物(EPDM)和 50/50 EVA/EPDM 混合碳黑和短碳纖維製作出來表 2-4。 5. THF（Tetrahydrofuran）:四氫呋喃，是一個雜環有機化合物。屬於醚類，是芳香族化合物呋喃的完全氫化產物。. 18.

(36) 第二章文獻回顧進行了電磁波遮蔽效應的比較，測量範圍用 100~2,000MHz 和 8~12GHz (X-band)。圖 2-15 是 EVA 混 50%短碳纖維、EVA 混 10%短碳纖維、EVA/EPDM 50/50 混 10%短碳纖維及 EVA/EPDM 混 40%碳黑的 SEM 圖。由圖 2-16 可以觀察到電磁波屏蔽效應會隨著頻率上升而增加。把填充材料碳黑與短碳纖維的比例增加，也可以增加電磁波屏蔽效應。可以發現在 50/50EVA/EPDM 的混合系統是比 EVA 和 EPDM 短碳纖維複合材料有較效的電磁波遮蔽效應。所以，此參考書目可以發現在電磁波屏蔽效應與容積導電率可以做深入的討論。碳黑複合材料在防電磁波的商業與軍事方面，是很常被拿來做研究。由參考書目 [32]，利用了環氧樹脂與碳黑做結合。利用 SEM 對此結構做檢測，從圖 2-17 表面型貌可以看出碳黑複合材料有更好的結合物在碳黑與環氧樹脂。環氧樹脂塑化劑含碳黑可以改進網絡結構的品質以及增加複合材料的交互聯結密度。另外還對此材料的楊氏模數、拉伸詴驗、硬度做此合成物的檢驗，碳黑可以改進複合材料的機械性質，因為塑化劑提供更好的附著性在碳黑與環氧樹脂之間。圖 2-18 發現碳黑的複合材料對導電率、載子移動率、合成物的電荷數目在室溫下是有相依關係，在提高碳黑的體積百分比。碳黑與環氧樹脂之間界面的附著力增強了複合材料的極化及增加了介電常數的特性。所以在高碳黑比例的環氧樹脂可以利用在隱形科技和微波頻率材料上。. 表 2-3 各種複合材料的導電度與電磁波吸收效應比較圖.. (資料來源〆參考書目[28]). 19.

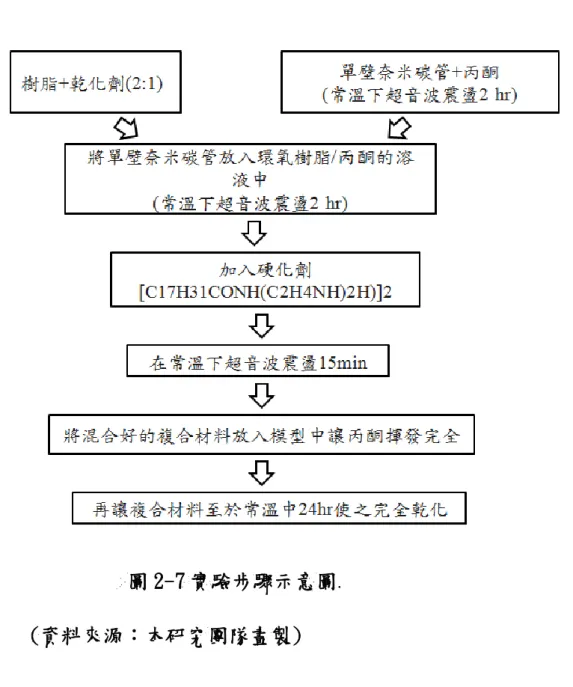

(37) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究 (三). 表 2-4 導電橡膠混合形成比例. (資料來源〆參考書目[31]). 圖 2-7 實驗步驟示意圖. (資料來源〆本研究團隊畫製). 20.

(38) 第二章文獻回顧. 圖 2-8 電磁波吸收效益圖 (a) 不同比例奈米碳管對複合材料電磁量測 (b)奈米碳管不同的深寬比及經溫度處理後對電磁波吸收效益圖 [27] (資料來源〆參考書目[27]). 21.

(39) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究 (三). 圖 2-9 複合材料的橫斷面 SEM 圖圖 2-10 在 12.4–18 GHz 的範圍下量測不同的複合材料對電磁波吸收的效應圖(厚:1mm) (資料來源〆參考書目[28]). (資料來源〆參考書目[28]). (1)二甲基甲醯胺(2)二氯甲烷(3)正己醇(4)甲苯(5)四氫夫喃(6)乙腈. (a)未添加三氟乙酸. (b)添加三氟乙酸 10vol.%. 圖 2-11 多壁奈米碳管溶入不同有機溶劑及三氟乙酸 (資料來源〆參考書目[29]). 22.

(40) 第二章文獻回顧. (a)多壁奈米碳管在純四氫呋喃. (c)多壁奈米碳管藉由 (b)多壁奈米碳管分散在 10vol.%三氟乙酸的四氫呋喃 10vol.%三氟乙酸及二甲基甲醯胺多次洗淨. 圖 2-12 多壁奈米碳管溶入有機溶劑及三氟乙酸的 SEM 圖 (資料來源〆參考書目[29]). 圖 2-13 (由左至右) 十二烷基硫酸鈉-高純度單壁奈米碳管在 0.5 毫克/毫升, TX100-高純度單壁奈米碳管在 0.8 毫克/毫升, 十二烷基苯磺酸鈉-高純度單壁奈米碳管在 20 毫克/毫升 (資料來源〆參考書目[30]). 23.

(41) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究 (三). 圖 2-14 (a)EVA 混 50%短碳纖維(b)EVA 混 10%短碳纖維(a)EVA/EPDM 50/50 混 10%短碳纖維(a)EVA/EPDM 混 40%碳黑 SEM 圖 (資料來源〆參考書目[31]). 24.

(42) 第二章文獻回顧. (a). ‘. (b). 圖 2-15 (a)EVA,EPDM,EVA & EPDM50/50 混 50%碳黑(b) EVA,EPDM,EVA & EPDM50/50 混 50%短碳纖維電磁波遮蔽效應圖 (資料來源〆參考書目[31]). 25.

(43) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究 (三). 圖 2-16 (a)環氧樹脂含 5 wt%碳黑(b)環氧樹脂含 30 wt%碳黑 (資料來源〆參考書目[32]). 26.

(44) 第二章文獻回顧. 圖 2-17 在室溫下環氧樹脂/碳黑的導電率與載子移動率 (資料來源〆參考書目[32]). 27.

(45) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究 (三). 28.

(46) 第三章實驗內容及討論. 第三章實驗內容及討論第一節設備介紹壹、奈米碳管和油漆材料混合之實驗設備 (a) 超音波振盪:振散糾結的奈米碳管: 碳管可分散於酒精(alcohol)、丙酮(acetone)等有機溶劑中，故常用的溶劑為甲醇與丙酮。油漆也可藉由超音波震盪器而分散，振盪時間從 30 分鐘到數 10 小時不等。 (b) 轉子攪拌:使碳管與基材充分混合使用磁石攪拌機，攪拌時間也約 30 分鐘到數 10 小時不等。 (c) 風乾容器: 使複合材料可以在容器中自然風乾。 (d)行星式球磨機: 可以利用機臺設備的公、自轉條件，把球摩珠(氧化鋯球或瑪瑙球)混合奈米碳管和油漆. 材. 料達到液態球摩的效果。 (e)高速離心機〆分離碳管和液體溶劑(如界面活性劑) (f)水性水泥漆: 因為水性水泥漆具有快乾、較無臭味、安全性較高、通風後可將臭味去除等優點，故採用水性水泥漆來做此實驗。 (g)多壁奈米碳管: 此實驗的奈米碳管，是採用日本空運來台的多壁奈米碳管。其管徑徑: 40-90nm ，長度: 10-15 μm。. 29.

(47) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究 (三) (h)硫酸（Sulfuric Acid, H2SO4）〆純度〆96 % 景明化工有限公司 (i) 硝酸(Nitric Acid, HNO3)〆純度〆99% 景明化工有限公司 (j) 羧甲基纖維素納 (Carboxymethyl Cellulose Sodium, CMC)〆純度〆98% 景明化工有限公司 (k)線性塗佈機每單位 5μm 最小厚度到最大厚度:5μm-3000μm 貳、奈米複合材料油漆檢驗設備（a）微拉曼及微激發光譜儀，圖 3-1 光源: 雷射532nm.633nm.325nm 頻率範圍: 150cm-1 and 6000cm-1 光譜範圍: 200~1600nm 具備作二次元拉曼影像或映像之功能樣品型態:固態與液体光柵: 1800; 600 gr/mm 雷射點直徑: ≦1μm，共焦景深:≦2μm use VIS 100X objectivelens. 功能介紹〆Raman效應為一種可以有效研究分子結構，分子振動能級、轉動能級，分子中各種功能基或化學鍵位置的確定，以及複雜混合分子定量分析的重要方法。Raman 散射的發生是由於介質分子本身振動或轉動，而造成入射光子和介質分子之間發生能的交換，使得反射後的散射光頻率發生轉變。此部顯微拉曼光譜儀能將雷射光透過光學顯微鏡聚焦到詴片上，被散射的光也透過相同的顯微鏡進入光譜儀中，再轉成待分析的光譜。而報告. 30.

(48) 第三章實驗內容及討論中的拉曼圖，會有兩個峰值，左邊峰值為 D band，右邊峰值為 G band，而兩值相除 G/D 值可以當作成此物質的完整特性，若同樣物質而 G/D 值越低，表示此物質已經被破壞。（b）表面粗度儀最大可放置 6 吋詴片詴片掃描長度範圍可達 3cm 詴片旋轉角度可達 360 度 Z 軸最大垂直量測範圍可達 1mm Z 軸量測再現性: 小於 9angstroms,. 1sigma guaranteed(1000angstroms setp). 詴片 OM camera 可達 160 倍探針下針測定力: 1~15mg 可自動下針具防震帄台功能介紹〆表面粗度儀是用來量測物體的表面輪廓，藉由表面輪廓可知所製作的樣品之粗糙度，判斷製造成品的精路良莠。此機台是利用鑽石所製作的尖頭探針去掃描物體表面，以得到表面輪廓的資訊。在探針掃瞄的運動軌跡橫過物體表面，並利用一導體感測器記者會了尖針的垂質運動變化。經由針尖運動產生訊號，可以顯示待測物體的二維表面輪廓。 (c) 高解析熱電子型場發射掃描式電子顯微鏡，圖 3-2 解析度〆1.5nm(15kV), 5nm(1kV) 放大倍率〆×25 ~ ×500,000 加速電壓〆0.5kV~ 30kV 電流〆 pA ~200kA 電子槍形態〆熱場發射式電子槍詴片規格〆直徑- 25mm 高度- 10mm 影像解析度〆1280 × 1024 pixels 功能介紹〆電腦化操作之高解析場發射掃描式電子顯微鏡，其特點為以熱場發射電子槍產 31.

(49) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究 (三) 生能量均一之電子束。能提供金屬材料及電子材料等，於高倍率下之二次電子影像(SEI) 及背反電子影像(BEI)之表面型態觀察。本機台同時配置有能量分散光譜儀(EDS)能做元素成分之定性及半定量分析之工作。並附有陰極螢光光譜分析儀(CL)可做材料之光學特性分析以及電子束微影系統(EBW)，可做小線寬之微細結構及電子原件。. 圖 3-1 微拉曼及微激發光譜儀圖 (資料來源〆成功大學微奈米科技研究中心). 32.

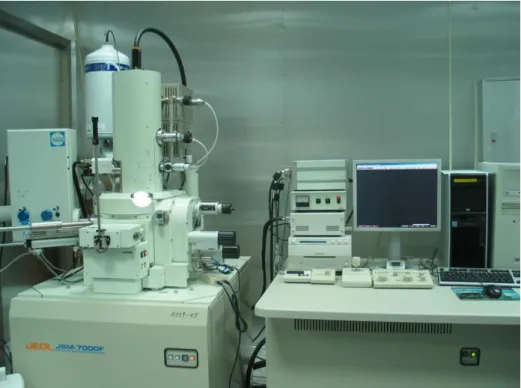

(50) 第三章實驗內容及討論. 圖 3-2 高解析熱電子型場發射掃描式電子顯微 (資料來源〆成功大學微奈米科技研究中心) 鏡. 33.

(51) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究 (三). 第二節十二烷基苯磺酸鈉 (NaDDBS)與十二烷基硫酸鈉 (SDS)分散劑之比較先前實驗是先將奈米碳管加入活化劑十二烷基硫酸鈉有助於奈米碳管的分散，以便使電磁波屏蔽效應的提升。圖 3-3 為添加十二烷基硫酸鈉與未添加十二烷基硫酸鈉奈米碳管的比較。圖 3-4 為十二烷基硫酸鈉表面包覆奈米碳管之 SEM 與 TEM 圖。之後在改進實驗方法與步驟，最後直接將十二烷基硫酸鈉加入混合物中直接進行超音波震盪如。在再加入十二烷基硫酸鈉並進行液態球磨的電磁波屏蔽效應比較。而從參考書目[33]，可以知道有一種新的分散劑，利用高比例的十二烷基苯磺酸鈉加入單壁奈米碳管，顯示出十二烷基苯磺酸鈉具有比十二烷基硫酸鈉更好的效果。本團隊就在這新的分散劑中做一研究。首先，分別拿十二烷基苯磺酸鈉與十二烷基硫酸鈉做成 1%、2%、3%在摻入奈米碳管後，拿去超音波震盪。剛震盪完的樣品，經由圖 3-5 可看出十二烷基硫酸鈉與十二烷基苯磺酸鈉都具有很好的奈米碳管分散效果。經過不同時間的拍攝，分散劑加入奈米碳管會有些許的沉澱。再經過更長時間在圖 3-6 可以更明顯的看出，兩種分散劑比重較多 3%的奈米碳管沉澱較為嚴重。而經過二十四小時後，圖 3-7 每一個不同比例分散劑的奈米碳管都沉澱下來。有此可推斷，較高比例的分散劑，會使奈米碳管較易沉澱。這些十二烷基苯磺酸鈉與十二烷基硫酸鈉分散劑混入奈米碳管，做了 Raman 分析 (在第三章第一節有介紹)。由圖 3-8 與圖 3-9 的 Raman 圖裡的峰值可算出 D band 與 G band，兩值相除後得到的 G/D 值，可由圖中所知，不同比例成份分散劑對奈米碳管沒有太大影響，也就是說奈米碳管在與分散劑做結合時，奈米碳管的本質是不會被破壞的。以上實驗是碳管加分散劑，沒有加入油漆。圖 3-10 為此次實驗的流程圖，分別做了十二烷基苯磺酸鈉與十二烷基硫酸鈉不同比例摻入油漆後，拿去做四點探針及電磁波屏蔽效應測詴。而從圖 3-11 的四點探針圖，來比較十二烷基苯磺酸鈉與十二烷基硫酸鈉的差異，可明顯看出十二烷基苯磺酸鈉系列的奈米碳管複合材料的片電阻值是低於十二烷基硫酸鈉系列的奈米碳管複合材料的片電阻值。也就是在十二烷基苯磺酸鈉系列的奈米碳管複合材料的成品會有較好的導電率，對於電磁波遮蔽效應是有比較佳的幫助。 34.

(52) 第三章實驗內容及討論而利用網路分析儀所量到兩批不同分散劑的塗料的電磁波遮蔽效應，由圖 3-12 可以看出十二烷基苯磺酸鈉系列分散奈米碳管的塗料的電磁波遮蔽效應略高於十二烷基硫酸鈉系列分散奈米碳管的塗料的電磁波遮蔽效應。尤其在 1.75 GHz 有特別顯著的效應。不過在相比之下，兩批分散劑做出來的奈米碳管塗料，電磁波遮蔽效應是相當接近，在成本上的考量，假使需要商業化，十二烷基硫酸鈉的價格有比較好的優勢。在參考書目[29]提到，三氟乙酸加上各種奈米碳管分散劑，能達到更好的奈米碳管分散效果。所以本團隊就利用三氟乙酸加上先前測詴的十二烷基苯磺酸鈉及十二烷基硫酸鈉來做更進一步的奈米碳管改質。圖 3-13 為奈米碳管加三氟乙酸加十二烷基硫酸鈉或十二烷基苯磺酸鈉加油漆實驗流程圖，先把配好的三氟乙酸溶液與十二烷基硫酸鈉或十二烷基苯磺酸鈉的溶液混合，再加上奈米碳管，再拿去超音波震盪，使混合溶液充分與奈米碳管發生作用，由於三氟乙酸的沸點低，所以在這過程中需要使溶液維持在 5 ℃，接著稀釋至中性，使奈米碳管無傷害性，再與油漆混合去做測詴。圖 3-14 為經過三氟乙酸加十二烷基硫酸鈉或十二烷基苯磺酸鈉的奈米碳管混合油漆後，做電磁波遮蔽效應，可以看出經過改質後的奈米碳管，其有較好的電磁波遮蔽效果，而三氟乙酸加十二烷基硫酸鈉或十二烷基苯磺酸鈉改質後的奈米碳管來作比較，可以看出由三氟乙酸加十二烷基苯磺酸鈉的奈米碳管，在這幾筆數據中，呈現較好的效果。但要利用在商業上，經過這樣改質的奈米碳管，需要長時間製作且產量少，效果還不夠好，不足以應用在真正產品上，不過下一節在改用碳纖維，將有更好的表現。. 圖 3-3 添加十二烷基硫酸鈉與未添加十二烷基硫酸鈉奈米碳管的比較（a）十二烷基硫酸鈉水溶液（b）十二烷基硫酸鈉/多壁奈米碳管水溶液（c）多壁奈米碳管水溶液 (資料來源〆本團隊自行拍攝) 35.

(53) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究 (三). 圖 3-4 十二烷基硫酸鈉表面包覆奈米碳管之 SEM & TEM (資料來源〆本團隊自行拍攝). 圖 3-5 左:3%,2%,1% 十二烷基苯磺酸鈉/奈米碳管右: 3%,2%,1%十二烷基苯磺酸鈉/奈米碳管 (資料來源〆本團隊自行拍攝). 36.

(54) 第三章實驗內容及討論. 圖 3-6 經過 1.5 小時左:3%,2%,1% 十二烷基苯磺酸鈉/奈米碳管右:3%,2%,1% 十二烷基硫酸鈉/奈米碳管 (資料來源〆本團隊自行拍攝). 圖 3-7 經過 24 小時左:3%,2%,1% 十二烷基苯磺酸鈉/奈米碳管右:3%,2%,1% 十二烷基硫酸鈉/奈米碳管 (資料來源〆本團隊自行拍攝). 37.

(55) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究 (三). G/D=4.25 G/D=4.21 G/D=5.04. 圖 3-8 1%,2%,3% 十二烷基硫酸鈉+奈米碳管 Raman 圖 (資料來源〆本團隊自行畫製) G/D=4.12 G/D=3.35 G/D=4.21. 圖 3-9 1%,2%,3% 十二烷基苯磺酸鈉+奈米碳管 Raman 圖 (資料來源〆本團隊自行畫製) 38.

(56) 第三章實驗內容及討論. 十二烷基苯磺酸鈉+奈米碳管 +油漆=50g 1%,2%,3% 1.5g(4.89wt%)48.5g(乾燥後 30.07g) 十二烷基硫酸鈉+奈米碳管 +油漆=50g 1%,2%,3% 1.5g(4.89wt%)48.5g(乾燥後 30.07g) 超音波震盪 60min 液態球磨 3hr 超音波震盪 60min 利用線性塗佈機塗佈. 圖 3-10 1%,2%,3% 十二烷基苯磺酸鈉+奈米碳管與 1%,2%,3% 十二烷基硫酸鈉+奈米碳管實驗流程圖 (資料來源〆本團隊自行畫製). 圖 3-11 十二烷基苯磺酸鈉+奈米碳管與十二烷基硫酸鈉+奈米碳管四點探針圖 (資料來源〆本團隊自行畫製) 39.

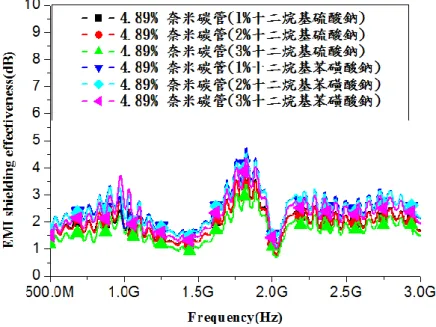

(57) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究 (三). 圖 3-12 十二烷基苯磺酸鈉+奈米碳管與十二烷基硫酸鈉+奈米碳管電磁波屏蔽圖 (資料來源〆本團隊自行畫製) (資料來源〆本團隊自行畫製) 三氟乙酸+十二烷基苯磺酸鈉+奈米碳管 10vol% 1% 三氟乙酸+十二烷基硫酸鈉 10vol% 1%. 1.5 公克 +奈米碳管 1.5 公克. 超音波震盪一小時(5℃) 加水稀釋至中性過濾. 奈米碳管+ 1.5g(4.89wt%). 油漆 = 50 公克 48.5g(乾燥後 30.7g). 超音波震盪 60min 液態球磨 3hr 超音波震盪 60min 利用線性塗佈機塗佈. 圖 3-13 奈米碳管+三氟乙酸+十二烷基硫酸鈉/十二烷基苯磺酸鈉+油漆實驗流程圖 (資料來源〆本團隊自行畫製) 40.

(58) 第三章實驗內容及討論. 圖 3-14 奈米碳管+三氟乙酸+十二烷基硫酸鈉/十二烷基苯磺酸鈉+油漆電磁波遮蔽效應圖 (資料來源〆本團隊自行畫製). 41.

(59) 奈米材料改質並添加於建築塗料對降低電磁波影響之研究 (三). 第三節碳纖維壹、不同比例碳纖維電磁波吸收劑按其作用原理分為電損耗型和磁損耗型吸收劑。電損耗型吸收劑主要通過與電場的相互作用來吸收電磁波，吸收效率取決於材料的介電常數，主要有以碳黑、碳化矽及特種碳纖維等為代表的電阻型吸收劑和鈦酸金貝鐵電陶瓷等為代表的電介質吸收劑，後者的介質損耗隨頻率變化極其敏感，吸收頻域較窄，應用不多。磁損耗型吸收劑對電磁波的衰減主要來自於磁損耗，如鐵氧體和羰基鐵粉等，目前已獲得了廣泛的應用。此次碳纖維為電阻型吸收劑。碳纖維主要是由碳元素組成的一種特殊纖維，其含碳量隨種類不同而異，一般在 90%以上。碳纖維具有一般碳素材料的特性，如耐高溫、耐磨擦、導電、導熱及耐腐蝕等。碳纖維的電阻率為 10-2Ω〃cm，是雷達波的強反射體，只有經過特殊處理的碳纖維才具有吸波性能。日本曾有專利報導已研製出一種吸波型特種碳纖維，在 10GHz 時介電常數為 8~12 ，用這種碳纖維與環氧樹脂複合製備了厚度為 3mm 的層壓帄板，在 X 波段反射衰減達 15dB。碳纖維的處理主要圍繞調節電阻率的目標，目前處理製程有〆(1)降低碳纖維的碳化溫度，以降低其晶化溫度，使其結構變得疏鬆，這種方法效果較好，但是會明顯降低碳纖維的模量與強度々(2)改變碳纖維橫截面的形狀和大小，可以精確控制其電導率々(3)對碳纖維敬行表面改性，在碳纖維表面沉積一層有微小孔穴的碳粒或噴塗一層金屬鎳，均可改善其電磁性能，而使碳纖維具有一定吸波性能。另外還有將 SiC 和 C 以不同比例，通過人工設計製備出有較高力學性能和吸波性能的 SiC-C 纖維。圖 3-15 為不同比例的碳纖維+油漆與奈米碳管+油漆的實驗流程圖，使碳纖維與奈米碳管做一比較，其後在測量其電磁波屏蔽效應，再測量四點探針。由圖 3-16 可以知道當碳纖維的重量百分比提高，片電阻值有降低的趨勢，而圖 3-17 顯示電磁波遮蔽效應也有大大的提升，在高比例的碳纖維+油漆的塗料擁有比起低比例奈米碳管還要更有效果，奈米碳管因為有很高的接觸面積，在製作時有很大的黏滯性，所以無法用同樣奈米碳管的比例與同樣碳纖維的比例來作比較。. 42.

(60) 第三章實驗內容及討論. 貳、碳纖維與奈米粒子奈米材料是指材料組成尺寸在奈米量級(1-100nm)，具有量子尺寸效應、宏觀量子穿隧效應，所以增加金屬的奈米粒子，除了可以增加其導電性外，還可以增加其導磁性，藉以提高電磁波屏蔽效應，也可以減少奈米碳管的消耗量，達到節省成本的目的。先前實驗所使用的是羰基鐵與銅奈米粒子，而使用羰基鐵與奈米粒子的原因在於羰基鐵具有良好的導磁性在電磁波屏蔽方面應該具有優異的效果，而使用奈米銅粒子是因為銅的導電率是僅次於銀，所以在導電率方面具有優異的效果。而電磁波屏蔽效應要好，就要具備有良好的導磁率與導電率，所以選此兩種材料。之前是以奈米碳管為主體，此次實驗會改用碳纖維為主體。摻入不同奈米粒子羰基鐵、奈米銅及奈米碳管，做一系列的比較。圖 3-18 為碳纖維+奈米碳管+油漆的流程圖。來比較碳纖維加入奈米碳管後，是否有加乘效果。而從圖 3-19 來看，比起 6.9%的奈米碳管來講，6.9%的碳纖維是機乎沒有什麼電磁波遮蔽效果，而兩者混在一起，再拿去看結果，其混合後的塗料的電磁波遮蔽效應有了些許的提升。改成 40.9%的碳纖維，發現有較好的提升，而此比例的碳纖維再加上 6.9%的奈米碳管，發現電磁波遮蔽效應提升也是些許效果。表 3-1 是本團隊購買碳纖維三種不同尺寸，最常用的碳纖維尺寸直徑是 10~15μm，長度 30~50μm，價錢為每一克 3 元。圖 3-20 為直徑 10~15μm 與直徑大約 7μm 的兩種碳纖維，在相同比例下，做出來的電磁波遮蔽效應圖，其顯示出兩種不同尺寸的碳纖維的電磁波遮蔽效應是差別不大，所以將來會集中在尺寸直徑 10~15μm 的碳纖維為主體來做研究。至於尺寸直徑 0.6μm 的碳纖維過於昂貴，每一公克的成本高達 231 元，本團隊就未對此尺寸碳纖維來做研究。而奈米碳管與碳纖維混合後，提升些許防電磁波，現在改成羰基鐵和奈米銅的奈米粒子，去探討碳纖維與金屬奈米粒子會有什麼變化。圖 3-21 是羰基鐵和奈米銅加上碳纖維和油漆的實驗流程圖。因為 40.9%的碳纖維比起 6.9%的碳纖維來的有效果，所以選用 40.9%的碳纖維做為基準，再加上不同比例的羰基鐵和奈米銅。圖 3-22 是碳纖維加上羰基鐵與碳纖維加上奈米銅的四點探針圖，可以看出電阻率為 40.9%碳纖維最低，但. 43.
