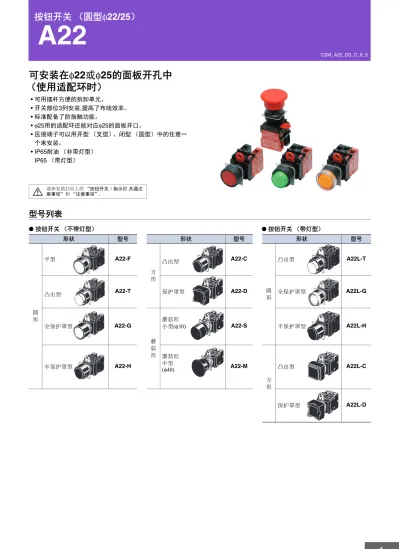

CSM_A22_DS_C_8_5

A22

可安装在 φ22或φ25的面板开孔中

（使用适配环时）

• 可用摆杆方便的拆卸单元。

• 开关部位3列安装,提高了布线效率。

• 标准配备了防指触功能。

•φ25用的适配环还能对应φ25的面板开口。

• 压接端子可以用开型（叉型）、闭型（圆型）中的任意一个来安装。

• IP65耐油（非带灯型）

IP65 （带灯型）

请参见第23页上的 “按钮开关／指示灯共通注意事项”和 “注意事项”。

型号列表

● 按钮开关（不带灯型） ● 按钮开关（带灯型）

形状型号形状型号形状型号

圆形

平型 A22-F

方形

凸出型 A22-C

圆形

凸出型 A22L-T

凸出型 A22-T 保护罩型 A22-D 全保护罩型 A22L-G

全保护罩型 A22-G

蘑菇形

小型(φ30) A22-S 半保护罩型 A22L-H

半保护罩型 A22-H

蘑菇形中型

(φ40) A22-M

方形

凸出型 A22L-C

保护罩型 A22L-D

(2)

■ 型号标准

... 操作部 ·LED/灯（仅带灯型） · 开关部成套时的型号。

有关组合的详细信息，请参见 “种类”（第3页到第6页）。

(1) (2) (3) (4) (5) (6)

A 2 2 L - T R - 1 2 A - 1 0 M

(2) 操作部形状不带灯

● 带灯

符号说明

F

圆形平型

T 凸出型

G 全保护罩型

H 半保护罩型

C 方形凸出型

D 全保护罩型

S

圆形

蘑菇型(φ30)

M

蘑菇形中型 (φ40)

符号说明

T

圆形

凸出型

G 全保护罩型

H 半保护罩型

C 方形凸出型

D 全保护罩型

(1) 类型

符号说明

无不带灯

L 带灯

(3) 操作部颜色

* 只限于不带灯符号说明

R 红色

G 绿色

Y 黄色

W 白色

A 蓝色

B 黑色 *

(4) 光源无减压单元

● 带减压单元

注：内置AC/DC24V型LED。

符号使用电压

无不带灯

6A

LED

AC/DC6V 12A AC/DC12V 24A AC/DC24V

5

白炽灯

AC/DC5V 12 AC/DC12V 24 AC/DC24V

符号使用电压

T1 LED AC100V

T2 AC200V

(5) 接点

注1. 接点额定值为标准负 载。微小负载请从附件第10页选择。

2. 接点额定规格请参见 第12页。

符号说明

10 SPST-NO 01 SPST-NC 11 SPST-NO +

SPST-NC 20 DPST-NO 02 DPST-NC

(6) 动作功能

注1. 瞬时动作： 自动复位型

2. 交替动作：自我保持型 但开关部能够保持，操作部则会复位。

符号说明

M 瞬时

A 交替

■ 规格：请参见第12页～第14页。 ■ 使用注意事项：请参见第23页。

■ 外形尺寸：请参见第16页。 ■ 附件和工具：请参见第10页～第12页。

(3)

■ 成套组合型号

... 操作部 ·LED/灯（仅带灯型） · 开关部成套提供。

● 不带灯型（圆形）

注：接点额定值为标准负载。

不带灯型（方形）

操作瞬时动作

（自动复位型）

交替动作

（自我保持型）符号（颜色）

形状输出数成套型号成套型号

圆形/平型 A22-F

SPST-NO A22-F@^-10M ^A22-F@^-10A

R （红色）

Y （黄色）

G （绿色）

W （白色）

A （蓝色）

B （黑色）

SPST-NC A22-F@-01M A22-F@-01A SPST-NO + SPST-NC A22-F@^-11M ^A22-F@^-11A DPST-NO A22-F@-20M A22-F@-20A DPST-NC A22-F@^-02M ^A22-F@^-02A 圆形/凸出型

A22-T

SPST-NO A22-T@-10M A22-T@-10A SPST-NC A22-T@^-01M ^A22-T@^-01A SPST-NO + SPST-NC A22-T@-11M A22-T@-11A SPST-NO + SPST-NO A22-T@^-20M ^A22-T@^-20A SPST-NC + SPST-NC A22-T@-02M A22-T@-02A 圆形/全保护罩型

A22-G

SPST-NO A22-G@^-10M Â22-G@^-10A SPST-NC A22-G@-01M A22-G@-01A SPST-NO + SPST-NC A22-G@^-11M Â22-G@^-11A SPST-NO + SPST-NO A22-G@-20M A22-G@-20A SPST-NC + SPST-NC A22-G@^-02M Â22-G@^-02A 圆形/半保护罩型

A22-H

SPST-NO A22-H@-10M A22-H@-10A SPST-NC A22-H@^-01M ^A22-H@^-01A SPST-NO + SPST-NC A22-H@-11M A22-H@-11A SPST-NO + SPST-NO A22-H@^-20M ^A22-H@^-20A SPST-NC + SPST-NC A22-H@-02M A22-H@-02A 圆形/小型

蘑菇形

（φ30头部）

A22-S

SPST-NO A22-S@^-10M

— SPST-NC A22-S@-01M

SPST-NO + SPST-NC A22-S@^-11M SPST-NO + SPST-NO A22-S@-20M SPST-NC + SPST-NC A22-S@^-02M 圆形/中型

蘑菇形

（φ40头部）

A22-M

SPST-NO A22-M@-10M SPST-NC A22-M@^-01M SPST-NO + SPST-NC A22-M@-11M SPST-NO + SPST-NO A22-M@^-20M SPST-NC + SPST-NC A22-M@-02M

操作瞬时动作

交替动作

（自我保持型）符号（颜色）

形状输出数成套型号成套型号

方形/凸出型 A22-C

SPST-NO A22-C@^-10M ^A22-C@^-10A

R （红色）

Y （黄色）

G （绿色）

W （白色）

A （蓝色）

B （黑色）

SPST-NC A22-C@-01M A22-C@-01A SPST-NO + SPST-NC A22-C@^-11M ^A22-C@^-11A SPST-NO + SPST-NO A22-C@-20M A22-C@-20A SPST-NC + SPST-NC A22-C@^-02M ^A22-C@^-02A 方形/保护罩型

A22-D

SPST-NO A22-D@-10M A22-D@-10A SPST-NC A22-D@^-01M ^A22-D@^-01A SPST-NO + SPST-NC A22-D@-11M A22-D@-11A SPST-NO + SPST-NO A22-D@^-20M ^A22-D@^-20A SPST-NC + SPST-NC A22-D@-02M A22-D@-02A

单品型号：请参见第7页～第9页。

（按钮、灯和开关可以单独订购。）

■ 规格：请参见第12页～第14页。 ■ 外形尺寸：请参见第16页。

■ 附件和工具：请参见第10页～第12页。

(4)

■ 成套组合型号

● 带灯型（圆形）

操作瞬时动作

交替动作

（自我保持型）符号

形状输出数带灯使用电压成套型号成套型号（颜色）

圆形/凸出型 LED带灯

（无减压单元）

A22L-T

SPST-NO

LED

AC/DC6V A22L-T@^-6A-10M ^A22L-T@^-6A-10A

R （红色）

Y （黄色）

G （绿色）

W （白色）

A （蓝色）

AC/DC12V A22L-T@^-12A-10M ^A22L-T@^-12A-10A AC/DC24V A22L-T@-24A-10M A22L-T@-24A-10A SPST-NC AC/DC6V A22L-T@-6A-01M A22L-T@-6A-01A

AC/DC12V A22L-T@^-12A-01M ^A22L-T@^-12A-01A AC/DC24V A22L-T@-24A-01M A22L-T@-24A-01A SPST-NO +

SPST-NC

AC/DC6V A22L-T@-6A-11M A22L-T@-6A-11A AC/DC12V A22L-T@^-12A-11M ^A22L-T@^-12A-11A AC/DC24V A22L-T@-24A-11M A22L-T@-24A-11A SPST-NO +

SPST-NO

AC/DC6V A22L-T@-6A-20M A22L-T@-6A-20A AC/DC12V A22L-T@^-12A-20M ^A22L-T@^-12A-20A AC/DC24V A22L-T@^-24A-20M ^A22L-T@^-24A-20A SPST-NC +

SPST-NC

AC/DC6V A22L-T@-6A-02M A22L-T@-6A-02A AC/DC12V A22L-T@-12A-02M A22L-T@-12A-02A AC/DC24V A22L-T@^-24A-02M ^A22L-T@^-24A-02A 圆形/凸出型

LED减压带灯

（带减压单元）

A22L-T

SPST-NO AC100V A22L-T@-T1-10M A22L-T@-T1-10A AC200V A22L-T@-T2-10M A22L-T@-T2-10A SPST-NC AC100V A22L-T@^-T1-01M ^A22L-T@^-T1-01A AC200V A22L-T@-T2-01M A22L-T@-T2-01A SPST-NO +

SPST-NC

AC100V A22L-T@-T1-11M A22L-T@-T1-11A AC200V A22L-T@^-T2-11M ^A22L-T@^-T2-11A SPST-NO +

SPST-NO

AC100V A22L-T@-T1-20M A22L-T@-T1-20A AC200V A22L-T@-T2-20M A22L-T@-T2-20A SPST-NC +

SPST-NC

AC100V A22L-T@^-T1-02M ^A22L-T@^-T1-02A AC200V A22L-T@^-T2-02M ^A22L-T@^-T2-02A

操作瞬时动作

交替动作

圆形/半保护罩型 LED带灯

A22L-H

SPST-NO

LED

AC/DC24V

A22L-H@^-24A-10M ^A22L-H@^-24A-10A

R （红色）

Y （黄色）

G （绿色）

W （白色）

A （蓝色）

SPST-NC A22L-H@-24A-01M A22L-H@-24A-01A SPST-NO +

SPST-NC A22L-H@^-24A-11M ^A22L-H@^-24A-11A SPST-NO +

SPST-NO A22L-H@^-24A-20M ^A22L-H@^-24A-20A SPST-NC +

SPST-NC A22L-H@-24A-02M A22L-H@-24A-02A 圆形/半保护罩型

LED减压带灯

A22L-H

SPST-NO AC100V A22L-H@-T1-10M A22L-H@-T1-10A AC200V A22L-H@^-T2-10M ^A22L-H@^-T2-10A SPST-NC AC100V A22L-H@-T1-01M A22L-H@-T1-01A AC200V A22L-H@-T2-01M A22L-H@-T2-01A SPST-NO +

SPST-NC

AC100V A22L-H@^-T1-11M ^A22L-H@^-T1-11A AC200V A22L-H@^-T2-11M ^A22L-H@^-T2-11A SPST-NO +

SPST-NO

AC100V A22L-H@-T1-20M A22L-H@-T1-20A AC200V A22L-H@^-T2-20M ^A22L-H@^-T2-20A SPST-NC +

SPST-NC

AC100V A22L-H@^-T1-02M ^A22L-H@^-T1-02A AC200V A22L-H@-T2-02M A22L-H@-T2-02A

■ 规格和外形尺寸：请参见第12页～第16页。

(5)

■ 成套组合型号

● 带灯型（圆形）

操作瞬时动作

交替动作

圆形/全保护罩型 LED带灯

A22L-G

SPST-NO

LED

AC/DC6V A22L-G@^-6A-10M ^A22L-G@^-6A-10A

R （红色）

Y （黄色）

G （绿色）

W （白色）

A （蓝色）

AC/DC12V A22L-G@-12A-10M A22L-G@-12A-10A AC/DC24V A22L-G@^-24A-10M ^A22L-G@^-24A-10A

SPST-NC

AC/DC6V A22L-G@-6A-01M A22L-G@-6A-01A AC/DC12V A22L-G@^-12A-01M ^A22L-G@^-12A-01A AC/DC24V A22L-G@-24A-01M A22L-G@-24A-01A SPST-NO +

SPST-NC

AC/DC6V A22L-G@^-6A-11M ^A22L-G@^-6A-11A AC/DC12V A22L-G@-12A-11M A22L-G@-12A-11A AC/DC24V A22L-G@^-24A-11M ^A22L-G@^-24A-11A SPST-NO +

SPST-NO

AC/DC6V A22L-G@-6A-20M A22L-G@-6A-20A AC/DC12V A22L-G@^-12A-20M ^A22L-G@^-12A-20A AC/DC24V A22L-G@-24A-20M A22L-G@-24A-20A SPST-NC +

SPST-NC

AC/DC6V A22L-G@^-6A-02M ^A22L-G@^-6A-02A AC/DC12V A22L-G@-12A-02M A22L-G@-12A-02A AC/DC24V A22L-G@^-24A-02M ^A22L-G@^-24A-02A 圆形/全保护罩型

LED减压带灯

A22L-G

SPST-NO AC100V A22L-G@-T1-10M A22L-G@-T1-10A AC200V A22L-G@^-T2-10M ^A22L-G@^-T2-10A SPST-NC AC100V A22L-G@-T1-01M A22L-G@-T1-01A AC200V A22L-G@^-T2-01M ^A22L-G@^-T2-01A SPST-NO +

SPST-NC

AC100V A22L-G@-T1-11M A22L-G@-T1-11A AC200V A22L-G@^-T2-11M ^A22L-G@^-T2-11A SPST-NO +

SPST-NO

AC100V A22L-G@-T1-20M A22L-G@-T1-20A AC200V A22L-G@^-T2-20M ^A22L-G@^-T2-20A SPST-NC +

SPST-NC

AC100V A22L-G@-T1-02M A22L-G@-T1-02A AC200V A22L-G@^-T2-02M ^A22L-G@^-T2-02A

(6)

■ 成套组合型号

● 带灯型（方形）

操作瞬时动作

交替动作

方形/凸出型 LED带灯

A22L-C

SPST-NO

LED

AC/DC24V

A22L-C@-24A-10M A22L-C@-24A-10A

R （红色）

Y （黄色）

G （绿色）

W （白色）

A （蓝色）

SPST-NC A22L-C@^-24A-01M ^A22L-C@^-24A-01A SPST-NO +

SPST-NC A22L-C@^-24A-11M ^A22L-C@^-24A-11A SPST-NO +

SPST-NO A22L-C@-24A-20M A22L-C@-24A-20A SPST-NC +

SPST-NC A22L-C@-24A-02M A22L-C@-24A-02A 方形/凸出型

LED减压带灯

A22L-C

SPST-NO AC100V A22L-C@^-T1-10M ^A22L-C@^-T1-10A AC200V A22L-C@-T2-10M A22L-C@-T2-10A SPST-NC AC100V A22L-C@^-T1-01M ^A22L-C@^-T1-01A AC200V A22L-C@-T2-01M A22L-C@-T2-01A SPST-NO +

SPST-NC

AC100V A22L-C@^-T1-11M ^A22L-C@^-T1-11A AC200V A22L-C@-T2-11M A22L-C@-T2-11A SPST-NO +

SPST-NO

AC100V A22L-C@^-T1-20M ^A22L-C@^-T1-20A AC200V A22L-C@-T2-20M A22L-C@-T2-20A SPST-NC +

SPST-NC

AC100V A22L-C@^-T1-02M ^A22L-C@^-T1-02A AC200V A22L-C@-T2-02M A22L-C@-T2-02A

操作瞬时动作

交替动作

方形/全保护罩型 LED带灯

A22L-D

SPST-NO

LED

AC/DC24V

A22L-D@-24A-10M A22L-D@-24A-10A

R （红色）

Y （黄色）

G （绿色）

W （白色）

A （蓝色）

SPST-NC A22L-D@-24A-01M A22L-D@-24A-01A SPST-NO +

SPST-NC A22L-D@-24A-11M A22L-D@-24A-11A SPST-NO +

SPST-NO A22L-D@-24A-20M A22L-D@-24A-20A SPST-NC +

SPST-NC A22L-D@^-24A-02M ^A22L-D@^-24A-02A 方形/全保护罩型

LED减压带灯

A22L-D

SPST-NO AC100V A22L-D@-T1-10M A22L-D@-T1-10A AC200V A22L-D@-T2-10M A22L-D@-T2-10A SPST-NC AC100V A22L-D@-T1-01M A22L-D@-T1-01A AC200V A22L-D@^-T2-01M ^A22L-D@^-T2-01A SPST-NO +

SPST-NC

AC100V A22L-D@^-T1-11M ^A22L-D@^-T1-11A AC200V A22L-D@-T2-11M A22L-D@-T2-11A SPST-NO +

SPST-NO

AC100V A22L-D@-T1-20M A22L-D@-T1-20A AC200V A22L-D@-T2-20M A22L-D@-T2-20A SPST-NC +

SPST-NC

AC100V A22L-D@-T1-02M A22L-D@-T1-02A AC200V A22L-D@^-T2-02M ^A22L-D@^-T2-02A

(7)

■ 非成套组合型号

... 按钮、灯和开关可以单独订购。可将这些部件组合为成套组合型号中不提供的单元，也可将其作为维护部件库存。

带灯型带灯型

非带灯型（无减压单元）（带减压单元）

按钮开关按钮开关按钮开关

灯灯

开关开关（无减压单元）开关（带减压单元）

ⱑ⚑♃ LED LED

订购成套组合型号：请参见第3页～第6页。 ■ 规格和外形尺寸：请参见第12页～第16页。

(8)

■ 非成套组合型号

● 按钮开关不带灯

● 带灯

注：白炽灯和LED灯共通

密封部件 IP65 耐油型

形状

平型凸出型全保护罩型半保护罩型

颜色型号型号型号型号

红色 A22-FR A22-TR A22-GR A22-HR

绿色 A22-FG A22-TG A22-GG A22-HG

黄色 A22-FY A22-TY A22-GY A22-HY

白色 A22-FW A22-TW A22-GW A22-HW

蓝色 A22-FA A22-TA A22-GA A22-HA

黑色 A22-FB A22-TB A22-GB A22-HB

密封部件 IP65 耐油型

形状

凸出型/蘑菇型

（φ30头部）

凸出型/蘑菇型

（φ40头部）

方形/凸出型 方形/全保护罩型

颜色型号型号型号型号

红色 A22-SR A22-MR A22-CR A22-DR

绿色 A22-SG A22-MG A22-CG A22-DG

黄色 A22-SY A22-MY A22-CY A22-DY

白色 A22-SW A22-MW A22-CW A22-DW

蓝色 A22-SA A22-MA A22-CA A22-DA

黑色 A22-SB A22-MB A22-CB A22-DB

密封部件 IP65

形状

凸出型全保护罩型半保护罩型

颜色型号型号型号

红色 A22L-TR A22L-GR A22L-HR

绿色 A22L-TG A22L-GG A22L-HG

黄色 A22L-TY A22L-GY A22L-HY

白色 A22L-TW A22L-GW A22L-HW

蓝色 A22L-TA A22L-GA A22L-HA

密封部件 IP65

形状

方形/凸出型 方形/全保护罩型

颜色型号型号

红色 A22L-CR A22L-DR

绿色 A22L-CG A22L-DG

黄色 A22L-CY A22L-DY

白色 A22L-CW A22L-DW

蓝色 A22L-CA A22L-DA

(9)

■ 非成套组合型号

● 灯 LED灯

*1. 用于减压带灯，使用A22-24A@。仅可使用24V LED灯。

*2. 用于按钮颜色为黄色或白色时。

● 白炽灯

● 开关（标准负载）

无减压单元

● 减压单元

*1. 此处以DPST-NO型号作为示例。

*2. 对于带减压单元的型号，请使用A22-24A@。仅可使用24V LED灯。

使用电压 AC/DC6V AC/DC12V AC/DC24V

形状 LED灯色 型号型号型号

AC和 DC

红色 A22-6AR A22-12AR A22-24AR

绿色 A22-6AG A22-12AG A22-24AG

黄色 *2 A22-6AY A22-12AY A22-24AY

蓝色 A22-6AA A22-12AA A22-24AA

形状使用

电压 AC/DC5V AC/DC12V AC/DC24V

A22-5 A22-12 A22-24

分类形状

不带灯带灯

操作瞬时交替瞬时交替

接点型号型号型号型号

标准负载

SPST-NO A22-10M A22-10A A22L-10M A22L-10A

SPST-NC A22-01M A22-01A A22L-01M A22L-01A

SPST-NO + SPST-NC A22-11M A22-11A A22L-11M A22L-11A

SPST-NO + SPST-NO A22-20M A22-20A A22L-20M A22L-20A

SPST-NC + SPST-NC A22-02M A22-02A A22L-02M A22L-02A

分类形状

AC110V，带灯型 AC220V，带灯型

操作瞬时交替瞬时交替

接点型号型号型号型号

标准负载

SPST-NO A22L-10M-T1 A22L-10A-T1 A22L-10M-T2 A22L-10A-T2

SPST-NC A22L-01M-T1 A22L-01A-T1 A22L-01M-T2 A22L-01A-T2

SPST-NO + SPST-NC A22L-11M-T1 A22L-11A-T1 A22L-11M-T2 A22L-11A-T2 SPST-NO + SPST-NO A22L-20M-T1 A22L-20A-T1 A22L-20M-T2 A22L-20A-T2 SPST-NC + SPST-NC A22L-02M-T1 A22L-02A-T1 A22L-02M-T2 A22L-02A-T2

(10)

■ 附件（另售）

● 附件

项目形状分类型号备注

开关单元

SPST-NO 标准负载 A22-10

一般是标准负载用SPST-NO接点 (A22-10)、 SPST-NC接点(A22-01)单元装备的。在增加或更换时使用。

安装3个不带灯型开关单元时，请务必使用3联隔板A22Z-3003。

微小负载 A22-10S

SPST-NC 标准负载 A22-01

微小负载 A22-01S

DPST-NO 标准负载 A22-20

微小负载 A22-20S

DPST-NC 标准负载 A22-02

微小负载 A22-02S

SPST-NO + SPST-NC 标准负载 A22-11

微小负载 A22-11S

灯插座

直接光照 A22-TN

减压带灯 AC110V A22-T1

光照方式变更时使用。（LED专用）

AC220V A22-T2

安装台瞬时型用 A22-3200

以标准型提供。单独订购安装开关单元、

灯插座等产品的情况下使用。

交替型用 A22-3210

铭牌单元

标准尺寸有雕刻板（无文字）

白色 A22Z-3321

雕刻版的材质是丙烯。

红色 A22Z-3322 黑色 A22Z-3323

无雕刻版 A22Z-3320

大型有雕刻板（无文字）

白色 A22Z-3331

雕刻版的材质是丙烯。

红色 A22Z-3332 黑色 A22Z-3333

无雕刻版 A22Z-3330

止转配件圆形 A22Z-3360 加强操作部止转强度时使用。

金属凸缘平型、凸出型用 A22Z-3580 更换标准品的凸缘时使用。

材质：亚铅镀镍的铜合金 M22不使用。

全保护罩型用 A22Z-3582

防水盖

平型用 A22Z-3600F

防止粉尘、水进入操作部。

颜色：半透明材质：硅

凸出型用 A22Z-3600T

全保护罩型用 A22Z-3600G

彩色盖

红色 A22Z-30TR

改变按钮开关（圆形）的按钮颜色时使用。不能用于半防护罩开关。

绿色 A22Z-30TG

黄色 A22Z-30TY

白色 A22Z-30TW

蓝色 A22Z-30TA

盖 A22用 凸出型、全保护罩型、半保护罩型用 A22Z-3490

盖的材质是聚碳酸酯树脂。

M22用圆形型号用 A22Z-3495

3联隔板 — A22Z-3003

不带灯型安装3个开关单元时使用。由于结构的原因，不能用于交替动作、旋钮型选择开关和钥匙型选择开关。蘑菇型开关提供一个A22Z-3003 3连基座。

（参见第28页。）

孔插头圆形 A22Z-3530

可以填补事先准备的扩展用面板切割孔。

颜色为黑色。

颜色：黑色

控制盒

（封闭型）

1孔 A22Z-B101

对于设计的A22Z-B1@不能使用DPST-NO 或DPST-NC开关。

A22Z-B2@控制盒不能使用A22系列交替动作型号以及DPST-NO、 DPST-NC和 SPST-NO + SPST-NC接点。

盖的材质是聚碳酸酯树脂。

A22Z-B201

1孔黄色盒 A22Z-B101Y

A22Z-B201Y

2孔 A22Z-B102

A22Z-B202

3孔 A22Z-B103

A22Z-B203

接插件适合电线

直径(mm)

φ7～9 A22Z-3500-1

塑料制，从开关盒中拉出电缆时使用。

（参见第27页上的φ9～11 A22Z-3500-2。）

φ9～11 A22Z-3500-2

(11)

φ25用环 — A22Z-R25 ^在孔径为φ25的面板上安装时使用。有关详细信息请

参见第18页。不附属于本体。请另外购买。

φ30树脂附件圆形 A22Z-A30 ^在孔径为φ30的面板上安装时使用。有关详细信息请

参见第20页。

锁板 — A22Z-3380 固定开关部摆杆时使用。

简易保护罩 — A22Z-3700 防止垃圾等杂物从面板背面进入。

(12)

● 工具

规格

■ 安全标准认证额定规格

● UL、 cUL （文件No. E41515）

6A、 AC220V， 10A、 AC110V 注：只有开关单元和灯插座得到了UL的认证。

有关型号请参见第10页。

● EN60947-5-1 （低压指令）

3A、 AC220V

● CCC (GB14048.5)

3A、 AC240V， 1.5A、 DC24V

■ 额定规格

雕刻版

标准尺寸

无文字

黑色 A22Z-3443B

安装在标准型铭牌上时使用。（参见第28页。）

材质为丙烯酸。

红色 A22Z-3443R

白色 A22Z-3443W

透明 A22Z-3443C

有文字

红底白字 ❍ A22Z-3443R-2

STOP A22Z-3443R-4

黑底白字

| A22Z-3443B-1 START A22Z-3443B-3 ON A22Z-3443B-5 OFF A22Z-3443B-6 UP A22Z-3443B-7 DOWN A22Z-3443B-8 POWER ON A22Z-3443B-9 OFF-ON A22Z-3443B-10

大型无文字

黑色 A22Z-3453B

用于紧急停止开关的铭牌。

（参见第28页。）

材质：丙烯酸

红色 A22Z-3453R

白色 A22Z-3453W

透明 A22Z-3453C

用于紧急

停止开关黄底黑字

黄底黑字的φ60圆形铭牌 A22Z-3466-1 _{铭牌上刻有 “}_EMERGENCY STOP” 字样。

用于紧急停止开关的铭牌。

黄底黑字的φ90圆形铭牌 A22Z-3476-1

字符薄膜

无印刷（圆形） A22Z-3460

在薄膜上印刷后将其粘贴在带灯按钮开关指示灯的板上使用。（背面涂有粘着剂。）

文字印刷

（圆形）

| A22Z-3460-1

❍ A22Z-3460-2

START A22Z-3460-3

STOP A22Z-3460-4

无印刷（方形） A22Z-3480

取灯泡器 — A22Z-3901 使用橡胶材质，便于灯泡的装卸

紧固扳手 — A22Z-3905 从面板背面拧紧安装螺母及更换紧急停

止开关（带灯型）的盖子时使用。

盖紧固工具 — A22Z-3908 更换半保护罩按钮开关的盖子时使用。

盖拔取工具 — A3PJ-5080 取下方形按钮开关（带灯型）的盖子

时使用。

(13)

注1. 以上额定规格通过在下列条件中执行的测试获取。

(1)环境温度： 20±2°C (2)环境湿度:65±5%RH (3)容许操作频率： 20次/分钟 2. 最小适用负载：10mA、 DC5V

● 接点（微小负载）

● 白炽灯

● 减压带灯接点

（标准负载）

额定电压

额定电流(A) 感性

负载

电阻负载

感性负载

电阻负载

10A

AC24V 10 10

— —

AC110V 5 10 AC220V 3 6 AC380V 2 3 AC440V 1 2 DC24V

— —

1.5 10

DC110V 0.5 2

DC220V 0.2 0.6

DC380V 0.1 0.2

额定适用负载 50mA、 DC24V （电阻负载）

最小适用负载 1mA、 DC5V

额定电压额定电流使用电压

AC/DC6V

8 mA

AC/DC6V±5%

AC/DC12V AC/DC12V±5%

AC/DC24V AC/DC24V±5%

额定电压额定电流使用电压

AC/DC6V 200mA AC/DC5V AC/DC14V 80mA AC/DC12V AC/DC28V 40mA AC/DC24V

额定电压额定

电流使用电压适合灯

(BA9S/Base:13) AC110V

8mA

AC100V

(95～115V) LED灯 (A22-24A@⁾

AC220V AC200V

(190～230V)

(14)

■ 特性

*1. 1ms内的误动作。

*2. 无结冰或结露。

*3. 面板前的防护等级。

■ 动作特性 (SPST-NO/SPST-NC)

* 旋钮型选择开关和钥匙型选择开关的旋转转矩。

类型按钮开关旋钮型选择开关钥匙型选择开关指示灯

项目

不带灯型：

A22-F A22-T A22-G A22-H A22-S A22-M A22-C A22-D

带灯型：

A22L-T A22L-G A22L-H A22L-C A22L-D

不带灯型：

A22S

带灯型：

A22W

不带灯型：

A22K M22

容许操作频率

机械瞬时动作：

60次/分钟以下

手动复位：30次/分钟以下

自动复位：30次/分钟以下 —

电气 30次/分钟以下 —

绝缘电阻 100MΩ以上（DC500V时）

接点电阻标准负载 100 mΩ 以下（初始值）

微小负载 100 mΩ以下（初始值）

绝缘强度同极端子间 AC2,500V 50/60Hz 1min

每个端子和地线间 AC2,500V 50/60Hz 1min

耐振动 误动作 *1 误动作 *2 ： 10～55Hz双振幅1.5mm

耐冲击

毁坏 1,000m/s²以下 1,000m/s²以下 1,000m/s²以下 1,000m/s²以下 1,000m/s²以下 1,000m/s²以下 误动作 *1 1,000m/s²以下 600 m/s²以下 1,000m/s²以下 600 m/s²以下 1,000 m/s²以下 600 m/s²以下寿命机械瞬时动作：5,000,000次以上 500,000 次以上 100,000 次以上 500,000 次以上 —

电气 500,000次以上 500,000 次以上 100,000 次以上 500,000 次以上 —

使用环境温度 *2 −20°C～70°C −20°C～55°C −20°C～70°C −20°C～55°C −20°C～70°C −20°C～55°C

使用环境湿度 35%～85%RH

储存环境温度 *2 −40°C～70°C

防护等级 *3 IP65 （耐油） IP65 IP65 （耐油） IP65 IP65 （耐油） IP65

防止触电保护等级 Class II

PTI （追踪特性） 175

污染度 3 (IEC947-5-1)

类型按钮开关旋钮型选择开关钥匙型选择开关

项目

带灯型和不带灯型按钮

开关手动复位自动复位手动复位自动复位

A22-F A22-T A22-G A22-H A22-C A22-D A22-S A22-M A22L-T A22L-G A22L-H A22L-C A22L-D

A22S

A22W A22K

最大总行程力 (TTF) 29.4N 0.34N·m * 对于2位， 0.25 N·m *

对于3位， 0.34 N·m * 0.34N·m * 对于2位， 0.25 N·m * 对于3位， 0.34 N·m *

总行程 (TT) 5.5 mm以下对于2位，大约90°

（对于3位，大约45°）

对于2位，大约90°

（对于3位，大约45°）

最小复位力 (RF) — 0.34 N·m以下 * — 0.34 N·m以下 * —

(15)

■ 型号结构

ᣝ䪂ᓔ݇

ℶ䕀䜡ӊ

♃

• ܝ⑤ LED♃

ⱑ⚑♃

ᓔ݇

• ᥹⚍

• ܝ✻ᮍᓣ ϡᏺ♃˖

㑶㡆ǃ㓓㡆ǃ咘㡆ǃⱑ㡆ǃ㪱㡆ǃ咥㡆 ᏺ♃˖

㑶㡆ǃ㓓㡆ǃ咘㡆ǃⱑ㡆ǃ㪱㡆

SPST-NO, SPST-NC, SPST-NO + SPST-NC, SPST-NO + SPST-NO, SPST-NC + SPST-NC

˄᳔ᇣ䗖⫼䋳䕑˖10mAǃDC5V˅

ϡᏺ♃

ᏺ♃˄᮴ޣय़ऩܗ˅

ᏺ♃˄ᏺޣय़ऩܗ˅

ҹϞᦦ೒ᰒ⼎њᏺ♃ൟোǄ

• ৃ⫼买㡆

(16)

● 按钮开关（带灯·不带灯型）（外形尺寸以瞬时动作型为代表进行说明）。

注：带灯型的带减压单元产品、不带减压单元产品的外形尺寸同上。

* 交替动作型长出9.3mm。

1.8

5.9 0.5

27R

34 36

12 30

28

φ29.7

0.5

1.8 5.9 φ29.7

12 64

34

1.8 5.9 0.5

44

12 φ29.7

54.7 *

72.7 *

平型/A22-F SPST-NO (SPDT-NC)单元安装时 SPST-NO (SPDT-NC) 安装时交替动作

DPST-NO (DPST-NC) 一体接点单元安装时

φ29.7

5.9 1.8 0.5

18.5

34

12 54.7 *

半保护罩型/A22-H/A22L-H

1.8

5.9 0.5

34

19 φ29.7 φ23.9

54.7 *

凸出型/A22-T/A22L-T

1.8

5.9 0.5

34

19 φ29.7

54.7 *

全保护罩型/A22-G/A22L-G

1.8

5.9 0.5

34

32 φ40

54.7 *

φ40蘑菇型/A22-M

1.8

5.9 0.5

34

18 12 25.6 × 25.6 29.8 × 29.8

54.7 *

方形/凸出型/A22-C/A22L-C

1.8

5.9 0.5

34

18 5.3 829.8 × 29.8

54.7 *

方形/全保护罩型/A22-D/A22L-D

(17)

■ 端子配置图（底视图）

■ 端子连接

■ 面板切割

标准装备有止转配件。

• 对面板进行喷漆等表面处理时，应该注意指定的面板加工尺寸为处理后的尺寸。

• 面板厚度应为1～5mm。

• 安装到孔径为φ25mm的面板时，请使用A22Z-R25环。

不带灯 (SPST-NO + SPST-NC)

带灯

(SPST-NO + SPST-NC)

不带灯 (DPST-NO + DPST-NC)

项目端子连接

不带灯型

(SPST-NO + SPST-NC)

不带灯型

(DPST-NO + DPST-NC)

带灯无减压单元 (SPST-NO + SPST-NC)

带灯型带减压单元 (SPST-NO + SPST-NC)

16.7 20.7

ᓔ݇ऩܗ M3.5㶎䩝

22 10

ᓔ݇ऩܗ

ᏺ♃ऩܗ

12 20.7

ᓔ݇ऩܗ

32

3

4 1

2 ᑩ㾚೒

11

21

22

12

13

23

24

14 ᑩ㾚೒

1

2 X2

X1

X

(−) (+)

3

4 ᑩ㾚೒

3

4 X1

X2 1

2

X ᑩ㾚೒

φ22.3^+0.4₀ φ25^+0.5₀

(18)

■ 附件

0.30.1

27

8.3

40.8 30.3

15

20.5

2.8 29.8

φ28 φ28

0.3 1.5 0.3

2.2

φ22.2 ±

● 铭牌单元

标准型A22Z-332@ ²⁷

18

50.8

30.3

15

20.5

2.8 29.8

φ28 φ28

0.3 1.5 0.3

2.2

0.3

φ22.2±0.1

大型 A22Z-333@

φ10.6 φ9.5

20 ±1.5

BA9S/13 ൟোࡼ԰ᣛ⼎♃

● 灯LED A22-6@, 12@, 24@

28ҹϟ

φ10±1

BA9S/13

白炽灯A22-5, 12, 24

φ22.2

2.8 φ3020.5

2 1

止转配件A22Z-3360

0.5 1.3

φ22 φ24.8 φ27

φ25止转配件A22Z-R25

φ23.4 10.2

彩色盖A22Z-30T@

φ30

13 2.5

1

面板插头（圆形） A22Z-3530 6

1

17.6 φ19.6

5.2

φ17.9

● 盖

A22 （圆形用） A22Z-3490

17.622.5

1 11.1

φ24.1φ21.4

φ21.1φ23.7

M22 （圆形用） A22Z-3495

(19)

φ32

16.6

φ22.2 φ33

1R φ31.5

24

φ22.2 φ32.5

1Rφ³²

(φ²⁶⁾

φ^22.2 φ³³

R1 R2

14.5 23

● 防水盖

平型用A22Z-3600F 凸出型用A22Z-3600T 全保护罩用A22Z-3600G

φ28.7 φ24±^0.20

φ29.7±0.3

M27 P=1

5 11.5

5 18.5 φ28.7

φ24±^0.20

φ29.7±0.3

M27 P=1

● 金属凸缘

平型/凸出型用A22Z-3580 全保护罩型用

A22Z-3582

26.8 8.2

1

26.8

17.9

1

● 雕刻版

标准型用A22Z-3443@-@ 大型用A22Z-3453@

E

E E

M

R N C Y S T O P

G

t1 咥ᄫ

咘㡆

φ 22.2 φ 90

E E E M

R N_C Y

S T O P G

φ 60

φ 22.2 t1

咘㡆咥ᄫ

紧急停止型用 A22Z-3476-1 (φ90) A22Z-3466-1 (φ60)

17± 0.2

t 0.22

17±0.2

1.2±^0.20

1.2±0.20

0.10.2

19.4

±

● 字符薄膜

圆形用A22Z-3460-@

21.5 × 21.5±^0.20.3

t 0.22

方形用A22Z-3480

(20)

φ11 φ8.5

12.5 17.5

55

φ8

取灯泡器A22Z-3901

φ30

4.5 20

90 2

φ19.2 φ21.2 φ25

紧固扳手A22Z-3905

φ5 20.5

23.4

1

30

盖紧固工具A22Z-3908

6.1 20.5 3.8

2.8

φ22.2 φ34.7

φ30树脂附件A22Z-A30

2.5 2.5

5 10 20

15

50

25±2 0.3

盖拔取工具A3PJ-5080

34.5 30.1

5.3 φ7.3

13.2 4

5 10

16.5 4

9.7

18 8

锁板A22Z-3380

2.8

78.8 16.5 φ22.5

56 20.5

47.2

47 50

0.3ߍ䖯 42.2

29.5 9

57.5

25.1

30 × 30

简易保护罩A22Z-3700

10.8 6

2.5

φ13.7 φ12.9 9

11 6.1

φ14.2 3.4

3连基座A22Z-3003

(21)

控制盒（封闭型） A22Z-B10@

20.5

2.8

φ22.1

(10×36) 0.6mm

ߍ䴶 ^{˄⬉㓚ᓩߎষ˅}

ϸϾˈφ21 10

75

6836 20

41

69.5

Ⲧ˄咥㡆˅

໪໇(*) ಯᵮM4कᄫ㋻೎㶎䩝

˄⬉㓚ᓩߎষ˅φ16±1 ϸϾᅝ㺙ᄨ

41

32 39

56

A22Z-B101 （1孔）

A22Z-B101Y

电缆观察孔（顶视图）

* A22Z-B101 ：灰色 A22Z-B101Y ：黄色

φ16±1 (10×36) 0.6mm

ߍ䴶 ^{˄⬉㓚ᓩߎষ˅}

˄⬉㓚ᓩߎষ˅

ϸϾᅝ㺙ᄨ φ21

ϸϾˈφ22.1

41

94 101

56

2041

69.536 68

10 137

50

Ⲧ（咥㡆）

໪໇（♄㡆）

ಯᵮM4कᄫ㋻೎㶎䩝

A22Z-B102 （2孔） 电缆观察孔（顶视图）

36 68

10

199 50 50

20

41

69.5 56

163 156

41

φ16±1 (10×36) 0.6mm

ߍ䴶

˄⬉㓚ᓩߎষ˅

ϸϾᅝ㺙ᄨ φ21

ϝϾˈφ22.1

Ⲧ˄咥㡆˅

໪໇˄♄㡆˅

6.3 4.3 3R

（面板安装孔）

(22)

● 控制盒A22Z-B20@

φ 22.1

഑᷐M4ॷᆍ㍝ര㷰䪿

(10×36) 0.6mm

࠯䶘

њѠθφ 21 ⴈδ唇㢨ε ཌ༩ (*)

њѠθφ 19 δᓋᓝε φ 21δњםε

њѠᆿ㻻ᆊ

1630.5

60

10 68 20.5

2.8 6836

40

54

A22Z-B201 （1孔）

A22Z-B201Y

电缆观察孔（顶视图）

* A22Z-B201 ：灰色 A22Z-B201Y ：黄色

ϸϾˈφ22.1 ಯᵮM4कᄫ㋻೎㶎䩝

(10×36) 0.6mm ߍ䴶

ϸϾˈφ21 Ⲧ˄咥㡆˅

໪໇˄♄㡆˅

ϸϾˈφ19

˄ᑩᑻ˅

φ21˄ϸջ˅

ϸϾᅝ㺙ᄨ

40

78 98

54

1630.5

6036 68

10 137

50

(10×36) 0.6mm ߍ䴶

ϸϾˈφ21

Ⲧ˄咥㡆˅

໪໇˄♄㡆˅

ϸϾˈφ19

˄ᑩᑻ˅

φ21

˄ϸջ˅

ϸϾᅝ㺙ᄨ ϝϾˈφ22.1

1630.5

60

36 68

10 199

50 50

40 54

158 138

6.3 4.3 3R

（面板安装孔）

(23)

请参见“按钮开关／指示灯共通注意事项”。

不要在白炽灯和端子间加上大于额定电压的电压。如果白炽灯破损，操作部可能飞出。

更换白炽灯前请务必将电源转为OFF并等待10分钟。

如果电源OFF后立即更换白炽灯，灯上的余热可能导 致烫伤。

● 安装

• 请不要在通电的情况下进行开关布线作业。通电中请不要触摸开关中的端子等带电部位。可能触电。

• 在对开关进行安装、拆卸或布线作业以及进行维护前，电源请务必OFF。

请勿使用尖嘴钳等工具过度紧固安装环。可能会造成损坏。

紧固转矩为0.98～1.96N·m。

• 建议面板厚度：1～5mm。

• 更换LED及盖子时，安装盖子的紧固转矩应为0.49～0.78N·m。

● 配线

• 端子螺钉必须为M3.5一字、十字带方垫圈的螺钉。

• 紧固转矩为1.08～1.27N·m。

• 可单线、绞线、压接端子布线。

● 合适的电线尺寸绞线：2mm²以下单线：φ1.6以下

裸露压接端子

带绝缘层的压接端子

• 往开关上配线结束后，请确保合适的绝缘距离。

● 关于使用环境

• 本产品为IP65 型。具有防滴保护结构，即使有水喷淋面板表面也不会造成影响。

• 本开关仅供室内使用。

室外使用可能出现故障。

● LED

•LED电流限制电阻是内置的，所以不需要外接电阻。

• 如果使用市售的LED灯，请选择符合以下条件的产品：灯座：BA9S/13

全长：26 mm以下功耗：2.6W以下

使用直流专用LED的场合，布线时X1端子应为正。

•LED灯的错误亮灯

LED灯即使只有0.1mA以下的微弱电流通过，也会亮灯。为防止错误亮灯，请采取与LED灯并列安装电阻的措施。

根据用户的实机（漏电流和电缆间的漂移静电容量等）不同，

微弱电流也有所差异。请确认后选择电阻及该电阻的容许功耗。

● 其他

• 对面板进行喷漆等表面处理时，应注意指定的面板加工尺寸为处理后的尺寸。

• 不要将开关安装在可能承受巨大冲击或振动的位置。可能会造成开关误动作以及破损。

● 关于微小负载时的使用

• 请根据需要插入保护电路防止接点开关时产生的浪涌电流的负载对接点消耗的加剧。

最小适用负载以N水平做为参考值。这表示可靠水准为 60%(λ 60)时的故障水平（符合JIS C5003）。

λ 60 = 0.5 x 10⁻⁶/次表示可靠水准60% 时推测的故障率约为 1/2,000,000以下。

警告

使用注意事项

8mmҹϟ 8mmҹϟ

16.0mmҹϟ 16.0mmҹϟ

8mmҹϟ

20.2mmҹϟ

8mmҹϟ

20.2mmҹϟ

X1

X2 LED

♃

R:10kΩ (1W) ߚ⌕⬉䰏

（电路图）

使用AC/DC24V、直接带灯单元时

ᖂᇣ䋳䕑ऎඳ ᷛޚൟ

䋳䕑ऎඳ

᮴ᬜ ऎඳ

0.1 1 10 100 1,000

1mA 10mA 5

12 24 30

0.16mA 1.6mA 100mA

⬉⌕(mA) 0

⬉य़嗻

V嗼

(24)

■ 使用

● 关于面板的安装面板加工尺寸

• 面板加工尺寸如下。

• 建议面板厚度：1～5mm。

•φ25 的场合必须使用 φ25 用环 (A22Z-R25)。（开孔尺寸比较大，

不使用时无法满足IP65保护结构要求）

• 对面板进行喷漆等表面处理时，请注意指定的面板加工尺寸为处理后的尺寸。

矩阵安装

1. 以下面板孔尺寸用于安装开关单体和标准型铭牌单元、止转环，导线直接连接到开关单元的端子上的情况。

2. 以下面板孔尺寸用于安装大型铭牌单元，将压接端子布线到开关单元的端子上的情况。

(1)的情况：

(2)的情况：

注1. 上述尺寸为使用第23页的合适的布线材料时的最小尺寸。使用其他材料时 布线性不同，因此请事先确认间距后再设定。

2. 使用外形超过30mm的按钮时，请根据该外形尺寸设定间距。（对A22-M@

进行矩阵安装时，上图30mm的地方变为40mm）。

将操作部安装到面板的方法

• 将操作部（按钮等）插入面板前面，将止转配件和安装螺母插入后拧紧。请在紧固前确认操作部和面板之间是否有附带的橡胶垫圈。

• 使用铭牌时，请在铭牌和面板之间、操作部和铭牌之间安装橡胶垫圈。（购买铭牌时附带有1个橡胶垫圈。）

• 止转配件对准外壳的导槽插入，使边缘位于面板侧。

22.3^+0.4₀

+0.2 0

+0.40

22.3

φ25 φ22

+0.4

0 25^+0.50

3.2

24.1

0.8R ҹϟ

ϡՓ⫼ℶ䕀䜡ӊ Փ⫼ℶ䕀䜡ӊ

开关单元 A

A22-10, A22-10S

A22-01, A22-01S 45mm以上

A22-20, A22-20S, A22-02

A22-02S, A22-11, A22-11S 55 mm以上

压接端子种类开关单元 B

裸露压接端子

A22-10, A22-10S

A22-01, A22-01S 51 mm以上 A22-20, A22-20S, A22-02

A22-02S, A22-11, A22-11S 61 mm以上

带绝缘层的压接端子

A22-10, A22-10S

A22-01, A22-01S 60 mm以上 A22-20, A22-20S, A22-02

A22-02S, A22-11, A22-11S 70 mm以上

30

A

30

B

安装孔中心的间距 “A” 和 “B” 如下：

(25)

• 安装螺母的紧固转矩为0.98～1.96N·m。

• 使用止转环时，请更换附带的止转配件，将凸出部分插入面板的止转凹部，将安装螺母拧紧。

• 面板加工尺寸为φ25时，请拆下附带的橡胶垫圈，如下安装φ25 环。（A22Z-R25不附带在本体中，请选外配备）

在操作部安装开关的方法

• 将操作部的箭头符号处对准开关部带摆杆的方向插入，并将摆杆按下图所示方向推动。

拆卸方法

• 将摆杆按下图所示方向推动，

并拉出操作部或开关部。

摆杆孔的内径为6.5mm，因此也可以插入螺丝刀等将摆杆按下图所示方向推动拆卸。

● 关于彩色盖的安装、更换凸出型、全保护罩型

• 用手指捏住彩色盖后旋转。

半保护指示灯型

• 将盖紧固工具(A22Z-3908)的前端按入彩色盖的凹部，然后旋转。

● 关于盖的安装带灯按钮开关

• 插入时，请使盖内侧的凸部进入操作部的槽中。

指示灯

• 插入时，请使操作部内侧的凸部与盖槽部一致。

ᣓԣ䖭䞠 ‵㛊ൿ೜

ᅝ㺙㶎↡

䴶ᵓ ߌߎ 䚼ߚ

䴶ᵓ ℶ䕀䜡ӊ ℶ䕀䜡ӊ

φ22.3

0.5 1.3

ℶ䕀䜡ӊ

ᅝ㺙㶎↡

䴶ᵓ ^φ25

φ25 φ22.3

φ25 ⦃(A22Z-R25) φ22

᪡԰䚼

ㆁ༈ᷛ䆄

ᨚᴚ

㶎ϱߔ

Ⲫݙջߌ䚼

ᔽ㡆Ⲫ

ߌ䚼

≳ῑ

ᡸⲪ

ᔽ㡆Ⲫ

(26)

方形按钮/指示灯

• 方形按钮/指示灯

将盖的凹部与方形盖拔取工具(A3PJ-5080) 前端的凸部对准，夹紧板簧，拆下彩色盖。

• 关于彩色盖的安装

将彩色保护盖与法兰对准，用力按住彩色盖。

插入彩色盖后，请确认是否正常动作。

更换灯泡时，用手指或拔除工具拆卸彩色盖和扩散板。

此外，粘贴字符薄膜时，使其边缘进入扩散板4边凸部内侧。

随后，将扩散板与法兰四角对准后插入。

紧急停止开关

• 将紧固工具（A22Z-3905）的凸部按入盖的凹部，然后旋转。

● 灯的安装和更换从面板表面安装和更换

• 将灯泡更换工具（A22Z-3901）插入灯泡，按入后旋转。

在开关部位安装和更换

• 手指捏住灯泡，按入开关部后旋转。

● 控制盒（封闭型）

开关的安装

可安装标准型铭牌单元。请按下图方向进行安装。开关的安装方法与一般面板相同。

引出口的穿孔

在电缆引出口开孔时，应在安装外盖的状态下，将螺丝刀尖端抵住电缆引出口的凹槽部，用榔头轻敲开4个孔。

ᵓㇻ

⊩݄

ᠽᬷᵓ ᄫヺ㭘㝰

ᔽ㡆Ⲫ

䲩ࠏ⠜

ᓔ݇Ⲧ 㶎ϱߔ

ߍῑ

ջ䴶

೼ᇍ㾦㒓Ϟⱘ 4Ͼഄᮍᓔᄨ

㔽Ⲫ

⬉㓚ᓩߎষ

(27)

连接电缆的安装

1. 在盒子的引出口插入接插件，从盒子内侧用螺母进行固定。

2. 破开橡胶环最薄部分进行开孔。

3. 穿过紧固盖，将电缆插入接插件，并用六角螺母固定电缆。

● 开关单元开关单元的安装方法

• 将开关单元的小凸出部分嵌入安装座摆杆对面的槽内，按下图箭头方向上推开关单元。

开关单元的拆卸方法

• 将螺丝刀插入安装座和开关单元之间的缝隙中，如下图箭头所示下压。

● 配线

圆形压接端子的配线方法

• 松开开关单元的端子螺钉，螺钉完全脱出槽后，如下图所示插入螺丝刀，将垫圈向箭头方向托起并临时固定。这样就可以插入圆型压接端子。插入端子后，请紧固螺钉进行布线。

● 关于雕刻

• 请在盖表面进行雕刻。请确保字符与盖表面左右两侧凸部的连线平行。

• 雕刻加工深度为0.5mm 以下，涂料为密胺系、酞酸系、丙烯酸系等以酒精为主要成分的涂料。

电缆直径接插件

φ7～9 A22Z-3500-1 φ9～11 A22Z-3500-2

೎ᅮ㶎↡ ‵㛊ൿ೜

᥹ᦦӊ

㋻೎Ⲫ

⬉㓚

ݙջ ໪ջ

Ⲧ

ᅝ㺙ᑻ

ᨚᴚ

ߌ䚼

ᓔ݇ऩܗ

䇋Փ⫼ϟ߫㶎ϱߔ ϔᄫᔶ 㶎ϱߔ कᄫᔶ 㶎ϱߔ

3̚6mm

㶎ϱߔ

㶎ϱߔ ൿ೜

㶎䩝

Ⲫߌ䚼

(28)

● 字符薄膜的安装

• 将盖捏住，除去薄膜上的衬纸，将薄膜贴到盖上。请确保盖的凸部嵌入薄膜的切口中，字符与盖左右两凸部的连线平行。

● 雕刻板的安装、拆卸方法

• 将雕刻板按入铭牌框的凹部。

• 旋钮型选择开关及钥匙型选择开关的情况下，字符方向根据操作部的安装方向不同而有所差异，因此请注意。

• 拆卸雕刻板的情况下，在铭牌板安装到面板的状态下，将头部细小的工具等插入缝隙中，即可简单拆卸。

• 从铭牌板单元的内侧，按住雕刻板，也能简单拆卸。

• 丙烯酸铭牌框不耐冲击，因此操作时请注意。请务必小心拿取铭牌框。

● 关于雕刻材质：丙烯酸

• 请直接在雕刻板已实施消光加工的表面进行雕刻。

• 雕刻加工深度为0.5mm以下。

• 使用以酒精为主要成分的涂料。

• 透明雕刻板从背面以反字符雕刻，并涂上涂料。字符以外的部分也用其他颜色的涂料涂抹。

● 3重隔板的安装

请将3联隔板的2处突起按入操作部内侧的2处凹部内。

Ⲫߌ䚼

䰸এ㹀㒌Ǆ

䫁⠠Ḛ

䲩ࠏ⠜

ߍ䚼

(29)

● φ30用树脂附件的安装

ᣝ䪂ᓔ݇

‵㛊ൿ೜

˄᪡԰䚼ᅝ㺙ક˅

‵㛊ൿ೜˄ࣙ৿˅

ᅝ㺙䴶ᵓ

ℶ䕀䜡ӊ ᅝ㺙㶎↡

䰘ӊ

欧姆龙A22-MY-11M样本圆型φ22/φ25按钮开关选型手册_广州菱控

A22

可安装在 φ22或φ25的面板开孔中

（使用适配环时）

型号列表

■ 型号标准

A 2 2 L - T R - 1 2 A - 1 0 M

■ 成套组合型号

■ 成套组合型号

■ 成套组合型号

■ 成套组合型号

■ 非成套组合型号

■ 非成套组合型号

■ 非成套组合型号

■ 附件 （另售）

规格

■ 安全标准认证额定规格

■ 额定规格

■ 特性

■ 动作特性 (SPST-NO/SPST-NC)

■ 型号结构

■ 端子配置图 （底视图）

■ 端子连接

■ 附件

E

E E

M

R N C Y S T O P

G

警告

使用注意事项

■ 使用

■ 附件（另售）

■ 端子配置图（底视图）
