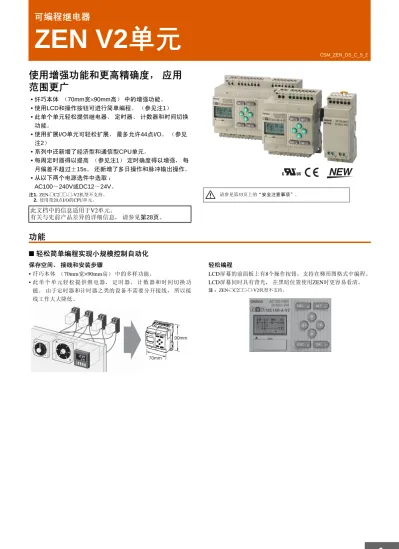

ZEN V2 单元

使用增强功能和更高精确度，应用范围更广

•

纤巧本体（70mm宽 ×

90mm高）中的增强功能。

•

使用LCD和操作按钮可进行简单编程。（参见注1）

•

此单个单元轻松提供继电器、定时器、计数器和时间切换功能。

•

使用扩展I/O单元可轻松扩展，最多允许44点I/O。（参见注2）

•

系列中还新增了经济型和通信型CPU单元。

•

每周定时器得以提高（参见注1）定时确度得以增强，每月偏差不超过±15s。还新增了多日操作和脉冲输出操作。

•

从以下两个电源选件中选取：

AC100～240V或DC12～24V。

注1.ZEN-@C2@@-@-V2机型不支持。

2.使用带20点I/O的CPU单元。

此文档中的信息适用于V2单元。

有关与先前产品差异的详细信息，请参见第28页。

功能

■ 轻松简单编程实现小规模控制自动化保存空间、接线和安装步骤

•纤巧本体（70mm宽

×

90mm高）中的多样功能。

•此单个单元轻松提供继电器、定时器、计数器和时间切换功能。由于定时器和计时器之类的设备不需要分开接线，所以接线工作大大降低。

轻松编程

LCD屏幕的前面板上有8个操作按钮，支持在梯形图格式中编程。

LCD屏幕同时具有背光，在黑暗位置使用ZEN时更容易看清。

注：ZEN-@C2@@-@-V2机型不支持。

90mm

70mm

请参见第33页上的“安全注意事项”。

(2)

灵活扩展支持44点I/O

如果没有足够的I/O点，可连接多达3个扩展I/O单元。扩展I/O单元仅35mm宽。

注：带有10点I/O的CPU单元可以扩展到34点I/O。扩展I/O单元无法连接到经济型CPU单元。

带模拟功能的支持软件

• 使用个人电脑可以轻松编写、保存和监控程序。

• 可以在个人电脑上模拟程序，无需连接ZEN。

注：对于没有RS-232C串行端口的笔记本电脑，通过将欧姆龙CS1W-CIF31 USB-串行转换电缆连接到ZEN-CIF01连接电缆可以将计算机连接到ZEN。

其他多种功能

• 使用盒式存储器可以轻松地复制和保存程序。

• 配备两个模拟量输入通道（仅带DC电源的CPU单元）。

• 密码功能确保安全性。（参见注释）

• 六种语言的多语言显示（英语、日语、德语、法语、西班牙语和意大利语）（参见注释）

• 显示用户设置信息或模拟量转换值。（参见注释）

■ V2 CPU单元的增强功能改进的周定时器和日历定时器功能

• 时间精度增强。

传统型号：每月偏差2分钟

↓

-V2型号：每月偏差±15s （25°C）

• 现在可以使用多日操作和脉冲输出操作。

• 这些改进功能对于照明和空调控制等控制时间的应用场合十分方便。

系列新增经济型机型

• 虽然系列中无法添加扩展I/O 单元，但新增了更经济实惠的经济型CPU单元。

DC12～24V线路电压作业

现在可在DC12V电压下进行作业。

扩展I/O单元的大小降低一半（35mm宽）。

系列新增RS-485通信机型

可以通过监控ZEN控制状态来远程监控生产线状况。

更精确的模拟量输入

传统机型：±10% FS → -V2机型： ±1.5% FS

DC电源机型配备两个模拟量输入(0～10V)。共有4个模拟量比较器。精度的提高使得在简单控制应用中通过电压、电流、温度和其他模拟量值使用单元更加简单。

8位计数器， 150Hz计数器

• 添加了8位计数器和8位比较器。

• 直流电源机型的最大计数为150Hz。

新增双定时器

双定时器允许您单独设置ON和OFF时间，大大简化了间歇进给。

҂♃᥻ࠊ ぎ䇗᥻ࠊ

ࡲ݀ᅸ

⫳ѻ㒓

(3)

■ 系列配置

CPU单元

电源电压： AC100～240V、 DC12～24V，输出：继电器、晶体管输出

ᏺLCDᰒ⼎఼ǃ᪡԰ᣝ䪂੠᮹ग़/ᯊ䩳ࡳ㛑 LEDൟ

10⚍I/O

ᷛޚLCDൟ 㒣⌢ൟ 䗮ֵ㉏ൟ ᷛޚLCDൟ 㒣⌢ൟ

20⚍I/O 10⚍I/O 20⚍I/O

ZEN-10C1@ ZEN-10C3@ ZEN-10C4@ ZEN-20C1@ ZEN-20C3@

ZEN-10C2@

˄10⚍I/O˅

ZEN-20C2@

˄᮴⊩䖲᥹ᠽሩI/OऩܗǄ˅ ˄᮴⊩䖲᥹ᠽሩI/OऩܗǄ˅

ℸCPUऩܗ≵᳝LCDǃ᪡԰

ᣝ䪂៪᮹ग़/ᯊ䩳ࡳ㛑Ǆ

RS-485䗮ֵൟ

扩展I/O单元

仅35mm宽。

4点输入点， 4点输出点

电源单元

与ZEN相同的外形和设计。

DC24V， 30W

支持软件

可轻松编程和模拟。

(4)

型号结构

■ 型号图例

注：此型号图例中部分组合现不供应。

是否有货，请查看第5页上的型号列表。

● CPU单元

1. 输入输出点数

10: 6个输入和4个输出（参见注释）

20: 12个输入和8个输出 2. 类型划分

1: 带显示器的标准LCD型 2: 无显示器的LED型

3: 带显示器的经济型（无法连接扩展I/O单元。）

4: 带显示器的通信型

3. 输入类型 A ： AC输入 D ： DC输入 4. 输出类型

R ：继电器 T ：晶体管 5. 电源电压

A ： AC电源 D ： DC电源注：通信型CPU单元有6个输入和3个输出。

● 扩展I/O单元

1. 输入输出点数 8: 4个输入和4个输出 2. 单元版本划分

E1 ：可连接V2 CPU单元（参见注释）

3. 输入类型 A ： AC输入 D ： DC输入 4. 输出类型

R ：继电器 T ：晶体管注：使用ZEN-8E@@/-4E@ 连接V1以及更早版本的CPU单元。

ZEN-@C@@@-@-V2

1 2 3 4 5

ZEN-8E1@@

1 2 3 4

此数据表用作产品选择指南。试图使用本产品前，一定要参考以下用户手册以获取操作所需的应用注意事项和其他信息。

ZEN操作手册

(5)

■ 型号列表

● CPU单元和扩展I/O单元

注1. 仅使用LED型CPU单元中的CPU无法进行编程。需要ZEN支持软件或盒式存储器。

2. 无法连接到V1和较早版本的CPU单元。

3. 使用直流电源无法将ZEN-8E1AR连接到CPU单元。

● 电源单元

注：有关详细规格，请参见ZEN-PA03024数据表。

单位名称 I/O 点数 LCD

显示器电源电压输入输出按钮、日

历和时钟模拟

量输入型号

CPU单元标准LCD型 10 是 AC100～240V 6 AC100～240V 4 继电器是否 ZEN-10C1AR-A-V2

DC12～24V DC12～24V 是 ZEN-10C1DR-D-V2

晶体管 ZEN-10C1DT-D-V2

20 AC100～240V 12 AC100～240V 8 继电器否 ZEN-20C1AR-A-V2

无显示器的 LED型

（参见注1）

10 否 AC100～240V 6 AC100～240V 4 继电器否否 ZEN-10C2AR-A-V2

经济型（无法连接扩展 I/O单元）

10 是 AC100～240V 6 AC100～240V 4 继电器是否 ZEN-10C3AR-A-V2

通信类型 9 AC100～240V 6 AC100～240V 3 继电器否 ZEN-10C4AR-A-V2

ZEN套件套件包含CPU单元(ZEN-10C1AR-A-V2)、连接电缆、 ZEN支持软件和手册。 ZEN-KIT01-EV4 套件包含CPU单元(ZEN-10C1DR-D-V2)、连接电缆、 ZEN支持软件和手册。 ZEN-KIT02-EV4 扩展I/O单元 8 — AC100～240V 4 AC100～240V 4 继电器 — ZEN-8E1AR

（参见注2、 3。）

DC12～24V DC12～24V ZEN-8E1DR

（参见注2）

— ^晶体管 ^ZEN-8E1DT

（参见注2）

电源额定值输入电压输出电压输出电流型号

30W AC100∼240V DC24V 1.3A ZEN-PA03024

(6)

● 附件（另售）

注1. 无论使用什么型号，使用CPU单元创建的盒式存储器都可以读取到其它CPU单元。但是，可以使用的功能可能存在一些限制，具体取决于CPU单元版本组合。

有关详细信息，请参见第31页上的盒式存储器和CPU单元组合。

2. 标准LCD型、经济型和通信型CPU单元（例如，不包括ZEN-@C2@@-@-V2型号）。

3. 不带显示器的LED型CPU单元（例如， ZEN-@C2@@-@-V2型号）。

4.64位Windows版本不支持。

● 安装附件（另售）

系统配置

注1. 最多3个扩展I/O单元可以连接到经济型CPU单元之外的任意型号CPU单元。但是，带AC输入的扩展I/O单元不能连接到带DC电源的CPU单元。

2. 连接电缆和盒式存储器不能同时连接到ZEN。

3. 没有ZEN支持软件或盒式存储器，不能将程序写入LED型CPU单元（例如， ZEN-@C2@@-@-V2型号）。

名称规格备注型号

盒式存储器 EEPROM （针对数据安全和复制）

让程序和参数设置保存或复制到其它ZEN。（参见注1） ZEN-ME01 带显示器的LCD型CPU

单元（参见注2）

不带显示器的LED型CPU单元（参见注3）

从ZEN传送到存储器支持不支持

从盒式存储器传送到

ZEN 支持电源打开时自动传送

盒式存储器初始化支持不支持

连接电缆 2m RS-232C （9针D型连接器）

— ZEN-CIF01

电池单元电池寿命为10年以上

(25°C) 可以将梯形图程序和参数设置保存到CPU单元EEP-ROM，但是日历、时钟和定时器/计数器现有值保存在电容器中。所以，如果电源中断2天或以上

（25°C时），将复位此数据。电源可能长时间中断时，针对系统使用电池单元。

ZEN-BAT01

ZEN支持软件在Windows 95/98/

2000/ME/XP/NT 4.0/Vista/7上运行。

（参见注4）

为ZEN (CD-ROM)特别设计。 ZEN-SOFT01-V4

名称规格型号

安装导轨 50 cm (l) ×^{7.3mm (t)} ^PFP-50N 1m (l) ×^{7.3mm (t)} ^PFP-100N 1m (l) × 16mm (t) PFP-100N2

终端板 PFP-M

隔片 PFP-S

CPUऩܗ

⬉⑤ऩܗ

䖲᥹⬉㓚

ᬃᣕ䕃ӊ Ⲧᓣᄬټ఼

⬉∴ऩܗ

ᠽሩI/Oऩܗ

(7)

■ 额定值

注1. 可以安装到35mm DIN导轨。

2. 标准（垂直）安装 水平安装

项目规格

ZEN-@C@AR-A-V2/ZEN-8E1AR ZEN-@C@D@-D-V2/ZEN-8E1D@

额定电源电压 AC100～240V 50/60Hz DC12～24V （DC波动率： 5%以下）

操作电压范围 AC85～264V DC10.8～28.8V

功耗无扩展I/O单元的CPU单元

•ZEN-10C1AR-A-V2/ZEN-10C2AR-A-V2/

ZEN-10C3AR-A-V2 AC100V ： 5VA以下 AC240V ： 7VA以下

•ZEN-10C4AR-A-V2 AC100V ： 6VA以下 AC240V ： 8VA以下

•ZEN-20C@AR-A-V2 AC100V ： 7VA以下 AC240V ： 10VA以下带扩展I/O单元的CPU单元

•ZEN-10C1AR-A-V2/ZEN-10C2AR-A-V2 AC100V ： 6VA以下

AC240V ： 8VA以下

•ZEN-10C4AR-A-V2 AC100V ： 7VA以下 AC240V ： 9VA以下

•ZEN-20C@AR-A-V2 AC100V ： 8VA以下 AC240V ： 11VA以下扩展I/O单元

•ZEN-8E1AR AC100V ： 3VA以下 AC240V ： 4VA以下

无扩展I/O单元的CPU单元

•ZEN-10C@DR-D-V2 DC12/24V ： 3W以下

（ZEN-10C3DR-D-V2 ： 2.8W以下）

•ZEN-10C@DT-D-V2 DC12/24V ： 2W以下

•ZEN-20C@DT-D-V2 DC12/24V ： 2W以下带扩展I/O单元的CPU单元

•ZEN-10C@DT-D-V2 DC12/24V ： 3W以下

•ZEN-20C@DT-D-V2 DC12/24V ： 3W以下扩展I/O单元

•ZEN-8E1DR DC12/24V ： 2W以下

浪涌电流 ZEN-10C@AR-A-V2 ：4.5A以下 ZEN-20C@AR-A-V2 ：4.5A以下 ZEN-8E1AR ： 4A以下

ZEN-10C@D@-D-V2 ：30A以下 ZEN-20C@D@-D-V2 ：30A以下 ZEN-8E1DR ： 15A以下环境温度 0～55°^{C （}−25～55°^{C，针对ZEN-}@C2@@-@-V2机型）

存储环境温度 −20 ～75°C （−40 ～75°^{C，针对ZEN-}@C2@@-@-V2机型）

环境湿度 10%～90% （无结露）

环境条件无腐蚀性气体

安装方式表面安装、 DIN导轨安装（标准（垂直）安装和水平安装）（参见注1和2）

端子块实心线端子块（使用实心线或细绞线）

端子螺钉紧固扭矩 0.565～0.6N·m (5～5.3in-lb)

防护等级 IP20 （控制面板内安装）

(8)

■ 性能

注1. 带有10点I/O的CPU单元最多34点。但是，对于通信型CPU单元， CPU单元具有6次输入和3次输出，最多33点I/O。

2. 不带显示器的LED型CPU单元（例如， ZEN-@C2@@-@-V2型号）不提供。

■ 通信规格（通信型CPU单元）

项目规格

控制方式存储的程序控制

I/O控制方式 循环扫描

编程语言梯形图

程序容量 96线路（每线路3输入条件和1输出）

控制I/O点数最大数 44点（参见注1）

带20点I/O的CPU单元： 12输入和8输出扩展I/O单元： 4输入和4输出，多达3个单元。

LCD显示器（参见注2） 12字符×^{4线路，带背光}

操作按钮（参见注2） 8 （4个光标按钮和4个操作按钮）

用户程序备份内部EEPROM，盒式存储器（选件）

电源断电保持内部保持位状态、保持定时器/计数器现有值、日历和时钟（年、月、日、星期、时间）

• 超级电容器备份时间： 2 天以上 (25°^C)

• 可选电池寿命： 10 年以上 (25°^C) 日历和时钟功能（参见注2） 精度：±^15s/月(25°^C)

定时器精度 0.01s单位：−0.05% −10ms以下（设定值的精度）

min/s单位：−0.05% −1s以下（设定值的精度）

h/min单位：−0.05% −1min以下（设定值的精度）

最大计数速度 150Hz ： 8位计数器(F)设置为高速操作（仅带DC电源的CPU单元）

（根据程序周期时间，计数速度可能少于150Hz。参见第21页。）

绝缘电阻 20MΩ(DC500V)以上：

在电源端子和所有输出端子之间。

在不同输出电路端子之间。

在CPU单元和所有扩展I/O单元的所有端子之间。

绝缘体 • 强化绝缘

在电源端子或输入端子和输出端子之间。

在CPU 单元和所有扩展 I/O 单元的所有端子之间。

• 不分隔

在同一单元的电源和输入端子之间。

在CPU 单元电源端子和计算机连接器、

电池单元连接器或所有扩展单元连接器（所有接口都是带电部件）之间。

耐电压 AC2,300V， 50/60Hz，持续1分钟（漏电流1mA以下）：在电源端子和所有输出端子之间。

在CPU单元和所有扩展I/O单元的所有端子之间。

耐振动符合IEC60068-2-6， 5～9Hz， 3.5mm单振幅， 9～150Hz加速度9.8m/s²、在X、 Y和Z轴方向上10次(1octave/min)

耐冲击符合IEC60068-2-27， 147m/s²， X、 Y和Z轴方向3次质量带10点I/O的CPU单元：约300g以下

带20点I/O的CPU单元：约350g以下扩展I/O单元：约120g以下

项目 ZEN-10C4@R-@-V2

通信 RS-485 （2线式半双工）

同步方式起停同步

波特率 4800、 9600或19200bps

传送代码 ASCII

数据位长度 7或8位

停止位长度 1或2位

错误检测垂直奇偶校验（无、偶、奇），块校验字符(BCC)

流控制无

接口 RS-485

重试功能无

节点编号 0～99 （缺省值： 1）， XX （广播）

(9)

■ 认证标准

注：EMC符合EN 61131-2条款8，以下情况除外：

• 当带DC 输入的扩展 I/O 单元连接到带 AC 电源的 CPU 单元时，电源间的脉冲抗扰性为 1kv。

• 晶体管输出的信号线超过10m 时， DC 输出信号线浪涌抗扰性不会执行。

■ 输入规格

● CPU单元 AC输入（不绝缘）

注：可以使用过滤器设置选择。

DC输入：对于带10点I/O的单元为I0～I3，对于带20点I/O的单元为I0～I9 （非绝缘）

注：可以使用输入过滤器设置选择，除非带高速输入的8位计数器使用I0。

项目规格

安全标准 cULus ： UL508/CSA C22.2 No.142 Class I Div2

符合EN/IEC 61131-2条款11，不包括11.7.2.2 （过电压等级2，污染程度II符合IEC 60664-1）

EMC （参见注释） 散热板发射 CISPR11 类A，组1

噪声端子电压发射 CISPR11 类A，组1

抗静电放电 IEC61000-4-2 空中：8kV，接点： 6kV

抗电磁干扰 IEC61000-4-3 10V/m

脉冲群抗扰性 IEC61000-4-4 电源线

AC I/O ： 2kV DC I/O ： 1 kV

浪涌抗扰性 IEC61000-4-5 正常噪声

AC电源， AC I/O ： 1 kV DC电源， DC I/O ： 0.5kV 共模噪声

AC电源， AC I/O ： 2kV DC电源： 1kV

DC I/O ： 0.5kV 射频场传导干扰抗扰性 IEC61000-4-6 3V

瞬时停电干扰 IEC61131-2 带AC电源的CPU单元：

10ms以下

带DC电源的CPU单元： 2ms以下（等级： PS1）

项目规格电路图

输入电压 AC100～240V +10%, −15%， 50/60Hz

输入阻抗 680kΩ

输入电流 0.15mA/AC100V， 0.35mA/AC240V

ON电压 AC80V以上

OFF电压 AC25V以下

ON响应时间 50ms或70ms， AC100V （参见注释）

100ms或120ms， AC240V （参见注释）

OFF响应时间

输入电压 DC12～24V +20%, −10%

输入阻抗 5.3kΩ

输入电流 4.5mA （型） /DC24V

ON电压 DC8V以上

OFF电压 DC5V以下

ON响应时间 15ms或50ms （参见注释）

OFF响应时间

AC100̚240V N

L IN

IN 330kΩ 300kΩ

51kΩ ݙ䚼⬉䏃

DC12̚24V

5.1kΩ 1.8kΩ IN

IN

COM

ݙ䚼⬉䏃

(10)

DC输入：对于带10点I/O的单元为I4和I5 ，对于带20点I/O的单元为Ia和Ib （非绝缘）

注：可以使用输入过滤器设置选择。

● 扩展I/O单元 AC输入（不绝缘）

注：可以使用输入过滤器设置选择。

DC输入（ZEN-8E1DR ：非绝缘， ZEN-8E1DT ：光电耦合器输入绝缘）

注1. 可以使用输入过滤器设置选择。

2.ZEN-8E1DT没有+/-端子。没有必要供电。

DC输入 输入电压 DC12～24V +20%, −10%

输入阻抗 PNP ： 5.5kΩ/DC14V以上 100kΩ/DC14V以下 NPN ： 5.2kΩ

输入电流 PNP ： 4.3mA （型） /DC24V NPN ： 4.6mA （型） /DC24V

ON响应时间 15ms或50ms （参见注释）

OFF响应时间 模拟量

输入输入范围 0～10V

外部输入阻抗 100kΩ以上分辨率 0.1V (1/100 FS)

精度 ±1.5%FS （环境温度在额定范围内）

AD转换数据 0～10.5V （增量0.1V）

输入电压 AC100～240V +10%, −15%， 50/60Hz

输入阻抗 680kΩ

输入电流 0.15mA/AC100V， 0.35mA/AC240V

ON电压 AC80V以上

OFF电压 AC25V以下

ON响应时间 50ms或70ms， AC100V （参见注释）

100ms或120ms， AC240V （参见注释）

Off响应时间

输入电压 DC12～24V +20%, −10%

输入阻抗 6.5kΩ

输入电流 3.7mA （型） /DC24V

ON响应时间 15ms或50ms （参见注1）

OFF响应时间

DC12̚24V IN

COM

6.2kΩ 220kΩ

5.6kΩ 150kΩ

47kΩ 47kΩ

27kΩ

− +

῵ᢳ䞣⬉य़䕧ߎ䆒໛ ݙ䚼⬉䏃

IN IN

N L

330kΩ 51kΩ 300kΩ

AC100̚

240V

ݙ䚼⬉䏃

6.2kΩ 1.8kΩ IN

IN

± COM

ݙ䚼

⬉䏃

˄খ㾕⊼2˅

DC12̚

24V

(11)

■ 输出规格（CPU单元和扩展I/O单元）

带继电器输出的单元

带晶体管输出的单元

最大开关容量 AC250V/8A （电阻负载： cosφ = 1）

DC24V/5A （电阻负载）

对所有输出总额，使用以下值。

带10点I/O的CPU单元： 20 A以下

（15A以下，针对通信型CPU单元）

带20点I/O的CPU单元： 40A以下扩展I/O单元： 20A以下最小开关容量 DC5V/10mA （电阻负载）

（故障等级：P，参考值）

继电器寿命电气电阻负载： 50,000次(cosφ = 1) 感性负载： 50,000次(cosφ = 0.4)

机械 1亿次

ON响应时间 15ms以下

OFF响应时间 5ms以下

最大开关容量 DC24V +20%， 500mA 每个电路使用独立的共同电路配置

漏电流 0.1mA以下

残留电压 1.5V以下

ON响应时间 1ms以下

OFF响应时间 1ms以下

Q0̚Q3/OUT0̚OUT3

Q4/Q6

COM

Q5/Q7 L

L

ҙᏺ20⚍I/O ⱘൟো

ݙ䚼⬉䏃

1,000

300

100

10

0 2 4 6 8 10

᥹⚍⬉⌕(A) 30

50 500

AC250V⬉䰏䋳䕑 DC24V⬉䰏䋳䕑/

AC250Vᛳᗻ䋳䕑 DC24Vᛳᗻ䋳䕑 (t = 7ms)

ᇓੑ(

× 10) ³

上表中给出在恶劣条件下ZEN继电器输出中使用的输出接点的寿命。继电器的正常寿命指南在右边的图中显示。

电气寿命曲线（参考值）

使用率：360次/小时

注：实际使用继电器时的开关容量、开关耐久性和适用的负载区域取决于负载类型、环境条件和开关条件。所以，务必在使用前，确定实际机器的这些条件。

Q0̚Q3/OUT0̚OUT3 390Ω

COM

Q4/Q6

Q5/Q7

DC28.8Vҹϟ

L L

L L 1kΩ

ݙ䚼⬉䏃 +

ҙᏺ20⚍I/O ⱘൟো

(12)

连接

■ 输入连接

● 使用AC电源的单元

注1. 从同一电源向CPU单元和扩展I/O单元供电，并同时进行开关。

2. 使用AC电源的输入电路共模将内连到电源电路的N端子。将L端子连接到输入设备电源。

3. 使用AC电源的扩展I/O单元的输入电路共模将内连到电源电路的N端子。将L端子连接到输入设备电源。

10点I/O的CPU单元和扩展I/O单元

20点I/O的CPU单元和扩展I/O单元

连接使用DC输入的扩展单元

注：当使用DC输入的扩展I/O单元连接到使用AC电源的CPU单元时，电源间的噪声抗扰性为1kv。 (IEC 61000-4-4)

L N IN0 IN1 IN2 IN3 L N NC I0 I1 I2 I3 I4 I5

AC100̚240V 50/60Hz L N

䕧ܹ䆒໛

ᏺ10⚍I/OⱘCPUऩܗ

⬉䏃ֱᡸ

ZEN-8E1ARᠽሩI/Oऩܗ

˄AC䕧ܹ㉏ൟ˅

L N NC I0 I1 I2 I3 I4 I5 N C I6 I7 I8 I9 Ia Ib L N IN0 IN1 IN2 IN3

L N

ᏺ20⚍I/OⱘCPUऩܗ AC100̚240V 50/60Hz

⬉䏃ֱᡸ 䕧ܹ䆒໛

ZEN-8E1ARᠽሩI/Oऩܗ

˄AC䕧ܹ㉏ൟ˅

L N NC I0 I1 I2 I3 I4 I5 COM IN0 IN1 IN2 I N3 COM IN0 I N1 IN2 IN3

L N

AC100̚240V 50/60Hz DC⬉⑤

⬉䏃ֱᡸ

䕧ܹ䆒໛

ZEN-8E1DRᠽሩI/Oऩܗ

˄DC䕧ܹ੠㒻⬉఼䕧ߎ˅

䕧ܹ䆒໛

ZEN-8E1DTᠽሩI/Oऩܗ

˄DC䕧ܹ੠᱊ԧㅵ䕧ߎ˅

(13)

● 带DC电源的单元

注1. 打开电源前，一定要连接COM端子。断开COM端子时，或者启动电源后更改接线时，可能发生误动作。

2. 通过继电器或开关应用电源电压时要使得电压在4s内达到额定值。如果逐步加压，可能不会复位电源或者可能导致输出作业不稳。

带10点I/O的CPU单元

对于负极(−)共模的连接（PNP连接）

COM

䕧ܹ䆒໛

DC12̚24V

将模拟量输入设备连接到输入端子I4和I5

ᏺ10⚍I/OⱘCPUऩܗ DC12̚24V

COM I 0 I 1 I 2 I 3 I 4 I 5

对于正极(+)共模的连接（NPN连接）

COM I0 I1 I2 I3 I4 I5

+ − DC12̚24V

䕧ܹ䆒໛

注：连接到正极(+)共模时，不能将I4和I5用作模拟量输入。

注：连接模拟量输入设备时，始终将负极端连接到COM端子。

(14)

带20点I/O的CPU单元

对于负极(-)共模的连接（PNP连接）

将模拟量输入设备连接到输入端子Ia和Ib

对于正极(+)共模的连接（NPN连接）

注：连接到正极(+)共模时，不能将Ia和Ib用作模拟量输入。

扩展I/O单元

注1. 从同一电源向CPU单元和扩展I/O单元供电，并同时进行开关。

2. 使用AC输入的ZEN-8E1AR扩展I/O单元不能连接到使用DC电源的CPU单元。

3. 继电器输出的ZEN-8E1DR扩展I/O单元的输入电路共模将内连到电源电路的一端（COM端子）。

4. 使用晶体管输出的ZEN-8E1DT扩展I/O单元不需要连接到电源。

对于负极(−)共模的连接

对于正极(+)共模的连接

COM I0 I1 I2 I3 I4 I5 I6 NC I7 I8 I9 Ia Ib

䕧ܹ䆒໛

DC12̚24V

ᏺ20⚍I/OⱘCPUऩܗ DC12̚24V

COM I 0 I 1 I 2 I 3 I4 I5 N C I6 I 7 I 8 I 9 I a Ib

注：连接模拟量输入设备时，始终将负极端连接到COM端子。

+ − ^{COM I5}I0 I1 I2 I3 I4 ^{NC I7}^I6I8 I9 Ia Ib DC12̚24V

䕧ܹ䆒໛

+ − ^{COM I5}^I0 I1 I2 I3 I4 ± COM IN0 IN1 IN2 IN3 NC COM IN0 IN1 IN2 IN3 DC12̚24V

䕧ܹ䆒໛

+ − ^{COM I5}^I0 ^I1 ^{I2 I3 I4} ± COM IN0 IN1 IN2 IN3 NC COM IN0 IN1 IN2 IN3 DC12̚24V

䕧ܹ䆒໛

(15)

■ 输出连接

● 带继电器输出的单元

带10点I/O的CPU单元和扩展I/O单元中的所有四个中继器输出电路都具有独立的接点。带20点I/O的CPU单元具有4个独立的接点（Q0～Q3），

剩余的4个（Q4～Q7）具有2个点/共模。极性没有限制。

标准LCD型CPU单元、 LED型CPU单元和经济型CPU单元

通信型CPU单元扩展I/O单元

● 带晶体管输出的单元

对于带10点I/O的CPU单元，晶体管输出电路中的所有4个输出都具有独立电路。输出端子在端子块上存在极性，但是转换电源和负载的连接位置时不会产生问题。

对于带20点I/O的CPU单元，晶体管输出电路中输出Q0～Q3具有独立的电路，输出Q4～Q7的每个共模具有2点。输出端子Q0～Q3在端子块上存在极性，但是转换电源和负载的连接位置时不会产生问题。

注：连接晶体管输出时，不要超出电缆长度10m。

不带显示器的标准LCD型CPU单元和LED型CPU单元

扩展I/O单元

Q0 Q1 Q2 Q3 Q0 Q1 Q2 Q3 Q4 Q5 Q6 Q7

ᏺ10⚍I/OⱘCPUऩܗ ᏺ20⚍I/OⱘCPUऩܗ

䋳䕑䋳䕑䋳䕑䋳䕑䋳䕑䋳䕑䋳䕑䋳䕑䋳䕑䋳䕑䋳䕑䋳䕑

Q0 Q1 Q2

RS-485 B (+) A (−) 䗮ֵൟCPUऩܗ

䋳䕑䋳䕑䋳䕑

OUT 0 OUT

1 OUT

2 OUT 3 ᠽሩI/Oऩܗ

䋳䕑䋳䕑䋳䕑䋳䕑

+ Q0 − + − + − + −

Q1 Q2 Q3 + − + − + − + − − + − − + −

Q0 Q1 Q2 Q3 Q4 Q5 Q6 Q7

ᏺ10⚍I/OⱘCPUऩܗ ᏺ20⚍I/OⱘCPUऩܗ

Q0̚Q3 Q0̚Q3

䋳䕑䋳䕑䋳䕑䋳䕑䋳䕑䋳䕑䋳䕑䋳䕑䋳䕑䋳䕑䋳䕑䋳䕑䋳䕑䋳䕑

ᠽሩI/Oऩܗ

OUT2 OUT3

OUT0 OUT1 − + + −

−

− + +

OUT0̚OUT3

䋳䕑䋳䕑䋳䕑䋳䕑䋳䕑

(16)

各部分名称

■ 标准LCD型、经济型和通信型CPU单元（例如，不包括ZEN-@C2@@-@-V2型号）。

注1. 对于通信型CPU单元， Q3端子用作RS-485端子。有关详细信息，请参见第15页上的输出连接。

2. 经济型CPU单元不提供扩展单元连接器。不要移除罩盖部。

Ꮊջ ࠡ েջ

⬉∴ऩܗ䖲᥹఼˄⿏䰸ᇕ Ⲫҹ䖲᥹⬉∴ऩܗǄ˅

⬉⑤ッᄤ

᪡԰ᣝ䪂

䕧ߎッᄤ

˄খ㾕⊼1˅

䕧ܹッᄤ

ᰒ⼎ሣᐩ

ZENᬃᣕ䕃ӊ䖲᥹఼

˄г⫼ѢⲦᓣᄬټ఼˅

ᠽሩऩܗ䖲᥹఼㔽Ⲫ䚼˄খ㾕⊼2˅

䖲᥹དᠽሩऩܗࠡϡ㽕⿏䰸ℸ㔽Ⲫ䚼Ǆ

Ꮊջ ࠡ েջ

䕧ܹッᄤ

䕧ߎッᄤ

⬉∴ऩܗ䖲᥹఼˄⿏䰸ᇕ

Ⲫҹ䖲᥹⬉∴ऩܗǄ˅ ZENᬃᣕ䕃ӊ䖲᥹఼

ᠽሩऩܗ䖲᥹఼㔽Ⲫ䚼˄খ㾕⊼2˅

䖲᥹དᠽሩऩܗࠡϡ㽕⿏䰸ℸ㔽Ⲫ䚼Ǆ

Q 4

I 6 I 7 I 8 I 9 I a I b

Q 6

Q 5 Q 7

20C1AR-A-V2

⬉⑤ッᄤ

ᰒ⼎ሣᐩ ᪡԰ᣝ䪂

RUN ERR

● 带10点I/O的CPU单元

● 带20点I/O的CPU单元

显示屏幕

图标含义

图标内容

运行在RUN模式中显示。

ERR 指示错误。

▲ 菜单或梯形图程序行的等级

比当前显示的要高时显示。

▼ 菜单或梯形图程序行的等级

比当前显示的要低时显示。

密码已设置时显示。

(17)

操作按钮

ESCᣝ䪂 OKᣝ䪂 DELᣝ䪂 ALTᣝ䪂

ܝᷛᣝ䪂

操作按钮名称和操作

按钮

功能

菜单写入编辑梯形图程序参数设定 按钮输入位

（参见第 24 页。）

DEL — 删除输入、输出、接线和空行。 — B6 ON

ALT — • 在常开和常闭之间切换。

• 更改接线写入模式。

• 插入行。

— B7 ON

向上上下移动鼠标。 • 上下移动鼠标。

• 选择位类型和功能。

• 上下移动鼠标。

• 更改数字和参数。

B5 ON

减量 B2 ON

LEFT — 左右移动鼠标。左右移动鼠标。 B3 ON

RIGHT B4 ON

ESC 返回先前屏幕。取消设置并返回先前操作。取消设置并返回先前操作。

B0 ON

OK 选择光标位置的

菜单项。确认设置。确认设置。 B1 ON

(18)

■ 不带显示器的LED型CPU单元（例如， ZEN-@C2@@-@-V2型号）

■ 扩展I/O单元(ZEN-

8E1

@@)

● 使用扩展I/O单元的注意事项：可以连接 3 个扩展 I/O 单元。

除去 CPU 单元一端的扩展单元连接器罩盖部时，使用 Phillips 螺钉除去罩盖部螺钉，然后在罩盖部间隙中插入平口螺丝刀以除去罩盖部，如右侧所示。

Ꮊջ ࠡ েջ

LEDᣛ⼎♃

⬉∴ऩܗ䖲᥹఼ 䕧ߎッᄤ

˄⿏䰸ᇕⲪҹ䖲᥹⬉∴ऩܗǄ˅ ZENᬃᣕ䕃ӊ䖲᥹఼

ᠽሩऩܗ䖲᥹఼㔽Ⲫ䚼䖲᥹དᠽሩऩܗࠡϡ㽕⿏

䰸ℸ㔽Ⲫ䚼Ǆ

⬉⑤ッᄤ 䕧ܹッᄤ

LEDᣛ⼎♃

Ꮊջ ࠡ েջ

䕧ܹッᄤ

䕧ߎッᄤ

⬉∴ऩܗ䖲᥹఼˄⿏䰸ᇕⲪ

ҹ䖲᥹⬉∴ऩܗǄ˅ ZENᬃᣕ䕃ӊ䖲᥹఼

ᠽሩऩܗ䖲᥹఼㔽Ⲫ䚼䖲᥹དᠽሩI/Oऩܗࠡϡ 㽕⿏䰸ℸ㔽Ⲫ䚼Ǆ

I 6 I 7 I 8 I 9 I a I b

20C2AR-A-V2

Q 4 Q 5 Q 6 Q 7

⬉⑤ッᄤ

● 带10点I/O的CPU单元

● 带20点I/O的CPU单元

LED指示灯

名称 LED 状态

电源绿色点亮电源开启。

未点亮电源关闭。

运行绿色点亮运行中(RUN) 未点亮已停止(STOP)

错误红色点亮发生错误。

未点亮正常

Ꮊջ ࠡ েջ

䕧ܹッᄤ

⬉⑤ッᄤ

䕧ߎッᄤ

ᠽሩI/Oऩܗ䖲᥹఼ ᠽሩI/Oऩܗ䖲᥹఼㔽Ⲫ䚼

䖲᥹དᠽሩI/Oऩܗࠡϡ㽕⿏䰸ℸ㔽Ⲫ䚼Ǆ

Phillips㶎ϱߔ ᑇষ㶎ϱߔ

(19)

■ 位

注1. 有关详情，请参见以下页面上所指示的项目编号。

2. 带10点I/O的CPU单元具有6个输入位（I0～I5）和4个输出位（Q0～Q3）。但是，通信型CPU单元的输出位Q3不能外部输出。可以将其用作工作位。

3. 不带显示器的LED型CPU单元不支持这些输入。

1. ^{其他位输出功能}

名称符号位地址点数操作详情

（参见注 1）

输入位 I I0～Ib

（参见注2）

12 反映与CPU单元上输入端子相连的输入设备的ON/OFF状态。

— 扩展输入位 X X0～Xb 12 反映与扩展 I/O单元上输入端子相连的输入设备的ON/OFF状态。

输出位 Q Q0～Q7

（参见注2）

8 用于控制与CPU单元上的输出端子相连的输出设备的这些输出位ON/OFF 状态。

1

扩展输出位 Y Y0～Yb 12 用于控制与扩展I/O单元上的输出端子相连的输出设备的这些输出位 ON/OFF状态。

工作位 M M0～Mf 16 仅在ZEN程序中使用内部辅助继电器。不能进行外部设备I/O （例如，

所有I/O是内部的）。

保持位 H H0～Hf 16 使用与工作位相同的位。但是，如果ZEN电源关闭，这些位也保持先前的ON/OFF状态。

定时器 T T0～Tf 16 X ： ON延时计时器进行参数设置时从屏

幕选择功能。可以从以下选择使用单位： 0.01s单位：0.01～99.99s min/s单位：00min 01s～

99min 59s h/s单位： 00h 01min～

99h 59min

2

■ ：OFF延迟计时器 O ：单触发计时器 F ：闪烁脉冲计时器 W ：双计时器

保持定时器 # #0～#7 8 即使关闭触发器输入或电源也要保持计数的现有值，恢复触发器输入或

电源时继续计时。 3

计数器 C C0～Cf 16 递增和递减的可逆4位数计时器。

4

8位计数器 F F0 1 递增和递减的可逆8位数计时器。

使用DC电源的CPU单元支持高达150Hz的高速计数器。

有关详情，请参见第21页上的8位计数器操作。

5

周定时器（参见注3） @ @0～@f 16 在指定日期的指定时间打开和关闭。

6

日历定时器

（参见注3）

* *0～*f 16 在指定日期之间打开和关闭。

7

显示位（参见注3） D D0～Df 16 显示用户指定的消息、时间、定时器/计数器现有值或模拟量转换值。 8

模拟量比较器位 A A0～A3 4 用作输出模拟量比较器结果的程序输入条件。这些位仅可用于使用DC电

源的CPU单元。

9

定时器/计数器比较器位 P P0～Pf 16 比较定时器(T)、保持定时器(#)和计数器(C)的现有值。可以在相同的两

个计数器或定时器之间或使用恒定值进行比较。

10

8位数计数器比较器位 G G0~G3 4 用于比较8位计数器(F)的现有值并输出比较结果。

11

按钮输入位

（参见注3）

B B0~B7 8 用作程序输入条件，并在RUN模式下按操作按钮时打开。

12

[: 正常 设置 / 复位操作

A ：交替

S ：设置 R ：复位

Q0将根据执行条件I0的ON/OFF状 Q1在执行条件I1转为ON时保持位执行条件I2为ON时。强制Q1为执行条件I3置ON时， Q2在ON和 I0

[Q0

I1

SQ1

I2

RQ1

I3

AQ2

I0

Q0

I1

Q1

I2

Q1

I3

Q2

(20)

2. 使用定时器和保持定时器

3.

^{使用保持定时器}

X ： ON 延时计时器

触发器置ON时的设置延迟后为ON。

基本操作

主要应用需要延迟操作或时滞时。

■ ： OFF 延迟计时器

当触发器输入为ON时保持为ON，触发器输入为OFF时转为OFF。

基本操作

主要应用

对电灯或电扇的OFF延迟电路非常有用 O ：单触发计时器

触发输出置ON时，转为ON （无论触发输入置ON时间有多长）。

基本操作

主要应用

正常期间需要操作时对设置的操作非常有用。

F ：闪烁脉冲计时器

触发输入置ON时，在设定周期反复ON和OFF。

基本操作

主要应用

对于作为报警电路输出的闪烁应急灯或作响的蜂鸣器非常有用。

W ：双计时器

触发输入置ON时，在设定周期反复ON和OFF。可以单独设置ON和OFF 时间。

基本操作

主要应用

对于间歇(ON/OFF)动作非常有用，例如用于风扇。

X ： ON 延时计时器

触发器置ON时的设置延迟后为ON。触发器为OFF时保持现有值。

主要应用

在瞬时电源损失或电源中断后继续操作。需要延迟操作或时滞时也可以使用。

㾺থ఼䕧ܹ

໡ԡ䕧ܹ

䆒ᅮ

⦄᳝ؐ

0 ᅮᯊ఼ԡ

䅵ᯊ 㾺থ఼䕧ܹ

䕧ߎ

0 㾺থ఼䕧ܹ

໡ԡ䕧ܹ

䆒ᅮ

⦄᳝ؐ

ᅮᯊ఼ԡ

䕧ߎ

0 㾺থ఼䕧ܹ

໡ԡ䕧ܹ

䆒ᅮ

⦄᳝ؐ

ᅮᯊ఼ԡ

䕧ߎ

0 㾺থ఼䕧ܹ

໡ԡ䕧ܹ

䆒ᅮ

⦄᳝ؐ

ᅮᯊ఼ԡ

䕧ߎ

䅵ᯊ 䅵ᯊ 䅵ᯊ

0

ᮁ⬉ᯊ䯈䗮⬉ᯊ䯈㾺থ఼䕧ܹ

໡ԡ䕧ܹ

⦄᳝ؐ

ᅮᯊ఼ԡ

㾺থ఼䕧ܹ

䕧ߎ 䅵ᯊ

˄ᮁ⬉ᯊ䯈˅

䅵ᯊ

˄䗮⬉ᯊ䯈˅

䅵ᯊ

˄ᮁ⬉ᯊ䯈˅

䅵ᯊ

˄䗮⬉ᯊ䯈˅

0 㾺থ఼䕧ܹ

໡ԡ䕧ܹ

䆒ᅮ

⦄᳝ؐ

ᅮᯊ఼ԡ

(21)

4. ^{计数器操作}

5. ^{8位计数器操作}

8位计数器的计数速度

8位计数器的最大计数速度为150Hz。但是，当梯形程序量较大时，速度将低于150Hz。使用以下公式计算周期时间和确认最大计数速度。计算仅用作指南，所以允许实际机器中有合适的裕量。

最大计数速度 = 1,000,000Hz/ Hz

注：即使所计算的最大计数速度超过150Hz，最大计数速度将为150Hz。

周期时间计算方法

有关ZEN执行时间，请参见下表。此执行时间仅用作指导。外部因素、按钮操作、 ZEN支持软件操作的执行以及处理的定时将影响实际处理时间。

公用处理时间

扩展I/O单元处理时间

通信处理时间（仅用于通信型CPU单元）

梯形图程序执行时间

计数器值（现有值）达到设置值（现有值≥设置值）时计数器位置 ON。复位输入置ON时，计数器返回到0，计数器位置于OFF。复位输入置ＯＮ时，不接受计数输入。即使操作模式更改或者电源中断时，

也保持计数器现有值和计数器位(ON/OFF)。

计数速度操作

H 高速计数器值（现有值）达到设置值（现有值≥设置值）时计数器

位置ON。复位输入置ON时，计数器返回到0，计数器位置于 OFF。复位输入置ＯＮ时，不接受计数输入。即使操作模式更改或者电源中断时，也保持计数器现有值和计数器位(ON/OFF)。

高速操作

对于带DC电源的CPU单位，仅对于输入I0可进行高速操作。（最大计数速度：150Hz）

L 低速䅵఼᭄䕧ܹ

໡ԡ䕧ܹ

⦄᳝ؐ

䆒ᅮؐ

0000 䅵఼᭄ԡ 䅵఼᭄ᮍ৥ᣛ⼎䕧ܹ

00000000 䅵఼᭄䕧ܹ

໡ԡ䕧ܹ

⦄᳝ؐ

䆒ᅮؐ

䅵఼᭄ԡ 䅵఼᭄ᮍ৥ᣛ⼎䕧ܹ

਼ᳳᯊ䯈(µs) × 2.2

周期时间(µs) = 公用处理时间 + 连接扩展I/O 单元时所

花费的处理时间 + 梯形图程序执行时间 + 通信处理时间（仅用于通信型CPU 单元）

单元类型公用处理时间

标准LCD型CPU单元、经济型CPU单元和通信型CPU单元

850µs LED型CPU单元 200µs

单元类型 扩展 I/O 单元处理时间

扩展I/O单元 160µs每单元

读取信息 170µs

写入设定值双定时器：11,000µs 其他：6,000µs

写入时间信息 820µs

每线路 30µs ：包含程序的线路

7µs ：空线路

*1

每输出 CPU单元输出位(Q) 4µs *2

扩展I/O单元输出位(Y) 工作位(M)

保持位(H)

定时器(T)/保持定时器(#) 15µs *3 计数器(C)/8位计数器(F) 13µs

显示位(D) 小时和分钟(CLK)/年和月(DAT)/

月和日(DAT1) ： 21µs 定时器(T)/保持定时器(#)/

计数器(C)/模拟量比较器： 28µs 字符(CHR)/8位计数器(F) ： 38µs

每周定时器(@) 4µs *4

日历定时器(*) 1µs

模拟量比较器(A) 3µs

比较器(P) 7µs *5

8位比较器(G) 4µs

(22)

梯形图程序执行时间计算示例

6. 每周定时器操作（仅用于标准型、经济型和通信型CPU单元）

7. 日历定时器操作（仅用于标准型、经济型和通信型CPU单元）

每周定时器模式操作

N 正常操作典型定时器操作每周的周二和周五之间，从08:15到17:30，每

周定时器位置于ON。

定时器操作延至午夜每周的周二和周五之间，从23:00到第二天

05:00，每周定时器位置于ON。

D 多日作业每周的周二08:15到周五17:30，每周定时器位

置于ON。

P 脉冲输出

作业每周从周二到周五，周定时器从08:15开始置

ON时间15分30秒。

[Q0

[Q1 TT0 [Q2 00

01 02 03 04

I0 I1 I2 Q0

I3 I4

@0 P0 T0

ẃᔶ೒⿟ᑣᠻ㸠ᯊ䯈 =

*5˖P0

*4˖@0

*3˖T0˄䕧ߎ˅

*2˖⫼Ѣ3⚍ⱘQ˄䕧ߎ˅

*1˖5㒓䏃

(30 × 5) + (4 × 3) + 15 + 4 + 7 = 188 (µs)

24:00 ਼ϔ

17:30 8:15 0:00

਼ᅮᯊ఼ԡ ذℶᯊ䯈

ਃࡼᯊ䯈

਼Ѡ ਼ϝ

᮹ᳳ䆒㕂

਼ಯ ਼Ѩ ਼݁ ਼᮹

ᯊ䯈䆒㕂

24:00 ਼ϔ 23:00

5:00 0:00

ਃࡼᯊ䯈

ذℶᯊ䯈

਼Ѡ ਼ϝ

᮹ᳳ䆒㕂

਼ಯ ਼Ѩ ਼݁ ਼᮹

਼ᅮᯊ఼ԡ

ᯊ䯈䆒㕂

24:00 ਼ϔ

17:30 8:15 0:00 ذℶᯊ䯈

ਃࡼᯊ䯈

਼Ѡ ਼ϝ

᮹ᳳ䆒㕂

਼ಯ ਼Ѩ ਼݁ ਼᮹

਼ᅮᯊ఼ԡ

ᯊ䯈䆒㕂

24:00 ਼ϔ

8:15 0:00

ਃࡼᯊ䯈

਼Ѡ ਼ϝ

᮹ᳳ䆒㕂

਼ಯ ਼Ѩ ਼݁ ਼᮹

਼ᅮᯊ఼ԡ

᪡԰ᯊ䯈䆒㕂˖

15ߚ䩳ˈ30⾦

ᯊ䯈䆒㕂

᮹ग़ᅮᯊ఼ԡ೼4᳜1᮹੠8᳜31᮹П䯈ЎONǄ 1᳜1᮹

ᓔྟ᮹ᳳ 㒧ᴳ᮹ᳳ

12᳜31᮹

᮹ग़ᅮᯊ఼ԡ 9᳜1᮹ 4᳜1᮹

(23)

8.

显示器设置（仅用于标准型、经济型和通信型CPU单元）

注1. 选择L0或L1时禁用显示器功能屏幕，显示器功能屏幕不会自动显示。使用操作按钮移动到显示器功能屏幕。

2. 选择L2或L3时，如果启用显示器功能并显示指定的数据， ZEN将切换到显示器功能画面。将不再显示主屏幕。若要显示主屏幕，将CPU单元切换到STOP 模式。

9. ^{模拟量比较器操作}

10. 定时器/计数器比较器操作

11.

^{8位计数器比较器操作}

背光/显示器功能屏 幕切换

L0 ：无背光，无切换到显示器功能屏幕（参见注1）

L1 ：背光，无切换到显示器功能屏幕（参见注1）

L2 ：无背光，切换到显示器功能屏幕（参见注2）

L3 ：背光，切换到显示器功能屏幕（参见注2）

显示启动位置 X （位数）：00～11 Y （线路）：0～3

显示对象 CHR 字符（最多12个字符 - 英文、数字和符号）

DAT 月/日（5位数@@/@@）

CLK 小时/分钟（5位数@@:@@）

I4～I5 模拟转换值（4位数@@:@）

T0～Tf 定时器现有值（5位数@@.@@）

#0～#7 保持时间现有值（5位数@@.@@）

C0～Cf 计数器现有值（4位数@@@@）

F0 8位计数器现有值（8位数@@@@@@@@）

监控 A ：可以在操作期间读取设置。

D ：不能在操作期间读取设置。

X00 X11 Y0̚Y3

10.5 10.0

5.2

00.0

0.0 10.0V 䕧ܹ⬉य़ 10.5V 䆒ᅮ

10.0

00.0

῵ᢳ䞣䕧ܹ1

῵ᢳ䞣䕧ܹ2 䕀ᤶؐ

g ⼎՟1

˄ᔧᇍ↨ᰒ⼎῵ᢳ䞣䕧ܹ1≥5.2V˅ g ⼎՟2

˄ᔧᇍ↨ᰒ⼎῵ᢳ䞣䕧ܹ1≤῵ᢳ䞣䕧ܹ2˅

῵ᢳ䞣↨䕗఼ԡ ῵ᢳ䞣↨䕗఼ԡ

C1⦄᳝ؐ

C2⦄᳝ؐ

↨䕗఼ԡ ↨䕗఼ԡ

#0⦄᳝ؐ

䆒ᅮ 12min 34s

0

g⼎՟1 ᔧᇍ↨䆒㕂ֱᣕᅮᯊ఼

#0 ≥ 12min 34sᯊ

g⼎՟2 ᔧᇍ↨䆒㕂ᰃ䅵఼᭄

1(C1) ≤ 䅵఼᭄2 (C2)ᯊ

F0⦄᳝ؐ

gᔧᇍ↨䆒㕂ᯊ8ԡ䅵఼᭄

F0≥12000000ᯊ

(24)

12. 按钮输入位的规格（仅用于标准型、经济型和通信型CPU单元）

操作按钮用来执行输入位的操作。检查程序操作或强制复位保持定时器或计数器时非常有用。

■ 密码功能（仅用于标准型、经济型和通信型CPU单元）

ZEN具有密码功能，可防止其他操作员错误操作梯形图程序或设置数据。设置密码(0000～9999)时，除非正确输入密码，否则将不能进行以下操作。

• 编辑梯形图程序

• 全部清除

• 监控梯形图程序

• 更改/清除密码

• 更改背光OFF时间

• 设置输入过滤器

• 设置RS-485通信

ALT

DEL

OK

ESC

ᣝ䪂䕧ܹ5 (B5) ᣝ䪂䕧ܹ7 (B7)

ᣝ䪂䕧ܹ6 (B6)

ᣝ䪂䕧ܹ1 (B1)

ᣝ䪂䕧ܹ0 (B0) ᣝ䪂䕧ܹ4 (B4) ᣝ䪂䕧ܹ3 (B3) ᣝ䪂䕧ܹ2 (B2)

(25)

■ ZEN支持软件功能

注：始终使用ZEN-SOFT01-V4作为V2 CPU单元的支持软件。

● 创建梯形图程序

可以轻松创建ZEN梯形图程序。

注：插入输入位时将显示编辑输入对话框。在编辑输入对话框中还要设置定时器、计数器和其他参数设置。不能在编辑输出对话框中设置。

● 监控梯形图程序

通过使用连接电缆(ZEN-CIF01)连接到ZEN，可以从支持软件监控工作状态。

● 模拟梯形图程序

使用模拟功能，不连接ZEN就可以检查是否执行正确的操作。

● 打印梯形图程序

可以打印梯形图程序、 I/O注释、定时器、计数器和其他参数设置。

注：通信型CPU单元不能同时使用RS-485通信和ZEN监控功能。

● 还可以使用支持软件来保存文件和编辑注释。

有关详情，请参见ZEN支持软件操作手册。

(26)

外形尺寸（单位：mm）

■ CPU单元

● 电池单元的外形尺寸

Q4

I 6 I 7 I 8 I 9 I a I b

Q6

Q5 Q7

20C1AR-A-V2 60 70

90 80

112.5 122.5 4.7

˄⒥ࡼ˖13ҹϟ˅

90 80

4.7

˄⒥ࡼ˖13ҹϟ˅

60 (112.5) * 80

2-M4 4.5

5.5

45

44 56

45

44 56

ऩܗᅝ㺙ᄨ

ᅝ㺙ᄨࡴᎹሎᇌ

⊼˖Փ⫼M4㶎䩝ᅝ㺙Ǆ

* ᣀোЁⱘሎᇌЎᏺ20⚍I/OⱘᴎൟǄ

带10点I/O的CPU单元 ZEN-10C @@@-@-V2

带20点I/O的CPU单元 ZEN-20C @@@-@-V2

Q4

I 6 I 7 I 8 I 9 I a I b

Q6

Q5 Q7

20C1AR-A-V2

ZEN-BAT01

45 45 44

87.5 70

17.5 17.5 122.5

140

ᏺ10⚍I/OⱘCPUऩܗ ᏺ20⚍I/OⱘCPUऩܗ

(27)

■ 扩展I/O单元

■ 电源单元

■ 附件（另售）

97 45 90 97

7.6

54 17.5

44

90 2

2

2-φ3.5

35 ϸϾˈM3

ᅝ㺙ᄨࡴᎹሎᇌ DINᇐ䔼䩽

˄Փ⫼⒥⠛˅

ZEN-8E1 @@

90

70 56

45

44 60

4.7

˄⒥ࡼ˖13ҹϟ˅

80

60 80

2-M4 ᅝ㺙ᄨࡴᎹሎᇌ

ZEN-PA03024

● 电池单元 ZEN-BAT01

● 盒式存储器 ZEN-ME01

● 连接电缆

ZEN-CIF01

电缆长度：2m

(28)

■ 安装附件（另售）

选择ZEN可编程继电器的注意事项

■ 与先前型号相比的不同之处

• 带DC 电源的 CPU 单元和扩展 I/O 单元的电源和晶体管输出电压范围已经扩展到 DC10.8 ～ 28.8V。

• 扩展I/O 单元的宽度已经减半，仅提供 8 点机型。

•CPU 单元和扩展 I/O 单元之间的连接方法已经改变。

• 双定时器操作已经添加的定时器。

• 多日操作和脉冲输出操作已经添加到周定时器。

• 添加了8 位计数器和 8 位比较器。

• 模拟量输入的精确度已经提高到±1.5% FS。

• 周定时器和日历定时器的定时精度已经增加到每月±15s 或更少 (25°C)。

• 添加了澳大利亚和新西兰白天省时(DST) 设置。

• 添加了带RS-485 通信的 CPU 单元和经济型 CPU 单元。

•CPU 单元和扩展 I/O 单元外壳的散热夹缝已经取消，防止异物进入。

型号已经变更以显示功能的改进。

先前型号

新的型号

ZEN-@C@@@-@ （V1之前的CPU单元）

ZEN-@C@@@-@-V1 （V1 CPU单元）

ZEN-@E@@ （4E/8E型扩展I/O单元）

ZEN-@C@@@-@-V2 （V2 CPU单元）

ZEN-8E1@@ （8E1型扩展I/O单元）

1 35±0.3

7.3±0.15

27±0.15

4.5

15 25 25

10 15 (5) *

25 25 10

*ᣀো()Ёⱘ᭄ᄫᰃPFP-50Nⱘ໪ᔶሎᇌǄ 1,000 (500) *

● 安装导轨 PFP-100N PFP-50N

15 25 25 1,000 4.5

25 25 15

10 1

24 27 35±0.3

16

1.5 29.2

10

PFP-100N2

4.8 1.3

35.5 35.3 1.8

1

1.8 10

6.2

M4ᔍㇻൿ೜

50

11.5

10 M4×8 ᑇ༈㶎䩝

● 终端板

PFP-M

⁵

16 12

44.3

34.8

16.5

● 隔片 PFP-S

盒式存储器、连接电缆和电池单元没有变更，可以随新产品使用。

(29)

● 从先前单元转换时的注意事项

• 扩展I/O 单元先前机型无法连接到 V2 CPU 单元。

• 使用中继器输出的ZEN-8E1@R 扩展 I/O 单元需要连接到电源。

• 无法将使用DC 电源的 ZEN-@C@D@-D-V2 CPU 单元连接到使用 AC 输入的扩展 I/O 单元。

• 当使用DC 输入的扩展 I/O 单元连接到使用 AC 电源的 CPU 单元时，电源间的噪声抗扰性为 1kv(IEC 61000-4-4)。

• 继电器输出的每个接点还是8A，但是所有接点的总输出必须为以下所示：带10 点 I/O 的单元：20A 以下（通信型 CPU 单元 15A 以下）

带20 点 I/O 的单元：40A 以下扩展I/O 单元： 20A 以下

• 始终使用ZEN-SOFT01-V4 作为 V2 CPU 单元的支持软件。

• 带DC 电源的 CPU 单元的输入接线不同于 V1 之前版本 CPU 单元的接线。请参见以下插图。

■ 变更

● 额定值和规格 CPU单元

项目 V2 单元 V1 单元 V1 之前版本的单元

额定电源电压 带DC电源的型号 DC10.8～28.8V DC20.4～26.4V

功耗 带AC电源的型号 请参见第7页上的额定值。 30VA以下

（连接了3个扩展I/O单元）

带DC电源的型号 6.5W以下

（连接了3个扩展I/O单元）

浪涌电流 带AC电源的型号 带10点I/O的型号： 4.5 A以下

带20点I/O的型号： 4.5 A以下 40 A以下 带DC电源的型号 带10点I/O的型号： 30A以下

带20点I/O的型号： 30A以下

20 A以下

DC输入 I0～I3

（参见注1）

输入阻抗 5.3kΩ 5kΩ 4.8kΩ

ON电压 DC8V以上 DC16V以上

输入共模独立的共模端子内连到电源端子

DC输入 I4～I5

（参见注2）

输入阻抗 5.2～5.5kΩ 5kΩ

ON电压 DC8V以上 DC16V以上

OFF电压 DC3V以下 DC5V以下

模拟量输入 I4～I5

（参见注2）

输入阻抗 100kΩ以上 150kΩ以上

精度 ±1.5%FS （环境温度在额定范围内） ±10%FS （环境温度在额定范围内）

控制输出继电器输出 8A （对于每个输出）

所有输出的总数必须按如下所示：带10点I/O的单元： 20 A以下

（15A以下，针对通信型CPU单元）

8A （对于每个输出）

DC24V

䳔㽕COM᥹㒓Ǆ

ৃҹ䖯㸠῵ᢳ䞣䕧ܹǄ

+ − ^COM 䋳ᵕ(-) COM᥹㒓

䕧ܹ䆒໛

DC24V

+ − ^COM

䳔㽕COM᥹㒓Ǆ ℷᵕ(+) COM᥹㒓

䕧ܹ䆒໛

DC24V

+ − ^NC

ৃҹ䖯㸠῵ᢳ䞣䕧ܹǄ 䕧ܹ䆒໛

V2和V1 CPU单元 V1之前版本的CPU单

COM接线依赖于所使用的是负共模或正共模。输入电路共模端子内连到电源电路的阴极(−)。

注：I4和I5 （针对20点I/O的CPU单元为Ia和Ib）不能用作模拟量输入端子。

欧姆龙ZEN-10C4AR-A-V2样本可编程继电器选型手册_广州菱控

ZEN V2 单元

使用增强功能和更高精确度， 应用 范围更广

纤巧本体 （70mm宽 ×

使用LCD和操作按钮可进行简单编程。 （参见注1）

此单个单元轻松提供继电器、 定时器、 计数器和时间切换 功能。

使用扩展I/O单元可轻松扩展， 最多允许44点I/O。 （参见 注2）

系列中还新增了经济型和通信型CPU单元。

每周定时器得以提高 （参见注1） 定时确度得以增强， 每 月偏差不超过±15s。 还新增了多日操作和脉冲输出操作。

从以下两个电源选件中选取 ：

此文档中的信息适用于V2单元。

有关与先前产品差异的详细信息， 请参见第28页。

功能

■ 轻松简单编程实现小规模控制自动化 保存空间、 接线和安装步骤

×

轻松编程

灵活扩展支持44点I/O

带模拟功能的支持软件

其他多种功能

■ V2 CPU单元的增强功能 改进的周定时器和日历定时器功能

系列新增经济型机型

DC12～24V线路电压作业

扩展I/O单元的大小降低一半 （35mm宽）。

系列新增RS-485通信机型

更精确的模拟量输入

新增双定时器

■ 系列配置

CPU单元

扩展I/O单元

电源单元

支持软件

型号结构

■ 型号图例

● CPU单元

● 扩展I/O单元

■ 型号列表

● CPU单元和扩展I/O单元

● 电源单元

● 附件 （另售）

● 安装附件 （另售）

系统配置

■ 额定值

■ 性能

■ 通信规格 （通信型CPU单元）

■ 认证标准

■ 输入规格

● CPU单元 AC输入 （不绝缘）

DC输入 ： 对于带10点I/O的单元为I0～I3， 对于带20点I/O的单元为I0～I9 （非绝缘）

DC输入 ： 对于带10点I/O的单元为I4和I5 ， 对于带20点I/O的单元为Ia和Ib （非绝缘）

● 扩展I/O单元 AC输入 （不绝缘）

DC输入 （ZEN-8E1DR ： 非绝缘， ZEN-8E1DT ： 光电耦合器输入绝缘）

■ 输出规格 （CPU单元和扩展I/O单元）

带继电器输出的单元

带晶体管输出的单元

电气寿命曲线 （参考值）

连接

■ 输入连接

● 使用AC电源的单元

10点I/O的CPU单元和扩展I/O单元

20点I/O的CPU单元和扩展I/O单元

连接使用DC输入的扩展单元

● 带DC电源的单元

带10点I/O的CPU单元

带20点I/O的CPU单元

扩展I/O单元

■ 输出连接

● 带继电器输出的单元

标准LCD型CPU单元、 LED型CPU单元和经济型CPU单元

通信型CPU单元 扩展I/O单元

● 带晶体管输出的单元

不带显示器的标准LCD型CPU单元和LED型CPU单元

扩展I/O单元

各部分名称

■ 标准LCD型、 经济型和通信型CPU单元 （例如， 不包括ZEN-@C2@@-@-V2型号）。

● 带10点I/O的CPU单元

● 带20点I/O的CPU单元

显示屏幕

图标含义

操作按钮

操作按钮名称和操作

使用增强功能和更高精确度，应用范围更广

纤巧本体（70mm宽 ×

使用LCD和操作按钮可进行简单编程。（参见注1）

此单个单元轻松提供继电器、定时器、计数器和时间切换功能。

使用扩展I/O单元可轻松扩展，最多允许44点I/O。（参见注2）

每周定时器得以提高（参见注1）定时确度得以增强，每月偏差不超过±15s。还新增了多日操作和脉冲输出操作。

从以下两个电源选件中选取：

有关与先前产品差异的详细信息，请参见第28页。

■ 轻松简单编程实现小规模控制自动化保存空间、接线和安装步骤

■ V2 CPU单元的增强功能改进的周定时器和日历定时器功能

扩展I/O单元的大小降低一半（35mm宽）。

● 附件（另售）

● 安装附件（另售）

■ 通信规格（通信型CPU单元）

● CPU单元 AC输入（不绝缘）

DC输入：对于带10点I/O的单元为I0～I3，对于带20点I/O的单元为I0～I9 （非绝缘）

DC输入：对于带10点I/O的单元为I4和I5 ，对于带20点I/O的单元为Ia和Ib （非绝缘）

● 扩展I/O单元 AC输入（不绝缘）

DC输入（ZEN-8E1DR ：非绝缘， ZEN-8E1DT ：光电耦合器输入绝缘）

■ 输出规格（CPU单元和扩展I/O单元）

电气寿命曲线（参考值）

通信型CPU单元扩展I/O单元

■ 标准LCD型、经济型和通信型CPU单元（例如，不包括ZEN-@C2@@-@-V2型号）。

■ 不带显示器的LED型CPU单元（例如， ZEN-@C2@@-@-V2型号）

● 使用扩展I/O单元的注意事项：可以连接 3 个扩展 I/O 单元。

除去 CPU 单元一端的扩展单元连接器罩盖部时，使用 Phillips 螺钉除去罩盖部螺钉，然后在罩盖部间隙中插入平口螺丝刀以除去罩盖部，如右侧所示。

1. ^{其他位输出功能}

^{使用保持定时器}

4. ^{计数器操作}

5. ^{8位计数器操作}

6. 每周定时器操作（仅用于标准型、经济型和通信型CPU单元）

7. 日历定时器操作（仅用于标准型、经济型和通信型CPU单元）

显示器设置（仅用于标准型、经济型和通信型CPU单元）

9. ^{模拟量比较器操作}

12. 按钮输入位的规格（仅用于标准型、经济型和通信型CPU单元）

■ 密码功能（仅用于标准型、经济型和通信型CPU单元）

外形尺寸（单位：mm）

■ 附件（另售）

■ 安装附件（另售）
