２１

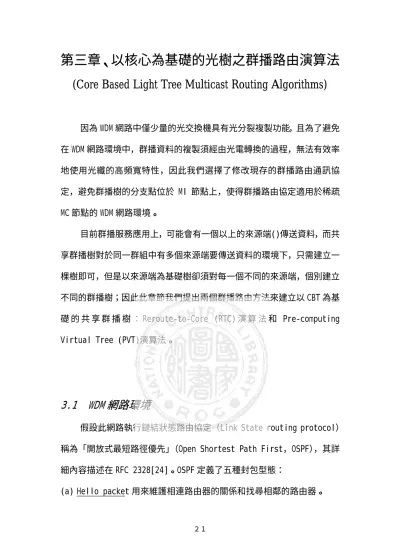

第三章、以核心為基礎的光樹之群播路由演算法 (Core Based Light Tree Multicast Routing Algorithms)
因為 WDM 網路中僅少量的光交換機具有光分裂複製功能，且為了避免 在 WDM 網路環境中，群播資料的複製須經由光電轉換的過程，無法有效率 地使用光纖的高頻寬特性，因此我們選擇了修改現存的群播路由通訊協 定，避免群播樹的分支點位於 MI 節點上，使得群播路由協定適用於稀疏 MC 節點的 WDM 網路環境。
目前群播服務應用上，可能會有一個以上的來源端()傳送資料，而共 享群播樹對於同一群組中有多個來源端要傳送資料的環境下，只需建立一 棵樹即可，但是以來源端為基礎樹卻須對每一個不同的來源端，個別建立 不同的群播樹；因此此章節我們提出兩個群播路由方法來建立以 CBT 為基 礎 的 共 享 群 播 樹 ： Reroute-to-Core (RTC) 演 算 法 和 Pre-computing Virtual Tree (PVT)演算法。
3.1 WDM 網路環境
假設此網路執行鏈結狀態路由協定（Link State routing protocol）
稱為「開放式最短路徑優先」（Open Shortest Path First，OSPF），其詳 細內容描述在 RFC 2328[24]。OSPF 定義了五種封包型態：
(a) Hello packet 用來維護相連路由器的關係和找尋相鄰的路由器。
２２
(b) Database Description packet 用來讓兩個路由器間的網路拓樸資料 庫內容同步一致的動作。
(c) Link State Request packet 當兩路由器的網路拓樸資料庫內容同步 一致後，仍有些資料無法得知時，則利用此封包去要求該資訊。
(d) Link State Update packet 用 來 發 送 更 新 的 LSA （ Link State Advertisement）資訊給其他路由器。
(e) Link State Acknowledge packet 是當路由器收到更新的 LSA 後，所 回應給產生更新 LSA 的路由器。
路 由 器 會 根 據 當 時 與 它 相 鄰 的 聯 接 情 形 發 出 包 含 LSA 訊 息 的 封 包
（Database Description packet、Link State Update packet），以期能 告訴其他路由器關於此項訊息，因此利用上述的 OSPF 五種封包就能使得 網路上所有的路由器(節點)都知道整個網路的拓樸情形。
圖 3-1 Hello Packet format RouterDeadInterval
Common Header type=1 (24 byte)
HelloInterval Rtr Pri
Network Mask Option
31
0 16
２３
圖 3-2 LSA header format
然而，從原本 OSPF 封包格式中並無法得知網路上那些節點具有光分 裂複製的功能，為了使所有節點得知這訊息，在 OPSF 格式中的選擇(Option) 欄位中第一、二、和八位元為保留位元，目前尚未被使用到，因此我們使 用第一位元來標記為是否具有光分裂複製功能，稱為 SC（Splitting Capability）。如果節點具有光分裂複製功能，當在送 Hello packet 時就 將選擇(Option)欄位中的 SC 位元設成 1，讓鄰近的節點知道此節點是否具 有光分裂複製的功能。當在送出包含有 LSA 訊息的封包時，如果節點具有 光分裂功能時，就在 LSA 標頭檔(header)的選擇欄位中的 SC 位元設成 1，
因此每一路由節點都能夠知道目前網路拓樸結構，和具有光分裂複製功的 節點分佈情形。
在 WDM 網路中，每一個節點都具有 ADD-DROP 多工器(ADD-DROP MULTIPLEXER, ADM)元件，利用 ADM 元件如果節點為群播成員則接收進入
LS age LS type
Link State ID Advertising Router LS sequence number
LS checksum length
DC EA N/P MC E DC EA N/P MC E
0 16 31
Option
SC
２４
之光波資料並不再傳遞此光訊號；如果節點不為群播成員則不接收進入之 光波資料，讓光訊號通過，但 ADM 無法在光範疇中同時接收光訊號並讓光 訊號通過；Maher Ali 等人在[23]提出 Tap-and-Continue(TaC)元件可在 光範疇中同時接收光訊號並讓光訊號通過，使得節點如果為群播成員而且 還有連結著此群組的下游成員(downstream member)，則接收進入之光波 資料並讓光訊號通過，但只能服務一個下游節點。節點具有波長轉換 (wavelength conversion)功能可以將進入的波長轉換成不同的波長來傳 遞資料，所以沒有波長連續的限制，而且波長之轉換技術無須光電轉換即 可在光的範疇中完成[30,31]，因為波長可以轉換使得波長的選擇使用更 有效率；如果 MC 節點不具有波長轉換之功能，則分裂複製之波長和進入 之波長必須使用相同的波長頻率，例如以波長λ1進入 MC 節點則分裂複製 之波長也必為波長λ1，如果輸出埠(output port)的光纖上波長λ1已經被 使用，而且尚有其他波長未被使用，因為無法轉換波長，因此產生波長碰 撞(wavelength conflict)之情形，而造成分裂複製出來的波長無法拿來 使用；如果 MC 節點具有波長轉換的功能，只要光纖上還有可用之波長，
即可以容易克服波長碰撞之情形，而群播成員收不到資料的機率就會變 小，為了更有效率使用波長，和讓光分裂複製元件更能充分發揮其功能，
論文中因此假設 MC 節點能夠具有波長轉換(wavelength conversion)功 能。
以建立核心為基礎共享樹的方法，允許所有群播成員可以藉由相同共 享樹來傳送與接收資料，資料的傳送的方式是將資料送往核心節點，再由 核心點將資料轉送(forward)給其他的群播成員，因此核心節點所要負責
２５
的工作就是將資料複製並轉送給此群組的所有成員，在 WDM 網路環境中，
為了避免光電轉換，因此核心節點要在全光學(all-optical)環境下複製 資料，則核心節點必須為 MC 節點(有光分裂複製之功能)。
在群播中，每一個群播群組會有一個核心節點，核心節點選取則是由 一堆節點中挑選，稱為候選核心集合(candidate core set)，而核心節點 影響著群播樹的建構及效率，以地理角度而言，希望核心節點盡量位於網 路拓樸之中心處；以全光學群播(All-optical multicast)角度而言，希 望核心節點為 MC 節點；依照不同的思考角度來選擇候選核心集合，核心 節點要在全光學(all-optical)環境下複製資料，因此核心節點須為 MC 節 點。因為光分裂複製元件非常昂貴，所以在 MC 節點佈建時，挑選網路上 的節點升級為 MC 節點，會以核心節點優先升級為 MC 節點；因為核心節點 優先升級為 MC 節點，所以候選核心集合為 MC 節點集合中的一部分(Core set ⊂ MC set)。
此篇論文我們提出兩個探索式(heuristic)的群播路由方法來建立以 CBT 為 基 礎 的 共 享 群 播 樹 ： Reroute-to-Core (RTC) 的 演 算 法 和 Pre-computing Virtual Tree (PVT)的演算法。
２６
3.2 繞路至核心演算法 (Reroute-to-Core Algorithm)
以原本 CBT 通訊協定[7]在稀疏 MC 節點的 WDM 網路中建立群播樹，則 有可能會造成群播樹的分支處位於 MI 節點上。Reroute-to-Core (RTC)方 法主要就是修改原本 CBT 通訊協定，使群播樹的分支處都位於 MC 節點上，
使修改過後的 CBT 通訊協定在 WDM 網路中不須經由光電轉換處理。
3.2.1 共享群播樹的建立
傳統 CBT 通訊協定[11]中說明當網路上一節點要加入一群播群組 時，會根據自己的路由表（routing table）往核心(Core)節點方向送出 JOIN_REQUEST 訊息，此訊息在往核心節點的路徑上遇到已經在此群組的群 播樹上的節點，稱為 On-tree Router，則此 On-tree Router 會回覆一 JOIN_ACK 訊息並不再轉送這 JOIN_REQUST 訊息，如果沒遇到 On-tree Router，則 JOIN_REQUEST 訊息最後會送到核心節點，並由核心節點回覆 JOIN_ACK 訊息；當欲加入的節點收到 JOIN_ACK 訊息，則代表此群播樹藉 由此 On-tree Router 的延伸可以將資料傳送給欲加入的節點。如果是由 On-tree Router 回覆 JOIN_ACK 訊息，則此 On-tree Router 很有可能變成 為群播樹的分支點，如果此 O-tree Router 為 MI 節點則無法在光範疇中 複製資料，為了避免群播樹的分支點為 MI 節點，因此我們在回覆 JOIN_ACK 訊息的節點條件方面做了以下三項限制，節點只須符合下列其中一點才可 以回覆 JOIN_ACK 訊息：
２７
（1） On-tree Router 為 MC 節點。
（2） On-tree Router 為目前群播樹的葉子節點(leaf node)，因為利用 Tap-and-Continue(TaC)的功能便能將資料擷取並通過光訊號給一 個下游成員。
（3） 此群組之核心節點。
以圖 3-3 為例，節點 4、6、16 為 MC 節點，節點 14 為核心節點，節 點 1、5、6、7、8、12、17 為群播成員依序加入，因為共享樹的成員都能 夠在同一群播樹上傳送和接收資料，因此沒有特定的來源端和目的端；圖 3-3(a) 節點 1 要加入時，會送出 JOIN_REQUEST 訊息往核心方向，因為往 核心方向路徑上並未碰到 On-tree Router，所以由核心節點 14 回覆 JOIN_ACK，符合第三項的限制，因此建立路徑 1-4-8-13-14；圖 3-3(b)、
(c) 節點 5、7 要加入，因符合第三項的限制，則分別建立路徑 5-9-14、
7-11-10-14；圖 3-3(d)節點 8 加入時，因為已經在群播樹上，因此利用 TaC 功能便能接收到資料；圖 3-3(e) 、(f)節點 12、17 加入時，皆會遇 到 On-tree Router 節點 13，因為節點 13 為不符合條第 1 和 2 項的限制，
所以分別建立路徑 12-13-14、17-13-14。
２８
