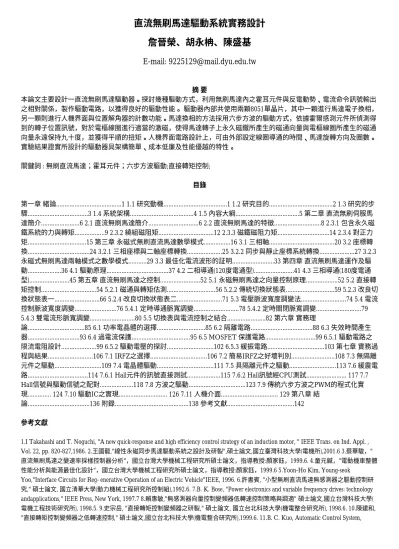

直流無刷馬達驅動系統實務設計 詹晉榮、胡永柟、陳盛基
E-mail: [email protected]
摘 要
本論文主要設計一直流無刷馬達驅動器。探討幾種驅動方式，利用無刷馬達內之霍耳元件與反電動勢、電流命令訊號輸出 之相對關係，製作驅動電路，以獲得良好的驅動性能。 驅動器內部共使用兩顆8051單晶片，其中一顆進行馬達電子換相，
另一顆則進行人機界面與位置解角器的計數功能。馬達換相的方法採用六步方波的驅動方式，依據霍爾感測元件所偵測得 到的轉子位置訊號，對於電樞線圈進行適當的激磁，使得馬達轉子上永久磁鐵所產生的磁通向量與電樞線圈所產生的磁通 向量永遠保持九十度，並獲得平順的扭矩。人機界面電路設計上，可由外部設定線圈導通的時間、馬達旋轉方向及圈數。
實驗結果證實所設計的驅動器具架構簡單、成本低廉及性能優越的特性。
關鍵詞 : 無刷直流馬達；霍耳元件；六步方波驅動;直接轉矩控制;
目錄
第一章 緒論...1 1.1 研究動機...1 1.2 研究目的...2 1.3 研究的步 驟...3 1.4 系統架構...4 1.5 內容大綱...5 第二章 直流無刷伺服馬 達簡介...6 2.1 直流無刷馬達簡介...6 2.2 直流無刷馬達的特徵...8 2.3.1 包含永久磁 鐵系統的力與轉矩...9 2.3.2 繞組磁阻矩...12 2.3.3 磁鐵磁阻力矩...14 2.3.4 對正力 矩...15 第三章 永磁式無刷直流馬達數學模式...16 3.1 三相軸...20 3.2 座標轉 換...24 3.2.1 三相座標與二軸座標轉換...25 3.2.2 同步與靜止座標系統轉換...27 3.2.3 永磁式無刷馬達兩軸模式之數學模式...29 3.3 最佳化電流波形的証明...33 第四章 直流無刷馬達運作及驅 動...36 4.1 驅動原理...37 4.2 二相導通(120度電通型)...41 4.3 三相導通(180度電通 型)...45 第五章 直流無刷馬達之控制...52 5.1 永磁無刷馬達之向量控制原理...52 5.2 直接轉 矩控制...54 5.2.1 磁通與轉矩估測...56 5.2.2 傳統切換狀態表...59 5.2.3 改良切 換狀態表一...66 5.2.4 改良切換狀態表二...71 5.3 電壓脈波寬度調變法...74 5.4 電流 控制脈波寬度調變...76 5.4.1 定時導通脈寬調變...78 5.4.2 定時關閉脈寬調變...79 5.4.3 雙電流形脈寬調變...80 5.5 切換表與電流控制之結合...82 第六章 實務理
論...85 6.1 功率電晶體的選擇...85 6.2 隔離電路...88 6.3 失效時間產生 器...93 6.4 過電流保護...95 6.5 MOSFET 保護電路...99 6.5.1 驅動電路之 限流電阻設計...99 6.5.2 驅動電壓的探討...102 6.5.3 緩振電路...103 第七章 實務過 程與結果...106 7.1 IRFZ之選擇...106 7.2 簡易IRFZ之好壞判別...108 7.3 無隔離 元件之驅動...109 7.4 電晶體驅動...111 7.5 具隔離元件之驅動...113 7.6 緩震電 路...114 7.6.1 Hall元件的訊號直接測試...115 7.6.2 Hall訊號經CPU測試... 117 7.7 Hall信號與驅動信號之配對...118 7.8 方波之驅動...123 7.9 傳統六步方波之PWM的程式化實 現... 124 7.10 驅動IC之實現... 126 7.11 人機介面... 129 第八章 結
論...136 附錄...138 參考文獻...142 參考文獻
