應用電路介紹

目的

這個實驗讓同學熟習一些常用簡單的電子電路，包括光偵測電路，二極體的整流 電路，電壓限制電路，二極體開關等

這個實驗一定要預習，雖然項目較多，但都很簡單。只要瞭解原理（都寫在步驟中，請詳讀），很 快就能做完。不然---（你可能要自己找時間補做）

儀器

信號產生器、示波器、數位電錶 麵包板、接線及香蕉插座零件盒各一 有接頭之金屬盒（內有一麵包板）

二極體1N4148 4 枚；

紅光LED 二枚；

藍光LED 一枚；

紅外線LED 一枚；

運算放大器 LF411，LM741 各一枚；

光二極體 OSD15-5T 一枚；

光敏電阻 一枚；

電阻、電容 若干（依實驗需要）

實驗步驟

＜一＞全波整流器

全波(full-wave)整流電路可以讓正和負半週期的弦波訊號都通過，但把其中半週 期的訊號反相，結果輸出的訊號均為同一極性，即均為負或正電壓。這裡我們要做 的是所謂的橋式整流器(Bridge rectifier)，由4個二極體構成，最常用在直流電源供應 器的設計中。

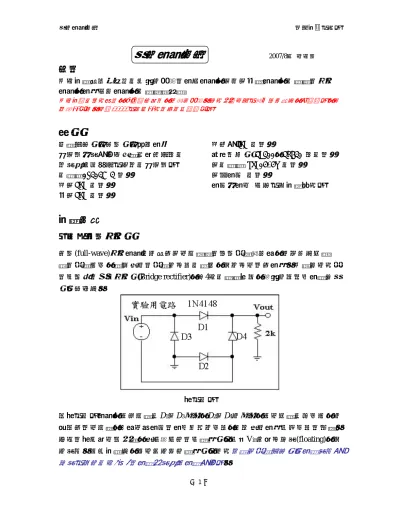

圖（一）

如圖（一）電路，在正半週時D1和D3導通，D2和D4不導通，在負半週時則相反，不 管在正或負半週，通過負載電阻的電流方向均相同，因此輸出電壓保持相同的符號。

下面的圖比較容易瞭解，輸入部分用的是變壓器，保證Vin兩端為浮接(floating)，即 不接地。在本實驗中，我們並不使用變壓器，但要注意把訊號產生器的電源接地線 浮接（即用一個3對2的電源轉接頭在電源線上）。

第1 頁

1. 仔細接好電路，特別注意二極體的極性（即方向性），我們這裡還不希望有太 多的surprise！

2. Vin輸入振幅為10V之60Hz弦波信號（DC offset調為零），畫出Vin和Vout。

Wait

然後（確定探針的GND沒接在任一輸入端）再觀察Vout。

3. 輸出接一瀘波電容C到地。接線如下圖（二）：此即形成一個常用的所謂未經穩 壓（unregulated）直流電源供應器的靈魂部分。

圖（二）

(a) Vin仍用振幅10V、60Hz之弦波輸入，C用22μF（注意電解質電容的極性），畫出 Vout。並注意輸出電壓的不平整（即漣波，ripples）情形，記錄其漣波大小。

第2 頁

(b) 將C換為470μF，結果有何變化，漣波現在有多大？這樣合理嗎？

(c) 現在將電路中標記c的二極體移去，用來模擬此二極體被燒壞的情形，Vout的 波形變成怎樣？假如將二極體c兩端短路，結果如何？解釋你看到的波形。（注 意！別把二極體a或d之兩端短路！）

直流電源供應器介紹

不管是半波或全波整流器的輸出電壓都含有很大的波動部分，並不適合用作一般電 子電路的直流電源。一個直流電源供應器除了變壓器及整流電路外，在後面還會接 上一個由電容構成的濾波器(filter)濾掉大部分的波動。若要更精密的直流電源，

則必須再接一個穩壓調節電路(voltage regulator)。下圖是直流電源供應器的結構 方塊圖及每一級的輸出波形。穩壓調節電路則有現成的IC可供使用（例如7805，

7905，317，337等），最簡單的電路則是用一個Zener二極體即可（用它反向崩潰的 部分）。

＜二＞二極體開關

二極體可以用作高頻小訊號的開關，常用在微波電路。這裡主要是利用二極體在 不導通時，小訊號的電阻很大，而導通後，小訊號電阻變得很小。所謂二極體的 小訊號電阻是指，在固定的二極體直流電流與電壓靜態偏壓點(quiescent point, 簡稱Q-point)附近，極小的電壓變化　V，可以產生微小的電流變化　I，如下圖（三）

所示，比值Δ /

V

I

r

圖（三）

假設二極體的I-V特性可以用理想二極體方程式表示：

) 1 ( ^/ −

= _S ^{VD VT}

D

I e

I

其中IS為逆向飽和電流，VT=kB

T/q(在300K時約為25.8mV)，k

第3 頁

是絕對溫度，q是基本電荷常數。當二極體處於逆向偏壓狀態，ID = − IS，rd~8 。當 二極體在順向偏壓，可證明:

r

順向電流愈大，rd愈小。在ID =1mA時，rd為25.8Ω。

考慮下圖用4個二極體構成的二極體開關(此種電路稱為balanced diode switch)，注 意他們和全波整流器的差別。輸入與輸出都是使用電容耦合，故僅適用於AC訊號。

輸入和輸出導通與否是由VD+和VD-來控制。當VD+和VD-均為零時，D1 4均不導通，

Vin和Vout之間不通。當適當的調整VD+ 和VD-，例如VD+ = 5V，VD- = -5V，使得D1 4 均導通，對AC的小訊號而言，順向偏壓的二極體相當於一個電阻rd，只要電流ID夠 大，rd足夠小，Vin和Vout就可導通。由導通後的等效電路可以看出，當rd<<R，輸 入和輸出端之間的AC阻抗大小為(rd+rd)//(rd+rd)= rd（在高頻時，足夠大的C可視為 短路），若rd遠小於負載電阻，rd便可視為短路。

圖（四）

二極體導通後的小訊號等效電路：

1. 利用4個1N4148接成如圖(四)的電路，R用1kΩ電阻，C用47μF電解電容並聯一 100pF陶瓷電容，Vout接一1kΩ電阻負載到接地。VD+和VD-用直流電源供應器提供，

先設VD+ = 0V，VD-=0V，Vin輸入一振幅50mV，頻率10kHz的弦波訊號，用示波器 觀察輸出訊號，是不是遠較輸入訊號小。

2. 調整電源供應器（在tracking檔）使VD+ = −VD-，由0V到5V每隔0.5V，記錄輸出 訊號之振幅，以及R兩端之電位差VR（用電表）。畫出Vout振幅對VD+圖。每個二極

第4 頁

體通過的電流可由VR/2R求得，由此可求得rd。畫出Vout振幅對rd圖。是不是VD±在0 與±5V間切換，即可控制Vin和Vout間導通與否？

＜三＞精密整流器

前面步驟一介紹的全波整流器，在導通時輸出都會比輸入少掉一或二個二極體的順 向導通電位降(約0.7V)，當訊號很小時就無法有很好的整流效果。這裡介紹一個當 輸入訊號比0.7V小也可以用的精密整流電路。注意下圖(五)電路中的輸出訊號位 置，並不是op amp的輸出。二極體都用1N4148。記得要加正負15V電源。電路的原 理很簡單，當Vin>0時，D2導通（故有負回授連結），D1不導通，R2電位降為零，

Vout=0。當Vin<0時，D1導通（故有負回授連結），D2不導通，Vout = − (R2/R1)Vin

= −Vin。結果類似半波整流器，但導通時輸出會和輸入反相，而且不會有0.7V的電 位衰減。

1. 接好如圖（五）電路，輸入分別用振幅1V及0.1V的弦波，DC offset=0，頻率100Hz 左右的訊號，同時畫出Vout，Vin對時間的關係。二極體的0.7V導通時之電位降是 不是不見了？

2. 將兩個二極體都反向，重複上面步驟1，結果如何？輸出波形有改變嗎？

3. 將兩個二極體換為紅光LED，輸入用振幅5V，頻率小於3Hz的訊號（便於觀察），

你是不是可以看到D1和D2導通的情形？Vin為正的時候，哪一個LED導通？Vin 為負的時候呢？記得同時用示波器觀察輸入輸出的電壓值。

圖（五）

第5 頁

＜四＞光偵測電路

這一個實驗步驟，電路都裝置在一個特製的金屬盒內，用以阻擋外界光線，以及雜 訊。金屬盒並附有兩組博士端子（可接香蕉插頭），用來接直流電源，以及4個BNC 接頭（有兩個是shielding接機殼的，有兩個是shielding不接機殼的），用來接訊號。

下面照片即此金屬盒之正面、反面及內部的寫真。內部有一小型麵包板。直流電源 及接地請先接到麵包板兩側之插孔，再另外用線接入元件。內部接線假如有正負端 的請絞在一起（如照片）。

本實驗所使用金屬盒之照片 第一部份 光敏電阻(light-sensitive resistor)

這是最簡單測試光強度的電路，用的是電子街即可購得的光敏電阻，他是用 CdS(硫化鎘)做的。沒有照光時，電阻約幾百kΩ，照光時電阻減小，最小可達幾 百Ω。利用電阻對照光強度的關係，我們可以設計出下面的測試電路。

圖六.1

圖六.2 1. 在使用光敏電阻前，我們先要簡單的測試一下他的電阻對光的反應。光源就利用

一個紅光LED，串聯一個精密1kΩ電阻，如圖六.1之光源部分，測量Vsense（接BNC

第6 頁

接頭）即可得知通過LED的電流。光敏電阻（接BNC接頭，shielding無接機殼的）

則直接用電表的電阻檔測量電阻。LED靠近並對準光敏電阻。Vin則接直流電源 供應器。將金屬盒子蓋好。調整Vin，使得通過LED的電流分別為0、0.1mA、1mA、

2mA、3mA、4mA、5mA，測量光敏電阻的電阻變化，記錄對應不同電流的電阻 及Vin。

2. 現在要測試我們的光偵測電路了。圖六.1之光偵測電路部分，R用470kΩ電阻（大 約是光敏電阻沒照光時候的值），Vout接示波器。光源部分的Vin則改接訊號產 生器，波形調成如圖六.2中所示，為一0到Vp間之方波，週期約為5ms。調整Vp 使得LED導通時的電流為0.1mA，這裡要用示波器觀察Vsense的波形決定電流大 小。記錄Vout的訊號，示波器用AC couple來觀察。再調整Vp使得LED導通時的 電流為5mA，再觀察Vout。

3. 將紅光LED分別換為藍光LED和紅外線LED，重複上面1和2的實驗。比較一 下，不同波段的光源，結果一不一樣。

第二部分 光二極體(photodiode)

當光的強度較小時，或實驗需要較定量的數據時，光敏電阻就不太適用。一般是使 用所謂的光二極體。光二極體受到光的照射會產生光電流或光電壓，這和外接電路 有關，如下圖說明，這裡要特別注意光電流的方向和光電壓的極性。使用時也分兩 種模式，一是光電流（photoamperic）模式，一是光電壓(photovoltaic)模式，前者光 二極體兩個接腳保持零偏壓或逆向偏壓，後者則保持開路。前者適合亮度小的光偵 測，後者僅適合較大亮度的光。光電壓效應也用在太陽電池(solar cell)，也稱為PV cell (photovoltaic cell)。

這個實驗我們主要介紹光電流的偵測電路，這個電路在下學期的光學頻譜測量用得 到。另外特別注意，實驗用的光二極體很貴，小心使用，千萬不要將他從IC插座中 拔出，他的接腳很脆弱。

實驗中我們用的光二極體是英國Centronic的OSD15-5T silicon photodiode，面積 為15mm²，藍光的響應（response）較一般的光二極體強。他響應Resp.最大的波長 是在850nm，為紅外線，約為0.45A/W，即照射1mW的850nm光可得到0.45mA的光電流。

到460nm波長的藍光，響應則減小到0.2A/W。他的響應對波長曲線可以看參考資料中 光二極體的參考資料第11頁的Fig.29。另一個我們有興趣的參數叫做量子效率η

第7 頁

(quantum efficiency)，定義做入射一個光子可以獲得之光電子，可以由響應Resp.

求得：

R

e

= hf

η

其中h是菩朗克常數(Plank constant)，f是光的頻率，e是基本電荷。由式3可以看 出，對應相同的量子效率η，響應Resp.和光的頻率成反比。

光電流偵測電路基本是一個利用運算放大器接成的電流電壓轉換電路，或CCVS (current-controlled voltage source)。電路如下圖(七)。先不要看電容，即考慮 直流的行為。運算放大器的負端為虛擬接地，電位為0，光電流Iph流經Rf，輸出電 壓

V

= − R

⋅ I

圖（七）

圖(七)中光二極體旁並聯的電容Cs為其本身的等效並聯電容（在無偏壓時的值），

在高頻時對電路有很大的影響，會造成電流放大器不穩定。一般解決的方法是在R^f 並聯一電容C^f。假如實驗中假如測得op amp的輸出發生不預期的高頻振盪，你只要 在R^f並聯一約100pF的陶瓷電容即可。

光電流偵測電路所使用的op amp要選擇輸入端漏電流（或偏壓電流）很小的，一般 是用JFET input op amp。這裡你不必管這麼多，我們選用的LF411輸入的漏電流約 為50pA，對比於uA741的100nA數量級。

注意：LF411對靜電很敏感，很容易被靜電燒 掉，拿他時請用首先碰一下儀器（例如示波器）的金屬外殼。

1. 在金屬盒中接成圖(七)的電路（記好要留位置給LED光源），op amp用LF411，R^f 先用100kΩ。在電路的輸出再接一個用op amp uA741接成的反相電壓放大器，增 益為-10，電路可以參考實驗運算放大器的使用方法(一)中步驟一的電路。最後 的輸出再接到BNC接頭。接上正負電源，檢視線路是否振盪，若有振盪則依上面 說明加上100pF的C^f。

2. LED光源的接法和上面第一部份的步驟2一樣，這裡先用紅光LED。調整Vp使得LED 導通時的電流分別為0.1mA及1mA，觀察光偵測電路放大器的輸出訊號。估計一下 偵測到多少光功率的訊號（你必須參考參考資料中偵測器的資料）。

第8 頁

3. 圖（七）電路中的Rf換為1MΩ，先檢查電路有無振盪。LED光源電路中串聯的電 阻改為100kΩ，調整Vp使得LED導通時的電流為10μA，觀察光偵測電路放大器的 輸出訊號(用示波器的AC檔)。將Vp繼續調小，到多小的電流，光偵測電路偵測不 到光訊號？估計你的電路可以偵測到的最小光的功率。

4. LED光源分別換用藍光及紅外線的LED，重複步驟3。比較一下，不同波段的光源，

結果一不一樣。

預習問題

1. 說明橋式全波整流器的工作原理，並說明整流後之輸出訊號峰值會較輸入訊號 小1.4V，即兩個二極體導通的電位降。

2. 說明小訊號電阻的意義。由式1 證明式2。並計算在室溫（300K）時ID=0.1mA，

1mA 及10mA 的rd。

3. *若圖四電路中，VD+=-VD-，則A 和C 的電位為何？假設Vin 和Vout 都沒有DC 的 部分，則這樣的偏壓安排有何好處？（hint:考慮電容的充放電）

4. 說明步驟三精密整流器電路的工作原理。假如D1 和D2 都反方向接，輸出波形有 何變化？

5. 證明式3。並計算光二極體在850nm，Resp.為0.45A/W，對應的量子效率為多大？

在460nm 時Resp.為0.2A/W，對應的量子效率又為多大？這題你可以參考我們使 用的光二極體廠商的網頁http://www.centronic.co.uk。

6. 閱讀OSD15-5T 的基本資料，說明如何判斷他的正負極。他的逆向偏壓最大限制 為多大？

7. 查閱參考資料中LF411 的data sheet，畫出他的接腳圖。

數據分析與思考問題(有打*的為 BONUS ，加分題)

1. 整理每一步驟的數據結果並繪圖，並和理論值比較。回答步驟中的問題。

2. *利用一個輸出為12Vrms 的變壓器（輸入當然是110Vrms），橋式整流器，加上 電阻電容，以及崩潰電壓為10V 的Zener 二極體，設計一個輸出為10V的直流電 源供應器。他最大的輸出電流如何決定？

3. *你可不可以依所使用的元件特性，估計一下在步驟四第二部分所使用的光偵測 電路可偵測到的最小光電流的大小，以及光的功率。

4. 請根據步驟六第二部分的結果，以及你能夠在資料獲得的光二極體的資料，估計 你所使用的LED 的量子效率。LED 的量子效率定義為通過LED 一個電子的電量所 發射出的光子數。

5. *步驟三的精密整流器是一個半波整流器，你是不是能夠設計出一個精密的全波 整流器？hint：利用加法器。你也可以參考一下任何電子學的書籍運算放大器的部分。
