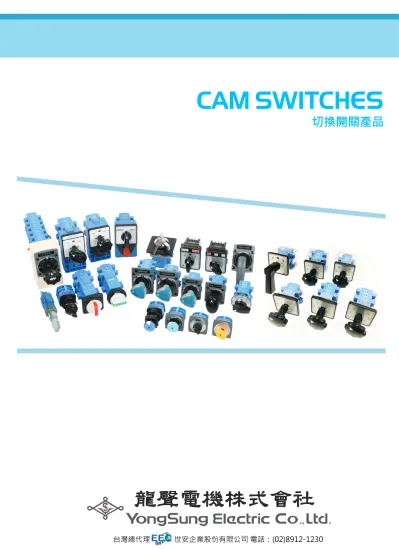

切換開關產品

(1)

CAM SWITCHES

切換開關產品

台灣總代理世安企業股份有限公司電話：(02)8912-1230 地址：新北市新店區寶橋路 235 巷 130 號 3 樓之 2

龍史電機株式會社

(2)

ㅣF e a t u r e sㅣ產品特色

1

YongSung Electric Co., Ltd.

CAM SWITCHES

(AC250V-10A,30A / DC125V-20A)

·All contact point of our cam switches are complete seal inside the main body and can add terminal safety cover(option).

·Special design the contacts of switches for current meter, when switching, contacts will keep close till switch process finished. By this design, we can protect CT perfectly.

·Contacts of cam switches are all perfect alignmented and with perfect cut off capability, use springs to provide high stress at the closed cotnacts, and all springs are isolated from power.

·Provide spring type automatic return、pull out operate model with obvious close/trip indicators for CB control.

■ ■ ■

For use on a flat surface of a type 1 enclosure

File No. E242380

■

^{KSC 4519}_No.₈₄₀₆

ㅣP a r t Ma t e r i a l sㅣ本體材質

ㅣP e r f o rmanc e Summa r yㅣ性能總攬

零件(Part ) 材質(Materials)

本體(Body) 耐熱ABS樹脂 (Heat resistance ABS Resin）

凸輪(CAM) 縮醛樹脂 (Acetal Resin)

接點(Contact) 銀氧化鎘合金 (Silver-cadmium oxide alloy)

端子(Terminal) 黃銅 (Brass)

螺栓(Bolt) 碳鋼 (Carbon Steel)

彈簧(Spring) 不鏽鋼 (Stainless steel)

壽命 (Lifetime) 機械壽命 (Mechanical) above 500,000 times (switching freq : 20times/min.) 電氣壽命 (Electrical) above 100,000 times (switching freq : 20times/min.) 絕緣阻抗 (Insulation resistance) above 100MΩ (DC 500V. Meg)

接點阻抗 (Contact resistance) below 50mΩ (initial value) 耐受電壓 (Withstand voltage) AC 2,500V/min (50~60Hz)

Endurance 10~55Hz, 1.5㎜

Malfunction 10~15Hz, 1.0㎜

Endurance 30g (300 ㎨)

Malfunction 10g (100 ㎨)

操作力道 (Operating force) 560g

環境溫度 (Ambient temperature) -25℃ ~ +40℃

相對濕度 (Relative humidity) 45 ~ 85%

震動耐受度

(Withstand vibration) 衝擊耐受度

(WIthstand impact)

所有切換開關產品之接點部分均完全的密封在本體之中，並標配接線端子安全保護蓋。

針對電流表用開關之特殊設計，在接點切換過程中，原接點斷開前保持接通(具動作重疊)，藉此可對 CT進行完善的保護。

開關的接點均完美對正且具自清動作，使用彈簧來使閉合接點保持高壓力，且彈簧不帶電。

提供自動彈簧複歸、拉出操作型式開關供斷路器操作使用，並具備清楚的投入/跳脫指示。

·

(3)

CAM SWITCHES ^<<

www.yongsungelec.co.kr

2

ㅣC o n t a c t R a t i n g - D N C 1 0 Aㅣ接點容量 - DNC 10A

額定絕緣電壓 (Rating insulation voltage) AC600V, DC250V

額定傳導電流 (Rating conductive current) 20A

額定電壓 (Rated votage) 110~120V 380~440V

AC 額定電流電阻性負載 (Resistive load) 20A 10A 6A

(Rated current) 電感性負載 (Inductive load) 6.6A 3.3A 1.65A

額定電壓(Rated votage) 110V 125V 220V

DC 額定電流電阻性負載 (Resistive load) 5A 4.4A 2.5A

(Rated current) 電感性負載 (Inductive load) 1A 0.9A 0.5A

Inductive load --- COSØ=0.4, T^0.95= 300ms ; Applied standard) --- KSC 4519, IEC 60947-5-1 AC600V, DC250V

35A

110~120V 220~240V 380~440V

AC 30A 30A 15A

20A 10A 5A

110V 125V 220V

DC 10A 8.8A 5A

2.5A 2.1A 1.2A

ㅣC o n t a c t Ra t i ng - DNC 30Aㅣ接點容量 - DNC 30A (定製品)

ㅣT y p e C l a s s i f i c a t i o n D i a g r a m - D N C 10A, 30Aㅣ訂購碼

S

Y D N C 2 1 0 1 0

DN TYPE CAM SWITCH

6 4 M E B W

2 : 2段(stage) 3 : 3段(stage)

: :

8 : 8段(stage) (Handle stage no.)切換段數

1 : 1組(block) 2 : 2組(block)

: :

12 : 12組(block) (M Type : 最大 12組 A,R,Q Type : 最大5組) (Contact block no.)接點數量

3 : 30。

4 : 45。

6 : 60。

9 : 90。

(Transfer angle)切換角度請參考標準接線圖 (refer to example of standard circuit)

電路號碼 (Circuit no.)

6 : 60x60 A : 60x80 B : 60x60 C : 60x72 D : 60x72 G : 60x69 (Front plate)前面板

M : 手動復歸(manual return) A : 自動復歸 (automatic retun) R : 拉出切換 & 自動復歸

(pulling turn & automatic return) Q : 45。自動復歸 + 90。拉出切換閉鎖 & 手動復歸

(45。automatic return + 90。pulling turn lock & manual return ) 把手復歸模式

(Handle return method)

W : 防水 (IP 56) 空白 : 一般型 (Waterproof type)防水型式 10 : AC 220V 10A

30 : AC 220V 30A (Contact rating)接點額定

B : 黑色(Black) R : 紅色(Red) 把手顏色(T,D除外) (Handle color)(T,D type except) (Handle type)

O : 指針型 (compass) R : 圓形滾邊 (chrysanthemum) E : 蛋型 (egg)

C : 小指針型 (small compass) P : 槍柄式 (pistol) G : 小槍柄式 (small pistol) T : 三角型 (triangle) D : draw

把手型式

※ 防水型 (W : IP56)為客製化訂製產品 (Water proof type (W : IP56) is manufactured by order.)

※ 把手復歸模式為 A,R,Q 時最大可裝5組接點 (Handle return A,R,Q type is limited to 5 contact block.)

額定絕緣電壓 (Rating insulation voltage) 額定傳導電流 (Rating conductive current)

額定電壓 (Rated votage)

電阻性負載 (Resistive load) 額定電流

(Rated current) 電感性負載 (Inductive load) 額定電壓(Rated votage)

電阻性負載 (Resistive load) 額定電流

(Rated current) 電感性負載 (Inductive load)

1

220~240V

Yong sung

(4)

www.yongsungelec.co.kr

3

Example of Basic Circuit (Voltmeter, amperemeter circuit , CS )ㅣ參考基本接線圖

(voltmeter, 3Ø 3PT circuit)

C4210 C7303(voltmeter, 3Ø 3PT circuit)

C4213 (amperemeter, 3Ø 2CT circuit) C4307 (amperemeter, 3Ø 3CT circuit)

(amperemeter, 3Ø 3CT circuit) C5330

3Φ3W

3Φ3W 3Φ3W

C3205 C3213

殘留接點(Residual contact)

Shape (60×60 Type)

開孔尺寸 (60×60)

3Φ4W 3Φ4W

VS VS

AS AS

AS

CS (2a-0-2a) CS (1a-0-1a,附1a+1b殘留接點)
