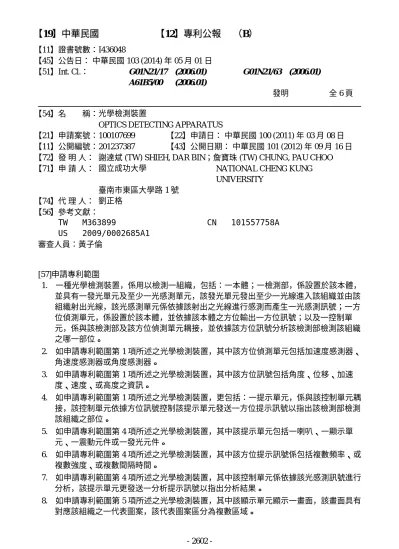

【11】證書號數：I436048 【45】公告日： 中華民國 103 (2014) 年 05 月 01 日 【51】Int. Cl.： G01N21/17 A61B5/00 (2006.01) (2006.01) G01N21/63 (2006.01) 發明 全 6 頁 【54】名 稱：光學檢測裝置
OPTICS DETECTING APPARATUS
【21】申請案號：100107699 【22】申請日： 中華民國 100 (2011) 年 03 月 08 日 【11】公開編號：201237387 【43】公開日期： 中華民國 101 (2012) 年 09 月 16 日 【72】發 明 人： 謝達斌 (TW) SHIEH, DAR BIN；詹寶珠 (TW) CHUNG, PAU CHOO 【71】申 請 人： 國立成功大學 NATIONAL CHENG KUNG
UNIVERSITY 臺南市東區大學路 1 號 【74】代 理 人： 劉正格 【56】參考文獻： TW M363899 US 2009/0002685A1 CN 101557758A 審查人員：黃子倫 [57]申請專利範圍 1. 一種光學檢測裝置，係用以檢測一組織，包括：一本體；一檢測部，係設置於該本體， 並具有一發光單元及至少一光感測單元，該發光單元發出至少一光線進入該組織並由該 組織射出光線，該光感測單元係依據該射出之光線進行感測而產生一光感測訊號；一方 位偵測單元，係設置於該本體，並依據該本體之方位輸出一方位訊號；以及一控制單 元，係與該檢測部及該方位偵測單元耦接，並依據該方位訊號分析該檢測部檢測該組織 之哪一部位。 2. 如申請專利範圍第 1 項所述之光學檢測裝置，其中該方位偵測單元包括加速度感測器、 角速度感測器或角度感測器。 3. 如申請專利範圍第 1 項所述之光學檢測裝置，其中該方位訊號包括角度、位移、加速 度、速度、或高度之資訊。 4. 如申請專利範圍第 1 項所述之光學檢測裝置，更包括：一提示單元，係與該控制單元耦 接，該控制單元依據方位訊號控制該提示單元發送一方位提示訊號以指出該檢測部檢測 該組織之部位。 5. 如申請專利範圍第 4 項所述之光學檢測裝置，其中該提示單元包括一喇叭、一顯示單 元、一震動元件或一發光元件。 6. 如申請專利範圍第 4 項所述之光學檢測裝置，其中該方位提示訊號係包括複數頻率、或 複數強度、或複數間隔時間。 7. 如申請專利範圍第 4 項所述之光學檢測裝置，其中該控制單元係依據該光感測訊號進行 分析，該提示單元更發送一分析提示訊號以指出分析結果。 8. 如申請專利範圍第 5 項所述之光學檢測裝置，其中該顯示單元顯示一畫面，該畫面具有 對應該組織之一代表圖案，該代表圖案區分為複數區域。 2602
-9. 如申請專利範圍第 1 項所述之光學檢測裝置，其中當該檢測部具有一發光單元及複數光 感測單元時，該發光單元與該等光感測單元之間的距離係相等。 10. 如申請專利範圍第 1 項所述之光學檢測裝置，更包括：一顯示單元，係可視於該光學檢 測裝置之一正面；至少一按壓控制元件，係位於該光學檢測裝置之該正面、或一背面或 一側面；及一移動控制元件，係位於該光學檢測裝置之該正面、或該背面或該側面，且 該控制單元係依據操作於該移動控制元件之一旋轉或一滑動而控制一顯示單元顯示。 11. 如申請專利範圍第 10 項所述之光學檢測裝置，其中該移動控制元件為一滾輪、一感應條 或一觸控介面。 圖式簡單說明 圖 1A 及圖 1B 分別為本發明較佳實施例之一種光學檢測裝置之正面示意圖與背面示意 圖； 圖 2 為本發明之光學檢測裝置使用狀況示意圖； 圖 3A 及圖 3B 分別為本發明提示單元之一實施態樣；以及 圖 4 為本發明之光學檢測裝置的功能方塊示意圖。 (2) 2603
-(4)
-(6)
