摘要

最近幾年 3D 顯示技術已經發展的非常迅速，然而雖然立體顯示器已漸漸成為市場的潮流，但觀 看 3D 立體影像所造成的視覺舒適度還是不甚理想，讓人無法長期凝視，因此 3D 立體影像呈現 變成了一門重要的課題。本研究注重於發展虛擬相機自動調節機制，具體作法為利用 OpenGL 實作立體呈現瀏覽 3D 模件的環境，而調整主要在探討不同的 3D 虛擬相機擺設方式、相機角度、

主體變動方位、視差分佈等變數所產生的立體影像，使絕大部份的視差都落在安全範圍內，讓使 用者瀏覽 3D 畫面時，可確保影像可融合，並且瀏覽過程中不會有太多的不舒服的感覺。

關鍵字：視覺舒適度，視差分佈，立體影像品質，立體顯示技術

Abstract

In recent years, the development of stereo display technologies progress fast. Although stereo display has become a leader in markets, it’s still not perfect due to the discomfort viewing experience. The stereo image becomes an important issue. In this study, we focus on the developing an algorithm for automatically adjusting virtual stereo cameras. We use OpenGL open source to implement the render interface. Control parallax distribution in safe range by adjusting virtual camera position, virtual camera convergence angle, object positions. When users watch the stereo image, they will not feel discomfort.

Keyword: Visual comfort, Parallax distribution, 3D image quality, 3D display technology.

內容

一、前言 ... 4

二、立體影像建模 ... 4

三、視差分佈分析處理 ... 6

四、基於影像自動調整 parallax 技術 ... 8

(1) 基於 Z 值(深度方向)壓縮 ... 8

(2) 基於立體相機視差分布(parallax distribution)改動兩相機的水平間距(baseline) ... 9

(3) 立體影像融合之舒適區間界定 ... 10

(4) 心理視覺驗證實驗 ... 12

五、結論 ... 14

六、參考文獻 ... 14

一、前言

早期於 1990 年代，3D 立體影像(Stereoscopic Display)已成為娛樂用途[1]，至近期 2009 年代 多部的 3D 電影從好萊塢上映，無不結合 3D 立體影像，創造了令人驚奇的感官。然而現今的 3D 顯示技術已逐漸的成熟，其中包含了顯示器解析度以及畫面更新頻率的提升，種種跡象顯示著未 來 3D 顯示器極有可能取代 2D 顯示器，雖然 3D 顯示器影像品質逐漸提升，但 3D 影像延伸出諸 多人因觀看問題，這是推動 3D 影像科技最主要的阻力。近期已有諸多的研究專注在立體影像觀 看的舒適問題，影響舒適問題主要為鬼影(Crosstalk)、閃爍(Flicker)、色偏、Shear distortion、keystone distortion、模糊(Blur)、Moire 現象等[2]。然而這些問題都可藉由軟體呈現技術去做改善[3]，使 得觀賞螢幕中的 3D 模型時可保有 3D 深度效果而不至於無法融合而導致不舒適的感官。

由文獻的探討可得知過大的視差產生觀看的不適[4]，傳統的改善方法是將左右影像對依照 特徵點匹配運算[5]，求出拍攝時左右兩相機的世界座標，再依據相機位置求取相關深度資訊，

並將左右兩影像依照深度資訊重建立體影像對，但這不僅需要龐大的運算更有可能造成極大的變 形與影像品質的降低，因此分析影像的視差直方圖(Disparity Histogram)分布是主要課題之一，透 過成像前的 3D 影像演算技術，不僅可以省去成像後再做校正的龐大計算及誤差，更可自動調整 雙眼視覺的像差，進而達到較佳的 3D 立體影像呈現效果。

二、立體影像建模

三維建模有諸多的方法，然而傳統以人力去畫製的模型大多需要具備專業的繪圖技術，以及 購置高階的繪圖設備，所以要快速的建立起擬真的立體模型，莫過於藉由多視角的影像拍攝並利 用空間關係去得到想要的物件的輪廓以及方位[6]。因此本研究藉由實際測試 Strata Foto 3D 建造 立體模型，此軟體的優點為[7] (1)可將鏡頭變形因素(lens distortion)修正，如此一來可以確保真實 度的品質 (2)特殊的編碼板(calibration mat)主要的作用為定位模型的位置如圖 1 (3)對於影像去背 功能也引入了 Adobe Photoshop，方便使用者分離三維建模的影像背景與模型主體 (4)生成 3D 模 型網格後，可即時的瀏覽模型細節的介面。

圖 1：Strata Foto 3D calibration mat 圖 2：Strata Foto 3D 範例圖

依照 Strata Foto 3D 的快速教學的五步驟，step 1-Print the calibration mat，step 2-Take photos 如圖 2，step 3-Mask the photographs，step 4-Build a 3D wire frame model，step 5-Build the Texture，

發現所建的模型失真度過大，故在此分享拍攝經驗以及拍攝時所遇到的問題；三維建模有幾個特

均勻可能造成後續修圖的困擾。拍攝角度設定為三種角度如圖 3，物件依照單一方向旋轉，且在 定位板每隔三條碼後拍攝一張，所以一共會拍攝 15 張影像 (d)竟量避免會折射物體，如玻璃瓶，

眼鏡，時鐘的凸面鏡等等，原因是會折射物體在運算時會產生極大的誤差，導致影像變形。

拍攝場景如圖 5：一盞拍攝模型的閃光棚燈，一盞打牆閃光棚燈，去背攝影台，一盞去背燈 泡球，如此拍出的照片可以減少去背錯誤率，但仍要注意是否閃光棚燈造成物件全反射，若有有 強烈光點在模型上，會導致後續貼圖將強烈光點也包含在模型影像中；由此方法依照 Strata Foto 3D 所建出的模型如圖 4。

圖 3：拍攝角度示意圖

圖 4：依 Strata Foto 3D 所建出的模型

圖 5：攝影場景

三、視差分佈分析處理

視差(Disparity)是分析立體影像舒適度的一大指標，然而理想的做法是先判斷模型的每個三 角網格是否於投影面上而不被遮蔽[8]，再由立體模型依照相機位置與相機參數將每個組成立體 模型 的 三角網格逐一投影至螢幕中， 再藉由投影至螢幕的左右三角網格求取重心的 視差 (Disparity)，依照模型三角網格的面積去取投影面積所占螢幕的面積權重。然而理想方法可以求 出精準的視差圖分佈，但所要花費的運算成本太高導致運算效率降低，與其將每個模型中的三角 網格都運算過，不如取出已投影過後的深度資訊去評估舒適問題。

投影後的深度資訊假設是可以代替龐大運算的視差圖分佈，其中我們也採用人臉的立體模型 來評估此項假設，以人臉的立體模型來做評估主要因素是遮蔽面的演算不高，人臉立體模型的組 成點為 4249 個點，8270 個面，評估實測如下圖 6 與圖 7，不同的對焦點(Focus point)所產生不同 的立體視覺影像，圖 6 主要為一張對焦在平面的立體影像，近乎零平面的影像產生視差約-13~11 個像素大小，由此影像可看出幾乎沒有深度感，圖 7 則是將對焦點向前移動產生有深度的影像，

視差約在 13~38 個像素。

圖 6：立體螢幕所呈現人臉影像(對焦點於

【0,0,0】)

圖 7：立體螢幕所呈現人臉影像(對焦點於

【0,0,500】)

Left camera position (50,0,2500) Right camera position (-50,0,2500) Near clipping plane z=1 Far clipping plane z=10000

Field of view = 45 degree Object Size (720×1000×520) Screen Size (1920×1080) Object locate (0,0,0)

Focaus on (0,0,0) and (0,0,500) 表 1：OpenGL 內部調變參數

由圖 8 與圖 9 顯示著深度資訊轉視差分佈，圖 10 與圖 11 則顯示網格投影後的面積視差分佈 (Ground Truth)。交叉對照圖 8 與圖 10 可得知極值兩端(Lower bound)與(Upper bound)近似相同，

只有權重值略有不同，主要原因如圖 12 至圖 14，在圖 12 如前述標準作法，然而 OpenGL 取出 的深度資訊(Depth buffer)如圖 13，深度資訊取決於解析度大小，如本計畫採用的是 Full HD 3D 螢幕，故深度資訊為解析度(1920×1080)個資料，誤差量不大的結果使我們可以採用 OpenGL 的 深度資訊去估計視差分佈，如此一來可改善運算成本龐大的問題。

圖 8：深度資訊轉視差分佈(對焦點於【0,0,0】) 圖 9：深度資訊轉視差分佈(對焦點於

【0,0,500】)

圖 10：網格投影後的面積視差分佈(對焦點於

【0,0,0】)

圖 11：網格投影後的面積視差分佈(對焦點於

【0,0,500】)

圖 12：三角網格投影運算結 果圖

圖 13：深度資訊(Depth buffer) 取出值

圖 14：誤差位置

四、基於影像自動調整 parallax 技術

(1) 基於 Z 值(深度方向)壓縮

一般在 3D 立體螢幕所觀看到的立體影像，大多都由一組雙相機去仿照人眼機制(Binocular distance = 65mm，50mm 鏡頭)所拍攝的影像如圖 15 右[9]，然而觀看 3D 立體影像時，人眼的 Accommodation 位置落於螢幕上，而這個原因導致 3D 螢幕具有一定限度的舒適區間(圖 15 左)，

為了達到物件落在舒適觀看範圍(Comfortable viewing range)，在製作 3D Content 時往往會由深度 方向等比例壓縮，使得 3D content 在畫面中是舒適的，伴隨而來的問題則是 3D 物件不真實，比 原始物體還來的扁(圖 16)[10]。然而正常人眼觀看到(圖 15 左)的影像時，對焦點後面的景物會模 糊，但由於 3D 顯示對焦永遠在螢幕上，卻未落於舒適區間內，因此往往會成現背景非模糊但又 無法融合的不舒適影像。

圖 15：人眼觀看 3D 螢幕時的 Geometry depth perception 必須盡量落在舒適區間(左)，若要看到 相同尺寸比例的 3D 內容，則須仿造配置類似人眼參數之相機(右)

圖 16：成像時為了遷就 3D 螢幕，將物體的深度值線性壓縮

(2) 基於立體相機視差分布(parallax distribution)改動兩相機的水平間距(baseline)

對大多數人來說，觀看 3D 內容所能容忍的視差角度變化大約在 60~70 arc-min[11](Parallax 計算方式如圖 17 所示，定義為眼睛注視螢幕時的視線夾角與注視物體時視線的夾角差，通常正 值表示看較遠處)；Converge 配置的雙眼相機所考慮到虛擬相機包含三個自由度：兩相機距離 (baseline)、兩相機夾角(Rotate)與 Field of view(Zoom)如圖 18；除了 Viewing frustum 所構成的限 制外，物體與虛擬相機間的距離以及成像後影像間的平移距離是另外兩個自由度，除此之外的變 數如觀賞距離(Viewing distance)在此是制定三倍螢幕高度約 100cm，眼睛距離(binocular distance) 制定 6.5cm，螢幕大小長為 59.7cm、寬為 33.7cm，螢幕解析度為(1920×1080)。

圖 17：雙眼融合影像與 Parallax 計算

圖 18：Converge 配置的雙眼相機

本計畫中所開發出來的 Converger 配置相機所呈現的結果圖如圖 19 與圖 20，利用前述的 3D 建模軟體建出立體模型，搭配 OpenGL 函數庫即時的更動立體相機所有參數，顯示於 Acer HR274H 偏光顯示器(polarizer monitor)，藉由硬體解析方式將並排(side by side)影像先拉伸再水平 交錯(如圖 21 示意圖)，顯示原理是由偏光眼鏡輪流偏振奇數與偶數線條的方向，左右眼所接收

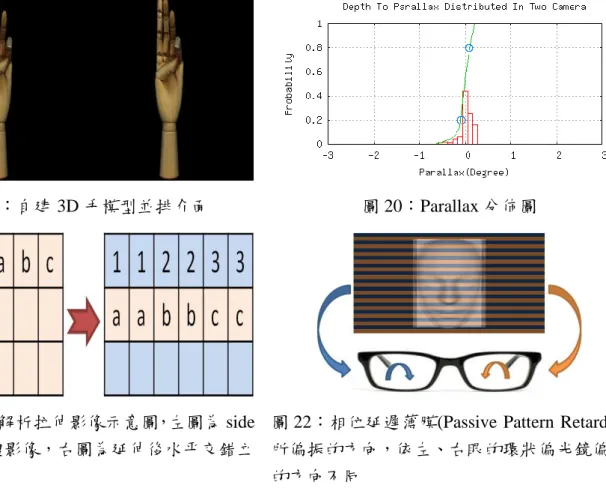

圖 19：自建 3D 手模型並排介面 圖 20：Parallax 分佈圖

圖 21：硬體解析拉伸影像示意圖，左圖為 side by side 立體影像，右圖為延伸後水平交錯立 體影像

圖 22：相位延遲薄膜(Passive Pattern Retarder) 所偏振的方向，依左、右眼的環狀偏光鏡偏振 的方向不同

(3) 立體影像融合之舒適區間界定

Lang 於 SIGGRAPH2010 發表了 Non-linear Disparity Remapping 技術[13]，其技術可將 3D 效 果不良的影片重新分配原有的 Disparity，使得 3D 效果可以限定在特定範圍內，讓人觀看起 3D 立體影片的不舒服感降低，其技術可以應用於後製處理，大幅降低影片重新製作或重新拍攝的成 本，作者亦宣稱該技術可以接近 real-time 並應用於 3D 傳播(3D broadcasting)，然而本計畫與前 述文獻有著異曲同工之妙，經由文獻[14]可得知視差分布(parallax distribution)與人因的觀看舒適 度有著相關的影響，在 90 英吋大小的顯示器上舒適區間範圍約在-30 至 65 個像素區間內，也就 是說-0.54 至 1.16 的視差(parallax)。

本次計畫選用 27 吋偏光型 3D 螢幕和文獻提到的設備與觀看的景物是不同的，故對此做了 一部分前置人因實測，主要測試在此款螢幕下的舒適融合區間，而測試的內容(如圖 23)中影像視 差分布近似高斯曲線的立體模型(如圖 24)，當雙眼虛擬相機觀看著模型中心點時，近似高斯曲線 的視差分布有著分析容易以及觀看自然的優點，也就是說此模型視差大多居於零視差，並且負視 差和正視差呈現對稱遞減。

圖 23：前置測試木偶 3D 影像 圖 24：近似高斯分布的視差圖(parallax range -0.12~0.05)

表 2：受測者評估測試的環境 測試影像 平移操作的 3D 木偶

受測者 12 位成人受測者

顯示設備 3D 偏光式螢幕

螢幕大小 27 吋

觀看距離 約 3 倍高(100cm) Brightness(Max) 250 cd/m2

評估方法 由使用者調整模型位

置至舒適臨界點並評

估當前影像 圖 25：實驗設置

圖 26： 立體影像朝人眼移動 圖 27：立體影像遠離人眼移動

實驗測試流程主要由使用者先觀看近乎零視差的立體模型(如圖 23)並填寫評價問卷，之後隨 意更改模型位置調整至舒適臨界值並填寫當前影像之問卷；受測者調整的影像可能會產生兩種臨 界值(如圖 26、圖 27)，分別為影像靠近與影像遠離的兩種影像，藉由此方法可去評估舒適區間

顯示器幾乎都是採用雙眼視差產生立體效果，換句話說即是左右眼各自看到不同位置的影像，而 若觀測者左眼看到右眼或者是右眼看到左眼的影像，即會產生立體影像融合衝突也就是鬼影 (Crosstalk)，所以才會導致舒適度明顯的降低。

圖 28：立體影像的視差與舒適程度關係圖 (4) 心理視覺驗證實驗

本研究基於上節所界定的視差區間範圍(約-0.79 至 0.92 度)，並且藉由上節所安排的實驗設 置做如下視差分布改善，改善方法如 (1)基於 Z 值(深度方向)壓縮與 (2)基於立體相機視差分布 (parallax distribution)改動兩相機的水平間距(baseline)；而本次改善影像採用分布廣且非集中的視 差分布區間如圖 29、圖 31，由視差圖已得知若此影像去評估舒適度必定產生舒適度不高的評價 (20%已超出視差區間範圍)，因此變動視差分布去改善不舒適仍是我們的重點。(1) 基於深度方 向壓縮針對 Z 值做單一調變，而由視差分佈圖如圖 32 可看出分布漸漸集中，集中至舒適視差範 圍內，如此可由實驗結果如圖 30 看出舒適程度大幅提升，而效果的優點為改善舒適度，但伴隨 而來的則是立體感沒有明顯的增加。(2)基於相機方位做調變，可由視差分布圖可看出分佈形狀 不變但整體視差值向右平移，而實驗結果如圖 30 看出舒適度與立體感有些許提升，但由於視差 分佈很廣的結果，造成正視差超出範圍，因而降低了些許舒適度。

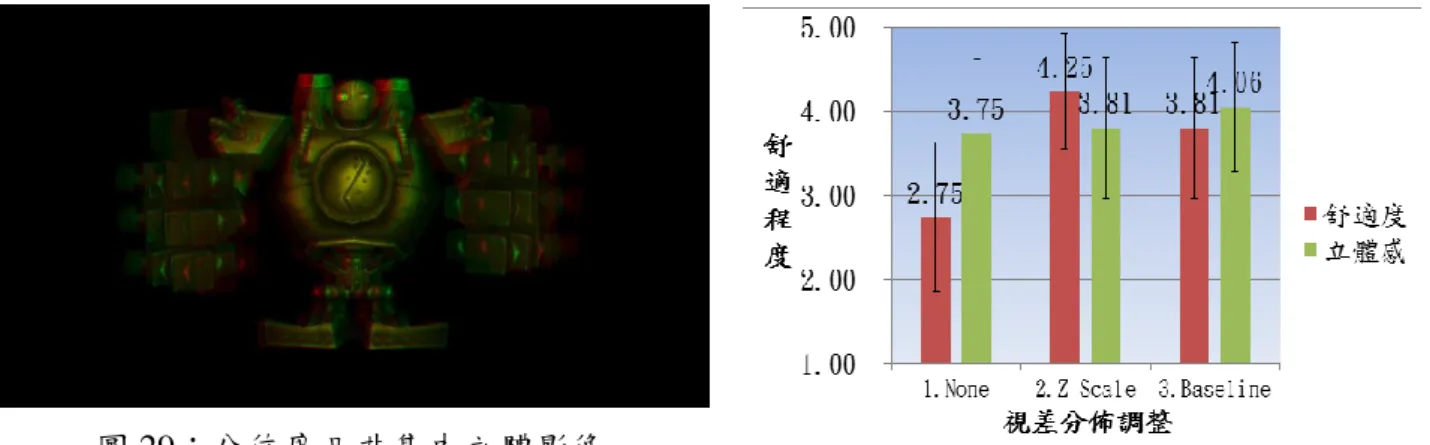

圖 29：分佈廣且非集中立體影像

圖 30：實驗結果(視覺舒適度)

處理方法 視差分布

1.未處理

圖 31：未處理時視差分布(Parallax 20%約-1.18、80%約 0.47)

2.Z 值壓縮

圖 32：Z 值壓縮改善不舒適感(Parallax 20%約-0.69、80%約 0.39)

3.變動 baseline

五、結論
