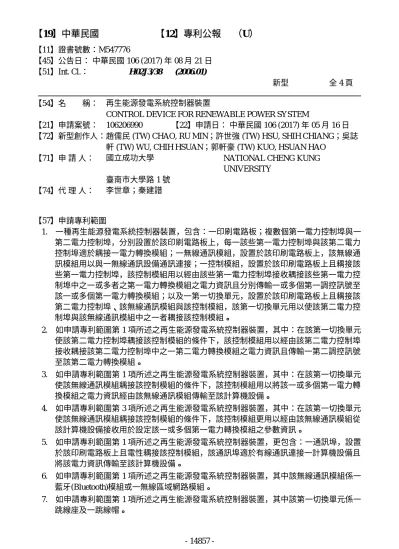

【19】中華民國 【12】專利公報 （U）
【11】證書號數：M547776
【45】公告日： 中華民國 106 (2017) 年 08 月 21 日
【51】Int. Cl.： H02J3/38 (2006.01)
新型 全 4 頁
【54】名 稱： 再生能源發電系統控制器裝置
CONTROL DEVICE FOR RENEWABLE POWER SYSTEM
【21】申請案號： 106206990 【22】申請日： 中華民國 106 (2017) 年 05 月 16 日
【72】新型創作人：趙儒民 (TW) CHAO, RU MIN；許世強 (TW) HSU, SHIH CHIANG；吳誌 軒 (TW) WU, CHIH HSUAN；郭軒豪 (TW) KUO, HSUAN HAO
【71】申 請 人： 國立成功大學 NATIONAL CHENG KUNG UNIVERSITY
臺南市大學路 1 號
【74】代 理 人： 李世章；秦建譜
【57】申請專利範圍
1. 一種再生能源發電系統控制器裝置，包含：一印刷電路板；複數個第一電力控制埠與一 第二電力控制埠，分別設置於該印刷電路板上，每一該些第一電力控制埠與該第二電力 控制埠適於耦接一電力轉換模組；一無線通訊模組，設置於該印刷電路板上，該無線通 訊模組用以與一無線通訊設備通訊連接；一控制模組，設置於該印刷電路板上且耦接該 些第一電力控制埠，該控制模組用以經由該些第一電力控制埠接收耦接該些第一電力控 制埠中之一或多者之第一電力轉換模組之電力資訊且分別傳輸一或多個第一調控訊號至 該一或多個第一電力轉換模組；以及一第一切換單元，設置於該印刷電路板上且耦接該 第二電力控制埠、該無線通訊模組與該控制模組，該第一切換單元用以使該第二電力控 制埠與該無線通訊模組中之一者耦接該控制模組。
2. 如申請專利範圍第 1 項所述之再生能源發電系統控制器裝置，其中：在該第一切換單元 使該第二電力控制埠耦接該控制模組的條件下，該控制模組用以經由該第二電力控制埠 接收耦接該第二電力控制埠中之一第二電力轉換模組之電力資訊且傳輸一第二調控訊號 至該第二電力轉換模組。
3. 如申請專利範圍第 1 項所述之再生能源發電系統控制器裝置，其中：在該第一切換單元 使該無線通訊模組耦接該控制模組的條件下，該控制模組用以將該一或多個第一電力轉 換模組之電力資訊經由該無線通訊模組傳輸至該計算機設備。
4. 如申請專利範圍第 3 項所述之再生能源發電系統控制器裝置，其中：在該第一切換單元 使該無線通訊模組耦接該控制模組的條件下，該控制模組更用以經由該無線通訊模組從 該計算機設備接收用於設定該一或多個第一電力轉換模組之參數資訊。
5. 如申請專利範圍第 1 項所述之再生能源發電系統控制器裝置，更包含：一通訊埠，設置 於該印刷電路板上且電性耦接該控制模組，該通訊埠適於有線通訊連接一計算機設備且 將該電力資訊傳輸至該計算機設備。
6. 如申請專利範圍第 1 項所述之再生能源發電系統控制器裝置，其中該無線通訊模組係一 藍牙(Bluetooth)模組或一無線區域網路模組。
7. 如申請專利範圍第 1 項所述之再生能源發電系統控制器裝置，其中該第一切換單元係一 跳線座及一跳線帽。
- 14857 -
8. 如申請專利範圍第 1 項所述之再生能源發電系統控制器裝置，更包含：一第一電源輸入 埠，設置於該印刷電路板上，該第一電源輸入埠適於從一電池組接收電力；一第二電源 輸入埠，設置於該印刷電路板上，該第二電源輸入埠適於從耦接該一或多個第一電力轉 換模組之光伏模組接收電力；以及一第二切換單元，設置於該印刷電路板上，該第二切 換單元用以使該第一電源輸入埠與該第二電源輸入埠之一者電性連接該印刷電路板。
9. 如申請專利範圍第 8 項所述之再生能源發電系統控制器裝置，其中該第二切換單元係一 跳線座及一跳線帽。
10. 如申請專利範圍第 1 項所述之再生能源發電系統控制器裝置，更包含：一計時器單元，
設置於該印刷電路板上，該計時器單元用以提供該控制模組工作所需之時脈訊號；以及 一計時器訊號輸出埠，設置於該印刷電路板上，該計時器訊號輸出埠適於提供該時脈訊 號至一外部裝置。
圖式簡單說明
為了更完整了解實施例及其優點，現參照結合所附圖式所做之下列描述，其中：〔圖 1〕
係繪示依據本新型實施例之再生能源發電系統控制器裝置的示意圖；〔圖 2〕係繪示利用本 新型實施例之再生能源發電系統控制器裝置進行發電系統監控的流程圖；〔圖 3A〕係繪示依 據一些實施例之發電系統的示意圖；以及〔圖 3B〕係繪示依據另一些實施例之發電系統的示 意圖。
