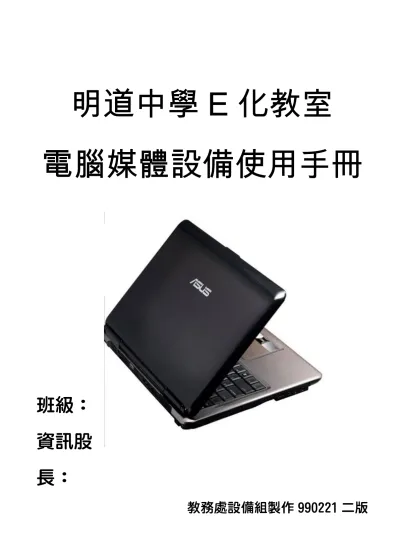

明道中學 E 化教室
電腦媒體設備使用手冊
班級：
資訊股
長：
教務處設備組製作 990221 二版
明道高級中學教室電腦媒體設備使用管理辦法
981005 制定
990202 修訂
一、為有效維護管理電腦媒體設備（此處指教室內建之單槍投影機、電腦媒體教學設備），提升
行政效率與教學效能，特擬定此要點。
二、資訊媒體設備之使用以支援校務行政通報、協助教學為使用範圍，班級由資訊股長負責控
管器材使用，未經授權其他同學禁止操作。
三、資訊股長之選任，建議由具基礎電腦能力之同學擔任之，將聘請資訊講師教授基礎電腦媒
體使用方式與狀況排除，以應付簡單的狀況處理。
四、設備組職務權責如下：
(一)每學期稽查班級電腦媒體使用狀況與硬體現況。
(二)統計電腦媒體設備使用效益。
(三)辦理資訊股長基礎訓練事宜。
(四)電腦媒體設備財產管理清點與監督。
(五)管理要點之擬定與執行檢討。
五、各部別協助管理，權責如下：
(一)每週巡視時抽查班級電腦媒體設備之現況。
(二)請各班導師協助教室器材安全管理，並督導資訊股長工作執行。
六、資訊股長權責如下：
(一)協助老師使用教室各項媒體設備器材，並做整潔及善後工作(如線材連接處理、開關機密
碼控管、安全維護、塵垢清理、簡易狀況處理)
(二)資訊股長每日應詳實填報應用媒體週誌記錄表，每二週交回教務處設備組查核。
(三)如遇故障無法排除則由資訊股長向設備組或總務處回報狀況，依流程進行後續處理。
(四)每日上下午進入班網讀取公告訊息，布達於班上讓同學知悉。
(五)接受相關媒體器材使用訓練，以利執行相關事務。
(六)私自開啟電腦配備而非老師教學使用，由資訊股長登記，依情節輕重由導師處分之。
七.請勿對公用電腦作任何軟硬體更改、安裝等，若造成系統中毒、故障無法使用，經查明原因
可歸責於個人時，將依情節輕重懲處。不當使用、遺失、人為破壞皆須照價賠償。
八.第九節輔導課與夜自習課程，請導師指派該班參加課程同學一位於放學後留守教室至上課，
負責器材門禁安全，放學時確認門窗上鎖。
九.週六英資班、數資班等班別，每班第一次上課由任課老師選出專人負責，進入教室時清點電
腦器材及負責門禁管制。若此類課程老師需要使用媒體，請先向設備組登記取得使用許可權。
十.特別注意事項：
(一)請導師協助加強教室安全性，若同學有外堂課或放學後之門禁管制嚴格執行。
(二)電腦媒體器材、網路之使用權只限於老師及資訊股長，請同學配合勿隨意使用電腦設備，
務必確實遵守。
(三)電腦設定開機密碼，密碼僅導師與資訊股長持有，若有外流或遺失請洽設備組變更。
十一、本辦法經主管會議通過後，公告實施之，修正時亦同。
第一章 硬體基礎使用
一、E 化教室教學媒體設備規格
高級部 國中部
主 機
筆記型電腦
DUO T6500 、 2GB RAM 、 14 吋 LCD、250GB 硬碟、DVD 燒 錄機、無線網路、藍芽
PC 主機（HP Dx6120ST）
P4 處理器、80GB 硬碟、17 吋外接 LCD、DVD 光碟機
相關媒體設備
單槍投影機 手拉式投影布幕 音源線、VGA 線
單槍投影機 手拉式投影布幕
VGA 分接器、VGA 訊號切換器 音源線、VGA 線
二、資訊股長注意事項
(1)協助老師第一線問題排除。
(2)掌握平時設備安維。
(3)確認硬體使用狀況是否正常，按時填寫繳交應用媒體週誌，兩週一次，多次未繳 者，下學期起將嚴格執行送生活訓練或勞動服務。。
(4)有問題洽詢設備組、總務處（教官室旁）。
(5)密碼僅導師及資訊股長持有，未經老師許可隨意濫用電腦者，經查證屬實將依校 規處分。
(6)資訊股長每日需清潔電腦周邊灰塵，保持設備長久使用，有狀況立即向設備組、
總務處回報。以下簡單區分業務所屬單位：
a.設備組：單槍故障、電腦故障、無畫面。
b.總務處：線路混亂、線路脫落、廣播音聽系統、無聲音、其他非電腦設備維修。
(7)禁止拆卸任何硬體設備、接頭，違者依校規處分。
(8)若全班離開教室門窗應上鎖。因門禁不嚴而造成設備遺失，請使用班級賠償之。
(9)確實填寫應用媒體週誌，不管有無使用電腦，每兩週皆需繳交回設備組複查。
(10)請勿用勿以尖銳物碰觸螢幕，勿以清潔劑擦拭本體。
(11)一切違規事件判定依老師及學務處規定處理之。
三、高級部（高中部、綜高部）電腦媒體使用指南
設備配置示意圖
開機流程
1.老師需用單槍投影機教學，先用遙控器（按下 on 按鍵）開啟單槍投影機。
2.輕輕拉下布幕就定位。
3.資訊股長將機櫃開鎖（鑰匙勿複製、外流、遺失）
4.將機櫃面板輕輕拉下，呈 90 度開啟，筆記型電腦平置於台面上。
5.撕開兩側粘扣帶，插上筆電電源，按下右上角筆電開關。
6.開機由資訊股長輸入密碼（切勿外流），進入 windows xp 系統。
7.確認畫面是否投影至布幕上開機完成。（畫面若未正確投影，請見 FAQ）
8.注意事項：
(1)請勿用勿以尖銳物碰觸螢幕，勿以清潔 劑擦拭本體。
(2)勿將飲料液體等放置在機櫃上方，以 免倒入機櫃內。
(3)勿拔插筆電的 VGA 線，可請老師使用教 室筆電上課。
關機流程
1.關閉 winsdows xp，確認關機完成，拔掉筆電電源插頭。
2.關上機櫃，確實鎖上鎖頭。
3.使用遙控器（off 鍵）關閉單槍投影機，確認燈泡熄滅。
4.拉起布幕，收好遙控器、鑰匙。
四、國中部電腦媒體使用指南
教室設備示意圖
17 吋液晶螢幕 HP 電腦主機、鍵盤、滑鼠
開機流程
1.老師需用單槍投影機教學，先用遙控器（按下 on 按鍵）開啟單槍投影機。
2.拉下布幕就定位。
3.插上 VGA 分接器之插頭，並確認切換器（switch）是否設定在 PC 處。否則可能無 法顯示螢幕。
4.電腦主機開機由資訊股長操作，輸入密碼（切勿外流），進入 windows xp 系統，老 師可用隨身碟、光碟將資料播放。
5.確認畫面是否投影至布幕上開機完成。（畫面若未正確投影，請見 FAQ）
關機流程
1.關閉 winsdows xp，確認關機完成。
2.使用遙控器（off 鍵）關閉單槍投影機，確認燈泡熄滅。
4.拉起布幕，收好遙控器，拔下 VGA 分接器之插頭，最後套上塑膠護套。
VGA 分接器（1 個輸入，2 個輸出） 全組電腦＆塑膠護套
VGA 訊號切換器（SWITCH）
PC 代表桌上型電腦、NB 代表筆記型電腦插黑板下方的 VGA 孔
五、單槍投影機使用 FAQ
1.單槍投影機用遙控器開機後，燈泡會逐漸亮起，布幕會投射出藍色畫面。
＊燈泡不亮可能原因
可 能 原 因 解 決 方 式
(1)遙控器電池沒電 換電池
(2)單槍投影機沒接電源 檢查電源是否連接，可由單槍投影機面板是否有燈光 確認
(3)燈泡故障 報備維修，等候更換
2.單槍投影機先開機，筆電之後再開，正常狀況下筆電開機後的畫面就會自動投影 在畫面中。
＊沒有投影畫面可能原因
可 能 原 因 解 決 方 式
(1)VGA 線鬆脫 檢查連接處，將電腦側邊 VGA 線重新插好 (2)畫面訊號沒有傳送過去
Fn 鍵＋F8 鍵（同時按，切換一段看看是否有畫面）
共有三段切換 LCD、CRT、LCD+CRT (3)投影機輸入設定問題
(綜高部適用)
遙控器按 menu 鍵，檢查輸入端畫面，調整輸入端子在『電 腦 1』（最上面的選項），完成後再按 Fn 鍵＋F8 鍵，應可顯 示
(4)電腦解析度設定問題 於 windows xp 桌面上按觸控板右鍵，進入『內容』-->『設 定值』-->『螢幕解析度』
電腦畫面解析度設定設定為 800 X 600 或 1024 X 768，完 成後再按 Fn 鍵＋F8 鍵，應可顯示
(5)其他狀況 填寫電腦維修單，等待專員至班上確認處理
六、聲音輸出篇
1. 音源線材有以下兩種，已建製在教室配線內：
3.5mm—LR 音源線 3.5mm—6.3mm 音源線
2.使用流程：
(1)3.5mm 端連接電腦上的耳機孔，記得先將電腦音量調整適當，再插上線。
(2)LR 雙接頭或 6.3mm 端（有兩種不同線材，依教室音源孔類別選擇適當線材）已經 連接至廣播系統之 PC 聲音輸入孔，請勿隨意更動位置。
(3)調整英聽系統上音量旋鈕，測試聲音是否正常播放且音量適中，以不影響他班教 室為原則。
＊沒有聲音可能原因
可 能 原 因 解 決 方 式
(1)電腦喇叭是否沒有開啟聲音 拔下線路，檢查可由電腦喇叭發出聲音，調節電 腦音量後在插上線路即可排除。
(2)廣播英聽系統音量調整不當 調整廣播英聽系統之 PC 音量旋鈕即可排除。
(2)連接錯誤位置或接頭故障 請按手冊內連接方式處理，若已確認接頭位置正 確仍無聲音，可能接頭故障，報請專員維修。
6.3mm 接頭
