國立臺灣大學醫學院暨工學院醫學工程學研究所 碩士論文
Institute of Biomedical Engineering College of Medicine and Engineering
National Taiwan University Master Thesis
經皮椎骨整型手術中骨水泥溢流之危險因子分析
Analysis of Risk Factors of Cement Leakage in Vertebroplasty
歐任凱 Ou, Jen-Kai
指導教授：王兆麟 博士 Advisor：Wang, Jaw-Lin Ph.D.
中華民國 97 年 7 月
July, 2008
致謝
時間過得好快，感覺才剛到台北沒多久，轉眼間兩年的研究生生涯已經結束 了，回首這兩年的時光，真的充滿了許許多多的酸甜苦辣，有好多的話想說，有 好多要感謝的人。第一個要感謝的當然是我的指導教授王兆麟老師，您教導了我 許多做事情的態度跟方法，還有那風趣的談笑風格，最是讓我印象深刻，如今我 將帶著這些美好的回憶，心存感謝的離開台北。
在此我也要感謝楊博以及四位口試委員給我的建議。楊博，感謝您每個禮拜 的口試總是可以給我們一些不同方向的意見，激發我們有更新的觀點以及想法，
使得文章內容完整性更高；莊仕勇醫師，感謝您提出了一些臨床的意見，使我對 於臨床手術有更進一步的了解，亦增加了論文的實用性；林晉教授，您在統計方 法上的精闢見解讓我體驗到統計的奧妙，也使得論文內容更具說服力；趙振綱教 授，感謝您從專業的工程角度給了一些意見，增加實驗的可行性；蘇芳慶教授，
特地驅車北上指導我一些生物以及工程上的觀念，使得這份論文更為嚴謹。
還有就是 603 實驗室這個大家庭，有你們的幫忙才有今天的我，可以跟大家 一起歡笑一起打拼真的很開心。智修學長，實驗室的康樂股長，提供我許多生活 上的歡樂啊，很榮幸今年可以學長一起畢業，恭喜你，鄭博士；奇林學長，每次 最開心的就是跟你討論吃吃喝喝，看來除了專業知識之外你還是個吃遍南北的老 饕呢！竣凱學長，號稱 603 金城武的你，一直是我學習的典範，從碩班推甄到現 在畢業都受了你不少照顧，謝謝你在我的實驗跟論文上給我許多的協助跟想法，
也謝謝你帶給我許多生活中的樂趣；雅雯學姊，每次都喜歡叫我歐肥，我真的不 肥啊！哈~跟你一起耍白爛真的很好玩，心情不好時還會陪我聊天講心事，真的非 常謝謝妳，在我最傷心難過時聽我訴苦；還有于鈞學長，要用相機多幫實驗室作 生活點滴的紀錄嘿！親愛的碩二夥伴們，子誠，幸虧有你幫忙我才可以認識小不 點，哈哈哈！雯莉，每次打嘴砲喇賽妳都很配合，不錯唷，很有潛力！思顯，我 會永遠記得你所描述的像芒果一樣大的雨滴的，哈！曾經都是Ａ區的戰友，將來 當憲兵時不要抓我違規禁我假啊！朝何，跟我一起下放邊疆分布的難兄難弟，在 二樓這一年許多事情都是盡在不言中，你我了解就夠了，嘿嘿嘿！還有碩一的學 弟們，勝元，號稱鑽石刀王子的你，要加油啊，繼續切出完美的切片吧；正錕，
王朝的接班人，好好把機台發揚光大啊，CCD 就交給你幫我接手啦；正富，做實驗 那段時間辛苦你了，要負責幫我善後，接下來也要持續努力啊；淞閔，沒事多說 點話啦，這樣子才會有異性緣唷！偉程，做事別畏畏縮縮的，要有男子氣概才行 啊！還有新進的準碩一學弟，瑞安、禮強、孟勳，看你們每天這麼認真的模樣，
我想可以放心交手給你們囉！603 的大家，未來的日子都要持續加油啊！
此外還有我的好兄弟兼室友，王維、安狗、楊威爾，周末跟大家在一起放鬆 的感覺真的很棒，黃金四騎士的時代將永存你我心中啊(捶)!! 最後，我要感謝我 的家人，我的父母親以及我的阿妹，讓我可以無憂無慮專心的在台北求學做研究，
現在我順利畢業囉，這份成就獻給你們！
中文摘要
目的：探討經皮椎骨整型手術中，椎骨密度、骨折程度、骨水泥濃度對骨水泥注 射力量以及骨水泥流動型態的影響。
背景簡介：經皮椎骨整型手術( Vertebroplasty )是一種微創的脊椎手術，主要用於 治療因骨質疏鬆症所導致的椎骨骨折。不同的骨折程度與骨質疏鬆程度皆會影響 骨水泥在椎骨中流動的情形，不同濃度的骨水泥也會影響手術中之注射力量。因 此，針對不同的骨折程度，選擇相對應的手術方法與設定，將有助於手術順利進 行並且預防骨水泥溢流。
材料與方法：實驗分為兩階段，在第一階段使用三種矽油(黏滯性分別為 30, 60, 100 Pa*s )分別注射入三種人工假骨(骨質密度分別為 0.33, 0.53, 1.18 g/cm2 )，觀察不同 結構和黏滯性對注射力量的影響，以及矽油在人工假骨中的流動情形。第二階段 實驗使用 20 個人體胸椎 ( T1 N=5, T2 N=5, T3 N=2, T5 N=5, T6 N=2, T7 N=1)，試 樣分成 2 組，分別壓縮成原始高度的 30%與 60%，以模擬兩種楔形骨折的嚴重度。
接著仿照經皮椎骨整型術的手術過程，從試樣左邊的椎弓根部位鑽出注射管道，
將 2 種濃度的骨水泥(粉末與溶劑比分別為 1.3 與 1.6 )注射入椎骨中，探討不同骨 折程度與骨水泥濃度，對注射力量以及骨水泥溢流的影響。實驗中，矽油或骨水 泥的注射容量為 3 mL，注射速率為 1.62 mL/min。楔形骨折的形成過程，以及矽油 和骨水泥的注射過程，都由電腦斷層掃瞄機拍攝下來，事後以影像處理軟體分析 矽油和骨水泥隨著時間於試樣內的擴散型態。之後以游標卡尺量測椎骨在骨水泥 注射前後的高度變化，並將椎骨進行切片，觀察骨水泥於椎骨內的分佈狀態與溢 流現象。最後以單變異數檢驗法及線性迴歸法，探討影響骨水泥注射力量的參數。
結果：在第一階段實驗中，矽油的注射力量只跟黏滯性有關，與人工假骨的孔洞 比無關，三種矽油(30, 60, 100Pa*s)的注射力量分別為 31 (10) N、63 (4) N 以及 81 (12) N，黏滯性越高的矽油所需要的注射力量越大。矽油在中、低密度的人工假骨內，
擴散型態呈現圓球狀，黏滯性低的矽油因容易往前方流動，故擴散型態稍微類似
橢圓球狀，而矽油在高密度的人工假骨內，則呈現不規則狀分佈。第二階段實驗 中，注射力量隨骨水泥濃度增加而升高，濃骨水泥與稀骨水泥的平均注射力量分 別為 208 (39) N 以及 115 (38) N。椎骨的破壞程度與骨質密度皆不會影響注射力 量。骨水泥是否溢流出椎體，與椎體的骨折程度有關，與骨水泥的濃度以及椎骨 密度無顯著相關性。破壞程度 30%的試樣中，有三個發生骨水泥溢流，溢流處分 別為術中鑽出的注射管道以及椎體破裂處。破壞程度 60%的試樣皆發生骨水泥溢 流，溢流處分別為表面破裂處、椎終板破裂處、往神經腔方向的椎體靜脈通道，
以及注射管道。稀的骨水泥於破壞程度較低的椎體內有較好的分佈狀態。破壞後 的椎體經骨水泥注射過後，高度有顯著的回復。
結論：本研究顯示經皮椎骨整型手術的注射力量主要取決於骨水泥的濃度。骨水 泥溢流則跟椎體的骨折程度有關，椎體破壞越嚴重就越容易引發骨水泥溢流，骨 水泥的溢流位置較常發生於椎體表面破裂處、椎終板破裂處、往神經腔方向的椎 體靜脈通道以及注射管道。若椎體無明顯破裂，選擇稀的骨水泥可方便注射，亦 無明顯骨水泥溢流；若椎體有明顯破裂，注射濃骨水泥並避開皮質骨破裂處，或 是在骨水泥即將觸及破裂處時停止注射，應可降低骨水泥發生溢流的機會。
【關鍵詞】骨質疏鬆症、壓迫性骨折、經皮椎骨整型手術、骨水泥、注射力量、
溢流、滲透
Abstract
Objective: To investigate the effect of cement viscosity, bone mineral density, and fracture level on the injection force and on the cement spreading pattern within the vertebrae during percutaneous vertebroplasty.
Summary of Background Data: Vertebroplasty is a minimal invasive surgery for spinal compression fracture. Cement viscosity, bone mineral density, and fracture level have been suspected to influence the injection force and spreading pattern of the cement;
hence, further affect the risk of cement leakage.
Materials and Methods: Two experiments were conducted in this study. The first one was to find the effect of bone structure, bone porosity, and viscosity on the injection force and spreading patterns of the silicon oil. Three types of sawbones (BMD= 0.33 g/cm2, open cell; BMD= 0.53 g/cm2, open cell; BMD= 1.18 g/cm2, closed cell) and silicon oil (η=30, 60, 100 Pa*s ) were used. The second experiment was to find the effect of the fracture level and the cement viscosity on the injection force and spreading pattern of the bone cement. Ten cadaveric thoracic vertebrae were compressed to 30%
of original height, and another 10 vertebrae were compressed to 60% of original height.
Two kinds of bone cement with different viscosity were made by setting the
powder-monomer ratio to be 1.3 and 1.6. In the first and the second experiment, 3 mL of silicon oil and bone cement was injected into the specimen at speed of 1.62 mL/min using the standard vertebroplasty procedure. The process of bone deformation and silicon oil /cement injection was scanned using cine-CT. The spreading patterns of silicone oil / bone cement within the sawbones and vertebrae were analyzed with an in-house image processing software. The specimens were sliced to find the spreading patterns and leakage pathway. The parameters that significantly influenced the injection force were determined by one-way ANOVA.
Results: In the first experiment, the injection force increased with viscosity of silicone oil. The injection force was 31(10) N for 30 Pa*s, 63(4) N for 60 Pa*s, and 81(12) N for 100 Pa*s silicone oil. The porosity and structure of sawbones did not affect the injection force. The spreading patterns of silicon oil were “bulb”shape within low- and
median-density sawbones, but spreading patterns were irregular within high-density sawbones. In the second experiment, injection force also increased with viscosity of bone cement. The injection force was 208(39) N for high viscosity and 115(38) N for low viscosity. Bone mineral density and fracture level did not affect the injection force.
The incidence of cement leakage increased with level of fracture. The cement was leaked in 3 out of 10 low fractured specimens, while all cement was leaked in high fractured specimens. The leakage pathway included fractured site of cortical shell, endplate fissure, basivertebral foramina and needle track. Bone mineral density and cement viscosity did not affect the cement leakage. The lower viscous cement spread wider and further in the vertebrae with lower fracture level. The height of vertebrae was recovered significantly after the vertebroplasty.
Conclusion: The injection force increases with viscosity of bone cement. The incidence of cement leakage is highly related to the level of fracture, while the fractured cortical shell, endplate fissures, basivertebral foramina and needle track are possible leakage sites. For the vertebrae without defects on cortical surface, injecting lower viscous cement is suggested, because the injection force is lower and the cement will not leak out of the vertebrae. For the vertebrae with defects on cortical surface, injecting higher viscous cement, keeping the injection track away from the defects and stopping
injection when cement reaches the defects are suggested to avoid leakage.
【Keyword】osteoporosis, compression fracture, vertebroplasty, bone cement, leakage, injection force
目錄
口試委員會審定書 ... I 致謝 ... II 中文摘要 ... III 英文摘要 ... V
第一章 序論 ... 1
1-1 骨質疏鬆症 ... 1
1-2 經皮椎骨整型手術 ... 3
1-3 手術併發症 ... 4
1-4 文獻探討 ... 6
1-4-1 注射模型與體外注射實驗 ... 6
1-4-2 骨水泥注射臨床手術研究 ... 9
1-5 實驗目的 ... 10
第二章 實驗材料與測試方法 ... 11
2-1 實驗儀器 ... 11
2-1-1 可用於 X 光環境下之壓縮平台 ... 11
2-1-2 可用於 X 光環境下之注射平台 ...12
2-1-3 電腦斷層掃描 ...12
2-2 實驗階段一：假體實驗 ... 13
2-2-1 注射試樣：人工假骨 ...13
2-2-2 注射液體：矽油 / 骨水泥 ...14
2-2-3 假體注射實驗流程 ...15
2-3 實驗階段二：人體椎骨實驗 ... 16
2-3-1 注射試樣：人體椎骨試樣 ...16
2-3-1-1 人體椎骨試樣準備 ... 17
2-3-2 注射液體：骨水泥 ...18
2-3-3 壓迫性骨折...19
2-3-4 人體椎骨試樣注射實驗流程 ...20
2-4 資料分析 ... 21
2-4-1 影像分析 ...21
2-4-2 資料分析 ...22
第三章 實驗分析與結果 ... 23
3-1 人工假骨 – 矽油 / 骨水泥 ... 23
3-1-1 注射力量 ...23
3-1-2 擴散影像 ...25
3-2 壓迫性骨折 ... 29
3-3 人體椎骨試樣 – 骨水泥 ... 30
3-3-1 注射力量 ...30
3-3-2 擴散影像 ...32
3-3-2-1 骨折 30%影像分析 ... 34
3-3-2-2 骨折 60%影像分析 ... 35
3-3-3 骨水泥溢流影像分析 ...37
3-3-4 擴散填充能力 ...43
3-3-5 恢復高度 ...44
3-3-6 試樣切片 ...45
第四章 討論 ... 48
4-1 注射力量曲線討論 ... 48
4-2 海綿骨結構與注射力量之討論 ... 49
4-3 骨水泥濃度與注射力量之討論 ... 49
4-4 滲透效果與流動能力討論 ... 50
4-5 骨水泥溢流討論 ... 53
4-6 高度恢復能力討論 ... 54
4-7 實驗限制 ... 55
第五章 結論與未來展望 ... 56
5-1 結論 ... 56
5-2 未來展望 ... 57
參考文獻 ... 58
圖目錄
圖 1- 1 皮質骨/海綿骨示意圖 ... 2
圖 1- 2 骨質疏鬆症椎骨海綿骨結構 ... 2
圖 1- 3 壓迫性骨折 ... 2
圖 1- 4 椎弓根位置 ... 3
圖 1- 5 雙邊椎弓根注射... 4
圖 1- 6 單邊椎弓根注射... 4
圖 1- 7 骨水泥從椎體溢流 ... 5
圖 1- 8 骨水泥從破裂處與神經腔溢流 ... 5
圖 1- 9 實驗設計示意圖... 6
圖 1- 10 理論模型與實驗結果 ... 7
圖 1- 11 混合時間與溢流關係圖 ... 7
圖 1- 12 實驗結果圖 A : 調和後 5 分鐘 B : 調和後 8 分鐘 C : 調和後 11 分 . 8 圖 1- 13 不同濃度骨水泥注射結果圖 ... 8
圖 1- 14 椎體溢流途徑圖 ... 9
圖 2- 1 可用於Ｘ光環境下之壓縮平台 ... 11
圖 2- 2 可用於Ｘ光環境下之注射平台 ...12
圖 2- 3 CT Room / Cine CT ...13
圖 2- 4 A : Open Cell 5.5 pcf B : Open Cell 7.5 pcf C : Cellular 7.5 pcf ...13
圖 2- 5 A : Open Cell 5.5 pcf B : Open Cell 7.5 pcf C : Cellular 7.5 pcf ...14
圖 2- 6 人工假骨注射實驗儀器架設示意圖 ...15

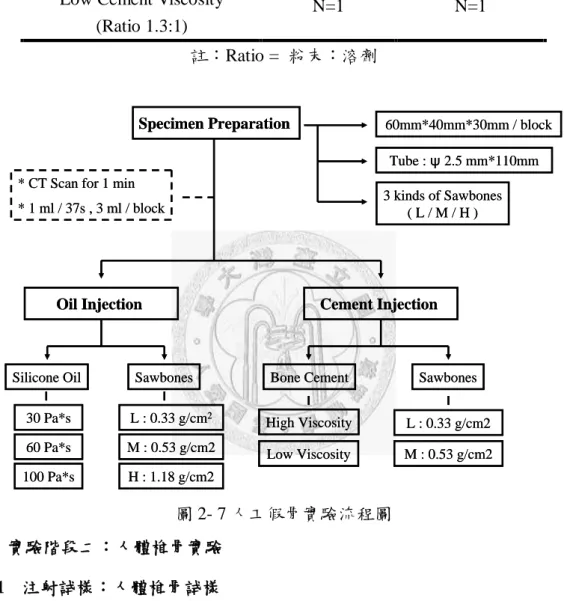

圖 2- 7 人工假骨實驗流程圖 ...16

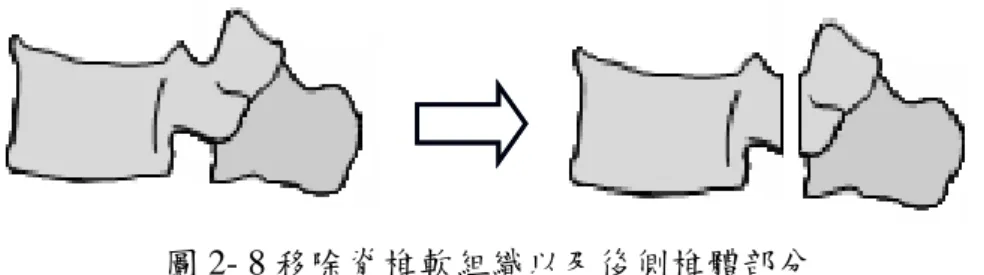

圖 2- 8 移除脊椎軟組織以及後側椎體部分 ...18
圖 2- 9 椎體楔形骨折示意圖 ...19
圖 2- 10 椎體楔形骨折實驗儀器架設示意圖 ...20
圖 2- 11 人體椎骨注射實驗儀器架設示意圖 ...20

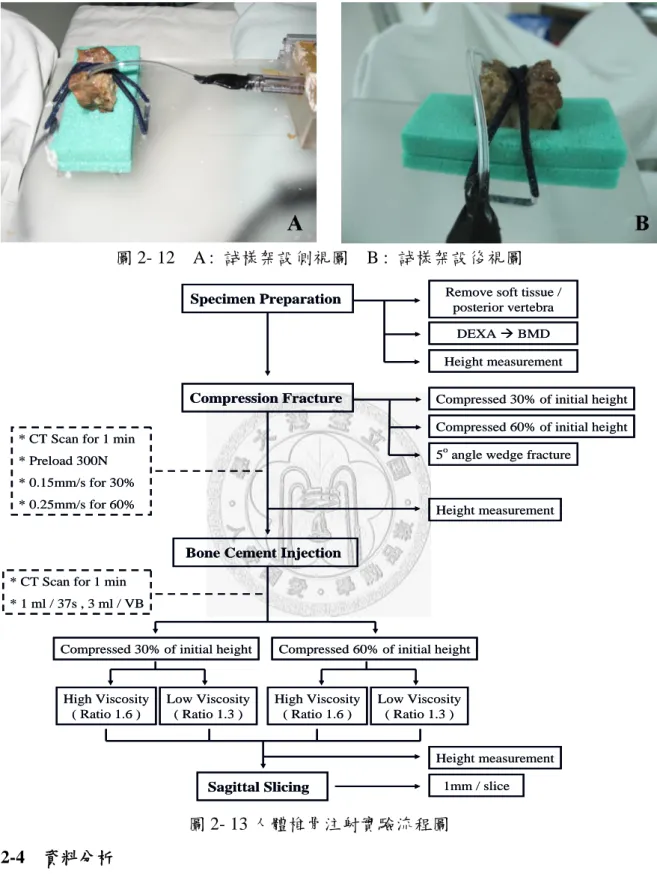

圖 2- 12 A : 試樣架設側視圖 B : 試樣架設後視圖 ...21
圖 2- 13 人體椎骨注射實驗流程圖 ...21
圖 2- 14 神農影像軟體 ...22
圖 3- 1 矽油 - 人工假骨注射重現性實驗 ...23
圖 3- 2 矽油注射力量 - 時間圖 ...24
圖 3- 3 各種人工假骨 - 矽油之平均最大注射力量圖 ...24
圖 3- 4 骨水泥注射力量 - 時間圖 ...25
圖 3- 5 人工假骨„L‟在各種黏度矽油注射開始前與結束後的影像 ...25
圖 3- 6 人工假骨„M‟在各種黏度矽油注射開始前與結束後的影像 ...26
圖 3- 7 人工假骨„H‟在各種黏度矽油注射開始前與結束後的影像...26
圖 3- 8 矽油在人工假骨 L 中管口平面之擴散範圍 ...27
圖 3- 9 矽油在人工假骨 M 中管口平面之擴散範圍 ...27
圖 3- 10 骨水泥在人工假骨中之擴散影像 ...28
圖 3- 11 擴散形狀圖 A : 不規則狀擴散 B : 圓球狀擴散 C : 雲狀擴散 ...29
圖 3- 12 極限強度 – 骨質密度關係圖 ...29
圖 3- 13 A : 30%骨折前 B : 30%骨折後...30
圖 3- 14 A : 60%骨折前 B : 骨折 30% C : 60%骨折後 ...30
圖 3- 15 人體椎骨 – 骨水泥平均最大力量注射關係圖...31
圖 3- 16 不同濃度之注射力量 – 骨質密度關係圖 ...31
圖 3- 17 破壞程度 30%, 骨質密度與注射力量關係圖 ...32
圖 3- 18 破壞程度 60%, 骨質密度與注射力量關係圖 ...32
圖 3- 19 骨水泥注射過程中椎軆內之 3D CT 影像 ...33
圖 3- 20 骨水泥注射前後從椎體溢流之 3D CT 影像 ...33
圖 3- 21 MD0704-T1 30%骨折、濃骨水泥注射擴散圖 ...34
圖 3- 22 MD1823-T6 30%骨折、稀骨水泥注射擴散圖 ...34
圖 3- 23 TN0807-T3 60%骨折、濃骨水泥注射擴散圖 ...36
圖 3- 24 MD0705-T5 60%骨折、稀骨水泥注射擴散圖 ...36
圖 3- 25 骨水泥溢流影像分析 ...38
圖 3- 26 皮質骨表面破裂處溢流 ...38
圖 3- 27 椎體上下端椎終板邊緣破裂處溢流 ...39
圖 3- 28 神經腔骨水泥溢流 ...39
圖 3- 29 神經腔骨水泥溢流 ...40
圖 3- 30 注射管口處溢流 ...40
圖 3- 31 MD1823_T2 骨水泥往神經腔溢流電腦斷層圖 ...41
圖 3- 32 MD0704_T5 骨水泥往神經腔溢流電腦斷層圖 ...41
圖 3- 33 注射停止之骨水泥擴散圖 (無溢流) ...42
圖 3- 34 注射停止之骨水泥擴散圖 (有溢流) ...43
圖 3- 35 骨水泥注射入椎軆內之擴散體積圖 ...44
圖 3- 36 椎體注射濃骨水泥前後高度恢復結果圖 ...44
圖 3- 37 椎體注射稀骨水泥前後高度恢復結果圖 ...45
圖 3- 38 注射骨水泥於各方向之高度恢復能力圖 ...45
圖 3- 39 低破壞程度椎體注射濃骨水泥之擴散照片 ...46
圖 3- 40 低破壞程度椎體注射稀骨水泥之擴散照片 ...46
圖 3- 41 嚴重破壞椎體注射濃骨水泥之擴散照片 ...47
圖 3- 42 嚴重破壞椎體注射稀骨水泥之擴散照片 ...47
圖 3- 43 骨水泥未充分填充之破壞椎體...47
圖 4- 1 注射力量曲線圖...48
圖 4- 2 往椎體靜脈方向流動的骨水泥 ...51
圖 4- 3 Fingers of the glove 流動圖 ...52
表目錄
表 1- 1 T-Score ... 1
表 2- 1 人工假骨試樣 ...14
表 2- 2 矽油注射實驗組別 ...15
表 2- 3 人工假骨骨水泥注射組別 ...16
表 2- 4 破壞程度 30%之試樣...17
表 2- 5 破壞程度 60%之試樣...17

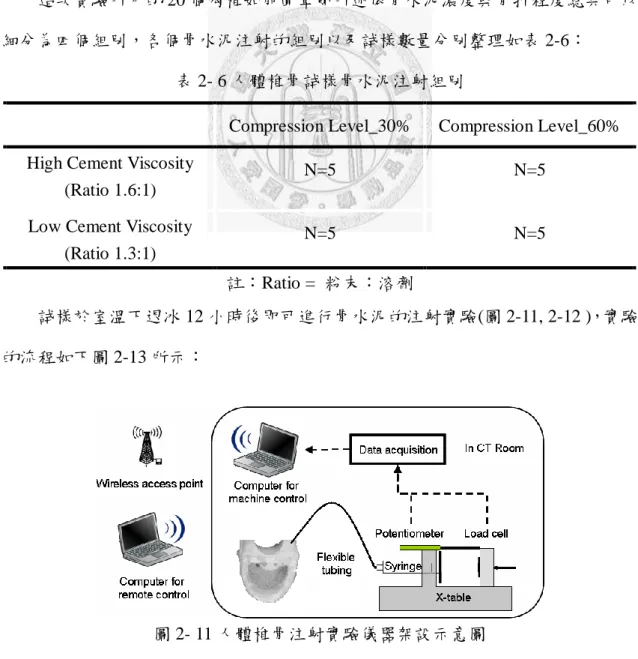

表 2- 6 人體椎骨試樣骨水泥注射組別 ...20
表 3- 1 骨折 30%, 注射濃骨水泥之分析 ...35
表 3- 2 骨折 30%, 注射稀骨水泥之分析 ...35
表 3- 3 骨折 60%, 注射濃骨水泥之分析 ...36
表 3- 4 骨折 60%, 注射稀骨水泥之分析 ...37
第一章 序論
1-1 骨質疏鬆症 ( Osteoporosis )
骨質疏鬆症即是骨頭內礦物質流失導致骨質密度( Bone Mineral Density )降 低，骨頭結構變脆弱的現象。透過骨質密度檢測儀器( Dual Energy X-ray
Absorptiometry, DEXA )的檢測可以精確的得知骨頭的骨質密度高低，經由 T 值的 診斷，可以判斷該名患者是否為骨質疏鬆症或者是骨質減少症( Osteopenia )，其診 斷標準如下表22,41：
表 1- 1 T-Score
骨質密度檢測結果 骨質疏鬆程度
T 值 > -1 正常
-1 > T 值 > -2.5 骨質減少症 ( Osteopenia ) T 值 < -2.5 骨質疏鬆症 ( Osteoporosis )
骨質疏鬆症的好發族群主要為停經後的婦女以及老年人，正常來說每個人身 上都有罹患骨質疏鬆症的風險，並非只有特定的族群才會發生；此外骨質疏鬆症 的發生也跟日常生活的習慣有著密切的關聯，抽菸、熬夜、飲用過量的咖啡、服 用類固醇…等等都是會造成骨質疏鬆的原因22,41,43，因此為了預防骨質快速的流 失，除了改善不良的生活習慣之外，適當的運動也適有助於刺激骨頭的生長，可 儲存骨本，減緩骨質的流失。
正常的骨頭結構主要有兩個部份，分別是皮質骨( Cortical Bone )以及內層的海 綿骨( Cancellous Bone ) (圖 1-1 )，患有骨質疏鬆症的病患其椎骨內的海綿骨部分在 結構上會隨著骨質的流失而逐漸的變細(圖 1-2 )，同時皮質骨也會變薄，久而久之 椎骨的強度會越來越弱，一旦受到撞擊或是無法支撐體重的時候就會產生壓迫性 骨折(圖 1-3 )的情況19。
對骨質疏鬆症的病患而言，任何部位都有可能因為骨質疏鬆症而發生骨折，
其中又以髖部骨折以及脊椎體骨折的情況最常見，根據國內的統計，台灣六十五
歲以上的女性每五個人就有一個人因為骨質疏鬆症而導致脊椎壓迫性骨折；而男 性的比例則是每八個人就有一個人因為骨質疏鬆症而發生一個以上的脊椎骨骨 折，不僅造成病患個人以及家庭的負擔，對於國內的預防醫學來說也是一個嚴苛
的考驗41,43。
圖 1- 1 皮質骨/海綿骨示意圖1 圖 1- 2 骨質疏鬆症椎骨海綿骨結構4
圖 1- 3 壓迫性骨折19
傳統的椎骨骨折治療都是以臥床恢復、給予止痛藥以及穿戴背部支架為主，
雖然可以減緩病患的疼痛感，但是臥床的時間一長反而容易加速骨質的流失；藥 物的使用上往往需要較長的時間才能有明顯的效果，再者藥物使用過多對身體來 說亦是另一種負擔；背部支架雖然也可以有效幫助固定椎骨減緩疼痛，不過病患 在穿戴時容易產生不適以及不方便37,42。
近年來在骨質疏鬆骨折的治療手術上亦有所精進，經皮椎骨整型手術就是一 種微侵入式、可有效穩定椎體、回復椎體高度並立即減緩病患疼痛的治療手術21。
1-2 經皮椎骨整型手術 ( Vertebroplasty )
經皮椎骨整型手術是由兩名法國學者 Deramornd 與 Galibert 於 1987 年所共同 研發的，最初是用於治療因侵入性血管瘤而受損的脊椎骨，慢慢的經皮椎骨整型 手術就演變成了治療骨質疏鬆症壓迫性骨折的手術之ㄧ21。一般而言，注射骨水泥 主要的功用有回復椎體高度、恢復強度(strength)、增加椎體穩定度以及減輕病人疼
痛8,21,33,37,40，經過治療後的椎體有足夠的強度抵抗外力，可以穩固椎體防止其繼續
塌陷壓迫到神經，達到減緩病人疼痛的效果。這項手術主要是藉著動態Ｘ光影像 的導引將骨針直接經由皮膚刺入穿過脊椎骨椎弓根( pedical )的部位 (圖 1-4 ) 進入 椎體內部，並在動態 X 光攝影的監控之下注射骨水泥；手術則分為雙邊椎弓根 ( bipedical )刺入 (圖 1-5 ) 以及單邊椎弓根( unipedical )刺入兩種16,37 (圖 1-6 )，使 用上各有其優缺點，視病患情況由醫生決定要使用何種刺入方法。手術中使用的 骨針以 11 號針為主21,37 ，有些醫務人員則會選擇內徑較大的 8 號針做穿刺4,6，待 骨針的位置固定之後再將調配好的液態骨水泥－聚甲基丙烯甲酯( PMMA )，經由 針管注射進入椎體內並等待其硬化凝固，整個手術的過程都在動態 X-ray 的照攝下 完成，透過即時監控骨水泥的注射過程，一方面掌握術中資訊，另一方面可以即 時應變突發狀況42。
圖 1- 4 椎弓根位置 ( pedicle )32
手術中每個病人的症狀都不相同，所以骨水泥的注射量也因人而異，即使是 少量的骨水泥注射，例如 2 毫升骨水泥也可以幫助恢復椎骨的強度、剛性( stiffness )
並且減輕病人疼痛21。注射的骨水泥量越多相對的醫生所需要提供的注射力量也會 增加，同時也增加了手術的困難度。
注射過程中若醫務人員感受到忽然降低的注射阻力，或者從動態影像上面發 現骨水泥溢流到椎體外面或是血管中的情況時就要立即停止注射，先退針之後再 繼續注射或者緊急取出溢流的骨水泥，因此注射停止的時間跟注射量仍然取決於 手術當時骨折的情況以及醫生的的經驗16,40。
圖 1- 5 雙邊椎弓根注射 ( bipedicular )39 圖 1- 6 單邊椎弓根注射 ( unipedicular )39 經皮椎骨整型手術最大的優點為它是一種微侵入式的手術，不需要開刀也不 會有開放性的創傷，病人身上只會有針孔般大小的傷口，可以快速的癒合而且不 會留下疤痕。因此在完成手術後病人只需在病床上稍作休息，身體復原後即可出 院回家，作息也可以馬上恢復正常，這也是該項手術在近幾年來蔚為風行的主要 原因之一。
1-3 手術併發症
經皮椎骨整型手術也有其手術風險跟併發症，目前臨床上較常碰到就是手術 後容易造成鄰近節椎骨產生新骨折31 以及手術過程中骨水泥溢流的現象(圖 1-7, 圖 1-8 )。
鄰近節椎骨會發生新的骨折主要是因為經過補強後的椎骨其結構特性產生了 改變，椎骨整體的強度大幅的增加了，所以在受到外力的同時力量會經由椎間盤 轉移到鄰近節沒有經過補強的椎骨上，相對的增加了該節椎骨的負擔，同時也提
高了其產生骨折的風險10，因此在接受完經皮椎骨整型術後的病人要定期回診觀 察，預防鄰近節椎骨產生骨折。
相較於鄰近節椎骨會產生新的骨折，在經皮椎骨整型手術的注射過程中特別 要注意的是，如何避免骨水泥從椎體之內溢流到椎體之外：骨水泥很有可能經由 椎體靜脈、椎體表面的破裂處以及椎體內的破壞面溢流到椎體之外，例如椎體前 端血管或是後側的神經腔之中，容易引發其他的併發症，例如肺栓塞、神經壓迫 以及軟組織受損。特別要注意的是避免骨水泥往神經腔方向溢流，因為靠近中樞 神經所以其所造成的傷害也越大，最嚴重的甚至會導致病患的死亡2,4,8,13,14,21。
圖 1- 7 骨水泥從椎體溢流35 圖 1- 8 骨水泥從破裂處與神經腔溢流28 會造成骨水泥溢流的原因有很多，主要的因素為骨水泥的濃度以及注射壓力
26,36：骨水泥濃度的高低影響著其流動的能力，間接也影響溢流發生的機率；注射
過程中過大的注射壓力會造成椎體的內部壓力上升，使得骨水泥被推擠出椎體之 外產生溢流。
一般建議使用濃度較高的骨水泥來注射可以有效減少溢流發生的機率4,12,30， 但是濃度太高的骨水泥短時間內即會凝固，可注射時間就比較短而且所需要的注 射推力也較大，可能導致無法注射4,9,12,20,30，或者因為注射壓過大而造成椎骨結構 破壞或骨水泥溢流4,30；反觀濃度稍為稀一點的骨水泥，具有很高的流動性，凝固 時間也比較長，注射時也相對的比較容易。所以醫務人員會調整骨水泥溶劑與粉
末的混合比例來改變骨水泥的初始濃度，增加手術的便利性9,20，但是太稀的骨水 泥其流動能力太高，不易控制也會增加溢流發生的風險。
除了骨水泥的濃度與注射壓力會影響溢流之外，一些臨床的因素也影響著經 皮椎骨整型手術中骨水泥溢流的發生與否，例如病人本身的骨折程度以及骨水泥 的注射方法，都有可能會對注射的力量以及骨水泥在椎體內之流動產生影響，因 此如何針對不同的病症選擇適當的骨水泥濃度就顯得相當的重要30。
1-4 文獻探討
1-4-1 注射模型與體外注射實驗
2003 年 Gamal Baroud 將骨質疏鬆症椎骨的海綿骨切成圓筒狀並且利用 MTS 注射骨水泥穿過海綿骨試樣以觀察骨水泥之滲透性質，他們提出了骨水泥的滲透 性與調配的時間、骨頭的孔洞性以及骨水泥的濃度有著密切的相關性，且透過理 論模型建立海綿骨滲透性與時間之間的關係式，再經由實驗結果證實海綿骨的滲 透能力確實會隨著注射時間的增加而逐漸減少。(圖 1-9 )7
圖 1- 9 實驗設計示意圖7
M. Bohner 等人於 2003 年以 Hagen-Poiseuille 以及 Darcy 兩種定律建立一個理 論性的模型來評估影響骨水泥溢流的危險因子，發現增加骨水泥黏度、骨孔大小、
骨頭滲透能力和骨頭孔洞比或者減少骨髓黏滯性、減少溢流路徑的大小都可以減 少骨水泥溢流的發生，透過將骨水泥注射到開放性孔洞的陶瓷材料中的實驗驗證 了理論模型並且發現最實際減少溢流風險的方法就是增加骨水泥的濃度。(圖 1-10 )12
圖 1- 10 理論模型與實驗結果12
2004 年 Gamal Baroud 同樣使用骨質疏鬆症椎骨來做注射實驗，將椎骨切成 圓柱狀然後利用 MTS 注射黏度 95Pa*s 的矽油，研究骨頭內部的滲透特性與孔洞 性之間的關係，並試圖找出是否可透過 BMD 值來預測骨頭的滲透能力，他們發現 同顆椎骨其 AP 方向的海綿骨其滲透性為 SI 方向之 78%，並提出理論的模型說明 可用骨頭的 BMD 值來預估骨頭的孔洞比，而骨頭的滲透性則可以藉由骨頭的孔洞 比來做預測，只是滲透能力與 BMD 值之間的關連性不高無法直接做預估。5 到了 2006 年 Gamal Baroud 將骨水泥注射到孔洞狀結構的鋁塊裡面，藉著粉 末與溶劑混合的時間長短來控制骨水泥的黏滯性高低，觀察骨水泥在不同黏度的 情況下注射進入有模擬血管通道的鋁塊中的溢流情形，他們發現隨著混合時間越 長骨水泥則越黏，從血管通道溢流的情況也會慢慢減少，大約在調和 10 分鐘後的 骨水泥可完全避免骨水泥的溢流並且維持規則狀的擴散，只不過所需要的注射力 量將會超過徒手所能提供的力量。(圖 1-11, 圖 1-12 )4
圖 1- 11 混合時間與溢流關係圖4
圖 1- 12 實驗結果圖 A: 調和後 5 分鐘 B: 調和後 8 分鐘 C: 調和後 11 分鐘4 Mario Loeffel 等人於 2008 年發表的文章中也是用 3 種不同的開放孔狀結構鋁 塊來模擬已知孔洞比的椎骨，用 MTS 以 2 種不同的注射速度來注射 4 種不同濃度 的骨水泥，藉以探討黏度、孔洞比以及注射速度對於骨水泥擴散跟溢流的影響，
然後再以人的屍體椎骨做實驗驗證。其結果顯示骨水泥黏滯性越高則其圓狀擴散 就越明顯而且滲透的距離亦比較小，孔洞結構越大的則骨水泥越容易流竄且圓狀 擴散越不明顯，注射速度則不影響，作者更近一步提出了骨水泥的濃度為主要預 防溢流的因素，只是濃度太高的骨水泥在注射時會破壞海綿骨結構，不適合打入 體內，頇視病人疏鬆程度做調整。(圖 1-13 )30
圖 1- 13 不同濃度骨水泥注射結果圖30
1999 年 Jasper 等人利用 Cranioplastic ( CMW )這個廠牌的骨水泥做實驗，他們 發現改變骨水泥混合時的溶劑-粉末比例會影響骨水泥在聚合後的抗壓強度、降伏 應力以及彈性模數，且混合比例越高則聚合後的材料特性就變越弱，此外他們也 提出了臨床上的骨水泥混合比例大約為 0.60 到 0.75 ml/g 之間20。
2000 年時 Belkoff 等人同樣也是測試骨水泥混合時的溶劑-粉例比例改變時的 材料特性，他們所使用的骨水泥為 Simplex P 這款骨水泥，他們發現改變混合比例 則材料的一些抗壓特性也會隨之而有所改變，他們也指出了比例在 0.60 到 0.75ml/g 之間的骨水泥臨床上並無特別的負面效果9。
1-4-2 骨水泥注射臨床手術研究
Ryu 等人在 2002 年的研究中發現 T7 以上的椎體做 VP 手術、大量的骨水泥注 射、以及使用注射槍注射骨水泥都會增加骨水泥在硬脊膜外產生溢流的機率，並 且硬脊膜外的骨水泥溢流在手術的當下會減低手術後減少疼痛的效果37。
Nakano 等人於 2005 年提出注射可吸收式骨水泥的病患會因為較大的年紀、性 別、較高的骨質密度、受傷時間的長短以及單邊注射骨水泥等等的情況而增加骨 水泥溢流發生的機率，且硬脊膜外的溢流(圖 1-14 )同樣會減低手術當下的治療效 果33。
A B C
A B C
A : cortical defect B : basivertebral foramina C : needle trace 圖 1- 14 椎體溢流途徑圖33
2005 年時 Gisep 等人發現利用 Pulsed Jet-Lavage 事先將椎體內的脊髓液和脂肪 做洗滌之後再注射骨水泥則可以有效的降低所需要的注射力量，並且提出了骨水 泥會沿著阻力最小的途徑在椎體內流動15。
2007 年 Baumann 等人統整其臨床手術的注射案例結果後發現手術前透過 MRI、靜脈 X 光照相或是 CT 影像上的資訊可以幫助預測減少手術過程中骨水泥溢 流的發生8。
2007 年 Hiwatashi 等人提出因為骨質疏鬆症骨折而引發脊椎管受損的病人在接 受了 VP 手術後可以有效的減輕疼痛、恢復椎體高度以及恢復椎體傾斜角度，濃度 越高的骨水泥恢復效果越好18。
同樣在 2007 年 Hiwatashi 等人還發表了另外的研究，他們認為在進行手術前 先照攝 MRI 將有助於預測骨水泥於椎間盤內的溢流風險，在影像中若發現上下椎
終板皮質骨有破裂、椎間盤訊號異常以脊椎體坍塌的話，那麼手術過程中即有可 能會發生骨水泥溢流到鄰近椎間盤內17。
透過這些實驗報告以及臨床結果的參考，我們期望可以從實驗中探討會引發 骨水泥溢流的危險因子，希望對於臨床的注射手術提供一些實質的幫助。
1-5 實驗目的
本實驗主要就是要探討，醫務人員可徒手完成骨水泥注射的過程中，發生骨 水泥溢流的危險因子，避免溢流發生並找出不同病症下較為適合的注射程序，使 得整個手術過程更為流暢，並且可以有效預防骨水泥溢流的情況產生。我們所要 探討的有下列幾個可能對注射力量以及對骨水泥流動產生影響的要素：
( 1 ) 椎骨本身的 BMD 值 ( 2 ) 椎骨被破壞的程度 ( 3 ) 骨水泥的濃度
實驗中所使用的試樣為人體椎骨以及人工假骨，透過不同的注射環境設定來進行 實驗的探討分析。
第二章 實驗材料與測試方法
本實驗主要分為兩個實驗階段，第一階段為利用人工假骨( Sawbones )作為試 樣並且注射矽油( Silicone Oil )以及骨水泥( Bone Cement )，用以模擬經皮椎骨整型 手術的過程；第二階段則是利用人體椎骨試樣配合骨水泥的注射，實驗過程與實 際臨床手術流程ㄧ致。
為了能夠觀察矽油與骨水泥在兩個實驗試樣群組中擴散滲透的情況，所有的 注射過程都在電腦斷層( CT )的照攝下完成，如此即可透過影像的分析觀察整個注 射的過程；此外在注射過程中也利用壓力感測元件( Load Cell )將注射力量記錄下 來。
2-1 實驗儀器
2-1-1 可用於Ｘ光環境下之壓縮平台 (圖 2-1 )
本機台由實驗室自行研發設計，擁有力矩模式以及位移控制模式，最大出力 可以達到 4000N，實驗中使用這個平台將椎骨壓縮破壞，造成骨折。由於骨折程 度不一致，所以透過速度的控制使平台可以在一分鐘之內將椎骨壓到所要的高 度，並利用 5°角楔型平面來達到楔型骨折的目的23。
圖 2- 1可用於Ｘ光環境下之壓縮平台 4000N
2-1-2 可用於Ｘ光環境下之注射平台 (圖 2-2 )
本機台是實驗室自行研發設計出來的，最大出力為 400N，主要為水平方向的 推力。透過特別設計的針筒固定座以及推桿設計，可以順利的將骨水泥以及矽油 注射到椎體中，推桿後方有壓力感測元件可以即時記錄注射過程中的推力變化，
同時也有位移感測元件紀錄注射的行程，可推算出特定時間點的注射量。另外機 台本身可以控制注射的速度，本次實驗的注射速度設定為每分鐘注射 1.62mL 的骨 水泥以及矽油。
圖 2- 2 可用於Ｘ光環境下之注射平台設備 400N 2-1-3 電腦斷層掃描 (圖 2-3 )
實驗的所有過程都在電腦斷層掃描下進行完成，我們所使用的是台大醫院影 像醫學部所提供的平台 Cine CT ( LightSpeed VCT, GE )，為了可以精確的記錄整個 影像，我們將平台的照射範圍設定為 2 cm，每秒鐘拍攝 32 張 Slices，總共的拍攝 記錄時間為 1 分鐘，如此可得到的解析度為 512*512 pixel，每個 pixel 大小為 0.1875 mm，每張 slice 間距為 0.625 mm。
圖 2- 3 CT Room / Cine CT 2-2 實驗階段一：假體實驗
2-2-1 注射試樣：人工假骨
第一階段實驗所使用的試樣為跟美國 Sawbones 公司所訂購的人工假骨，總 共有三種不同型號的人工假骨，分別代表三種不同的骨頭強度以及三種不同的骨 質密度：
( 1 ) Open Cell Rigid Foam 5.5 pcf：L (圖 2-4A ) ( 2 ) Open Cell Rigid Foam 7.5 pcf：M (圖 2-4B )
( 3 ) Cellular Rigid Polyurethane Foam 7.5 pcf：H (圖 2-4C )
圖 2- 4 A : Open Cell 5.5 pcf B : Open Cell 7.5 pcf C : Cellular 7.5 pcf 其中 Open Cell Rigid Foam 的結構屬於海棉骨狀的結構(圖 2-5A, 2-5B )，適合 用於觀察以及模擬骨水泥在海綿骨中注射流動的情況，而 Cellular Rigid
Polyurethane Foam 的結構則較不一樣，有 95%以上的結構屬於封閉式的氣泡狀 (圖 2-5C )，相對的強度亦比較強。藉由這兩種不同結構的人工假骨來探討骨水泥 注射以及流動性，並且透過下列的公式：
ult.stress
BMD
2 (式 A) 1 100%
Material Density Densty Block
Porosity (式 B)
圖 2- 5 A : Open Cell 5.5 pcf B : Open Cell 7.5 pcf C : Cellular 7.5 pcf 可以算出各個人工假骨之間相對應的骨質密度以及孔洞比，其性質如下表 2-1。為 了方便試樣的固定以及有效的觀察實驗結果，我們將各個人工假骨板塊切成每塊 60 mm*40 mm*30 mm 大小的塊狀，並以膠繩固定於實驗機台上。
表 2- 1 人工假骨試樣 Type No. Ult.stress
(MPa)
Block Density (g/cc)
Material Density (g/cc)
BMD (g/cm2)
Porosity (%) Open Cell
5.5 pcf
L 0.11 0.09 1.139 0.33 92.1
Open Cell 7.5 pcf
M 0.28 0.12 1.142 0.53 89.5
Cellular 7.5 pcf
H 1.4 0.12 1.135 1.18 89.4
2-2-2 注射液體：矽油 / 骨水泥
第一階段實驗中所用的注射液體為矽油5-7，矽油是一種牛頓液體，對於觀察 流動以及紀錄注射壓力相較於骨水泥也比較方便，其最大的特性為黏滯性不會隨 著不同的溫度而有所改變，不像骨水泥在調和後會因為週遭溫度的改變而影響其 黏滯性，同時為了模擬不同濃度的骨水泥，注射實驗中我們選用了三種不同黏滯 性的矽油，其黏滯性分別如下：30 Pa*s, 60 Pa*s, 100 Pa*s。
除了矽油之外我們也準備了兩種不同濃度的骨水泥要注射到人工假骨內，而 骨水泥濃度的選擇上則是參考臨床常用濃度範圍之極限值，用以作為濃與稀之判 別9,20。實驗中所使用的注射針筒為 1 mL 的高壓注射針筒，接上 11 cm 長的輸液 延長管來進行注射，注射針孔的大小為 11 號針。
2-2-3 假體注射實驗流程
整個注射過程都在電腦斷層掃描室裡面進行，爲防止受到輻射量的傷害，儀 器架設完畢後便在 CT 房外的控制室內無線啟動儀器，並在儀器啟動同時進行 CT 的照攝同步擷取影像以及注射力量(圖 2-6 )。實驗組別整理如表 2-2：
表 2- 2 矽油注射實驗組別
Sawbones_L Sawbones_M Sawbones_H Silicone Oil_30 Pa*s N=1 N=1 N=1 Silicone Oil_60 Pa*s N=1 N=1 N=1 Silicone Oil_100 Pa*s N=1 N=9 N=1
由於人工假骨以及矽油皆為標準的實驗試樣以及注射液，因此在第一階段實 驗中，每種人工假骨配合不同黏度的矽油只做一組試樣，並於 9 種組合中挑出 1 組進行重現性的實驗，加強實驗結果的說服力，完整的實驗程序如下(圖 2-7 )。
圖 2- 6 人工假骨注射實驗儀器架設示意圖
最後針對骨水泥跟人工假骨的注射部份(表 2-3 )進行了一次相同的實驗程序，
將骨水泥的注射影像與矽油的注射影像做比較及討論。
表 2- 3 人工假骨骨水泥注射組別
Sawbones_L Sawbones_M High Cement Viscosity
(Ratio 1.6:1)
N=1 N=1
Low Cement Viscosity (Ratio 1.3:1)
N=1 N=1
註：Ratio = 粉末：溶劑
Specimen Preparation 60mm*40mm*30mm / block
Oil Injection
30 Pa*s 60 Pa*s 100 Pa*s
Tube : ψ 2.5 mm*110mm
Silicone Oil Sawbones
L : 0.33 g/cm2 M : 0.53 g/cm2 H : 1.18 g/cm2
Cement Injection
Bone Cement Sawbones
High Viscosity Low Viscosity
L : 0.33 g/cm2 M : 0.53 g/cm2
* CT Scan for 1 min
* 1 ml / 37s , 3 ml / block 3 kinds of Sawbones
( L / M / H )
Specimen Preparation 60mm*40mm*30mm / block
Oil Injection
30 Pa*s 60 Pa*s 100 Pa*s
Tube : ψ 2.5 mm*110mm
Silicone Oil Sawbones
L : 0.33 g/cm2 M : 0.53 g/cm2 H : 1.18 g/cm2
Cement Injection
Bone Cement Sawbones
High Viscosity Low Viscosity
L : 0.33 g/cm2 M : 0.53 g/cm2
* CT Scan for 1 min
* 1 ml / 37s , 3 ml / block 3 kinds of Sawbones
( L / M / H )
圖 2- 7 人工假骨實驗流程圖 2-3 實驗階段二：人體椎骨實驗
2-3-1 注射試樣：人體椎骨試樣
完成第一階段的實驗與分析後，開始進行人體椎骨的骨水泥注射實驗，為了 觀察不同骨質疏鬆程度的椎骨在不同破壞程度以及不同骨水泥注射環境下的注射 情況，我們的控制變因有三個：
( 1 ) 不同程度的骨質疏鬆症 ( 2 ) 不同程度的壓迫性椎骨骨折 ( 3 ) 不同濃度的骨水泥
為了配合電腦斷層掃描的照攝設定，本次實驗中所使用的為體積較小的胸 椎，總共從 5 具屍體中取得 20 個胸椎並且依照 BMD 值由低到高、破壞程度以及 注射的骨水泥濃度將所有試樣平均分成四個組別(表 2-4、2-5 )
表 2- 4 破壞程度 30%之試樣 Specimen
( High Viscosity )
Level BMD ( g/cm2 )
Specimen
( Low Viscosity )
Level BMD ( g/cm2 ) MD0704 T1 0.346 GAGA00550033 T1 0.0.334422 MD0704 T3 0.447 GAGA00550033 T5 0.0.337755 MD0704 T6 0.526 MDMD00770044 T5 0.0.664411 MD1823 T1 0.666 MDMD11882233 T5 0.0.772266 MD0705 T2 0.778 MDMD11882233 T6 0.0.775599
表 2- 5 破壞程度 60%之試樣 Specimen
( High Viscosity )
Level BMD ( g/cm2 )
Specimen
( Low Viscosity )
Level BMD ( g/cm2 ) T
TNN00880077 T1 0.0.229966 TTNN00880077 T5 0.0.339933 TNTN00880077 T2 0.0.338822 GAGA00550033 T2 0.0.442211 TNTN00880077 T3 0.0.441166 MDMD00770044 T2 00..4477 M
MDD00770055 T1 0.0.774444 MDMD11882233 T2 0.0.668899 MDMD11882233 T7 0.0.880055 MDMD00770055 T5 0.0.774411
2-3-1-1 人體椎骨試樣準備
首先將所有椎骨照射 DEXA ( Dual Energy X-ray Absorptiometry ) 以求得椎骨 的骨質密度，再將所有椎骨沿椎間盤切開分成個別獨立的椎體，並且移除椎骨外 圍的軟組織、後側的椎弓根以及小面關節，只留下前面椎體的部份(圖 2-8 )，最後 利用紗布包覆試樣並且噴生理食鹽水保溼，裝到封閉袋裡後再放置到冷凍櫃中冷 凍備用，實驗前放置於室溫下退冰 12 小時，待試樣完全解凍後便可以進行實驗。
圖 2- 8 移除脊椎軟組織以及後側椎體部分
在進行注射之前先對所有試樣做楔形破壞模擬骨折，將以經分組完成的四組 試樣利用實驗室自製的 4000N 機台對各組椎骨造成不同程度的壓迫性骨折，之後 再配合不同的骨水泥濃度來進行注射並記錄觀察。
2-3-2 注射液體：骨水泥
基於實驗過程中需要設定機台以及更換注射針筒，必頇一開始就先將一個椎 骨所需注射的骨水泥量一次調配完畢並且灌注到高壓注射針筒中以縮減準備時 間。尚未注射的骨水泥在等待注射這段時間內要保持液態不能凝固，所以必頇選 用凝固時間較長的骨水泥，並在調配完且灌注到高壓針筒內後將其放入冰水中冷 卻降溫以預防骨水泥快速凝固，有鑑於此，這次實驗我們所選用的是 DePuy CMW 3 ( DePuy CMW, Blackpool, England ) 這款骨水泥，相較於其他型號的骨水泥，
DePuy CMW 3 這款骨水泥在調配完成後可以有比較長的工作時間，屬於中等黏度 水泥，主要用於注射敷用。
臨床上最常使用的骨水泥濃度範圍約介於 1.6 ~ 1.35 (粉末與溶劑比例) 之 間，這兩個比例的骨水泥濃度在臨床上的注射結果並無特別明顯或嚴重的負面結 果9,20，為了使實驗結果跟臨床結果相近，所以採用兩種極限比例濃度，1.6：1 (粉 末：溶劑)，濃骨水泥；1.3：1 (粉末：溶劑)，稀骨水泥。
決定好骨水泥的型號以及濃度之後，我們再配合不同程度的壓迫性骨折進行 各種組合的注射實驗。而實驗中所使用的注射針筒一樣是 1 cc 的高壓注射針筒，
同樣使用長度 11 cm 的輸液延長管來進行注射，注射針孔大小為 11 號針。
2-3-3 壓迫性骨折
由於經皮椎骨整型手術主要是用於治療發生椎骨骨折的骨質疏鬆症病患，所 以我們在對所有人體椎骨試樣進行注射之前必頇先對其產生一個壓迫性的骨折，
在臨床上骨折的定義為椎骨高度減少原本的 25%~30%即可定義為骨折38，為了探 討不同程度骨折情況的骨水泥注射流動情形，我們將造成兩種不同程度的壓迫性 骨折，分別為：
( 1 ) 壓縮椎骨高度 30%的壓迫性骨折 ( 2 ) 壓縮椎骨高度 60%的嚴重壓迫性骨折
為了配合電腦斷層照射的時間，所有試樣的都骨折必頇在一分鐘內完成，所 以使用兩種不一樣的壓縮速度來製造不同程度的骨折，分別以 0.15 mm/s 以及 0.25 mm/s 兩種速度來製造 30%以及 60%的骨折。
在進行骨折破壞時我們亦參照文獻上所述的方法利用一個 5°角楔型平面來造 成壓迫性的楔型骨折23 (圖 2-9 )，並且在開始壓縮之前先給予椎體一個 300N 的預 壓，所使用的機台為實驗室自行製造的壓縮平台 4000N，同樣的這個實驗步驟也 是在電腦斷層的照攝之下完成。為了避免實驗過程中遭受輻射線的傷害，壓縮平 台則是在 CT 房外的控制室內以無線遙控的方式啟動，同時也啟動 CT 的照攝以取 得影像(圖 2-10 )。
圖 2- 9 椎體楔形骨折示意圖35
圖 2- 10 椎體楔形骨折實驗儀器架設示意圖 2-3-4 人體椎骨試樣注射實驗流程
這次實驗所用的 20 個胸椎如前面章節所述依骨水泥濃度與骨折程度總共可以 細分為四個組別，各個骨水泥注射的組別以及試樣數量分別整理如表 2-6：
表 2- 6 人體椎骨試樣骨水泥注射組別
Compression Level_30% Compression Level_60%
High Cement Viscosity (Ratio 1.6:1)
N=5 N=5
Low Cement Viscosity (Ratio 1.3:1)
N=5 N=5
註：Ratio = 粉末：溶劑
試樣於室溫下退冰 12 小時後即可進行骨水泥的注射實驗(圖 2-11, 2-12 )，實驗 的流程如下圖 2-13 所示：
圖 2- 11 人體椎骨注射實驗儀器架設示意圖
圖 2- 12 A : 試樣架設側視圖 B : 試樣架設後視圖
Specimen Preparation Remove soft tissue / posterior vertebra
DEXA BMD
Compression Fracture Compressed 30% of initial height Compressed 60% of initial height
Bone Cement Injection
Compressed 30% of initial height Compressed 60% of initial height
High Viscosity ( Ratio 1.6 )
Low Viscosity ( Ratio 1.3 )
High Viscosity ( Ratio 1.6 )
Low Viscosity ( Ratio 1.3 )
* CT Scan for 1 min
* Preload 300N
* 0.15mm/s for 30%
* 0.25mm/s for 60%
* CT Scan for 1 min
* 1 ml / 37s , 3 ml / VB
5oangle wedge fracture Height measurement
Height measurement
Height measurement Sagittal Slicing 1mm / slice
Specimen Preparation Remove soft tissue / posterior vertebra
DEXA BMD
Compression Fracture Compressed 30% of initial height Compressed 60% of initial height
Bone Cement Injection
Compressed 30% of initial height Compressed 60% of initial height
High Viscosity ( Ratio 1.6 )
Low Viscosity ( Ratio 1.3 )
High Viscosity ( Ratio 1.6 )
Low Viscosity ( Ratio 1.3 )
* CT Scan for 1 min
* Preload 300N
* 0.15mm/s for 30%
* 0.25mm/s for 60%
* CT Scan for 1 min
* 1 ml / 37s , 3 ml / VB
5oangle wedge fracture Height measurement
Height measurement
Height measurement Sagittal Slicing 1mm / slice
圖 2- 13 人體椎骨注射實驗流程圖 2-4 資料分析
2-4-1 影像分析
本實驗的主要目的為透過對影像的觀察來探討矽油注射的流動以及骨水泥在 不同椎骨狀況跟不同濃度的注射之下其流動的情形以及溢流發生的現象，所以在 影像分析上我們所使用的軟體為實驗室研發出來的神農影像軟體(圖 2-14 )，將電
腦斷層的影像重組，如此就可以從 3D 的影像來觀察實驗過程並且分析骨水泥在椎 骨內的流動型態；同時也透過 Matlab 程式的撰寫來幫助分析 2D 的影像，觀察各 方向流動範圍以及溢流發生的部位等等，並且將影像的資訊量化。
圖 2- 14 神農影像軟體 2-4-2 資料分析
實驗過程中我們也同時將注射力量給記錄下來了，透過注射力量的分析可以 得知在不同骨水泥濃度之下所需要的注射力量差異、骨質密度與注射力量的關係 以及破壞程度跟注射力量之間的關係，分別利用 SPSS 統計軟體以 ANOVA 和 Linear Regression 兩種方法分析顯著性差異以及趨勢。
高度回復方面則相對於完整椎體以百分比分別表示治療前與治療後的高度差 異，並使用統計軟體 SPSS 做 Pair T Test 的分析找出治療前、治療後的高度回復是 否有顯著性的差異。
第三章 實驗分析與結果
3-1 人工假骨 – 矽油 / 骨水泥 3-1-1 注射力量
在開始進行矽油的注射之前先對矽油的注射特性做重現性的實驗，在重現性 實驗中使用的是編號 M 的人工假骨，注射 100 Pa*s 的矽油，其結果如下圖所示(圖 3-1 )：九個試樣之間的第一、二以及第三針注射力量的重現性很高，所以在矽油注 射這個部份每種人工假骨跟矽油的組合只需一個試樣即可作為代表。
1st: 66.78 (2.13) 2nd: 62.94 (1.7) 3rd: 61.63 (2.19) 1st: 66.78 (2.13) 2nd: 62.94 (1.7) 3rd: 61.63 (2.19)
圖 3- 1 矽油 - 人工假骨注射重現性實驗
在人工假骨與矽油的注射中，注射力量在矽油流出導管後便會維持一定值(圖 3-2 )，經過統計後發現最大注射力量與矽油黏度之間有顯著的相關性；注射力量在 不同材料之間的差異性並不大，僅在黏度大的矽油中會有差異性出現，如(圖 3-3 ) 所示。
由圖 3-3 中得知：不同孔洞比的人工假骨注射材料並不會影響注射過程中的最 大注射力量，反而是黏滯性越高的注射液體所需要的注射力量就越大。
圖 3- 2 矽油注射力量 - 時間圖
* p = 0.001 * p = 0.026
* p = 0.001
* p = 0.001
* p = 0.001
* p = 0.003
* p = 0.001 * p = 0.026
* p = 0.001
* p = 0.001
* p = 0.001
* p = 0.003
圖 3- 3 各種人工假骨 - 矽油之平均最大注射力量圖
從人工假骨與骨水泥注射的力量曲線圖中(圖 3-4 )也觀察到一個現象：相較於 矽油的穩定注射力量，骨水泥注射過程中有兩個力量峰值出現，分別在骨水泥剛 從注射管內進入試樣內的時候以及注射即將結束的時候會有峰值力量，由此可以 得知兩種注射液體的注射特性是完全不一樣的。
圖 3- 4 骨水泥注射力量 - 時間圖 3-1-2 擴散影像
藉由重組 CT 影像觀察矽油在人工假骨中擴散的情況，在注射完 3cc 的矽油之 後，我們發現矽油是呈現球狀擴張的，黏滯性較低的矽油其擴散形狀傾向於橢圓 形，而黏滯性越高的的矽油則呈現圓形狀的擴張。除了編號„H‟的人工假骨之外，
矽油在其他兩種編號的人工假骨 M 與 L 中之擴散情況是比較類似的(圖 3-5, 圖 3-6 )：
圖 3- 5 人工假骨„L‟在各種黏度矽油注射開始前與結束後的影像
圖 3- 6 人工假骨„M‟在各種黏度矽油注射開始前與結束後的影像 由於人工假骨 H 在材料結構上是屬於封閉式氣泡，所以矽油在其內部的流動 會有所限制，隨著封閉氣泡的分布而有所差異，一旦前方無法繼續進行擴散，矽 油便會沿著注射的導管途徑往後方溢流(圖 3-7 )。
圖 3- 7 人工假骨„H‟在各種黏度矽油注射開始前與結束後的影像 另外我們亦針對導管管口平面的流動情況進行分析，以觀察在不同的注射材 料中不同黏滯性的矽油其擴散範圍之差異(圖 3-8, 圖 3-9 )，如圖所示：在編號 L 與 M 的人工假骨中，100 Pa*s 的矽油因為黏滯性很高所以各方向的擴散範圍很均
勻；黏滯性較低的 30 Pa*s 以及 60 Pa*s 兩種矽油則傾向於往前方擴散流動，其中 編號 M 的假骨中矽油往前方流動的現象比較明顯。從影像上的分析可以得知這兩 種黏度的矽油其擴散的能力是沒有明顯差異的，黏滯性越低的矽油其往重力方向 流動的能力就越高，反之則越低。
圖 3- 8 矽油在人工假骨 L 中管口平面之擴散範圍
圖 3- 9 矽油在人工假骨 M 中管口平面之擴散範圍
注射骨水泥於人工假骨的實驗中，骨水泥在人工假骨中滲透流動的情況跟矽 油大致上是相同的，呈現雲狀擴散，比較不一樣的是骨水泥會隨著注射時間增加 而逐漸凝固減低流動性。
所以即便是調配得較稀的骨水泥仍然可以在人工假骨中維持一定的雲狀擴 散，各方向的擴散也很均勻(圖 3-10 )，相較於矽油，在注射停止後骨水泥並不會 有繼續往外擴散或是繼續流動的趨勢。
圖中顯示各種組別的擴散情況並無明顯差異，不同骨水泥濃度以及不同的人 工假骨對注射的擴散情況皆不會有特別顯著的影響。其中有個特殊的案例，在人 工假骨編號 L，注射稀骨水泥這一組注射實驗中，調配比例低於 1.3 使得骨水泥過 稀，導致注射過程中有明顯往前方流動的情形(圖 3-10 紅色箭頭處)。但是即使是 較稀的骨水泥，在注射過程中也呈現雲狀擴散。
圖 3- 10 骨水泥在人工假骨中之擴散影像
從上述的影像中我們可以整理出幾種注射液體擴散的形狀，在矽油的注射 中，其擴散有兩種，分別是球狀擴散以及不規則狀擴散；在骨水泥注射中則是以 雲團狀的流動擴散為主(圖 3-11 )。
圖 3- 11 擴散形狀圖 A : 不規則狀擴散 B : 圓球狀擴散 C : 雲狀擴散 3-2 壓迫性骨折
在骨折破壞的實驗中我們發現不同骨質密度的骨頭其極限強度也會有所不 同，如(圖 3-12 ) 所示：所有試樣的極限強度皆隨著其本身的骨質密度升高而增加，
跟不同的破壞程度以及不同的破壞速度之間並沒有相關性，整個實驗所有試樣的 極限強度範圍則介於 500N~3000N 之間。
圖 3- 12 極限強度 – 骨質密度關係圖
影像方面透過重組之後的切面圖來觀察不同程度骨折其內部破壞的情形，其 中破壞程度較低的椎體，在皮質骨表面會產生彎曲但是並沒有明顯的裂痕或是破 洞出現，僅內部的海綿骨受到壓縮變得緊密(圖 3-13 )；
圖 3- 13 A : 30%骨折前 B : 30%骨折後
在破壞程度較高的椎體中則可以清楚的觀察到其皮質骨表面有明顯的裂痕以 及破裂出現，椎體的上下端邊緣也都因為骨折而產生破壞，椎軆內部的海綿骨也 因為破壞程度較高的關係而被壓縮得比較密(圖 3-14 )。
圖 3- 14 A : 60%骨折前 B : 骨折 30% C : 60%骨折後
在實驗結果中顯示破壞 30%的椎體內還存有明顯的孔洞空間，而在破壞程度 60%的椎體內則多數被擠壓成密合狀態，孔洞空間分佈較不明顯。
3-3 人體椎骨試樣 – 骨水泥 3-3-1 注射力量
注射力量在人體椎骨試樣上所顯示的結果跟在人工假骨上的結果有相同的趨 勢，注射力量只跟骨水泥的濃度有關，濃度越高則所需要的注射力量也越高。濃 骨水泥的平均注射力量為 208(39) N；相對的較稀的骨水泥注射力量比較低，平均 注射力量為 115(38) N。在兩種不同程度的骨折中都呈現同樣的趨勢與結果，因此 我們認為注射力量跟破壞的程度並沒有直接的關聯 (圖 3-15 )。
A B C
圖 3- 15 人體椎骨 – 骨水泥平均最大力量注射關係圖
從線性分析的結果可以得知，骨水泥的注射力量與不同的骨質密度和不同破 壞程度之間沒有顯著的線相關性，注射力量的大小主要還是取決於骨水泥的濃度 高低，不同骨質密度或是不同骨折程度都不會對注射力量造成顯著影響(圖 3-16, 圖 3-17, 圖 3-18 )。
圖 3- 16 不同濃度之注射力量 – 骨質密度關係圖
圖 3- 17 破壞程度 30%, 骨質密度與注射力量關係圖
圖 3- 18 破壞程度 60%, 骨質密度與注射力量關係圖
從上述力量分析結果顯示：選擇比較稀的骨水泥可以有效幫助醫務人員在手 術過程中徒手將骨水泥順利的注射進入病患體內。
3-3-2 擴散影像
首先利用神農影像軟體將電腦斷層的圖片檔案輸出成 3D 的影像，從整個注射 過程的影像去觀察骨水泥在椎骨內的流向以及其擴散形狀(圖 3-19 )；從影像中可
以觀察到骨水泥溢流的情形，找出發生骨水泥溢流的位置(圖 3-20 )，再利用 MatLab 軟體針對該位置的圖層分析其在注射時的各種情況和變化。
圖 3- 19 骨水泥注射過程中椎軆內之 3D CT 影像
圖 3- 20 骨水泥注射前後從椎體溢流之 3D CT 影像 ( 紅色箭頭處為溢流 ) 接著分別從各個實驗組別中取出各個椎體，觀察在不同環境條件之下的注射 情況，利用 MatLab 程式將每一針骨水泥注射完畢後的輸液延長管口切面圖層取 出，設定不同的灰階值來圈劃出骨水泥在椎體內部分佈的範圍以及形狀。
濃度高的骨水泥我們將灰階值設定為 2300，即電腦斷層圖片中灰階值高於 2300 的部份就認定為骨水泥；濃度低的骨水泥其顯影能力比較低，我們將骨水泥 灰階值設定為 2000，如此將可以得到較清晰準確的骨水泥分佈輪廓。
3-3-2-1 骨折 30%影像分析
兩種不同濃度的骨水泥在骨折程度 30%的椎體內，其注射過程中僅有三個骨 水泥溢流的現象。從圖 3-21, 圖 3-22 兩張圖中可以發現到：大部份試樣在注射時，
骨水泥會沿著導管管口附近的海綿骨結構，均勻的往外擴散滲透，充分填補海綿 骨內的孔洞部份。
這種流動現象主要是因為骨折 30%的椎體中，椎體內部的海綿骨結構尚有足 夠的空間讓骨水泥均勻的流動，即便骨水泥碰到皮質骨，沿著皮質骨擴散時也因 為表面無明顯的破裂所以不會發生骨水泥溢流。
圖 3- 21 MD0704-T1 30%骨折、濃骨水泥注射擴散圖
圖 3- 22 MD1823-T6 30%骨折、稀骨水泥注射擴散圖
表 3-1 與表 3-2 分別為破壞 30%的椎骨在注射濃骨水泥與稀骨水泥之後的結果整 理。
表 3- 1 骨折 30%, 注射濃骨水泥之分析 Specimen
( High Viscosity )
Level Injection Force
(N)
Pressure
(MPa)
Leakage
MD0704 T1 114477 ((3388)) 7.7.8811 N N MD0704 T3 202066 ((114411)) 1111..0022 N N MD0704 T6 223333 ((2288)) 1212..4411 N N MD1823 T1 227700 ((6666)) 1414..4444 FrFroomm SSyyrriinnggee MD0705 T2 222211 ((5555)) 1111..8822 N N
表 3- 2 骨折 30%, 注射稀骨水泥之分析 Specimen
( Low Viscosity )
Level Injection Force
(N)
Pressure
(MPa)
Leakage
GGAA00550033 T1 6363 ((1155)) 3.3.3377 N N G
GAA00550033 T5 6767 ((3322)) 3.3.5533 N N MDMD00770044 T5 113311 ((4477)) 7.7.0011 PoPosstteerriioorr ((ddeeffeecctt ))
MDMD11882233 T5 112233 ((5533)) 6.6.5522 IInnffeerriioorr EEnndd ((ddeeffeecctt ))
M
MDD11882233 T6 9191 ((4466)) 4.4.8877 N N 3-3-2-2 骨折 60%影像分析
實驗中骨折程度 60%，注射兩種不同濃度骨水泥的 10 個試樣，皆有明顯的骨 水泥溢流發生。下面兩張圖為骨折程度 60%的椎骨的注射情形，很清楚可以發現 在注射過程中骨水泥產生了明顯的溢流，溢流的途徑則是沿著皮質骨表面的破裂 處流出，兩種不同濃度的骨水泥都有同樣的溢流情形(圖 3-23, 圖 3-24 )。
從圖中的紅色箭頭指標處可以發現，骨折程度 60%的椎體在開始注射之前，
皮質骨表面即有明顯的孔洞破裂處，隨著注射過程骨水泥就沿破裂的皮質骨表面 發生骨水泥溢流。
圖 3- 23 TN0807-T3 60%骨折、濃骨水泥注射擴散圖
圖 3- 24 MD0705-T5 60%骨折、稀骨水泥注射擴散圖
表 3-3 與表 3-4 分別代表骨折 60%的試樣在注射濃骨水泥與稀骨水泥之後的情 況以及椎體發生骨水泥溢流的位置。
表 3- 3 骨折 60%, 注射濃骨水泥之分析 Specimen
( High Viscosity )
Level Injection Force
(N)
Pressure
(MPa)
Leakage
T
TNN00880077 T1 221133 ((4411)) 1111..3344 SSuuppeerriioor r EEnndd T
TNN00880077 T2 221100 ((7799)) 1111..2233 AAnntteerriioorr LLeefftt T
TNN00880077 T3 113366 ((3399)) 7.7.2277 InInffeerriioor r EEnndd M
MDD00770055 T1 222244 ((4477)) 1111..9922 AAnntteerriioorr LLeefftt M
MDD11882233 T7 222200 ((5544)) 1111..7711 FrFroomm SSyyrriinnggee
